Tłumik wzorcowy
f [GHz]	ArefP[dB]	ArefZ[dB]
8,0	15,2	49,0
8,1	15,6	49,0
8,2	15,0	49,0
8,3	14,4	49,0
8,4	14,0	49,0
8,5	14,8	49,0
8,6	13,8	49,0
8,7	15,4	50,0
8,8	15,8	50,0
8,9	16,0	50,0
9,0	15,8	50,0
9,1	15,6	50,0
9,2	15,2	50,0
9,3	14,8	50,0
9,4	13,8	49,0
9,5	14,6	49,0
9,6	14,8	50,0
9,7	14,0	50,0
9,8	13,2	49,0
9,9	14,8	49,0
10,0	15,6	50,0

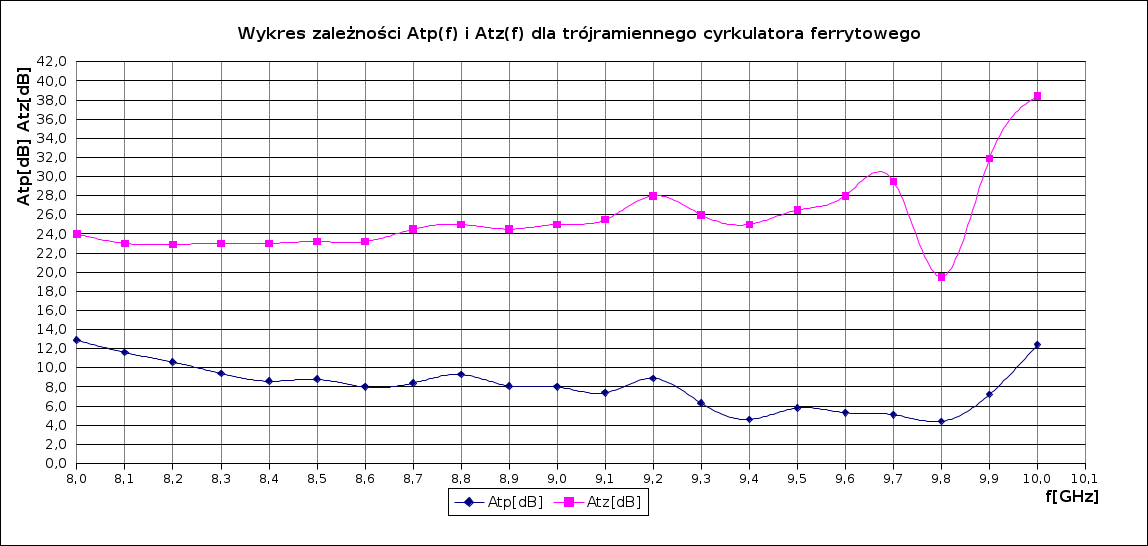

izolator z trójramiennym cyrkulatorem ferrytowym
f [GHz]	Ap[dB]	Az[dB]	Atp[dB]	Atz[dB]
8,0	2,3	25,0	12,9	24,0
8,1	4,0	26,0	11,6	23,0
8,2	4,4	26,1	10,6	22,9
8,3	5,0	26,0	9,4	23,0
8,4	5,4	26,0	8,6	23,0
8,5	6,0	25,8	8,8	23,2
8,6	5,8	25,8	8,0	23,2
8,7	7,0	25,5	8,4	24,5
8,8	6,5	25,0	9,3	25,0
8,9	7,9	25,5	8,1	24,5
9,0	7,8	25,0	8,0	25,0
9,1	8,2	24,5	7,4	25,5
9,2	6,3	22,0	8,9	28,0
9,3	8,5	24,0	6,3	26,0
9,4	9,2	24,0	4,6	25,0
9,5	8,8	22,5	5,8	26,5
9,6	9,5	22,0	5,3	28,0
9,7	8,9	20,5	5,1	29,5
9,8	8,8	29,5	4,4	19,5
9,9	7,6	17,1	7,2	31,9
10,0	3,2	11,6	12,4	38,4

---
