0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Lp.

Temperatura

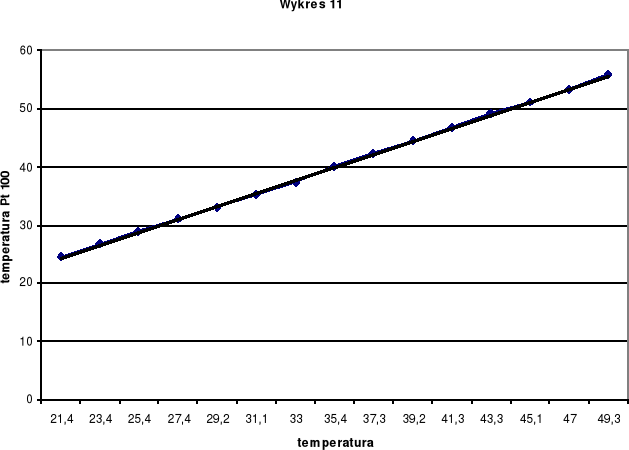

Rezystancja termometru Pt 100

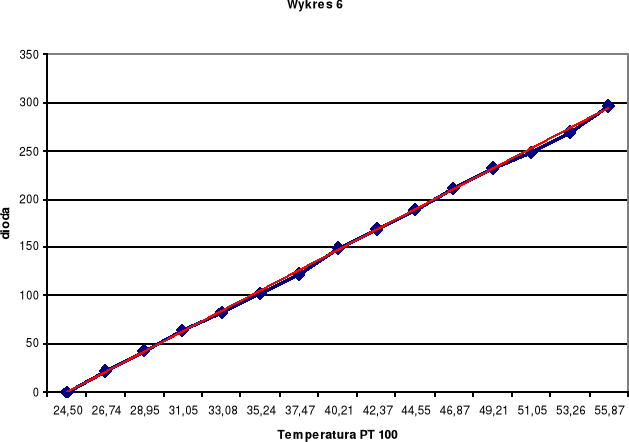

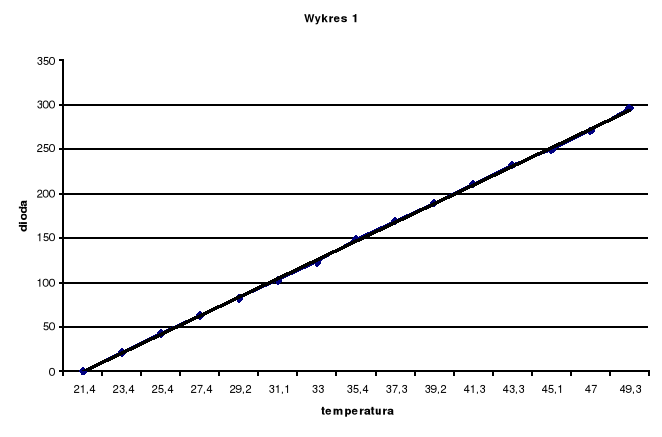

Dioda

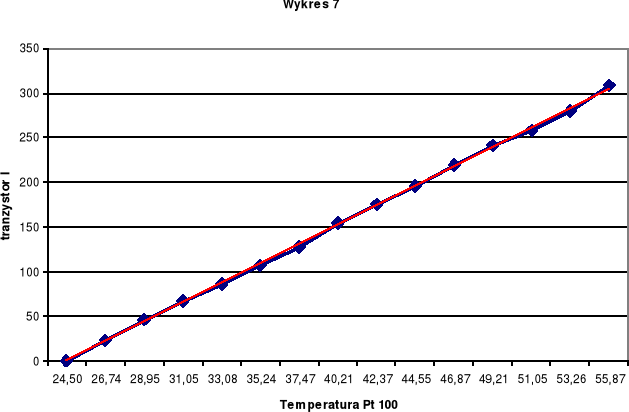

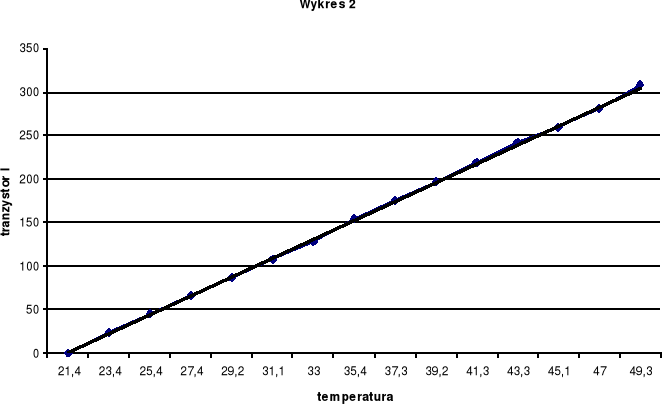

Tranzystor I

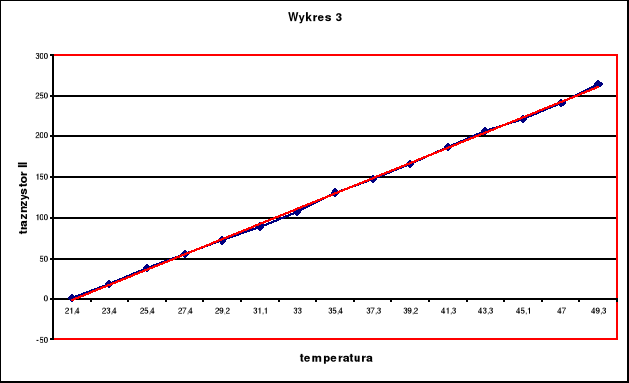

Tranzystor II

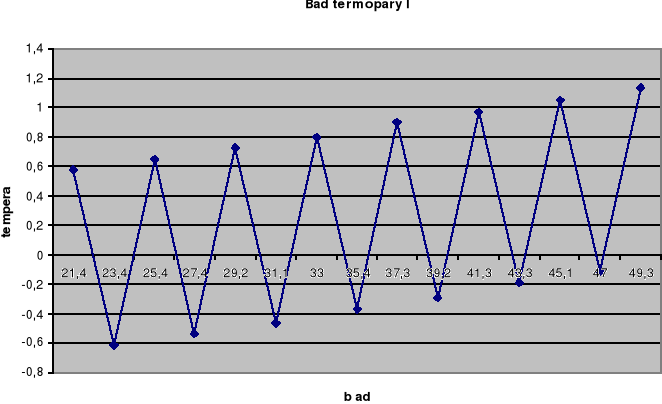

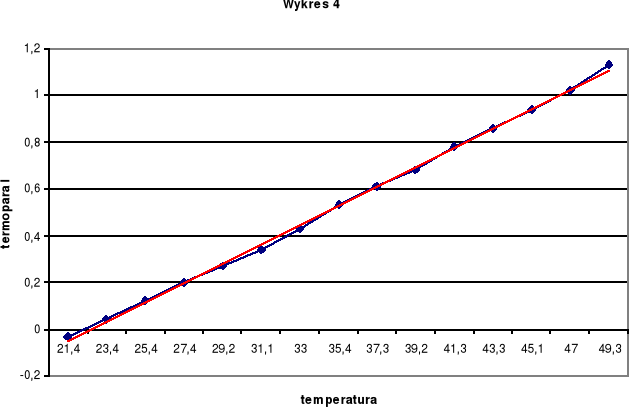

Termopara I

Termopara II

Y(v)

[mmV]

[mmV]

[mmV]

[mmV]

[mmV]

1

21,4

109,31

0,3

0,6

0,7

-0,03

-0,02

24,5

2

23,4

110,16

21,9

23,6

18,8

0,04

0

26,73684

3

25,4

111

43,3

45,9

37,2

0,12

0,03

28,94737

4

27,4

111,8

63,6

66,8

54,9

0,2

0,05

31,05263

5

29,2

112,57

82,5

86,5

71,6

0,27

0,07

33,07895

6

31,1

113,39

102,7

107,2

89,3

0,34

0,09

35,23684

7

33

114,24

122,9

128,1

107,2

0,43

0,11

37,47368

8

35,4

115,28

148,9

155

130,5

0,53

0,14

40,21053

9

37,3

116,1

169,3

176

148

0,61

0,17

42,36842

10

39,2

116,93

188,7

196,3

166,4

0,68

0,19

44,55263

11

41,3

117,81

211,3

219,5

186,8

0,78

0,22

46,86842

12

43,3

118,7

232,6

241,8

206,3

0,86

0,24

49,21053

13

45,1

119,4

248,8

258,9

221,5

0,94

0,26

51,05263

14

47

120,24

269,7

280,7

240,8

1,02

0,29

53,26316

15

49,3

121,23

296,5

308,3

265,1

1,13

0,32

55,86842

Termometry elektryczne są przetwornikami temperatury ϑ badanego ośrodka (obiektu) na sygnał elektryczny Y (napięcie, prąd, rezystancję, częstotliwość itp.) według określonej funkcji przetwarzania Y = f (ϑ) , która może być opisana przez właściwości statyczne (dla stanu ustalonego w, którym zakończone zostały procesy ustalania się sygnału wyjściowego Y) oraz właściwości dynamiczne określające wartości sygnału wyjściowego podczas ustalania się sygnału wyjściowego W przypadku elektrycznych termometrów rezystancyjnych ich sygnał wyjściowy Y w stanie ustalonym jest określony zależnością rezystancji termometru od temperatury badanego ośrodka: Y =RT (ϑ) , a w przypadku termometrów termoelektrycznych zależnością siły termoelektrycznej ET od różnicy temperatur ϑ - ϑ0 − ośrodka badanego i ośrodka odniesienia lub bezpośrednio otoczenia : Y = ET (ϑ - ϑ0 ).

Zależność rezystancji RT termometrów rezystancyjnych metalowych (w metalach występuje przewodnictwo elektronowe) od temperatury można opisać zależnością :

(1)

przy czym: oraz ,

α, β, γ − współczynniki temperaturowe rezystancji materiału termorezystora,

ϑ0 − temperatura odniesienia ( zwykle ϑ0 = 0°C),

R0 − rezystancja termorezystora w temperaturze ϑ0 .

W praktyce zwykle przyjmuje się zależność (1) jako liniową pomijając wyrazy wyższych rzędów jako pomijalnie małe w przyjmowanych zakresach pomiarowych :

0x01 graphic
