Strona powtarzalna do obliczen

Projekt posadowienia na stopach fundamentowych



1.0 Dane geotechniczne

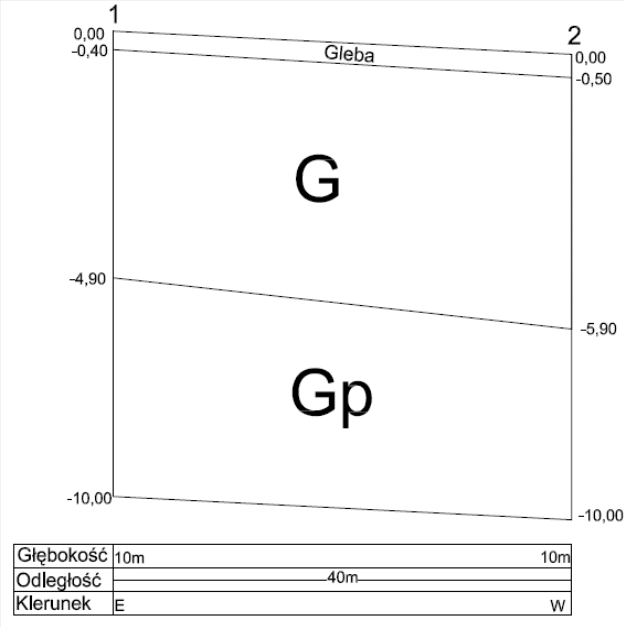

1.1 Przekrój geotechniczny

1.2 Wyznaczenie parametrów geotechnicznych

Parametry gruntowe będą określone według następujących wzorów:






Tabela1. Zestawienie danych gotechnicznych




1.2.1 Wyznaczenie stopnia plastyczności gruntu

pod wartości we wzorze wstawiono wartości średnie tych wartości obliczone w tabeli wyżej.


-Dla gruntu G


-Dla gruntu Gp

1.2.2 Określenie wartości korzystając z poz 1.2.1 oraz normy

PN-81/B-03020


Warstwa G

wg poz 1.2.1


kąt tarcia wg rys.3

spójność

moduł pierwotnego odkształcenia gruntu Eo wg rys.7a)

edometryczny moduł ściśliwości pierwotnej Mo wg rys.7b)















Projekt posadowienia na stopach fundamentowych



Warstwa Gp

wg poz 1.2.1


kąt tarcia wg rys.3

spójność

moduł pierwotnego odkształcenia gruntu Eo wg rys.7a)

edometryczny moduł ściśliwości pierwotnej Mo wg rys.7b)


1.3 Gromadzenie wyników


Tabela2. Parametry geotechniczne


Parametry

gruntowe

Wartości charakterystyczne

Wsp. materiałowe

Wart. obliczeniowe

G

1,94

0,9

1,1

1,75

2,13

13,5

0,9

1,1

12,15

14,85

22

19,8

24,2

14000

12600

15400

17000

15300

18700

Gp

2,18

0,9

1,1

1,96

2,4

23,2

0,9

1,1

20,88

25,52

45

40,5

49,5

50000

45000

55000

60000

54000

66000


Tabela3. WARTOŚCI OBICĄŻEŃ


Obciażenie

Wartości charakterystyczne

Wsp. bezpieczeństw

Wart. obliczeniowe

T [kN]

200

0,9

1,1

180

220

N [kN]

4000

3600

4400

M [kN]

600

540

660



Projekt posadowienia na stopach fundamentowych


2.0 Wymiarowanie podstawy fundamentu

2.1 Przyjmowanie wymiarów fundamentu

BxL= 2x2 [m]


2.2 Sprawdzenie

a)Mimośród obliczeniowy eB

M=600kNm

N=4000kN


warunek spełniony

b) Rozkład obliczeniowego obciążenia jednostkowego w podstawie fundamentu.


=>

warunek spełniony


3.0 Sprawdzenie SGN podłoża.

3.1 Warunki wypierania podłoża przez fundament.

Wg tabeli3

wg (Z1-1) normy

przyjęto m=0,9

=>

=>

Projekt posadowienia na stopach fundamentowych


Wg (z1-3)

wg (Z1-4)

wg (Z1-5)



wg Rys.(Z1-2) PN-81/B-03020

wg tab.2

wg tab.2

wg tab.2 B=2m na głębokości B znajduje się grunt jednorodny



=>


Warunek niespełniony należy zmienić wymiary stopy.

B=L=3m




=>4400<4638,33 [kN]

Warunek spełniony



Projekt posadowienia na stopach fundamentowych



sprawdzenie warunku (Z1-8)


Należy zmienić wartość ponieważ na głebokości B=3m znajduję się inny grunt niż bezpośrednio pod fundamentem, czyli należy wartość obliczyć jak dla gruntu warstwowego korzystając z wzoru


=>4400<4987,27 [kN]

Warunek spełniony


Ostatecznie przyjęto następującą stopę BxL=3x3 [m]


Mamy do czynienia z gruntem wielowarstwowym ale na głębokości 2B nie znajduje się grunt słaby a jeszcze mocniejszy od znajdującego się ponad nim, dla tego nie ma potrzeby korzystania z metody fundamentu zastępczego.


4.0 Sprawdzenie SGU podłoża

4.1 Osiadanie fundamentu

ciężar gruntu G

ciężar gruntu Gp


Projekt posadowienia na stopach fundamentowych


Ciężar własny

Wartość naprężenia od odciążenia


Składowa pionowa od dociążenia

Projekt posadowienia na stopach fundamentowych



Składowa pionowa od naprężeń dodatkowych


Składowa pionowa od naprężeń wtórnych

dla

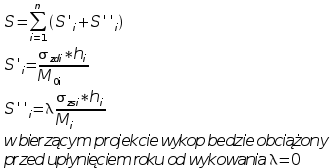

Obliczenie osiadań






Projekt posadowienia na stopach fundamentowych


Osiadanie jest liczone do miejsca w którym

*0,3=

Osiadanie jest liczone do 5 warstwy

Całkowite osiadanie wynosi 51,3mm


Średnie osiadanie fundamentu

gdzie

j-oznacza numer kolejnej stopy

Sj- osiadanie poszczególnych stóp

Fj-pola podstawy poszególnych stóp


Wartości poszczególnych osiadań zostały wydane w założeniach i są funkcją osiadanie fundamentu nr.5.



Projekt posadowienia na stopach fundamentowych


Każda stopa ma identyczne wymiary: 3x3m

F=9m


Wartość dopuszczalna określona wg tab.4 dla budynków do 11 kondygnacji wynosi

Warunek spełniony


Przechylenie budynku

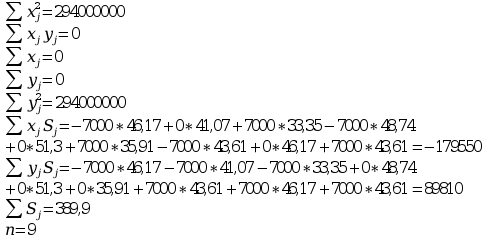

wartości a i b zostaną wyznaczone z układu równań:

gdzie :




Projekt posadowienia na stopach fundamentowych


=>

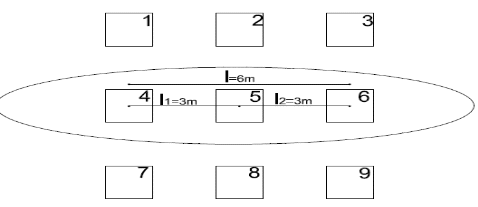

Strzałka ugięcia budowli


warunek spełniony

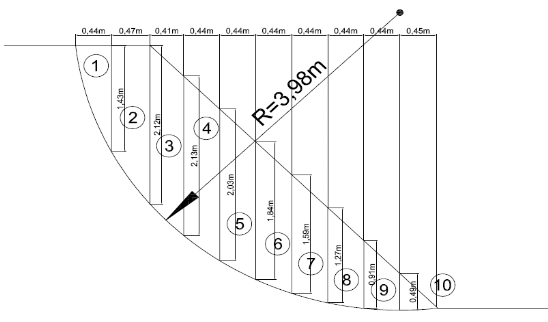

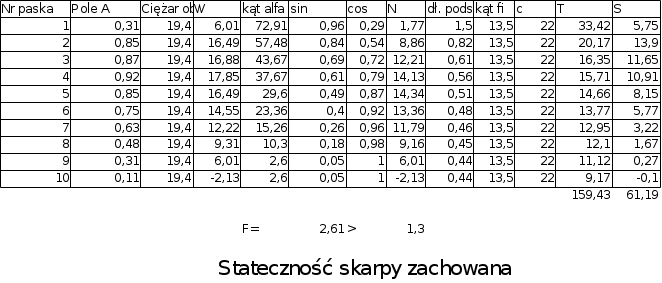

Sprawdzenie stateczności skarpy




Projekt posadowienia na stopach fundamentowych
