Karta instrukcyjna obróbki

Symbol, rysunek, części :

23.10

Znak :

Instr. nr 5

Treść operacji :


Frezowanie powierzchni pod nakiełki i wykonanie nakiełków

Stanowisko robocze :

Frezarko-nakiełczarka

FZWD 160/3150

Nr operacji :


5

Ustawienie

Pozycja

Zabieg

L. przejść


Opis zabiegu

N arzędzie

Warunki skrawania

Czas masz. [min]

D, d

B

L

ap

f

fz

vf

vc


n

i

1

1

1

1

Frezować powierzchnie pod nakiełki na długość 310 (1 i 2)

R245-063A32-12L

płytka R245-12 T3 E 6090

54

59

3,8



676

375

1691

1

0,157



2

1

R245-063A32-12L

płytka R245-12 T3 E 6090

54

59

3,8



676

375

1691

1

0,157



3

1

Wiercić nakiełki na głębokość 7

(3 i 4)

PN-EN ISO 6411 - A 3,15

3,15

8


0,1



9,9

900

1

0,8



4

1

PN-EN ISO 6411 - A 3,15


3,15

8


0,1



9,9

900

1

0,8

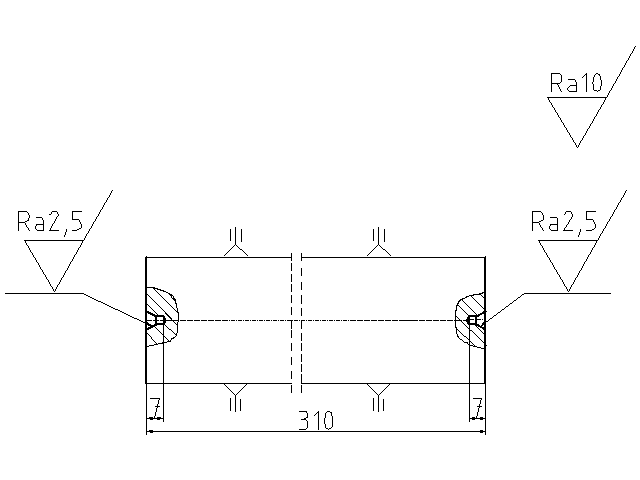

Szkic, uwagi :





Przyrządy i uchwyty

obróbkowe :



Przyrządy i uchwyty narzędziowe :


Oprawka redukcyjna

392-272HMD-50 32 091


Oprawka PTEh 7/24 40/7

Narzędzia pomiarowe :


Suwmiarka MAUb-350


Opracował : Tomasz Łysek

Łukasz Włoch

Robert Wątroba

Sprawdził :

Zatwierdził :



Objaśnienia oznaczeń karty instrukcyjnej:


D,d – średnica zewnętrzna i wewnętrzna przedmiotu [mm];

B – szerokość frezowania [mm];

L – droga działania [mm];

ap – głębokość skrawania [mm];

f – posuw na obrót [mm/obrót];

fz – posuw na ostrze [mm/ostrze];

vf – prędkość posuwu [mm/min];

vc – prędkość skrawania [m/min];

n – prędkośc obrotowa w [obr/min];

i – liczba przejść.
