Karta instrukcyjna obróbki

Symbol, rysunek, części : 23.10

Znak : Instr. nr 5

Treść operacji : Frezowanie rowków

Stanowisko robocze : FWF-32J2

Nr operacji : 20

Ustawienie

Pozycja

Zabieg

L. przejść

Opis zabiegu

N arzędzie

Warunki skrawania

Czas masz. [min]

D, d B

L

ap

f

fz

vf

vc

n

i

1

1

1

42

frezować rowek wpustowy zachowując wymiary : 4,5 x 56 x 8N9 x 24

frez dwuostrzowy DIN 327 - B 7 K HSS

8

48

0,3

285

24.83

1130

14

7,056

2

3

frezować rowek w powierzchni gwintowanej zachowując wymiary : 6 x 32,5

frez walcowo-czołowy DIN 844 - A 3 K -N HSS

6

15,5

2,5

0,02

10,64

1130

3

0,513

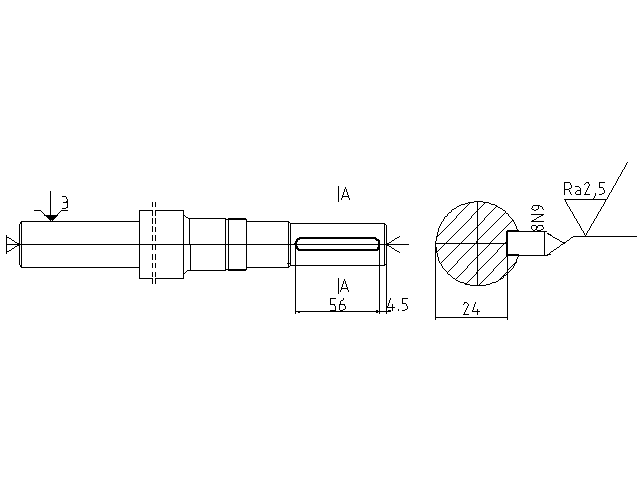

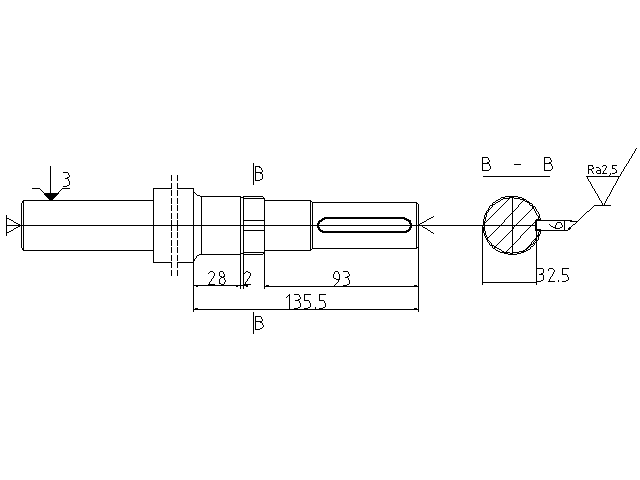

Szkic, uwagi : Zabieg 1 : Zabieg 2 :

Przyrządy i uchwyty obróbkowe : Podzielnica frezarska z uchwytem trzyszczękowym PUTp 200 Konik frezarski Kieł stały PZK3

Przyrządy i uchwyty narzędziowe : Oprawka PTEh 7/24 40/7 Oprawka PTEh 7/24 40/3

Narzędzia pomiarowe : Sprawdzian dwugraniczny NSAa8N9 Suwmiarka MAUb-140

Opracował : Tomasz Łysek Łukasz Włoch Robert Wątroba

Sprawdził :

Zatwierdził :

Objaśnienia oznaczeń karty instrukcyjnej:

D,d – średnica zewnętrzna i wewnętrzna przedmiotu [mm];

B – szerokość frezowania [mm];

L – droga działania [mm];

a_p – głębokość skrawania [mm];

f – posuw na obrót [mm/obrót];

f_z – posuw na ostrze [mm/ostrze];

v_f – prędkość posuwu [mm/min];

v_c – prędkość skrawania [m/min];

n – prędkośc obrotowa w [obr/min];

i – liczba przejść.
