Ćwiczenie nr 5
|
Temat ćwiczenia: Sprawdzenie jednofazowego licznika energii elektrycznej. |
Cel ćwiczenia:
Celem
ćwiczenia jest zapoznanie studentów z budową, zasadą działania
oraz sposobem regulacji i badania liczników energii elektrycznej
zgodnie z obowiązującymi przepisami. Zakres ćwiczenia obejmuje:
sprawdzenie tendencji do ruchu oraz biegu jałowego licznika,
wyznaczenie mocy rozruchu, sprawdzenie regulacji kąta fazowego oraz
wyznaczenie krzywej błędów. Badany będzie licznik energii
elektrycznej z elektromechanicznym ustrojem indukcyjnym.

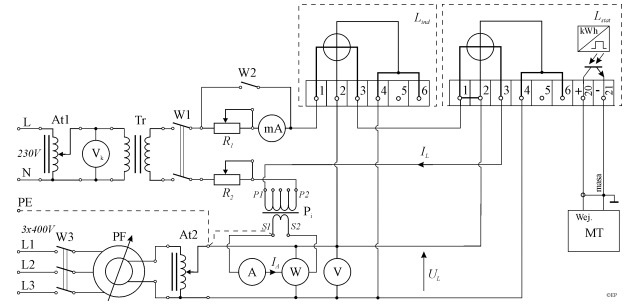

Schemat:
Oznaczenia :
Lind- Licznik energii elektrycznej indykcyjny
Lstat- Licznik energii elektrycznej statyczny
A- Amperomierz
mA- Miliamperomierz
V- Woltomierz
Vk- Woltomierz kontrolny
W- Watomierz
Pi- Przekładnik prądowy wielozakresowy
At1- Autotransformator regulacyjny
At2- Autotransformator regulacyjny
Tr- Transformator
PF- Przesuwnik fazowy
MT- Miernik czasu
R1- Rezystor suwakowy
R2- Rezystor suwakowy
W1- Łącznik dwubiegunowy
W2-
Łącznik jednobiegunowy
W3- Łącznik trójbiegunowy
Tabela 1 – wyniki wstępnego sprawdzenia stanowiska pomiarowego
L.p. |
Dane licznika |
Nastawy, wartości zaplanowane |
Odczyty |
Obliczenia |
||||||||
Ib |
Un |
Czn |
Il |
Ki |
Ia |
Ul |
cosφ |
Pw |
Pl |
P |
N |
|
A |
V |
Obr./kWh |
A |
A/A |
A |
V |
- |
W |
W |
W |
Obr. |
|
1 |
5 |
220 |
750 |
5 |
5/5 |
5 |
220 |
0 |
0 |
0 |
0 |
1 |
2 |
1 |
740 |
1100 |
1100 |
Wnioski
Tarcza nie obraca się, wartość mocy wynosi 0 przy cosφ = 0.
Tarcza obraca się powoli w prawo. Moc przy cosφ = 1 odczytana wynosi 740 zaś dla obliczonej 1100, duża rozbieżność.
W tym ćwiczeniu pominęliśmy pomiar czasu.
Przykładowe obliczenia:
Tabela 2 – Sprawdzanie tendencji do ruchu licznika indukcyjnego
L.p. |
Dane licznika |
Stan łącznika W1 |
Nastawy,wartości zaplanowane |
|||||||
Ib |
Un |
Czn |
Il |
Ki |
Ia |
Ul/Un |
Ul |
cosφ |
||
A |
V |
Obr./hWh |
A |
A/A |
A |
% |
V |
- |
||
1 |
5 |
220 |
750 |
Zał. |
5 |
5/5 |
5 |
80% |
176 |
1 |
2a |
Wył. |
0 |
0 |
1 |
||||||
2b |
Opis zachowania się tarczy:
Przy załączonym łączniku W1 tarcza porusza się powoli w sposób ciągły w prawo . Wykazuję tendencję do ruchu.
Przy wyłączonym łączniku W1 tarcza zatrzymała się, zadziałał hamulec biegu jałowego.
Tabela 3 – Sprawdzanie biegu jałowego licznika indukcyjnego
L.p. |
Dane licznika |
Stan łącznika W1 |
Nastawy, wartości zaplanowane |
|||||||
Ib |
Un |
Czn |
Il |
Ki |
Ia |
Ul/Un |
Ul |
cosφ |
||
A |
V |
Obr./kWh |
A |
A/A |
A |
V |
V |
- |
||
1 |
5 |
220 |
750 |
Zał. |
5 |
5/5 |
5 |
80% |
176 |
1 |
2a |
Wył. |
0 |
0 |
1 |
||||||
2b |
||||||||||
3 |
Zał. |
5 |
5 |
110% |
242 |
1 |
||||
4a |
Wył. |
0 |
0 |
1 |
||||||
4b |
Opis zachowania się tarczy:
Tarcza porusza się prawo w sposób ciągły.
Tarcza zatrzymała się, zadziałał hamulec biegu jałowego.
Tarcza szybko porusza się w prawo.
Tarcza porusza się w prawo aż do zadziałania hamulca biegu jałowego.
Tabela 4 – Wyznaczenie prądu rozruchu licznika indukcyjnego
L.p. |
Dane licznika |
Wymagania |
Nastawy |
Obs. |
||||||
Ib |
Un |
klasa |
Ist/Ib |
Ist |
cosφ |
Ul |
Il/Ist |
Il |
Pst |
|
A |
V |
% |
% |
mA |
- |
V |
% |
mA |
W |
|
1 |
5 |
220 |
3 |
0,5 |
25 |
1 |
220 |
10 |
2,5 |
1,65 |
2 |
20 |
5 |
||||||||
3 |
30 |
7,5 |
||||||||
4 |
40 |
10 |
||||||||
5 |
50 |
12,5 |
||||||||
6 |
60 |
15 |
||||||||
7 |
70 |
17,5 |
||||||||
8 |
80 |
20 |
||||||||
9 |
90 |
22,5 |
||||||||
10 |
100 |
25 |
Przykładowe obliczenia:
Zachowanie się tarczy :
Przy pomiarze do 5 mA tarcza nie porusza się, brak reakcji.
Przy pomiarze 7,5 mA tarcza poruszyła się, licznik rozpoczął pomiar energii elektrycznej. (W tabeli kolor czerwony)
Dalsze wartości nastawione nie były potrzebne ale zostały umieszczone w tabeli.
Tabela 5 – Sprawdzanie regulacji kąta fazowego licznika indukcyjnego
L.p. |
Dane licznika |
Nastawy, wartości zaplanowane |
|||||||
Ib |
Un |
Czn |
Il |
Ki |
Ia |
Ul/Un |
Ul |
cosφ |
|
A |
V |
Obr./kWh |
A |
A/A |
A |
% |
V |
- |
|
1 |
5 |
220 |
750 |
5 |
5/5 |
5 |
100 |
220 |
1 |
2a |
0 |
||||||||
2b |
Opis zachowania się tarczy:
Tarcza porusza się szybko w prawo.
Tarcza obraca się powoli w prawo, wykazuję tendencje do ruchu aż do zadziałania hamulca biegu jałowego.
Tabela 6 – Wyznaczenie krzywej błędów licznika indukcyjnego metodą mocy i czasu.
L.p. |
Dane licznika |
Nastawy, wartości zaplanowane |
Odczyty |
|||||||||||
Ib |
Un |
Czn |
Il/Ib |
Il |
Ul |
cosφ |
Pl |
N |
Ki |
Ia |
Pw |
I'a |
tp |
|
A |
V |
Obr./kWh |
% |
A |
V |
- |
W |
Obr. |
A/A |
A |
W |
A |
s |
|
1 |
5 |
220 |
750 |
2 |
0,1 |
220 |
1 |
22 |
1 |
1/5 |
0,5 |
110 |
0,525 |
220,882 |
2 |
5 |
0,25 |
55 |
1 |
1/5 |
1,25 |
275 |
1,305 |
85,44 |
|||||
3 |
10 |
0,5 |
110 |
2 |
1/5 |
2,5 |
550 |
2,56 |
85,273 |
|||||
4 |
20 |
1 |
220 |
3 |
1/5 |
5 |
1100 |
5,1 |
64,777 |
|||||
5 |
40 |
2 |
440 |
5 |
2/5 |
5 |
1100 |
5,15 |
53,438 |
|||||
6 |
60 |
3 |
660 |
7 |
5/5 |
3 |
660 |
3,06 |
49,310 |
|||||
7 |
100 |
5 |
1100 |
12 |
5/5 |
5 |
1100 |
5,1 |
50,733 |
|||||
8 |
150 |
7,5 |
1650 |
18 |
10/5 |
3,75 |
825 |
3,8 |
50,314 |
|||||
9 |
200 |
10 |
2200 |
23 |
10/5 |
5 |
1100 |
brak |
brak |
|||||
10 |
300 |
15 |
3300 |
35 |
20/5 |
3,75 |
825 |
brak |
brak |
Obliczenia |
||
tn |
Δt |
δA |
s |
s |
% |
218,18182 |
-2,700182 |
-1,22245 |
87,2727 |
1,832727 |
2,145046 |
87,2727 |
1,999727 |
2,345088 |
65,4545 |
0,677545 |
1,045966 |
54,5454 |
1,107455 |
2,07241 |
50,9090 |
1,599091 |
3,242934 |
52,3636 |
1,630636 |
3,214153 |
52,3636 |
2,049636 |
4,07369 |
Przykładowe obliczenia:
Spis przyrządów:
Mikroprocesorowy miernik czasu (T83)
Watomierza klasa 0,2; nr.6367387 EP2-T-43
Amperomierz klasa 0,5 PL-P3-113-E6
Miliamperomierz Digital Mulimetr V562
Woltomierz kontrolny Vk klasa 0,5 PL-P3-226-E6
Woltomierz Un klasa 0,5 Em-43-3/222
Przekładnik prądowy klasa 0,2 typ-JL3 Używane 1,2,5,10/5
Transformator 220V/24V
Autotransformator PL-P3-512-E6
Autotransformator PL-P3-513-E6
Rezystor suwakowy 7,7Ω i 5A PL-P3-96-E6
Rezystor suwakowy 8,2Ω i 1,7A stary nr.
Licznik indukcyjny Un=220V, Ib=5A, Imax=25A, f=50Hz,Czn=750Obr./kWh , klasa 3, MOD A5 No=8323840 rok produkcji 1970.
Wnioski:
