POLITECHNIKA WARSZAWSKA Wydział ElektrycznyZakład Systemów Informacyjno-Pomiarowych
|
Laboratorium....................................................................... ....................................................................... |
|
|
Studia................................................................ Kierunek............................................................. |
Ćwiczenie (tytuł)
Przetworniki wielkości elektrycznych |
|
|
Grupa dziekańska............................................. Zespół................................................................. |
||
|
Nazwisko i Imię |
||
|
................................................................ ................................................................ ................................................................ ................................................................ |
Data
...................... |
Ocena
.......................... |
1. Badanie układów pasywnych
Układy pasywnych (bez wzmacniaczy) przetworników prostownikowych (o diodach germanowych):
jednopołówkowy wartości średniej,
dwupołówkowy wartości średniej,
wartości szczytowej.
Schematy przetworników przedstawiono w instrukcji na rys. 3.
W badanych układach wyznacz charakterystyki Iśr(Usk) trzech układów woltomierzy prostownikowych o zakresach 1V i 10V. Wykreśl zmierzone charakterystyki w jednym układzie współrzędnych dla obu zakresów, przyjmując względną skalę napięć Uwe/Uzakr (0 – 1). Z ekranu oscyloskopu przerysuj kształt napięcia wyprostowanego zaznaczając skalę napięcia.
|
Lp. |
prostownik jednopołówkowy |
prostownik dwupołówkowy |
prostownik wartości szczytowej |
|||||||||||||||
|
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
|||||||||||||
|
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

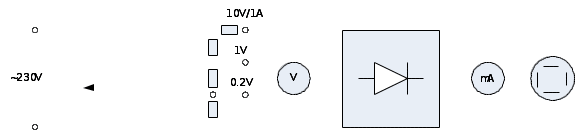

Układ pomiarowy do badania przetworników prostownikowych
Przebiegi sygnałów i charakterystyki:
|

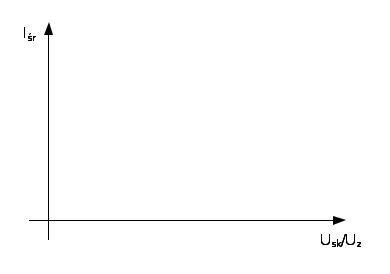

charakterystyki |
przebiegi sygnałów |
|
|
|
|
|
|
|
|
|
2. Badanie układów aktywnych
Układy aktywnych (ze wzmacniaczami) przetworników prostownikowych o charakterystyce liniowej:
dwupołówkowy wartości średniej,
przetwornik wartości szczytowej.
Schematy przetworników przedstawiono w instrukcji na rys. 4.
W badanych układach wyznacz charakterystyki Iśr(Usk) na wszystkich zakresach pomiarowych. Charakterystyki te wykreśl w jednym układzie współrzędnych dla trzech zakresów, oddzielnie dla obu układów, przyjmując względną skalę napięć Uwe/Uzakr (0 –1). Z ekranu oscyloskopu przerysuj kształt napięć wyprostowanych na zaciskach mikroamperomierza zaznaczając skalę napięcia.
|
Lp. |
prostownik dwupołówkowy |
prostownik wartości szczytowej |
||||||||||||||||
|
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
|||||||||||||
|
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
Usk |
Usk/Uz |
Iśr |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
prostownik dwupołówkowy |
prostownik wartości szczytowej |
|
|
|
3. Badanie przetworników wartości skutecznej
Układy przetworników wartości skutecznej (RMS-DC):
przetwornik z układem scalonym AD 736 w układzie woltomierza.
przetwornik termoelektryczny w układzie amperomierza,

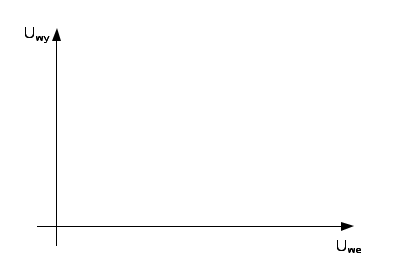

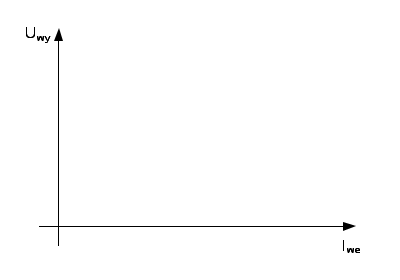

W badanych układach wyznacz charakterystyki odpowiednio Uwy(Iwe) i Uwy(Uwe) dla trzech zakresów, wykreśl przebiegi wyznaczonych charakterystyk

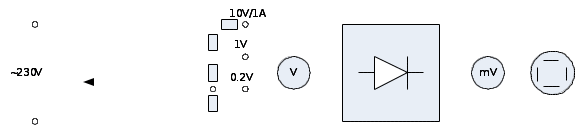

Układ pomiarowy do badania scalonego przetwornika wartości skutecznej:

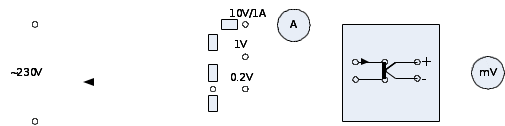

Układ pomiarowy do badania przetwornika termoelektrycznego:
|
Lp. |
przetwornik termoelektryczny |
przetwornik z układem scalonym |
||||||||||
|
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
Uz = ……... |
|||||||
|
Iwe |
Uwy |
Iwe |
Uwy |
Iwe |
Uwy |
Uwe |
Uwy |
Uwe |
Uwy |
Uwe |
Uwy |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
przetwornik termoelektryczny |
przetwornik z układem scalonym |
|
|
|
4. Badanie częstościomierza
Schemat układu przetwornika częstotliwości przedstawiono w instrukcji na rys. 6.
Zakres pomiaru częstotliwości zależy od zakresu prądowego mikroamperomierza mierzącego prąd wyjściowy. Zmianę zakresu umożliwia opornik dekadowy Rb bocznikujący mikroamperomierz.
Wyznacz charakterystykę Iwy(fx), przy stałej wartości napięcia wejściowego, przy kilku rezystancjach Rb np. 10-5-1-0,5 kΩ. Przy wybranej wartości Rb sprawdź wpływ zmian wartości napięcia wejściowego w granicach ± 30%. Wykreśl charakterystyki częstościomierza w jednym układzie współrzędnych.

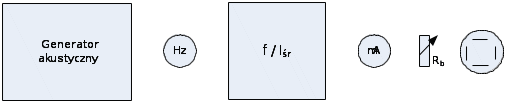

Układ pomiarowy do badania częstościomierza:
|
Lp |
Rb =……. |
Rb =……. |
Rb =……. |
Rb =……. |
||||
|
|
fx [Hz] |
Iwy [µA] |
fx [Hz] |
Iwy [µA] |
fx [Hz] |
Iwy [µA] |
fx [Hz] |
Iwy [µA] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Charakterystyki:
Wnioski
