1 Wzory:

Najpierw liczymy strumień objętościowy

Rzeczywisty liniowy współczynnik oporu:

Rzeczywiste straty liniowe w kapilarach:

Straty na odcinku 3 -4 ,

Straty na odcinku 3 -4 :

Straty liniowe na odcinku 1 -4 :

Straty miejscowe na odcinku 1-4 :

Liczba Reynoldsa:

Teoretyczny liniowy współczynnik oporu:

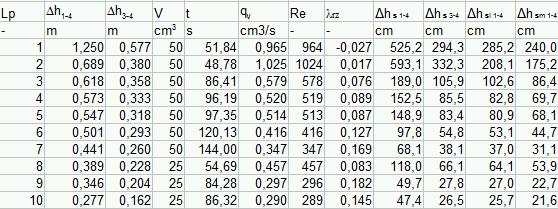

2 Tabela pomiarowa:

Tabela dla teoretycznych wyników:

3 Przykłady obliczeń dla pomiaru 6:

strumień objętościowy

Liczba Reynoldsa:

Teoretyczny liniowy współczynnik oporu

Przyjmuje dla 22^oc

n =1,006*10^-6 m²/s

Rzeczywisty liniowy współczynnik oporu:

Straty na odcinku 1 -4 ,

Straty na odcinku 3 -4 :

Straty liniowe na odcinku 1 -4 :

Straty miejscowe na odcinku 1-4 :

4 Wnioski:

Celem tego ćwiczenia było sporządzenie charakterystyki współczynników oporu laminarnego od liczby Reynoldsa. Na podstawie formuły matematycznej nakreśliłem wykres teoretycznego oporu laminarnego od liczby Reynoldsa, następnie na bazie zebranych pomiarów policzyłem punkty do wykresu rzeczywistego oporu laminarnego ( punkty te nie zostały ze sobą połączone ). Co oczywiste zarys teoretyczny rózni się od zarysu rzeczywistego.

Drugą częścią cwiczenia było nakreślić wykres strat wysokości ciśnienia Dh^s_1-4, Dh^s_3-4, Dh^sm_1-4, Dh^sl_1-4 od strumienia objętości.

Przede wszystkim zauważyłem że charakterystyka Dh^s_1-4 jest największa co ma odzwierciedlenie w rzeczywistości.

Liczba Reynoldsa nie przekroczyła granicy po której mamy przepływ bużliwy ( Re = 2300 )

liczba Reynoldsa nie przekroczyła nawet połowy tej wielkości, co warunkuje laminarny przepływ w kapilarach i daje zasadność wzorów użytych do liczenia.
