Laboratorium z Metrologii

Data wykonania ćwiczenia:

1997.06.06

Temat: Charakterystyka statyczna przyrządu pomiarowego

Grupa 21M”B”

Gr.ćwiczeniowa:

2.

Ćwiczenie wykonywali:

Aneta Katanowska

Tomasz Ignacak

Robert Pałka

Piotr Rejman

Janusz Stępień

Marcin Zembalski

Ocena:

CZĘŚĆ TEORETYCZNA:

Element przyrządu, w którym następuje zamiana wielkości wejściowych na wielkość wyjściową nazywa się przetwornikiem. Działanie tego przetwornika opisane jest równaniem przetwarzania, które ma postać:

y = f (x1, x2, ... ,xm-1, x) f0 (x)

Równanie y = f0 x) ogólnie nazywane jest charakterystyką styczną przyrządu pomiarowego.

Ze względu na kształt przebiegów charakterystyki dzielimy na:

Równanie charakterystyki w postaci liniowej ma postać:

y - y0 = k (x - x0)

gdzie:

x0 - wielkość wejściowa w punkcie zerowym przetwornika,

y0 - wielkość wyjściowa w punkcie zerowym przetwornika,

k - czułość przetwornika .

Schemat stanowiska pomiarowego służącego do wyznaczenia charakterystyki przetwornika pneumatycznego czujnika pomiarowego.

1 - urządzenie wskazujące czujnika indukcyjnego;

2 - podstawa czujnika indukcyjnego z przesuwem pionowym stolika pomiarowego;

3 - ramię podstawy czujnika;

4 - pokrętło pionowego stolika pomiarowego;

5 - czujnik indukcyjny;

6 - płytka wzorcowa;

7 - podstawa czujnika pomiarowego;

8 - urządzenie wskazujące czujnika pneumatycznego;

9 - manometr;

10 - czujnik pneumatyczny;

Wyniki pomiarów:

si

Pi

si

Pi

si

Pi

si

Pi

si

Pi

0.02

0

0.22

5

0.42

14.5

0.62

30.5

0.82

58

0.04

0

0.24

5.5

0.44

16

0.64

33

0.84

62

0.06

0

0.26

6

0.46

17.5

0.66

35.5

0.86

66.5

0.08

0.5

0.28

7

0.48

19

0.68

38

0.88

70

0.10

1

0.30

8

0.50

20.5

0.70

40

0.9

74.5

0.12

1.5

0.32

8.5

0.52

22

0.72

43

0.92

77.5

0.14

2

0.34

10

0.54

23.5

0.74

45.5

0.94

81.5

0.16

3

0.36

11

0.56

25

0.76

48.5

0.96

85.5

0.18

3.5

0.38

12

0.58

27

0.78

51.5

0.98

89.5

0.20

4

0.40

13

0.60

29

0.8

55

1

59

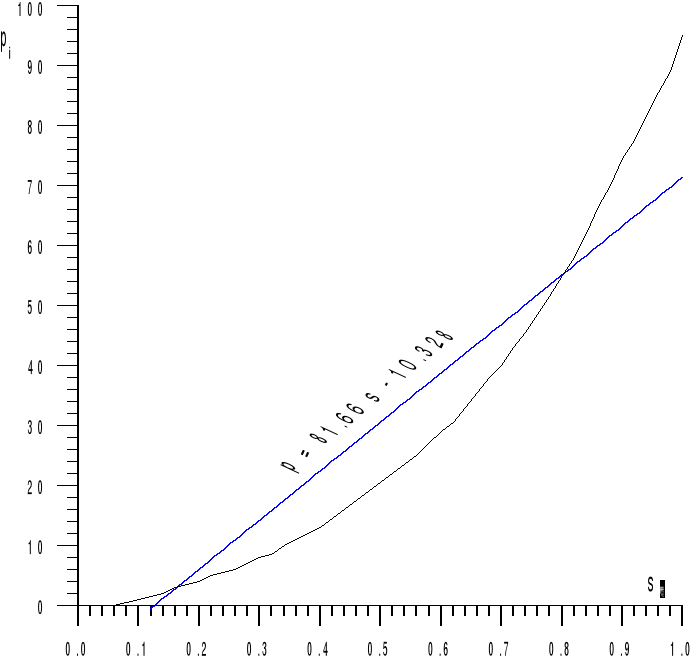

Graficzne przedstawienie otrzymanej zależności Pi ( si ).

Metoda naciągniętej nici ( metoda „na oko” ).

0x01 graphic

Sprawdzenie pneumatyczne wymiaru φ18 [mm] w polu tolerancji: +0.037; -0.021.


φ 18 + 0.037

φ 18

φ 18 - 0.021


W wyniku przeprowadzonego ćwiczenia w polu tolerancji zmieścił się otwór o średnicy:

φ 18 + 0.034 [mm]

WNIOSKI:

Ćwiczenie ma na celu wyznaczenie charakterystyki statycznej przetwornika czujnika pneumatycznego. Charakterystykę wyznaczamy poprzez mierzenie wartości ciśnienia Pi w komorze roboczej czujnika pneumatycznego ciśnieniowego odpowiadającą wartości wysokości szczeliny wypływu powietrza si . Z tak pomierzonych punktów wyznaczamy charakterystykę Pi = f (si).

Drugą charakterystyką jest charakterystyka wyznaczona metodą naciągniętej nici ( metoda `' na oko `'), i polega ona na narysowaniu linii prostej przechodzącej przez największą liczbę punktów.

W ćwiczeniu mierzyliśmy też tuleje o średnicy 18 [mm] w polu tolerancji

+0,037, -0,021. Miało to na celu sprawdzenie ile danych otworów tulei mieściło się w danym polu tolerancji. Z pomierzonych elementów, tylko jedna tuleja zmieściła się w takim polu tolerancji.
