6. Sprawdzenie naprężeń pod fundamentami.

1. Założenia.

• Przyjęto ławę fundamentową żelbetową o wymiarach h = 0,50 m i B = 1,00 m,

• Obliczeniowy opór jednostkowy podłoża (gruntu) pod fundamentem q_f = 0,3 MPa,

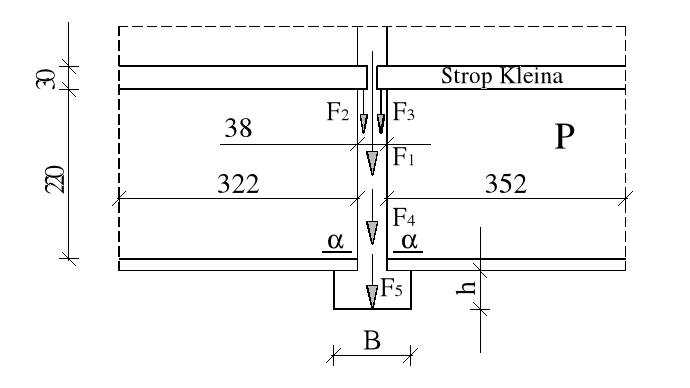

• Schemat układu sił w przekroju w poziomie fundamentu:

Poszczególne siły oznaczają następujące obciążenia:

F₁ - siła od wszystkich obciążeń stałych i zmiennych kondygnacji I - IV oraz od więźby dachowej,

F₂ - siła od stropu nad kondygnacją P o rozpiętości 322 cm,

F₃ - siła od stropu nad kondygnacją P o rozpiętości 352 cm,

F₄ - siła od ciężaru własnego kondygnacji P,

F₅ - siła od ciężaru własnego fundamentu.

1. Zebranie obciążeń na 1 mb ławy fundamentowej.

1. Suma sił obciążających 1 mb fundamentu.

• Obciążenia obliczeniowe ustalone wg poz. 2.5.2

F₁ + F₂ + F₃ + F₄ = 230,09 kN

• ciężar własny ławy fundamentowej

F₅ = 0,50 * 1,00 *1,00 *23 *1,1 = 11,5 kN

Razem P₁ = F₁ + F₂ + F₃ + F₄ + F₅ = 241,59 kN

1.

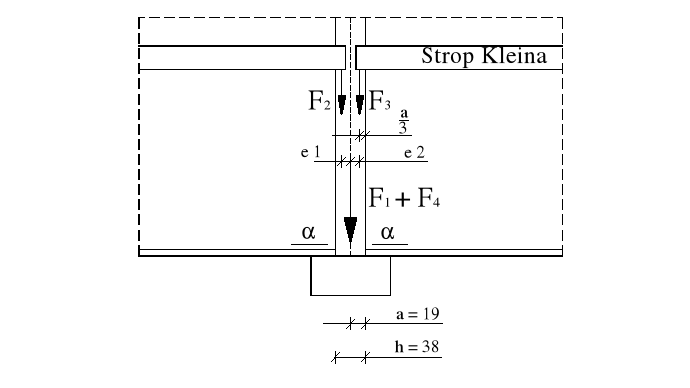

   Moment zginający obliczony względem osi ławy (ściany) fundamentowej.

1. Obliczenie maksymalnego obliczeniowego obciążenia jednostkowego pod fundamentem
   (I stan graniczny)

Warunek jest spełniony, maksymalne obliczeniowe obciążenie jednostkowe podłoża pod fundamentem nie przekracza obliczeniowego oporu jednostkowego podłoża. Przyjęte wymiary ławy fundamentowej są prawidłowe (wystarczające).

PB KBO

Projekt budynku mieszkalnego, wielorodzinnego, wykonanego w technologii tradycyjnej.

Strona - 51 -

---
