staniec,fizyka budowli P, Sporządzenie świadectwa energetycznego dla budynku standardowego spełniającego wymagania WT

  1. Sporządzenie świadectwa energetycznego dla budynku standardowego spełniającego wymagania WT

    1. Obliczenie wartości współczynników przenikania ciepła dla wszystkich przegród ograniczających ogrzewaną kubaturę budynku

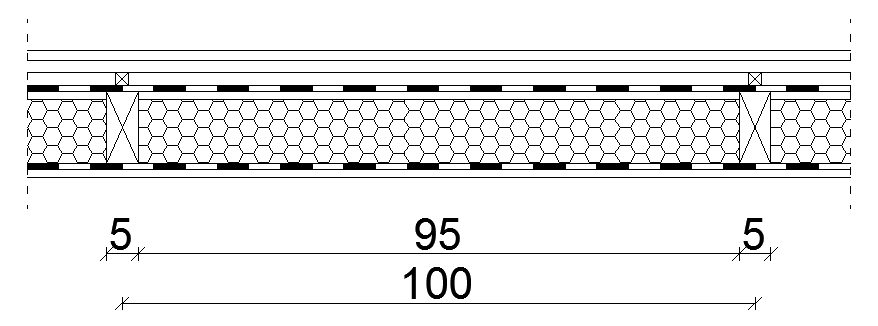

      1. Połać dachowa

Połać dachowa-przekrój przez krokiew

Nr

Warstwa

1

Opór przejmowania od strony wewnętrznej,

-

-

0,10

2

Płyta G-K 12,5 mm

0,013

0,25

0,05

3

Folia paroprzepuszczalna

-

-

0,00

4

Krokiew 50 na 225 mm w rozstawie co 100 cm (sosna)

0,225

0,20

1,13

5

Membrana dachowa paroprzepuszczalna

-

-

0,00

6

Kontrłaty

-

-

0,00

7

Łaty

-

-

0,00

8

Dachówka ceramiczna

-

-

0,00

9

Opór przejmowania od strony zewnętrznej,

-

-

0,04

Środowisko zewnętrzne



Opór całkowity

1,32










Połać dachowa - przekrój przez izolację

Nr

Warstwa

1

Opór przejmowania od strony wewnętrznej, ,



0,10

2

Płyta G-K 12,5 mm

0,013

0,25

0,05

3

Folia paroprzepuszczalna



0,00

4

Wełna mineralna 200 mm

0,20

0,033

6,06

5

Membrana dachowa paroprzepuszczalna



0,00

6

Kontrłaty



0,00

7

Łaty



0,00

8

Dachówka ceramiczna



0,00

9

Opór przejmowania od strony zewnętrznej ,



0,04

Środowisko zewnętrzne



Opór całkowity

6,25

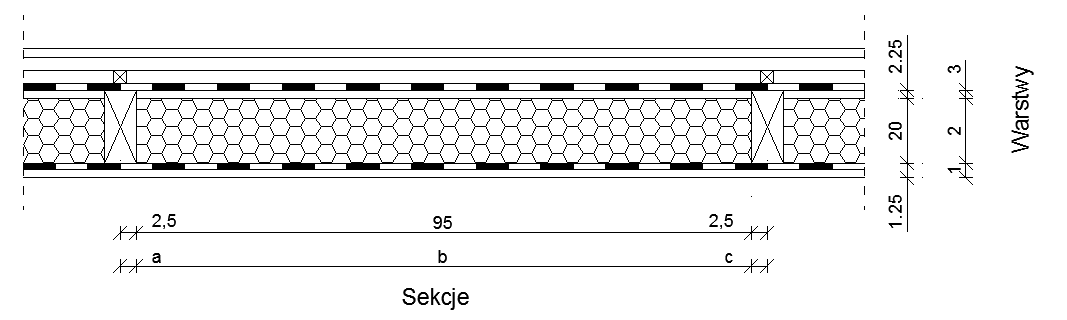

Podział połaci dachowej na warstwy i sekcje

Obliczenie całkowitego oporu cieplnego dla połaci dachowej

Obliczanie kresu górnego całkowitego oporu cieplnego dla połaci dachowej (zgodnie z podziałem na sekcje)

Obliczenie kresu dolnego całkowitego oporu cieplnego dla połaci dachowej (zgodnie z podziałem na warstwy)

Obliczenie całkowitego oporu cieplnego

Obliczenie współczynnika przenikania ciepła

Wartość jest mniejsza o maksymalnej wartości normowej, więc warunek został spełniony.

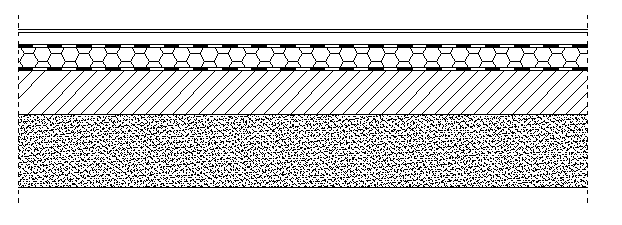

      1. Posadzka na gruncie w piwnicy (poziom posadzki z = -2,56 m)

Obliczenie całkowitego oporu cieplnego dla posadzki na gruncie

Posadzka na gruncie

Nr

Warstwa

Środowisko wewnętrzne, ogrzewane

 1

Opór przejmowania od strony wewnętrznej,

-

-

0,170

 2

Wykładzina PCV

0,005

0,200

0,025

 3

Warstwa wyrównawcza

0,04

0,770

0,052

 4

Folia PE

-

-

0,000

 5

Styropian twardy EPS 20

0,08

0,042

1,905

 6

Izolacja przeciwwodna powłokowa

-

-

0,000

 7

Beton niekonstrukcyjny

0,15

1,000

0,150

 8

Podsypka piaskowa zagęszczona

0,25

0,400

0,625

Grunt



Opór całkowity

2,927

Obliczenie współczynnika przenikania ciepła dla posadzki na gruncie

Obliczenie charakterystycznego parametru B’

Z tablic 4-6 z PN EN 12831 odczytano dla:

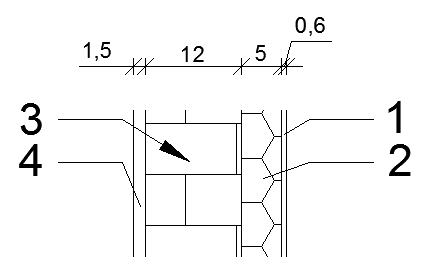

      1. Ściana wewnętrzna (pomiędzy ogrzewaną i nieogrzewaną częścią piwnicy)

Cześć ogrzewana

Część nieogrzewana



Ściana wewnętrzna między piwnicą ogrzewaną i nie ogrzewaną

Nr

Warstwa

-

Opór przejmowania od strony wewnętrznej

-

-

0,130

1

Tynk wapienno-piaskowy

0,015

0,800

0,019

2

Cegła pełna

0,120

0,770

0,156

3

Wełna mineralna

0,050

0,033

1,515

4

Tynk cementowy na siatce z włókna szklanego

0,006

1,000

0,006

-

Opór przejmowania od strony wewnętrznej

-

-

0,130

Środowisko wewnętrzne nieogrzewane



Suma oporów

1,956



Obliczenie współczynnika przenikania ciepła dla ściany wewnętrznej miedzy ogrzewaną i nie ogrzewaną częścią piwnicy

Obliczanie poprawionego współczynnika przenikania ciepła

Przyjęto łączniki o średnicy całkowitej 10 mm, długość 100 mm w tym 50 mm zakotwienia

Poprawkę ze względu na łączniki metalowe obliczamy ze wzoru:

Poprawka jest blika zero. Należy przyjąć:

      1. Posadzka nad nieogrzewaną częścią piwnicy

Posadzka nad nieogrzewaną częścią piwnicy

Nr

Warstwa

1

Powietrze po stronie cieplejsze



0,170

2

Płytki ceramiczne

-

-

-

3

Warstwa wyrównawcza

0,040

0,770

0,052

4

Folia PE



0,000

5

Styropian twardy EPS 20

0,080

0,042

1,905

6

Strop Teriva

0,240

1,700

0,141

7

Tynk cementowo-wapienny

0,015

0,820

0,018

8

Powietrze po stronie zewnętrznej



0,170



Opór całkowity

2,456



Obliczenie współczynnika przenikania ciepła dla posadzki nad nieogrzewaną częścią piwnicy

      1. Ściana przy gruncie

Ściana przy gruncie

Nr

Warstwa

1

Powietrze po stronie cieplejszej



0,13

2

Tynk cementowo-wapienny

0,02

0,820

0,02

3

Gazobeton 800

0,24

0,380

0,63

4

Izolacja przeciwwilgociowa

-

-

-

5

Wełna mineralna

0,12

0,033

3,64

6

Cegła pełna

0,12

0,770

0,16

7

Folia kubełkowa

-

-

-

Grunt



Opór całkowity

4,58

Obliczenie współczynnika przenikania ciepła dla ściany przy gruncie

Z tablic 7 z PN EN 12831 odczytano dla:

      1. Strop nad wystającą częścią salonu

Strop nad wystająca częścią salonu

Nr

Warstwa

1

Opór przejmowania od strony wewnętrznej

-

-

0,130

2

Styropian twardy EPS 20

0,16

0,042

3,810

3

Płyta żelbetowa

0,35

1,150

0,304

4

Opór przejmowania od strony zewnętrznej

-

-

0,040



Suma oporów

4,284



Obliczenie współczynnika przenikania ciepła
