Analogowe Układy Elektroniczne- Laboratorium
Skład zespołu: Grzegorz Machowski Wojciech Lichoń		Temat ćwiczenia Para różnicowa
Kierunek	Data wykonania ćwiczenia	Data złożenia sprawozdania	Ocena
3 ET-DI	12.10.2009r	26.10.2009r
Uwagi

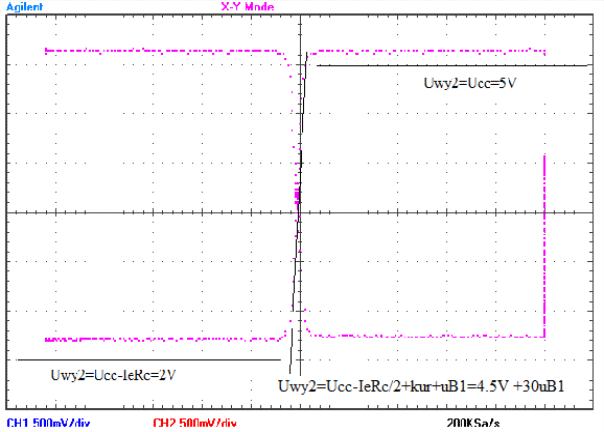

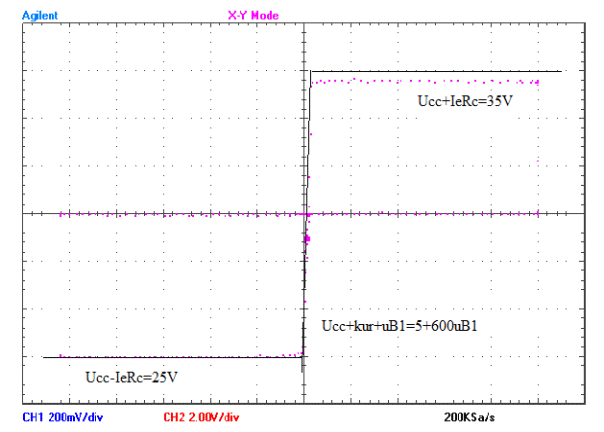

1. Obserwacja charakterystyk przejściowych układu różnicowego

1

2

3

4

5

6

2. Wzmocnienie małosygnałowe układu różnicowego

Pomiar wzmocnienia różnicowego

Zasilanie emiterów	Obciążenie	U­r	UWY1	UWY2
		mV	V	V	Pomiar			Teoria
=0,5mV	=2kΩ	0	4,64	4,63	-10	10	20	10	10	20
		5	4,59	4,68
=1,5 mV	=2kΩ	0	3,69	3,67	-26	28	54	30	30	60
		5	3,56	3,81
=1,5 mV =10 kΩ	=2kΩ	0	3,74	3,72	-26	26	52	30	30	60
		5	3,61	3,85
=1,5 mV	Dyn. =2kΩ	0	-	5,17	-	52	52	-	60	60
		5	-	5,43
=1,5 mV	Dyn. =2kΩ	0	-	5,29	-	476	476	-	600	600
		5	-	7,67
=1,5 mV =10 kΩ	Dyn. =2kΩ	0	-	5,16	-	48	48	-	60	60
		5	-	5,42

Wykorzystane wzory:

Pomiar wzmocnienia sumacyjnego

Zasilanie emiterów	Obciążenie	U­S	UWY1	UWY2
		V	V	V	Pomiar			Teoria
=0,5mV	=2kΩ	-1.96	4.6431	4.6348	-1,5∙10^-4	0,5∙10^-4	2∙10^-4	-
		2.3	4.6428	4.6347
=1,5 mV	=2kΩ	-1.96	3.6934	3.6768	-5∙10^-4	2,7∙10^-4	7,7∙10^-4	-
		2.3	3.6914	3.6759
=1,5 mV =10 kΩ	=2kΩ	-1.96	3.9354	3.9188	1,5∙10^-3	9,6∙10^-2	9,7∙10^-2	-0.1
		2.3	3.9413	3.5214
=1,5 mV	Dyn. =2kΩ	-1.96	-	5.1654	-	2,2∙10^-3	2,2∙10^-3	-
		2.3	-	5.1745
=1,5 mV	Dyn. =2kΩ	-1.96	-	5.3042	-	1,2∙10^-2	1,2∙10^-2	-
		2.3	-	7.3512
=1,5 mV =10 kΩ	Dyn. =2kΩ	-1.96	-	5.1619	-	3,3∙10^-3	3,3∙10^-3	-0.1
		2.3	-	5.1751

Wykorzystane wzory:

96.48	106.02	100
94.32	100.02	96.92
84.78	48.65	54.58
	87.47	87.47
	91.97	91.97
	83.25	83,25

Wykresy dla przypadku 4:

Wzmocnienie różnicowe

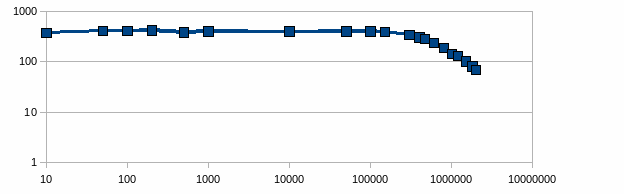

Wzmocnienie sumacyjne

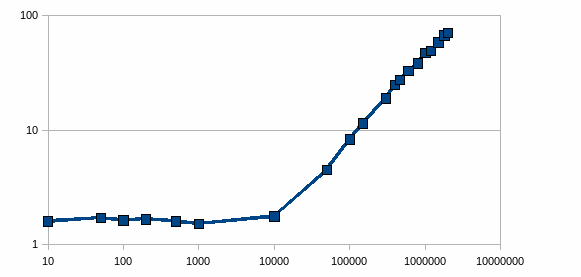

CMRR

Wnioski:

Różnicę między wartościami wzmocnienia różnicowego w przypadkach 1 i 2 można wyjaśnić zmianą transkonduktancji małosygnałowej tranzystora, która jest proporcjonalna do prądu kolektora. Ponieważ możemy przyjąć równość prądów kolektora i emitera, w efekcie wzmocnienie to jest proporcjonalne do prądu zasilania emiterów, zgodnie ze wzorem

.

Pomiędzy przypadkami 4 i 5 widać prawie dziesięciokrotną zmianę wzmocnienia różnicowego, co jest spowodowane zwiększeniem rezystancji w kolektorze przy zachowaniu tego samego prądu zasilania emiterów. Maksymalna wartość tego wzmocnienia jest ograniczona przez konduktancję wyjściową tranzystora.

Zwiększenie wartości R_C do 20 kΩ przy obciążeniu liniowym, spowodowałoby wejście tranzystorów w stan zatkania, a co za tym idzie, układ przestałby pracować jako wzmacniacz.
