Belki drewniane

Elementy drewniane











Materiał:




Przekrój



Drewno klasy C33
Rdm = 18.5 MPa
szerokość b = 5 cm


Rdc = 13.5 MPa
wysokość h = 20 cm






pole przekroju
A = 100 cm2


Em = 10000 MPa
moment bezwładności
Ix = 3333 cm4


m = 1.0



Iy = 208 cm4






wskaźnik wytrzymałości
Wx = 333.3 cm3








Wy = 83.3 cm3
STROP



















sytuacja projektowana wariant I - obciążenia stałe

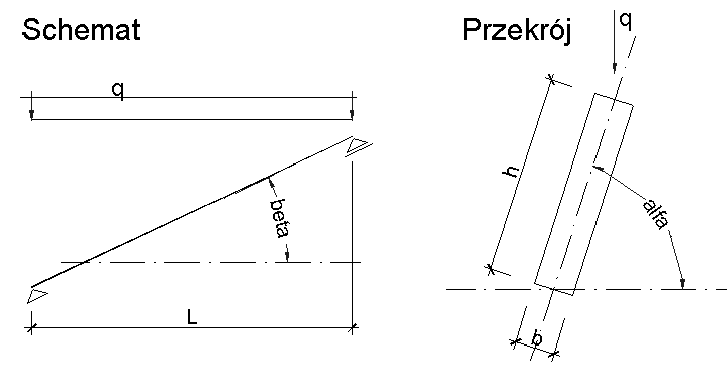

Geometria



rozpiętość w rzucie
L = 295 cm
rozpiętość rzeczywista
Lo = 385 cm
nachylenie
alfa = 0 deg


beta = 40 deg
Obciążenia



powierzchniowe
q = 0.00 kN/m2
prostopadłe
p = 0.00 kN/m2
gamma f
gf = 1.3

















Rozstaw belek
s = 87 cm











Siły przekrojowe od obciążeń dodatkowych



Siły przekrojowe




zestawienie na jeden element nośny
moment całkowity
M = 0.00 kNm
moment zginający
M = 3.10 kNm


Mx = 0.00 kNm


Mx = 3.10 kNm


My = 0.00 kNm


My = 0.00 kNm
siła podłużna
N = 0.00 kN
siła podłużna
N = 13.70 kN











Rezultaty: nośność:
60%

ugięcie: 91% fdop = 1.3 cm











STROP



















sytuacja projektowana wariant I - obciążenia zmienne
Geometria



rozpiętość w rzucie
L = 655 cm
rozpiętość rzeczywista
Lo = 655 cm
nachylenie
alfa = 0 deg


beta = 0 deg
Obciążenia



powierzchniowe
q = 2.10 kN/m2
prostopadłe
p = 0.00 kN/m2
gamma f
gf = 1.4

















Rozstaw belek
s = 87 cm











Siły przekrojowe od obciążeń dodatkowych



Siły przekrojowe




zestawienie na jeden element nośny
moment całkowity
M = 11.26 kNm
moment zginający
M = 0.00 kNm


Mx = 11.26 kNm


Mx = 3.10 kNm


My = 0.00 kNm


My = 0.00 kNm
siła podłużna
N = 0.00 kN
siła podłużna
N = 0.00 kN











Rezultaty: nośność:
209%

ugięcie: 576% fdop = 2.2 cm
