Overview

obliczenia
wykres1a
wykres1b
wykres1c
Strojnik równoległy 1
Strojnik równoległy 2
dolno-przepustowy 1
dolno-przepustowy 2
pasmowo-przepustowy 1
pasmowo-przepustowy 2
YIG 1
YIG 2
yig 1a
yig2a

Sheet 1: obliczenia

tabela 1a						tabela 1b
f	Ud1	Ud2	Pwe	Ppad_2		f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[µW]	[µW]		[MHz]	[mV]	[mV]	[µW]	[µW]
600	12.00	8.70	13.33	9.67		1700	10.00	9.50	11.11	10.56
800	12.50	9.70	13.89	10.78		1710	9.50	11.00	10.56	12.22
1000	11.00	11.00	12.22	12.22		1716	9.50	11.00	10.56	12.22
1100	11.00	13.00	12.22	14.44		1718	9.50	11.00	10.56	12.22
1400	8.00	12.50	8.89	13.89		1720	9.50	11.00	10.56	12.22
1800	7.00	11.30	7.78	12.56		1722	9.50	11.00	10.56	12.22
2200	7.50	13.00	8.33	14.44		1724	9.50	11.00	10.56	12.22
2600	9.00	10.00	10.00	11.11		1726	9.50	11.50	10.56	12.78
2760	7.00	8.50	7.78	9.44		1728	9.50	11.50	10.56	12.78
2800	8.50	10.00	9.44	11.11		1730	9.00	12.00	10.00	13.33
2810	8.50	11.00	9.44	12.22		1732	9.00	12.30	10.00	13.67
2840	8.00	14.00	8.89	15.56		1734	9.00	12.90	10.00	14.33
2850	6.00	9.00	6.67	10.00		1736	9.00	13.40	10.00	14.89
2900	8.00	8.00	8.89	8.89		1738	9.00	14.00	10.00	15.56
3100	7.50	9.00	8.33	10.00		1740	9.00	14.60	10.00	16.22
3200	7.50	8.00	8.33	8.89		1742	8.80	15.00	9.78	16.67
3600	7.00	7.00	7.78	7.78		1744	8.70	15.00	9.67	16.67
4000	6.00	9.00	6.67	10.00		1758	8.50	10.50	9.44	11.67

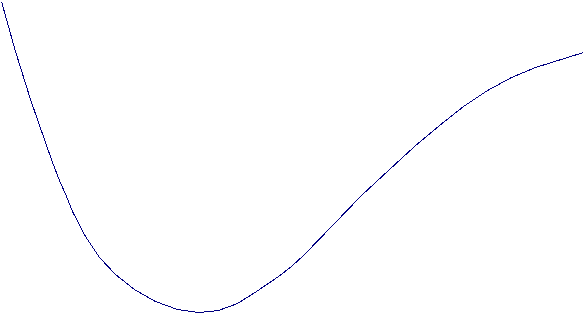

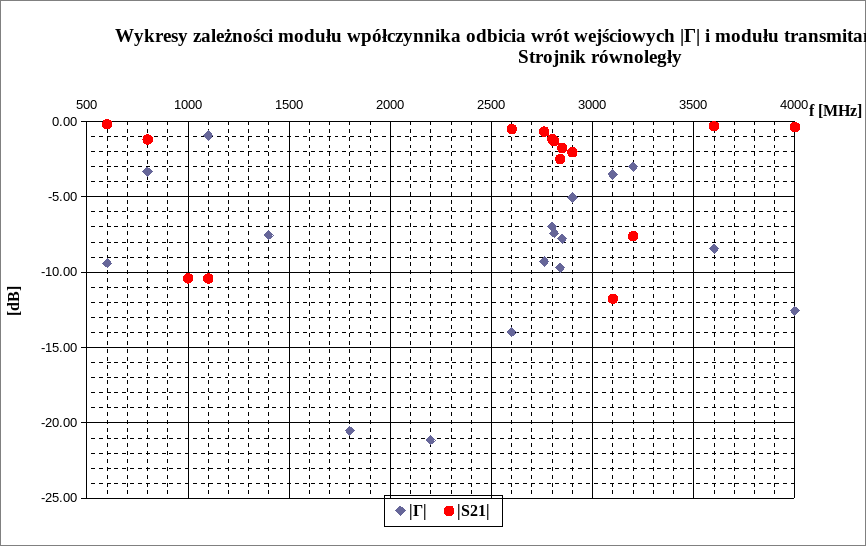

Tabela 1c						Tabela 2
f	Ud1	Ud2	Pwe	Ppad_2		f	Ud1	Ud2	Pwy	Podb_2	\| Γ \|	\| Γ \|	WFS	\| S21 \|	\| S21 \|
[MHz]	[mV]	[mV]	[µW]	[µW]		[MHz]	[mV]	[mV]	[µW]	[µW]	[V/V]	[dB]	WFS	[V/V]	[dB]
2968	8.00	5.00	8.89	5.56		600	11.50	1.00	12.78	1.11	0.34	-9.40	2.03	0.98	-0.18
2970	8.00	5.50	8.89	6.11		800	9.50	4.50	10.56	5.00	0.68	-3.34	5.27	0.87	-1.19
2976	8.00	7.00	8.89	7.78		1000	1.00	12.20	1.11	13.56	1.05	0.45	18.00	0.30	-10.41
2980	8.00	8.00	8.89	8.89		1100	1.00	10.50	1.11	11.67	0.90	-0.93	18.75	0.30	-10.41
2984	8.20	8.20	9.11	9.11		1400	9.00	2.20	10.00	2.44	0.42	-7.54	2.45	1.06	0.51
2986	8.40	7.90	9.33	8.78		1800	8.60	0.10	9.56	0.11	0.09	-20.53	1.21	1.11	0.89
2988	8.50	7.50	9.44	8.33		2200	9.00	0.10	10.00	0.11	0.09	-21.14	1.19	1.10	0.79
2990	8.60	7.20	9.56	8.00		2600	8.00	0.40	8.89	0.44	0.20	-13.98	1.50	0.94	-0.51
2992	8.70	6.80	9.67	7.56		2760	6.00	1.00	6.67	1.11	0.34	-9.29	2.04	0.93	-0.67
2994	8.80	6.50	9.78	7.22		2800	6.50	2.00	7.22	2.22	0.45	-6.99	2.62	0.87	-1.17
2996	8.90	6.20	9.89	6.89		2810	6.30	2.00	7.00	2.22	0.43	-7.40	2.49	0.86	-1.30
2998	8.90	6.00	9.89	6.67		2840	4.50	1.50	5.00	1.67	0.33	-9.70	1.97	0.75	-2.50
3000	8.90	5.80	9.89	6.44		2850	4.00	1.50	4.44	1.67	0.41	-7.78	2.38	0.82	-1.76
3002	8.90	5.80	9.89	6.44		2900	5.00	2.50	5.56	2.78	0.56	-5.05	3.54	0.79	-2.04
3006	8.90	6.10	9.89	6.78		3100	0.50	4.00	0.56	4.44	0.67	-3.52	5.00	0.26	-11.76
3010	8.80	6.50	9.78	7.22		3200	1.30	4.00	1.44	4.44	0.71	-3.01	5.83	0.42	-7.61
3014	8.60	7.20	9.56	8.00		3600	6.50	1.00	7.22	1.11	0.38	-8.45	2.22	0.96	-0.32
3020	8.50	8.40	9.44	9.33		4000	5.50	0.50	6.11	0.56	0.24	-12.55	1.62	0.96	-0.38

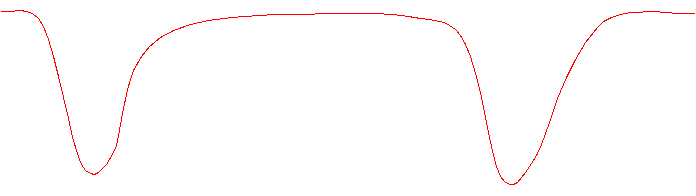

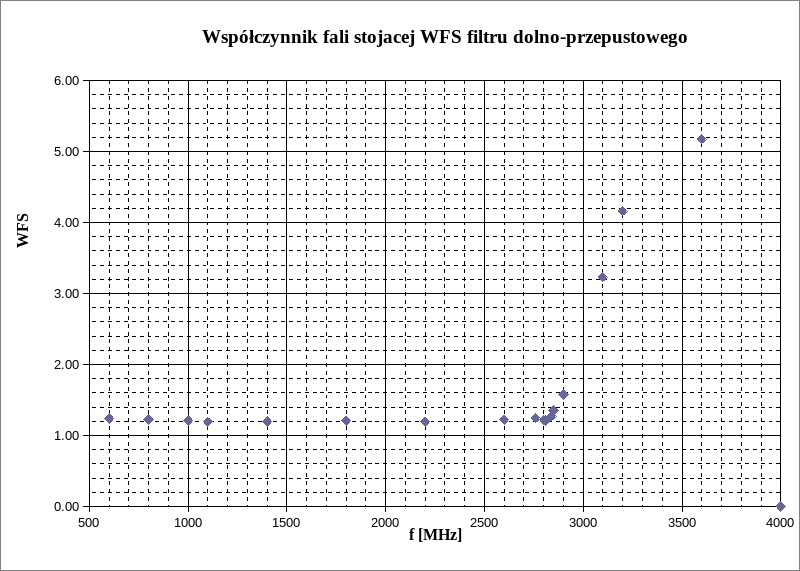

Tabela 3
f	Ud1	Ud2	Pwy	Podb_2	\| Γ \|	\| Γ \|	WFS	\| S21 \|	\| S21 \|
[MHz]	[mV]	[mV]	[µW]	[µW]	[V/V]	[dB]	WFS	[V/V]	[dB]
600	12.00	0.10	13.33	0.11	0.11	-19.40	1.24	1.00	0.00
800	11.50	0.10	12.78	0.11	0.10	-19.87	1.23	0.96	-0.36
1000	10.70	0.10	11.89	0.11	0.10	-20.41	1.21	0.99	-0.12
1100	11.20	0.10	12.44	0.11	0.09	-21.14	1.19	1.01	0.08
1400	11.00	0.10	12.22	0.11	0.09	-20.97	1.20	1.17	1.38
1800	9.50	0.10	10.56	0.11	0.09	-20.53	1.21	1.16	1.33
2200	9.00	0.10	10.00	0.11	0.09	-21.14	1.19	1.10	0.79
2600	8.00	0.10	8.89	0.11	0.10	-20.00	1.22	0.94	-0.51
2760	7.00	0.10	7.78	0.11	0.11	-19.29	1.24	1.00	0.00
2800	7.50	0.10	8.33	0.11	0.10	-20.00	1.22	0.94	-0.54
2810	7.50	0.10	8.33	0.11	0.10	-20.41	1.21	0.94	-0.54
2840	6.50	0.20	7.22	0.22	0.12	-18.45	1.27	0.90	-0.90
2850	5.50	0.20	6.11	0.22	0.15	-16.53	1.35	0.96	-0.38
2900	6.50	0.40	7.22	0.44	0.22	-13.01	1.58	0.90	-0.90
3100	5.50	2.50	6.11	2.78	0.53	-5.56	3.23	0.86	-1.35
3200	4.50	3.00	5.00	3.33	0.61	-4.26	4.16	0.77	-2.22
3600	1.00	3.20	1.11	3.56	0.68	-3.40	5.18	0.38	-8.45
4000	0.20	6.50	0.22	7.22	1.00	-0.01	0.00	0.18	-14.77

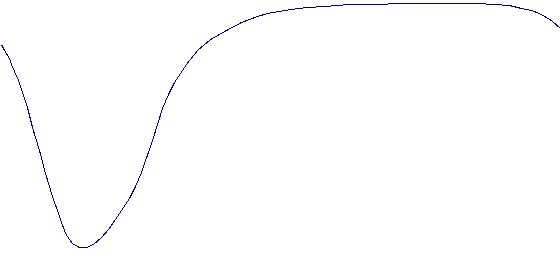

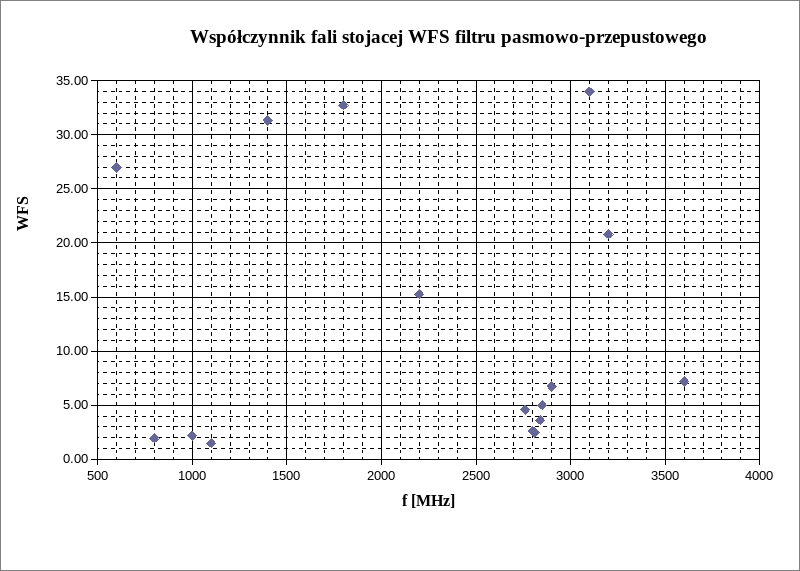

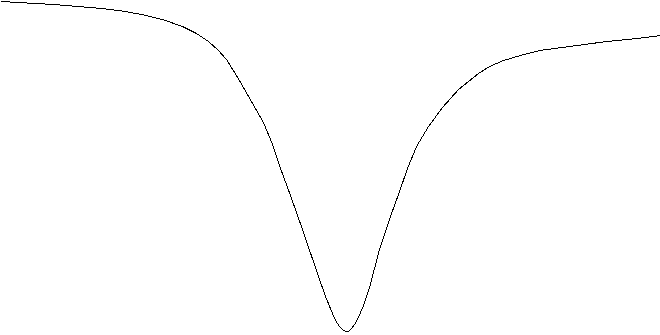

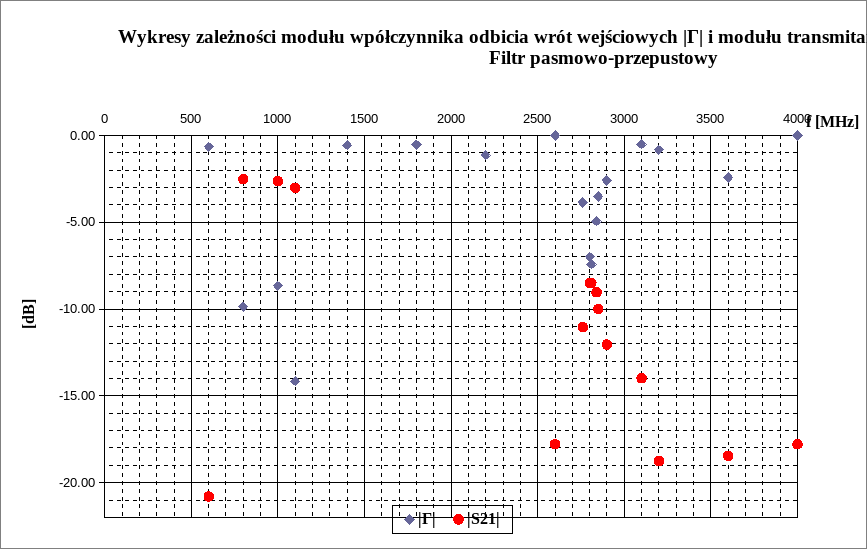

Tabela 4
f	Ud1	Ud2	Pwy	Podb_2	\| Γ \|	\| Γ \|	WFS	\| S21 \|	\| S21 \|
[MHz]	[mV]	[mV]	[µW]	[µW]	[V/V]	[dB]	WFS	[V/V]	[dB]
600	0.10	7.50	0.11	8.33	0.93	-0.64	26.96	0.09	-20.79
800	7.00	1.00	7.78	1.11	0.32	-9.87	1.95	0.75	-2.52
1000	6.00	1.50	6.67	1.67	0.37	-8.65	2.17	0.74	-2.63
1100	5.50	0.50	6.11	0.56	0.20	-14.15	1.49	0.71	-3.01
1400	0.10	11.00	0.11	12.22	0.94	-0.56	31.30	0.00	-60.00
1800	0.10	10.00	0.11	11.11	0.94	-0.53	32.74	0.00	-60.00
2200	0.10	10.00	0.11	11.11	0.88	-1.14	15.27	0.00	-60.00
2600	0.15	8.00	0.17	8.89	1.00	-0.01	1999	0.13	-17.78
2760	0.55	3.50	0.61	3.89	0.64	-3.85	4.58	0.28	-11.05
2800	1.20	2.00	1.33	2.22	0.45	-6.99	2.62	0.38	-8.50
2810	1.20	2.00	1.33	2.22	0.43	-7.40	2.49	0.38	-8.50
2840	1.00	4.50	1.11	5.00	0.57	-4.93	3.62	0.35	-9.03
2850	0.60	4.00	0.67	4.44	0.67	-3.52	5.00	0.32	-10.00
2900	0.50	4.40	0.56	4.89	0.74	-2.60	6.74	0.25	-12.04
3100	0.30	8.00	0.33	8.89	0.94	-0.51	33.97	0.20	-13.98
3200	0.10	6.60	0.11	7.33	0.91	-0.84	20.81	0.12	-18.75
3600	0.10	4.00	0.11	4.44	0.76	-2.43	7.19	0.12	-18.45
4000	0.10	6.00	0.11	6.67	1.00	-0.01	1999	0.13	-17.78

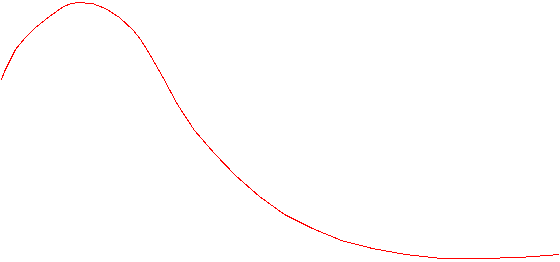

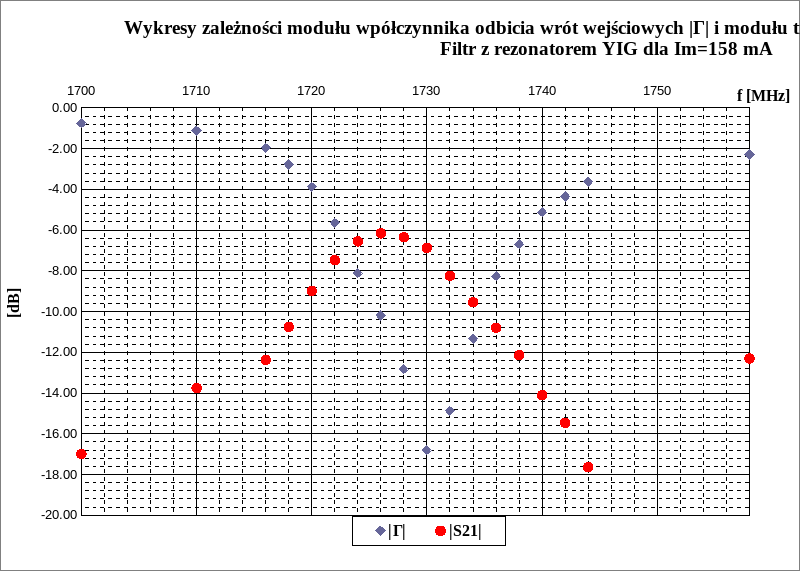

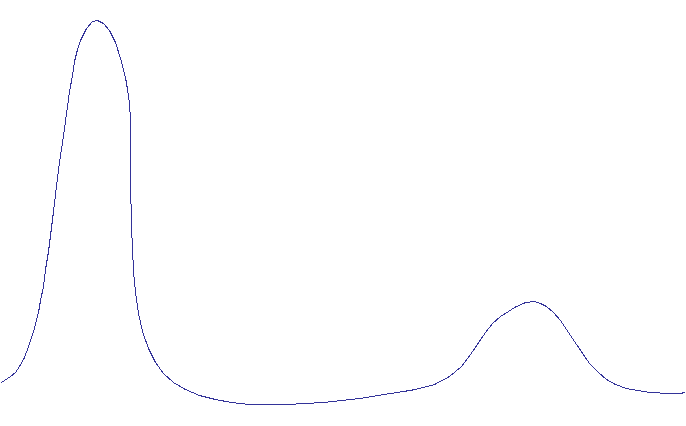

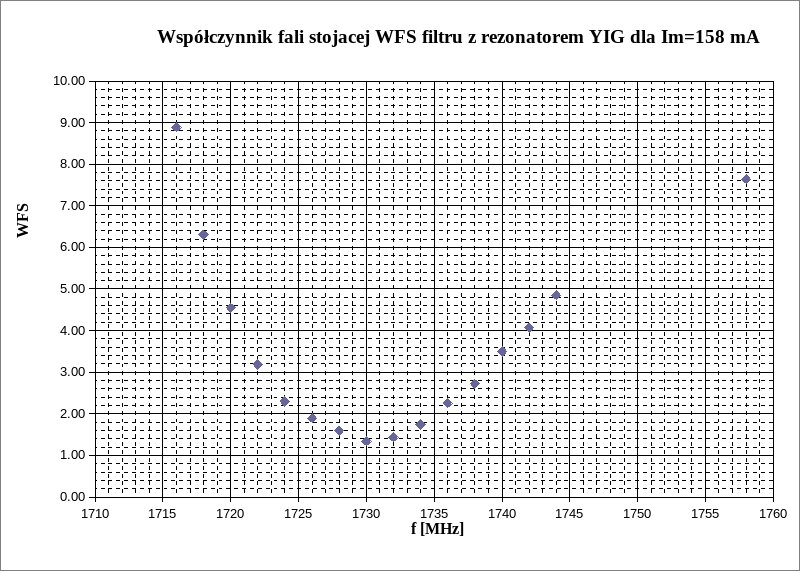

Tabela 5
f	Ud1	Ud2	Pwy	Podb_2	\| Γ \|	\| Γ \|	WFS	\| S21 \|	\| S21 \|
[MHz]	[mV]	[mV]	[µW]	[µW]	[V/V]	[dB]	WFS	[V/V]	[dB]
1700	0.20	8.00	0.22	8.89	0.92	-0.75	23.29	0.14	-16.99
1710	0.40	8.50	0.44	9.44	0.88	-1.12	15.54	0.21	-13.76
1716	0.55	7.00	0.61	7.78	0.80	-1.96	8.89	0.24	-12.37
1718	0.80	5.80	0.89	6.44	0.73	-2.78	6.30	0.29	-10.75
1720	1.20	4.50	1.33	5.00	0.64	-3.88	4.55	0.36	-8.99
1722	1.70	3.00	1.89	3.33	0.52	-5.64	3.19	0.42	-7.47
1724	2.10	1.70	2.33	1.89	0.39	-8.11	2.30	0.47	-6.56
1726	2.30	1.10	2.56	1.22	0.31	-10.19	1.90	0.49	-6.16
1728	2.20	0.60	2.44	0.67	0.23	-12.83	1.59	0.48	-6.35
1730	1.85	0.25	2.06	0.28	0.14	-16.81	1.34	0.45	-6.87
1732	1.35	0.40	1.50	0.44	0.18	-14.88	1.44	0.39	-8.24
1734	1.00	0.95	1.11	1.06	0.27	-11.33	1.74	0.33	-9.54
1736	0.75	2.00	0.83	2.22	0.39	-8.26	2.26	0.29	-10.79
1738	0.55	3.00	0.61	3.33	0.46	-6.69	2.72	0.25	-12.14
1740	0.35	4.50	0.39	5.00	0.56	-5.11	3.50	0.20	-14.10
1742	0.25	5.50	0.28	6.11	0.61	-4.36	4.07	0.17	-15.47
1744	0.15	6.50	0.17	7.22	0.66	-3.63	4.85	0.13	-17.63
1758	0.50	6.20	0.56	6.89	0.77	-2.29	7.64	0.24	-12.30

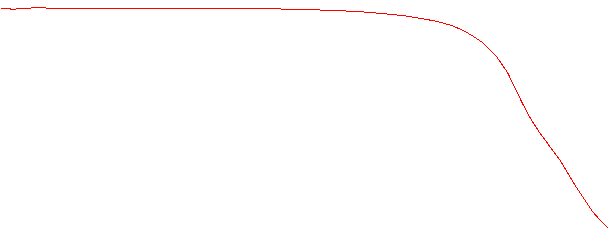

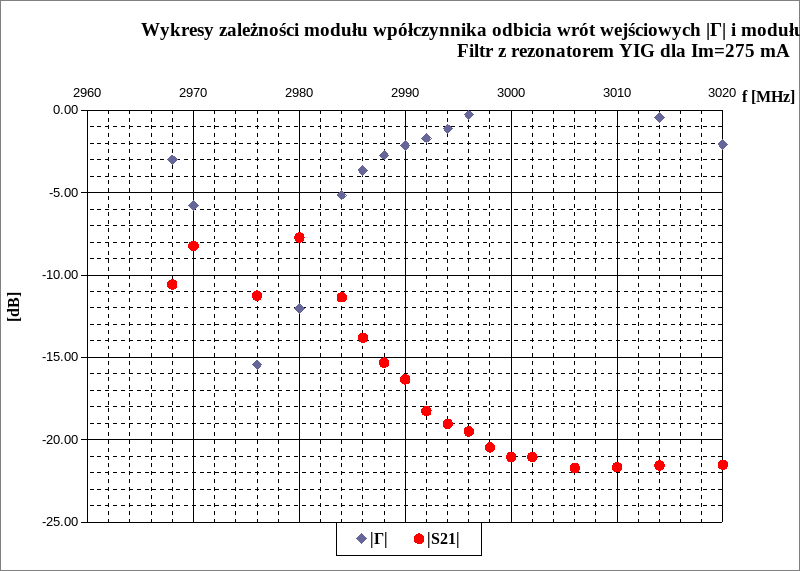

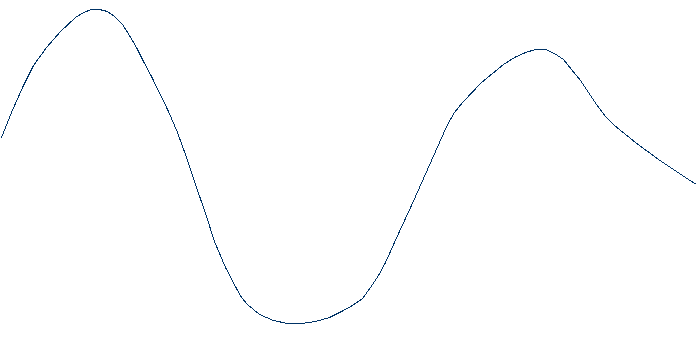

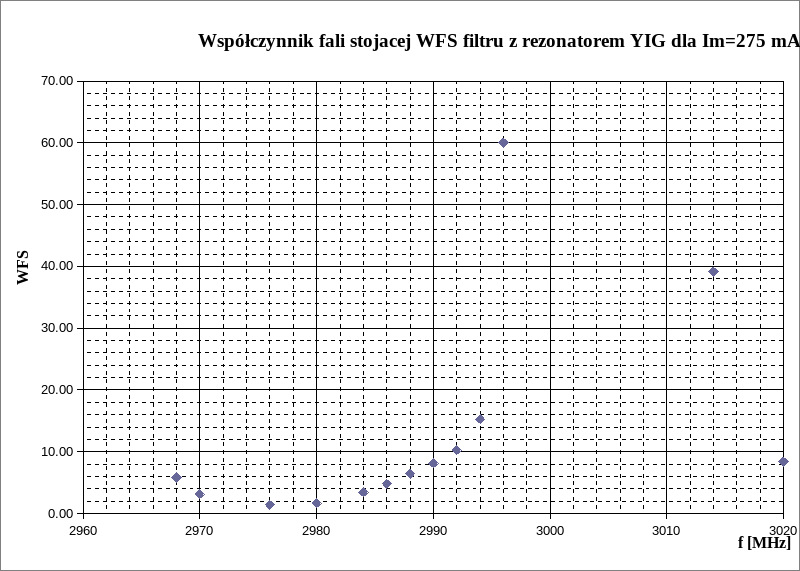

Tabela 6
f	Ud1	Ud2	Pwy	Podb_2	\| Γ \|	\| Γ \|	WFS	\| S21 \|	\| S21 \|
[MHz]	[mV]	[mV]	[µW]	[µW]	[V/V]	[dB]	WFS	[V/V]	[dB]
2968	0.70	2.50	0.78	2.78	0.71	-3.01	5.83	0.30	-10.58
2970	1.20	1.45	1.33	1.61	0.51	-5.79	3.11	0.39	-8.24
2976	0.60	0.20	0.67	0.22	0.17	-15.44	1.41	0.27	-11.25
2980	1.35	0.50	1.50	0.56	0.25	-12.04	1.67	0.41	-7.73
2984	0.60	2.50	0.67	2.78	0.55	-5.16	3.47	0.27	-11.36
2986	0.35	3.40	0.39	3.78	0.66	-3.66	4.81	0.20	-13.80
2988	0.25	4.00	0.28	4.44	0.73	-2.73	6.42	0.17	-15.31
2990	0.20	4.40	0.22	4.89	0.78	-2.14	8.16	0.15	-16.33
2992	0.13	4.60	0.14	5.11	0.82	-1.70	10.27	0.12	-18.26
2994	0.11	5.00	0.12	5.56	0.88	-1.14	15.27	0.11	-19.03
2996	0.10	5.80	0.11	6.44	0.97	-0.29	59.98	0.11	-19.49
2998	0.08	6.40	0.09	7.11	1.03	0.28	-61.98	0.09	-20.46
3000	0.07	6.80	0.08	7.56	1.08	0.69	-25.16	0.09	-21.04
3002	0.07	7.20	0.08	8.00	1.11	0.94	-18.52	0.09	-21.04
3006	0.06	7.50	0.07	8.33	1.11	0.90	-19.38	0.08	-21.71
3010	0.06	7.10	0.07	7.89	1.05	0.38	-45.31	0.08	-21.66
3014	0.06	6.50	0.07	7.22	0.95	-0.44	39.12	0.08	-21.56
3020	0.06	5.20	0.07	5.78	0.79	-2.08	8.38	0.08	-21.51

Sheet 2: wykres1a

tabela 1a
f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[µW]	[µW]
600	12.00	8.70	13.33	9.67
800	11.50	9.70	12.78	10.78
1000	11.00	11.00	12.22	12.22
1100	11.00	13.00	12.22	14.44
1400	11.00	12.50	12.22	13.89
1800	8.00	11.50	8.89	12.78
2200	7.50	13.00	8.33	14.44
2600	9.00	10.00	10.00	11.11
2760	7.00	8.50	7.78	9.44
2800	8.50	10.50	9.44	11.67
2810	8.50	11.00	9.44	12.22
2840	8.00	14.00	8.89	15.56
2850	6.00	9.00	6.67	10.00
2900	8.00	8.00	8.89	8.89
3100	7.50	9.00	8.33	10.00
3200	7.50	8.00	8.33	8.89
3600	7.00	7.00	7.78	7.78
4000	6.00	9.00	6.67	10.00

Sheet 3: wykres1b

tabela 1b
f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[µW]	[µW]
1700	10.00	9.50	11.11	10.56
1710	9.50	11.00	10.56	12.22
1716	9.50	11.00	10.56	12.22
1718	9.50	11.00	10.56	12.22
1720	9.50	11.00	10.56	12.22
1722	9.50	11.20	10.56	12.44
1724	9.50	11.30	10.56	12.56
1726	9.50	11.40	10.56	12.67
1728	9.50	11.60	10.56	12.89
1730	9.30	12.00	10.33	13.33
1732	9.20	12.30	10.22	13.67
1734	9.10	12.90	10.11	14.33
1736	9.00	13.40	10.00	14.89
1738	8.90	14.00	9.89	15.56
1740	8.90	14.60	9.89	16.22
1742	8.80	15.00	9.78	16.67
1744	8.70	15.00	9.67	16.67
1758	8.50	10.50	9.44	11.67

Sheet 4: wykres1c

Tabela 1c
f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[µW]	[µW]
2968	8.00	5.00	8.89	5.56
2970	8.00	5.50	8.89	6.11
2976	8.00	7.00	8.89	7.78
2980	8.00	8.00	8.89	8.89
2984	8.20	8.20	9.11	9.11
2986	8.40	7.90	9.33	8.78
2988	8.50	7.50	9.44	8.33
2990	8.60	7.20	9.56	8.00
2992	8.70	6.80	9.67	7.56
2994	8.80	6.50	9.78	7.22
2996	8.90	6.20	9.89	6.89
2998	8.90	6.00	9.89	6.67
3000	8.90	5.80	9.89	6.44
3002	8.90	5.80	9.89	6.44
3006	8.90	6.10	9.89	6.78
3010	8.80	6.50	9.78	7.22
3014	8.60	7.20	9.56	8.00
3020	8.50	8.40	9.44	9.33
