GEOMETRISCHE KONTROLLE | KMX SWING 7xx | ||||||||||||||||||||||||||
Kunde : | Maschine Nr: | Serie : | Monteur : | Datum : | |||||||||||||||||||||||
MESKO | 228 | 20 | BURGUNDER | 8/28/2006 | |||||||||||||||||||||||
Achse | Z1 | X1 | Y1 | U1 | V1 | X2 | Z2 | ||||||||||||||||||||
Referenz | 250 | 213 | 0 | 213 | 0 | 0 | 311 | ||||||||||||||||||||
Weg (mm) | 0 / -250 | 0 / -90 | 358 / -8 | 0 / -90 | 358 / -8 | 0 / -910 | 0 / -230 | ||||||||||||||||||||
Spiel | 0 | 0 | 2 | 3 | 0 | 0 | 1 | ||||||||||||||||||||
HAUPTSPINDEL | |||||||||||||||||||||||||||

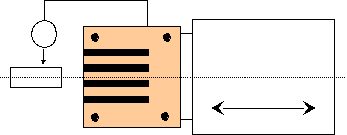

N° | Schema | Messung | Fehler(mm) | ||||||||||||||||||||||||
Zulässig | Gemessen | ||||||||||||||||||||||||||
1 | |||||||||||||||||||||||||||
RUNDLAUFFEHLER | |||||||||||||||||||||||||||
Der Spindel | |||||||||||||||||||||||||||
a) innen | a) 0.010 | 0.008 | |||||||||||||||||||||||||
b) aussen | b) 0.005 | 0.004 | |||||||||||||||||||||||||
2 | |||||||||||||||||||||||||||
RUNDLAUFFEHLER | |||||||||||||||||||||||||||
Des Spanndorns: | |||||||||||||||||||||||||||
a) an der halterung | a) 0.010 | 0.008 | |||||||||||||||||||||||||
b) in 100 mm abst. v. d. Halterung | b) 0.020 | 0.010 | |||||||||||||||||||||||||
3 | |||||||||||||||||||||||||||
PARALLELITÄT | |||||||||||||||||||||||||||
Die Bewegung der Spindelstock | |||||||||||||||||||||||||||
gemessen über 150 mm (Z1) | |||||||||||||||||||||||||||
a) horizontal Ebene | a) 0.030 | 0.020 | |||||||||||||||||||||||||
b) vertikal Ebene | b) 0.020 | 0.010 | |||||||||||||||||||||||||
4 | |||||||||||||||||||||||||||
KOAXIALITÄT | |||||||||||||||||||||||||||
Der Führungsbuchsesitz gegenüber | |||||||||||||||||||||||||||
der Haupspindel | 0.015 | 0.010 | |||||||||||||||||||||||||
5 | |||||||||||||||||||||||||||
PLANLAUF | |||||||||||||||||||||||||||
Der Auflagefläche der Führungsbuschse | |||||||||||||||||||||||||||
(mit durchm.110mm) | 0.015 | 0.013 | |||||||||||||||||||||||||
GEOMETRISCHE KONTROLLE | KMX SWING 7xx | ||||||||||||||||||||
Kunde : | Maschine Nr: | Serie : | Monteur : | Datum : | |||||||||||||||||
MESKO | 228 | 20 | BURGUNDER | 8/28/2006 | |||||||||||||||||
ABGREIFSPINDEL | |||||||||||||||||||||
N° | Schema | Messung | Fehler(mm) | ||||||||||||||||||
Zulässig | Gemessen | ||||||||||||||||||||
6 | |||||||||||||||||||||
RUNDLAUFFEHLER | |||||||||||||||||||||
Der Spindel | |||||||||||||||||||||
a) innen | a) 0.010 | 0.004 | |||||||||||||||||||
b) aussen | b) 0.005 | 0.002 | |||||||||||||||||||
7 | |||||||||||||||||||||
RUNDLAUFFEHLER | |||||||||||||||||||||
Des Spanndorns: | |||||||||||||||||||||
a) an der Halterung | a) 0.010 | 0.006 | |||||||||||||||||||
b) in 100 mm abst. v. d. Halterung | b) 0.020 | 0.010 | |||||||||||||||||||
8 | |||||||||||||||||||||
PARALLELITÄT | |||||||||||||||||||||
Die bewegung des spindelstock | |||||||||||||||||||||
gemessen über 150 mm (Z2) | |||||||||||||||||||||
a) horizontal Ebene | a) 0.030 | 0.010 | |||||||||||||||||||
b) vertikal Ebene | b) 0.030 | 0.015 | |||||||||||||||||||
9 | |||||||||||||||||||||
KOAXIALITÄT | |||||||||||||||||||||
Des Führungsbuchsensitz gegenüber | |||||||||||||||||||||
die Abgreifspindel | 0.020 | 0.010 | |||||||||||||||||||
GEOMETRISCHE KONTROLLE | KMX SWING 7xx | |||||||||||||||||||||
Kunde : | Maschine Nr: | Serie : | Monteur : | Datum : | ||||||||||||||||||
MESKO | 228 | 20 | BURGUNDER | 8/28/2006 | ||||||||||||||||||
STIRNGERÄT | ||||||||||||||||||||||
N° | Schema | Messung | Fehler(mm) | |||||||||||||||||||
Zulässig | Gemessen | |||||||||||||||||||||
10 | ||||||||||||||||||||||
PARALLELITÄT | ||||||||||||||||||||||
Schlittenbewegung | ||||||||||||||||||||||
gemessen über 150mm (Z2) | ||||||||||||||||||||||
a) horizontal ebene | a) 0.030 | 0.005 | ||||||||||||||||||||
b) vertikale ebene | b) 0.030 | 0.005 | ||||||||||||||||||||
11 | ||||||||||||||||||||||
PARALLELITÄT | ||||||||||||||||||||||
Werkzeug 21 | Werkzeug 24 | |||||||||||||||||||||
Der werkzeughalter | ||||||||||||||||||||||
gemmessen über 100 mm (Z2) | ||||||||||||||||||||||
a) horizontal ebene | a) 0.020 | 0.010 | 0.010 | |||||||||||||||||||
b) vertical ebene | b) 0.020 | 0.010 | 0.012 | |||||||||||||||||||
12 | ||||||||||||||||||||||
ZENTRIERUNG | Werkzeug 21 | Werkzeug 24 | ||||||||||||||||||||
Der Werkzeughaltersitz | 0.020 | 0.010 | 0.012 | |||||||||||||||||||
ENDAPPARAT | ||||||||||||||||||||||
N° | Schema | Messung | Fehler(mm) | |||||||||||||||||||
Zulässig | Gemessen | |||||||||||||||||||||
13 | ||||||||||||||||||||||
ZENTRIERUNG | Werkzeug 11 | Werkzeug 14 | ||||||||||||||||||||
Der Werkzeughaltersitz | 0.020 | 0.006 | 0.006 | |||||||||||||||||||
GEOMETRISCHE KONTROLLE | KMX SWING 7xx | ||||||||||||||||||||
Kunde : | Maschine Nr: | Serie : | Monteur : | Datum : | |||||||||||||||||
MESKO | 228 | 20 | BURGUNDER | 8/28/2006 | |||||||||||||||||
WERKZEUGPOSITIONEN | |||||||||||||||||||||
Hintere Schlitten | 1 | Y01 | Y1 | 0.000 | |||||||||||||||||
2 | Y02 | Y1 | 92.030 | ||||||||||||||||||
3 | Y03 | Y1 | 184.070 | ||||||||||||||||||
4 | Y04 | Y1 | 256.100 | ||||||||||||||||||
5 | Y05 | Y1 | 328.060 | ||||||||||||||||||
Fordere Schlitten | 6 | Y06 | V1 | 0.000 | |||||||||||||||||
7 | Y07 | V1 | 92.000 | ||||||||||||||||||
8 | Y08 | V1 | 184.000 | ||||||||||||||||||
9 | Y09 | V1 | 255.990 | ||||||||||||||||||
10 | Y10 | V1 | 328.000 | ||||||||||||||||||
Endapparat | Axialwerkzeuge | 11 | X11 | X2 | -27.467 | 11 | Z11 | Z2 | 67.100 | ||||||||||||
12 | X12 | X2 | -127.467 | 12 | Z12 | Z2 | 67.100 | ||||||||||||||
13 | X13 | X2 | -227.485 | 13 | Z13 | Z2 | 67.100 | ||||||||||||||
14 | X14 | X2 | -327.462 | 14 | Z14 | Z2 | 67.100 | ||||||||||||||
Abgreifspindel | 20 | X20 | X2 | -904.000 | 20 | Z20 | Z2 | 45.950 | |||||||||||||
Stirngerät | 21 | X21 | X2 | -603.439 | 21 | Z21 | Z2 | 21.800 | |||||||||||||
22 | X22 | X2 | -511.488 | 22 | Z22 | Z2 | 21.800 | ||||||||||||||
23 | X23 | X2 | -419.484 | 23 | Z23 | Z2 | 21.800 | ||||||||||||||
24 | X24 | X2 | -327.462 | 24 | Z24 | Z2 | 21.800 |
