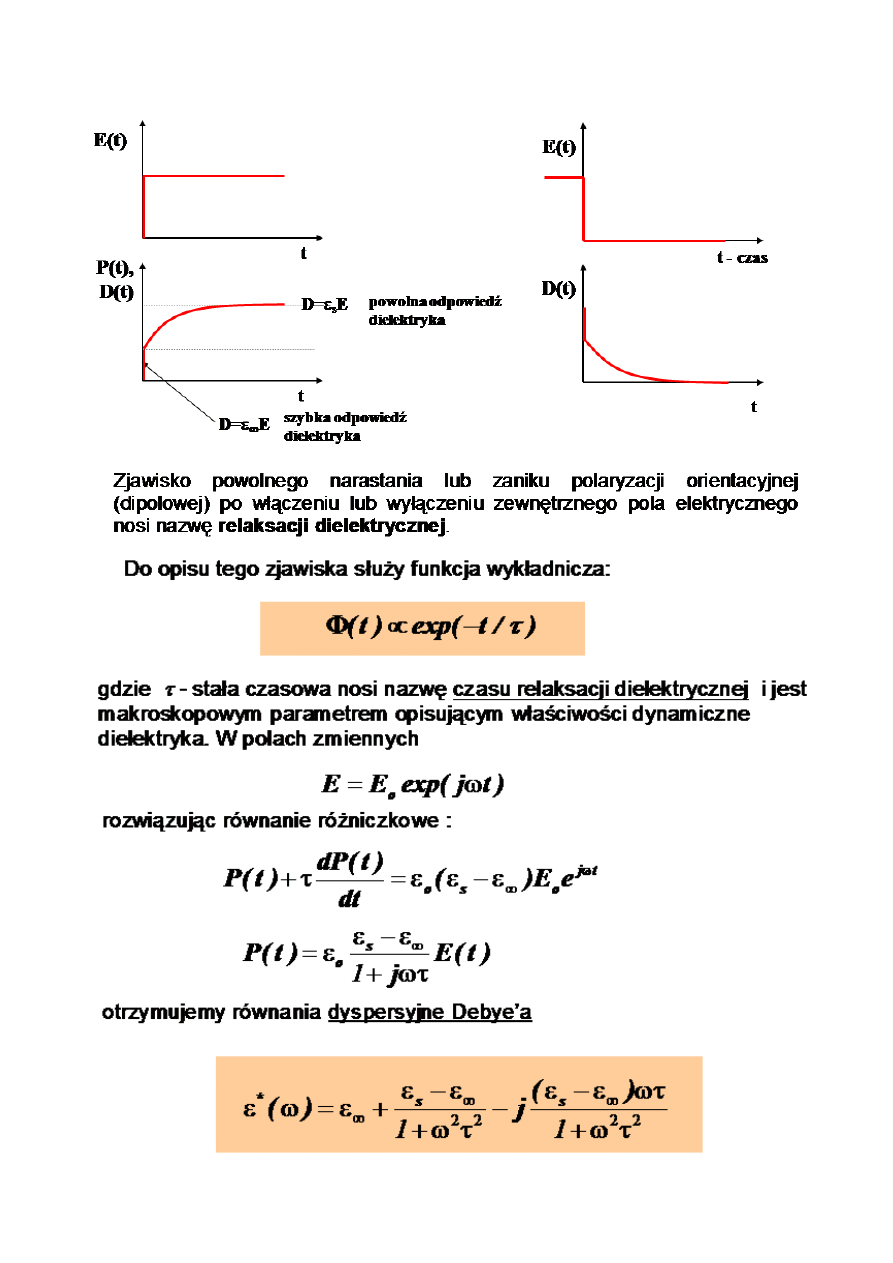

Odpowiedź dielektryka na skokową zmianę pola elektrycznego.

Makroskopowa teoria relaksacji dielektrycznej.

Historia piezoelektryczności.

W 1880 Piotr i Jakub Curie stwierdzili, że na powierzchni niektórych kryształów poddanych
działaniu zewnętrznych naprężeń mechanicznych indukują się ładunki elektryczne. Zjawisko,
występujące w niektórych kryształach, nazwano zjawiskiem piezoelektrycznym.

W rok później Lippman wykazał teoretycznie możliwość istnienia zjawiska odwrotnego, a bracia
Curie potwierdzili doświadczalnie fakt deformowania się kryształów piezoelektrycznych w
zewnętrznym polu elektrycznym.

1917 Langevin – badania nad użyciem płyt kwarcowych do wykrywania obiektow podwodnych
1920 Walter Cady – patent: kryształ kwarcu używany jako element w kontroli częstotliwości

Pierwsze piezoelektryki
• KWARC:
+ Stabilność fiz. i chem.
- czynnik sprzężenia elektromechanicznego
zastosowanie: oscylatory i rezonatory
• SÓL Rochelle’a (Seignette’a)
(NaKC4H4O6×4H2O):
+ efekt piezo (100 razy ↑ od kwarcu)
- rozpuszczalna w wodzie,
- Duża zależność kp i ε od T,
- Kruche,
- pow. 80% wilg. pow.- niemożliwy jest pomiar U

Mikropompki piezoelektryczne.

Piezoelektryczne “mikropompy”
są elementami drukarek atramentowych
Większe urządzenia mogą służyć
do bardzo precyzyjnego dawkowania
płynów.

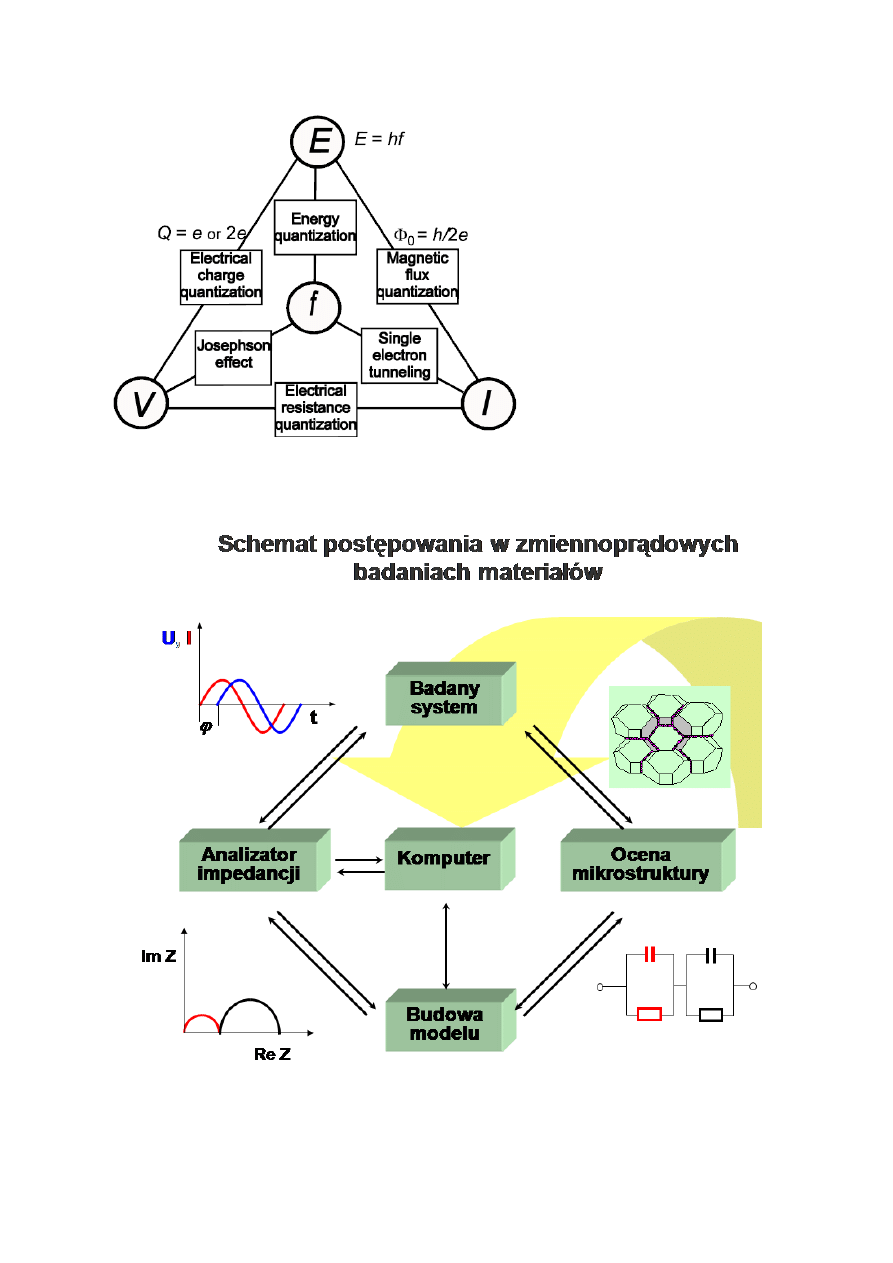

Kwantowa piramida metrologiczna.

Sposób wyznaczania parametrów materiałowych z pomiarów zmienoprądowych.

-np. spektroskopia impedancyjna (opisana wczesniej)

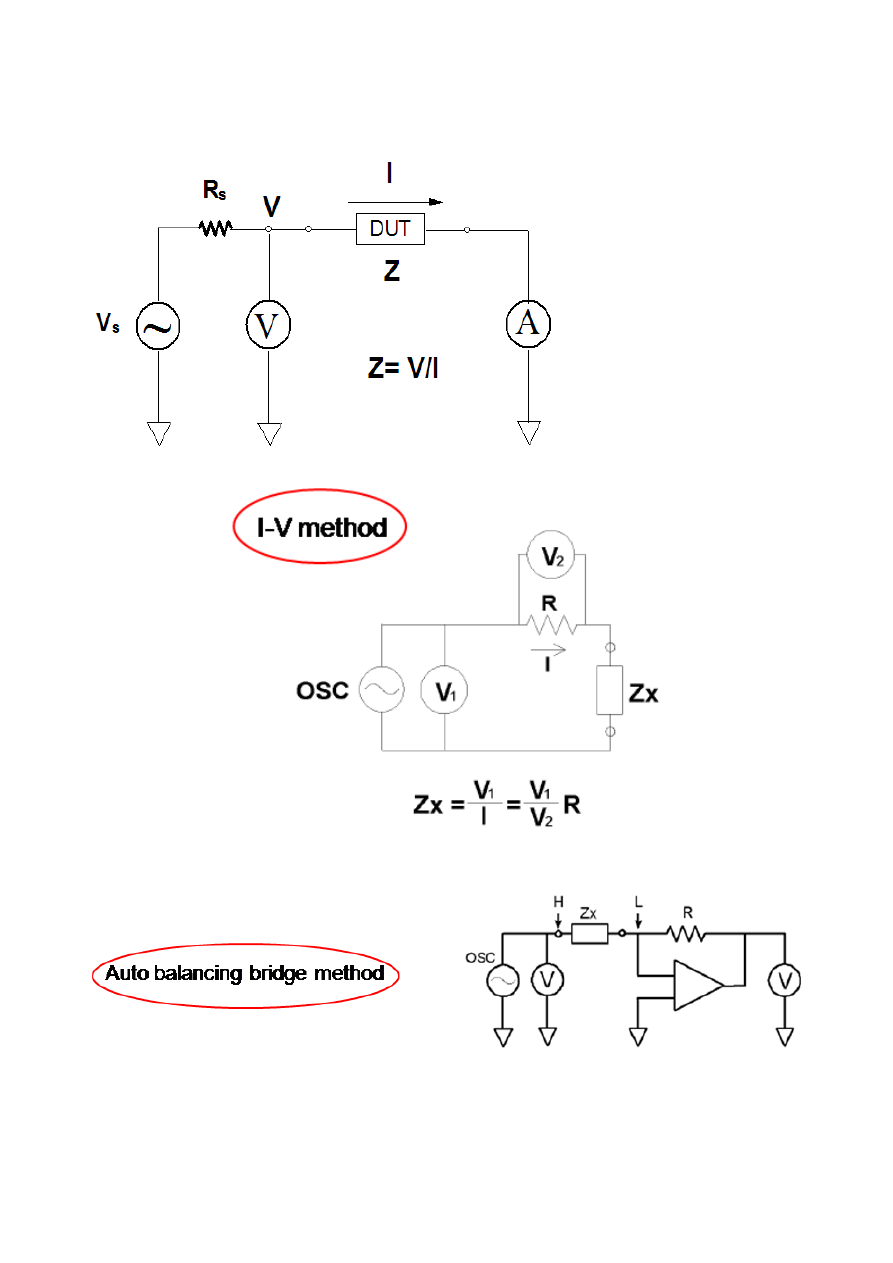

Metody pomiaru impedancji

Prosty układ do pomiaru impedancji

metody pomiaru impedancji
