Von Dipl.-Ing. Gregor Kleine

Wer zwei oder mehrere Netz-
teile parallel schalten will, um
zum Beispiel den zur Verfü-
gung stehenden Ausgangsstrom
zu erhöhen, stößt auf das Pro-
blem, daß diese Netzgeräte auf
exakt die gleiche Ausgangs-
spannung eingestellt werden
müssen, damit die Stromvertei-
lung auf die Netzgeräte eini-
germaßen gleich ist. Aber
schon ein geringer thermischer
Verlauf verschiebt das mühsam
eingependelte Gleichgewicht,
so daß eines der Netzteile
überlastet wird, während das
oder die anderen kaum noch
Strom liefern.
Abhilfe schafft ein IC von
Unitrode, das als Load Share
Controller parallel zu jedem
Netzteil angeordnet wird. Jeder
Load Share Controller mißt den
Ausgangsstrom “seines” Netz-
teils und stellt die Ausgangs-
spannung geringfügig durch
einen Eingriff in den Feedback-
Pfad nach, so daß das Gleichge-
wicht der Stromaufteilung erhal-
ten bleibt. Untereinander sind
die Load Share Controller über
einen differentiellen Share-Bus
verbunden, dessen Regelspan-
nung die Ausgangsspannung der
Netzteile mit zu hohem Strom-
anteil so weit erhöht, daß sie
wieder ihren zugeordneten Teil
liefern. Interessant ist die Mög-
lichkeit, durch die Wahl der
Stromfühlerwiderstände auch
eine gewollte ungleichmäßige
Aufteilung der Stromanteile zu
erreichen.

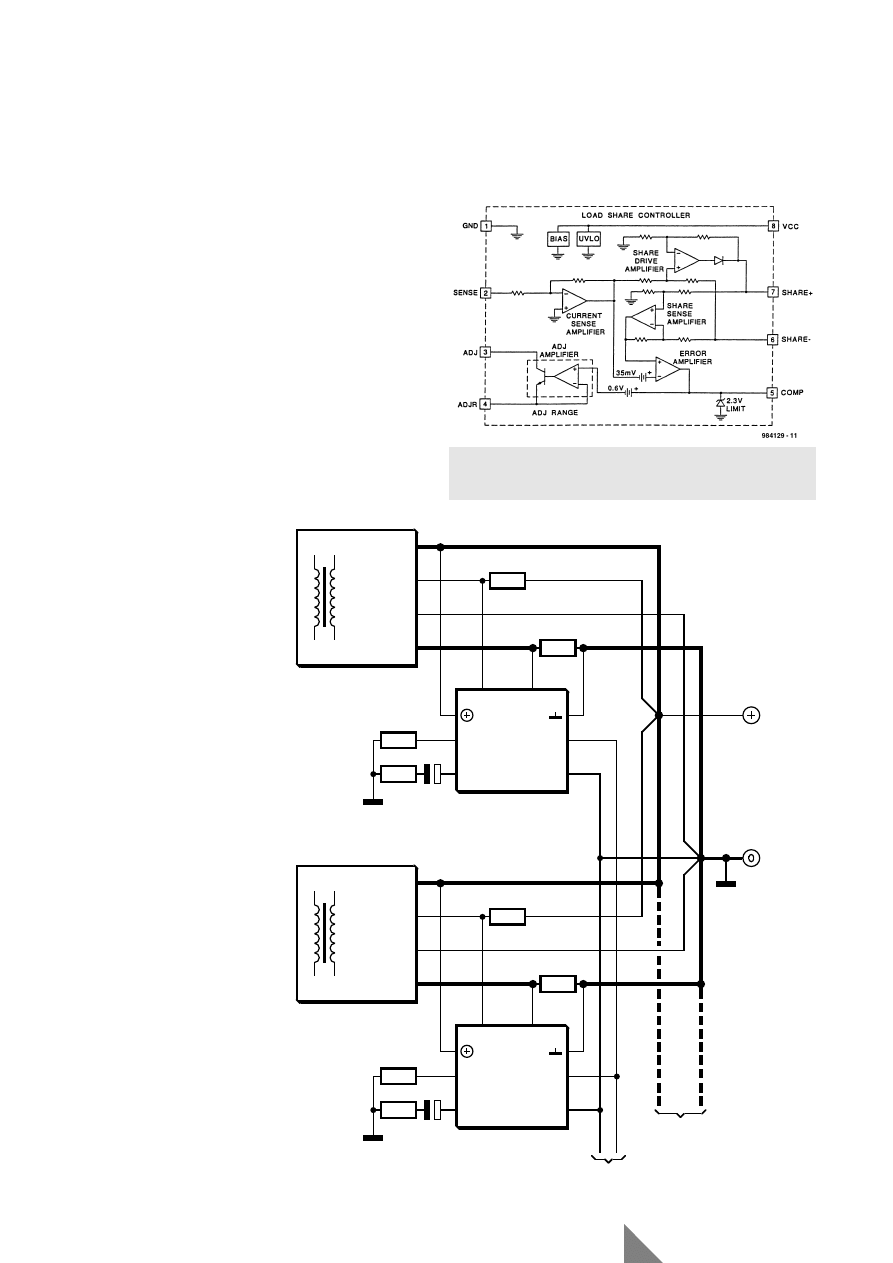

Die Schaltung zeigt ein Beispiel
mit zwei Netzgeräten, bei denen
natürlich Sense-Eingänge zur
Verfügung stehen müssen. In die
Leitung OUT- wird jeweils ein
niederohmiger Stromfühlerwi-
derstand geschaltet. Zwischen
SENSE+ und dem Plus-Stern-
punkt an der Last liegt ein
Widerstand R

adj

, der es dem

Load Share Controller UC3902
erlaubt, in die Feedbackschleife
des Netzgeräts einzugreifen,
indem er einen Strom nach
Masse zieht. Dadurch ist das
Netzgerät gezwungen, die Aus-
gangsspannung zu erhöhen. Je
Load Share Controller sind nur
fünf Bauteile zu dimensionieren.
Neben den hier angegebenen

Formeln gibt das Datenblatt

UC1902, UC2902,
UC3902
Load Share Controller

und die

Application Note U-163

Dimensionierungshinweise.

(984129)rg

Load Share Controller

099

SENSE –

SENSE+

OUT –

OUT+

Netzteil 1

330

Ω

270

Ω

100

µ

R ADJ

82

Ω

R SENSE

20m

Ω

SHARE –

SHARE+

UC3902

SENSE

IC1

ADJR

ADJR

ADJ

4

3

7

5

6

2

8

1

SENSE –

SENSE+

OUT –

OUT+

330

Ω

270

Ω

100

µ

R ADJ

82

Ω

R SENSE

20m

Ω

SHARE –

SHARE+

UC3902

SENSE

IC2

ADJR

ADJR

ADJ

4

3

7

5

6

2

8

1

Netzteil 2

Share Bus

zu weiteren UC3902

weitere

Netzteile

984129 - 12

+U

B

R

SENSE

= V

SHARE,MAX

/ 40

⋅I

O,MAX

R

ADJ

= (

∆V

O,MAX

- I

O,MAX

⋅R

SENSE

) / I

ADJ,MAX

= 20...100

Ω
