Ford S-MAX mk1 (2006 – 2014) – bezpieczniki
schemat (wersja europejska)

Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014

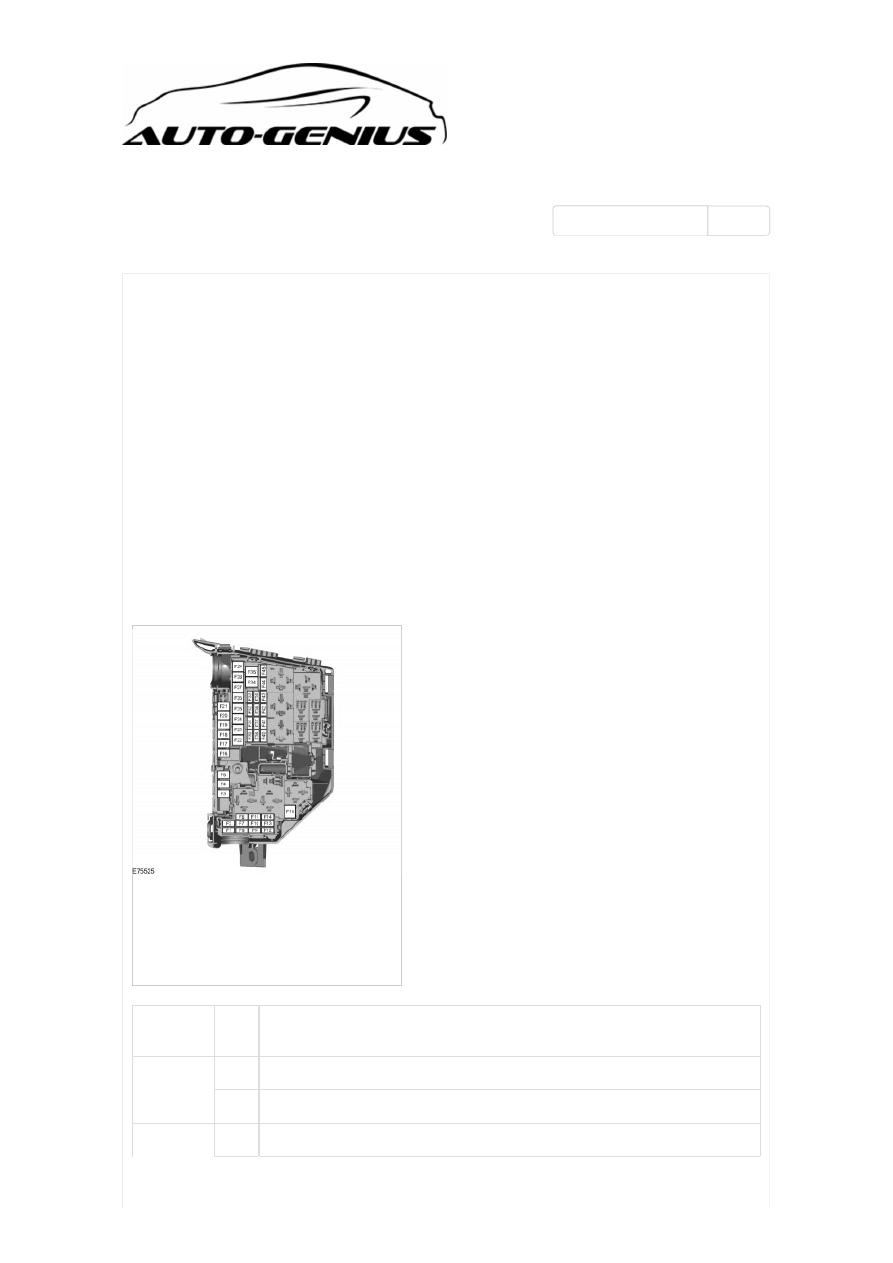

Skrzynka bezpieczników w komorze silnika

(http://www.autogenius.info/wp-content/uploads

/2015/09/Ford-s-max-mk1-2006-fuse-box-

engine-compartment.jpg)

Ford S-MAX mk1 – bezpieczniki – komora

silnika

Bezpiecznik

Prąd

[A]

Obwód zabezpieczany

F1

10

Moduł sterujący przekładnią (AWF21)

15

Moduł sterujący przekładnią (MPS6)

F2

5

Monitorowanie świec żarowych (silniki Diesel)

Search …

Search

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

1 z 7

2017-11-01, 09:40

5

Monitorowanie świecy żarowej dodatkowej nagrzewnicy (2,0L Duratorq-TDCi Norma V

i 2,2L Duratorq-TDCi Norma V)

F3

70

Wentylator chłodzenia silnika – wentylator podwójny (2,3 l Duratec-HE i 2,2 l Duratorq-

TDCi automatyczna)

80

Elektrohydrauliczny układ wspomagania kierownicy (EHPAS) (1,6 l EcoBoost SCTi, 2,0

l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V i 2,0 l Duratorq-TDCi Norma V)

F4

60

Świece żarowe

F5

60

Wentylator chłodzenia silnika (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-

TDCi Norma V, 2,2 l Duratorq-TDCi ręczna, 2,0 l Duratec-HE, 2,3 l Duratec-HE i 2,0 l

EcoBoost SCTi)

70

Wentylator chłodzenia silnika – wentylator podwójny (1,6 l EcoBoost SCTi)

F6

7,5

Sonda lambda (1,6 l Duratorq-TDCi)

10

Sonda lambda, czujnik CMS, sonda lambda (układ sterowania pracą silnika)

20

Świeca żarowa dodatkowej nagrzewnicy (2,0L Duratorq-TDCi Norma V i 2,2L

Duratorq-TDCi Norma V)

F7

5

Cewki przekaźników

F8

10

Moduł sterowania zespołem napędowym, zespół dozujący paliwo, czujnik MAF, zawór

sterujący ciśnieniem w szynie paliwowej (układ sterowania pracą silnika)

20

Moduł sterowania zespołem napędowym (2,0 l EcoBoost SCTi i 2,0 l Duratorq-TDCi

Norma V)

15

Moduł sterowania zespołem napędowym (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi i

2,2 l Duratorq-TDCi Norma V)

F9

10

Czujnik MAF, wtryskiwacze paliwa (układ sterowania pracą silnika)

5

Pompa paliwa dodatkowej nagrzewnicy (2,0L Duratorq-TDCi Norma V)

7,5

Czujnik MAF, zawór obejściowy EGR, pompa paliwa dodatkowej nagrzewnicy (2,2L

Duratorq-TDCi Norma V) (układ sterowania pracą silnika)

7,5

Zawór odpowietrzający, czujnik TMAF, aktywna przesłona kraty wlotu powietrza, zawór

obejściowy, cewka przekaźnika, dodatkowa nagrzewnica, pompa wodna (1,6 l

EcoBoost SCTi)

F10

10

Moduł sterujący pracą silnika (2,0 l Duratorq-TDCi)

7,5

Dodatkowa nagrzewnica, pompa wodna (1,6 l EcoBoost SCTi)

F11

10

Zawór PCV, zawór VCV, czujnik obecności wody w paliwie, zawór zwiększania

prędkości spustu par paliwa, zawór sterujący zawirowaniem, zawór ssący układu

zmiennych faz rozrządu, zawór EGR, zawór sterowania olejem IVVT (układ sterowania

pracą silnika). Czujnik T.MAF, zawór wydechowy układu zmiennych faz rozrządu,

aktywna przesłona kraty wlotu powietrza, zawór spustu par paliwa, zawór sterujący

turbosprężarką, zawór upustowy (układ sterowania pracą silnika).

10

Zawór sterujący turbosprężarką, czujnik MAF, aktywna przesłona kraty wlotu

powietrza, zawór EGR, zawór VCV (1,6 l Duratorq-TDCi)

5

Czujnik MAF, czujnik obecności wody w paliwie, aktywna przesłona kraty wlotu

powietrza, wlotowy zawór dozujący (2,0 l Duratorq-TDCi Norma V)

7,5

Ciśnienie w szynie paliwowej, zespół dozujący paliwo, aktywna przesłona kraty wlotu

powietrza (2,2 l Duratorq-TDCi Norma V)

1

1

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

2 z 7

2017-11-01, 09:40

10

Zawór sterujący turbosprężarką, zawór ssący układu zmiennych faz rozrządu, zawór

wydechowy układu zmiennych faz rozrządu, zawór spustu par paliwa, elektryczny

zawór obejściowy (1,6 l EcoBoost SCTi)

F12

10

Cewka zapłonowa na świecy; zawór spustu par paliwa, czujnik ciśnienia układu

wspomagania kierownicy (układ sterowania pracą silnika)

10

Przepustnica EGR, sterowanie turbosprężarką o zmiennej geometrii łopatek (2,0 l

Duratorq-TDCi)

5

Cewki przekaźnika (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V i 1,6 l

Duratorq-TDCi)

12

Cewki zapłonowe (1,6 l EcoBoost SCTi i 2,0 l EcoBoost SCTi)

F13

15

Klimatyzacja

F14

15

Nagrzewnica filtru paliwa Diesel (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V i

1,6 l Duratorq-TDCi)

10

Sondy lambda (2,2 l Duratorq-TDCi Norma V)

F15

40

Przekaźnik rozrusznika

F16

80

Dodatkowa nagrzewnica Diesel (PTC)

F17

60

Zasilanie A centralnej skrzynki bezpieczników

F18

60

Zasilanie B centralnej skrzynki bezpieczników

F19

60

Zasilanie C tylnej skrzynki bezpieczników

F20

60

Zasilanie D tylnej skrzynki bezpieczników

F21

30

VQM/bez VQM: Zestaw wskaźników/system audio/AC/FLR

F22

30

Moduł wycieraczek przedniej szyby

F23

25

Ogrzewanie tylnej szyby

F24

30

Spryskiwacz reflektora

F25

30

Zawory ABS

F26

40

Pompa ABS

F27

25

Nagrzewnica zasilana paliwem

F28

40

Dmuchawa ogrzewania

F29

—

Nieużywany

F30

5

Zasilanie 30 układu ABS

F31

15

Sygnał dźwiękowy

F32

5

Nagrzewnica zasilana paliwem – zdalne sterowanie

F33

5

Moduł przełącznika świateł, cewki skrzynki bezpieczników w komorze silnika

F34

40

Podgrzewana szyba przednia (z lewej strony)

F35

40

Podgrzewana szyba przednia (z prawej strony)

F36

15

Zasilanie 15 wycieraczek tylnej szyby

F37

7,5

Podgrzewane dysze przednich spryskiwaczy/FLR + FSM KL15

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

3 z 7

2017-11-01, 09:40

F38

10

Zasilanie 15 PCM/TCM/EHPAS

F39

15

Układ reflektorów adaptacyjnych (AFS)

F40

5

Regulacja ustawienia reflektorów/moduł AFS

F41

20

Zestaw wskaźników

F42

5

Zestaw wskaźników

F43

15

Moduł systemu audio/BVC/moduł DAB

F44

5

Klimatyzacja automatyczna/klimatyzacja sterowana ręcznie

F45

5

FLR (Start-Stop)

W miejscu usuniętego należy zamontować nowy element o takich samych parametrach

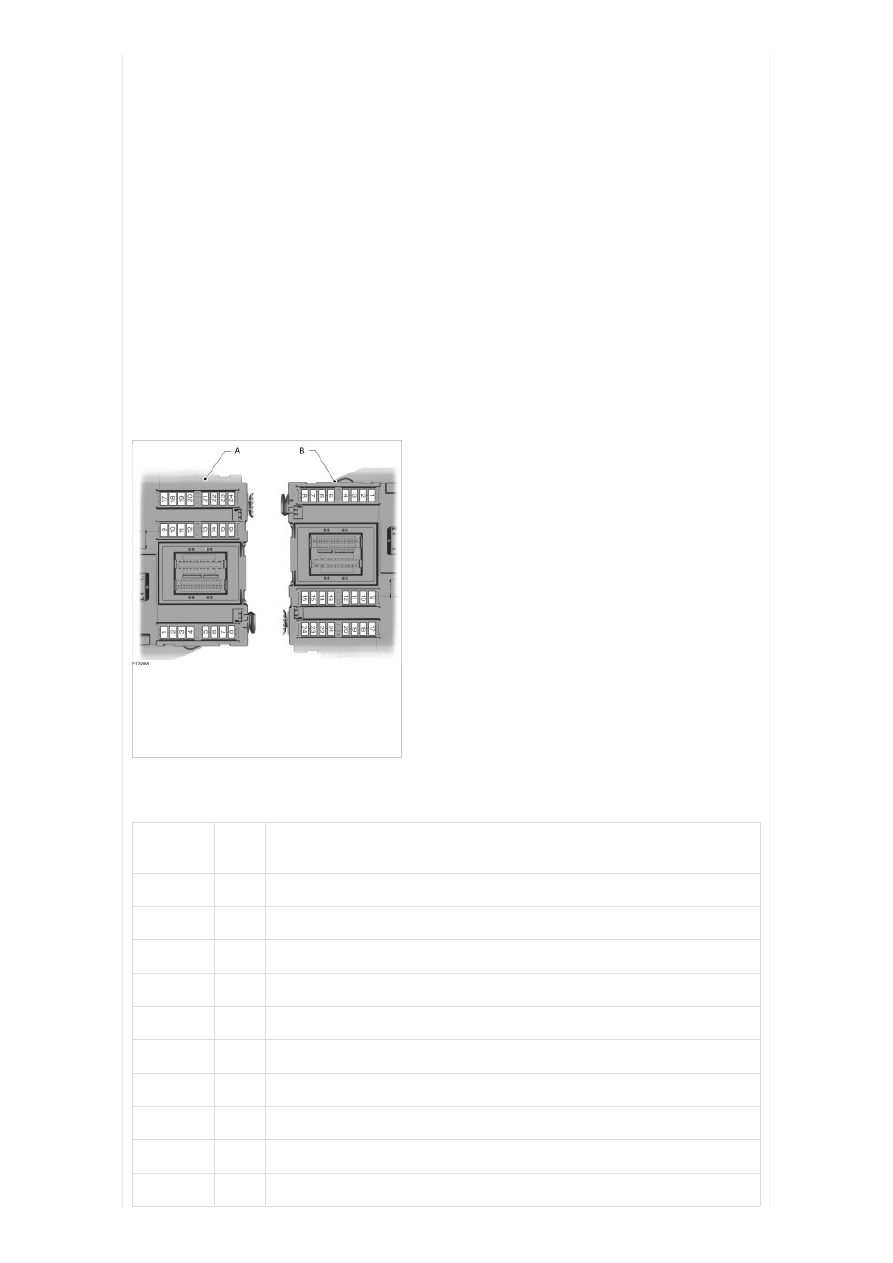

Centralna skrzynka bezpieczników

(http://www.autogenius.info/wp-content/uploads

/2015/09/Ford-s-max-mk1-2006-central-fuse-

box.jpg)

Ford S-MAX mk1 – central fuse box

A

Kierownica z lewej strony

B

Kierownica z prawej strony

Bezpiecznik

Prąd

[A]

Obwód zabezpieczany

F1

7,5

Moduł kierownicy

F2

5

Zestaw wskaźników

F3

10

Lampki oświetlenia wnętrza

F4

5

Układ unieruchamiania silnika

F5

7,5

Adaptacyjny układ kontroli prędkości (ACC)

F6

5

Czujnik deszczu

F7

20

Zapalniczka

F8

10

Zasilanie odryglowywania pokrywy wlewu paliwa

F9

15

Spryskiwacze tylnej szyby

F10

15

Spryskiwacze przedniej szyby

1

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

4 z 7

2017-11-01, 09:40

F11

10

Zasilanie zwalniania pokrywy bagażnika

F12

10

Zasilanie ryglowania pokrywy wlewu paliwa

F13

20

Pompa paliwa

7,5

Pompa paliwa (2,2 l Duratorq-TDCi Norma V)

F14

5

Odbiornik częstotliwości zdalnego sterowania, czujnik ruchu we wnętrzu

F15

5

Włącznik zapłonu

F16

5

Syrena zasilana przez baterię (system alarmowy), OBD II (diagnostyka komputera

pokładowego)

F17

5

Siłownik drgań kierownicy

F18

10

Zasilanie układu SRS (poduszek powietrznych)

F19

7,5

ABS, czujnik obrotu samochodu wokół osi pionowej (ESC), elektryczny hamulec

postojowy (EPB), zasilanie pedału przyspiesznika

F20

7,5

Zasilanie układów elektronicznych, bezpiecznik układów elektronicznych,

automatycznie przyciemniane lusterko, funkcja ostrzeżenia o zjechaniu z pasa ruchu

F21

15

Zasilanie radioodbiornika

F22

5

Przełącznik światła STOP

F23

20

Okno dachowe

F24

5

Zasilanie modułu sterującego układu ogrzewania, wentylacji i klimatyzacji oraz

zespołu kolumny kierowniczej

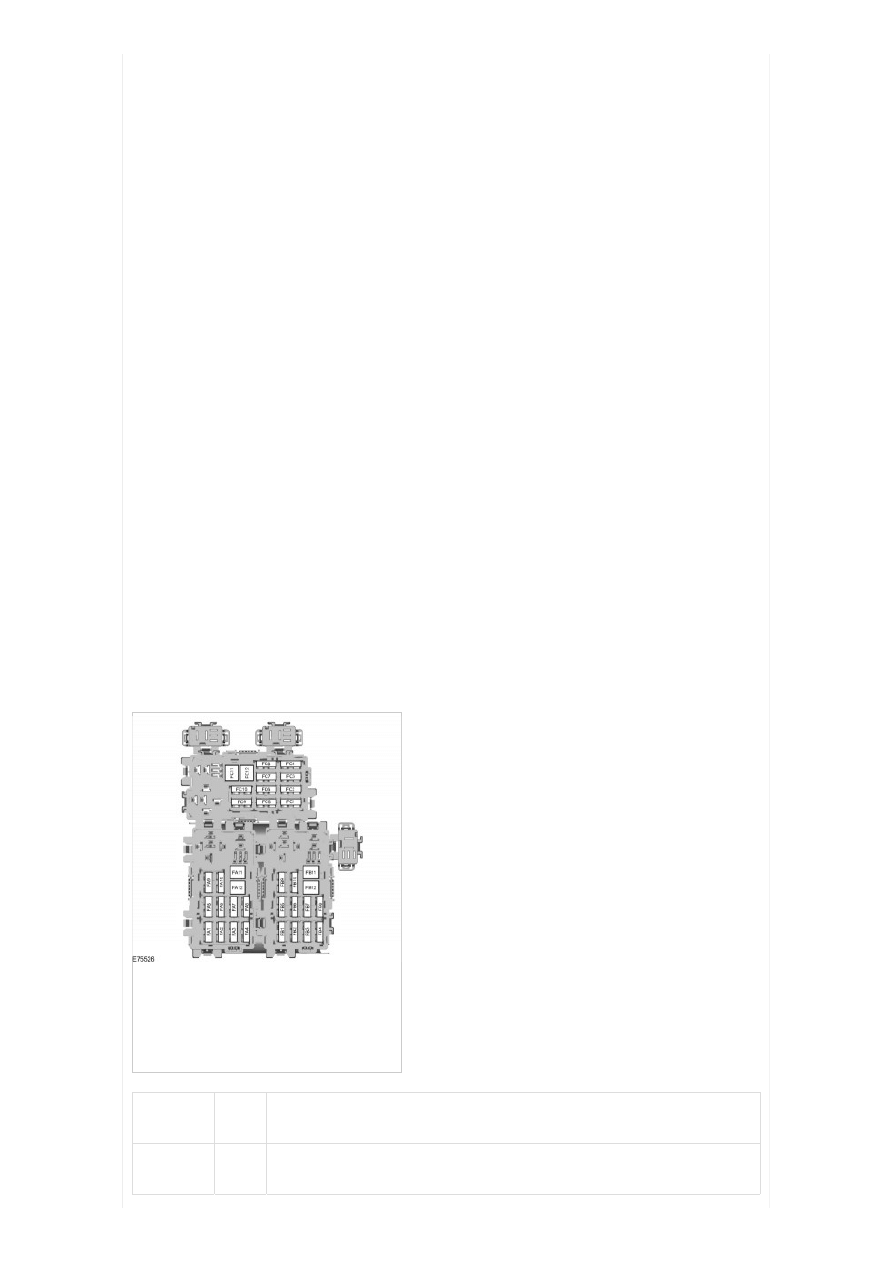

Tylna skrzynka bezpieczników

(http://www.autogenius.info/wp-content/uploads

/2015/09/Ford-s-max-mk1-2006-fuse-box-rear-

compartment.jpg)

Ford S-MAX mk1 – bezpieczniki – tylna

skrzynka

Bezpiecznik

Prąd

[A]

Obwód zabezpieczany

FA1

25

Moduł drzwi (lewych przednich) (podnoszenie/opuszczanie szyby, zamek centralny,

elektryczne składanie lusterka, ogrzewanie lusterka)

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

5 z 7

2017-11-01, 09:40

FA2

25

Moduł drzwi (prawych przednich) (podnoszenie/opuszczanie szyby, zamek centralny,

elektryczne składanie lusterka, ogrzewanie lusterka)

FA3

25

Moduł drzwi (lewych tylnych) (podnoszenie/opuszczanie szyby)

FA4

25

Moduł drzwi (prawych tylnych) (podnoszenie/opuszczanie szyby)

FA5

10

Ryglowanie tyłu pojazdu (bez modułów drzwi tylnych)

FA6

15

Dodatkowe gniazdo wtykowe zasilania

FA7

5

Cewki przekaźników

FA8

20

Moduł pojazdu bezkluczykowego

FA9

5

Cewki przekaźników VQM (Start-Stop)

FA10

—

Nieużywany

FA11

20

Akcesoria, moduł przyczepy

FA12

30

Elektrycznie regulowany fotel kierowcy

FB1

15

System osłony przeciwsłonecznej

FB2

15

Moduł zawieszenia

FB3

15

Ogrzewane siedzenie kierowcy

FB4

15

Ogrzewane przednie siedzenie pasażera

FB5

—

Nieużywany

FB6

10

Tylny układ ogrzewania i klimatyzacji

FB7

—

Nieużywany

FB8

5

Układ pomocy przy parkowaniu, BLIS

FB9

30

Elektrycznie regulowane przednie siedzenie pasażera

FB10

10

Syrena alarmu

FB11

—

Nieużywany

FB12

—

Nieużywany

FC1

7,5

Elektrycznie sterowane tylne okienka boczne

FC2

30

Elektryczny hamulec postojowy (EPB)

FC3

30

Elektryczny hamulec postojowy (EPB)

FC4

10

Klimatyzacja z tyłu pojazdu

FC5

20

Funkcje otwierania pojazdu i uruchamiania silnika bez kluczyka

FC6

20

Dmuchawa układu klimatyzacji z tyłu pojazdu

FC7

5

Moduł funkcji pamięci ustawienia siedzenia

FC8

7,5

System audio-wideo dla pasażerów tylnych siedzeń/zmieniarka płyt CD

FC9

20

Wzmacniacz audio

FC10

10

System Sony Audiophile

FC11

—

Nieużywany

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

6 z 7

2017-11-01, 09:40

FC12

—

Nieużywany

UWAGA: Opisy bezpieczników mogą się różnić w zależności od roku produkcji auta, wersji silnika i

wyposażenia.

Ford (http://www.autogenius.info/pl/category/ford-2/), S-MAX (http://www.autogenius.info/pl/category/ford-2/s-

max-2/)

elektryka (http://www.autogenius.info/pl/tag/elektryka/)

Languages

Marki

Abarth(7) (http://www.autogenius.info/pl/category/abarth/)► (http://www.autogenius.info/pl/category/abarth/)

Alfa Romeo(19) (http://www.autogenius.info/pl/category/alfa-romeo-2/)► (http://www.autogenius.info

/pl/category/alfa-romeo-2/)

Citroen(31) (http://www.autogenius.info/pl/category/citroen/)► (http://www.autogenius.info/pl/category

/citroen/)

Fiat(41) (http://www.autogenius.info/pl/category/fiat-2/)► (http://www.autogenius.info/pl/category/fiat-2/)

Ford(68) (http://www.autogenius.info/pl/category/ford-2/)► (http://www.autogenius.info/pl/category/ford-2/)

FSO(3) (http://www.autogenius.info/pl/category/fso/)► (http://www.autogenius.info/pl/category/fso/)

Hyundai(5) (http://www.autogenius.info/pl/category/hyundai-pl/)► (http://www.autogenius.info/pl/category

/hyundai-pl/)

Jeep(18) (http://www.autogenius.info/pl/category/jeep/)► (http://www.autogenius.info/pl/category/jeep/)

Kia(1) (http://www.autogenius.info/pl/category/kia-2/)► (http://www.autogenius.info/pl/category/kia-2/)

Lancia(18) (http://www.autogenius.info/pl/category/lancia/)► (http://www.autogenius.info/pl/category/lancia/)

Lexus(3) (http://www.autogenius.info/pl/category/lexus-pl/)► (http://www.autogenius.info/pl/category/lexus-pl/)

Mazda(7) (http://www.autogenius.info/pl/category/mazda-pl/)► (http://www.autogenius.info/pl/category

/mazda-pl/)

Mercedes(1) (http://www.autogenius.info/pl/category/mercedes/)► (http://www.autogenius.info/pl/category

/mercedes/)

Opel(39) (http://www.autogenius.info/pl/category/opel/)► (http://www.autogenius.info/pl/category/opel/)

Peugeot(52) (http://www.autogenius.info/pl/category/peugeot/)► (http://www.autogenius.info/pl/category

/peugeot/)

Renault(3) (http://www.autogenius.info/pl/category/renault-2/)► (http://www.autogenius.info/pl/category

/renault-2/)

Skoda(64) (http://www.autogenius.info/pl/category/skoda-pl/)► (http://www.autogenius.info/pl/category/skoda-

pl/)

Smart(5) (http://www.autogenius.info/pl/category/smart-pl/)► (http://www.autogenius.info/pl/category/smart-

pl/)

Toyota(6) (http://www.autogenius.info/pl/category/toyota/)► (http://www.autogenius.info/pl/category/toyota/)

Volkswagen(30) (http://www.autogenius.info/pl/category/volkswagen/)► (http://www.autogenius.info

/pl/category/volkswagen/)

Volvo(5) (http://www.autogenius.info/pl/category/volvo-pl/)► (http://www.autogenius.info/pl/category/volvo-pl/)

polski

Powered by WordPress | Theme: Bootstrap Basic (http://rundiz.com)

Ta strona używa technologii "coockies" (ciasteczek) Polityka prywatności (http://www.autogenius.info/cookie-policy)

Akceptuję

Ford S-MAX mk1 (2006 – 2014) – bezpieczniki schemat (wersja europ...

http://www.autogenius.info/pl/ford-s-max-mk1-2006-bezpieczniki-wer...

7 z 7

2017-11-01, 09:40
