CAD ZADANIA 1 2009

background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 1

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009


ZADANIA SPRAWDZAJĄCE 1: RYSOWANIE FIGUR PROSTYCH

Zadania sprawdzające 1 są przeznaczone do samodzielnego wykonania po pierwszych zajęciach kursu
AutoCAD jako nieobowiązkowa praca domowa. Jeśli jednak nie potrafisz wykonać pewnych elementów
rysunkowych, wróć do po kolejnych ćwiczeniach.
Do wiernego odwzorowania rysunków potrzebne jest założenie kilku dodatkowych warstw o
zróżnicowanych kolorach i grubościach linii. Rysunki mogą także być wykonane na jednej warstwie.
We własnych rysunkach pomiń wymiarowanie. Tryb dynamiczny powinien być wyłączony.

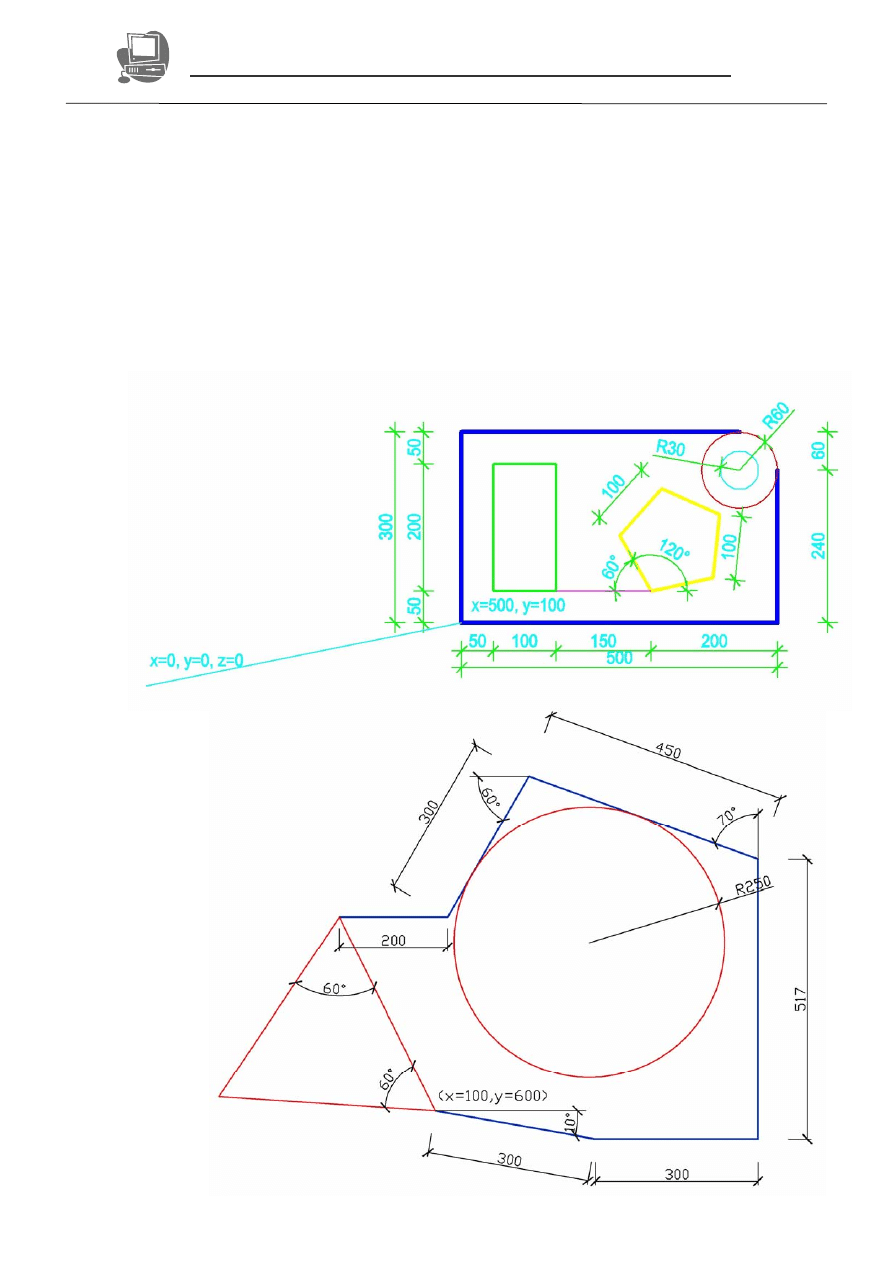

1.
Narysuj element przedstawiony na rysunku.
Polecenia:
- linia
- wielobok
- okrąg



Warstwy:
- niebieska, gr.0,7
- zielona gr.0,35
- czerwona gr.0,5
- żółta gr.0,5




2.
Narysuj element przedstawiony na rysunku.
Polecenia:
- polilinia
- wielobok
- okrąg
- uzgodnij właściwości



Warstwy:
- niebieska, gr.0,5
- czerwona gr.0,3
- czarna gr.0,18







background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 1

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

3. Narysuj widok domku jak na rysunku.

Polecenia:
- linia
- wielobok
- łuk
- prostokąt



Warstwy:
- niebieska, gr.0,5
- czerwona gr.0,3
- czarna gr.0,18








4. Narysuj elementy przedstawione na rysunku.

Polecenia:
- linia
- wielobok
- elipsa
- prostokąt
- okrąg



Warstwy:
- niebieska, gr.0,25
- zielona gr.0,4
- szara gr.0,05











background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 1

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

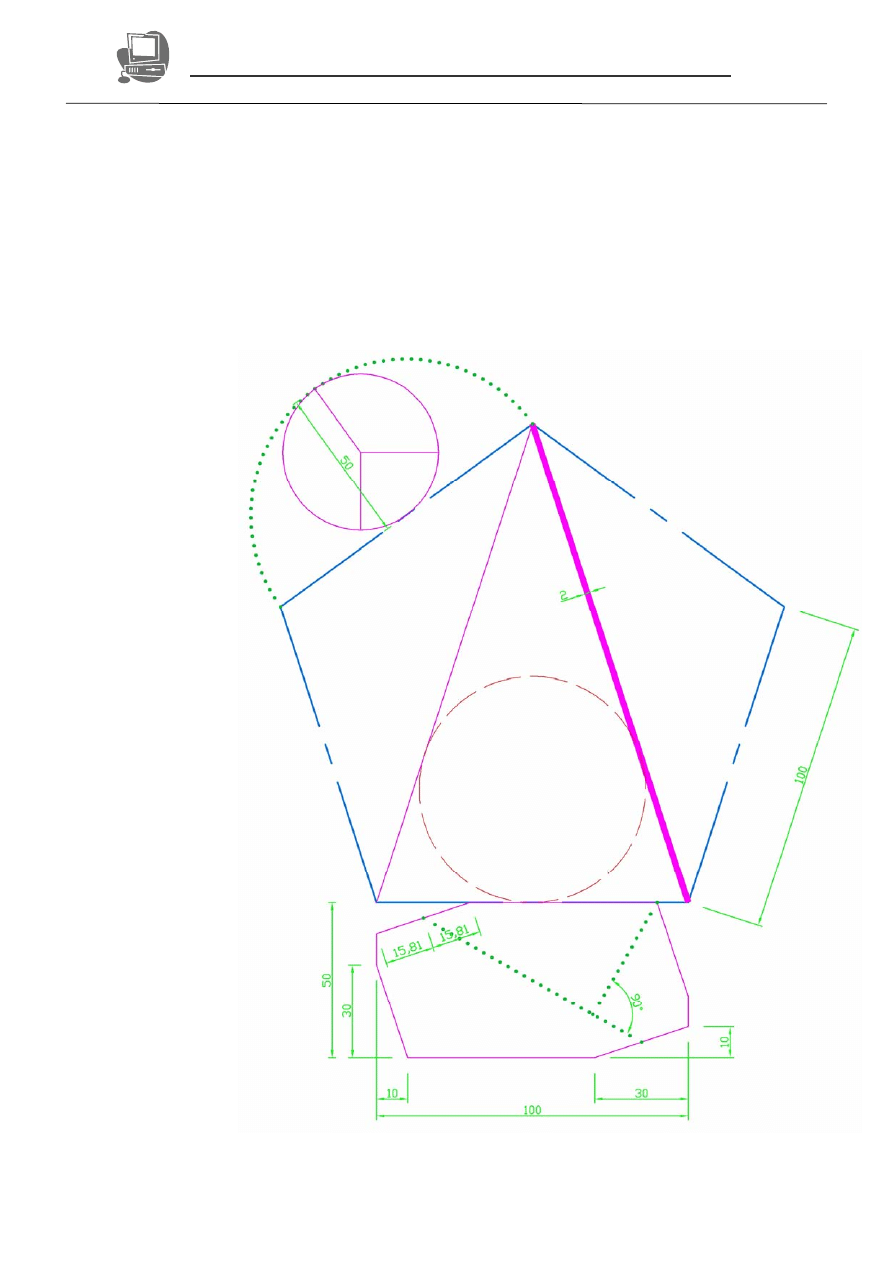

5. Narysuj elementy przedstawione na rysunku.

Polecenia:
- wielobok/bok
- polilinia/szerokość
- prostokąt/fazowanie
- okrąg/2P
- okrąg/sss
- menedżer właściwości warstw/ wybierz rodzaj linii



Warstwy:
- zielona gr. 1,0
- niebieska gr. 0,50
- fioletowa gr. 0,18
- czerwona gr. 0,18
