Opis zmiany softu dla N-BOX bska (biały obecnie dla TNK)
oraz bsla (czarny n-recorder)

I
Musimy mieć:

–

tuner N-box bska biały z softem sprzed 12.2009r

–

lutownice ;)

–

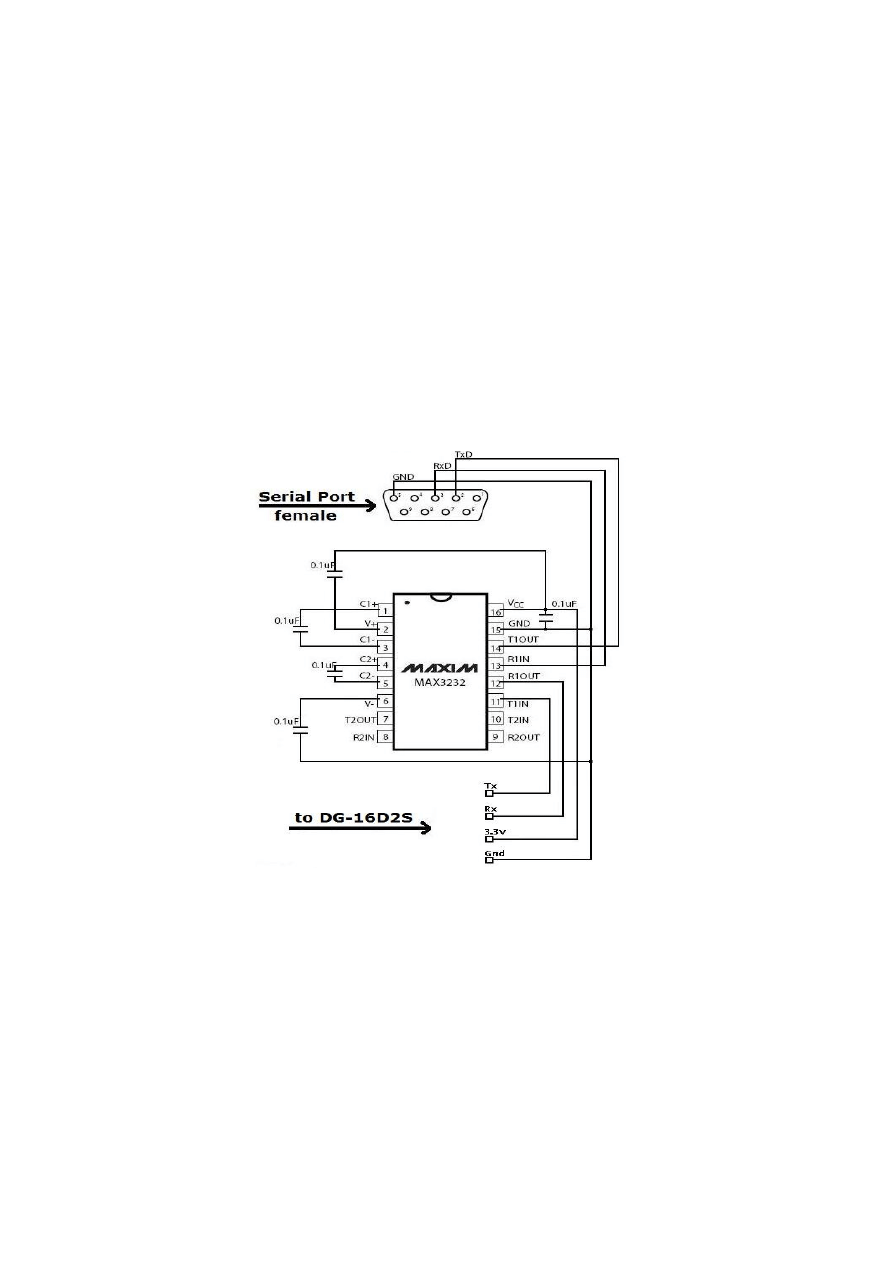

kabelek do komunikacji po RS( który sam zrobiłem, schemat poniżej )

–

program BlackBox

–

uBoot (najlepiej o nazwie u-boot A020 Dla Rs232_OK od @Jacek_Toruń)

–

uBoot Niebieski20

–

pamięć usb 4GB

–

cierpliwość i szczęście

„zamiast 0,1uF zastosowałem 10uF”

II

1. Uruchamiamy tuner w menu serwisowym tj.:

naciskamy przycisk menu na panelu tunera i włączamy do sieci, następnie
przy podłączonym tunerze trzymamy przycisk ok 7 sek. i puszczamy. Po
kilku sekundach pojawi nam się menu DL na ekranie i wciskamy kolejno
< , OK , > , OK , OK , < pojawi się nam zapytanie o hasło które dla:

N-Boxa Białego „bska” wpisujemy z pilota dla loadera 4.7
po kolej : BACK , 3 , OK , 7 , EPG , 4 , 9 , CH-

N-Boxa Czarnego „bsla” wpisujemy z pilota dla loadera 4.82
po kolej : EPG , OK , CH.- , BACK , 2 , 0 , 2 , 3

Pojawi się menu w którym wybieramy przyciskami góra i dół przy
przycisku ok na pilocie pozycje 2 TLV – BASIC RECORD
i wciskamy OK po pojawieniu się menu TLV – BASIC RECORD
ustawiamy wszystko na:

LDR EXEC - ON
PIO SIGNAL - ON
WTDG CTRL - OFF
WTDG PRIO - 0
TT PRIO - 255
HS PRIO - 255

LOG TYPE - LINEAR
LOG DEVICE - RAM
DBG DEVICE - UART0
TT DEVICE - UART0
KERNEL WAIT - 0
USPACE WAIT - 0
INIT DELAY MS - 0

Po takiej zmianie mamy tuner gotowy do komunikacji przez RS.

III

Uruchamiamy program BlackBox i klikamy Połącz

Przechodzimy do zakładki Flash

Czyścimy trzy sektory : A0200000 , A0210000 , A0220000

UWAGA !!!!!!!! NIE KLIKAĆ NA CZYŚĆ A0200000 cały 2mb !!!!!!!!

Przy napisie :Wysyłaj” w żółtym polu wpisać adres A0200000 i otworzyć plik z
u-boot A02 Dla Rs232_OK.bin
następnie wcisnąć zapisz i czekać ok 15-20min na zapisanie.

Uboot który wgraliśmy nie uruchomi nam Enigmy, ale pozwoli przeprogramować
Flash.

Bardzo ważne !!!
Po odłączeniu nie uruchamiać nbox-a bez zworki ! Uruchomienie takie spowoduje
nam uruchomienie się orginalnego softu nbox-a.

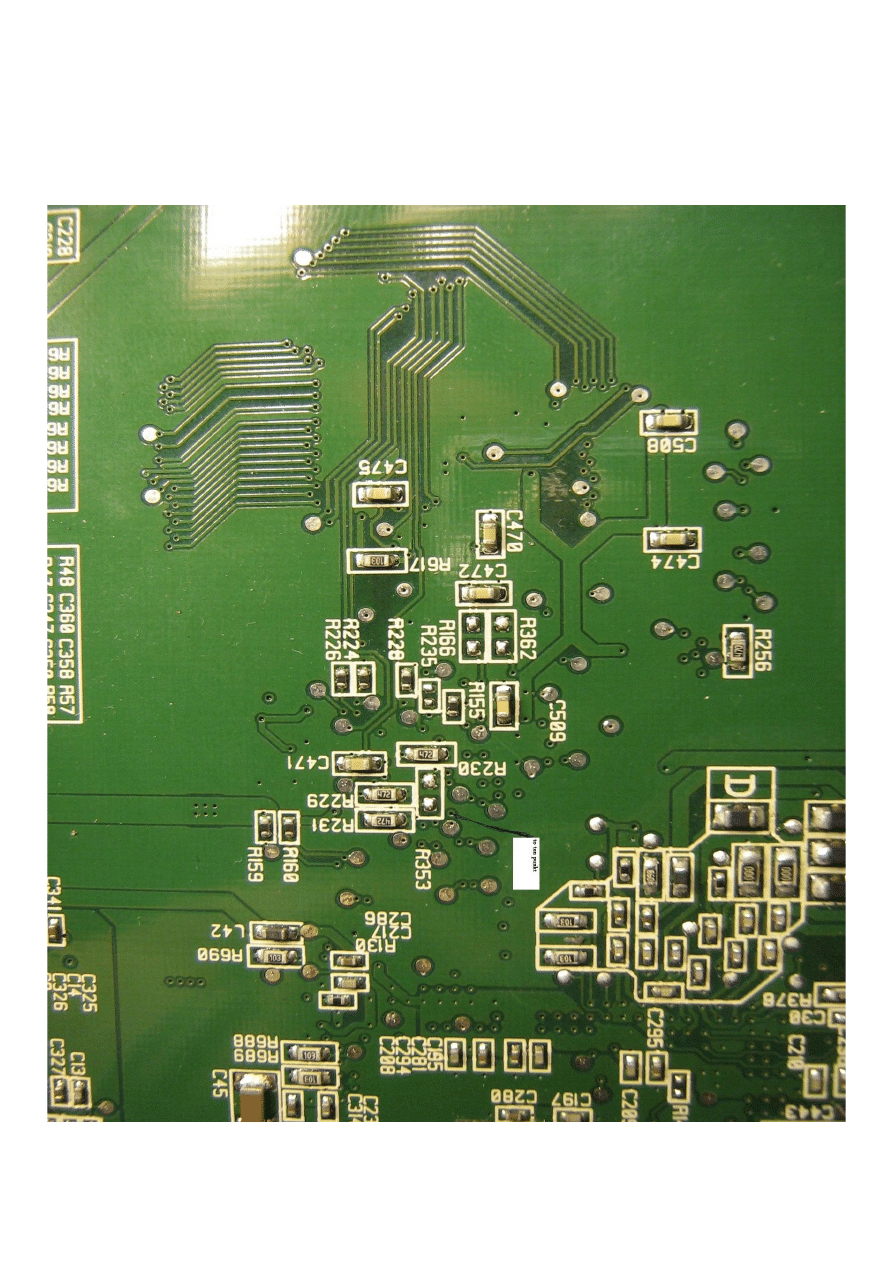

Zworkę podłączamy między punktem na zdjęciu a zasilaniem 3,3V

Foto pinu:

C.D.N

cryptom2010.
