ASMAX ISDN-TA 128 internal

Instalacja w środowisku Windows NT

Asmax Support

www.asmax.com.pl
ftp.asmax.com.pl

Instrukcja ten poświęcona jest instalacji sterowników adaptera w środowisku

Windows NT 4.0. Ze względu na duże podobieństwo przedstawionej poniżej procedury
instalacyjnej do takowej w Windows 3.51 również użytkownicy wersji 3.51 mogą skorzystać
z tego opisu.

Instalacja i konfiguracja sterowników

1. Instalacja odpowiednich sterowników adaptera ISDN

•

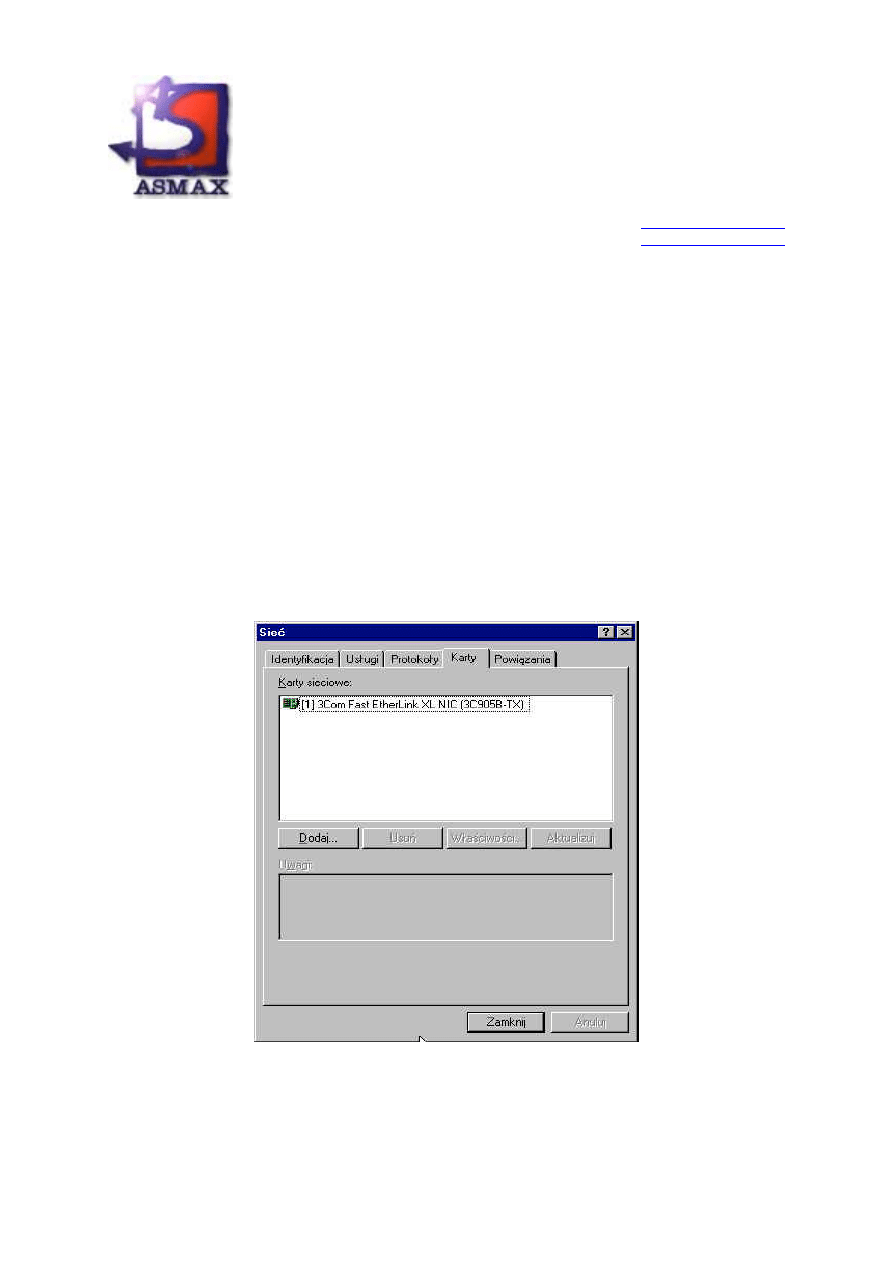

Wybieraj kolejno Start → Ustawienia → Panel Sterowania → Sieć → zakładka Karty
→ następnie kliknij Dodaj →.

•

Wybierz „Z dysku..." po czym wskaż ścieżkę do katalogu zawierającego odpowiednie
sterownika (np. X:\Driver TAS-106\winNT gdzie X oznacza literę Twojego napędu CD).

•

Poszczególne fazy instalacji przedstawiono na ilustracjach poniżej.

•

Wybierz sterownik o nazwie ISDN 128K PC Adapter, kliknij OK.

•

Zobaczysz okno zatytułowane Driver Bus Location ustaw parametry jak na ilustracji
poniżej.

•

Teraz Windows NT skopiuje sterownik na dysk systemowy.

•

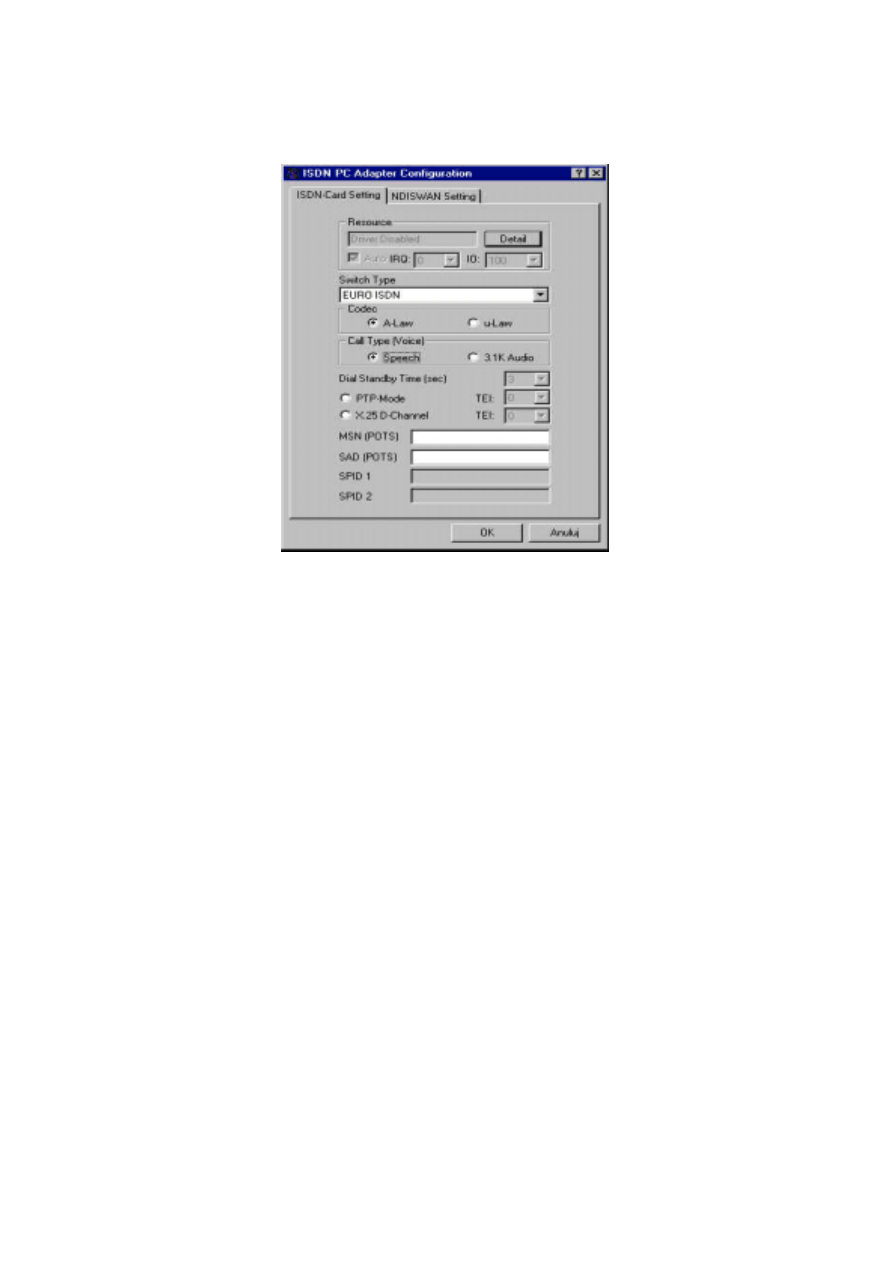

Pojawi się następujące okno konfiguracyjne. Ustaw parametry jak na poniższej ilustracji.

! Switch Type – z listy dostępnych protokołów przełączania wybierz ten,

który odpowiada twojej lokalizacji (Polska i większość krajów
europejskich EURO ISDN)

! Codec – europejskim standardem telekomunikacyjnym jest A-Law.

Natomiast amerykańskim standardem jest U-Law

! Call Type – typ rozmowy telefonicznej, mamy do dyspozycji dwie

możliwości Speech (mowa) lub 3.1k Audio. Ustawienie to zależy od typu
przełączania twojej linii ISDN. Domyślne ustawienie to Speech.

! Dial Standby Time – czas przez który urządzenie będzie czekało przed

wysłaniem informacji wprowadzonej z klawiatury podłączonego
urządzania analogowego. Zalecamy pozostawienie wartości domyślnej.

Opcja ta dotyczy jedynie urządzeń posiadających wejścia analogowe.

! PTP-Mode & X.25 D-Channel – pozostaw te pola odznaczone jeżeli

dostarczona specyfikacja linii nie dopuszcza możliwości pracy w tym
trybie.

! MSN(POTS) – dodatkowy numer telefoniczny dla portów analogowych.

Parametr ten dotyczy tylko modelów posiadających wejścia analogowe.

ASMAX ISDN-TA 128 internal ich nie posiada i parametry te są nie dostępne.

! SAD(POTS) – pod-adresowanie dla portów analogowych. Istnienie tej

usługi zależy od naszej kompani telekomunikacyjnej. Zazwyczaj jest to
usługa stosowana zastępczo z MSN. Parametr ten dotyczy portów
analogowych i tak samo jak w przypadku wcześniejszego parametru nie
jest on wspierany przez nasz model karty ISDN.

! SPID 1 i SPID 2 – opcja dostępna dla użytkowników amerykańskich

kompani telefonicznych.

•

Kliknij OK., aby kontynuować.

•

Jeśli dokonałeś jakichkolwiek zmian w stosunku do proponowanej konfiguracji,
zostaniesz poinformowany że należy dokonać restartu systemu.

•

Kliknij teraz OK aby zainstalować i skonfigurować usługę Zdalny dostęp.

•

Jeśli usługa Zdalny dostęp jest już zainstalowana przejdź do następnego kroku. Jeśli nie
zainstaluj ja (zakładka Usługi → Dodaj). Będziesz do tego potrzebował dyskietki
instalacyjne lub płytkę CD z Windows NT.

•

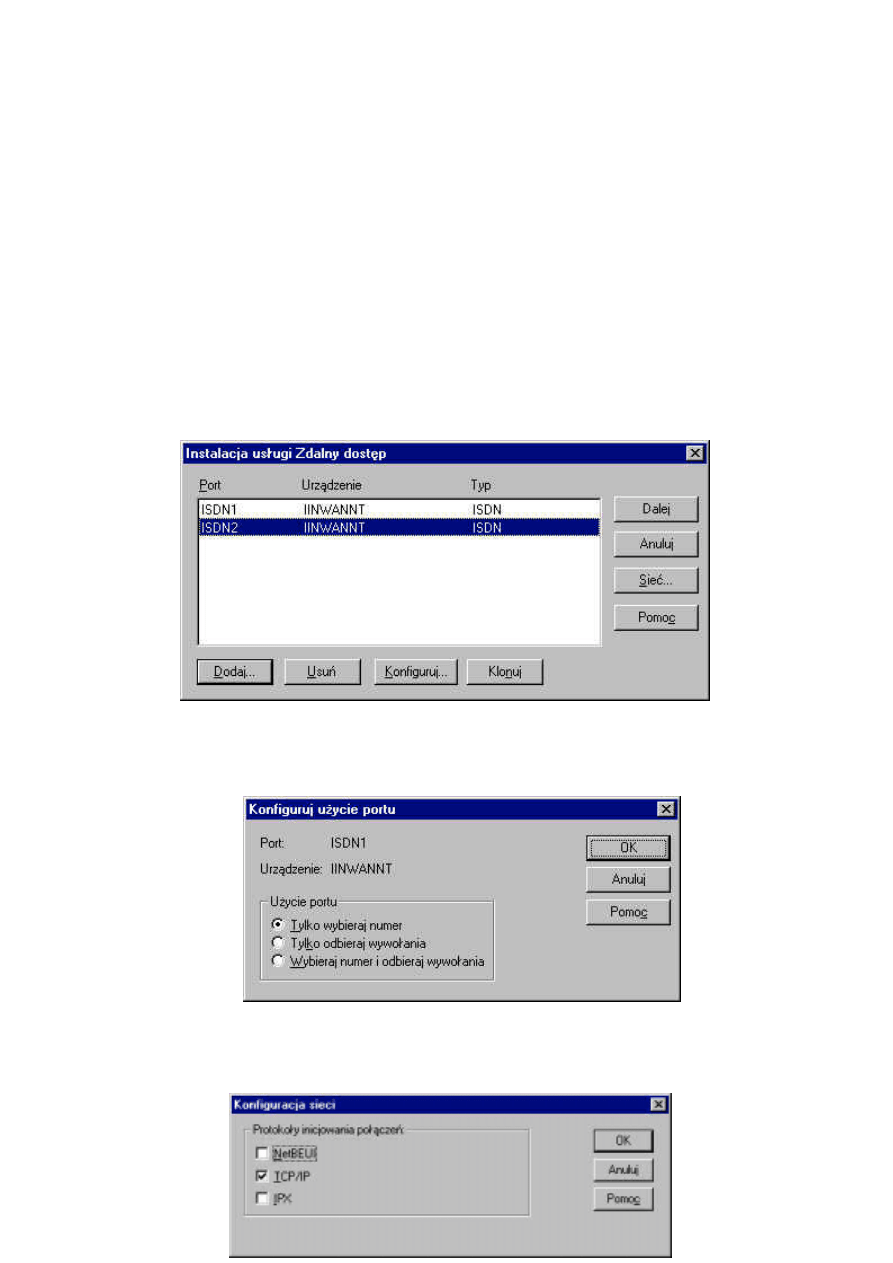

Następnie powinno ukazać się okno jak na ilustracji poniżej. Jeśli nie zawiera ono dwóch
portów ISDN IINWANNT, kliknij Dodaj aby je zainstalować.

•

Wybierz ISDN1 i kliknij Konfiguruj aby ustawić parametry portu. Otrzymujesz do
wyboru trzy opcje :

•

Jeśli zaznaczysz „Tylko wybieraj numer”, po kliknięciu na przycisku Sieć w oknie
Instalacja usługi Zdalny dostęp zobaczysz następujące okno dialogowe. Jeśli zamierzasz
łączyć się z Internetem wystarczy wybrać opcję jak na ilustracji.

•

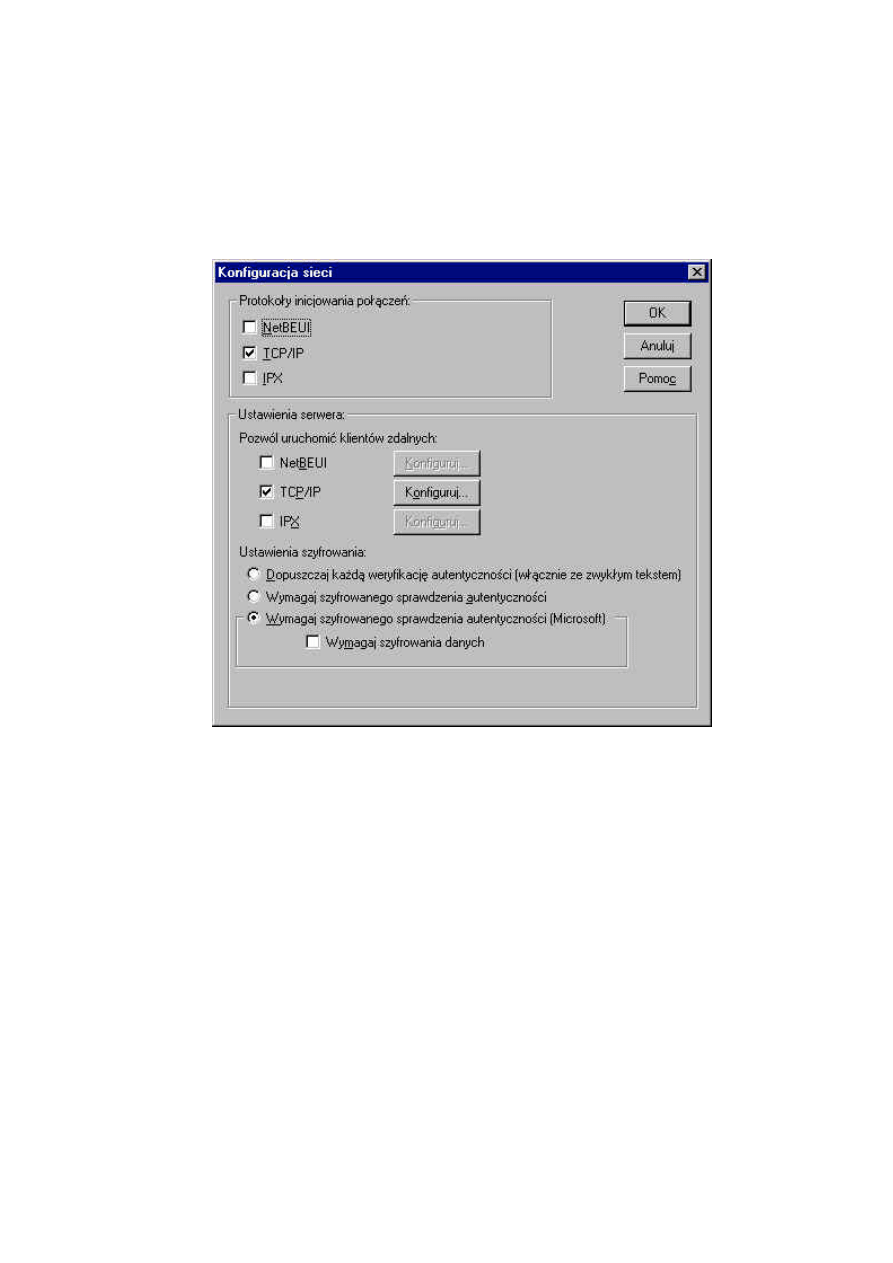

Jeśli zaznaczysz „Tylko odbieraj wywołania" lub „Wybieraj numer i odbieraj
wywołania" , po kliknięciu na przycisku Sieć w oknie Instalacja usługi Zdalny dostęp
powinno ukazać się następujące okno. Skontaktuj się ze swoim ISP lub administratorem
sieci w celu uzyskania danych do konfiguracji TCP/IP. Upewnij się też, że w opcji
Ustawienia szyfrowania wybrałeś Dopuszczaj każda weryfikację autentyczności
(włącznie ze zwykłym tekstem.). Następnie kliknij OK.

2. Konfiguracja Dial-Up Networking do połączenia z Internetem.

Możesz utworzyć połączenie postępując według następujących kroków. Wybieraj kolejno
Start → Programy → Akcesoria → Dial-Up Networking → Wprowadź teraz nazwę jaką
chcesz nadać ikonie kliknij Dalej.

Wybierz Więcej i Edytuj wpis i właściwości modemu aby ustawić parametry typu serwera.
Upewnij się w zakładce Zabezpieczenia zaznaczona jest opcja Dopuszczaj każde
sprawdzenie autentyczności (włącznie ze zwykłym tekstem).

Jeśli chcesz uzyskać dostęp z prędkością 128kbps postępuj zgodnie z dalszym opisem.

W oknie jak powyżej kliknij Więcej i wybierz Edytuj wpis i właściwości modemu. W oknie
Informacje podstawowe/Wybierz numer używając wybierz opcję Wiele linii i kliknij
Konfiguruj. Zaznacz oba porty ISDN.

Wybierz kolejno oba porty IINWANNT, kliknij Numery telefonów i wpisz w obu portach
numer telefonu dostawcy Internetu. Jesteś gotowy do połączenia z prędkością 128K za

pomota obu kanałów B.
