PISMO TECHNICZNE

Grafika inżynierska

Źródło:

Tadeusz Dobrzański, Rysunek techniczny maszynowy

Zasady opisywania rysunków technicznych

według PN.

Wzór pisma technicznego rodzaju B

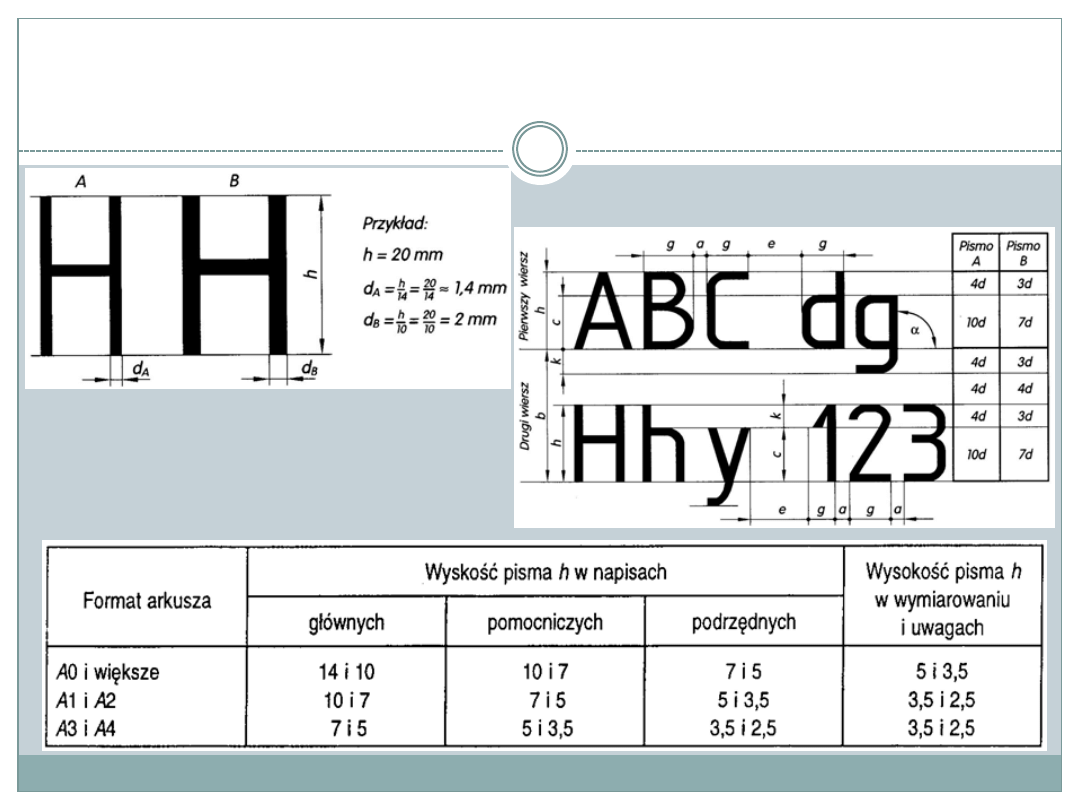

W zależności od stosunku grubości linii pisma „d”
do jego wysokości „h” rozróżniamy pismo rodzaju
A, w którym d = 1/14 h, i rodzaju B, gdzie d =
1/10 h.

Oba rodzaje pisma można stosować jako proste lub
pochyłe. Kąt nachylenia pisma pochyłego do
poziomu wynosi 75°.

Wysokość „h” pisma powinna wynosić:

1.8; 2.5; 3.5; 5.0; 7.0, 10.0; 14; 20 mm.

Zalecane wysokości pisma w zależności od formatu

rysunku, w [mm]

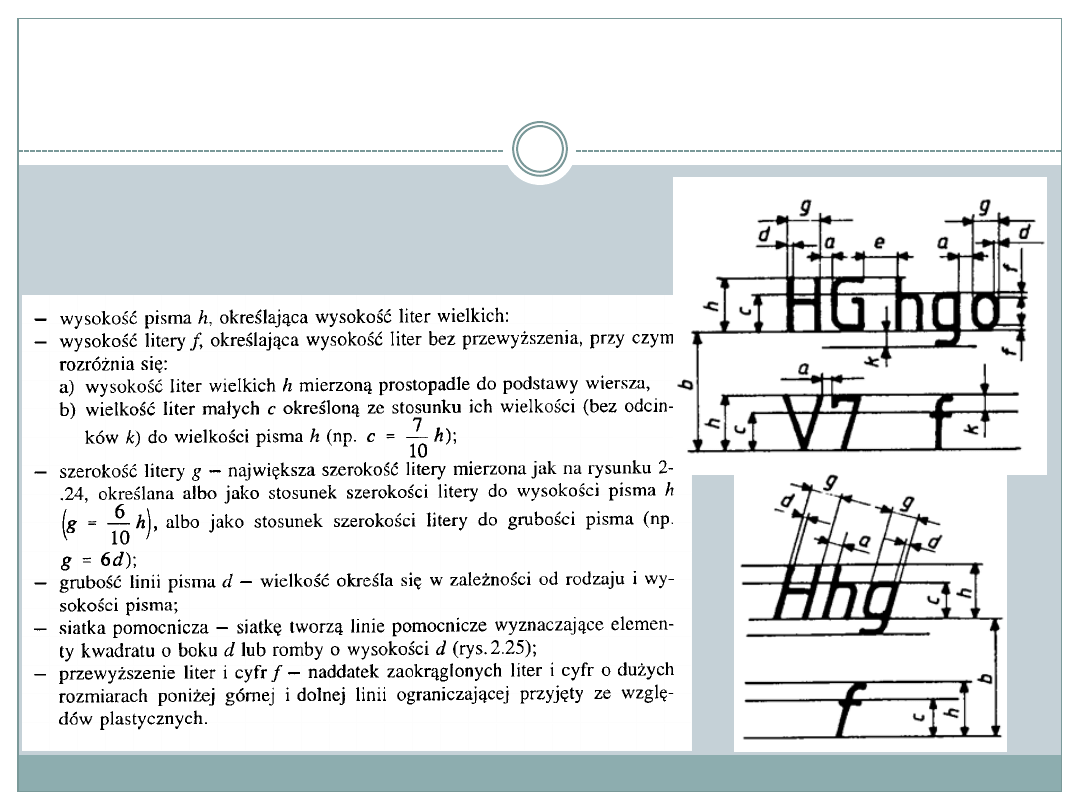

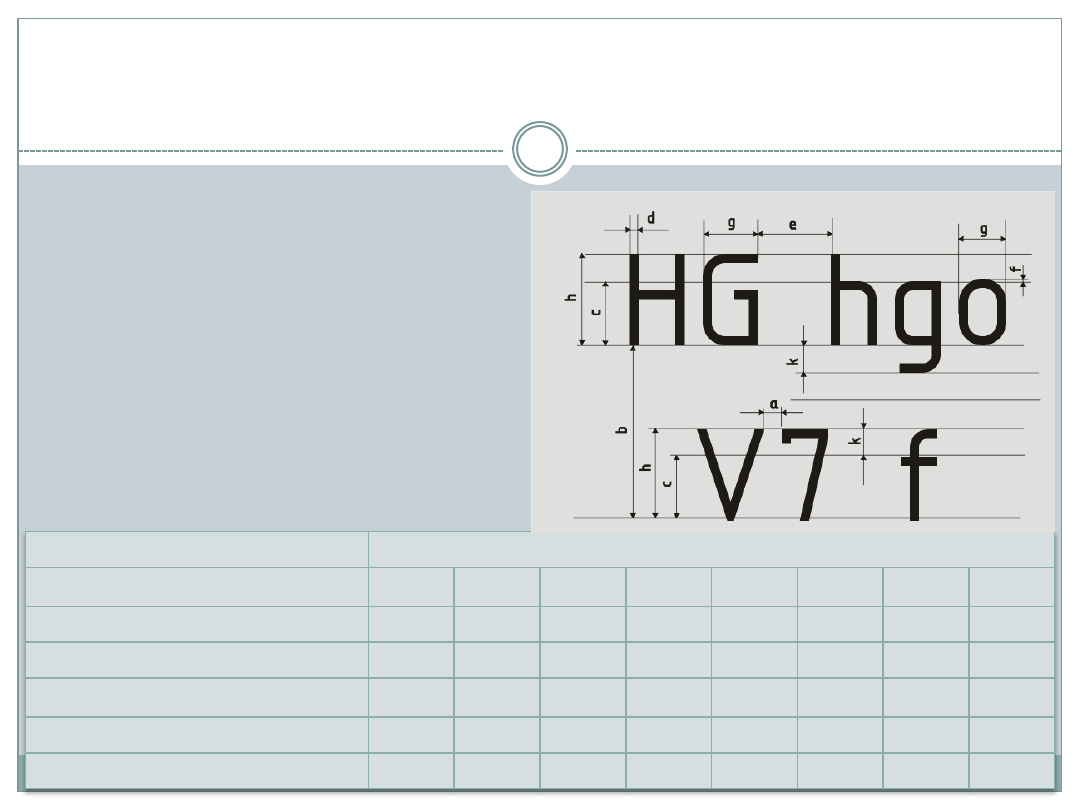

Wielkości charakterystyczne dla pisma

technicznego rodzaju B.

Oznaczenie

Wymiary w [mm]

h - wysokość wielkiej litery

1,80

2,50

3,50

5,00

7,00

10,00

14,00

20,0o

c - wysokość małej litery

1,30

1,80

2,50

3,50

5,00

7,00

10,00

14,00

a - odstęp pomiędzy literami

0,35

0,50

0,70

1,00

1,40

2,00

2,80

4,00

b - odstęp pomiędzy wierszami

3,10

4,30

6,00

8,50

12,00

17,00

24,00

34,00

e - odstęp pomiędzy wyrazami

1,10

1,50

2,10

3,00

4,20

6,00

8,40

12,00

d - grubość linii pisma

0,18

0,25

0,35

0,50

0,70

1,00

1,40

2,00

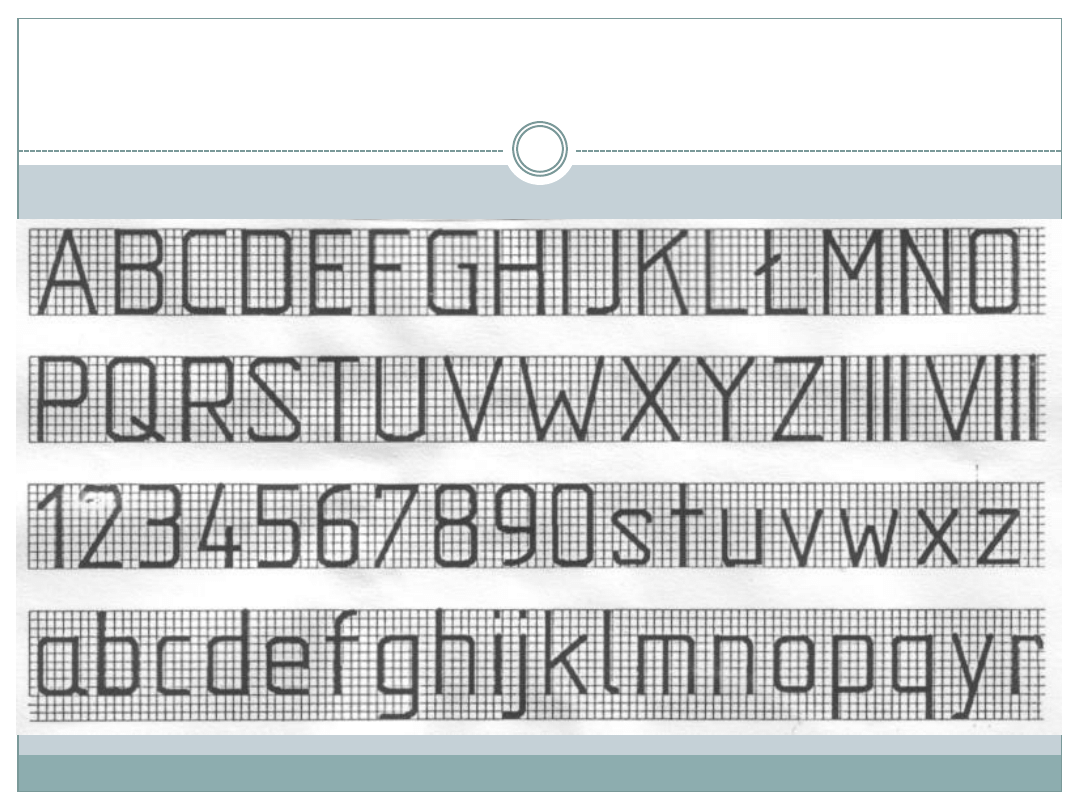

Pismo techniczne typu B proste

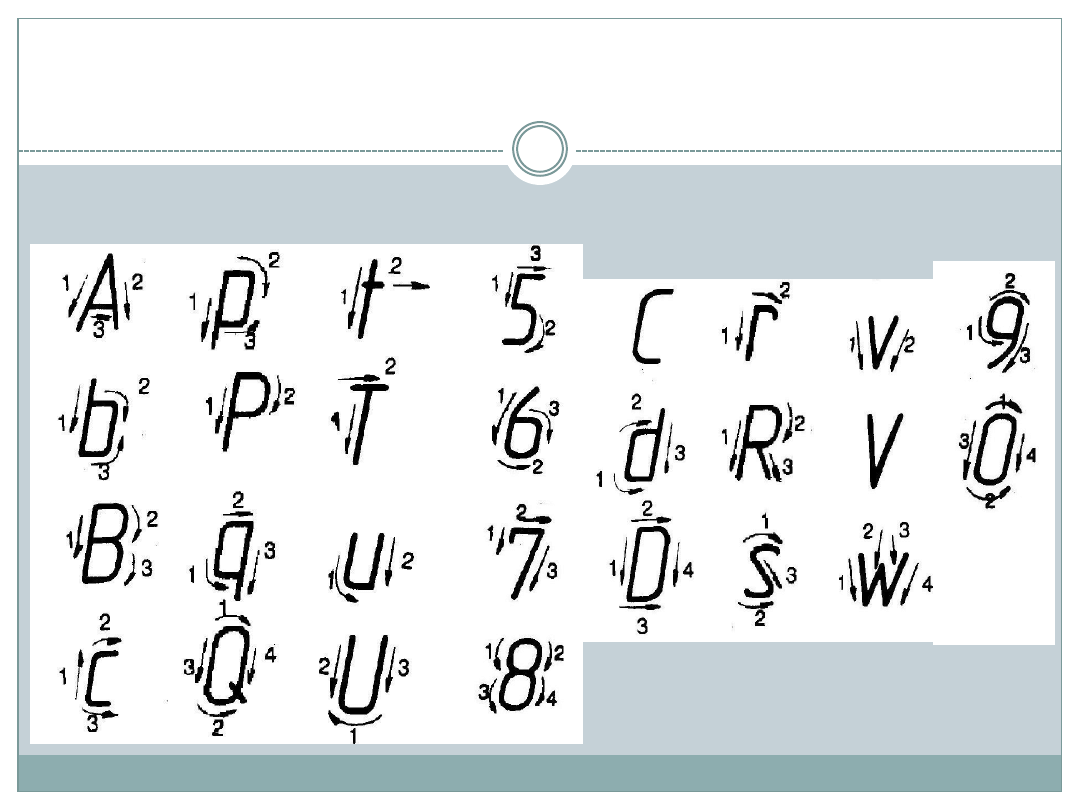

Sposób pisania

liter i cyfr

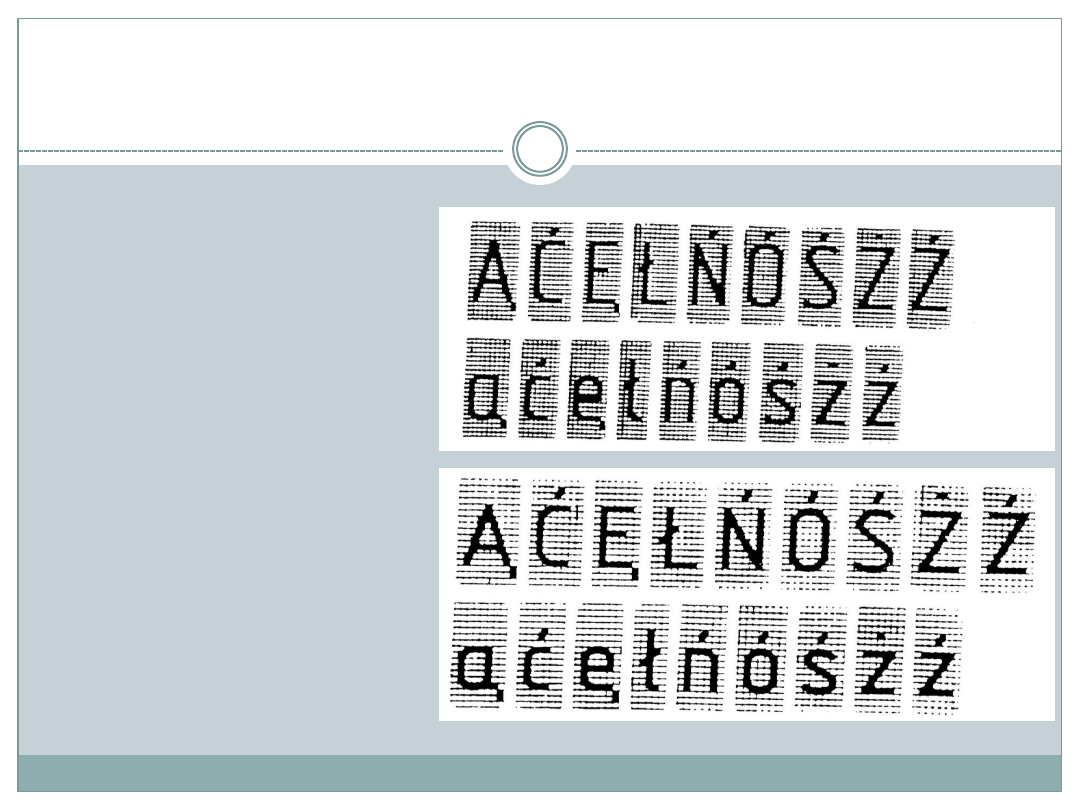

Polskie znaki

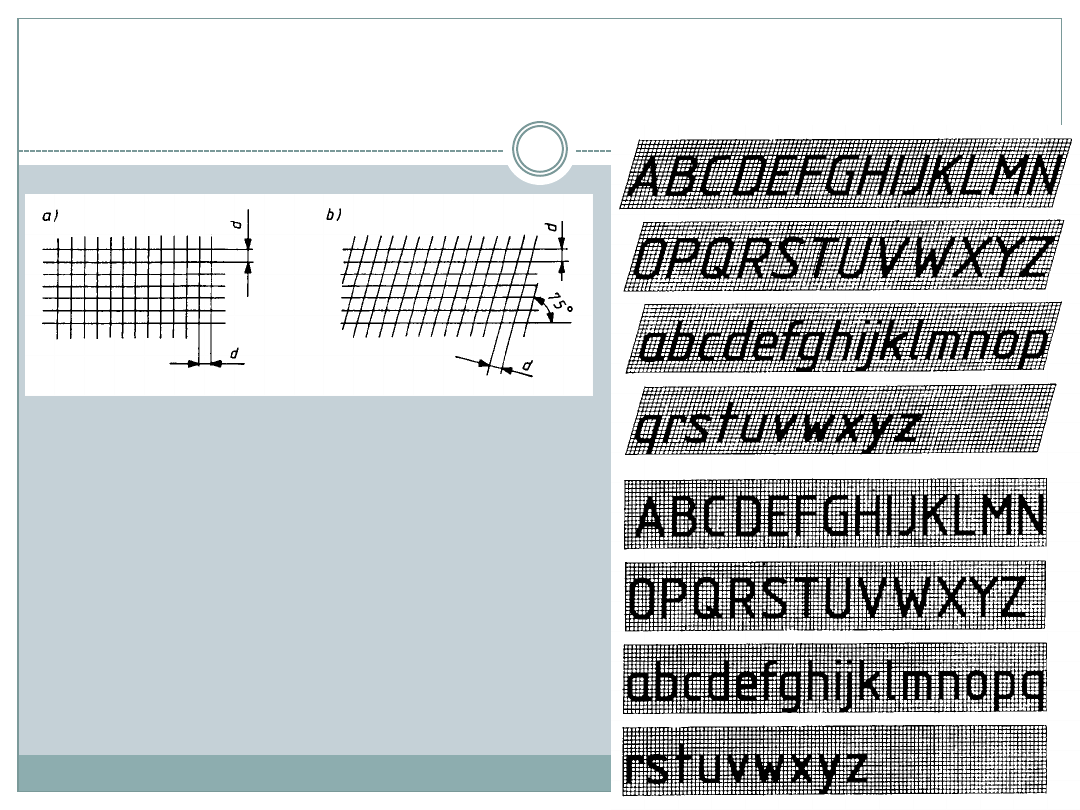

Pismo techniczne

typu A

Pismo techniczne

typu B
