DEMONTAŻ-MONTAŻ : PRZEDNIA ZWROTNICA

DEMONTAŻ-MONTAŻ : PRZEDNIA ZWROTNICA

DEMONTAŻ-MONTAŻ : PRZEDNIA ZWROTNICA

DEMONTAŻ-MONTAŻ : PRZEDNIA ZWROTNICA

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

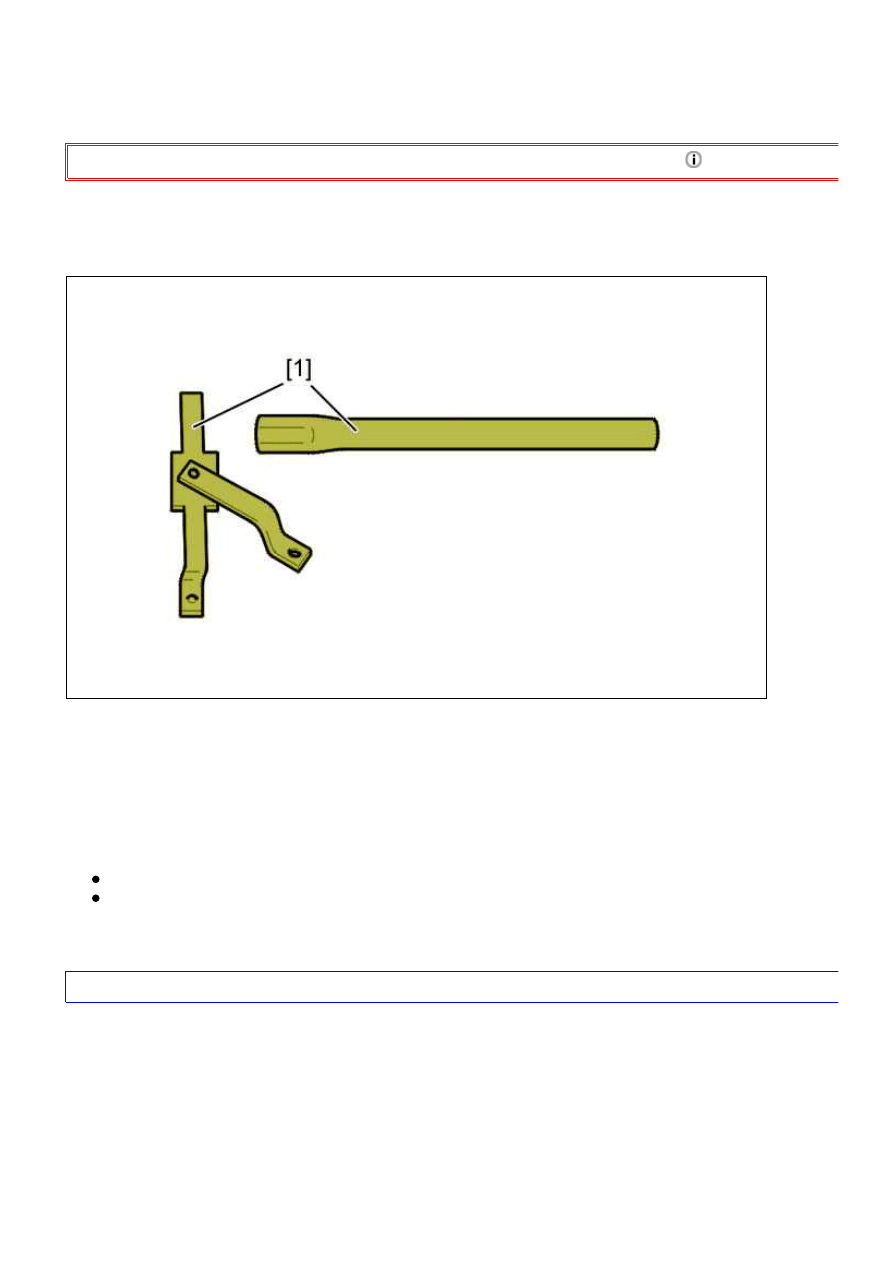

Rysunek : B3CK10KD

[1] przyrząd do unieruchamiania piasty (-).0606-AY.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Odblokowac śruby koła.

Podnieść i ustalić samochód tak, aby przednie koła wisiały w powietrzu.

Zdemontować :

Koło

Końcówka i koszyk półosi

Unieruchomić piastę za pomocą przyrządu [1], uniemożliwiając obrót.

Zdemontować nakrętkę półosi .

UWAGA

UWAGA

UWAGA

UWAGA : Nigdy nie hamować aby odkręcić nakrętkę ; Grozi to ścięciem śruby mocującej tarczę hamulca do piasty.

407 - B3CG19K1 - Demontaż-montaż : Przednia zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3CG19K1&refaff=B3CG19K1&...

1 z 5

2015-03-28 02:55

background image

Rysunek : B3CK10DD

Zdemontować :

mocowania (1) (Wspornik przewodu elastycznego hamulca)

Czujnik koła (2)

Wypiąć i odsunąć : Przewód czujnika koła ( w (3)).

Zdemontować nakrętkę (4) (Łącznik układu kierowniczego ).

Rysunek : B3CK10ED

Zdemontować :

mocowania (5) (Zacisk )

Zacisk hamulca i zawiesić go

407 - B3CG19K1 - Demontaż-montaż : Przednia zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3CG19K1&refaff=B3CG19K1&...

2 z 5

2015-03-28 02:55

background image

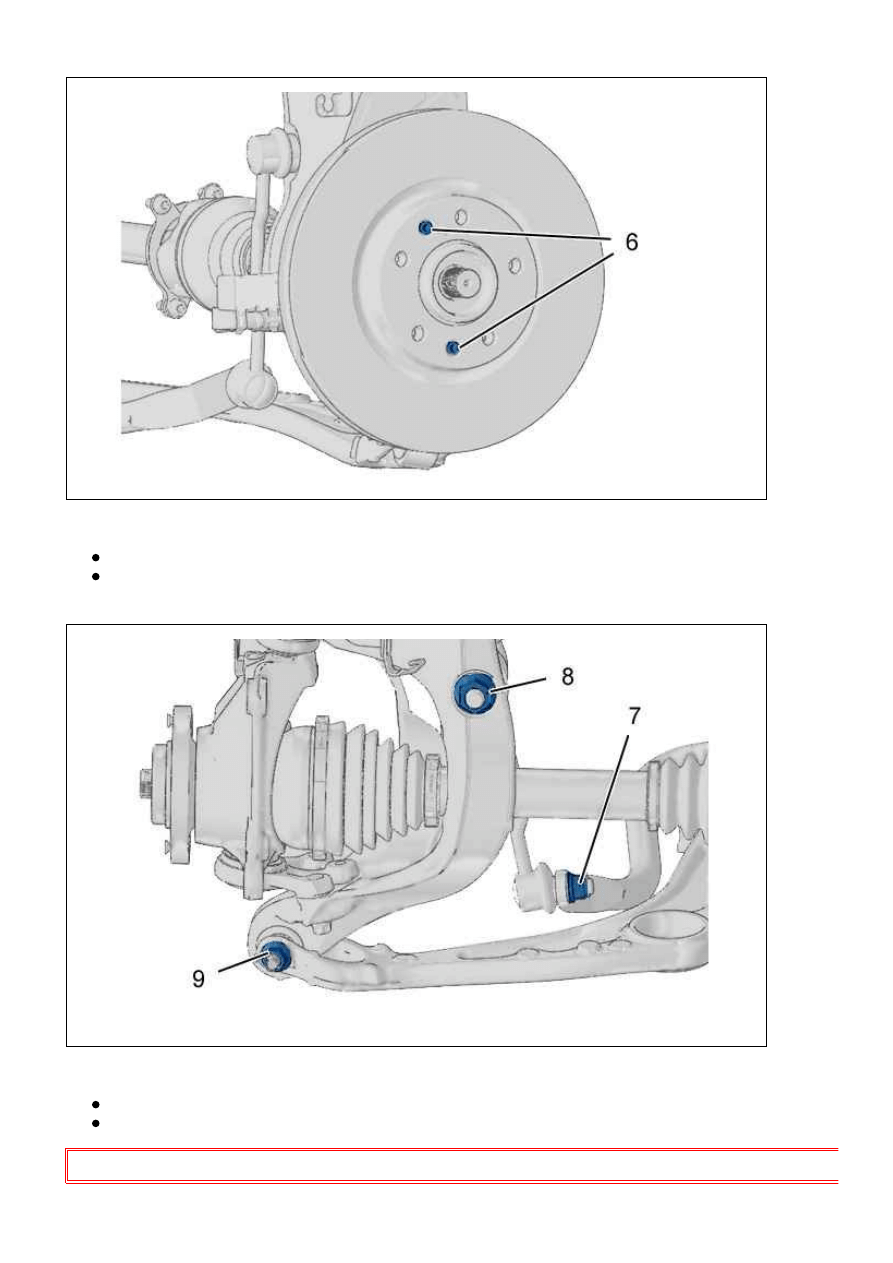

Rysunek : B3CK10FD

Zdemontować :

mocowania (6) (Tarcza hamulca (/))

Tarczę hamulca (/)

Rysunek : B3CK10GD

Zdemontować :

mocowania (7 - 8) (Łącznik drążka stabilizatora )

Mocowanie (9) (Wahacz zawieszenia )

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Demontaż mocowania (8) jest konieczny, aby uniknąć zgięcia trzpienia amortyzatora .

407 - B3CG19K1 - Demontaż-montaż : Przednia zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3CG19K1&refaff=B3CG19K1&...

3 z 5

2015-03-28 02:55

background image

Rysunek : B3CK10HD

Pociągnąć do siebie zespół wspornika zwrotnicy/zwrotnicy przytrzymując półoś , aby uniemożliwić jej wyczepienie ze

skrzyni biegów .

Zdemontować mocowania (10 - 11) ( dolny przegub sworznia).

Rysunek : B3CK10JD

Zdemontować : Nakrętka mocująca (12) (Końcówka przegubu ).

UWAGA

UWAGA

UWAGA

UWAGA : Podczas operacji uważać, aby nie uszkodzić osłony przegubu zwrotnicy.

Pozostawić półoś podwieszoną.

407 - B3CG19K1 - Demontaż-montaż : Przednia zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3CG19K1&refaff=B3CG19K1&...

4 z 5

2015-03-28 02:55

background image

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Wymienić nakrętki Nylstop na nowe.

Wymienić śrub mocujących zacisku na nowych śrub (wstępnie posmarowanych pastą samohamującą).

UWAGA

UWAGA

UWAGA

UWAGA : Nie przemieszczać pojazdu, jeżeli osie napędowe zostały zdemontowane albo poluzowane, tak aby nie

uszkodzić łożysk.

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Zastosować preparat hamującu na gwint śrub(10 - 11) : Typ LOCTITE TB1344E.

UWAGA

UWAGA

UWAGA

UWAGA : Nasmarować korpus czujnika koła(Smarem typu TOTAL N4128).

Wykonywać czynności w kolejności odwrotnej do demontażu.

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

daNm

daNm

daNm

daNm

Nakrętka półosi (/)

Nakrętka półosi (/)

Nakrętka półosi (/)

Nakrętka półosi (/)

34,5

Mocowanie czujnika koła (Przed datą )

Mocowanie czujnika koła (Przed datą )

Mocowanie czujnika koła (Przed datą )

Mocowanie czujnika koła (Przed datą )

1

Mocowanie (4) : Łącznik układu kierowniczego

Mocowanie (4) : Łącznik układu kierowniczego

Mocowanie (4) : Łącznik układu kierowniczego

Mocowanie (4) : Łącznik układu kierowniczego

3,5

Mocowania (5) : Wspornik zacisku hamulca /Zwrotnica

Mocowania (5) : Wspornik zacisku hamulca /Zwrotnica

Mocowania (5) : Wspornik zacisku hamulca /Zwrotnica

Mocowania (5) : Wspornik zacisku hamulca /Zwrotnica 12
Mocowania (6) : Tarcza hamulca (/)/(/) piasta

Mocowania (6) : Tarcza hamulca (/)/(/) piasta

Mocowania (6) : Tarcza hamulca (/)/(/) piasta

Mocowania (6) : Tarcza hamulca (/)/(/) piasta

1

Mocowanie (7) : Łącznik (/)/Stabilizator (/)

Mocowanie (7) : Łącznik (/)/Stabilizator (/)

Mocowanie (7) : Łącznik (/)/Stabilizator (/)

Mocowanie (7) : Łącznik (/)/Stabilizator (/)

8,5

Mocowanie (8) : Łącznik (/)/Wspornik zwrotnicy

Mocowanie (8) : Łącznik (/)/Wspornik zwrotnicy

Mocowanie (8) : Łącznik (/)/Wspornik zwrotnicy

Mocowanie (8) : Łącznik (/)/Wspornik zwrotnicy

20,5

Mocowanie (9) : Wahacz przedni/Wspornik zwrotnicy

Mocowanie (9) : Wahacz przedni/Wspornik zwrotnicy

Mocowanie (9) : Wahacz przedni/Wspornik zwrotnicy

Mocowanie (9) : Wahacz przedni/Wspornik zwrotnicy 7,5
Mocowania (10) : dolny przegub sworznia

Mocowania (10) : dolny przegub sworznia

Mocowania (10) : dolny przegub sworznia

Mocowania (10) : dolny przegub sworznia

17

Mocowanie (11) : dolny przegub sworznia

Mocowanie (11) : dolny przegub sworznia

Mocowanie (11) : dolny przegub sworznia

Mocowanie (11) : dolny przegub sworznia

6,5

Mocowanie (12) : Końcówka przegubu

Mocowanie (12) : Końcówka przegubu

Mocowanie (12) : Końcówka przegubu

Mocowanie (12) : Końcówka przegubu

6

407 - B3CG19K1 - Demontaż-montaż : Przednia zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3CG19K1&refaff=B3CG19K1&...

5 z 5

2015-03-28 02:55
