407 B3DG1JK1 Demontaż montaż Tylna zwrotnica

background image

DEMONTAŻ-MONTAŻ : TYLNA ZWROTNICA

DEMONTAŻ-MONTAŻ : TYLNA ZWROTNICA

DEMONTAŻ-MONTAŻ : TYLNA ZWROTNICA

DEMONTAŻ-MONTAŻ : TYLNA ZWROTNICA

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Systematyczna wymiana części

1. Systematyczna wymiana części

1. Systematyczna wymiana części

1. Systematyczna wymiana części

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Ilość

Ilość

Ilość

Ilość

Śruba (Wahacz dolny / Zwrotnica)

Śruba (Wahacz dolny / Zwrotnica)

Śruba (Wahacz dolny / Zwrotnica)

Śruba (Wahacz dolny / Zwrotnica)

1

Śruba (Łącznik regulacji zbieżności / Zwrotnica)

Śruba (Łącznik regulacji zbieżności / Zwrotnica)

Śruba (Łącznik regulacji zbieżności / Zwrotnica)

Śruba (Łącznik regulacji zbieżności / Zwrotnica)

1

Nakrętka (Łącznik drążka stabilizatora)

Nakrętka (Łącznik drążka stabilizatora)

Nakrętka (Łącznik drążka stabilizatora)

Nakrętka (Łącznik drążka stabilizatora)

1

Zespół śruba-nakrętka (Amortyzator / Zwrotnica)

Zespół śruba-nakrętka (Amortyzator / Zwrotnica)

Zespół śruba-nakrętka (Amortyzator / Zwrotnica)

Zespół śruba-nakrętka (Amortyzator / Zwrotnica)

1

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Zwrotnica)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Zwrotnica)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Zwrotnica)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Zwrotnica) 1
Zespół śruba-nakrętka (Górny wahacz zawieszenia / Poprzeczka)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Poprzeczka)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Poprzeczka)

Zespół śruba-nakrętka (Górny wahacz zawieszenia / Poprzeczka) 2

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Nie opierać podnośnika o tylną belkę poprzeczną przy podnoszeniu pojazdu.

Ustawić pojazd na podnośniku pomostowym.

Odblokowac śruby koła.

Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu.

Zdemontować koło.

Rysunek : B1DK0BXD

Zdemontować czujnik koła (1).

Odłączyć linkę hamulca (2) od zacisku hamulca.

407 - B3DG1JK1 - Demontaż-montaż : Tylna zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3DG1JK1&refaff=B3DG1JK1&...

1 z 4

2015-03-28 03:05

background image

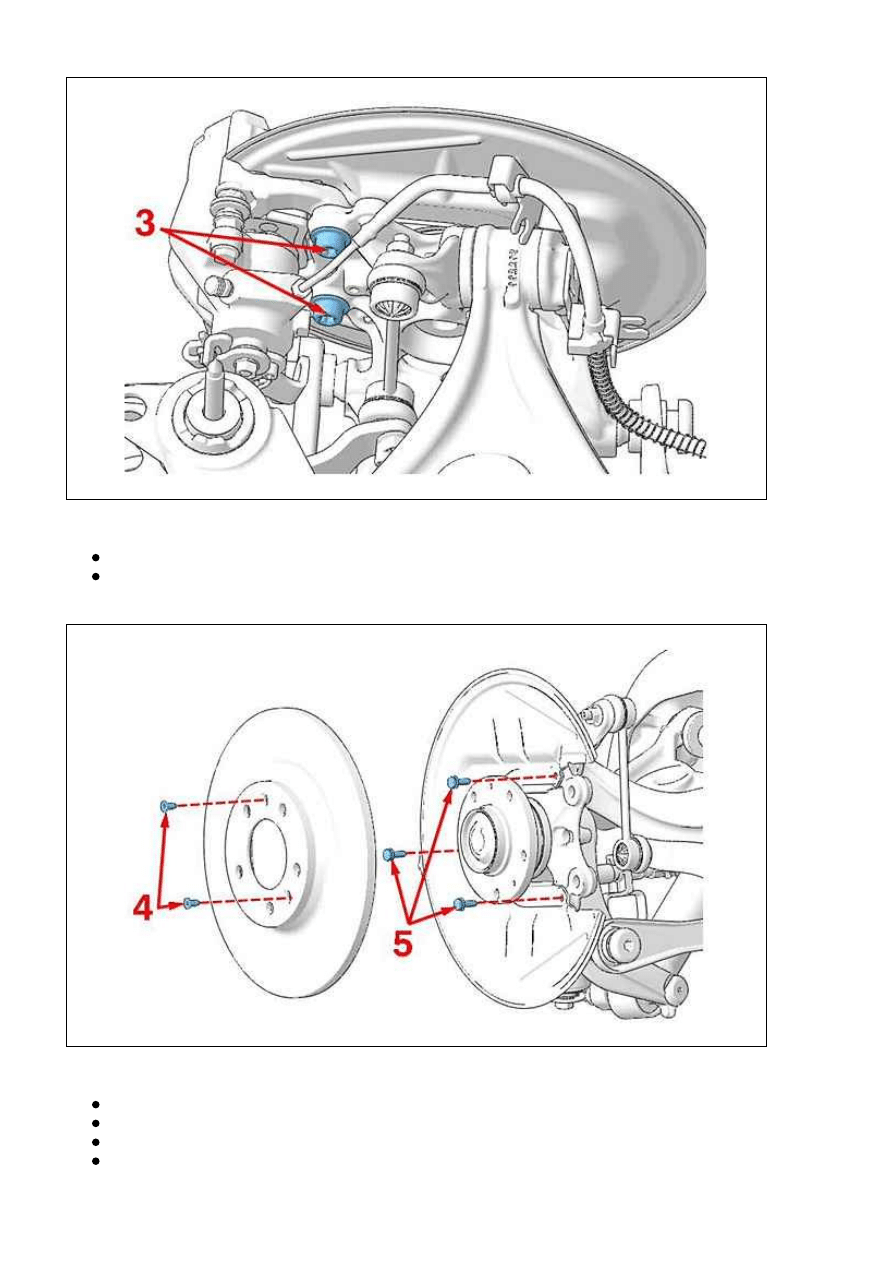

Rysunek : B1DK0BYD

Zdemontować :

śruby (3)

Zacisk hamulca

Rysunek : B1DK0BZD

Zdemontować :

śruby (4)

Tarczę hamulca

śruby (5)

Osłona tarczy

407 - B3DG1JK1 - Demontaż-montaż : Tylna zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3DG1JK1&refaff=B3DG1JK1&...

2 z 4

2015-03-28 03:05

background image

Rysunek : B1DK0C0D

Zdemontować :

Nakrętka (6) łącznika stabilizatora przechyłów

Śruba (7)

Zespół śruba-nakrętka (8)

Rysunek : B3DK0C1D

Zdemontować :

Śruba (9)

Śruba (10)

Zespół śruba-nakrętka (11)

Tylna zwrotnica

407 - B3DG1JK1 - Demontaż-montaż : Tylna zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3DG1JK1&refaff=B3DG1JK1&...

3 z 4

2015-03-28 03:05

background image

3. Montaż

3. Montaż

3. Montaż

3. Montaż

UWAGA

UWAGA

UWAGA

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

Tylne zawieszenie

Tylne zawieszenie

Tylne zawieszenie

Tylne zawieszenie

hamulce

hamulce

hamulce

hamulce

Koła

Koła

Koła

Koła

Zamontować czop tylny.

Zamontować bez dokręcania :

Zespół śruba-nakrętka (11)

Śruba (10)

Śruba (9)

Śruba (7)

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

.

Dokręcić :

Zespół śruba-nakrętka (11)

Śruba (10)

Śruba (9)

Śruba (7)

Zamontować :

Nakrętka (6) łącznika stabilizatora przechyłów

Zespół śruba-nakrętka (8) (bez dokręcania)

Osłona tarczy

śruby (5)

Tarczę hamulca

śruby (4)

Zacisk hamulca

śruby (3)

Podłączyć linkę hamulca postojowego (2) do zacisku hamulca .

Zamontować :

Czujnik koła (1)

Tylne koło

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

.

Dokręcić zespół śruba nakrętka (8).

Sprawdzić zbieżność (wyregulować, jeżeli jest to konieczne).

407 - B3DG1JK1 - Demontaż-montaż : Tylna zwrotnica

http://127.0.0.1:6090/affiche.do?ref=B3DG1JK1&refaff=B3DG1JK1&...

4 z 4

2015-03-28 03:05
