Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 1

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

A. Marka pojazdu: FORD,
B. VIN (3 pierwsze znaki): WF0,
C. Typ, model, (nazwa handlowa): FMCY (Transit SC 350L),
D. Kod typu, model (nazwa homologacyjna): F4FAL,
E. Odmiany: skrzyniowy z kabiną pojedynczą,
F. Rodzaj: samochód ciężarowy,
G. Podrodzaj: skrzyniowy,
H. Przeznaczenie: nieokreślne,
I. Numer homologacji krajowej MT i GM: 82,
J. Przykład VIN-u: WF0AXXGBFAXM00001

,

K. Powyższeze dane dotyczą pojazdów o numerze nadwozia ( VIN ) rozpoczynających
się od numeru:

WF0AXX

... ,

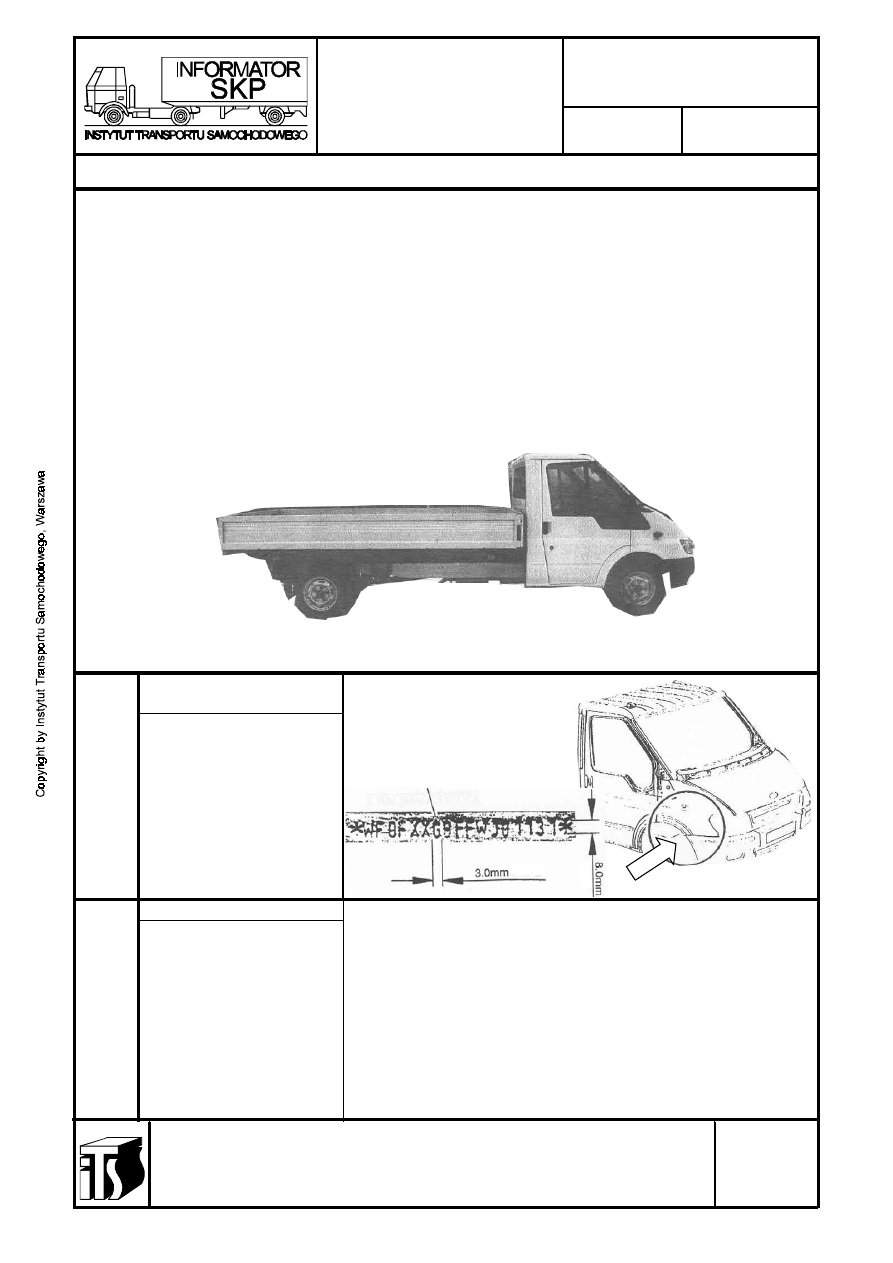

L. Wygląd pojazdu:

Ł. Informacje o pojeździe:

Położenie wybitego
numeru nadwozia:

1

Numer nadwozia (VIN) składa się
z 17 znaków, stanowi numer
nadwozia (podwozia) i znajduje
się na przegrodzie czołowej po
prawej stronie.

Położenie numeru silnika:

2

Numer silnika wybity jest na
kadłubie silnika po prawej stro-
nie.

Numer silnika jest umieszczony jest na
kadłubie silnika po prawej stronie.

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 2

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

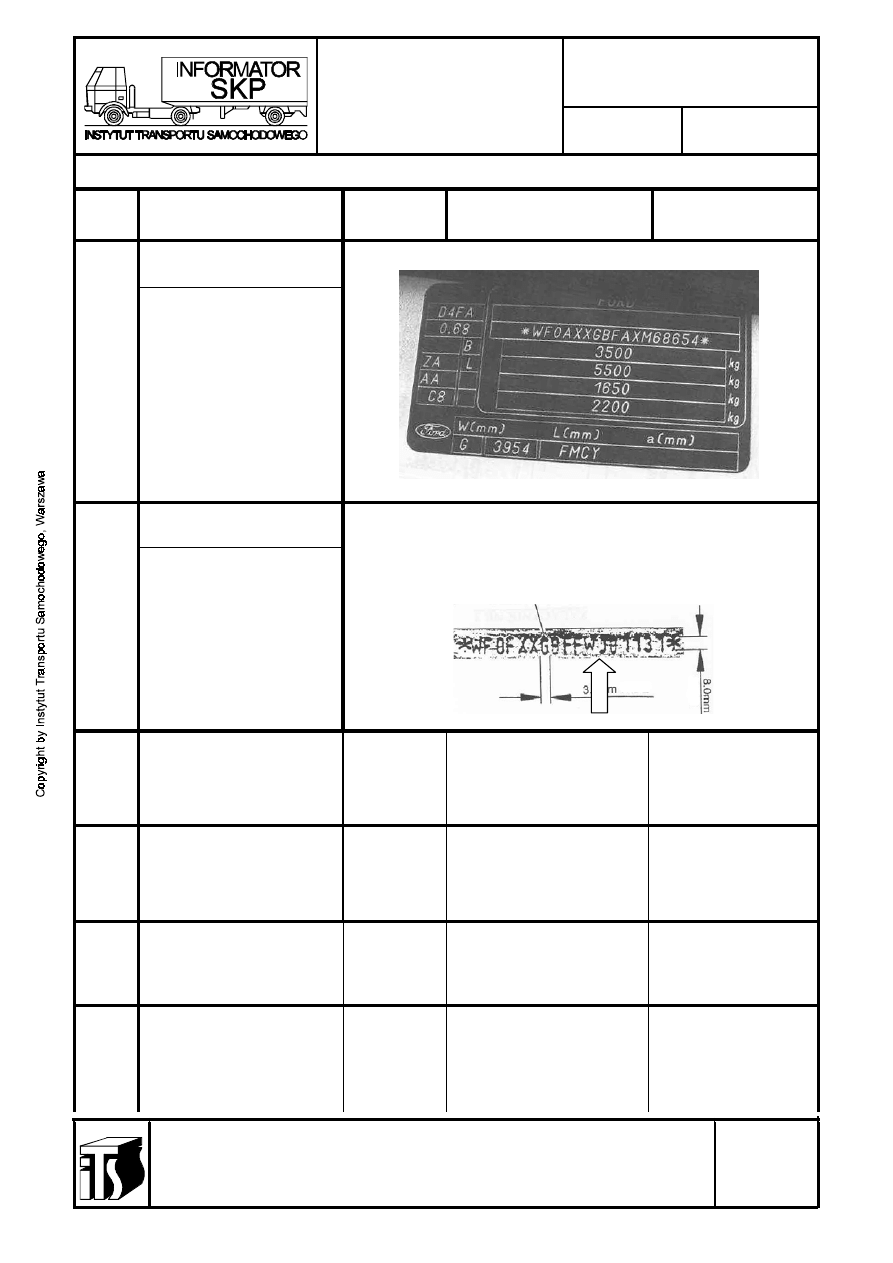

Położenie tabliczki zna-
mionowej:

3

Tabliczka znamionowa umiesz-
czona jest na prawym słupku
kabiny.

Zasady rozpoznawania
(modelu roku):

4

11 i 12 znak w numerze VIN ozna-
cza kolejno rok i miesiąc.
X – oznacza rok 1999,
M – oznacza listopad.
W – oznacza rok 1998,
J – styczeń.
Znak 4: oznacza wariant modelu.
Znak 7: oznacz fabrykę montażo-
wą,
Znak 9: oznaczenie modelu F -
Transit,
Znak 10: oznacza wariant modelu.

WF0AXXGBFA

XM

00001

5

Masa własna:

[kg]

1949

6

Dopuszczalna masa cał-
kowita, (administracyjna w
kraju):

[kg]

3500

7

Ilość osi:

[szt]

2

8

Ilość kół:

[szt]

4lub6*

*Jeżeli tylna oś jest na
kołach bliźniaczych.

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 3

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

[kg]

1650*

1600**

1:

[kN]

16,50*

16,00**

[kg]

2200*

2450**

9

Rozkład
dopuszczal-
nej masy
całkowitej
(nacisku
całkowitego)
na osie

2:

[kN]

22,00*

24,50**

*) wersja 350L czterokoło-
wa,
*) wersja 350L sześcioko-
łowa (tył na kołach bliźnia-
czych)

z hamul-
cem:

[kg]

2000

10

Dopusz-
czalna ma-
sa całkowita
przyczepy

bez hamul-
ca:

[kg]

BD

11

Największa
liczba
miejsc

do siedze-
nia:

[szt]

3

12

Nominalny rozmiar opon:

[mm/cal]

215/75 R16C 113/111Q

175/75 R16C 101/99Q*

185/75 R16C 104/102Q*

*) dla pojazdu na kołach
bliźniaczych

13

Dopuszczalne rozmiary
opon:

[mm/cal]

185/75 R16C 104/102Q

obciążenie do 3
osób:

[MPa]

0,35

Ciśnienie
w kołach
przednich

obciążenie
max:

[MPa]

0,35

obciążenie do 3
osób

[MPa]

0,32

14

Ciśnienie
w kołach
tylnych:

Obciążenie
max:

[MPa]

0,32

15

Prędkość maksymalna:

[km/h]

136

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 4

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

[cm/10m]

↓12

16

Nominalna wartość usta-
wienia świateł mijania w
płaszczyźnie pionowej:

[%]

↓1.2

[cm/10m]

-------------

17

Nominalna wartość usta-
wienia świateł drogowych
w płaszczyźnie pionowej
(tylko dla układów cztero-
reflektorowych):

[%]

-------------

Układ jednoreflektorowy

[cm/10m]

↓22

18

Nominalna wartość usta-
wienia świateł przeciwm-
głowych przednich w
płaszczyźnie pionowej
(tyko dla pojazdów fa-
brycznie wyposażonych w
światła przeciwmgłowe):

[%]

↓2.2

[cm/10m]

20

19

Maksymalna zmiana
ustawienia świateł w wy-
niku działania korektora
świateł mijania:

[%]

2.0

Brak danych producenta.

20

Minimalna wymagana siła
hamowania hamulca ro-
boczego:

[kN]

17,50

21

Minimalna wymagana siła
hamowania hamulca po-
stojowego:

[kN]

5,60

22

Rozwiązanie konstrukcyj-
ne (homologowane) ha-
mulca awaryjnego:

Hamulec awaryjny stanowi jeden z obwodów hamulca roboczego oraz hamulec
postojowy. Sterowany nożnie.

23

Rozwiązanie konstrukcyj-
ne (homologowane) ha-
mulca postojowego:

Hamulec jest uruchamiany mechanicznie ręcznie, działa na oś tylną.

24

Przełożenie korektora
hamowania:

BD

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 5

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

25

Największy dopuszczalny
ruch jałowy koła kierowni-
cy:

[

o

]

6º

Brak danych producenta

Przednich:

[mm]

1737

26

Rozstaw
kół

Tylnych:

[mm]

1700

1642*

*) na kołach bliźniaczych

[mm]

0±1

27

Zbieżność kół przednich:

[

o

]

0°±10’

Wielkość regulowa-
na

28

Kąt pochylenia kół przed-
nich:

[

o

]

0°25’±1°

Wielkość nieregu-
lowana

29

Kąt wyprzedzenia osi
sworznia zwrotnicy:

[

o

]

3°42’±1°

Wielkość nieregu-
lowana

30

Kąt pochylenia osi sworz-
nia zwrotnicy:

[

o

]

BD

[mm]

BD

31

Zbieżność kół tylnych:

[

o

]

BD

32

Kąt pochylenia kół tyl-
nych:

[

o

]

BD

Warunki pomiaru:
-

samochód nieobcią-
żony.

Dopuszczalna nieślado-
wość kół:

[mm]

35

33*

Wg przepisów MT i GW
*) na kołach bliźniaczych

33

lub tzw. offset:

[

o

]

-------------

Brak danych producenta

Dopuszczalna nierówno-
ległość osi:

[mm]

32

34

lub tzw. setback:

[

o

]

------------

Brak danych producenta

Koło we-

wnętrzne:

[

o

]

BD

35

Skrętność
kół przed-
nich;

Koło ze-

wnętrzne:

[

o

]

BD

Przednich:

[%]

30

36

Parametr
minimalnej
sprawności
amortyzato-
rów

Tylnych:

[%]

20

Rodzaj urządzenia: pracu-
jące według metody Eusa-
ma. Max różnica sprawno-
ści amortyzatorów kół tej
samej osi.

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 6

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

37

Rozstaw osi:

[mm]

3954

38

Długość/szerokość pojaz-
du:

[mm/mm]

5902*, 6075**/1974*,

2017**

*) podwozie z kabiną poje-
dynczą
**) skrzyniowy z kabiną
pojedynczą

39

Wysokość:

[mm]

2022

Schemat rozmieszczenia
punktów podparcia pojaz-
du:

40

Za przednią i przed tylną osią pojazdu.

Zasady rozpoznawania
pojemności skokowej sil-
nika:

41

D4FA –

kod silnika o poj. skokowej 2,400 cm

3

88kW die-

sel

Oznakowanie typu, mo-
delu silnika:

42

Przykład kodu silnika:

D4FA

stanowi pierwszy człon numeru silnika,

po którym następuje numer seryjny.

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 7

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

43

Pojemność zbiornika pa-
liwa:

[dm

3

]

80

44

Fabryczne rodzaje paliwa:

Olej napędowy

45

Prędkość obrotowa biegu
jałowego silnika:

[obr/min]

BD

46

Prędkość obrotowa przy
której uzyskiwana jest
maksymalna moc silnika:

[obr/min]

4000

47

Maksymalna moc silnika:

[kW]

88,3

50

Nominalna wartość zady-
mienia spalin:

[m

-1

]

max 3,0

*) dane fabryczne – 0,7

52

Rodzaj reaktora katali-
tycznego, lub innego spo-
sobu obniżania emisji
spalin:

Reaktor katalityczny + recyrkulacja spalin.

53

Pojemność skokowa silni-
ka:

[cm

3

]

2402

54

Kąt wyprzedzenia zapło-
nu:

[

o

]

BD

55

Prędkość obrotowa przy
pomiarze hałasu ze-
wnętrznego na postoju:

[obr/min]

3000

56

Maksymalna dopuszczal-
na wartość poziomu hała-
su zewnętrznego:

[dB (A)]

104

Podana przez producenta
87dB

Nr

S-0124



Dane techniczno –

diagnostyczne

pojazdów

Ark. 8

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: FORD TRANSIT 2,4 TD



INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: [phone] w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: [phone]

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

57

Adres, telefon, fax oficjal-
nego przedstawiciela(li)
producenta (importera):

TOP CAR 02-287 Warszawa ul. Aksamitna 2
Tel.: [phone]

BD – brak danych
