OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

Narzędzie : Narzędzie diagnostyczne (Do samochodów wyposażonych w elektryczny hamulec postojowy).

2. Demontaż

Jeżeli zbiornik płynu hamulcowego jest napełniony do poziomu maksimum, wyjąć jego filtr i opróżnić czę ściowo zbiornik za pomocą czystej strzykawki, tak aby uniknąć przelania zbiornika.
Poluzować hamulec postojowy .
Do samochodów wyposażonych w elektryczny hamulec postojowy :

l

Ustawić elektryczny hamulec postojowy w położeniu do demontażu ; Za pomocą przyrządu diagnostycznego

l

Odłączyć akumulator

Odblokować śruby tylnych kół.
Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu.
Zdemontować :

l

Śruby tylnych kół

l

Koła tylne

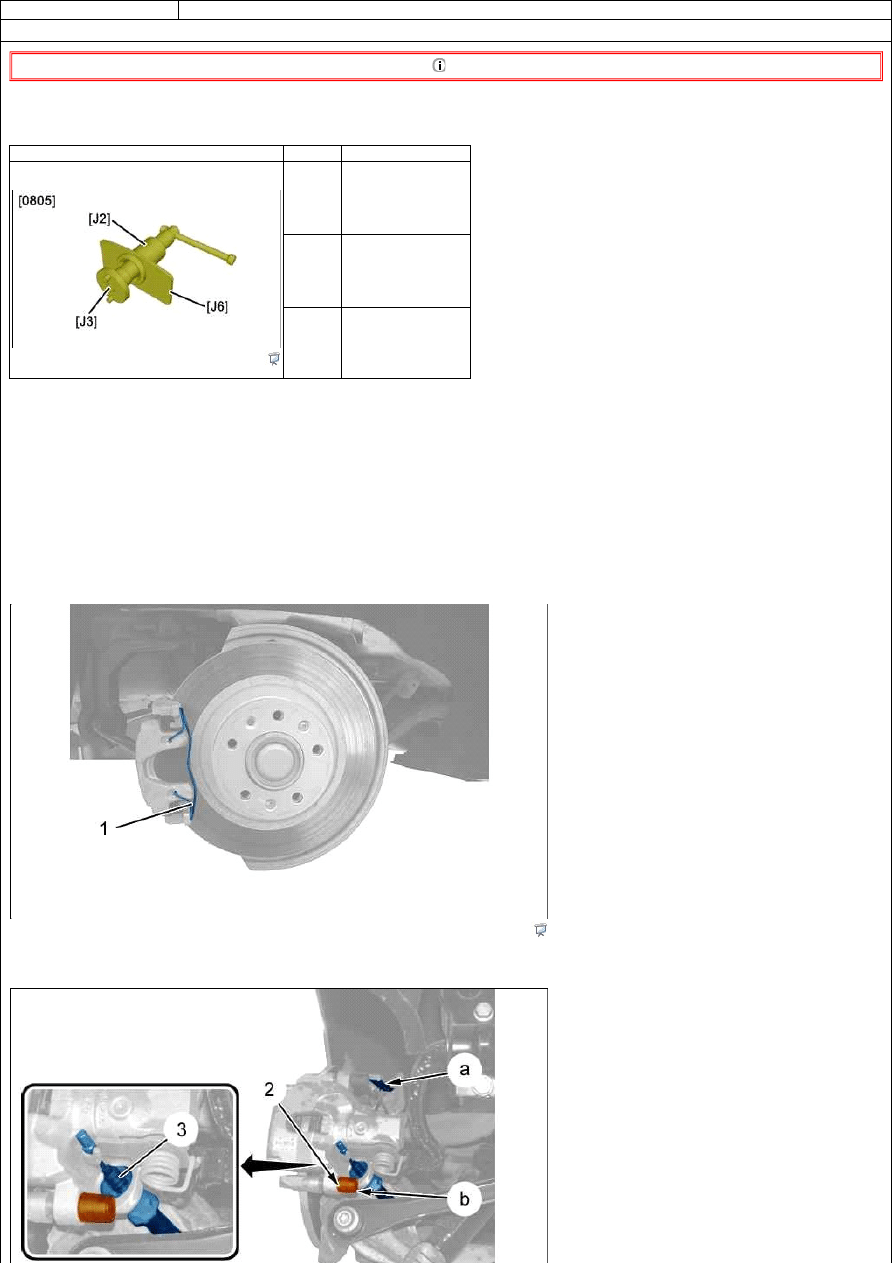

Zdemontować sprężynę (1).

B3FG01FAP0

DEMONTAŻ - MONTAŻ : KLOCKI TYLNEGO HAMULCA

przyrząd

Oznaczenie Oznaczenie

Rysunek : E5AG06YT

[0805-J2]

Tłoczek i nakrętka oporowa

[0805-J6]

Płytka oporowa

[0805-J3]

Przejściówka

Rysunek : B3FG0OZD

UWAGA : Uważać aby nie uszkodzić prowadnicy linki hamulca postojowego (3).

Wyjąć linkę hamulca postojowego (3) z zacisku hamulca tylnego.
Wypiąć przewód elastyczny hamulca  (w "a").
Zdemontować :

l

Zatyczkę  (w "b")

l

Śruba (2)

Przechylić zacisk hamulca do góry.
Zdemontować klocki hamulcowe .

3. Oczyszczenie

OBOWIAZKOWE : Nie używać sprężonego powietrza do czyszczenia hamulców.

3.1. 1-sza możliwość

Oczyścić tarczę hamulcową i zacisk hamulca za pomocą zalecanego preparatu do czyszczenia hamulców.
Pozostawić do ocieknięcia i wysuszenia.
Wytrzeć czystą szmatką :

l

Tarczę hamulca

l

Zacisk hamulca

3.2. Druga możliwość

Użyć odkurzacza homologowanego przez producenta .

4. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

l

Układ hamulcowy

l

kół

(koła)

Sprawdzić wzrokowo :

l

Szczelność wokół tłoczka zacisku hamulca

l

Dobry stan i doskonałe dopasowanie osłon mieszkowych

l

Zużycie tarcz hamulcowych

Wymienić uszkodzone czę ści.

UWAGA : Na okładzinach klocków hamulcowych niedopuszczalne są żadne ślady smaru, oleju i innych środków smarnych.

Obrócić i odepchnąć tłoczki zacisków tylnego hamulca w kierunku ruchu wskazówek zegara ; Przy pomocy przyrządów [0805-J2], [0805-J3] et [0805-J6].
Kontrolować poziom płynu hamulcowego.

Rysunek : B3FG1UPD

Rysunek : B3FG1UQD

UWAGA : Sprawdzić, czy występ ustalający "d" wewnętrznego klocka (4) wchodzi prawidłowo w końcówkę (odcisk) tłoczka (w "c").

Zamontować :

l

Klocki hamulcowe

l

Zacisk hamulca

l

Śruba (2)

l

Zatyczkę  (w "b")

UWAGA : Sprawdzić, czy prowadnice linek hamulca postojowego (3) są dobrze ułożone w ich gniazdach oraz sprawdzić, czy końcówki linek hamulca postojowego (3) są dobrze ustawione
na dźwigniach zacisku.

Zaczepić giętki przewód hamulcowy w miejscu "a".
Zamontować :

l

Linkę hamulca postojowego (3) na zacisku hamulca

l

Sprężynę (1)

l

Koła tylne

l

Śruby tylnych kół

l

Pojazd na kołach

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator (Do samochodów wyposażonych w elektryczny hamulec postojowy).

UWAGA : Przed jazdą samochodem nacisnąć kilkakrotnie lekko i stopniowo pedał hamulca,silnik pracujący.

Sprawdzić poziom płynu hamulcowego i w razie potrzeby uzupełnić.

4.1. Do samochodów wyposaż

onych w elektryczny hamulec postojowy

Za pomocą diagnoskopu :

l

Wykonać procedurę ściśnięcia linek hamulca postojowego (3)

l

Wykonać procedurę kalibracji elektrycznego hamulca postojowego

l

Wykonać odczytanie i skasowanie kodów usterek

Włączyć sterowanie elektrycznego hamulca postojowego.
Sprawdzić blokowanie kół.

4.2. Dla samochodów wyposaż

onych w mechaniczny hamulec postojowy

Wyregulować hamulec postojowy  (jeżeli zachodzi koniecznoś ć).
Sprawdzić blokowanie kół.

Rysunek : B3FG1UTD
