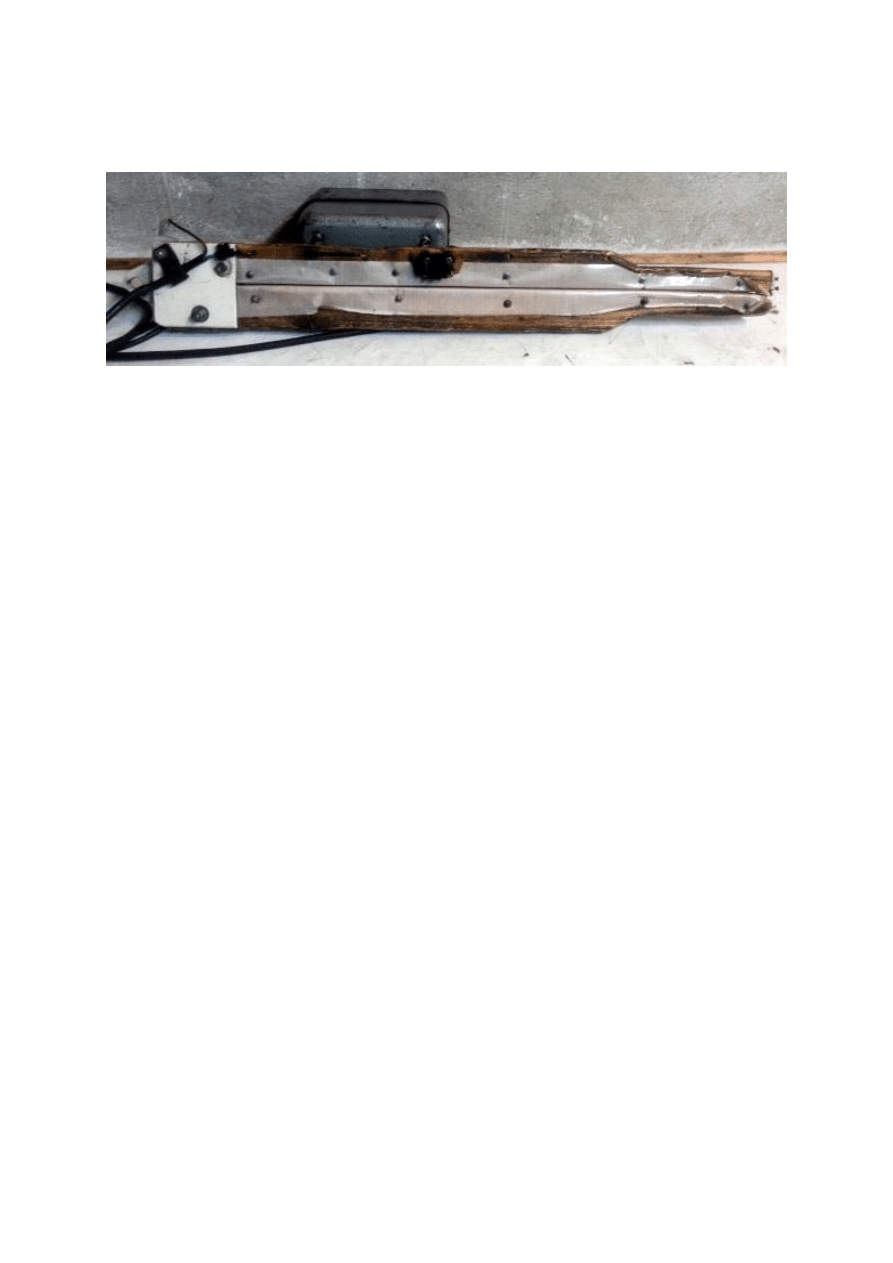

Jak samodzielnie wykonać zgrzewarkę do folii z dwóch desek?

Konstrukcja urządzenia na podstawie doświadczeń zebranych w czasie pracy w zakładach opakowań
foliowych. Tego typu ręczne zgrzewarki służyły głównie do zabezpieczania większych opakowań
zbiorczych jak i do łączenia ze sobą fragmentów folii LD-PE/HD-PE przy drukarce fleksograficznej.
Zgrzewarkę każdy może wykonać samodzielnie z łatwo dostępnych materiałów "z odzysku". Może się
okazać przydatna chociażby dla ponownego szczelnego zamykania raz otwartych opakowań sypkich
produktów żywnościowych czy do napraw poszycia foliaka na działce.

UWAGA!!!

Tekst ma tylko i wyłącznie charakter POGLĄDOWY. Nie biorę odpowiedzialności za

ewentualne szkody i urazy powstałe zarówno w czasie prac jak i w czasie niewłaściwego
obchodzenia się z urządzeniem!!!! BHP i zdrowy rozsądek przede wszystkim.

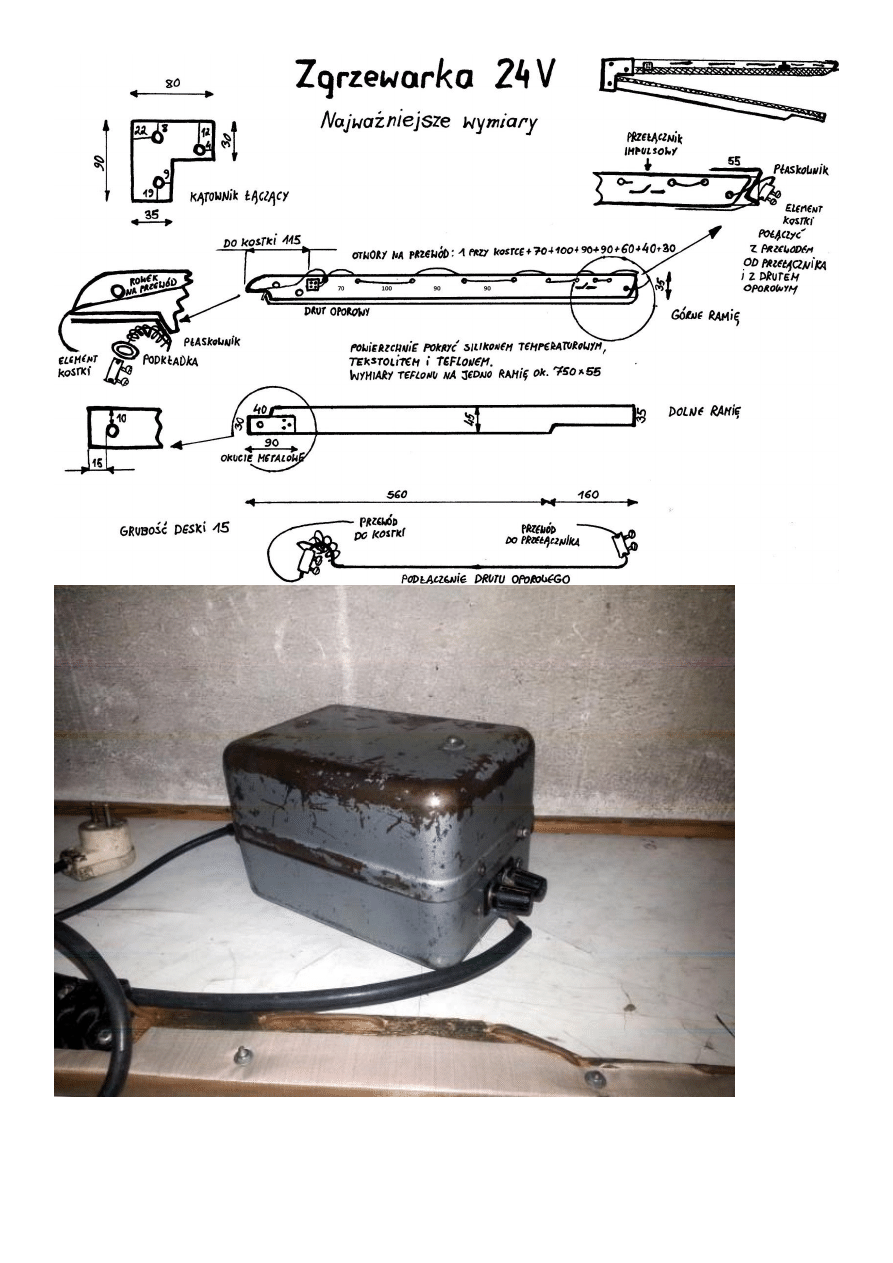

Wymiary podano orientacyjne. Gabaryty gotowego urządzenia można adaptować do swoich
indywidualnych zastosowań.
Potrzebne będą:
- dwie proste deski wysokości ok. 4.5 cm trzymające płaszczyzny [długość dowolna, niemniej
optymalna to ok. 60-70 cm];
- metalowy kątownik lub kwadrat x2;
- przewody, kostki elektryczne, przełącznik impulsowy;
- teflon [zapobiegający przywieraniu zgrzewanych materiałów];
- tekstolit;
- śruby 6 x3 z nakrętkami x 4;
- element grzejny [drut oporowy];

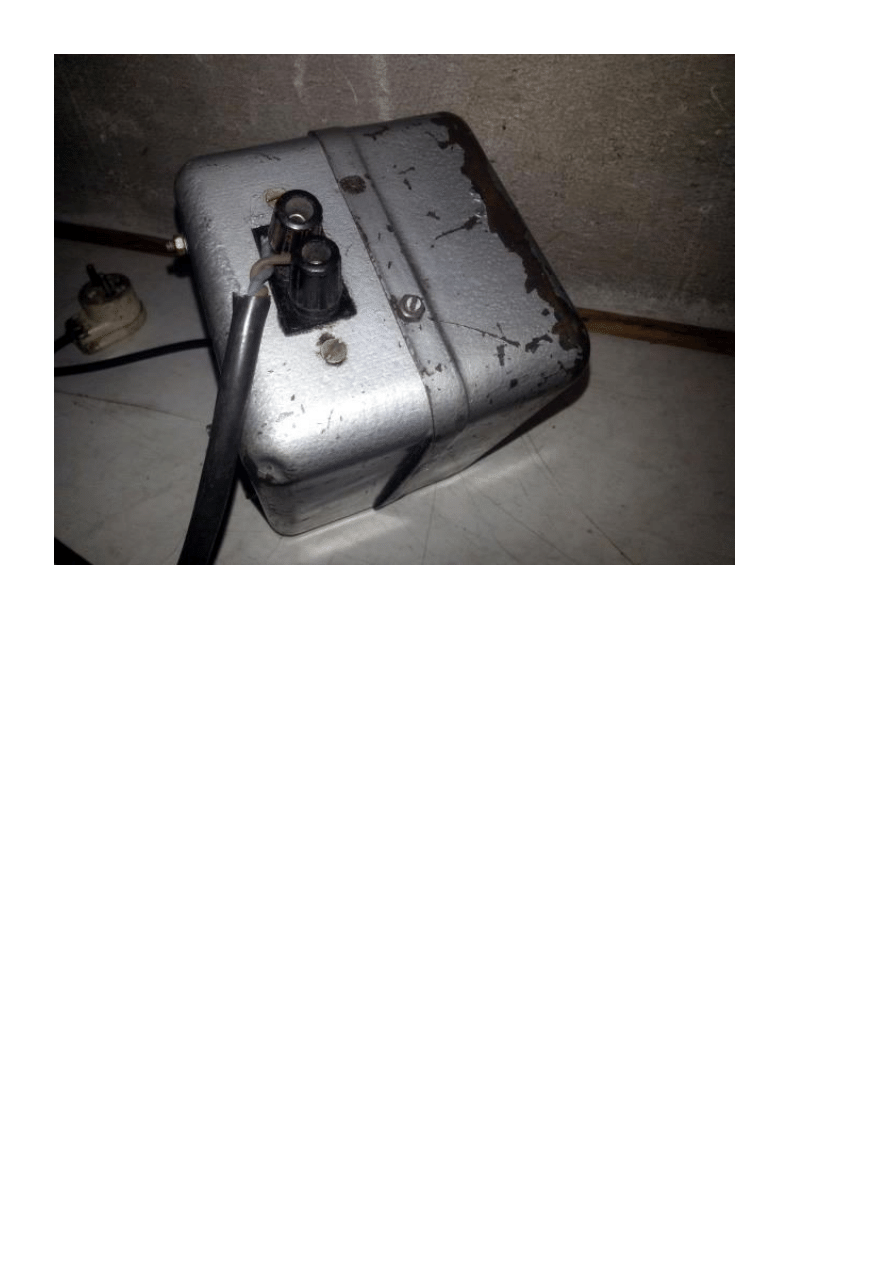

- transformator sieciowy 24V. Dla instalacji 24V wystepującej m.in. w piwnicach domów mieszkalnych
wystarczy przewód zakończony wtyczką.

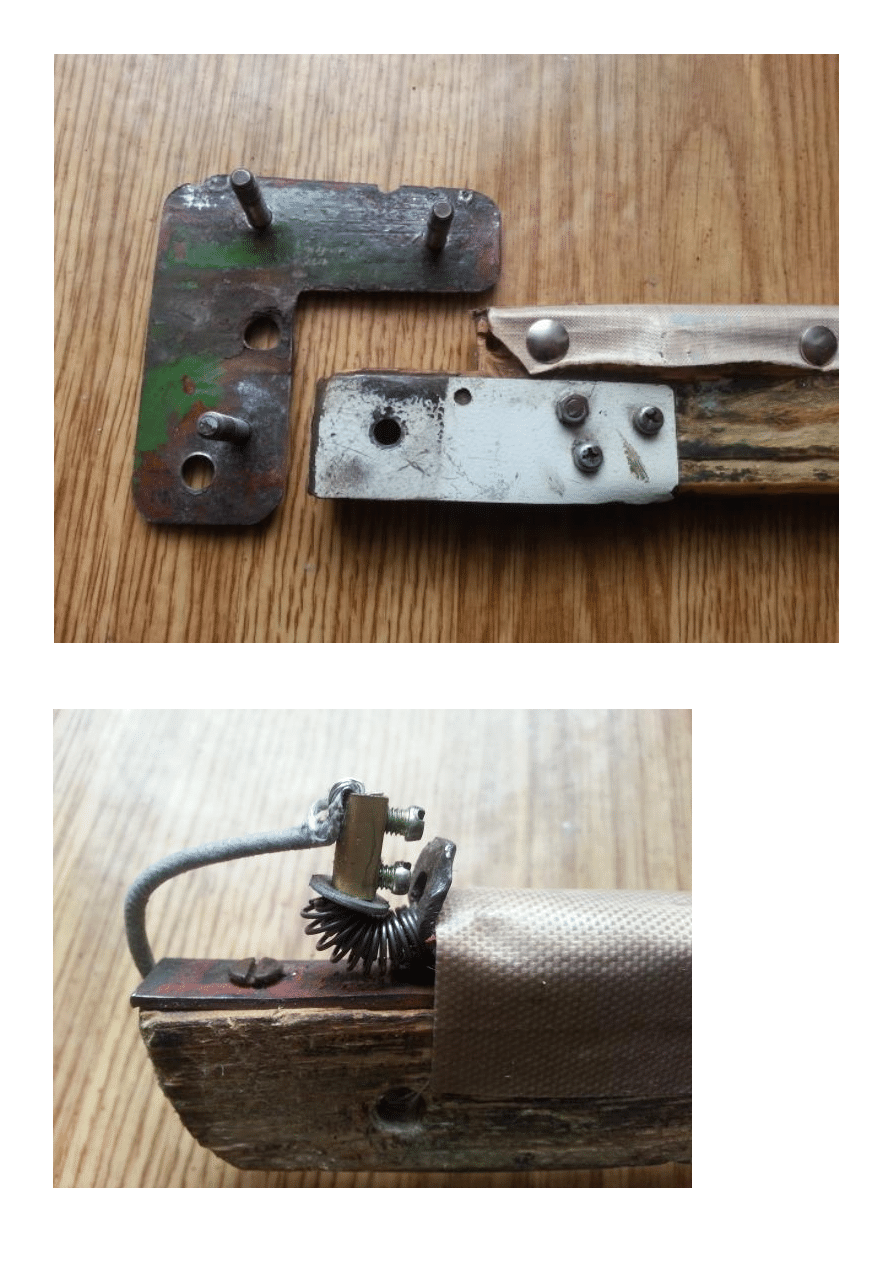

- dwa płaskowniki z otworami [szerokości desek] do przymocowania drutu oporowego z obu stron.
Deski wyciąć w sposób przedstawiony na zdjęciach. W opisywanym rozwiązaniu w element grzejny
wyposażone jest tylko górne ramię. Dolne ruchome służy dla docisku. W miejscu przez które
przechodzi śruba mocująca należy zastosować metalowe okucie zapobiegające szybkiemu wyrabianiu
się drewna.

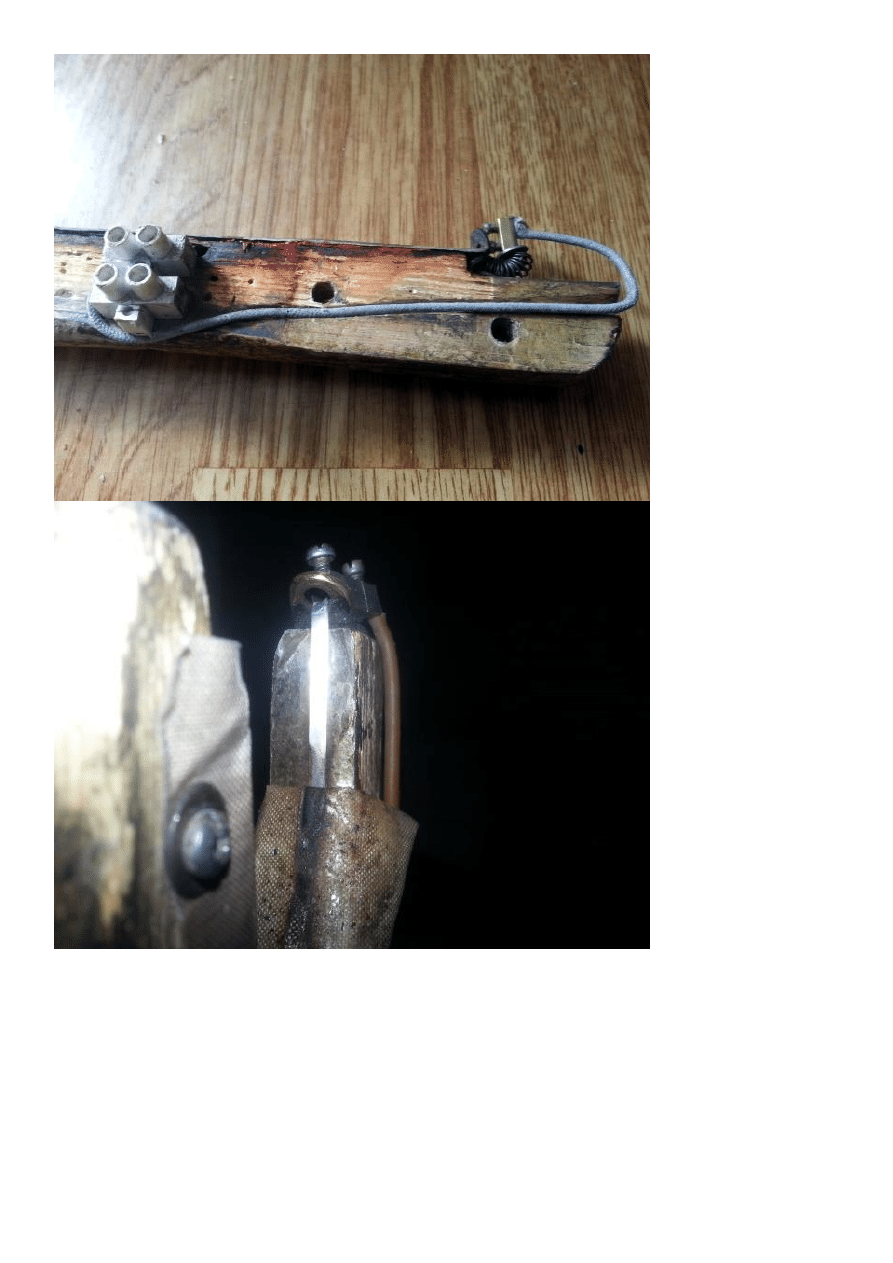

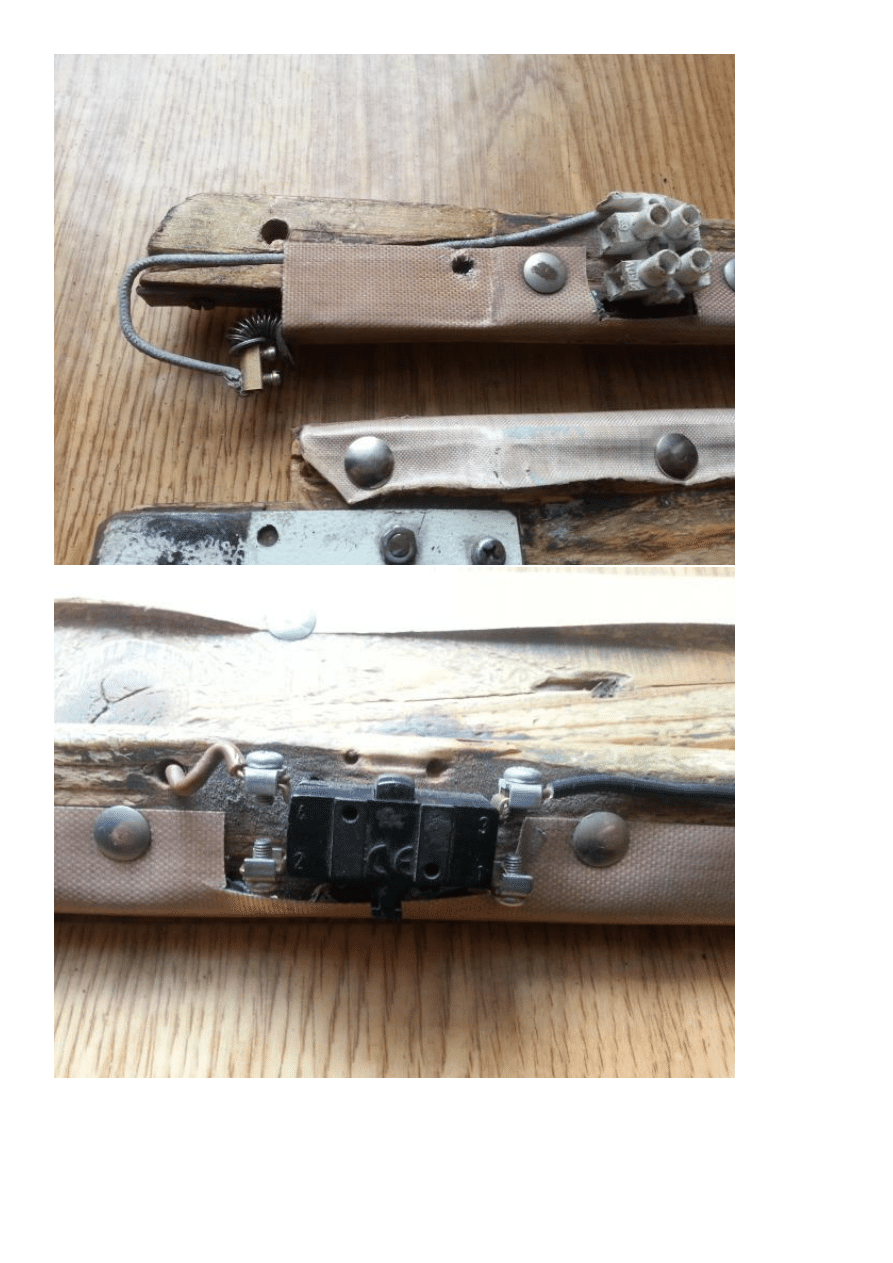

Podłączenia elektryczne drutu oporowego, przełącznika i transformatora wykonać w sposób
przedstawiony na zdjęciach.

WAŻNE: powierzchnie styku wyłożyć materiałem termo oraz elektro-izolacyjnym, tzw.
tekstolitem tak ażeby ciepło z elementu grzejnego nie oddziaływało na powierzchnię
drewna.
Po wstępnym przetestowaniu czy drut oporowy się nagrzewa obie powierzchnie styku obić teflonem.
W połączeniu ramienia ruchomego zastosować przeciwnakrętkę zapobiegającą jego luzowaniu się. Czas
potrzebny na zgrzanie folii należy dobrać eksperymentalnie.

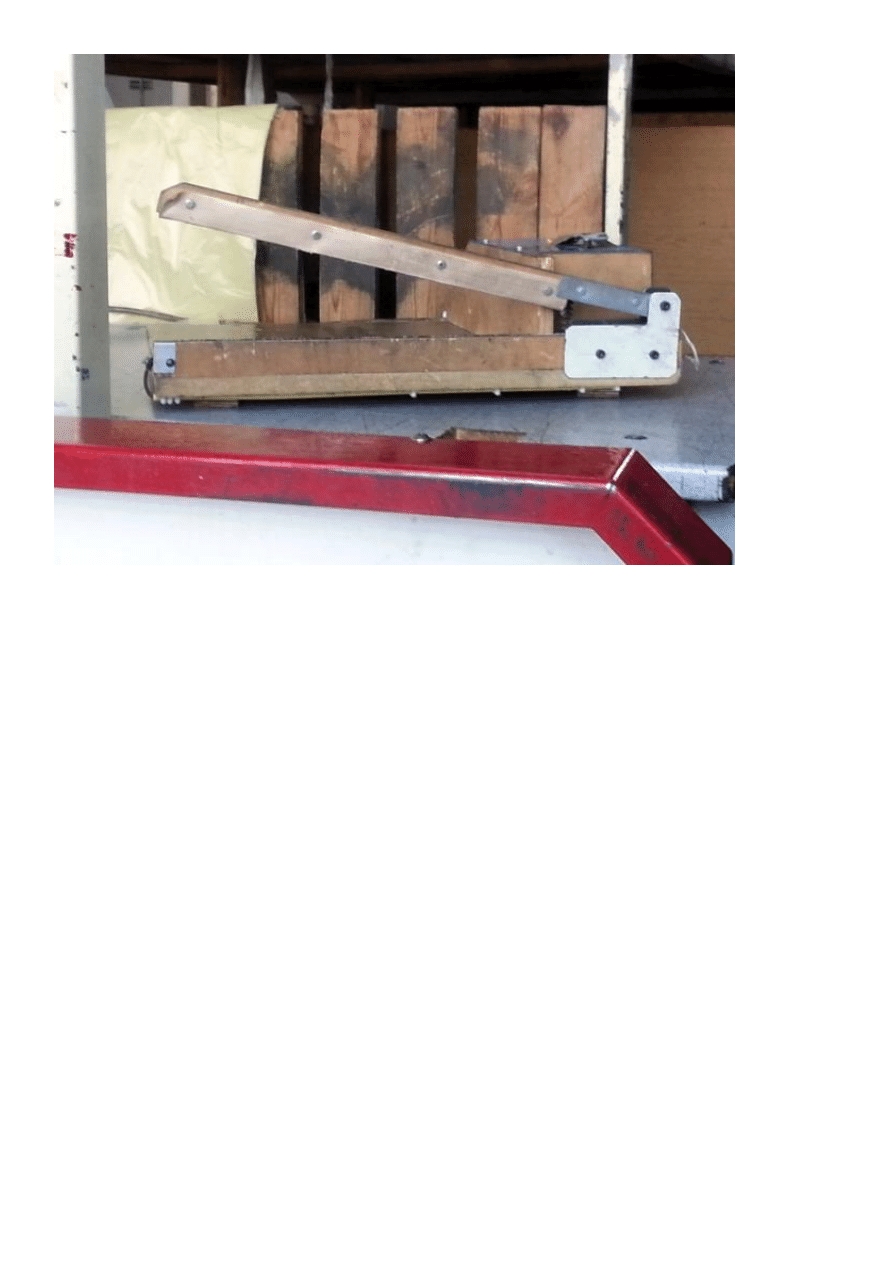

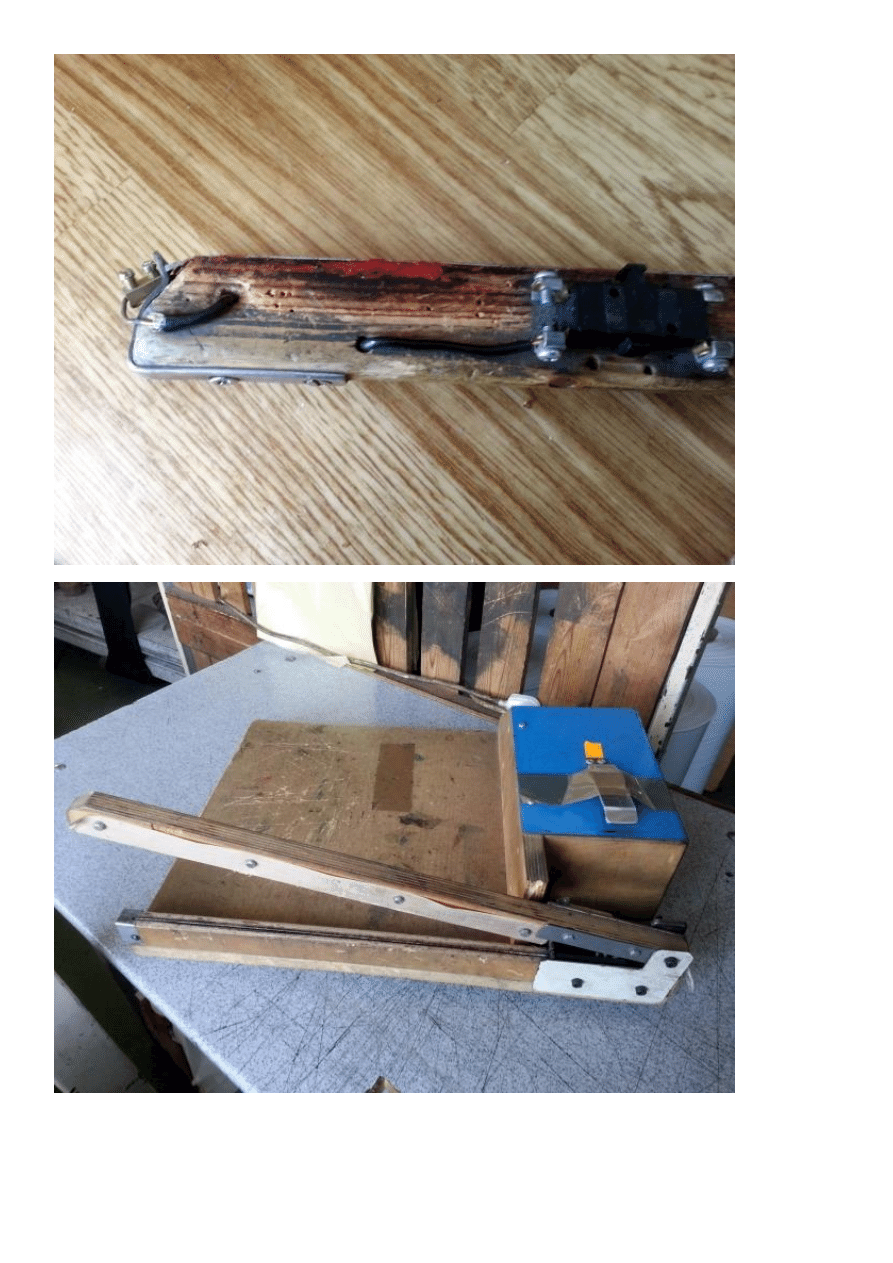

Urządzenie można wykonać także jako stacjonarne, w formie tzw. „gilotynki” – blat z elementem
grzejnym i podnoszonym ramieniem dociskowym. Zasada działania jest także w tym przypadku
analogiczna.
Pozdrawiam
