Strona 1 z 7

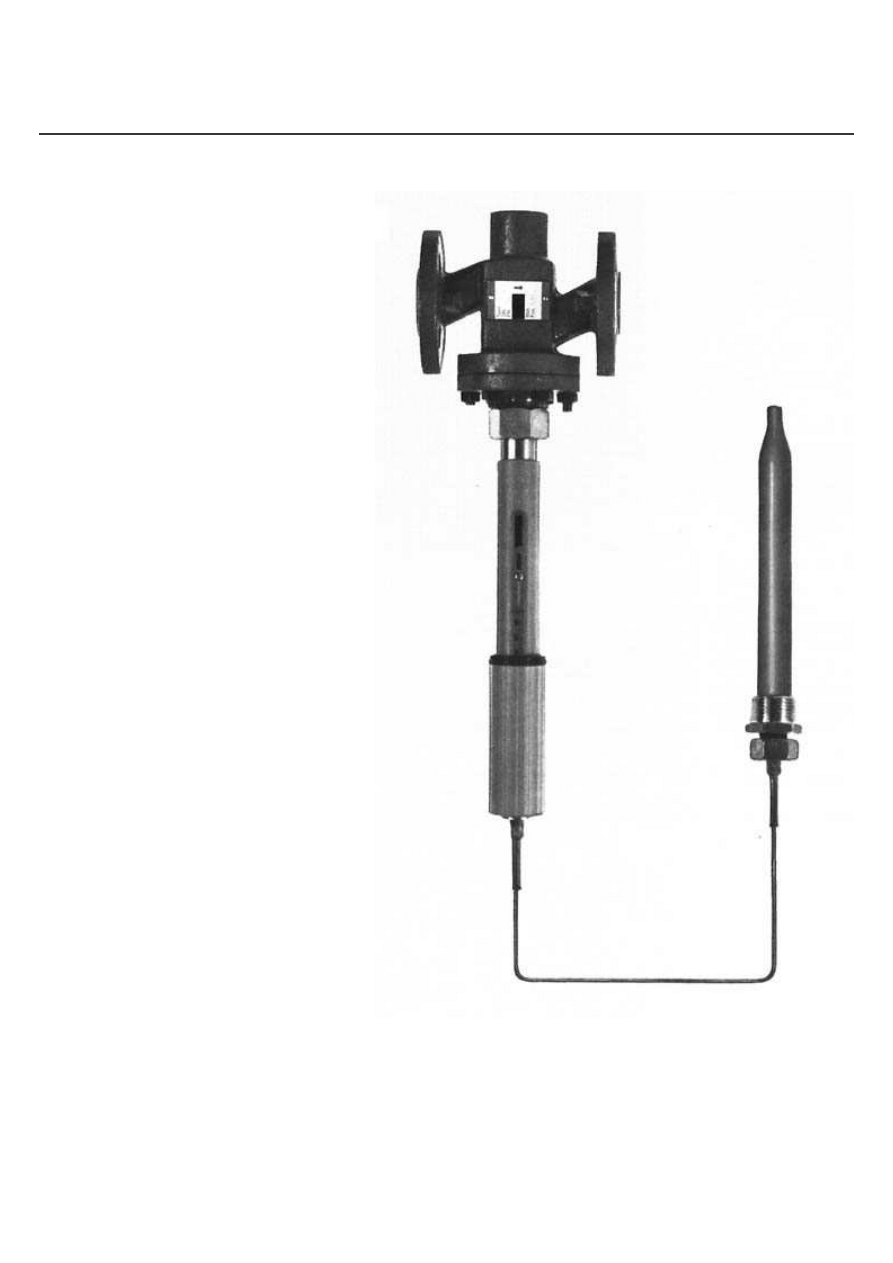

Termostaty V2, V4 i V8
Regulatory temperatury bezpo redniego działania

3.4.01-F

CHARAKTERYSTYKA:

siła zamkni

cia

200 N, 400 N i 800 N

do zaworów grzewczych lub chłodz

cych

solidne i godne zaufania

zakres temperatur 0-160°C
(-30 - +280°C na zamówienie)

ZASTOSOWANIE:
Regulator temperatury składaj

cy si

z termostatu i

zaworu u

ywany jest do regulacji temperatur w

systemach c.o., procesach przemysłowych i
okr

townictwie. Mo

e by

u

ywany do regulacji

zimnej lub gor

cej wody, pary lub oleju w systemach

ogrzewania i chłodzenia.

FUNKCJE:
Cylinder nastawny termostatu ustawiony jest na

dan

temperatur

dla czynnika w °C. Ustawienie mo

e by

zmienione. Regulator temperatury działa za pomoc

zaworu (regulowanego przy pomocy termostatu),
redukuj

cego lub zwi

kszaj

cego przepływ czynnika.

Czujka i kapilara, wypełnione ciecz

, stanowi

razem z

cylindrem system zamkni

ty. Gdy temperatura

czynnika jest wy

sza od ustawionej, temperatura cieczy

w czujce ro

nie, i ciecz si

rozszerza powoduj

c

oddziaływanie tłoka termostatu na zawór i zmniejszaj

c

przepływ czynnika. Gdy temperatura czynnika jest
ni

sza od ustawionej, temperatura cieczy w czujce

obni

a si

, obj

to

cieczy spada i zawór otwiera si

,

dzi

ki czemu wzrasta przepływ czynnika. Stref

neutraln

termostatu zdefiniowa

jako ró

nic

temperatury, która wyst

puje na czujce przy całkowicie

nieruchomym wrzecionie. Poni

sze warto

ci obrazuj

wra

liwo

systemu na zmiany temperatury:

V.2=2,5°C, V.4=2°C, V.8=1,5°C

background image

Strona 2 z 7

BUDOWA:
Termostat
Termostat zbudowany jest z
czujki i kapilary wypełnionych
ciecz

oraz cylindra

regulacyjnego. Dane techniczne
wyszczególniono w tabeli nr.2.
Ograniczenia zale

ne od zakresu

temperatury - patrz rys.1 Przy
temperaturach powy

ej 150°C

musi by

zamontowana cz

chłodz

ca pomi

dzy zaworem a

termostatem. Termostat jest
termostatem bezpo

redniego

działania, jego praca opiera si

na

zasadzie rozszerzalno

ci cieczy,

jest solidny i pracuje z du

sił

zamykaj

c

.

Czujka
Dost

pne s

nast

puj

ce typy

czujek - patrz rys.4 4.1 Czujka
spiralna / walcowa, miedziana lub
ze stali nierdzewnej, poł

czenie

gwintowe BSP. 4.2 Czujka
spiralna, miedziana z kołnierzem
powietrznym. 4.3 Czujka spiralna
/ walcowa ze stalowym
poł

czeniem kołnierzowym w/g

DS, DN 50, PN 40 i DN 50,
PN160. 4.4 Czujka samodzielna.
Zwykle u

ywana razem z

dławnic

kapilarow

do regulacji temperatury w zbiornikach.

Kapilara
Kapilara wykonana jest miedzi, stali nierdzewnej lub pokrytej PCV - patrz tabela nr3. Zawór Oferujemy szeroki wybór zaworów do
systemów grzewczych i chłodzenia. Patrz karta "Szybki dobór" nr 5.0.01 i karty katalogowe zaworów.

Dobór regulatora
Dobór regulacji temperatury uzale

niony jest od wielko

ci zaworu i termostatu, które dobieramy przy pomocy karty "Szybki dobór" nr

5.0.01 Oznaczenie termostatu zale

y od 3 elementów np.: termostat typu V4.05, gdzie V wskazuje typ V termostatu, 4 sił

w N x 0,01

przy której termostat mo

e działa

na zawór oraz 05 - skok wrzeciona termostatu w mm przy zmianie temperatury o 1°C - patrz rys.2

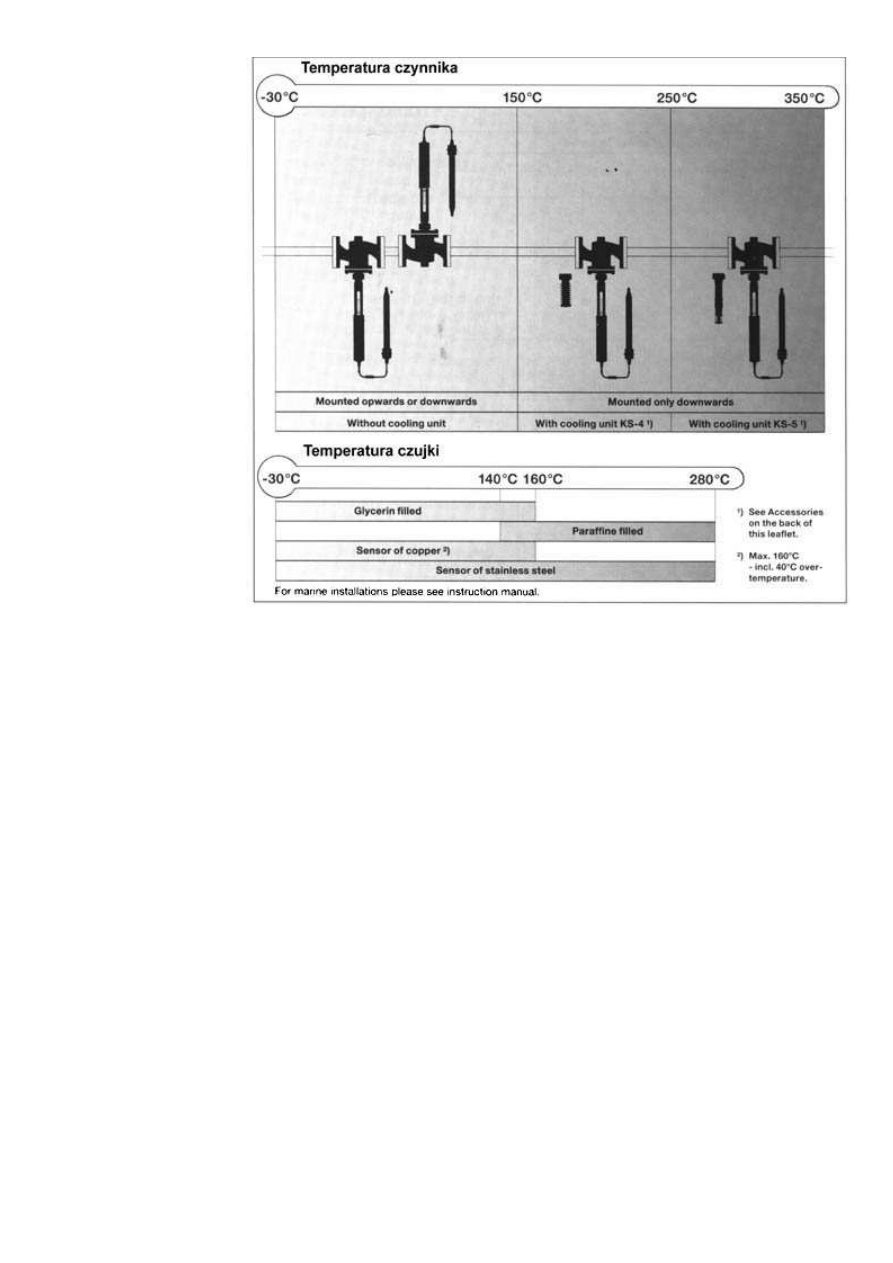

Rys.1 pokazuje czy temperatura czynnika wymaga zamontowania cz

ci chłodz

cej, jak nale

y montowa

termostat w stosunku do

zaworu - przy zakresie temperatur -30°C do 150°C termostat mo

e by

instalowany poni

ej lub powy

ej zaworu

Rys.2 pokazuje typ termostatu, sił

zamykaj

c

oraz zakres ustawienia temp w °C

Rys.3 pokazuje dobór długo

ci i materiałów kapilar

Rys.4 pokazuje ró

ne typy czujek

Rys 5 pokazuje współczynnik czasu dla czujek
Rys.6 pokazuje dobór materiałów, z którego wykonane s

czujki

Rys.7 pokazuje wymiary i wag

czujek itd.

background image

Strona 3 z 7

Rys.2 Typy termostatów

Rys.3 Kapilary

background image

Strona 4 z 7

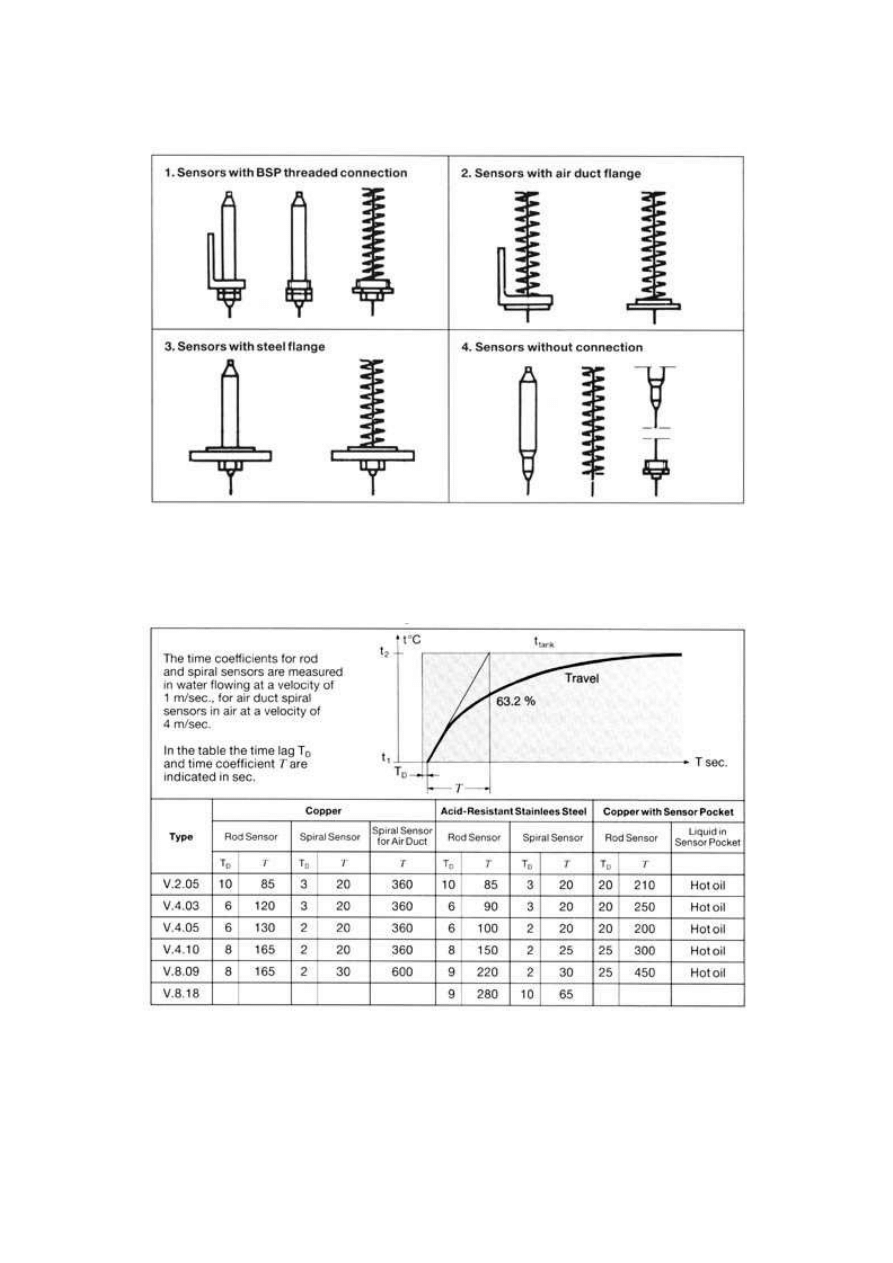

Rys.4 Typy czujki

Rys.5 Stała czasowa dla czujek

background image

Strona 5 z 7

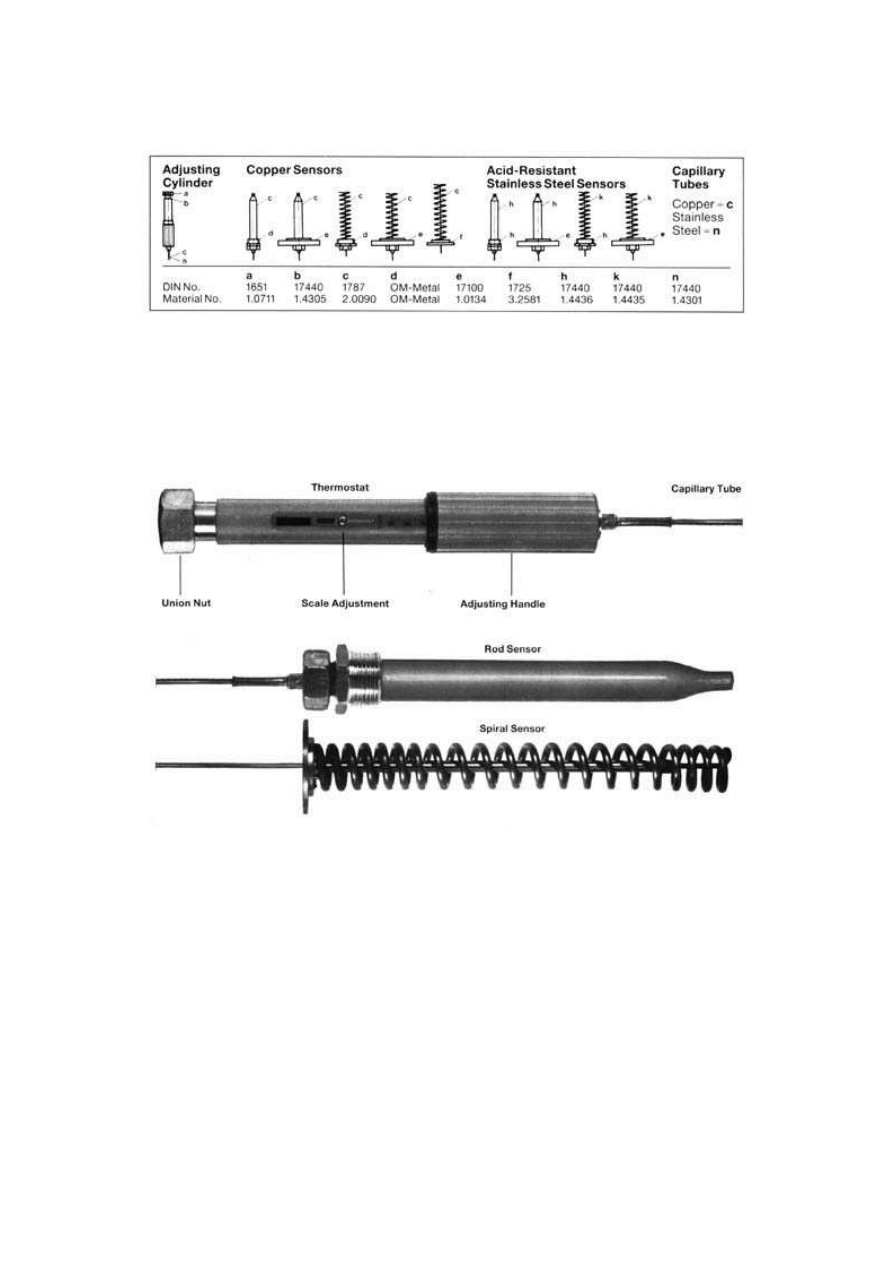

Rys.6 Materiał czujek

Capillary Tube

background image

Strona 6 z 7

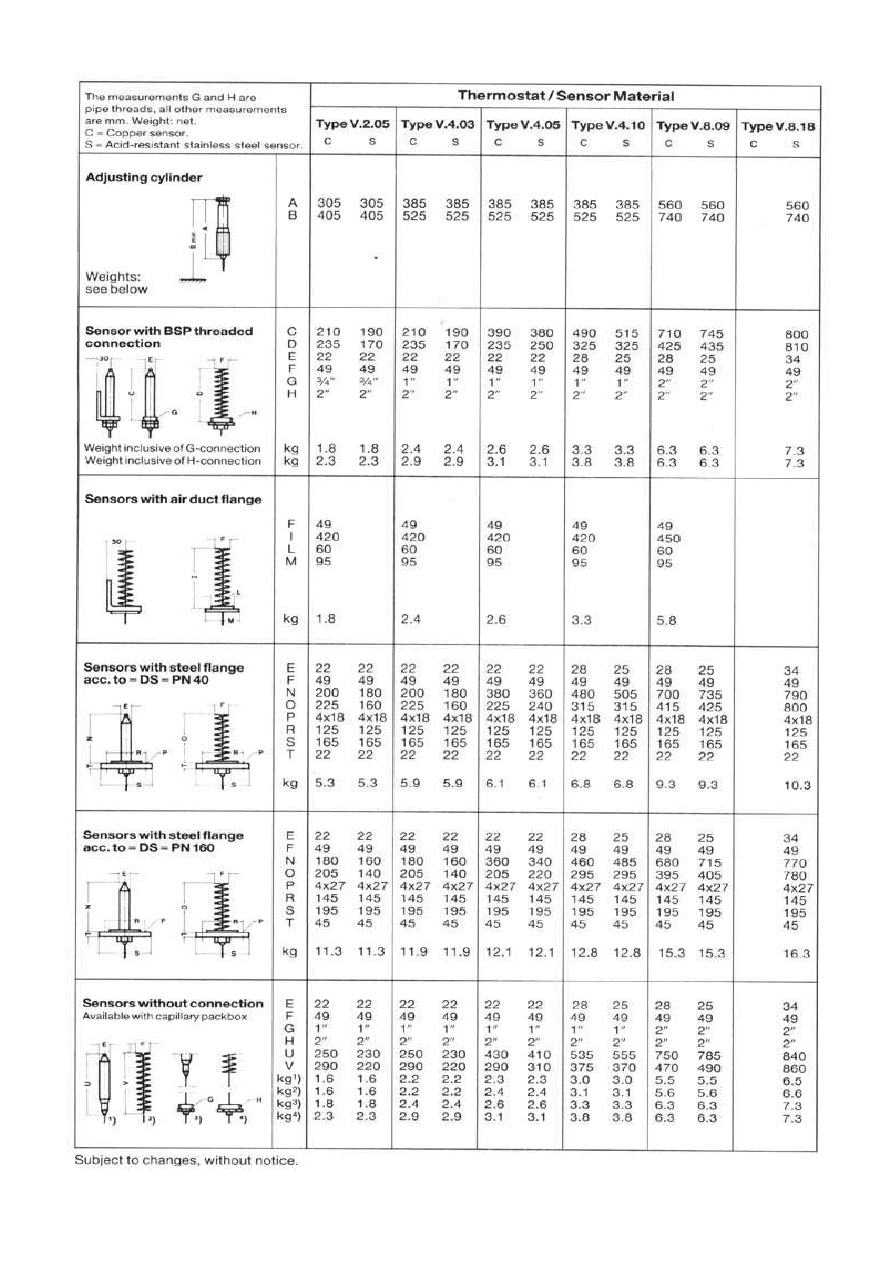

Waga i wymiary Rys.7

background image

Strona 7 z 7

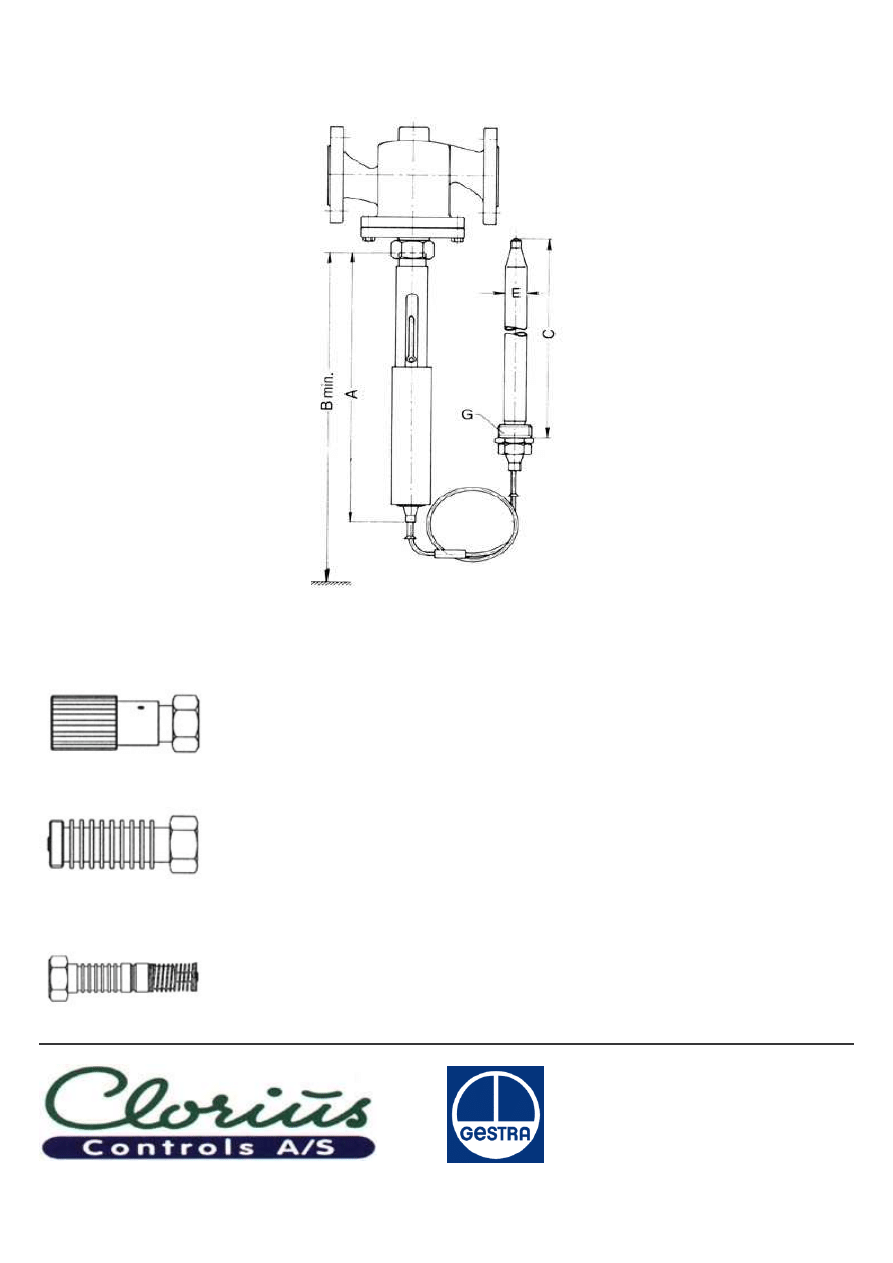

Wymiary

WYPOSA ENIE DODATKOWE:

Regulator r

czny

Z dławnic

- do zamykania i r

cznej regulacji zaworu gdy termostat nie został zamontowany.

Cz

chłodz

ca KS-4

Cz

chłodz

ca zabezpiecza komor

dławnicy termostatu. Do monta

u przy temperaturach zaworu

pomi

dzy 150°C a 250°C.

Cz

chłodz

ca KS-5

Cz

chłodz

ca z wbudowanym mieszkiem Zast

puje dławnic

termostatu. Musi by

montowana przy

temperaturach zaworu pomi

dzy 250°C a 350°C oraz w systemach gor

cego oleju.

GESTRA Polonia Sp. z o.o.

80-172 Gda

sk

ul. Schuberta 104

tel. (58) 3061010

fax (58) 3063300
