PRZEGLĄD BUDOWLANY

6/2006

32

KONSTRUKCJE–ELEMENTY–MATERIAŁY

A

R

T

Y

K

U

Ł

Y

 P

R

O

B

L

E

M

O

W

E

1. Wprowadzenie

Coraz większe wymagania stawia-

ne  konstrukcjom  inżynierskim  wy-

konywanym  z  betonu  powodują,

że  beton  jako  mieszanina  wyłącz-

nie  trzech  podstawowych  skład-

ników:  cementu,  kruszywa  i  wody

jest  stosowany  coraz  rzadziej.

Do betonów stosuje się: domieszki

(plastyfikatory,  superplastyfikatory,

opóźniające  lub  przyspieszające

czas  wiązania,  napowietrzające

i inne) i dodatki (popiół lotny, żużel

wielkopiecowy,  pył  krzemionko-

wy).  Wprowadza  się  także  zbro-

jenie  rozproszone  w  postaci  włó-

kien.  Włókna  mogą  być  naturalne

(np. celulozowe, z bambusa, orze-

cha kokosowego, traw) lub sztucz-

ne  (np.  stalowe,  polipropylenowe,

poliwinylowe,  polietylenowe,  poli-

winylowo-alkoholowe,  węglowe,

szklane).

Zbrojenie  rozproszone  w  postaci

różnego  typu  włókien  w  zasadzie

nie wpływa na f

c

, w pewnym stop-

niu poprawia f

ct

, natomiast wpływa

decydująco  na  ciągliwość  beto-

nu  po  przekroczeniu  f

ct

.  Poprawa

właściwości  wytrzymałościowych

betonu  przy  rozciąganiu  zależy

od  właściwego  zakotwienia  zbro-

jenia  rozproszonego  w  matrycy

betonowej.

Przy  zastosowaniu  jako  rozpro-

szonego zbrojenia drucików stalo-

wych, zamiast prostych stosuje się

różne  kształty  –  karbowane  (crim-

ped),  z  zakrzywionymi  końcami

(hooked), z końcówkami w kształ-

cie  wiosła  (paddled)  i  inne.  Mak-

symalne  stosowane  ilości  włókien

stalowych w badaniach laboratoryj-

nych  ograniczają  się  do  objętości

około 2% (160 kg/m

3

) i są uzależ-

nione m.in. od smukłości i kształtu

włókna,  a  ograniczenie  objętości

do  2%  wynika  ze  względów  tech-

nologicznych.  W  praktyce,  jeżeli

pominiemy  w  rozważaniach  tech-

nologię  SIFCON,  stosowane  ilości

są  mniejsze  i  wynoszą  od  około

0,5 do 1,0% (od 30 do 90 kg/m

3

).

Badania  laboratoryjne  prowadzo-

ne  w  wielu  ośrodkach  krajowych

i  zagranicznych  dotyczyły  przede

wszystkim  cech  wytrzymałościo-

wych  tego  nowego  tworzywa.

Przytoczone  poniżej  pokazują  jak

szerokie i zróżnicowane jest spek-

trum badawcze.

Wpływ  stosunku  długości  włók-

na  do  maksymalnego  wymiaru

ziarna  kruszywa  był  przedmiotem

badań  Chenkui  i  Guofan’a  [1].

W  tych  badaniach  zastosowano

włókna stalowe dł. 25, 35, 45 mm

w  ilości  do  1,5%  objętościowo.

Zbadano łącznie około 400 próbek.

Mierzono  wytrzymałość  na  rozcią-

ganie  przez  rozłupywanie  (kostki

150×150×150  mm)  i  na  zginanie

statyczne  i  zmęczeniowe  (belki

150×150×500 mm). W badaniach

Taylora  i  innych  [2]  analizowano

betony  o  projektowanej  wytrzy-

małości  na  ściskanie  od  40  do

120 MPa, co 20 MPa. Zastosowano

włókna  stalowe  długości  30  mm

i  średnicy  0,5  mm.  Badano  kost-

ki  100×100×100  mm  (f

c

),  belki

100×100×500  mm  (wytrzyma-

łość  na  rozciąganie  przez  zgi-

nanie  i  skręcanie)  oraz  walce

∅

100/200  mm  (wytrzymałość  na

rozciąganie  przez  rozłupywanie).

Zagadnieniami  wpływu  zbrojenia

rozproszonego  (włókna  stalowe

z zakrzywionymi końcami o długo-

ści 30 mm i średnicy 0,5 mm) na f

c



oraz na σ–ε betonu we wczesnym

okresie  dojrzewania  zajmowali  się

Ding  i  Kusterle  [3].  Badali  betony

w wieku od 8 do 72 h z maksymal-

ną  zawartością  włókna  60  kg/m

3

.

W badaniach Yao i innych [4] poka-

zano wpływ jednoczesnego użycia

różnych  typów  włókien  (węglowe,

PP,  stalowe  z  zakrzywionymi  koń-

cami o długości 30 mm i średnicy

0,5  mm)  na  betony  o  projektowa-

nej  wytrzymałości  na  ściskanie

45 i 55 MPa. Ilość włókien ograni-

czono  do  0,5%  objętości.  Badano

kostki 100×100×100 mm (wytrzy-

małość  na  ściskanie  i  rozcią-

ganie  przez  rozłupywanie)  i  belki

100×100×500  mm  (wytrzyma-

łość  na  zginanie).  W  badaniach

Barragána  i  innych  [5]  badano

wpływ wysokości próbki, głęboko-

ści nacięcia na zależność napręże-

nie – rozwarcie rysy. Jako zbrojenie

zastosowano włókna stalowe o dłu-

gości  60  mm  i  średnicy  0,75  mm

w ilości 40 kg/m

3

. Badaniom pod-

dano również próbki wycięte z wię-

kszego elementu pionowo i pozio-

mo  do  kierunku  betonowania.

Wpływ  efektu  rozmiaru  różnych

typów  próbek  na  różne  parame-

try  wytrzymałościowe  betonów

Wpływ zbrojenia rozproszonego

na parametry mechaniczne

betonu

Mgr inż. Tomasz Domański, dr hab. inż. Artem Czkwianianc, Politechnika Łódzka

Artykuł był prezentowany na

51. Konferencji Naukowej

w Krynicy 2005 r.

PRZEGLĄD BUDOWLANY

6/2006

KONSTRUKCJE–ELEMENTY–MATERIAŁY

33

A

R

T

Y

K

U

Ł

Y

 P

R

O

B

L

E

M

O

W

E

zbrojonych  zbrojeniem  rozproszo-

nym  przedstawiono  w  badaniach

Balendrana  i  innych  [6],  i  Zhou

i  innych  [7].  Badania  przepro-

wadzono  dla  betonu  zwykłego

o  f

c

=  115  MPa  i  betonu  lekkiego

o f

c

= 90 MPa.

Z  badań  wynika  jednoznacznie

korzystny  wpływ  zbrojenia  rozpro-

szonego  na  właściwości  wytrzyma-

łościowe  betonu  przy  rozciąganiu.

Wnioski  wynikające  z  badań  odno-

szą  się  jednak  zawsze  do  konkret-

nego  rodzaju  włókna  i  betonu

i autorzy podkreślają, że nie można

ich uogólniać na inne zastosowania.

Dlatego też postanowiono, że uzu-

pełnieniem badań stanów granicz-

nych strefy przypodporowej w bel-

kach dwuprzęsłowych [8, 9], będą

badania  dotyczące  samej  matry-

cy  betonowej  i  te  badania  zostały

omówione w tym artykule.

2. Program i opis badań

Podstawowy skład mieszanek obu

serii  przedstawiono  w  tabeli  1.

Skład  dobrano  tak,  by  uzyskać

betony o projektowanej wytrzyma-

łości f

c,cube

= 45 i 55 MPa.

Do  betonów  zastosowano  zbroje-

nie rozproszone w postaci włókien

stalowych karbowanych o długości

50 mm i średnicy 1 mm.

Zbadano  6  betonów  (z  każdego

wykonując po 2 zaroby). Wybrane

właściwości  mieszanki  przedsta-

wiono w tabeli 2.

Rodzaj próbek, ich liczbę i badany

na  nich  parametr  przedstawiono

w tabeli 3. To zestawienie dotyczy

wszystkich zbadanych betonów.

Próbki  po  dwóch  dniach  od  zaro-

bienia  rozformowano  i  na  kolej-

ne 12 dni umieszczano w wodzie.

Następnie, na kolejne dwa tygodnie

próbki,  tj.  do  momentu  badania,

przechowywano  w  hali  laborato-

ryjnej. Próbki walcowe do badania

przygotowano  metodą  kapslowa-

nia.

Badania  wykonano  po  28  dniach

dojrzewania.  Próbki  badano  do

zniszczenia.  Badania  próbek  wal-

cowych  i  kostkowych  wykonano

w prasie FORM+TEST o nośności

3000  kN,  z  automatycznym  ste-

rowaniem  prędkością  obciążenia.

Dla  próbek  walcowych,  w  pró-

bie,  aż  do  zniszczenia  (E

c

,  f

c,cyl

,

σ–ε),  przyrost  naprężeń  wynosił

0,057 MPa/s. Badania odkształceń

prowadzono  mechanicznymi  czuj-

nikami  tensometrycznymi  o  bazie

pomiarowej 150 mm i dokładności

odczytu 0,001 mm (rys. 1).

Czujniki  siły  i  odkształcenia  były

podłączone  do  komputerowego

Systemu  Akwizycji  Danych.  Czas

próbkowania  wynosił  0,2  s.  Przed

tym  badaniem,  na  tych  samych

próbkach określono moduł spręży-

stości  E

c

,  metodą  według  DIN-

-1045. Przy badaniu wytrzymałości

na ściskanie (f

c,cube

) przyrost naprę-

żeń  wynosił  0,49  MPa/s,  zgodny

z  normą  PN-EN  12390-3:2001,

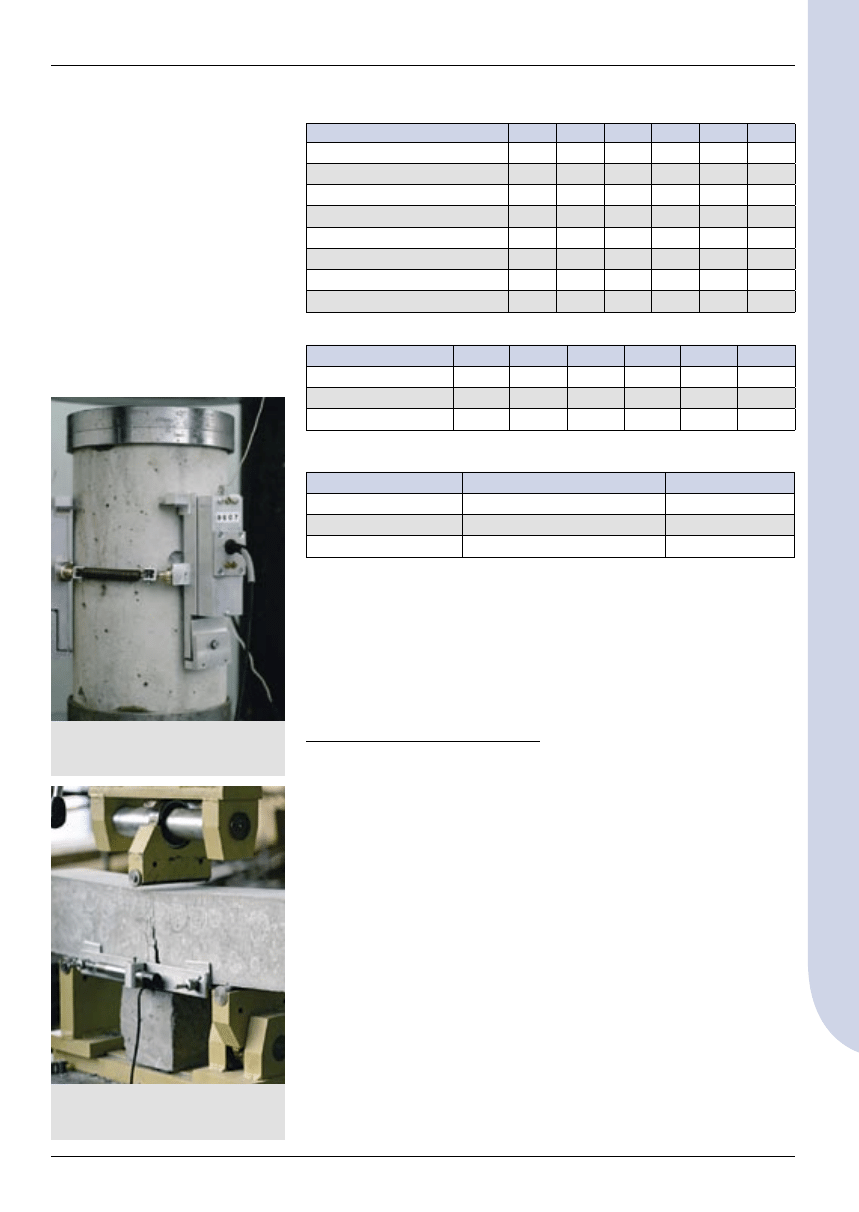

Rys.  1.  Badanie próbek walcowych –

mechaniczne czujniki tensometryczne

Rys.  2.  Badania belek – czujnik indu-

kcyjny

Tabela 1. Skład mieszanek betonowych

Seria

45/0

45/1s

45/2s

55/0

55/1s

55/2s

CEM I 32,5R [kg/m

3

]

300

300

300

380

380

380

Popiół lotny [kg/m

3

]

60

60

60

60

60

60

Piasek 0/2 [kg/m

3

]

731

731

731

587

587

587

Żwir 2/8 [kg/m

3

]

588

588

588

622

622

622

Żwir 8/16 [kg/m

3

]

463

463

463

518

518

518

Woda [dm

3

/m

3

]

185

185

185

180

180

180

Superplastyfikator BVT 99 [kg/m

3

]

–

–

–

1,32

1,32

1,32

Włókno stalowe [kg/m

3

]

0

30

60

0

30

60

Tabela 2. Właściwości mieszanki betonowej

Parametr/seria

45/0

45/1s

45/2s

55/0

55/1s

55/2s

Opad stożka [mm]

120

115

80

80

140

70

Gęstość [kg/m

3

]

2353

2388

2417

2369

2382

2405

Zawartość powietrza [%]

1,4

1,4

1,6

2,2

2,9

2,6

Tabela 3. Rodzaj przeprowadzonych badań

Rodzaj próbki

Liczba próbek dla każdego betonu

Badany parametr

Walec

∅

150/300 mm

2

E

cm

, f

c,cyl

, σ−ε

Kostka 150×150×150 mm

6

f

c,cube

, f

ct,sp

Belka 100×100×500 mm

2

f

ct,be

PRZEGLĄD BUDOWLANY

6/2006

34

KONSTRUKCJE–ELEMENTY–MATERIAŁY

A

R

T

Y

K

U

Ł

Y

 P

R

O

B

L

E

M

O

W

E

a  przy  badaniu  wytrzymałości

f

ct,sp

 0,05 MPa/s, zgodnie z normą

PN-EN 12390-6:2001.

Badanie  belek  (f

ct,fl

)  przeprowa-

dzono  w  prasie  ZD-20  obciążając

próbkę  jedną  siłą  skupioną  usta-

wioną  centryczne,  przy  rozstawie

podpór  300  mm.  Odkształcenia

dolnych  włókien  belki  mierzono

za pomocą czujnika indukcyjnego

o  dokładności  odczytu  0,01  mm,

na  bazie  pomiarowej  200  mm

(rys. 2). Przyrost naprężeń wynosił

0,02  MPa/s,  a  czas  próbkowania

wynosił 0,2 s.

3. Wyniki badań

W  tabeli  4  zestawiono  wyniki

badań  wytrzymałościowych  i  mo-

dułu sprężystości.

4. Analiza wyników badań

4.1. Właściwości mieszanki beto-

nowej

Dodatek  włókien  stalowych  nie

wpłynął  ani  na  konsystencję  mie-

szanki betonowej, ani na zawartość

powietrza.  Zawartość  powietrza

w betonach o wytrzymałości około

45 MPa (mieszanki bez domieszki)

wynosiła od 1,4 do 1,6%, zaś w be-

tonach wytrzymałości około 55 MPa

(mieszanki  z  domieszką  upłynnia-

jącą)  wynosiła  od  2,2  do  2,9%.

Dodatek  włókien  stalowych  spo-

wodował  proporcjonalny  do  ilości

włókien wzrost gęstości mieszanki.

4.2. Wytrzymałości na ściskanie,

moduł  sprężystości  i  zależność

σ–ε przy ściskaniu

Dodatek  włókien  stalowych  nie

wpłynął  znacząco  ani  na  wytrzy-

małość  kostkową  f

c,cube

,  ani  na

walcową  f

c,cyl

.  Została  zachowa-

na odpowiednia proporcja między

tymi  wytrzymałościami.  Stosunek

f

c,cyl

/f

c,cube

 wynosił od 0,80 do 0,88,

średnio 0,83.

0

10

20

30

40

50

0

1

2

3

4

�

c

 [MPa]

� [‰]

45/0

0

10

20

30

40

50

0

1

2

3

4

5

6

�

c

 [MPa]

� [‰]

55/0

0

10

20

30

40

50

0

1

2

3

4

�

c

 [MPa]

� [‰]

45/1s

0

10

20

30

40

50

0

1

2

3

4

5

6

�

c

 [MPa]

� [‰]

55/1s

0

10

20

30

40

50

0

1

2

3

4

�

c

 [MPa]

� [‰]

45/2s

0

10

20

30

40

50

0

1

2

3

4

5

6

�

c

 [MPa]

� [‰]

55/2s

Rys.  3.  Zależność σ–ε przy ściskaniu

Tabela 4. Wyniki badań wytrzymałościowych i modułu sprężystości

Beton

fc,cube

[MPa]

fc,cyl

[MPa]

fct,sp

[MPa]

fct,fl

[MPa]

Ec wg DIN

[MPa]

Ec

[MPa]

fc

fc,cube

45/0

46

46

46

46,0

39

38

38,5

3,7

3,3

3,3

3,43

4,4

3,9

4,15

31200

30800

31000

30000

31400

30700

0,84

45/1s

46

44

46

45,3

37

39

38,0

3,8

3,6

4,4

3,93

3,8

4,6

4,20

30100

31400

30750

30850

31350

31100

0,84

45/2s

46

47

48

47,0

34

41

37,5

4,4

4,8

4,6

4,60

4,4

5,4

4,90

31300

31100

31200

31550

32400

32000

0,80

55/0

57

54

56

55,7

46

42

44,0

4,6

3,9

4,0

4,17

5,0

3,9

4,45

–

–

–

28200

30000

29100

0,80

55/1s

54

53

53

53,3

48

46

47,0

4,4

3,8

4,8

4,33

5,1

5,6

5,35

–

–

–

30000

32150

31100

0,88

55/2s

53

53

56

54,0

43

46

44,5

5,0

5,2

5,6

5,27

5,8

5,2

5,50

32800

31700

32250

31450

30700

31100

0,82

PRZEGLĄD BUDOWLANY

6/2006

KONSTRUKCJE–ELEMENTY–MATERIAŁY

35

A

R

T

Y

K

U

Ł

Y

 P

R

O

B

L

E

M

O

W

E

Włókna stalowe nie miały też wpły-

wu na moduł sprężystości. Warto-

ści  modułu  określone  dwiema

metodami (wg DIN-1045 i z zależ-

ności  σ–ε  z  przedziału  od  0,1

do 0,4 f

c

 były zbliżone i prawie jed-

nakowe dla wszystkich betonów.

Wpływ  zbrojenia  rozproszonego

daje  się  natomiast  zauważyć

w zależności σ–ε, ale jedynie w opa-

dającej części wykresu (rys. 3 i 4).

Na wykresach przedstawiono war-

tości  średnie  z  trzech  baz  pomia-

rowych  o  długości  150  mm,  usy-

tuowanych  na  próbce  walcowej

co 120°. Ze względu na dużą czę-

stotliwość  pomiarów,  zależności

σ–ε w części wznoszącej wykresu,

do  osiągnięcia  wytrzymałości  f

c,cyl

przedstawiono linią ciągłą, zaś dla

części  opadającej  poszczególne

odczyty zaznaczono w postaci kro-

pek połączonych linią. Każdy kolej-

ny odczyt następował po 0,2 s.

Odkształcenia  odpowiadające  f

c,cyl

w betonach serii 45 wynosiły od 2,0

do 2,2‰, zaś w betonach serii 55

od 2,2 do 2,4‰. Z rysunku 4 wyni-

ka,  że  niewielki  wpływ  zbrojenia

rozproszonego  na  odkształcenia

betonu po osiągnięciu wytrzymało-

ści f

c,cyl

 daje się zauważyć jedynie

przy  zastosowaniu  60  kg  włókien

stalowych w m

3

 betonu.

4.3.  Wytrzymałość  na  rozciąga-

nie  i  zależność  σ–ε  przy  rozcią-

ganiu

Włókna  stalowe  wpłynęły  korzyst-

nie  na  wytrzymałość  betonu  przy

rozciąganiu (tab. 4). Wyniki badań

wytrzymałościowych  uzyskanych

metodą  rozłupywania  i  zginania

wykazują,  że  wytrzymałość  beto-

nu  z  dodatkiem  włókien  w  ilości

30  kg/m

3

  była  większa  o  około

10%, a przy ilości 60 kg/m

3

 o 25%

w  odniesieniu  do  wytrzymałości

samej matrycy betonowej.

Na rysunku 5 przedstawiono zależ-

ność σ–ε przy rozciąganiu w próbie

zginania.  Rozmyty  wykres  części

wznoszącej  wynika  z  przyjętego

czasu próbkowania (0,2 s) i dokła-

dności czujnika (0,01 mm), o rząd

wielkości mniejszej niż w wypadku

naprężeń  ściskających.  Podobnie

0

2

4

6

8

10

0,0

0,1

0,2

0,3

0,4

0,5

0,6

45/0

�

ct

 [MPa]

� [‰]

0

2

4

6

8

10

0,0

0,1

0,2

0,3

0,4

0,5

0,6

55/0

�

ct

 [MPa]

� [‰]

0

2

4

6

8

10

0,0

0,1

0,2

0,3

0,4

0,5

0,6

45/1s

�

ct

 [MPa]

� [‰]

0

2

4

6

8

10

0,0

0,1

0,2

0,3

0,4

0,5

0,6

45/2s

�

ct

 [MPa]

� [‰]

0

2

4

6

8

10

0,0

0,1

0,2

0,3

0,4

0,5

0,6

55/2s

�

ct

 [MPa]

� [‰]

Rys.  5.  Zależność σ–ε przy rozciąganiu

Rys.  4.  Sprowadzone zależności σ–ε przy ściskaniu

0,0

0,2

0,4

0,6

0,8

1,0

0

1

2

3

4

�

c

 / �

cmax

� [‰]

45/0

45/2s

45/1s

0,0

0,2

0,4

0,6

0,8

1,0

0

1

2

3

4

5

6

�

c

 / �

cmax

� [‰]

55/0

55/2s

55/1s

Rys.  6.  Zależność σ–ε przy rozciąganiu w próbie zginania

0

2

4

6

8

10

0

5

10

15

20

25

30

45/2s

�

ct

 [MPa]

� [‰]

0

2

4

6

8

10

0

5

10

15

20

25

30

55/2s

�

ct

 [MPa]

� [‰]

PRZEGLĄD BUDOWLANY

6/2006

36

KONSTRUKCJE–ELEMENTY–MATERIAŁY

A

R

T

Y

K

U

Ł

Y

 P

R

O

B

L

E

M

O

W

E

jak dla ściskania, w części opada-

jącej wykresu poszczególne odczy-

ty  zaznaczono  w  postaci  kropek.

Dla belek 55/1 s nie podano zależ-

ności z powodu awarii czujnika.

Charakter  wykresu  σ–ε  w  części

wznoszącej  jest  wyraźnie  krzywo-

liniowy  z  odkształceniem  odpo-

wiadającym  f

ct,fl

  równym  od  0,15

do  0,20‰.  Próbki  bez  zbrojenia

rozproszonego  po  osiągnięciu

odkształceń  około  0,2‰  niszczy-

ły  się  gwałtownie.  Dodatek  włó-

kien  w  ilości  30  kg/m

3

  wpłynął

nieznacznie  na  ciągliwość  beto-

nu.  Odkształcenia  przy  zniszcze-

niu wynosiły około 0,4‰. Dodatek

włókien  w  ilości  60  kg/m

3

  wpły-

nął  na  ciągliwość  zdecydowa-

nie.  Na  rysunku  6  przedstawiono

zależność  σ–ε  części  opadającej

aż do odkształcenia 30‰. Tej war-

tości  odkształcenia,  przy  bazie

pomiarowej  200  mm,  odpowiada

rysa o szerokości rozwarcia 6 mm.

Równomierne rozmieszczenie pun-

któw pomiarowych świadczy o rea-

lizacji badania z zachowaniem sta-

łego przyrostu odkształcenia.

Maksymalne  naprężenia  σ

ct

  utrzy-

mują się aż do wartości 5‰ (rysa

1 mm), a w wypadku betonu 55/2 s

obserwujemy  przy  tych  napręże-

niach maksimum naprężeń o war-

tości  przekraczającej  f

ct

.  Wysoki

jest  też  poziom  naprężeń  σ

ct

  przy

szerokości  rozwarcia  rysy  2  mm

(odkształcenia  10‰).  Dla  betonu

45/2 s wynosi on około 0,6 f

ct

, a dla

55/2 s około 0,7 f

ct

.

BIBLIOGRAFIA

[1] Chenkui H., Guofan Z., Properties of Steel

Fibre Reinforced Concrete Containing Larger

Coarse Aggregate, Cement & Concrete

Composites 1995, pp. 199–206.

[2] Taylor M., Lydon F. D., Barr B. I.G.,

Toughness Measurements on Steel Fibre-

reinforced High Strength Concrete, Cement &

Concrete Composites 1997, pp. 329–340.

[3] Ding Y., Kusterle W., Compressive stress-

strain relationship of steel fibre-reinforced

concrete at early age, Cement & Concrete

Research 2000, pp. 1573–1579.

[4] Yao W., Li J., Wu K., Mechanical

properties of hybrid fiber-reinforced concrete

at low fiber volume fraction, Cement &

Concrete Research 2003, pp. 27–30.

[5] Barragán B. E., Gettu R., Martin M. A.,

Zerbino R. L., Uniaxial tension test for steel

fibre reinforced concrete-a parametric study,

Cement & Concrete Composites 2003, pp.

767–777.

[6] Balendran R. V., Zhou F. P., Nadeem

A., Leung A. Y. T., Influence of steel fibres

on strength and ductility of normal and

lightweinght high strength concrete, Building

and Environment 2002, pp. 1361–1367.

[7] Zhou F. P., Balendran R. V., Jeary A. P.,

Size effect on flexural, splitting tensile, and

torsional strengths of high-strength concrete,

Cement & Concrete Research 1998, pp.

1725–1736.

[8] Domański T., Czkwianianc A., Wpływ

zbrojenia rozproszonego na odkształcenia

w strefach ścinania w belkach

dwuprzęsłowych, Krynica 2004, s. 19–26.

[9] Domański T., Badania strefy

przypodporowej ze zbrojeniem rozproszonym

w belkach dwuprzęsłowych, Zeszyty

naukowe Politechniki Śląskiej – Zeszyt 102,

s. 123–130.

Nobiakrylak  przeznaczony  jest  za

tem  do  ochronno-dekoracyjnego

malowania  oraz  odnawiania  po

wierzchni:

•

metalowych,  np.  maszyn,  urzą-

dzeń, podwozi samochodowych;

•

elementów  i  konstrukcji  stalo-

wych;

•

laminowanych  np.  sportowego

sprzętu wodnego;

•

drewnianych i drewnopodobnych

narażonych na działanie wody i nie-

korzystnych warunków atmosferycz-

nych.

Charakteryzuje  się  doskonałą  przy-

czepnością  do  malowanych  pod-

łoży  po  wcześniejszym  zagrunto-

waniu  podkładem  antykorozyjnym,

np.  Podkładem  Poliuretanowym

(podłoże stalowe) lub epoksydowym

–  Nobiepoksyd  (stalowe,  laminaty).

Emalia  nadaje  wysoki  połysk  i  ma

szeroką  paletę  kolorów.  Jej  głów-

nymi zaletami są szybkie schnięcie,

odporność  na  działanie  czynników

mechanicznych, dobre zabezpiecze-

nie  malowanych  powierzchni  przed

działaniem  niekorzystnych  warun-

ków  atmosferycznych  (np.  promie-

nie  UV)  i  chemicznych  oraz  odpor-

ność na działanie wody. Emalia wraz

z podkładem Nobiepoksyd posiada

atest  Centrum  Techniki  Okrętowej

w  Gdańsku.  Dostępna  jest  w  bla-

szanych  opakowaniach  o  pojem-

ności  1  l  i  10  l.  Cena:  wg  cen-

nika  netto  za  opakowanie  1  litr:

od 34 ,99 do 48,99 zł (w zależności

od koloru).

Nobiakrylak

– nowe możliwości

NOBIAKRYLAK – emalia poliuretanowa akrylowa marki Nobiles – ma teraz nowe zastosowanie.

Można jej używać nie tylko do malowania powierzchni metalowych, ale także do malowania

i odnawiania powierzchni laminowanych: np. jachtów, kajaków i desek windsurfingowych.
