Sprawozdanie

Ćwiczenie 6

Zasilacze: Prostowniki

Prostowanie w układzie jedno połówkowym

(stały opór)

W celu wyznaczenia wartości skutecznej napięcia zmierzonego oscyloskopem [U

osk

] korzystamy z

wzoru : U

osk

= (10 * X * k)/2

1/2

, wyliczone wartości zostały zapisane w tabeli. Następnie na

podstawie pomiarów sporządzamy wykresy U

2

, I = f(U

1

), dla obciążenia R i RC.

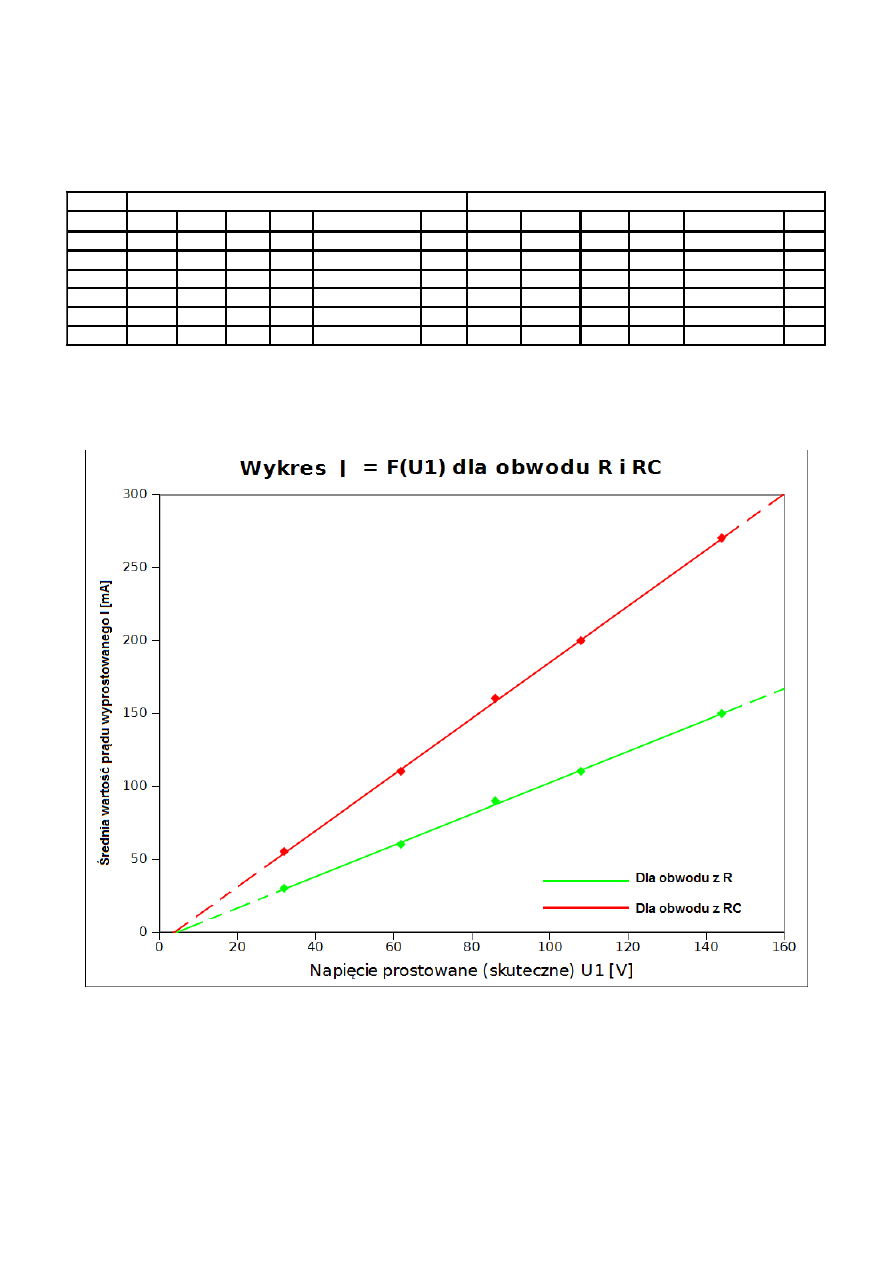

Analizując charakterystykę przebiegu prądu wyprostowanego w zależności od napięcia
prostowanego możemy stwierdzić, że dla obwodu z kondensatorem średnia wartość prądu jest
prawie dwukrotnie wyższa, w obu przypadkach przyrost prądu ma charakter liniowy, jednak w
przypadku obwodu RC tępo przyrostu jest szybsze.

obwód R

obwód RC

U1

U2śr

U2sk

I

X

k

U2śr

U2sk

I

k

V

V

V

mA

cm

V

V

V

mA

cm

V

144

64

101

150

2

141,8

10

114

126

270

2,1

148,9

10

108

46

75

110

1,8

127,7

10

84

94

200

1,8

127,7

10

86

36

60

90

1,2

85,1

10

68

75

160

1,8

127,7

10

62

26

42

60

1

70,9

10

48

54

110

1

70,9

10

32

14

17

30

0,6

42,6

10

24

27

55

0,6

42,6

10

Uomx Uosk

Uo

Uomx Uosk

Obwód z obciążeniem rezystancyjnym

Obwód z obciążeniem rezystancyjno-pojemnościowym

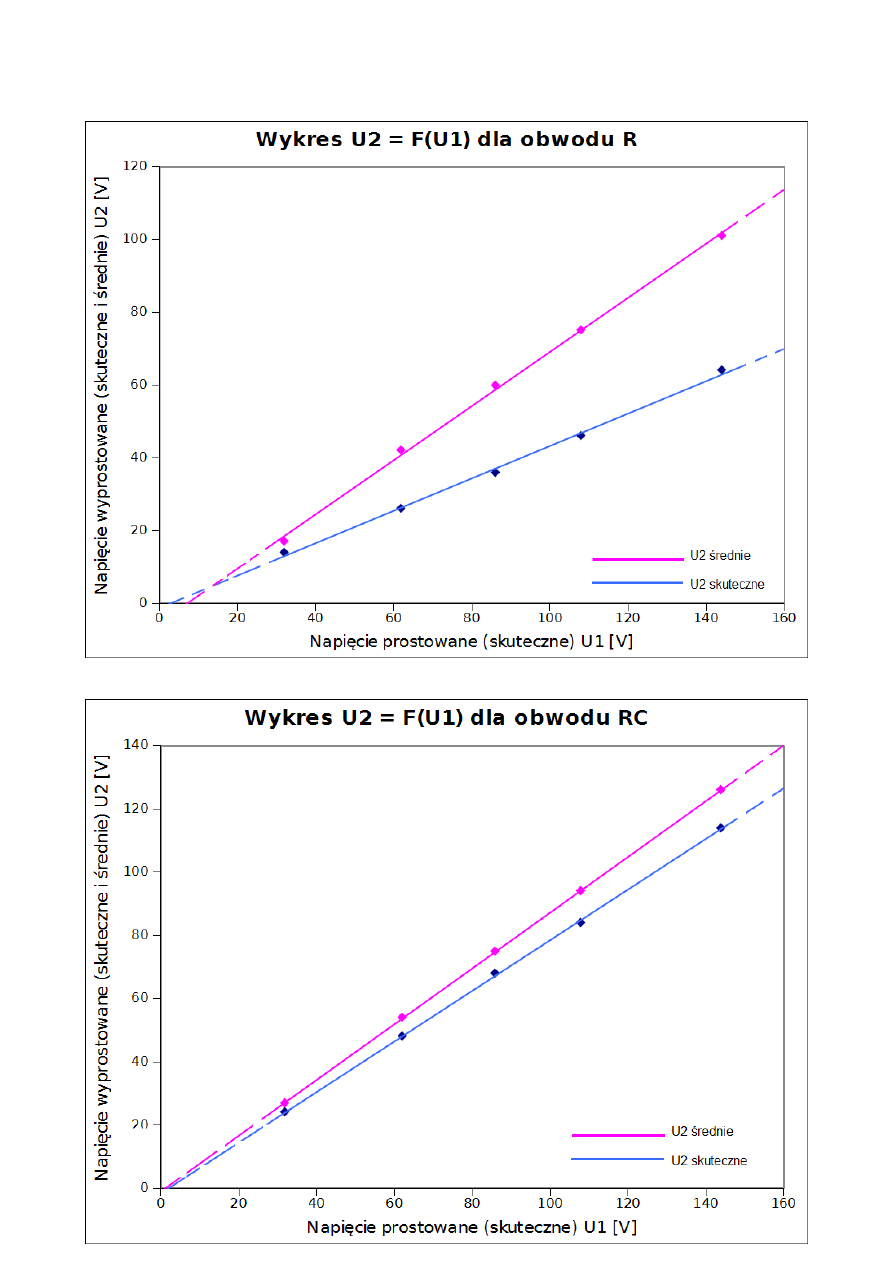

Charakterystyki przebiegu napięcia wyprostowanego w zależności od napięcia prostowanego dają
się aproksymować poprzez linie proste, przyrost napięcia prostowanego powoduje przyrost napięcia
wyprostowanego, przy czym wartości średnie są wyższe od skutecznych, przy obciążeniu samą
rezystancją różnice między nimi zwiększają się wraz ze zwiększaniem się napięcia prostowanego,
włączenie do obwodu kondensatora powoduje zmniejszenie się różnic między nimi, na wyraźną
korzyść U2 średniego o około [ 52-58 % ].

Prostowanie w układzie dwu połówkowym

(stały opór)

W celu wyznaczenia wartości skutecznej napięcia zmierzonego oscyloskopem [U

osk

] korzystamy z

wzoru : U

osk

= (10 * X * k)/2

1/2

, wyliczone wartości zostały zapisane w tabeli. Następnie na

podstawie pomiarów sporządzamy wykresy U

2

, I = f(U

1

), dla obciążenia R i RC.

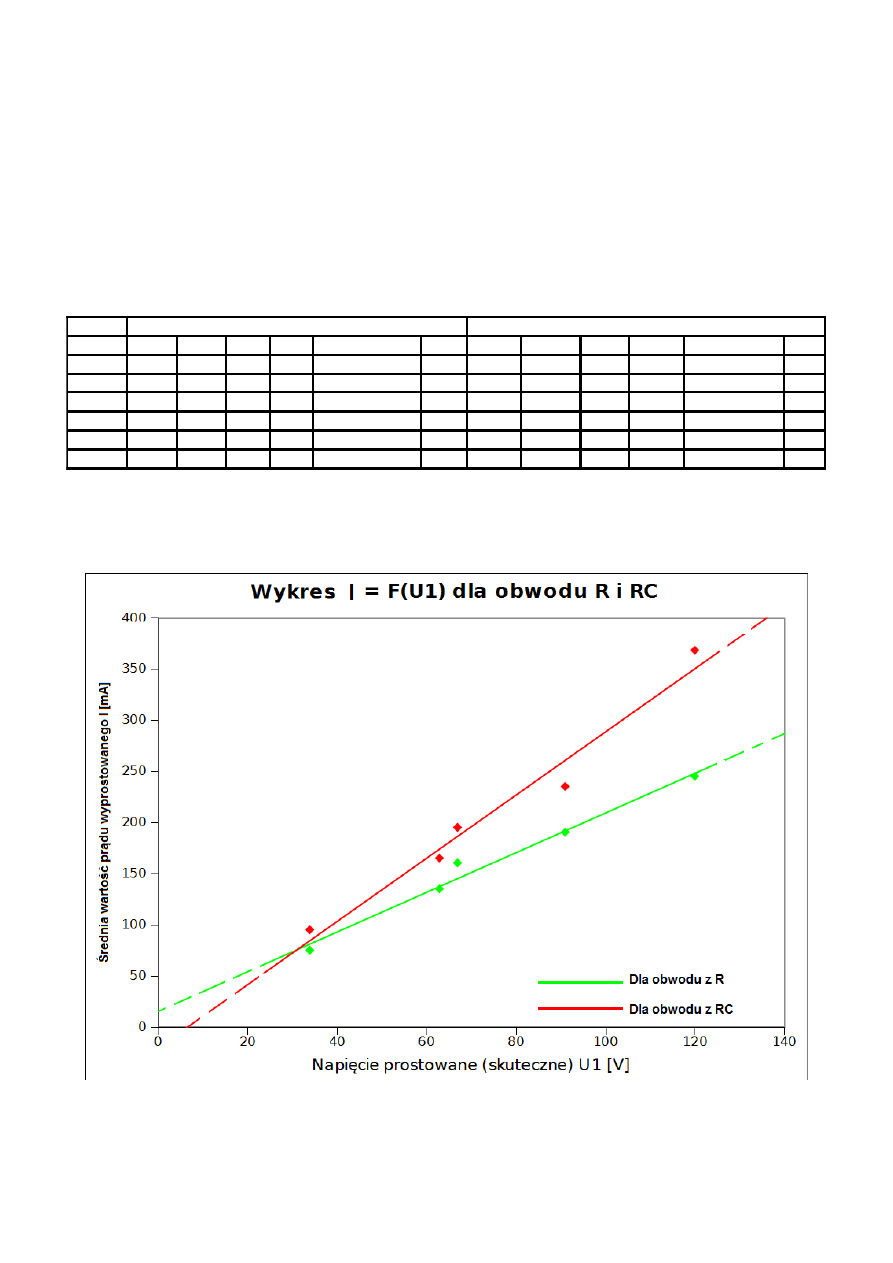

Widać, że dla prostowania dwupołówkowego, do wartości U1=30 [V], średnia wartość prądu przy
obciążeniu rezystancyjnym jest większa od obciążenia RC, jednakże tempo narastania prądu w
przypadku obwodu RC jest znacznie większe, podobnie jak przy prostowaniu jednopołówkowym.
Stąd wniosek, że dla małych napięć i ob. Rezystanyjnych można stosować prostowanie jednp.

obwód R

obwód RC

U1

U2śr

U2sk

I

X

Uomx

Uosk

k

U2śr

U2sk

I

Uo

Uomx Uosk

k

V

V

V

mA

cm

V

V

V

mA

cm

V

34

32

37

75

1,2

42,6

5

40

42

95

1,2

42,6

5

63

56

65

135

2

70,9

5

70

72

165

2

70,9

5

67

66

75

160

2,2

78,0

5

84

86

195

2,2

78,0

5

91

80

90

190

2,8

99,3

5

100

92

235

2,8

99,3

5

120

104

116

245

3,3

117,0

5

130

132

368

3,3

117,0

5

Obwód z obciążeniem rezystancyjnym

Obwód z obciążeniem rezystancyjno-pojemnościowym

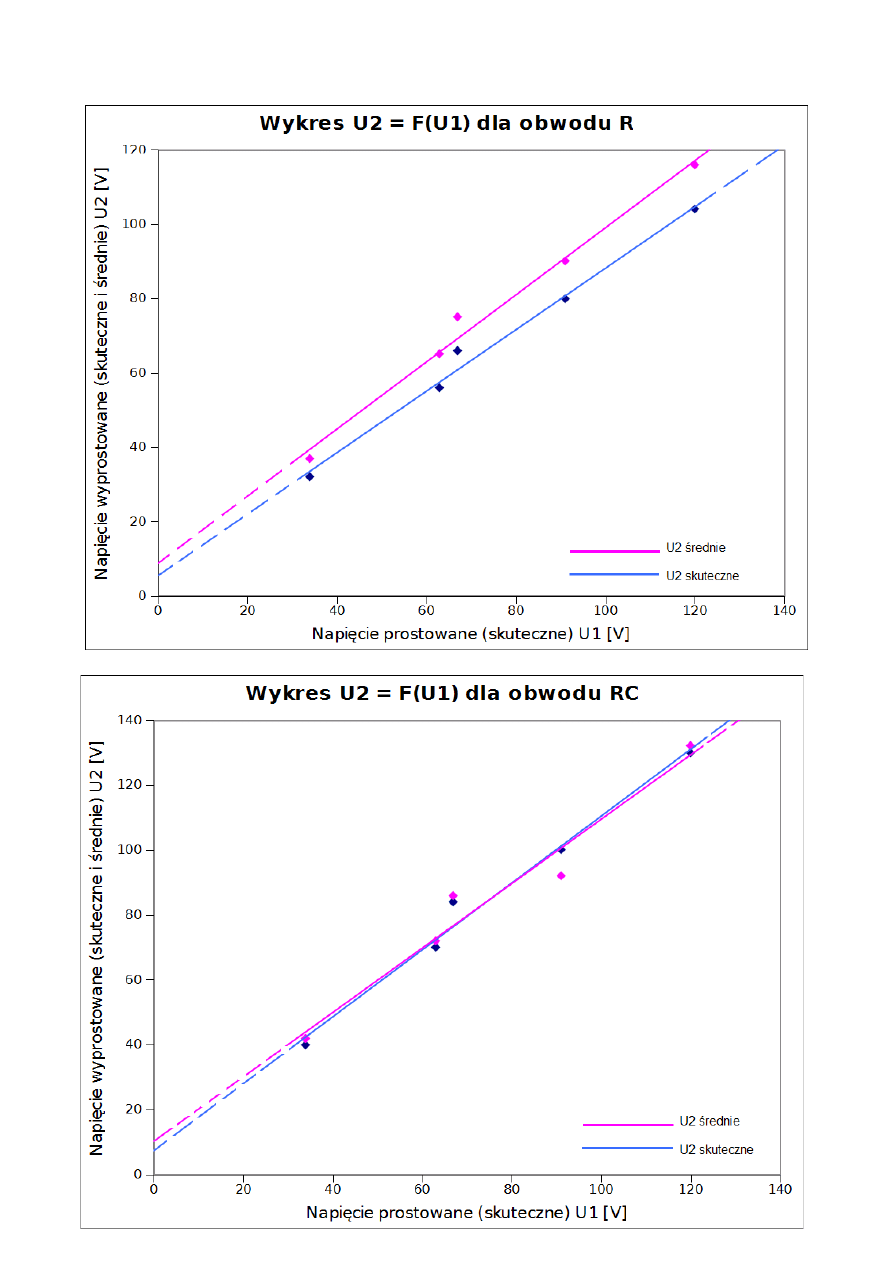

Przy prostowaniu dwu połówkowym różnice między wartościami skutecznymi i średnimi napięcia
wyprostowanego są nieduże, zastosowanie kondensatora w obwodzie powoduje zrównanie
wartości, a przy wysokich napięciach (powyżej 120 V) można zaobserwować, że wartości
skuteczne stają się większe od średnich.
