Man braucht schon eine Art Schweizer
Taschenmesser unter den Kabeln, um
auf alle denkbaren seriellen und par-
allelen Verbindungen vorbereitet zu
sein. Mit dem im folgenden beschrie-
benen Set von Kabeln und Adaptern
lassen sich alle Varianten zusammen-
stecken. Das Grundkabel ist eine Ver-
längerungsleitung für den Drucker-Port.
Wird diese fertig gekauft wird, sollte
man darauf achten, daß alle 25 Lei-
tungen 1:1 durchverbunden sind. Die-
ses Kabel sollte so lang wie nötig und
so kurz wie möglich sein.
Daneben benötigt man eine Reihe von
Adaptern, die von 9- auf 25polige Ver-
bindung wechseln (und umgekehrt
natürlich) und solche, die einen Stecker
in eine Buchse beziehungsweise eine
Buchse in einen Stecker verwandeln,
eben die sogenannten Gender-chan-
ger. Dazu gibt es im Handel Adapter-
verbinder, die zwar praktisch und leicht
sind, aber eine recht unhandliche und
instabile Verbindung schaffen, wenn
mehrere Adapter aufeinander gesteckt
werden müssen. Diese Verbindungen
werden deshalb besser als etwa 20 cm
lange Leitungen ausgeführt. Als Grund-
ausstattung sind folgende Teile zu emp-
fehlen.

✗ Leitung 25poliger D-Sub-Stecker auf

25polige D-Sub-Buchse, ca. 2m,
1:1

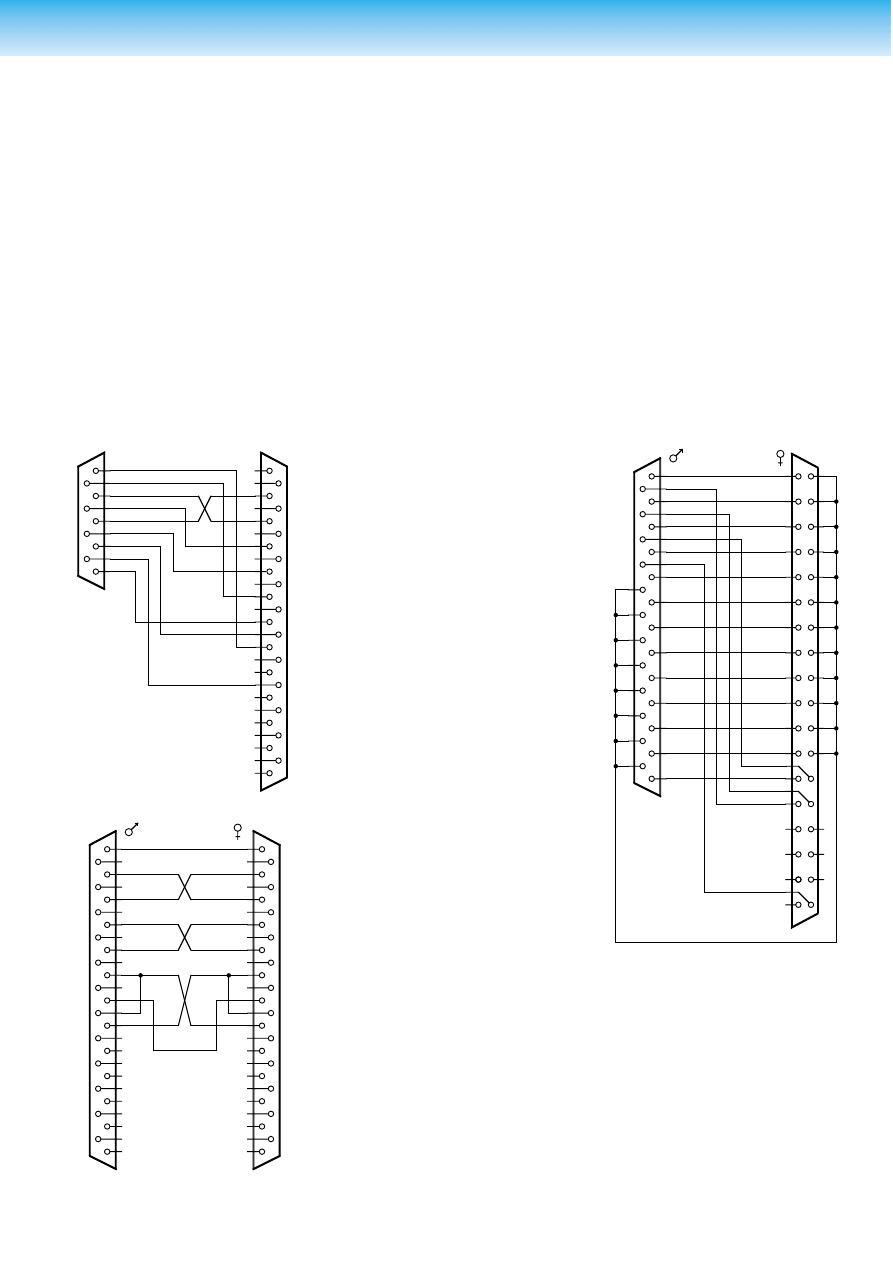

✗ Leitung 9poliger D-Sub-Stecker auf

25polige D-Sub-Buchse, ca. 20 cm
(Bild 1)

✗ Leitung 9polige D-Sub-Buchse auf

25poligen D-Sub-Stecker, ca. 20
cm, (Bild 1)

✗ Mini Gender Changer 25polige D-

Sub-Buchse/Buchse

✗ Mini Gender Changer 25poliger D-

Sub-Stecker/Stecker

✗ Mini Gender Changer 9polige D-

Sub-Buchse/Buchse

✗ Mini Gender Changer 9poliger D-

Sub-Stecker/Stecker

✗ Mini Gender Changer 25poliger D-

Sub-Stecker/Buchse, Null Modem,
(Bild 2)

✗ Gender Changer 25polig D-Sub-

Stecker / Centronics-Buchse, (Bild 3)

Wer wirklich für alle Fälle gerüstet sein
will kann dem Set auch noch eine
25polige D-Sub Jumper Box beilegen.

X-10 - 11/99 Elektor

EXTRA

——————————————————— PC-P

LUS

Wer alle möglichen Anschlußleitungen mit seinem
Laptop herumträgt, der trägt oft mehr an den
Leitungen als am Computer selbst. Dabei läßt sich
das Kabelchaos leicht reduzieren. Mit den hier
beschriebenen Standardkabeln und einiger
Geschlechtsumwandlung findet man jederzeit
Anschluß.

Von H.-J. Böhling

1

2

3

4

5

6

7

8

9

D-Sub 9

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

D-Sub 25

DCD

DSR

RXD

RTS

TXD

CTS

DTR

RI

GND

992038 - 11

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

D-Sub 25

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

D-Sub 25

992038 - 12

Centronics

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

2

3

4

5

6

7

8

9

D-Sub 25

992038 - 13

Ein Kabel für alle Fälle

Korrekter Anschluß für den Laptop

1

2

3

Die bekannteste Verbindungsmethode
zur Datenübertragung zwischen Laptop
und Desktop ist wohl Interlink von DOS
6.x. Zwar funktioniert Interlink auch über
eine serielle Verbindung, jedoch lassen
sich damit lediglich Übertragungsraten
von circa 35 MB pro Stunde erzielen.
Wesentlich schneller lassen sich Daten
über die parallele Schnittstelle übertra-
gen. Wer also in den Genuß einer High-
speed-Übertragung kommen möchte,

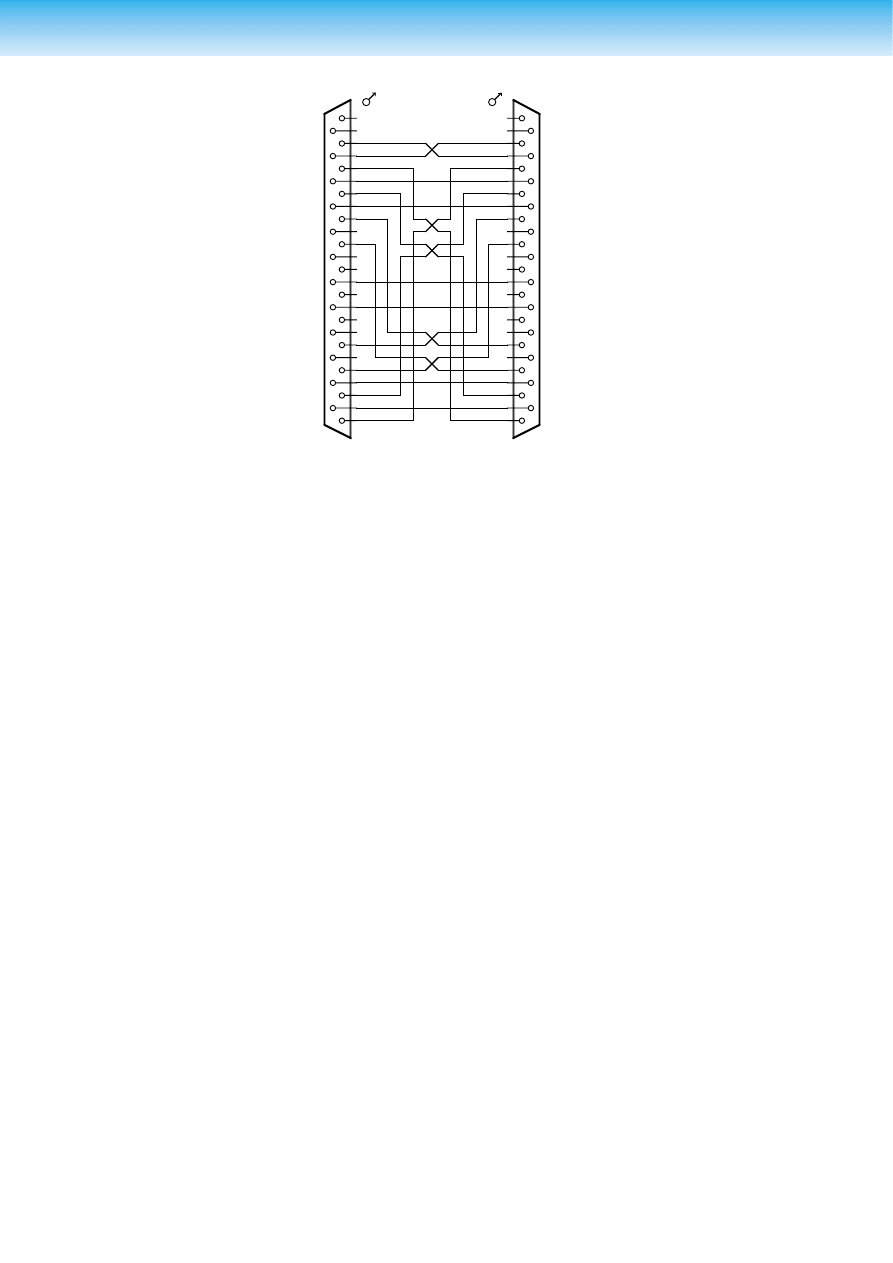

sollte auf jeden Fall auch einen Inter-
link-Adapter nach Bild 4 anfertigen und
in ein D-Sub-Changer-Leergehäuse ein-
bauen. Damit lassen sich nicht nur
Interlink-Verbindungen unter DOS, son-
dern auch Laplink, Norton Commander
(V4.0 und V5.0) und Windows 95 Direct
Cable Connections herstellen. Die
Übertragungsrate liegt hierbei in
Abhängigkeit von den vorhandenen
Schnittstellen zwischen 144 MB und 252
MB pro Stunde. Wer mehr zu diesem

Thema erfahren möchte, sollte noch
einmal einen Blick in den Beitrag Rech-
nerkopplung (Elektor-Extra 2/98) werfen.
Der LPT/COM-Tester aus dem Elektor-
Halbleiterheft Juli/August/1999 ergänzt
das Kabelset in idealer Weise, da man
in die bestehende Verbindungen ”hin-
einhorchen” kann.

(992038)rg

PC-P

LUS

——————————————————

Elektor

EXTRA

X-11 - 11/99

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

D-Sub 25

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

D-Sub 25

992038 - 14

4
