Rozdzia 4.

Rozwizanie problemu
zapomnianego
hasa do BIOS-u

Jeden z czciej spotykanych problemów wystpuje wtedy, gdy ustawimy haso za-
bezpieczajce dostp do BIOS-u lub komputera i zapomnimy, jak ono brzmi. Nie mona
wtedy uruchomi komputera ani zmieni ustawie BIOS-u. Problem ten dotyczy najczciej
serwisów komputerowych, ale nie omija równie indywidualnych uytkowników. W ni-
niejszym rozdziale opisalimy dwa sposoby radzenia sobie z zapomnianym hasem, które
sprawia trudnoci uytkownikowi komputera.

Usunicie hasa zabezpieczajcego BIOS najczciej jest równoznaczne z wykasowa-
niem wszystkich ustawie. Innymi sowy, po skasowaniu hasa musisz od nowa ustawi
opcje w BIOS-ie.

Sposób pierwszy — zworka

Jednym z najczciej uywanych i najwygodniejszych sposobów jest uycie specjalnej
zworki na pycie gównej (rysunek 4.1).

Lokalizacja zworki zaley od modelu pyty gównej i jej producenta. Dlatego musisz
poszuka w dokumentacji swojej pyty informacji, gdzie dokadnie producent umie-
ci odpowiedni zwork, na przykad w pytach MSI jest ona usytuowana w bezpo-
rednim ssiedztwie baterii oraz koci BIOS-u (rysunek 4.1).

Po zlokalizowaniu zworki musisz j przeczy na takie ustawienie, które spowoduje
wyczyszczenie pamici CMOS. Na rysunku 4.2 zamiecilimy schemat ukadu pinów
i pooenia zworki. Pamitaj jednak, e w Twoim przypadku moe by zupenie inaczej,
dlatego sprawd dokumentacj pyty gównej.

290

BIOS. Przewodnik

Rysunek 4.1.
Zworka czyszczca
pami CMOS

Rysunek 4.2.
Schemat pinów
i ustawienia zworki
sucej do kasowania
pamici CMOS

Najczciej zworki s umieszczone w okolicach baterii. Moe si jednak zdarzy, e
na niektórych pytach gównych znajdziesz zamiast nich miejsca z nieprzylutowanymi
pinami (na przykad niektóre modele pyt Gigabyte). Wtedy wystarczy zewrze odpowied-
nie miejsca za pomoc kawaka drutu.

Aby wyczyci ustawienia pamici CMOS, musisz:

cakowicie wyczy komputer,

odszuka i zmieni pooenie zworki z ustawienia domylnego (pin 2. i 3.)
na wartoci odpowiedzialne za kasowanie pamici CMOS (pin 1. i 2.),

odczeka kilka sekund (zazwyczaj ok. 5),

przestawi zwork na domylne ustawienia — pin 2. i 3.,

wczy komputer.

Pamitaj, e w Twoim przypadku oznaczenia pinów i pooenie zworek mog by inne
ni w zaprezentowanym tu przykadzie.

Rozdzia 4.

i Rozwizanie problemu zapomnianego hasa do BIOS-u

291

Sposób drugi — bateria

Gdy nie masz pod rk dokumentacji pyty gównej lub nie potrafisz znale zworki
odpowiedzialnej za kasowanie zawartoci pamici CMOS, moesz skorzysta z innego
sposobu usunicia hasa. Opisane tutaj rozwizanie mona zastosowa do pyt gównych,
na których uyto baterii podtrzymujcej pami CMOS (rysunek 4.3).

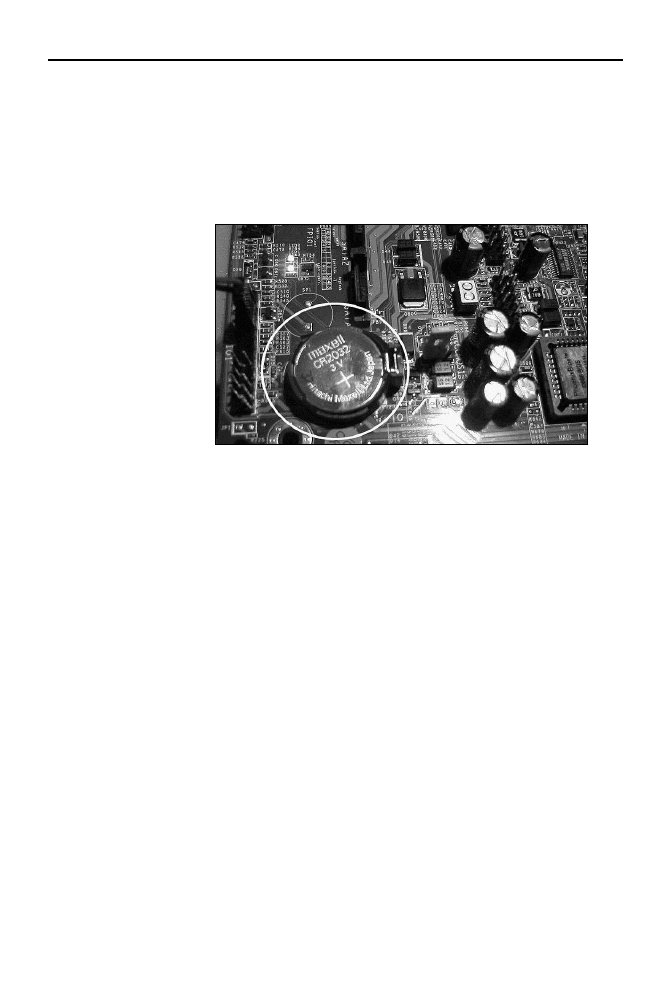

Rysunek 4.3.
Bateria podtrzymujca
pami CMOS

Jeeli Twoja pyta posiada bateri (jak na rysunku 4.3), to w celu usunicia hasa moesz
j wyj na kilka minut, a nastpnie ponownie zamontowa.

Wymontowanie baterii jest stosunkowo atwe, wymaga jednak uycia rubokrta. Wystar-
czy, e odegniesz blaszk zabezpieczajc bateri przed wypadaniem. Zamontowana pod
bateri spryna wypchnie j na zewntrz. Pamitaj, e t operacj wykonujemy, gdy
komputer jest wyczony.

Po kilku minutach moesz ponownie zamontowa bateri w gniedzie. Zwró uwag na to,
by prawidowo j tam umieci („plusem” do góry).

Opisany trik mona zastosowa tylko w tych modelach pyt, w których uyto baterii. Na-
tomiast w pytach, w których akumulator zosta wlutowany na stae, musisz skorzysta ze
specjalnej zworki lub trzeciego sposobu usunicia hasa, który opisujemy poniej.

Sposób trzeci — program

Jeeli nie masz dostpu do wntrza komputera, gdy jest on jeszcze na gwarancji i nie
wolno go otwiera, nie moesz skorzysta z adnego z wyej opisanych sposobów. Pozo-
staje zatem odszukanie i uycie specjalnego programu umoliwiajcego skasowanie
pamici CMOS. Dalej uyjemy aplikacji o nazwie KillCMOS. Mona j pobra ze strony
http://www.spat.neostrada.pl/drivery/killcmos.zip.

292

BIOS. Przewodnik

Przygotowania do skasowania hasa musimy zacz od utworzenia dyskietki startowej,
z której bdzie mona uruchomi komputer. W systemach MS Windows 9x/Me moesz
to zrobi w taki sposób: umie dyskietk w stacji i kliknij przycisk Start, a nastpnie
— Uruchom; w oknie wpisz

format a: /s

i nacinij przycisk OK; potwierd ch

sformatowania dyskietki przez wcinicie litery T dla polskiej wersji MS Windows
(lub Y dla angielskiej) oraz klawisza Enter. Proces formatowania dyskietki potrwa kilka-
nacie sekund, o jego zakoczeniu zostaniesz powiadomiony za pomoc stosownego ko-
munikatu. Pozostaje jeszcze skopiowanie zawartoci pobranego archiwum programu
KillCMOS na dyskietk. Powinny si tam znale trzy pliki.

Jeeli nie posiadasz stacji dyskietek (to bardzo prawdopodobne w przypadku no-
wych komputerów), moesz skorzysta z pamici PenDrive. Opis przygotowania
startowej pamici PenDrive znajdziesz w rozdziale pitym.

Moesz teraz usun haso zabezpieczajce wejcie do BIOS-u Twojego komputera.
Musisz umieci dyskietk w stacji i ponownie uruchomi komputer. Wystartuje on
z dyskietki. Na ekranie monitora zobaczysz znak zachty A:\>. Wpisz

killcmos

i nacinij

Enter. Po ponownym uruchomieniu komputera powiniene wej do BIOS-u bez wik-
szych problemów.

Niestety, opisany sposób nie zadziaa, jeli dyskietka startowa nie zostaa umieszczona na
licie urzdze przeszukiwanych na obecno sektora startowego podczas uruchamiania
komputera.

Programów do kasowania ustawie zapisanych w pamici CMOS jest sporo. Wybrana
przez nas aplikacja to jedna z wielu opcji. Z naszych dowiadcze wynika, e wik-
szo dziaa podobnie i ma takie same moliwoci. Moesz równie ca operacj
wykona z poziomu linii polece DOS, uruchamiajc program KillCMOS z dysku
twardego — nie bdziesz wówczas musia przygotowywa dyskietki.

Sposób czwarty — haso serwisowe

W internecie mona znale wiele stron z hasami serwisowymi do rónych wersji BIOS-u.
Teoretycznie, by dosta si do ustawie, wystarczy odszuka haso do naszej wersji BIOS-u,
a nastpnie je wpisa. Niestety, praktyka pokazuje, e wikszo tych hase nie dziaa albo
przeznaczona jest do innych wersji BIOS-ów. Mimo to niej podalimy kilka odnoników
do stron. Znajdziesz na nich sporo hase, z których moesz skorzysta. Spróbuj!

http://chomik.supermedia.pl/47.html

http://computersun.pl/bios/artykuly/standardowe-hasla-bios-spis-k_101.html

Pomimo e czytelnicy zarzucaj nam brak listy hase serwisowych, zdecydowalimy si
nie zamieszcza jej w niniejszej ksice. Uwaamy, e lepiej nie miesza naszym czytel-
nikom w gowach rozwizaniem, które zazwyczaj nie dziaa.
