INFORMACJE PRAKTYCZNE

WYMIANA

BEZPIECZNIKA

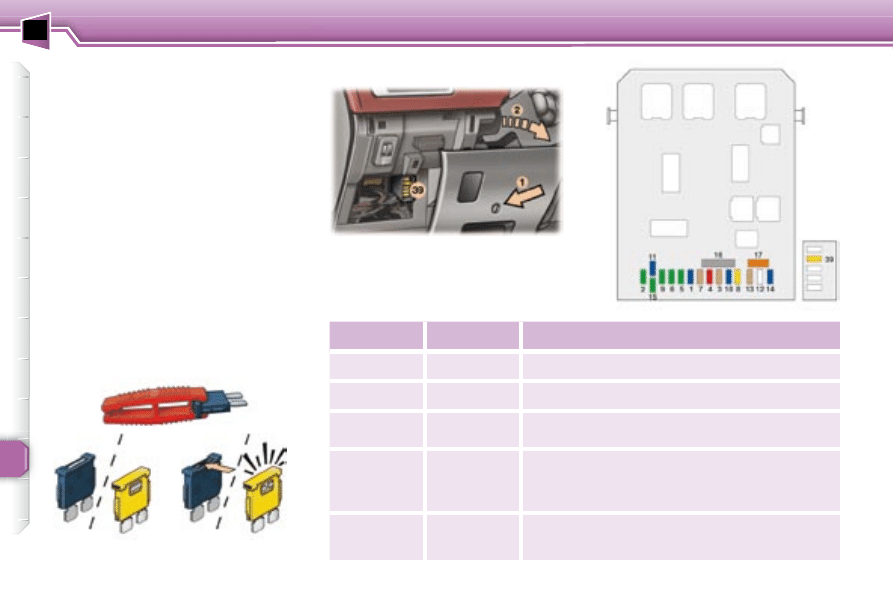

Skrzynki bezpieczników umieszczo-

ne są pod deską rozdzielczą (po

stronie kierowcy), w komorze silnika

(z lewej strony).

Sprawny

Niesprawny

 Odkręcić o ćwierć obrotu za po-

mocą monety (1), a następnie od-

piąć pokrywę, pociągając za górną

część po prawej stronie (2).

Wymiana bezpiecznika

Przed przystąpieniem do wymiany bez-

piecznika, konieczne jest rozpoznanie

przyczyny uszkodzenia i jej usunięcie.

Numery bezpieczników znajdują się

na skrzynce bezpieczników.

Zawsze wymieniać uszkodzony bez-

piecznik na bezpiecznik o takim samym

natężeniu (o tym samym kolorze).

Wymieniać za pomocą specjalnych

szczypiec umieszczonych wewnątrz

obudowy skrzynki bezpieczników de-

ski rozdzielczej, na wsporniku znajdują

się również bezpieczniki zapasowe.

Bezpieczniki deski rozdzielczej

Bezpiecznik Nr

Natężenie

Funkcja

F1

15 A

Wycieraczka tylnej szyby.

F2

30 A

Zamek i super zamek.

F3

5 A

Moduł poduszki powietrznej i napinaczy

pirotechnicznych.

F4

10 A

Stycznik pedału hamulca i sprzęgła, stycznik

poziomu oleju chodzącego silnik, czujnik kąta

kierownicy, gniazdo diagnostyczne, czujnik ESP, lusterka

wsteczne elektrochromowe, pompa fi ltra cząsteczek.

F5

30 A

Zasilanie podnośnika przednich szyb i pokrywy

przyciemniającej dachu odmrażanych lusterek

wstecznych.

10

123

INFORMACJE PRAKTYCZNE

Bezpiecznik Nr

Natężenie

Funkcja

F6

30 A

Zasilanie podnośnika tylnych szyb.

F7

5 A

Przednia i tylna lampka sufi towa, czytnik mapy, oświetlenie przedniego schowka, dźwignia

pokrywy przyciemniającej.

F8

20 A

Radioodtwarzacz, radiotelefon, ekran wielofunkcyjny, syrena alarmu, moduł alarmu, moduł

sterowania przyczepy, zasilanie przełączników przy kierownicy.

F9

30 A

Przednie gniazdo 12 V, tylne gniazdo 12 V.

F10

15 A

Kalkulator automatycznej skrzyni biegów, stycznik STOP, kalkulator wykrywania niskiego

ciśnienia w oponach.

F11

15 A

Gniazdo diagnostyczne, stycznik stacyjki o niskim natężeniu, moduł fi ltra cząsteczek.

F12

15 A

Pomoc przy parkowaniu tyłem.

F13

5 A

Zasilanie modułu obsługi silnika, czujnik deszczu i oświetlenia.

F14

15 A

Moduł sterowania przyczepy, zestaw wskaźników, klimatyzacja automatyczna, moduł

poduszek powietrznych oraz napinaczy pirotechnicznych, zestaw głośnomówiący.

F15

30 A

Zasilanie zamka i super zamka.

F16

-

Zwora PARC.

F17

40 A

Ogrzewanie przedniej szyby oraz odmrażanie lusterek wstecznych.

F39

20 A

Ogrzewane siedzenie kierowcy i pasażera.
