1. Co to jest temperatura?

jedna z podstawowych wielkości fizycznych w termodynamice. Temperatura jest związana ze
średnią energią kinetyczną ruchu i drgań wszystkich cząsteczek tworzących dany układ i jest miarą tej
energii. Temperaturę można ściśle zdefiniować tylko dla stanów równowagi termodynamicznej,
bowiem z termodynamicznego punktu widzenia jest ona wielkością reprezentującą wspólną własność
dwóch układów pozostających w równowadze ze sobą. Temperatura jest miarą stanu cieplnego
danego ciała. Jeśli dwa ciała mają tę samą temperaturę, to w bezpośrednim kontakcie nie przekazują
sobie ciepła, gdy zaś temperatura obu ciał jest różna, to następuje przekazywanie ciepła z ciała o
wyższej temperaturze do ciała o niższej – aż do wyrównania się temperatury obu ciał.

2. Rodzaje termometrów

a) Stykowe



Rozszerzalnościowe

- cieczowe
- metalowe



manometryczne

- cieczowe

- parowe

- gazowe



elektryczne

- oporowe

- termoelektryczne

b) Bezstykowe



pirometry

- radiacyjne

- monochromatyczne

- barowe



kamery termo wizyjne

3. Termopara i zasady działania

Termopara – element obwodu elektrycznego składający się z dwóch różnych materiałów i
wykorzystujący zjawisko Seebecka [

zjawisko termoelektryczne polegające na powstawaniu siły

elektromotorycznej w obwodzie zawierającym dwa metale lub półprzewodniki gdy ich złącza znajdują
się w różnych temperaturach

] zachodzące na ich styku. Termopara jest wykorzystywana

jako czujnik temperatury. Termopary odznaczają się dużą dokładnością co jeszcze nie oznacza
dokładności całego urządzenia pomiarowego opartego na termoparze i elastycznością konstrukcji, co
pozwala na ich zastosowanie w różnych warunkach. Wadą jest mechaniczna nietrwałość złącza
pomiarowego i możliwość przepływu prądu poza obwodem termopary, gdy złącze nie jest izolowane.

Komentarz [ŁC1]:

Trzeba by

wiedzieć o czym się mówi

Izolacja złącza eliminuje ten efekt, ale wydłuża czas reakcji termopary na zmianę temperatury.
Dlatego w pomiarach o dużej dynamice zmian stosuje się termopary bez osłony.

Zada działania

Termopara składa się z pary różnych metali zwykle w postaci przewodów, spojonych na dwóch
końcach. Jedno złącze umieszczane jest w miejscu pomiaru, podczas gdy drugie utrzymywane jest w
stałej temperaturze odniesienia (np. mieszanina wody z lodem). W przypadkach, gdzie nie jest
wymagana duża dokładność (dopuszczalny błąd rzędu kilku stopni), jako temperaturę odniesienia
traktuje się np. temperaturę wnętrza szafy sterowniczej maszyny przemysłowej, określanej z pomocą
czujnika innego niż termopara (jest to tzw. sztuczne zero). Pod wpływem różnicy temperatury między
miejscami złączy (pomiarowego i „odniesienia”) powstaje różnica potencjałów (

siła

elektromotoryczna

) [czynnik powodujący przepływ prądu w obwodzie elektrycznym

równy energii

elektrycznej uzyskanej przez jednostkowy

ładunek

przemieszczany w urządzeniu (źródle)

prądu

elektrycznego

w przeciwnym kierunku do sił pola elektrycznego oddziałującego na ten ładunek],

zwana w tym przypadku siłą termoelektryczną, proporcjonalna do różnicy tych

temperatur

.

Spoina pomiarowa może znajdować się w obudowie o dużym przewodnictwie cieplnym. Instaluje się
ją w miejscu pomiaru temperatury. Złącze odniesienia może być umieszczane w ściśle określonej
temperaturze odniesienia, np. topniejącym lodzie. Złącze to może nie być złączem bezpośrednim, a
zamknięcie obwodu odbywa się poprzez zaciski miernika.

4. Sposoby obliczania oporu cieplnego dla różnych przegród

a) Przegroda o warstwach jednorodnych

Obliczmy pojedyncze

R = [ m

2

·K/W] gdzie:

d – grubość warstwy materiału w komponencie [m]

λ - obliczeniowy współczynnik przewodzenia ciepła materiału [

·

]

i sumujemy poszczególne R oraz uwzględniamy opory przejmowania ciepła R

si

R

se

R

T =

R

si

+ ΣR

i

+ R

se

b) Przegroda o wentylowanej i dobrze wentylowanej pustce powietrzne(np. dach), obliczenia

kończymy na pustce powietrznej.

5. Co to jest przenikalność cieplna

6. Co to jest przewodność cieplna

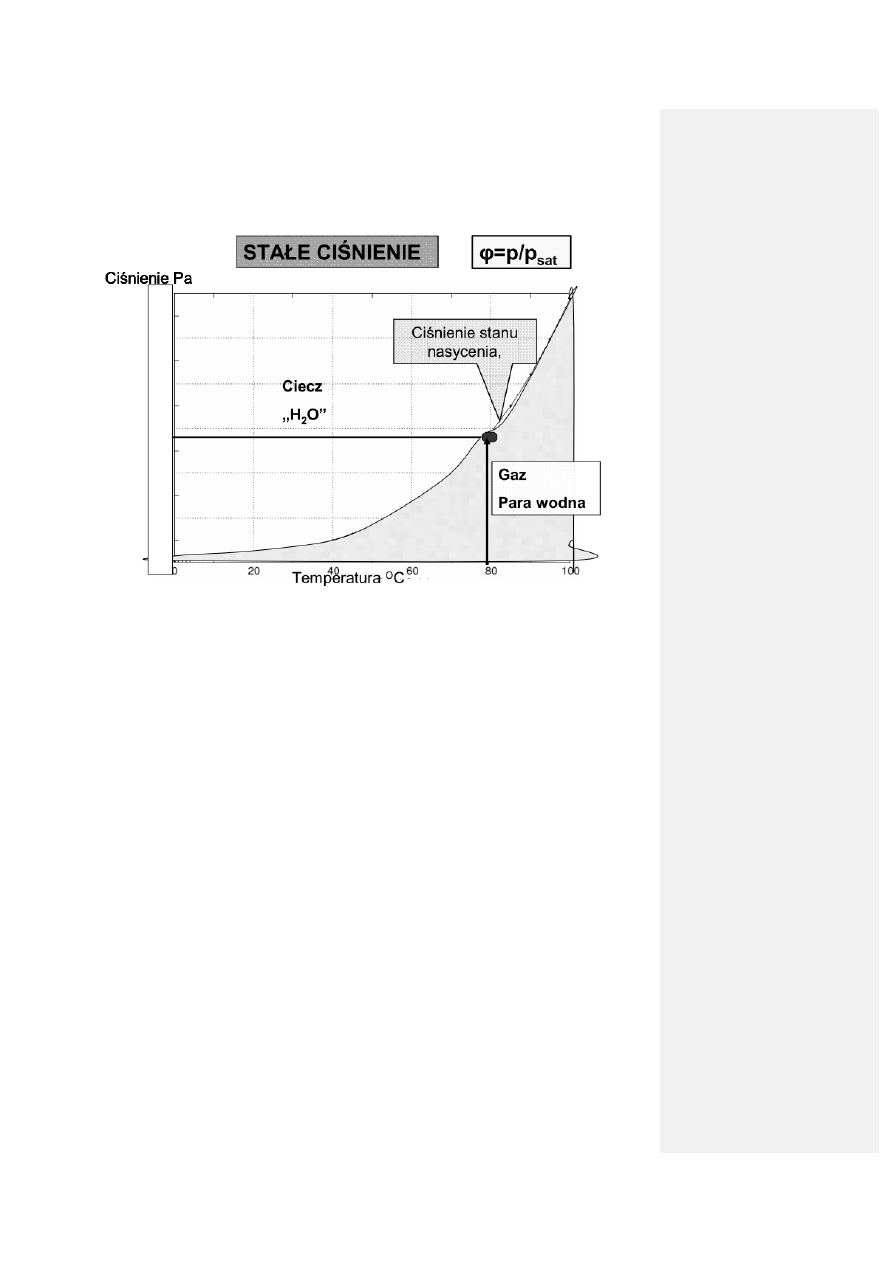

7. Wilgotność względna

wyrażony w procentach stosunek ciśnienia cząstkowego pary wodnej zawartej w powietrzu
do prężności pary wodnej nasyconej w tej samej temperaturze.

8. Jak powstaje punkt rosy

Punkt rosy powstaje w skutek osiągnięcia maksymalnie ilości pary wodnej zawartej w
określonym gazie przy stałej temperaturze. Jest to temperatura, w której przy danym
ciśnieniu gazu lub mieszaniny gazów rozpoczyna się proces skraplania. W przypadku pary
wodnej w powietrzu jest to temperatura, w której para wodna zawarta w powietrzu
staje się przesycona (przy zastanym ciśnieniu) i skrapla się lub resublimuje.

Komentarz [ŁC2]:

Warto wiedzieć

nie koniecznie trzeba umieć

9. Opór dyfuzyjny

Zdolność materiału do zatrzymywania pary, proporcjonalna do jego grubości i odwrotnie
proporcjonalna do jego paro przepuszczalności.

Jest tym większy, czym grubszy jest materiał

lub poszczególne warstwy przegrody, a tym mniejszy, czym materiał jest bardziej
paroprzepuszczalny.

10. Jak powstaje pleśń

Pleśń powstaje na ścianach w skutek zawilgocenia pomieszczenia, dodatnia temperatura w
pomierzeniu powyżej + 10°C dodatkowo sprzyja rozwojowi zjawiska. Pleśń powstanie jeśli w
pomieszczeniu przez kilka dni utrzyma się wilgotność względna na powierzchni (ściany)
powyżej 0,8.
