KMBiM

GEOMETRIA WYKREŚLNA

Rok I, semestr I (zimowy)

WILiŚ PG

ĆWICZENIE NR 15

Rok akademicki 2007/2008

Imię i Nazwisko

Nr indeksu

Grupa

Data

Ocena

POLECENIE Przenikanie powierzchni

1. Przyjmij płaszczyznę przekroju, wykreśl linię przekroju płaszczyzny z walcem, a następnie ze

stożkiem. Zaznacz punkty wspólne walca ze stożkiem.

2. Przyjmij kilka płaszczyzn pośrednich i wyznacz na nich punkty wspólne walca i stożka.
3. Wyznacz punkty zmiany widoczności linii przenikania na konturach brył.
4. Wyeksponuj wynik według wytycznych graficznych

ZADANIA

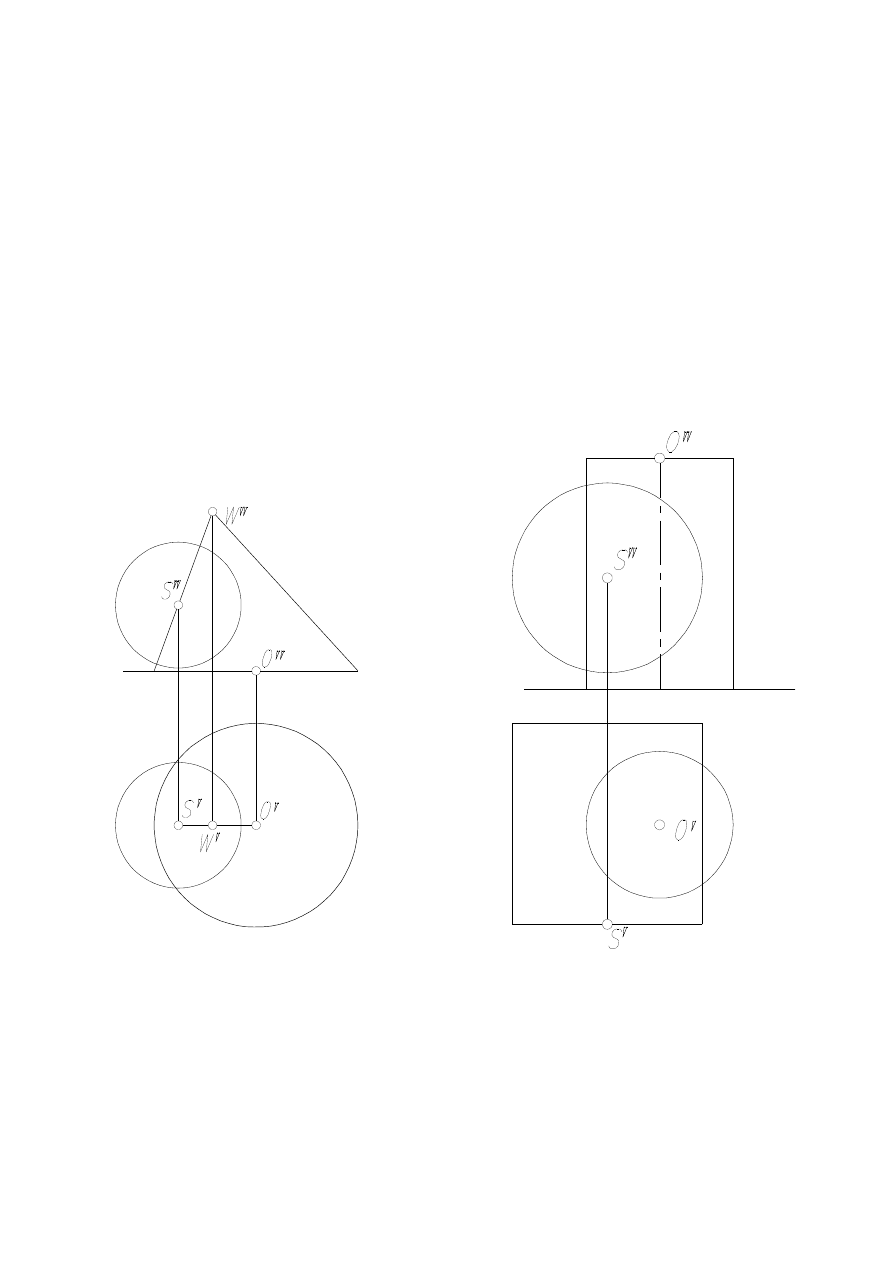

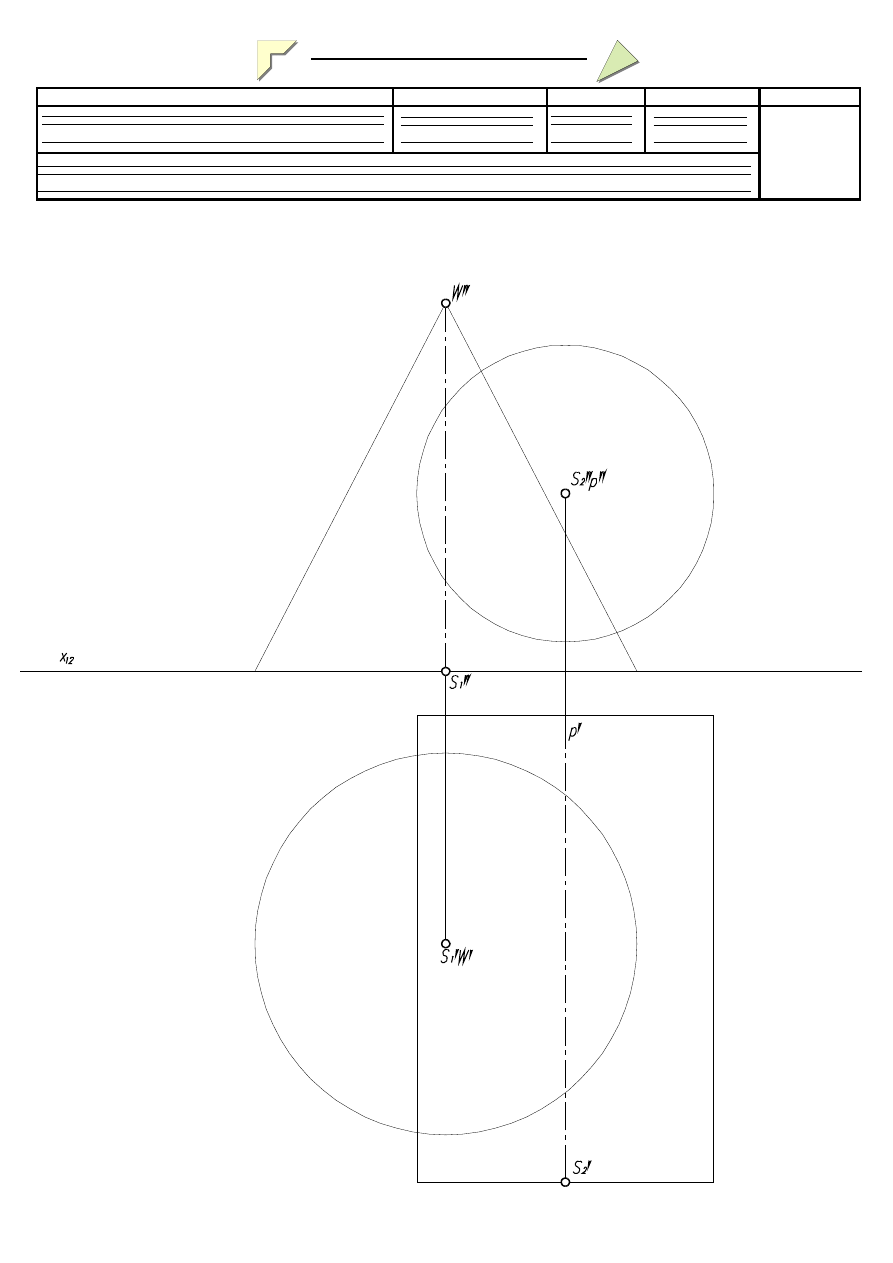

1. Skonstruuj linię przenikania pomiędzy bryłami.

...............................................................

Poprzez niniejszy podpis oświadczam, że znam Regulamin Studiów i Regulamin Przedmiotu oraz, że niniejsza praca wykonana została przeze mnie samodzielnie.
