Audi 100

Stromlaufplan

Nr. 35

Radio-Bose-Anlage mit und ohne CD-Wechsler

Modelljahr 1997

Ausgabe 06.96

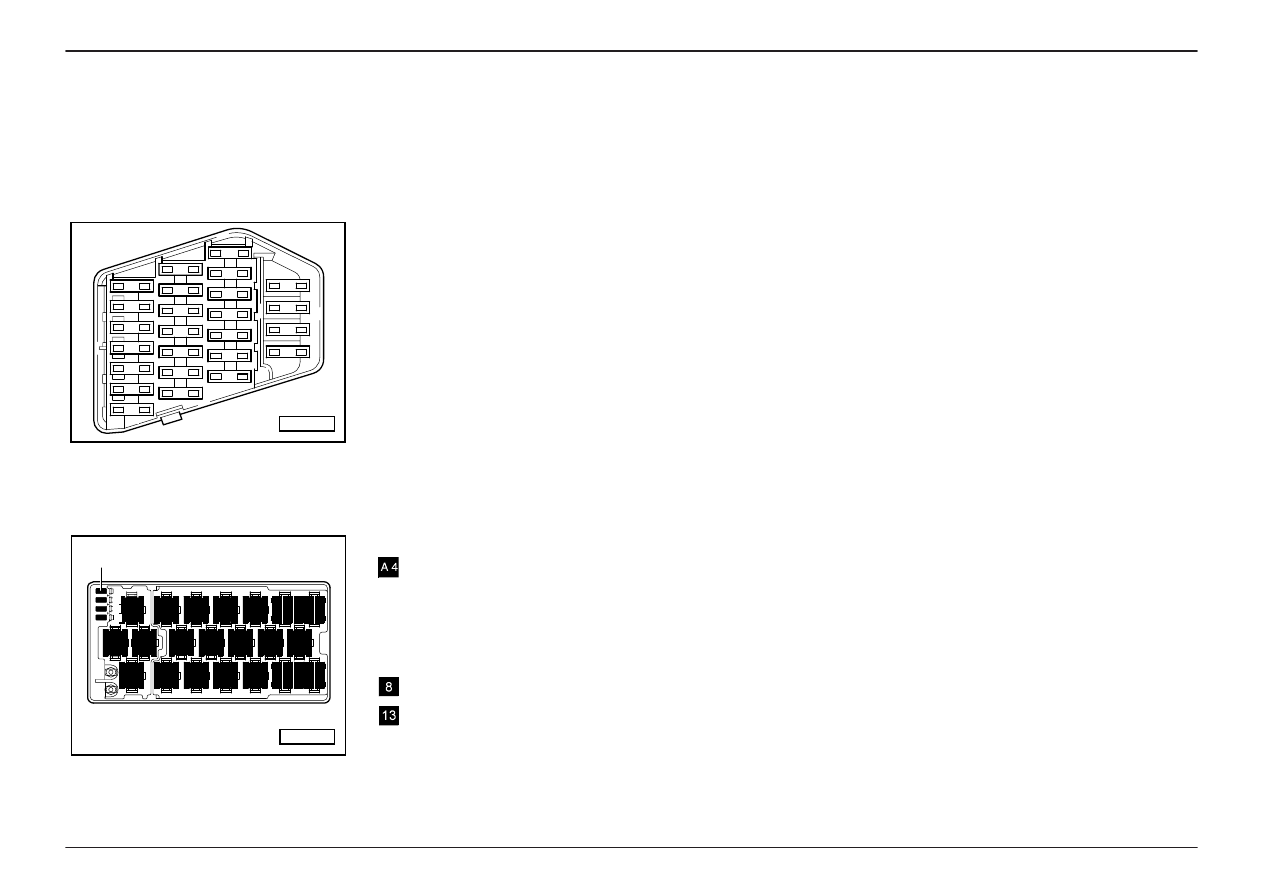

Sicherungshalter

Zusatzrelaisträger I

Sicherungsfarben:

Sicherungen:

30
25
20
15
10

5

A
A
A
A
A
A

-
-
-
-
-
-

grün
weiß
gelb
blau
rot
beige

- Sicherung für Radio (S92)

Relaisplatzbelegung:

-Trennrelais für Telefon (J371)

- Stromversorgungsrelais für Lautsprecher (J225)

20

18

19

17

16

5

15

8

14

13

12

11

9

1

6

7

3

10

2

4

21

V97 - 6547

1

A

17

16

15

14

4

13

12

11

10

9

3

2

7

8

6

5

1

B

B

B

B

1

2

3

5

4

3

A

A

A

A

B

C

2

5 4

3

2

4

1

V97 - 6549

background image

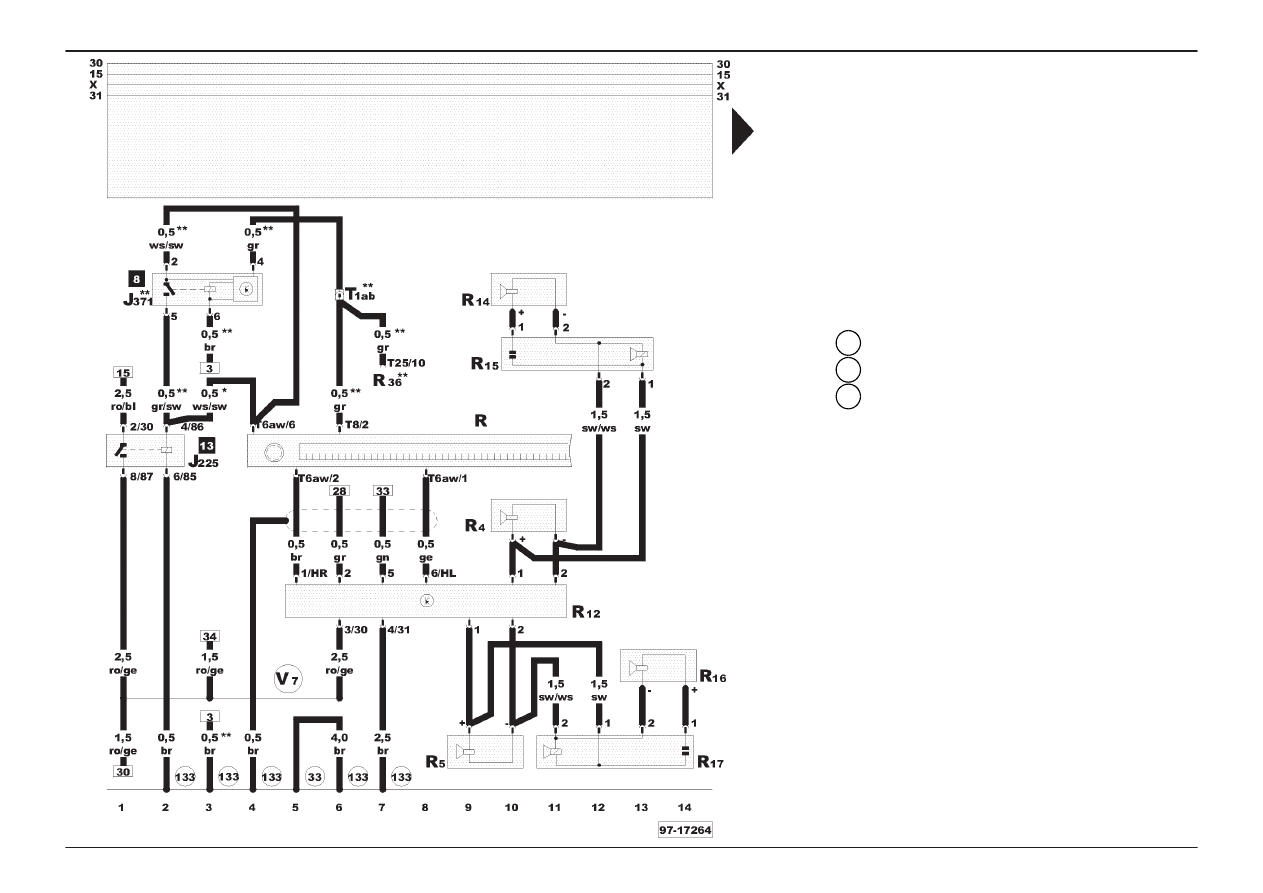

Audi 100

Stromlaufplan

Nr. 35/1

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Radio-Bose-Anlage mit und ohne CD-Wechsler

J 371 - Trennrelais für Telefon
J 225 - Stromversorgungsrelais für Lautsprecher
R

- Radio

R 4

- Lautsprecher hinten links

R 5

- Lautsprecher hinten rechts

R 12

- Verstärker

R 14

- Hochtonlautsprecher hinten links

R 15

- Tieftonlautsprecher hinten links

R 16

- Hochtonlautsprecher hinten rechts

R 17

- Tieftonlautsprecher hinten rechts

R 36

- Sende- und Empfangsgerät für Telefon

T 1 ab - Steckverbindung, 1-fach, grün, Nähe Radio
T 6 aw- Steckverbindung, 6-fach, gelb, Radiostecker I - 1
T 8

- Steckverbindung, 8-fach, schwarz, Radiostecker III

T 25

- Steckverbindung, 25-fach, an R 36, im Kofferraum

rechts

-Massepunkt, hinter Schalttafel rechts

-Masseverbindung, im Leitungsstrang Lautsprecher

-Verbindung (Plus, Lautsprecher) , im

Leitungsstrang Lautsprecher

-Fahrzeuge ohne Telefon
-Fahrzeuge mit Telefon D-Netz

33

133

V7

*

**

background image

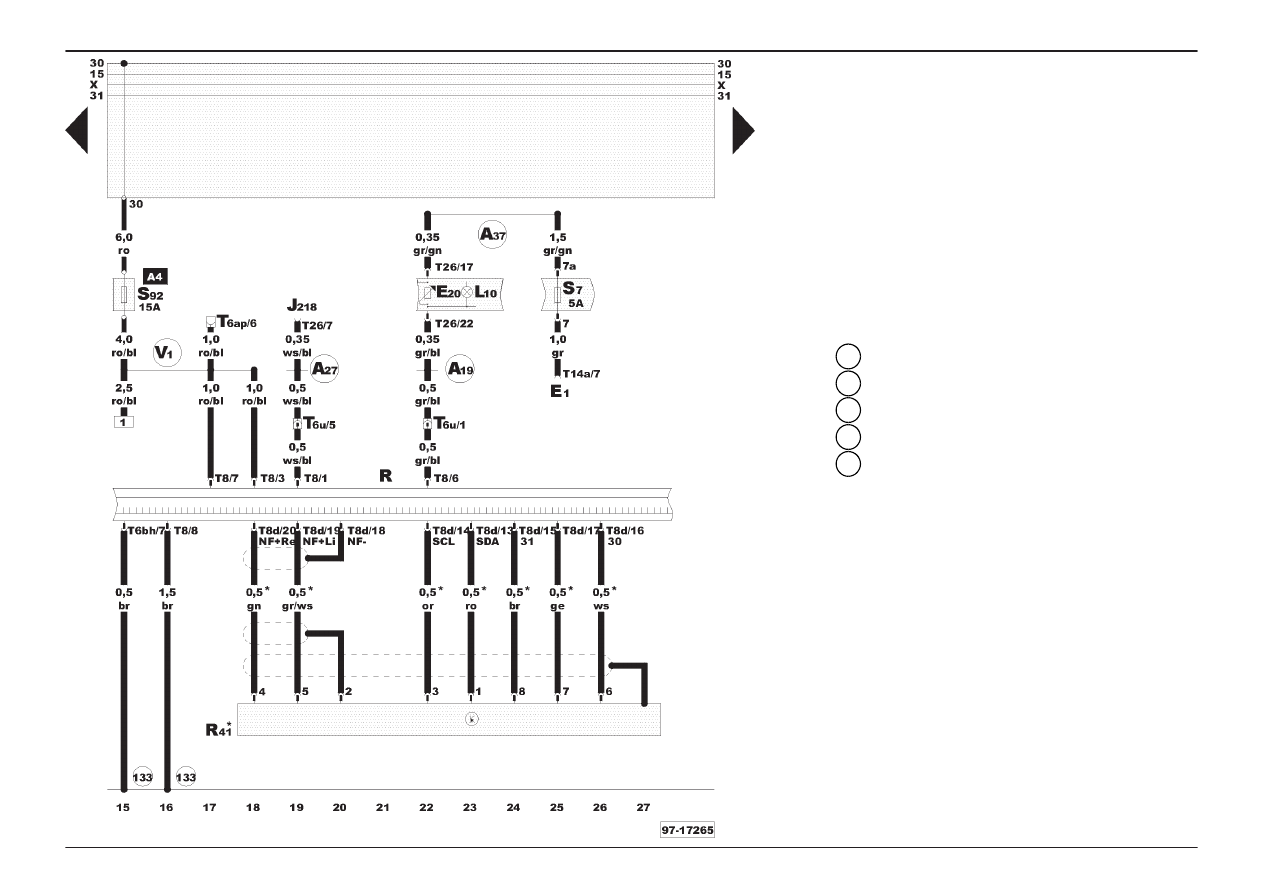

Audi 100

Stromlaufplan

Nr. 35/2

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge
or

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb
orange

=

=

=

=

=

=

=

=

=

=

Radio-Bose-Anlage mit und ohne CD-Wechsler

E 1

- Lichtschalter

E 20

- Regler für Beleuchtung - Schalter und Instrumente

J 218 - Kombi-Prozessor im Schalttafeleinsatz
L 10

- Lampe für Beleuchtung Schalttafeleinsatz

R

- Radio

R 41

- CD-Wechsler

S 7

- Sicherung im Sicherungshalter

S 92

- Sicherung für Radio

T 6 u - Steckverbindung, 6-fach, gelb, Kupplungsstation 3
T 6 ap -Steckverbindung, 6-fach, weiß, Kupplungsstation 3
T 6 bh - Steckverbindung, 6-fach, grün, Radiostecker I - 2
T 8

- Steckverbindung, 8-fach, schwarz, Radiostecker III

T 8

d - Steckverbindung, 8-fach, blau, Radiostecker I - 3

T 14 a - Steckverbindung, 14-fach, schwarz, hinter

Verkleidung für Lenkstockschalter

T 26

- Steckverbindung, 26-fach, rot, am

Schalttafeleinsatz

-Masseverbindung, im Leitungsstrang Lautsprecher

-Verbindung (58d), im Schalttafelleitungsstrang

-Verbindung (Geschwindigkeitssignal), im

Schalttafelleitungsstrang

-Verbindung (58a), im Schalttafelleitungsstrang

-Plusverbindung (30), im Leitungsstrang

Lautsprecher hinten

- Fahrzeuge mit CD - Wechsler

133

A19

A27

A37

V1

*

background image

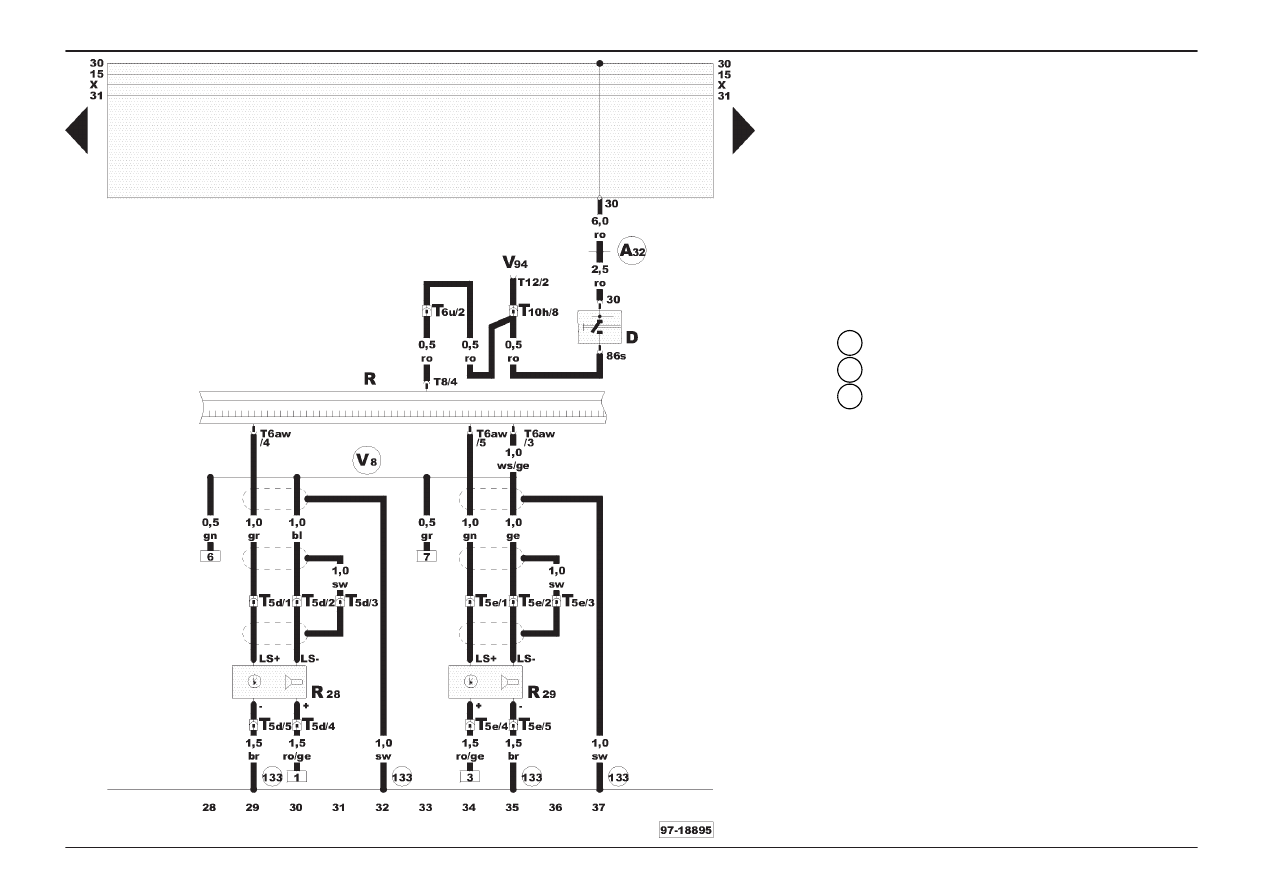

Audi 100

Stromlaufplan

Nr. 35/3

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Radio-Bose-Anlage mit und ohne CD-Wechsler

D

- Zündanlaßschalter

R

- Radio

R 28

- Aktivlautsprecher (Breitband) vorn links

R 29

- Aktivlautsprecher (Breitband) vorn rechts

T 5

d - Steckverbindung, 5-fach, in der Fahrertür

T 5

e - Steckverbindung, 5-fach, in der Beifahrertür

T 6

u - Steckverbindung, 6-fach, gelb, Kupplungsstation 3

T 6 aw- Steckverbindung, 6-fach, gelb, Radiostecker I - 1
T 8

- Steckverbindung, 8-fach, schwarz, Radiostecker III

T 10 h - Steckverbindung, 10-fach, braun,

Kupplungsstation 1

T 12

- Steckverbindung, 12-fach, Anschlußstecker A an

V94

V 94

- Motor für Zentralverriegelung mit Steuergerät für

Abschaltverzögerung - Innenleuchten und
Diebstahlwarnanlage

-Masseverbindung, im Leitungsstrang Lautsprecher

-Plusverbindung (30), im Schalttafelleitungsstrang

-Verbindung (Minus, Lautsprecher VL), im

Leitungsstrang Lautsprecher

133

A32

V8

background image

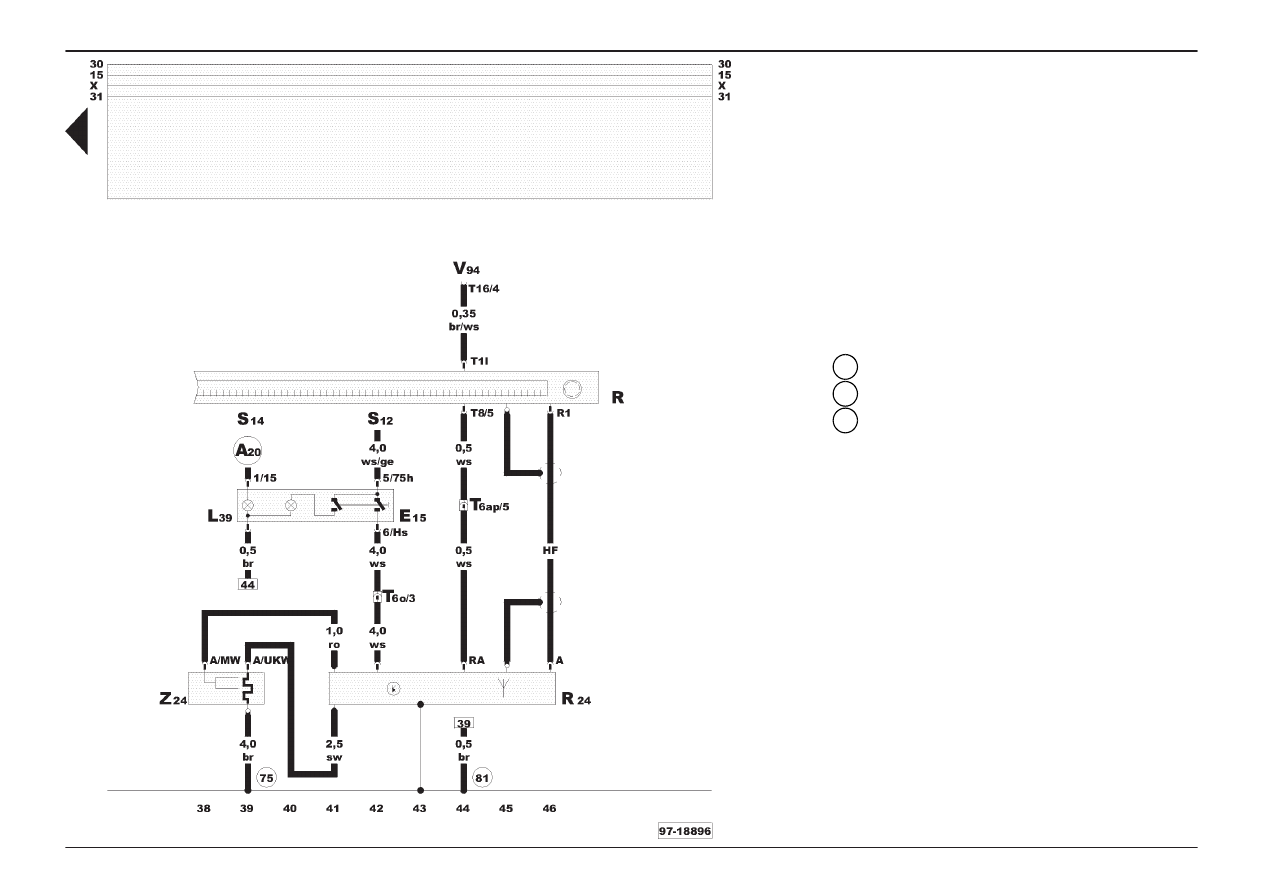

Audi 100

Stromlaufplan

Nr. 35/4

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Radio-Bose-Anlage mit und ohne CD-Wechsler

E 15

- Schalter für beheizbare Heckscheibe

L 39

- Lampe für Beleuchtung für Schalter für beheizbare

Heckscheibe

R

- Radio

R 24

- Antennenverstärker

S 12

- Sicherung im Sicherungshalter

S 14

- Sicherung im Sicherungshalter

T 1

l - Steckverbindung, 1-fach, braun, am Radio

T 6

o - Steckverbindung, 6-fach, braun, Kupplungsstation 1

T 6 ap-Steckverbindung, 6-fach, weiß, Kupplungsstation 3
T 8

- Steckverbindung, 8-fach, schwarz, Radiostecker III

T 16

- Steckverbindung, 16-fach, Anschlußstecker C an

V94

V 94

- Motor für Zentralverriegelung mit Steuergerät für

Abschaltverzögerung - Innenleuchten und
Diebstahlwarnanlage

Z 24

- beheizbare Heckscheibe mit Scheibenantenne

-Massepunkt, Säule hinten, rechts

-Masseverbindung -1-, im Schalttafelleitungsstrang

-Verbindung (15a), im Schalttafelleitungsstrang

75

81

A20

Hinweis:
Radio mit Motorantenne siehe Radio beta Anlage
