Opis przewodów w modelu telefonu SE K750i/D750i

Widok wtyku wchodzącego do telefonu

Numeracja pinów od lewej strony kolejno 1...12.

Widok wtyku od przodu

Wyprowadzenia wtyku USB

1 VCC +5 VDC
2 D-

Data -

3 D+

Data +

4 GND Masa

1

4

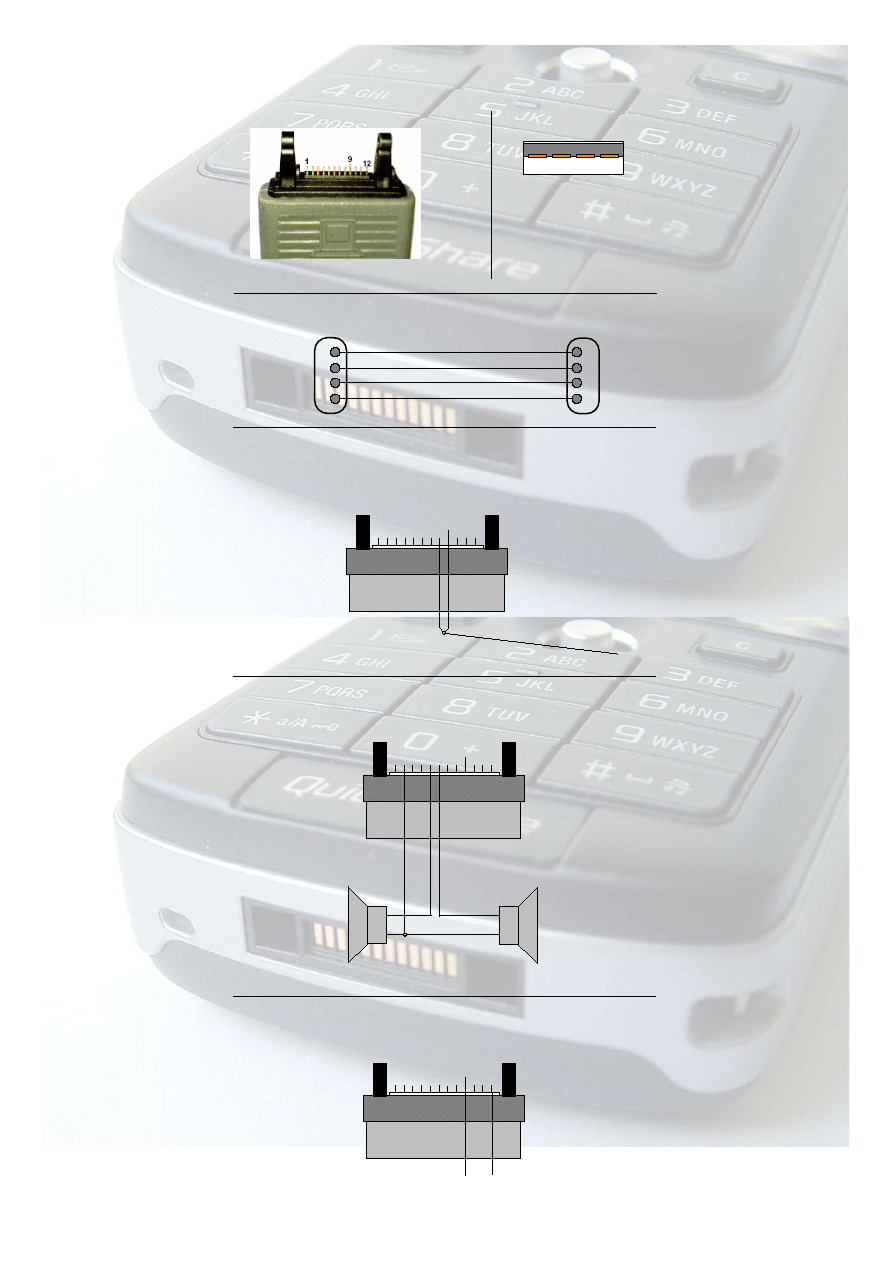

Schemat połączeń kabla telefon <-> PC:

Telefon

USB

1
2
3
4

1

9

11
10

Podłączenie anteny radiowej:

Należy zewrzeć piny 8 i 9 i podlutować do nich kilkunastocentymetrowy przewód
aby służył jako antena. PO podłączeniu takiego wtyku telefon wykreje przyłączony
zestaw HF i umożliwi słuchanie radia przez głośnik.

1

12

8

9

Antena - kilkanaście cm

1

12

5 6

9

Podłączenie słuchawek:

Słuchawka A - 2 z 5
Słuchawka B - 2 z 6

32



32



1

12

9

Podłączenie ładowarki:

Masa

- 9

+5V DC - 12

GND +5V

Prąd ładowarki - 500mA
