106 - Informacje praktyczne

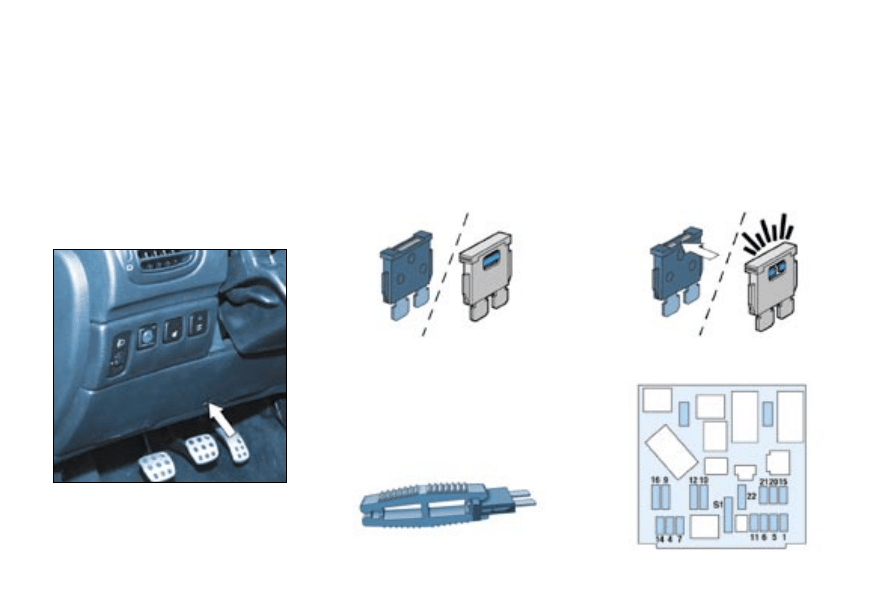

Wyjęcie i włożenie bezpiecznika

Przed

wymianą

bezpiecznika,

konieczne jest rozpoznanie przyczyny

usterki i opracowanie sposobu jej usu-

nięcia. Numery bezpieczników znaj-

dują się na skrzynce bezpieczników.

Należy używać szczypiec

A.

WYMIANA BEZPIECZNIKA

Skrzynki bezpieczników umiesz-

czone są pod deską rozdzielczą oraz

w komorze silnika.

Zamienne bezpieczniki oraz szczypce

A umocowane są po wewnętrznej

stronie pokrywy skrzynki bezpieczni-

ków deski rozdzielczej.

Dobry

Zły

Szczypce

A

Uszkodzony bezpiecznik (odczyt

zależnie od bezpiecznika) musi

być zastąpiony przez bezpiecznik

o tych samych parametrach.

Skrzynka bezpieczników

deski rozdzielczej

Odkręcić monetą, o jedną czwartą

obrotu śrubę, a następnie zdjąć

pokrywę w celu uzyskania dostępu

do bezpieczników.

107

-

Informacje praktyczne

Bezpiecznik Natężenie

Natężenie

1

15A

Ogrzewany fotel - Syrena alarmu

4

20A

Ekran wielofunkcyjny - Kalkulator nawigacyjny - Oświetlenie bagażnika - Radioodtwarzacz -

Kalkulator składanego dachu - Przełączniki przy kierownicy - Hak holowniczy

5

15A

Diagnostyka automatycznej skrzyni biegów

6

10A

Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz - Czujnik kąta

kierownicy (ESP)

7

15A

Alarm instalowany w serwisie posprzedażnym

9

30A

Pompa hydrauliczna

10

40A

Odmrażanie lusterka wstecznego

11

15A

Wycieraczka

12

30A

Podnośniki przednich szyb

14

10A

Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy - Czujnik deszczu

15

15A

Zestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz

16

30A

Sterowanie zamykaniem (blokowaniem) / otwieraniem (odblokowaniem) drzwi i pokryw

20

10A

Prawe światło stop

21

15A

Lewe światło stop - trzecie światło stop

22

20A

Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka

S1

Shunt

Zwora PARC
