407 B2CB58K1 Identyfikacja Dane techniczne Momenty dokr

IDENTYFIKACJA - DANE TECHNICZNE - MOMENTY DOKRĘCANIA : SKRZYNKA BIEGÓW

SKRZYNIA MECHA BE4

1. Identyfikacja

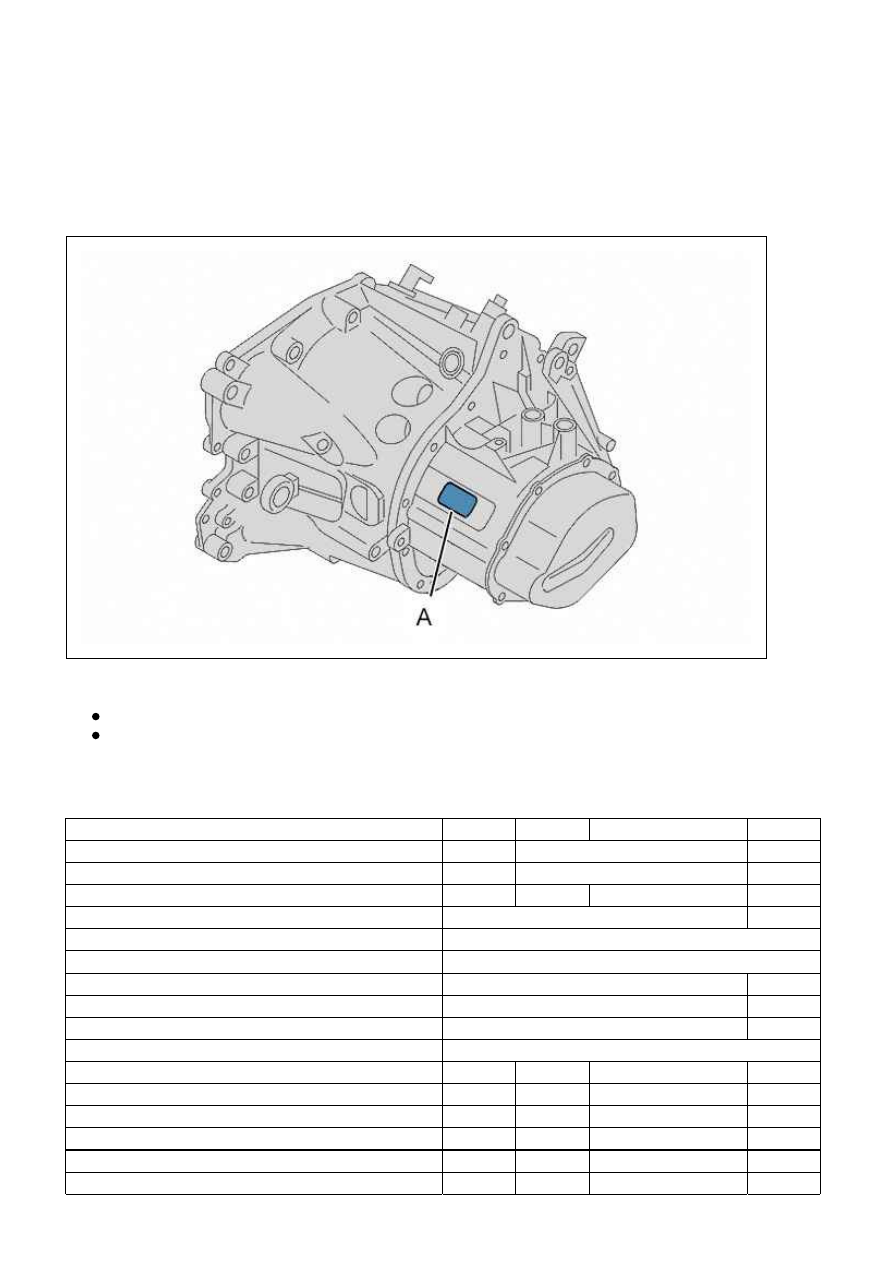

Rysunek : B2CKU3PD

Rejon znakowania ( A) zawierający :

Oznaczenie zespołu

numer fabryczny (produkcyjny)

2. Dane techniczne

Oznaczenie zespołu

20DM58

20DM58 20DM59

20DM59

20DM59 20DM59

20DM59

20DM85

Oznaczenie silnika

EW7JP

EW10J4

EW10A

Typ

6FZ

RFW

RFJ

Ogumienie

205/60R16 205/60R16 215/55R17 - 235/45R18 205/60R16

Typ BV

BE4/5V

BE4/5N

Przełożenie (-nia) skrzyni biegów - Pierwsze

11 X 38

Przełożenie (-nia) skrzyni biegów - Drugie

15 X 28

Przełożenie (-nia) skrzyni biegów - Trzecie

30 X 41

31 X 40

Przełożenie (-nia) skrzyni biegów - Czwarte

39 X 41

41 X 39

Przełożenie (-nia) skrzyni biegów - Piąte

44 X 35

47 X 35

Przełożenie (-nia) skrzyni biegów - Bieg wsteczny

12 X 31 X 40

Prędkość do 1000 obr/min (w km/h) - Pierwsze

8,06

8,24

7,26

Prędkość do 1000 obr/min (w km/h) - Drugie

14,92

15,25

13,44

Prędkość do 1000 obr/min (w km/h) - Trzecie

20,38

20,92

19,45

Prędkość do 1000 obr/min (w km/h) - Czwarte

26,49

27,07

26,38

Prędkość do 1000 obr/min (w km/h) - Piąte

35,01

35,78

33,70

Prędkość do 1000 obr/min (w km/h) - Bieg wsteczny

Prędkość do 1000 obr/min (w km/h) - Bieg wsteczny 8,35

8,35

8,54

7,53

407 - B2CB58K1 - Identyfikacja - Dane techniczne - Momenty dokręcan...

http://127.0.0.1:6090/affiche.do?ref=B2CB58K1&refaff=B2CB58K1&...

1 z 4

2015-03-28 01:54

przekładnia główna

17 X 73

17 X 81

Przełożenia obrotomierza

Bez

Średnica mech. różnicowego

Pojemność oleju

1,9

Oznaczenie zespołu

20DM65

20DM65 20DM65

20DM65

Oznaczenie silnika

DV6TED4

Typ

9HZ

Ogumienie

205/60R16 215/55R17

Typ BV

BE4/5L

Przełożenie (-nia) skrzyni biegów - Pierwsze

11 X 38

Przełożenie (-nia) skrzyni biegów - Drugie

23 X 43

Przełożenie (-nia) skrzyni biegów - Trzecie

27 X 31

Przełożenie (-nia) skrzyni biegów - Czwarte

45 X 37

Przełożenie (-nia) skrzyni biegów - Piąte

47 X 31

Przełożenie (-nia) skrzyni biegów - Bieg wsteczny

12 X 31 X 40

Prędkość do 1000 obr/min (w km/h) - Pierwsze

8,29

8,47

Prędkość do 1000 obr/min (w km/h) - Drugie

15,34

15,68

Prędkość do 1000 obr/min (w km/h) - Trzecie

24,76

25,31

Prędkość do 1000 obr/min (w km/h) - Czwarte

34,82

35,59

Prędkość do 1000 obr/min (w km/h) - Piąte

43,38

44,34

Prędkość do 1000 obr/min (w km/h) - Bieg wsteczny

Prędkość do 1000 obr/min (w km/h) - Bieg wsteczny 8,59

8,78

przekładnia główna

17 X 71

Przełożenia obrotomierza

Bez

Średnica mech. różnicowego

Pojemność oleju

1,9

Rodzaj oleju : ESSO 75W80 EZL 848 albo TOTAL 75W80 H 6965.

Trwale smarowana (Bez okresowej kontroli poziomu) .

Napełnianie opróżnionej skrzyni biegów odbywa się przez otwór odpowietrzający.

Ewentualne dopełnienie do właściwego poziomu wykonuje się poprzez opróżnienie skrzyni biegów i napełnienie jej ilością

oleju odpowiadającą jej pojemności.

3. Momenty dokręcania

407 - B2CB58K1 - Identyfikacja - Dane techniczne - Momenty dokręcan...

http://127.0.0.1:6090/affiche.do?ref=B2CB58K1&refaff=B2CB58K1&...

2 z 4

2015-03-28 01:54

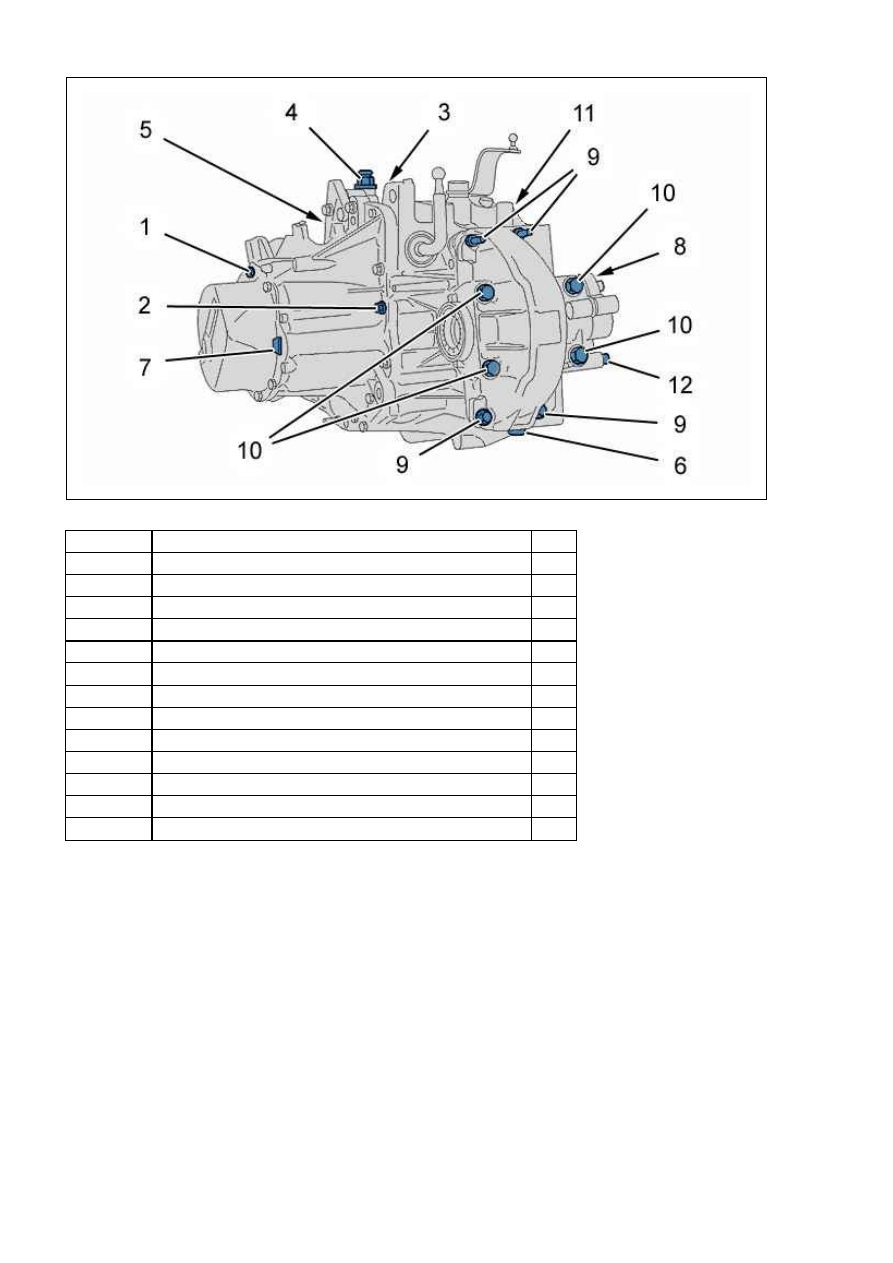

Rysunek : B2CKUB0D

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

daNm

(1)

Obudowa tylna skrzyni biegów

1.5

(2)

Mocowanie obudowy skrzyni biegów do obudowy sprzęgła 1.5

(3)

Nakrętka mocująca sworznia pochylnia biegu wstecznego 4.5

(4)

Odpowietrznik

1.5

(5)

Zestyk wstecznego biegu

2.5

(6)

korek spustowy

3.5

(7)

Korek kontrolny poziomu oleju

2.0

(8)

Wspornik przekładni tachometrycznej

1.5

(9)

Mocowanie (M7) obudowy mechanizmu różnicowego

1.5

(10)

Mocowanie (M10) obudowy mechanizmu różnicowego

5.0

(11)

Śruba mocująca prowadnicy łożyska oporowego

1.5

(12)

Mocowanie przedłużki mechanizmu różnicowego

1.5

----

Mocowanie skrzyni biegów na bloku silnika

5.5

407 - B2CB58K1 - Identyfikacja - Dane techniczne - Momenty dokręcan...

http://127.0.0.1:6090/affiche.do?ref=B2CB58K1&refaff=B2CB58K1&...

3 z 4

2015-03-28 01:54

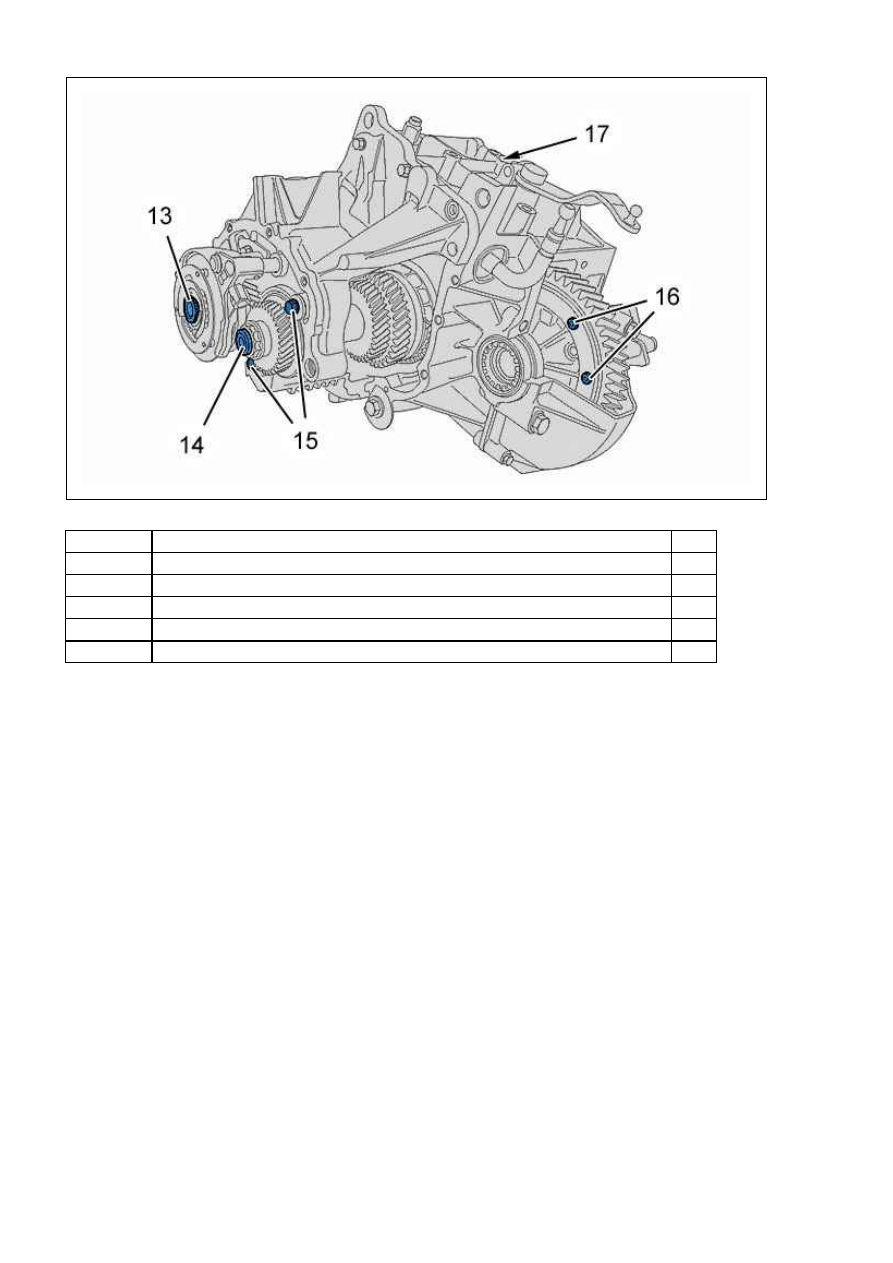

Rysunek : B2CKUBJD

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

daNm

(13)

Nakrętka wału napędzającego

7.5

(14)

nakrętka wałka zdawczego

6.5

(15)

Śruba podtrzymująca łożysko

1.5

(16)

śruba koła talerzowego mechanizmu różnicowego (Zabronione ponowne użycie) 7.25

(17)

Śruba wspornika skrzyni biegów

1.5
