Instrukcja wymiany podświetlenia przycisków włącznika

klimatyzacji i obiegu wewnętrznego VW Polo 97-99


Podświetlenie przycisków włącznika klimatyzacji i obiegu wewnętrznego realizowane jest za
pomocą światłowodów i żarówki zamontowanej w środku tegoż włącznika.
Aby dostać się do tej żaróweczki trzeba kilka rzeczy rozebrać, co zostanie opisane poniżej.

1. Wymontowanie osłony elementów regulacyjnych, schowka pod elementami

regulacyjnymi (w tym miejscu może znajdować się też panel z włącznikami szyb
elektrycznych i włącznikiem podgrzewanych siedzeń) oraz zespołu regulacji
ogrzewania z włącznikiem klimatyzacji.


1.1 Wymontowanie osłony elementów regulacyjnych

Podważyć delikatnie, od spodu osłonę, jednocześnie ją odciągając od zespołu
regulacji. Następnie to samo zrobić z górną częścią osłony. Osłona trzyma się na
zaczepach.

1.2 Wymontowanie schowka pod elementami regulacyjnymi

Wyjąć popielniczkę. Odkręcić 2 śruby torx znajdujące się w górnych rogach
schowka. Wysunąć schowek do siebie. Dolna część schowka jest na zatrzasku.

1.3 Wymontowanie zespołu regulacji ogrzewania z włącznikiem klimatyzacji

Wykręcić 4 śruby znajdujące się w rogach zespołu regulacji ogrzewania. Wyjąć
zespół regulacji ogrzewania do siebie, ostrożnie nim manewrując.


2. Odłączenie włącznika klimatyzacji od zespołu regulacji ogrzewania

2.1 Odłączyć wtyczkę za pokrętłem prędkości dmuchawy (po lewej stronie)
2.2 Odłączyć wtyczkę zasilania zespołu regulacji ogrzewania. Znajduje się ona w tylniej,

środkowej części zespołu.

2.3 Odłączyć wtyczkę za włącznikiem klimatyzacji

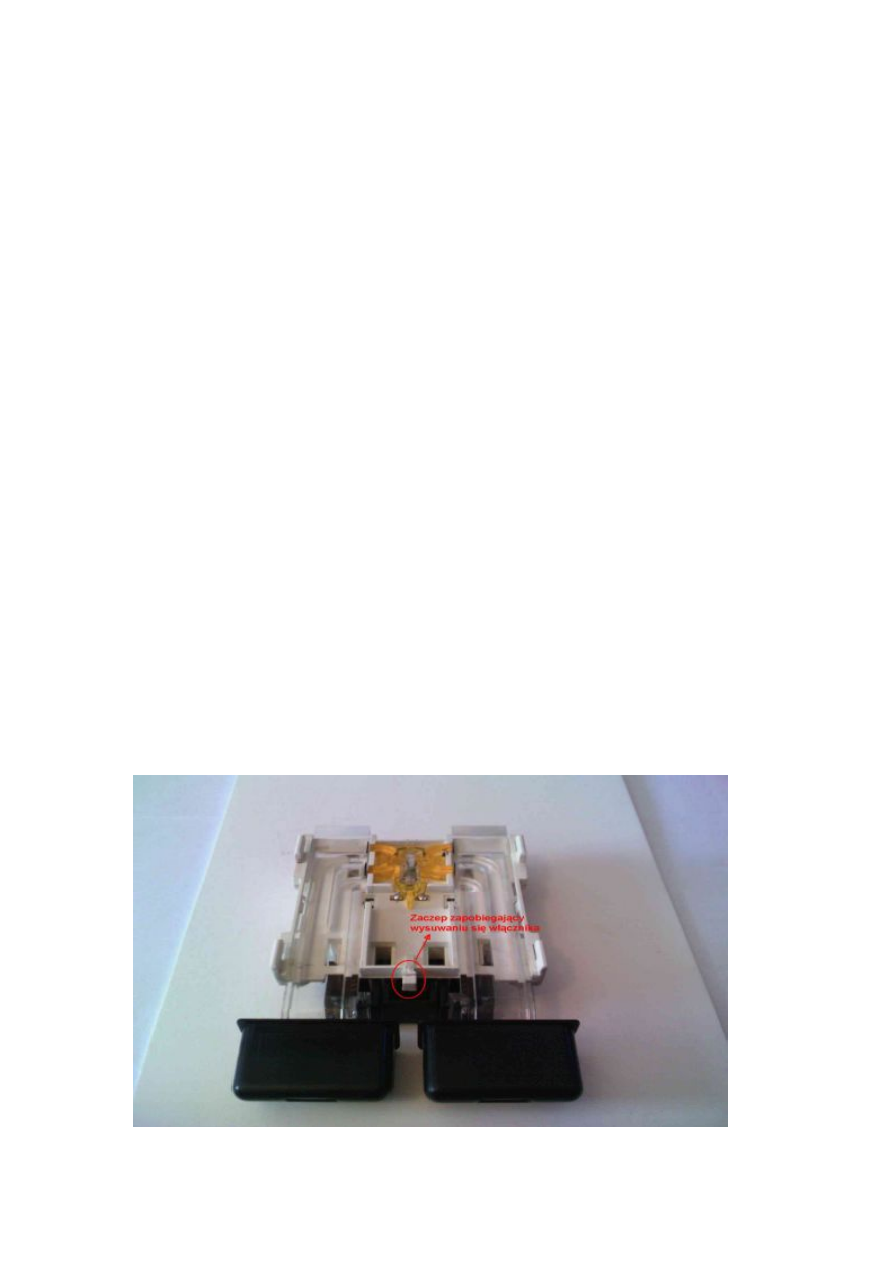

2.4 Podważyć zatrzask znajdujący się na przedzie włącznika klimatyzacji (zdjęcie 1),

background image

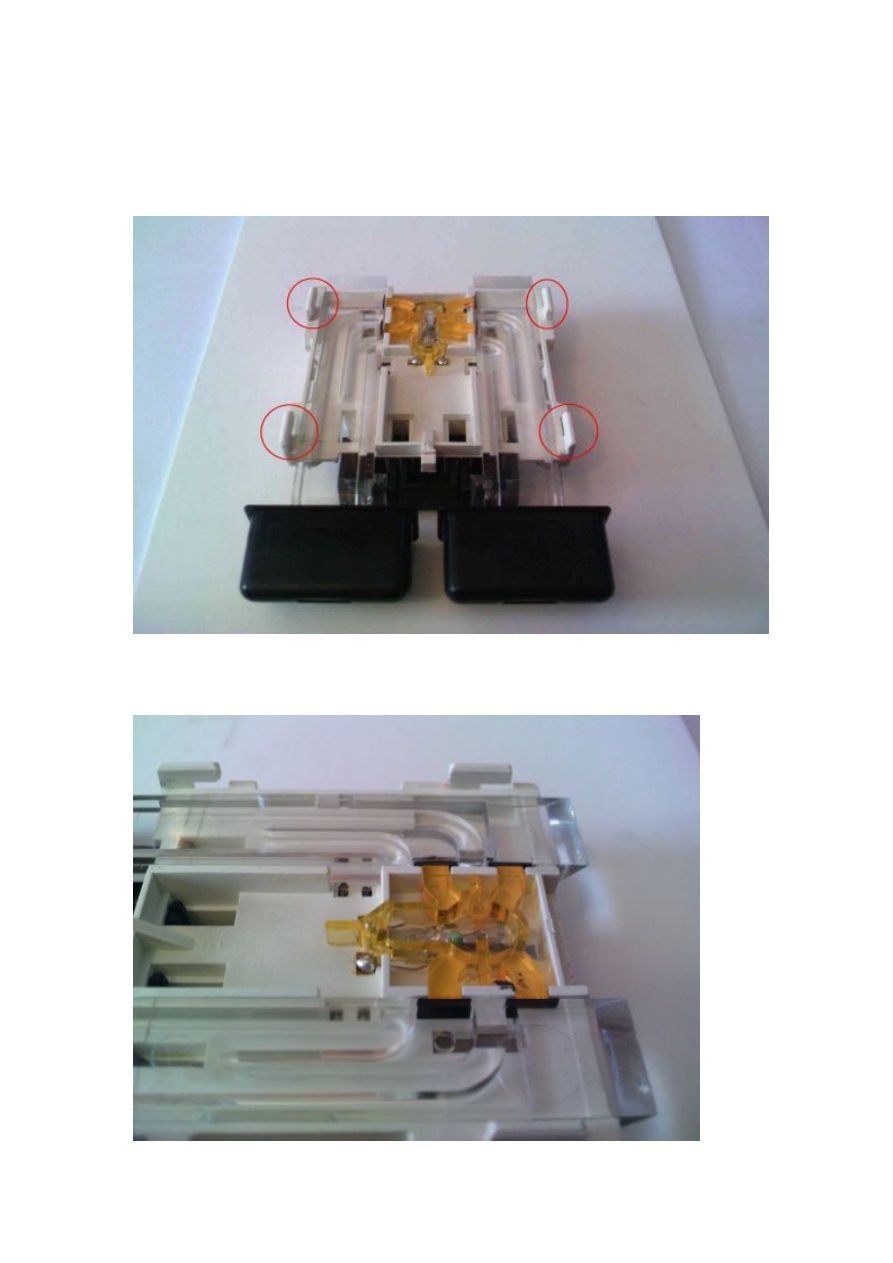

Jednocześnie przesuwając włącznik do siebie. Włącznik zamocowany jest na 4 zaczepach
(zdjęcie 2)

UWAGA!!! Należy uważać, aby nie złamać zaczepu, który zabezpiecza
włącznik przed wysunięciem się z miejsca zamocowania.


3. Wymiana podświetlenia przycisków z żarówki na diodę

3.1 Wyjmujemy za pomocą pincety lub małego śrubokręta pomarańczowy światłowód

background image

3.2 Wylutowujemy żarówkę z włącznika. Po
3.3 W miejsce żaróweczki wlutowujemy diodę.

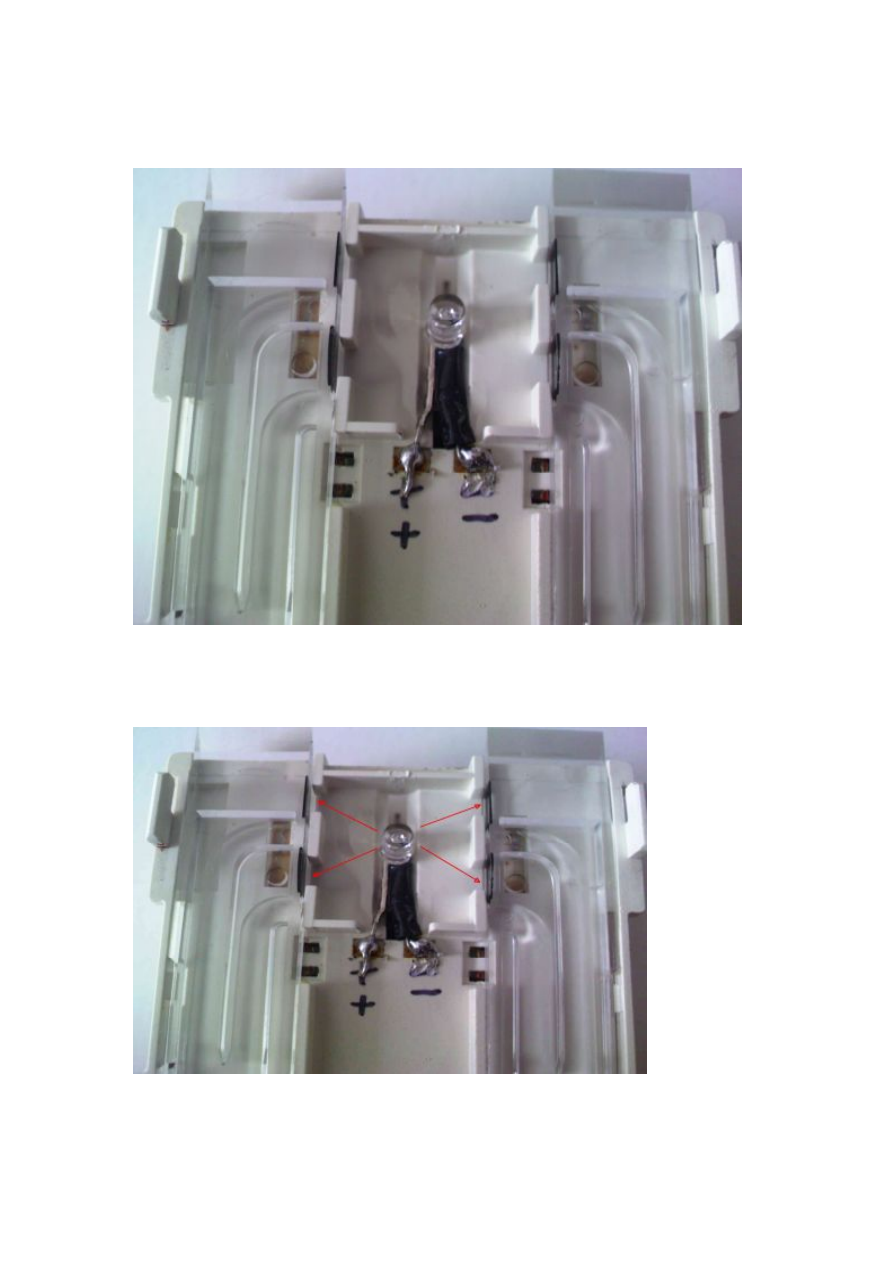

Po wyjęciu pomarańczowego światłowodu i wlutowaniu diody wygląda to następująco:

Na zdjęciu widzimy też oznaczenie gdzie jest plus i minus (dla diody ma to zasadnicze
znaczenie).
Na zdjęciu pokazałem diodę LED, która na początku zamontowałem. W tym rozwiązaniu
należy jeszcze rozprowadzić światło diody do światłowodów po bokach, tak jak wskazują
strzałki na poniższym rysunku:

Ja użyłem do tego resztek ze światłowodu z zespołu regulacji ogrzewania.

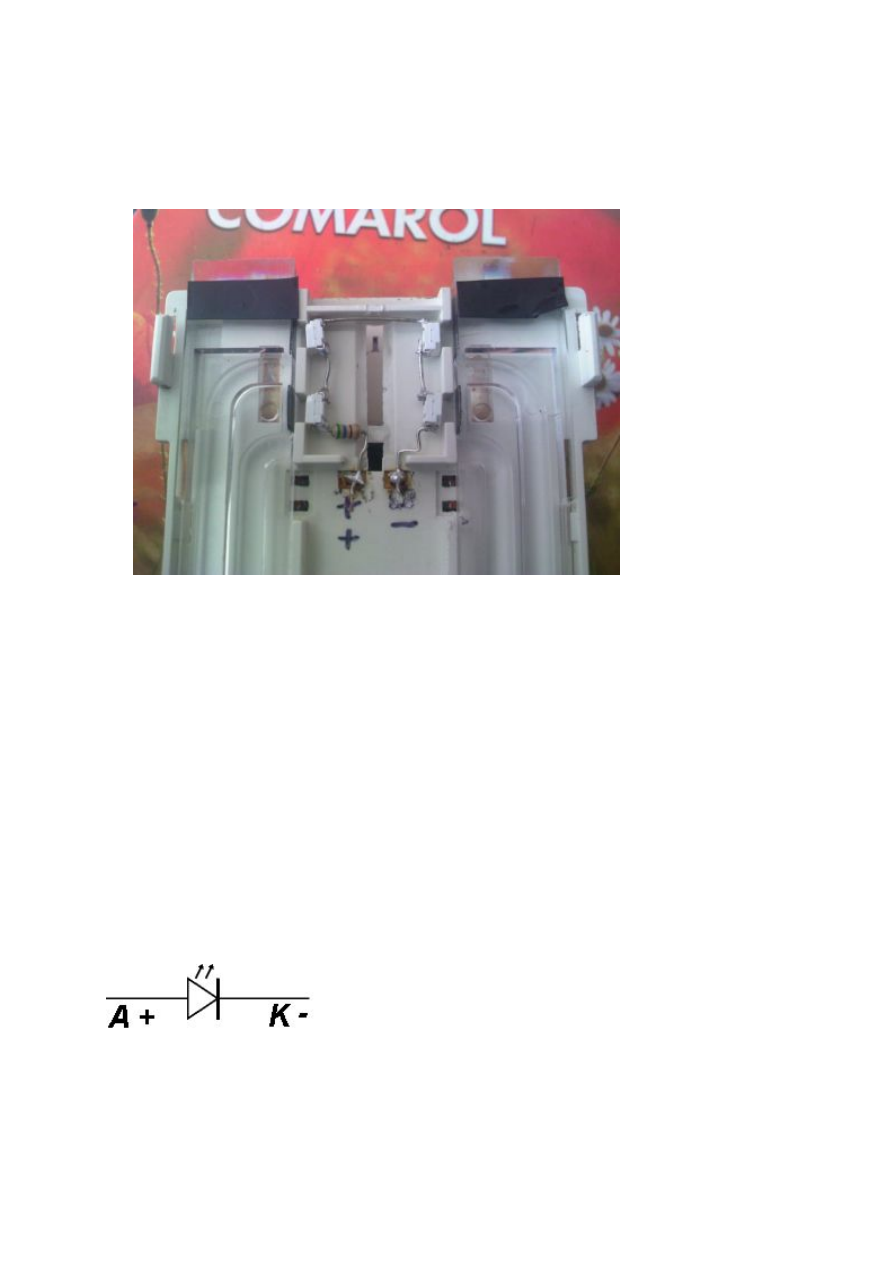

Istnieje też inne rozwiązanie – podświetlenie na diodach SMD. Z tym jest trochę więcej
zabawy ze względu na niewielkie rozmiary tego rodzaju diod, ale nie ma rzeczy
niemożliwych.

background image

W przypadku diod SMD łączymy je szeregowo ze sobą. W zależności, jaki efekt chcemy
uzyskać (mocniej lub delikatnie świecące przyciski) możemy to zrobić na 2 lub 4 diodach
SMD. Diody umieszczamy tak jak na rysunku poniżej. W tym przypadku zrobiłem to na 4
diodach SMD, ale jest to za dużo. 2 diody spokojnie wystarczą.


To kończy etap wymiany podświetlenia.

4. Pozostaje nam już tylko złożyć to wszystko do kupy postępując w odwrotnej
kolejności, czyli od punktu 2.4 do 1.1

Powodzenia

PS. Wskazówki co do treści manuala mile widziane


Trochę teorii na temat diod, ich łączenia itp.

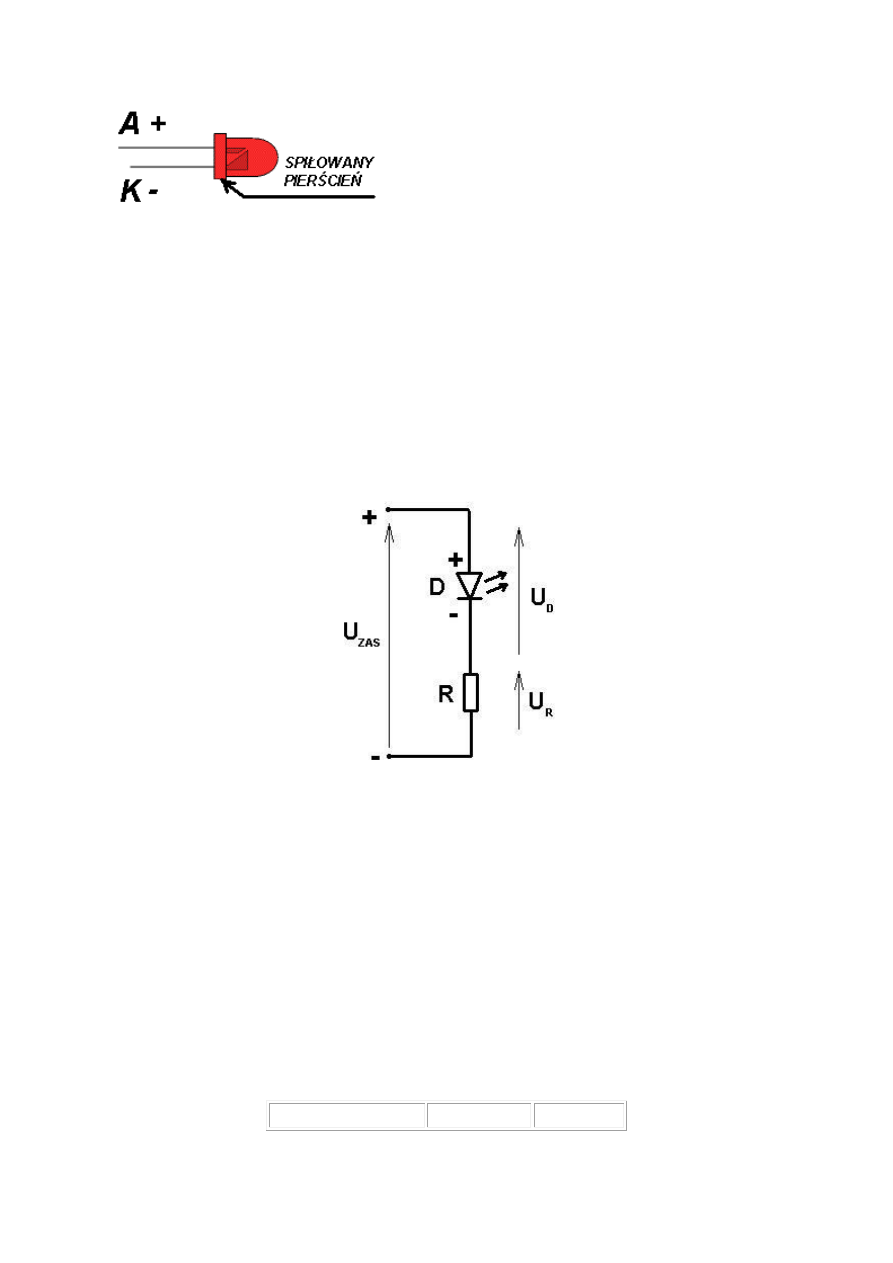

Poniżej przedstawiono symbol elektryczny i budowę typowej diody. Najważniejsze jest, aby
potrafić określić, gdzie dioda ma "plus", czyli anodę i "minus”, czyli katodę.

background image

Są trzy sposoby na określenie biegunowości diody. Jeśli dioda jest nowa bez obciętych nóżek
to dłuższa końcówka oznacza PLUS. Dodatnia jest też końcówka, która ma krótszy element
metalowy w środku soczewki. Dodatkowo od strony ujemnej końcówki każda dioda ma
spiłowany pierścień zaznaczony na rysunku.

PODSTAWOWY SPOSÓB ŁĄCZENIA DIOD LED

Każda dioda elektroluminescencyjna (LED) musi być połączona szeregowo z rezystorem. W
przeciwnym wypadku po podłączeniu do źródła napięcia ulegnie uszkodzeniu ze względu na
małą rezystancję w stanie przewodzenia. Na rysunku przedstawiono typowy sposób
połączenia diody z rezystorem. Nie ma znaczenia, do której końcówki diody przyłączymy
rezystor - można do plusa lub minusa. Najważniejsze żeby był podłączony do diody.

Wartość rezystora można obliczyć ze wzoru:

R=(U

zas

-U

D

)/I

U

zas

- to napięcie, którym diody mają być zasilone, np. 14V dla instalacji samochodowej

I - to prąd przewodzenia diody; typowa wartość to 0,02A; gdy dioda zbyt mocno świeci przy
tym prądzie można przyjąć do obliczeń mniejszą wartość. Nie można podstawiać większego,
ze względu na możliwość uszkodzenia diody, chyba ze są to diody o podwyższonym prądzie
przewodzenia. Informację taką podaje producent diody.

U

D

- napięcie przewodzenia diody - jest to napięcie na diodzie w momencie świecenia przy

znamionowym prądzie. Wartość ta jest zawsze podawana przez producenta. W poniższej
tabeli przedstawiono orientacyjne wartości dla różnych kolorów diod:

KOLOR

Długość fali Napięcie

background image

CZERWONA

630nm

2,0V-2,3V

ŻÓŁTO-ZIELONA 560-570nm 2,2V-2,4V

ZIELONA

525nm

3,2V-3,6V

NIEBIESKA

470nm

3,2V-3,6V

UV

405nm

3,2V-3,6V

BIAŁA

-

3,2V-3,6V

PRZYKŁAD

Obliczenie rezystora do diody niebieskiej przy napięciu instalacji samochodowej 14V

R=(U

zas

-U

D

)/I=(14-3,2)/0,02= 540Ω

Najbliższa wartość rezystora dostępna na rynku to 560Ω

SZEREGOWE ŁĄCZENIE DIOD LED

Gdy napięcie jest dużo większe od napięcia przewodzenia diody zalecane jest łączenie kilku
diod szeregowo. W tym przypadku jednak jest pewne ograniczenie ze względu na napięcie
przewodzenia. Dla diody białej wynosi ono 3,2V. Zatem przy szeregowym połączeniu diod
suma napięć na każdej diodzie nie może być większa od napięcia zasilania (U

D

<U

ZAS

).

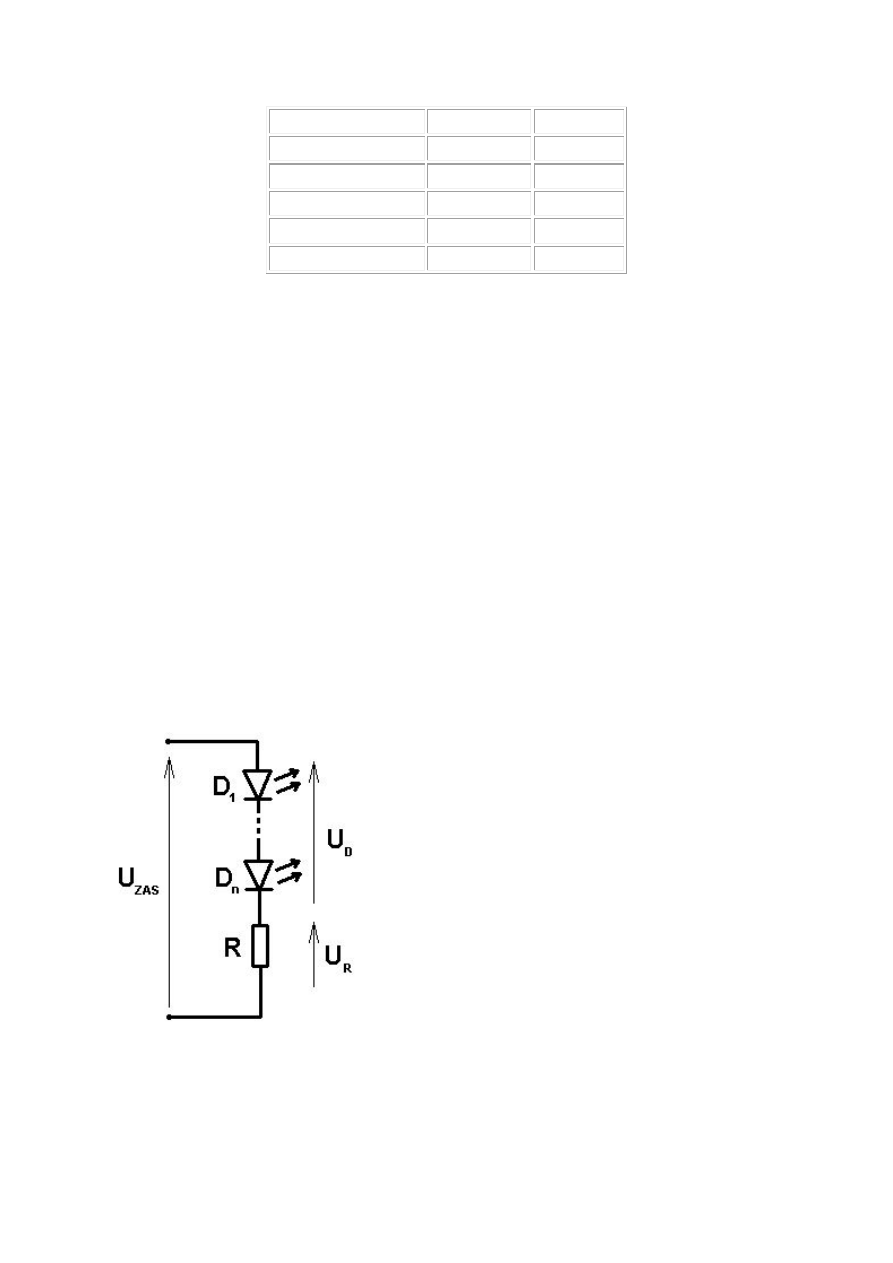

Schemat typowego połączenia szeregowego

U

R

- napięcie na rezystorze

U

D

- napięcie jednej diody lub n diod połączonych szeregowo.

background image

Mając te dane można obliczyć wartość rezystora ze wzoru:

R=(U

ZAS

-U

D

)/I

Przykład.

Mamy zamiar podłączyć dwie zielone diody do napięcia 12V. W tym przypadku mamy dane:

U

ZAS

=12V

U

D

=U

1

+U

2

=2,2V+2,2V=4,4V

I=20mA

Obliczamy wartość rezystora

R=(12V-4,4V)/0,02A= 380Ω
Ponieważ dostępne rezystory są pogrupowane w szeregach, należy dobrać rezystor z szeregu
najbliższy obliczonej wartości. W tym przypadku może być np. 390Ω.
