13 Projekt instalacji solarnej

background image

438

Zmiany zastrzeżone. Ceny nie zawierają podatku VAT, ważne od 15.07.2009

Katalog nie jest ofertą w rozumieniu prawa handlowego. Hoval Polska Sp. z o.o. nie odpowiada za błędy w druku.

Informacje ogólne

Projekt inżynieryjny dla instalacji solarnej

1 Użycie energii solarnej

Użycie energii solarnej redukuje emisję

szkodliwych substancji wytwarzanych podczas

produkcji ogrzewania niskotemperaturowego,

chroniąc środowisko.

Poprzez uniknięcie spalania surowców ko-

palnych, wartościowe surowce pozostają na

znikomym poziomie kosztów operacyjnych.

W ciągu roku otrzymywane jest do 1200

kW/h promieniowania słonecznego wykorzy-

stywanego do ogrzewania wody, basenów

oraz niskotemperaturowego ogrzewania z m

2

powierzchni kolektora.

Profesjonalnie opracowane i wdrożone insta-

lacje solarne przez lata, w stosunku rocznym,

zapewniają znaczną część ciepłej wody do

60ºC oraz powyżej.

Długość życia instalacji solarnej sięga kilku de-

kad dzięki wykorzystaniu materiałów wysokiej

jakości.

Użycie energii solarnej obecnie jest wysokoro-

zwiniętą technologią, która:

- Jest całkowicie bezpieczna i nie powoduje

strat

- Nie zmniejsza zależności od wartościowych ,

odnawialnych surowców kopalnych

- Może być użyta bez uszczerbku dla środo-

wiska

- Jest uwolniona od opłat dodatkowych, bez

niebezpieczeństwa wpływu cen zagranicz-

nych czy manipulacji

- Można zdecentralizować, przez co koszt

dystrybucji i kontroli urządzeń zostaje zmini-

malizowany.

2 Planowanie i wymiarowanie

instalacji solarnej

Informacje dla nowych budynków

Instalacje solarne w wielu przypadkach mogą

być zainstalowane na dachu. Czasem mogą

wystąpić utrudnienia z przystosowaniem ko-

lektorów ze względu na spadek dachu lub

krawędź dachu. Pomimo wszystko zaleca się

przy planowaniu nowego budynku, stosowa-

nie się do instrukcji dotyczącej wykorzystania
energii solarnej:

1. podczas trwania budowy domu należy prze-

strzegać zalecanej SE lub SW ekspozycji

powierzchni dachu względem słońca.

2. Dla instalacji dachowej kolektorów w po-

łudniowo-bocznej powierzchni dachu, kąt

nachylenia winien wynosić więcej niż 30º

w zależności od zastosowania. W innym

przypadku kolektory powinny być wznie-

sione względem dachu. W tym przypadku

kąt nachylenia względem ogrzewania wody

należy dostosować do 52º. Wartość ta sta-

nowi średnią optymalną dla okresu Marzec-

Październik.

3. W przypadku istnienia przeciwwskazań

instalacji na dachu, możliwy jest montaż

naziemny wzdłuż południwo-bocznej ściany.

4. Przyłączenia rur solarnych, należy zaplano-

wać z wyprzedzeniem. Możliwa jest również

instalacja pomiędzy miejscem montażu ko-

lektorów a powierzchnia magazynową.

5. Ogrzewanie wody ma miejsce w podgrze-

waczu solarnym wody, poza kotłem. Kocioł

może być podgrzany przez elektrownię

słoneczną jak również konwencjonalne

ogrzewanie. Podczas prawidłowego plano-

wania elektrowni solarnej, system grzewczy

do ogrzewania wody może pozostać poza

systemem w okresie letnim.

6. Dla częściowego ogrzewania pomieszczeń

możliwe warianty.

7. Zaleca się przyłącza ciepłej wody do pralek,

zmywarek itd.

8. W celu zwiększenia przydatności energii

grzewczej stosuje się do:

- Dobrze termicznie izolowanych budynków

- Pasywnego użycia energii solarnej

- Projekcie podgrzewacza wody o niskim

przepływie temperatury

- Nowoczesnym systemie regulacji ogrze-

wania i systemu

Najważniejszym składnikiem instalacji solarnej

są wydajne, długookresowe kolektory, grupy

armatury solarnej, regulatory solarne i bufory

solarne wraz z zintegrowanym wymiennikami

ciepła (dopasowany do wielkością powierzchni

kolektora i wolumenu podgrzewacza wody).

Przy większych instalacjach wskazany ze-

wnętrzny wymiennik ciepła.

Profesjonalny montaż jest wymagany w celu

pełnej wydajności instalacji solarnej.

background image

439

Zmiany zastrzeżone. Ceny nie zawierają podatku VAT, ważne od 15.07.2009

Katalog nie jest ofertą w rozumieniu prawa handlowego. Hoval Polska Sp. z o.o. nie odpowiada za błędy w druku.

Składniki instalacji solarnej

Projekt inżynieryjny dla instalacji solarnej

1 Kolektory

Powierzchnia kolektorów powinna być skie-

rowana na południe (kąt nachylenia kolektora

patrz informator) i nie powinna w miarę możli-

wości za dnia znajdować się w cieniu.

2 Części mocujące

W zależności od miejsca montażu kolektora,

Hoval zapewnia elementy i zestaw mocujący

dla różnych wariantów montażu:

- w dachu zintegrowany z blacha montażową

- na dachu równolegle do wierzchołka dachu

- na dachu z kątem nachylenia

- na płaskim dachu i montażu naziemnego z

kątem nachylenia

- naścienny

3. Węże przyłączeniowe

Obwód solarny składa się z węża do śred-

niego transferu ciepła, zazwyczaj miedziana

rurka wraz z izolacją termiczną, które są

usytuowane od kolektora do podgrzewa-

cza wody i rurki sensora do kontroli różnic

temperatury i dystrybutora ciepła przeciw

zamarzaniu.

4. Grupa armatury solarnej

Grupa armatury solarnej dostarcza ciepło i

zawiera niezbędne urządzenia zabezpiecza-

jące i wskaźniki (manometr, termometr).

zasobnik SolarCompact, armatura solarna

są zintegrowane w obudowie zasobnika, w

celu ułatwienia podłączenia. Przy pracy za-

sobnika MultiVal E, ERR, CRR wykorzystuje

się grupę armatury solarnej SAG (montowa-

na naściennie).

Grupa SAG posiada połączenie do mocowa-

nia membranowego solarnego.

Wydajność pomp obiegowych powinna

być dokładnie określona (w zależności od

powierzchni kolektora, długości rurociągu

oporu przepływu).

5. Solarny podgrzewacz wody i energii

Standardowe instalacje solarne do pod-

grzewania wody i pomieszczeń dostarczane

są podgrzewacze wody. niższe warstwy

ogrzewane są przez wbudowane elementy

lub zwiększone powierzchnie kolektorów

(dzięki zewnętrznym wymiennikom ciepła-

typu płytowego) .

Hoval zasobnik solarny wyposażony jest w

specjalne, zwiększonych rozmiarów wężow-

nica (SolarCompact, MultiVal ERR, MultiVal

ESRR, MultiVal CRR), lub wymienniki ciepła

ze zmienioną powierzchnią grzejną dopaso-

waną do potrzeb (MultiVal E). W ten sposób

przystosowuje się wydajność powierzchni

kolektora i podgrzewacza.

Centrale solarne dostępne o objętości 300

lub 500 l SolarCompact , grupy armatu-

ry solarnej i zintegrowanym zbiornikiem

rozszerzającym, dzięki któremu otrzymuje-

my oszczędność powierzchni oraz łatwość

montażu.

6. Regulatory solarne

W instalacjach solarnych znajduje się nietok-

syczny , niezamarzający płyn solarny na

bazie glikolu propylenowego..

W momencie wykrycia przez czujnik kolekto-

ra temperatury wyższej niż zadana, załącza

się pompa obiegowa dla przekazania energii

cieplnej do wężownicy.

Ten obieg jest przerywany w przypadku gdy

różnica temperatury pomiędzy kolektorem

a receptorem pamięci staje się mniejsza od

zadanej.

W zależności od instalacji oraz ilości zuży-

wanej energii niezbędne są odpowiednie

układy sterujące.

background image

440

Zmiany zastrzeżone. Ceny nie zawierają podatku VAT, ważne od 15.07.2009

Katalog nie jest ofertą w rozumieniu prawa handlowego. Hoval Polska Sp. z o.o. nie odpowiada za błędy w druku.

Dane kolektora

Projekt inżynieryjny dla instalacji solarnej

η

0

=

wydajność kolektora przy temperaturze kolektora=temperaturze otoczenia

η

0,05

=

wydajność kolektora przy 800 W napromieniowania i różnicy temperatur 40K pomiędzy kolektorem a otoczeniem

η

0,1

=

wydajność kolektora przy 800 W napromieniowania i różnicy temperatur 80K pomiędzy kolektorem a otoczeniem

Do opisu jakości kolektorów solarnych

i porównań ich wydajności , zostały opi-

sane wybrane kolektory. Charakterystyka

jest stworzona w oparciu o standardowe

metody testowe przeprowadzane prze nie-

zależną jednostkę testującą.

1. Czynnik konwersji

(eta 0, jednostka %)

jest to max wydajność kolektora w %. jest

osiągnięta w przypadku gdy temperatura po-

średniego kolektora jest równa temperaturze

otoczenia.

2. Współczynnik straty ciepła

(U-zawór, unit W/m2K)

opisuje średnie straty ciepła kolektora w po-

wiązaniu do powierzchni wprowadzającej i

różnicy temperatur (= temperatury środkowego

kolektora) i temperatury otoczenia.

3. Opis kolektora

Opis kolektora pokazuje zależność wydajności

kolektora od różnicy temperatury pomiędzy

kolektorem i otoczeniem jak i wystawieniem na

słońce. Proces opisu kolektora jest zdetermi-

nowany przez budowę kolektora oraz warunki

funkcjonowania.

Dla porównania kolektorów efektywna po-

wierzchnia absorbcji kolektora jest równie

ważna jak ilość energii naświetlania pobiera-

nej przez kolektor.

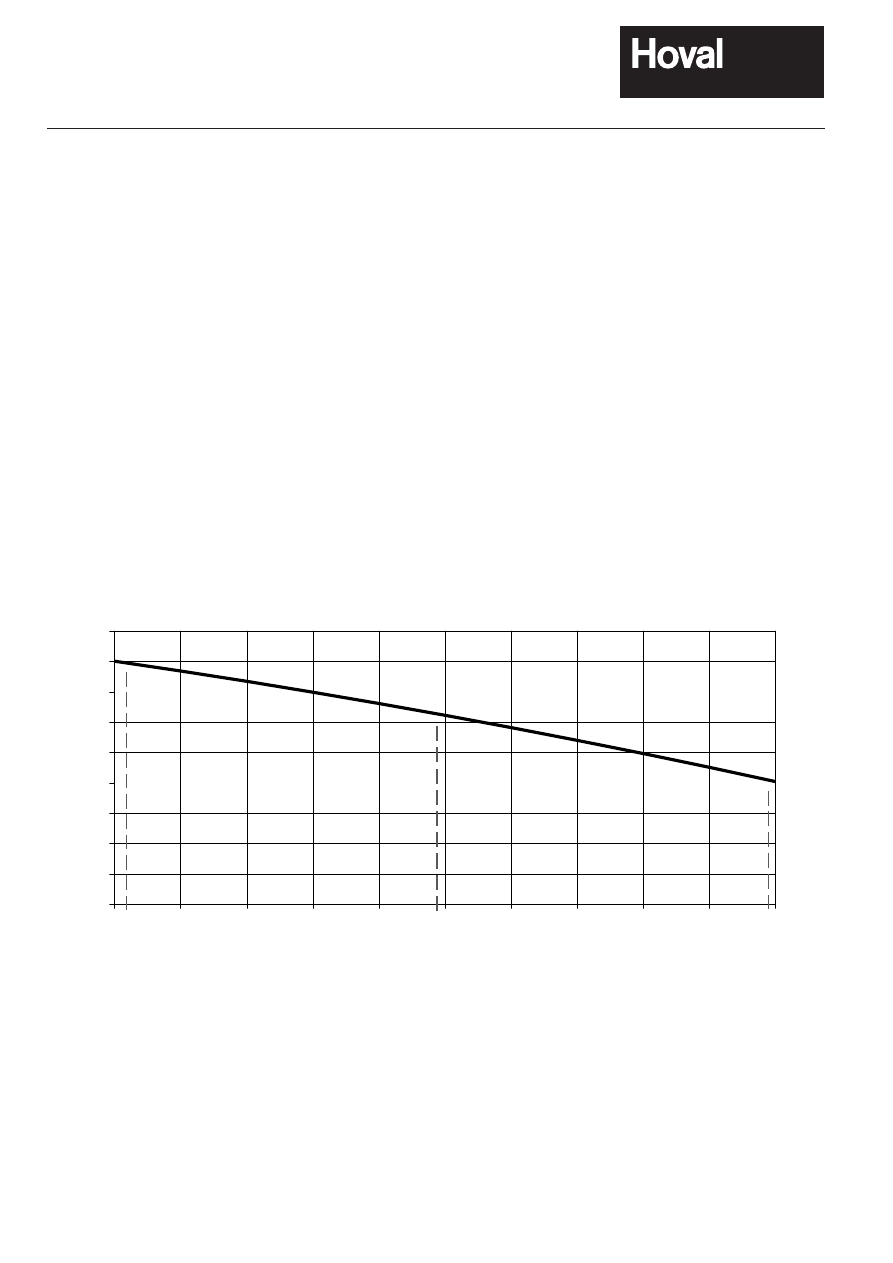

Opis kolektora dla naświetlenia Eq=800 W/m

2

powiązany z powierzchnią absorpcji z pominięciem wpływu wiatru

zgodnie z testem SPF, RAPPERSWIL, 461.

.ROOHNWRUNHQQOLQLHEHL(LQVWUDKOXQJ(T :P

EH]RJHQDXI$EVRUEHUIOlFKHRKQH%HZLQGXQJJHP3UIXQJ63)5DSSHUVZLO3UI1U

F

F

F

K

K

K

7.ROOHNWRU78PJHEXQJ(LQVWUDKOXQJ

P

.:

:LUNXQJVJUDG

Ș

η

0

η

0,05

η

0,1

(Temp. kolektora - Temp. otoczenia) / promieniowanie (m

2

K/W)

wydajność

η

( - )

4. Test kolektora

jakość i wydajność energetyczna kolektorów

solarnych jest determinowana przez standar-

dowe procedury niezależnych instytutów np.

zgodnie z En 12 975.

Na podstawie tego testu kolektory solarne

otrzymują europejski znak jakości i wydajno-

ści „Solar KEYMARK”, zapewniając najwyższy

standard jakości.

background image

441

Zmiany zastrzeżone. Ceny nie zawierają podatku VAT, ważne od 15.07.2009

Katalog nie jest ofertą w rozumieniu prawa handlowego. Hoval Polska Sp. z o.o. nie odpowiada za błędy w druku.

Wskazówki odnośnie wymiarów

Projekt inżynieryjny dla instalacji solarnej

Dotyczy płaskich kolektorów dla

następujących warunków:

1. Średnie wystawienie słoneczne ok. 1200

kWh na m

2

w stosunku rocznym, dla na-

świetlania poziomego i warunków klimatycz-

nych Europy Centralnej.

2. Nasłonecznienie powierzchni kolektora wię-

cej niż 90%, brak cienia

3. Kąt nachylenia kolektora zależy od sposobu

użycia i okresu użytkowania:

- basen otwarty od Maja

do Września 25-35 º

- baseny zamknięte i serwis wodny 30-50 º

- serwis wodny przez cały rok 35-55 º

- serwis wodny i dodatkowe

ogrzewanie 40-60 º

1 Ogrzewanie wody

Dokładniejsze oszacowanie wydajność jest

możliwe dzięki użyciu programu PolySun, w

zależności od danych instalacji takich jak: po-

pyt na ciepłą wodę, lokalizacja, przystosowa-

nia i spadek kolektorów.

Do podgrzewania wody dla standardowych

elektrowni solarnych (płaskie kolektory Wy-

sokoPrzepływowe) na osobę wynoszą średnio

ok. 1,5 m2 powierzchni kolektora i od 50 do

75 litrów niezbędnego wolumenu magazyno-

wania.

4.Odchylenia powierzchni kolektora

od południa < 35 º

W przypadku odchylenia od 35 º do 45 º

od kierunku południowego niezbędne jest

powiększenie powierzchni kolektora o ok.

20%. Dla odchyleń przekraczających 45 º

od kierunku południowego nie są zalecane.

5. W miarę możliwości zaleca się odpowiednie

ułożenie kolektora. Umiejscowienie kolekto-

ra w innym niż zalecane ustawieniu nie jest

wskazane.

Przykłady ogrzewania wody:

liczba osób powierzchnia

kolektora do ... m

2

Litry

2-3

4

300

3-4

6

300

4-6

8

500

6-8

10

500

8-10

12

500

10-14

16

800

14-18

20

1000

18-24

24

2 x 800

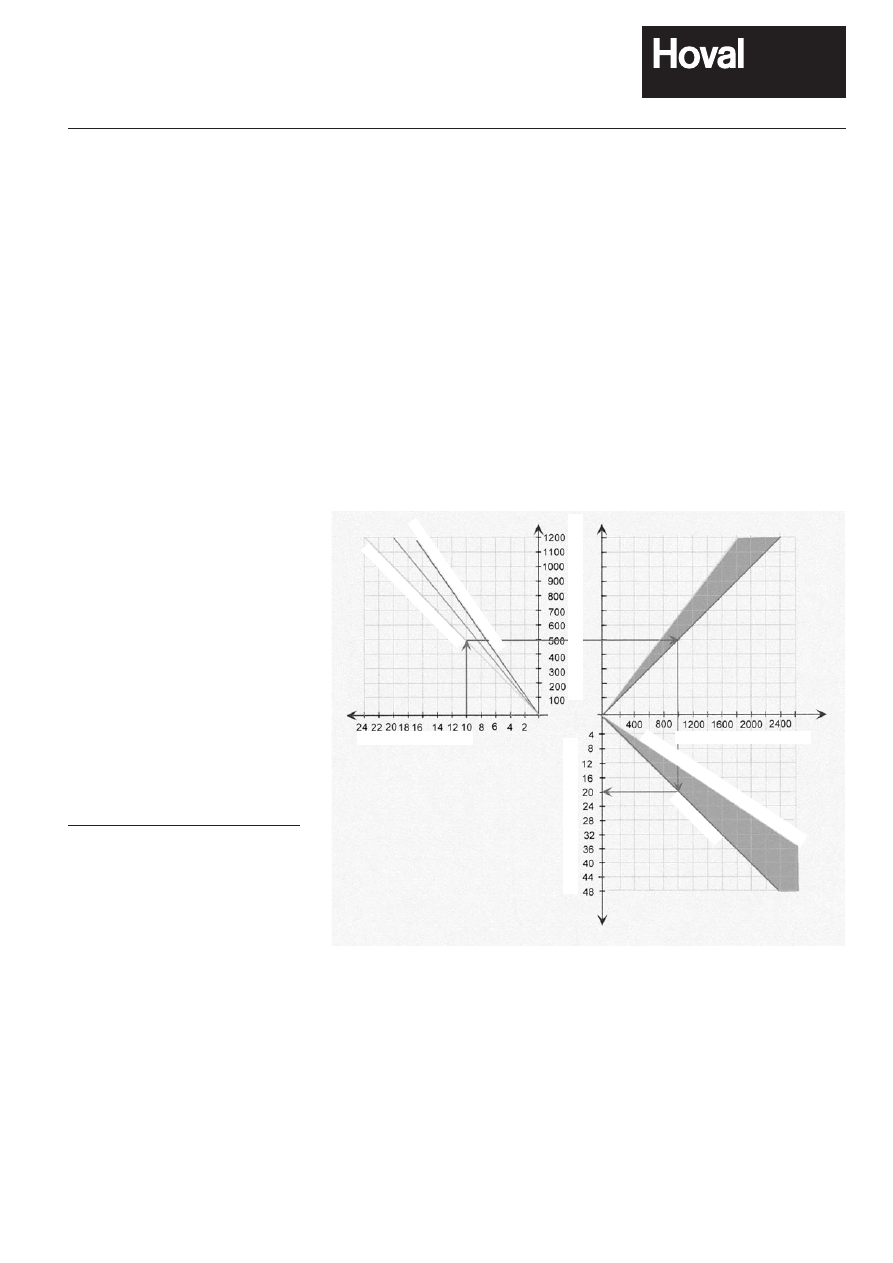

Diagram doboru powierzchni kolektorów solarnych

do podgrzewania c.w.u. w przeliczeniu na liczbę osób

pojemność zasobnika

Zapotrzebowanie

na

ciepłą

wodę

(l)

powierzchnia

kolektora

m

2

liczba osób

zużycie

wody

o wysokiej

temperaturze

zużycie

ciepłej

wody

nasłonecznienie

(opcjonalnie

nachylenie

południowe)

pozycja

normalna

background image

442

Zmiany zastrzeżone. Ceny nie zawierają podatku VAT, ważne od 15.07.2009

Katalog nie jest ofertą w rozumieniu prawa handlowego. Hoval Polska Sp. z o.o. nie odpowiada za błędy w druku.

Wskazówki odnośnie wymiarów

Projekt inżynieryjny dla instalacji solarnej

2. Ogrzewanie dachowe:

Zwłaszcza w okresach przejściowych i w połą-

czeniu z ogrzewaniem niskotemperaturowym

(ścienne i podłogowe ogrzewanie) kolektory

słoneczne mogą być użyte w zależności od

naświetlenia. Zaleca się zaplanowanie średnio

2 m2 dodatkowej powierzchni kolektora do

ogrzewanie wody na 10 m2 powierzchni

mieszkalnej, lub 20% powierzchni która ma

zostać ogrzana.

3. Podgrzewane baseny:

baseny mogą być podgrzewane przez mie-

dziane kolektory znajdujące się powyżej

odpowiedniego wymiennika ciepła (system

wducyrkulacyjny). Należy zaplanować średnio

przynajmniej 2/3 powierzchni basenu na po-

wierzchnię kolektora.

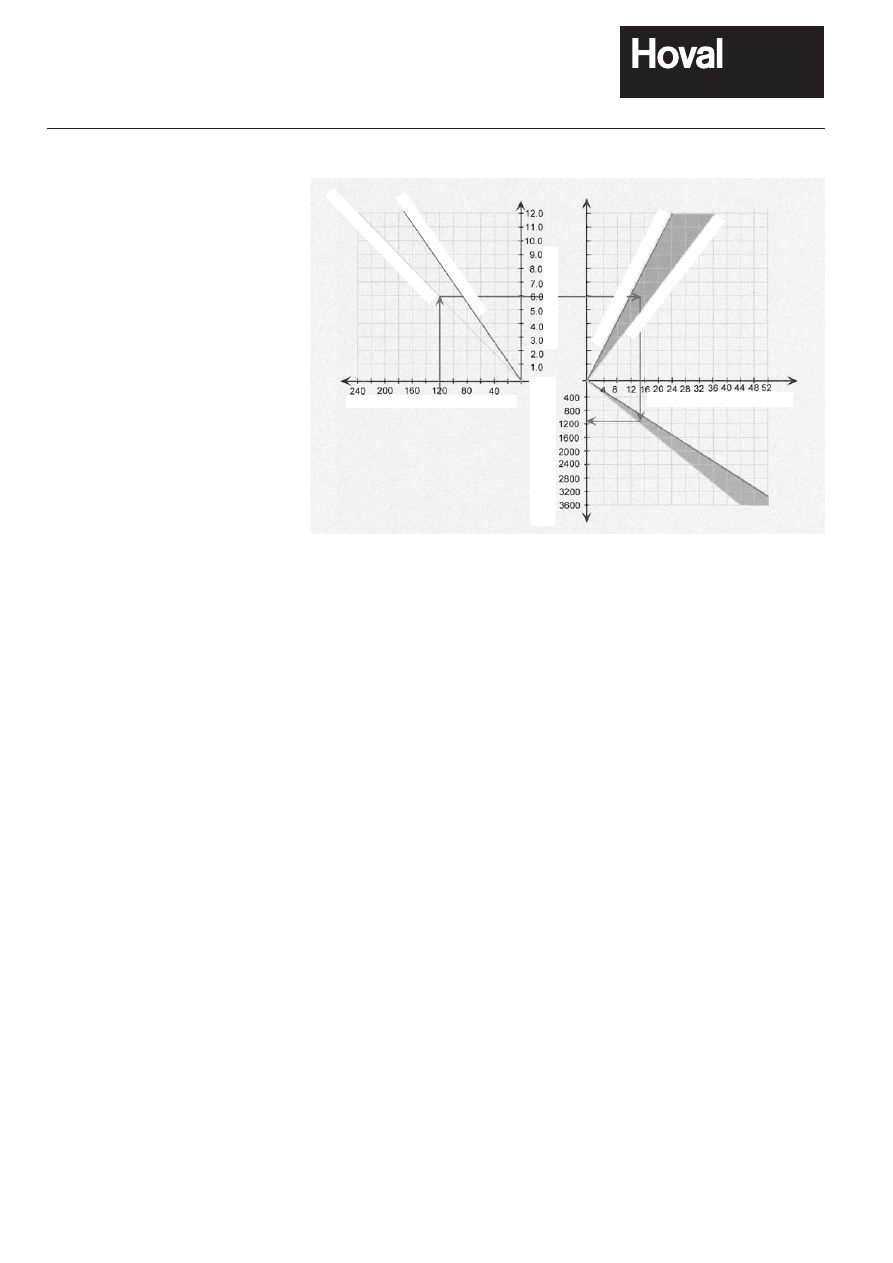

Diagram doboru powierzchni kolektorów solarnych

dla c.o. i c.w.u. w przeliczeniu na liczbę osób

powierzchnia kolektora m

2

stopień

pokrycia

solarnego

ok.

30

%

stopień

pokrycia

solarnego

ok.

20

%

M

oc

(k

W

)

całkowity

wolumen

magazynowania

(ogrzewanie

+

ciepła

woda)

za

potr

zeb

ow

anie

cie

pła

ok

. 7

0 W

/m

2

zap

otrz

ebo

wan

ie c

iep

ła

ok

50

W

/m

2

powierzchnia mieszkalna (m

2

)


Wyszukiwarka

Podobne podstrony:
projekt instalacji solarnej
Projekt Instalacji deponowanie 2
Projekt instalacjii elektrycznej budynku mieszkalnego
opis gazowa, Budownictwo PW, Projekty, Instalacje budowlane
projekt - instalacje gazowe, IŚ Tokarzewski 27.06.2016, IV semestr COWiG, Instalacje i urządzenia ga
Projekt instalacji elektrycznej
10 Projektowanie instalacji budowlanych
Projekt instalacji chłodząco odpylającej
projekt instalacji do otrzymywania solanki, 4
Projekt Instalacje sanitarne 1 V semestr
Projekt instalacji podsadzki hydraulicznej
projekt instalacji elektrycznej rys rozdzielnia 2
POŁOŻN ELEKTR PPOŻ Rys 1 Projekt instalacja ppoż
Projekt Instalacja (oddany)
projekt instalacji do otrzymywania solanki, 5

więcej podobnych podstron
