Wydajne otwieranie dużych złożeń

w programie Solid Edge — część 2

W przypadku większości systemów CAD 3D samo otwieranie dużych złożeo jest sporym wyzwaniem
ze względu na problemy z zarządzaniem pamięcią i wydajnością wyświetlania. Na szczęście rozwiązanie
Solid Edge oferuje wiele wbudowanych narzędzi, które ułatwiają pracę z dużymi ilościami danych.
Oto kilka przykładów, które zapewniają oszczędnośd czasu i pozwalają uniknąd frustracji.

Chociaż otwieranie złożenia najwyższego poziomu bywa konieczne, to wyświetlenie całej zawartości
złożenia nie zawsze jest niezbędne. Oprogramowanie Solid Edge pozwala na otwieranie części przy
użyciu tzw. konfiguracji wyświetlania, które prezentują tylko wstępnie zdefiniowany zestaw części.
Wczytywana jest cała struktura, zatem podczas projektowania można poruszad się po drzewie
złożenia i włączad lub wyłączad wyświetlanie jego komponentów bez konieczności ładowania całości
złożenia do pamięci, co zapewnia oszczędnośd czasu i zasobów.

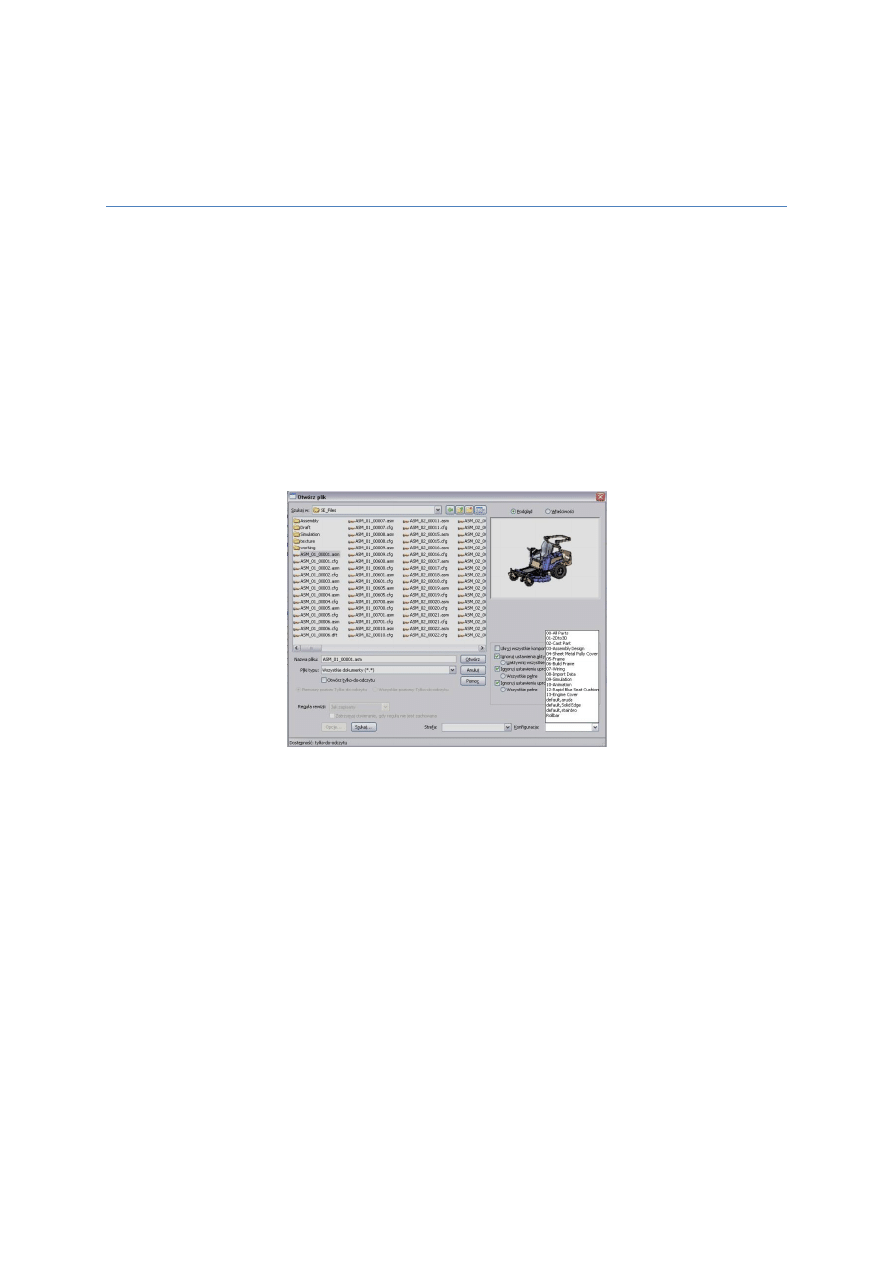

Rysunek 1. Użycie konfiguracji wyświetlania podczas otwierania złożenia powoduje załadowanie całej jego struktury,
ale skraca czas wczytywania poprzez przedstawianie tylko aktualnie oczekiwanych komponentów.

Jeśli zapomnisz lub nie wybierzesz konfiguracji podczas otwierania złożenia, naciśnięcie klawisza Esc
w dowolnym momencie powoduje zatrzymanie tej operacji. Do zestawienia części w Pathfinderze
ładowana jest cała struktura złożenia, ale oprogramowanie Solid Edge wyświetla w postaci graficznej
tylko części wczytane do pamięci, zatem w razie potrzeby nadal można wybrad i wyświetlid
odpowiednie części, korzystając z funkcji Pathfindera.

Cadalyst

Solid Edge

— wskazówki i porady

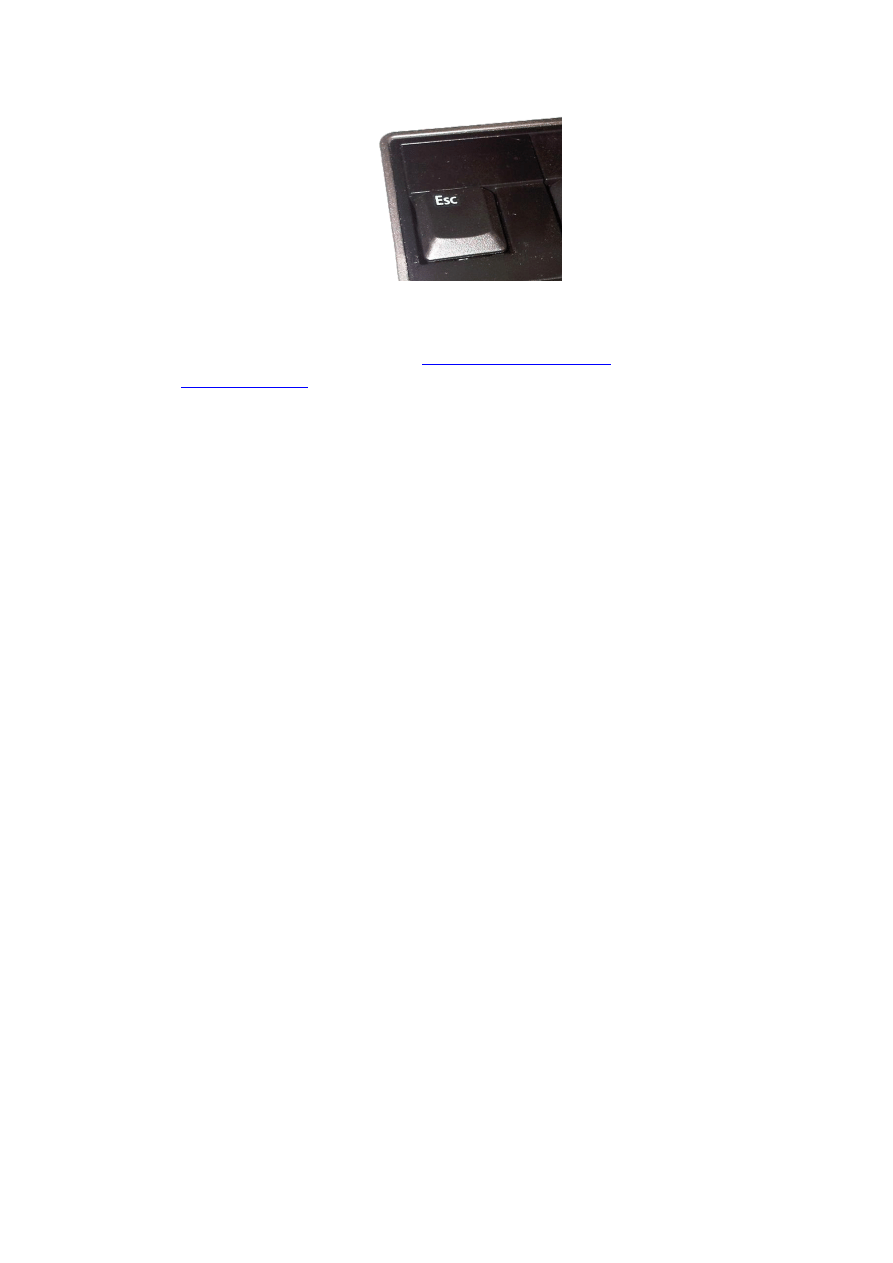

Rysunek 2. Naciśnięcie klawisza Esc podczas otwierania dużego złożenia powoduje zatrzymanie ładowania
komponentów do pamięci, zatem nie trzeba czekad na niepotrzebne wczytywanie bardzo dużych złożeo.

Więcej informacji można znaleźd pod adresem

www.solidedge.com/demos

lub

w witrynie

www.Cadalyst.com

<łącze do artykułów>. Do następnego spotkania — powodzenia podczas

korzystania z rozwiązao Solid Edge.
