informacje techniczne

Wyciąg z technicznych warunków dostawy DIN EN ISO 3506: 1997
Oznaczenie:

Oznaczenie elementów złącznych ze stali nierdzewnych i kwasoodpornych zostało przedstawione w tabeli 1. Grupy stali i klasy

wytrzymałości są oznaczone czteropozycyjną sekwencją liter i cyfr. Litera oznacza ogólną klasyfikację grupy i stali:

A - dla stali austenitycznych

C - dla stali martenzytycznych

F - dla stali ferrytycznych

Pierwsza cyfra za literą oznacza typ stopu w obrębie grupy A, C i F. Ostatnie dwie cyfry oznaczają klasę wytrzymałości np.

1) A2 - 70; stal austenityczna, utwardzana na zimno*, wytrzymałość na rozciąganie minimum 700 N/mm

2

2) C4 - 70; martenzytyczna stal chromowa, ulepszana, wytrzymałość na rozciąganie minimum 700 N/mm

2

.

W grupach stali A2 i A4 klasa wytrzymałości 70 stanowi regułę.

Tabela 1: Oznaczenie grup stali ISO dla elementów złącznych ze stali nierdzewnych i kwasoodpornych
1) Patrz tabela 2 skład chemiczny materiałów. 2) Dla stali ISO patrz ISO 683 (tabela 5) dla ISO 4954 (tabela 6)

.

*Stale nierdzewne z niską zawartością węgla i zawartością wynoszącą maksymalnie 0,03% mogą być dodatkowo oznaczane literą L.

Przykład: A4L - 80

Skład chemiczny materiałów

Skład chemiczny stali, który jest odpowiedni dla poszczególnych grup stali, został podany w tabeli 2. Wybór gatunku stali w obrębie

grupy pozostawia się producentowi; chyba, że zamawiajacy dokonuje specjalnego zamówienia stali według normy ISO lub norm

krajowych.
Tabela 2: Skład chemiczny

Grupa stali

Gatunek

stali

Skład chemiczny (udziały masowe w %)

1)

C

Si

Mn

P

S

Cr

Mo

Ni

Cu

Uwagi

Austenityczne

A1

0,12

1

6,5

0,20

0,15 do

0,35

16 do 19

0,7

5 do 10

1,75 do

2,25

2), 3), 4)

A2

0,1

1

2

0,05

0,03

15 do 20

5)

8 do 19

4

6), 7), 8)

A3

0,08

1

2

0,045

0,03

17 do 19

5)

9 do 12

1

6), 9)

A4

0,08

1

2

0,045

0,03

16 do 18,5

2 do 3

10 do 15

1

10), 8)

A5

0,08

1

2

0,045

0,03

16 do 18,5

2 do 3

10,5 do 14

1

9), 10)

Martenzytyczne

C1

0,09 do

0,15

1

2

0,05

0,03

11,5 do 14

-

1

-

10)

C3

0,17 do

0,25

1

2

0,04

0,03

16 do 18

-

1,5 do 2,5

-

C4

0,08 do

0,15

1

1,5

0,06

0,15 do

0,35

12 do 14

0,6

1

-

2), 10)

Ferrytyczne

F1

0,12

1

1

0,04

0,03

15 do 18

6)

1

-

11), 12)

1) Wartości maksymalne, o ile nie podano innych danych.

2) Siarka moze zostać zastąpiona selenem.

3) O ile udział masowy niklu jest mniejszy niż 8%, wówczas udział masowy manganu musi wynosić minimum 5%.

4) Dla udziału masowego miedzi nie ma minimalnej granicy, o ile udział masowy niklu wynosi więcej niż 8%.

5) Molibden jest dopuszczalny według wyboru producenta. Jeżeli jednak dla określonych zastosowań jest konieczne ograniczenie

zawartości molibdenu, wówczas klient powinien podać tę informację w zamówieniu.

6) Molibden jest również dopuszczalny według wyboru klienta.

7) Jeżeli udział masowy chromu jest mniejszy niż 17%, wówczas udział masowy niklu musi wynosić minimum 12%.

8) Dla stali austenitycznych o udziale masowym węgla wynoszącym maksymalnie 0,03% azot musi występować maksymalnie w ilości

0,22%.

9) Jeżeli w celu stabilizacji zawartość tytanu musi być większa/równa 5 x C do maksymalnie 1% i oznaczona zgodnie z niniejszą tabelą

lub, jeżeli do stabilizacji zawartość niobu i/lub tantalu jest większa/równa 10 x C do maksymalnie 1% i oznaczona zgodnie z niniejszą

tabelą.

10) Zawartość węgla może być zwiększona po wyborze producenta, o ile jest to konieczne przy większych średnicach do uzyskania

ustalonych własności mechanicznych, ale dla stali austenitycznych nie może być większa niż 0,12%.

11) Zawartość tytanu może wynosić 5 x C do maksymalnie 0,8%.
12) Zawartość niobu i/lub tytanu może wynosić od 10 x C do maksymalnie 1,0%

.

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

4

Norma

Zakres obowiązywania:

Ustalenia niniejszej normy obowiązują dla mechanicznych elementów złącznych (w pierwszym rzędzie śrub i nakrętek) występujących

jako gotowe elementy ze stali nierdzewnych i kwasoodpornych o średnicach nominalnych gwintu od 1,6 do 39mm o dowolnych

kształtach i nakrętek w każdym wykonaniu, pod warunkiem, że rozmiar klucza lub zewnętrzna śerdnica nie jest mniejsza niż 1,45 x

średnica nominalna gwintu nośna długość gwintu wynosi minimum 0,6 x średnica nominalna gwintu.

Normy nie definiują korozji lub odporności na korozję w określonym otoczeniu. Niektóre stale mają mechaniczne własności, które

w powietrzu czynią je przydatnymi do zastosowań w temperaturach do -200°C. Ponadto, niektóre stale są tak odporne na działanie

temperatury, że w powietrzu mogą być stosowane do temperatur wynoszących + 800°C. Jeżeli są stawiane podwyższone wymaga-

nia odnośnie odporności na działanie korozji oraz odnośnie mechanicznych wielkości wytrzymałościowych przy zastosowaniach w

podwyższonych temperaturach lub w temperaturach poniżej 0°C, wówczas muszą one zostać uzgodnione pomiędzy zamawiającym

a dostawcą.

informacje techniczne

Wyciąg z technicznych warunków dostawy DIN EN ISO 3506: 1997

Tabela 3: Własności mechaniczne elementów złacznych z austenicznych grup stali

Grupa stali

Gatunek stali

Klasa wytrzymałości

Zakres średnic

Wytrzymałość na

rozciąganie

Rm

1)

N/mm

2

Min.

0,2% - Granica

plastyczności

R

p 0,2

1)

N/mm

2

Min.

przy zerwaniu

A

2)

mm

Min.

Austenityczne

A1, A2, A3, A4,

A5

50

< M 39

500

210

0,6d

70

< M 24

3)

700

450

0,4d

80

< M 24

3)

800

600

0,3d

1) Naprężenie rozciągające jest obliczane w odniesieniu do przekroju naprężeń.

2) Wydłużenie przy zerwaniu powinno zostać określone każdorazowo na długości śruby a nie na odkręconych próbkach.

d - jest średnicą nominalną

3) Dla elementów złącznych o średnicy nominalnej gwintu d większej niż 24mm, własności mechaniczne muszą zostać uzgodnione

pomiędzy użytkownikiem i producentem. Muszą być one oznaczone gatunkiem stali i klasą wytrzymałości według niniejszej tabeli.

Grupa stali

Gatunek stali

Klasa

wytrzymałości

Wytrzymałość

na rozciąganie

Rm

1)

N/mm

2

Min.

0,2% - Granica

plastyczności

R

p 0,2

1)

N/mm

2

Min.

Wydłużenie

przy zerwaniu

A

2)

mm

Min.

Twardość

HB

HRC

HV

Martenzytyczne

C1

50

500

250

0,2d

147 do 209

-

155 do 220

70

700

410

0,2d

209 do 314

20 do 34

220 do 330

110

4)

1100

820

0,2d

-

36 do 45

350 do 440

C3

80

800

640

0,2d

228 do 323

21 do 35

240 do 340

C4

50

500

250

0,2d

147 do 209

-

155 do 220

70

700

410

0,2d

209 do 314

20 do 34

220 do 330

Ferrytyczne

F1

3)

45

450

250

0,2d

128 do 209

-

135 do 220

60

600

410

0,2d

171 do 271

-

180 do 285

1) Naprężenie rozciągające jest obliczone w odniesieniu do przekroju naprężeń.

2) Wydłużenie przy zerwaniu powinno zostać określone każdorazowo na długości śruby a nie na odkręconych próbkach.

d - jest średnicą nominalną

3) Średnica nominalna gwintu d. mniejsza równa 24mm.

4) Ulepszane w temperaturze początkowej, wynoszącej minimum 275°C.

Tabela 4: Własności mechaniczne elementów złącznych z martenzytycznych i ferrytycznych grup stali.

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

5

Norma

informacje techniczne

Wyciag z technicznych warunków dostawy DIN EN ISO 3506: 1997

Tabela 5: Ustalenie składu chemicznego dla stali nierdzewnych ( Wyciąg z ISO 683 - 13: 1986)

Ga-

tunek

stali

1)

Skład chemiczny (udziały masowe w %)

1)

C

Si

max.

Mn

max.

P max.

S

N

Al

Cr

Mo

Nb

3)

Ni

Se

Ti

Cu

Oznaczenie

grup stali

4)

Stale ferrytyczne

8

0,08 max.

1,0

1,0

0,04

0,03 max.

-

-

16,0 do 18,0

-

-

1,0 max.

-

-

-

F1

8b

0,07 max.

1,0

1,0

0,04

0,03 max.

-

-

16,0 do 18,0

-

-

1,0 max.

-

7x%C <1,10

-

F1

9c

0,08 max.

1,0

1,0

0,04

0,03 max.

-

-

16,0 do9 18,0

0,9 do 1,3

-

1,0 max.

-

-

-

F1

F1

0,025

max.

1,0

1,0

0,04

0,03 max.

0,025 max

5)

-

17,0 do 19,0

1,75 do

2,5

-

6)

0,60 max

-

-

6)

-

F1

Stale martenzytyczne

3

0,09 do

0,15

1,0

1,0

0,04

0,03 max.

-

-

11,5 do 13,5

-

-

1,0 max.

-

-

-

C1

7

0,08 do

0,15

1,0

1,5

0,06

0,15 do 0,35

-

-

12,0 do 14,0

0,60 max

7)

-

1,0 max.

-

-

-

C4

4

0,16 do

0,25

1,0

1,0

0,04

0,03 max.

-

-

12,0 do 14,0

-

-

1,0 max.

-

-

-

C1

9a

0,10 do

0,17

1,0

1,5

0,06

0,15 do 0,35

-

-

15,5 do 17,5

0,60 max

7)

-

1,0 max.

-

-

-

C3

9b

0,14 do

0,23

1,0

1,0

0,04

0,03 max.

-

-

15,0 do 17,5

-

-

1,5 do 2,5

-

-

-

C3

5

0,26 do

0,35

1,0

1,0

0,04

0,03 max.

-

-

12,0 do 14,0

-

-

1,0 max.

-

-

-

C1

Stale austenityczne

10

0,03 max.

1,0

2,0

0,045

0,03 max.

-

-

17,0 do 19,0

-

-

9,0 da 12,0

-

-

-

A2

8)

11

0,07 max.

1,0

2,0

0,045

0,03 max.

-

-

17,0 do 19,0

-

-

8,0 do 11,0

-

-

-

A2

15

0,08 max.

1,0

2,0

0,045

0,03 max.

-

-

17,0 do 19,0

-

-

9,0 do 12,0

-

5x%C<0,80

-

A3

9)

16

0,08 max.

1,0

2,0

0,045

0,03 max.

-

-

17,0 do 19,0

-

10x%C<1,0

9,0 do 12,0

-

-

-

A3

9)

17

0,12 max.

1,0

2,0

0,06

0,15 do 0,35

-

-

17,0 do 19,0

-

10)

-

8,0 do 10,0

11)

-

-

-

A1

13

0,10 max.

1,0

2,0

0,045

0,03 max.

-

-

17,0 do 19,0

-

-

11,0 do 13,0

-

-

-

A2

19

0,03 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 2,5

-

11,0 do 14,0

-

-

-

A4

20

0,07 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 2,5

-

10,5 do 13,5

-

-

-

A4

21

0,08 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 2,5

-

11,0 do 14,0

-

5x%C<0,80

-

A5

9)

23

0,08 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 2,5

10x%C<1,0

11,0 do 14,0

-

-

-

A5

9)

19a

0,03 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 3,0

-

11,5 do 14,5

-

-

-

A4

20a

0,07 max.

1,0

2,0

0,045

0,03 max.

-

-

16,5 do 18,5

2,0 do 3,0

-

11,0 do 14,0

-

-

-

A4

10N

0,03 max.

1,0

2,0

0,045

0,03 max.

0,12 do 0,22

-

17,0 do 19,0

-

-

8,5 do 11,5

-

-

-

A2

19N

0,03 max.

1,0

2,0

0,045

0,03 max.

0,12 do 0,22

-

16,5 do 18,5

2,0 do 2,5

-

10,5 do 13,5

-

-

-

A4

8)

19aN

0,03 max.

1,0

2,0

0,045

0,03 max.

0,12 do 0,22

-

16,5 do 18,5

2,5 do 3,0

-

11,5 do 14,5

-

-

-

A4

8)

1) Pierwiastki niewymienione dla poszczególnych stali w niniejszej tabeli mogą byc dodawane jedynie za zgodą zamawiajacego,

o ile nie są konieczne do wytwarzania stopów. Należy podjąć działania, aby zapobiec negatywnemu wpływowi pierwiastków,

pochodzących ze złomu lub innych surowców zastosowanych podczas produkcji na zdolność do hartowania, własności mechanic-

znych i przydatność.

2) Numery są tymczasowe i zostaną zmienione po wprowadzeniu odpowiednich norm międzynarodowych.

3) Tantal należy ustalić jak niob.

4) Nie jest zawarte w ISO 683: 1986

5) (C+N) max. 0,040% udziałów masowych.

6) 8x (C+N) mniejsze/równe (Nb + Ti) mniejsze równe 0,80% udziałów masowych.

7) Zgodnie z ustaleniami w chwili złożenia zapytania i zamówienia, stal może być dostarczona z zawartością Mo od 0,20% do 60%

(m/m).

8) Doskonała odporność na działanie korozji międzykrystalicznej.

9) Stale stabilizowane.

10) Producent ma swobodę w zakresie dodania do 0,70% udziałów masowych molibdenu.

11) Minimalna zawartość niklu dla półwyrobów do produkcji bezszwowych rur moze zostać zwiększona do 0,5% udziałów masow-

ych.

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

6

Norma

informacje techniczne

Wyciąg z technicznych warunków dostawy DIN EN ISO 3506: 1997
Tabela 6: Stale nierdzewne do przeróbki na zimno (wyciąg z ISO 4954 : 1993)

Gatunek stali

Oznaczenie

1)

Skład chemiczny (udział masowy w %)

2)

Nr

Nazwa

Według ISO

4954:1979

C

Si

Mn

P

S

Cr

Mo

Ni

Inne elementy

Oznaczenie

grupy stali

3)

Stale ferrytyczne

71

X 3 Cr 17E

-

<0,04

1,0

1,0

0,040

0,030

16,0 do 18,0

-

<1,0

-

F1

72

X 6 Cr 17E

D1

<0,08

1,0

1,0

0,040

0,030

16,0 do 18,0

-

<1,0

-

F1

73

X 6 CrMo 17 1 E

D2

<0,08

1,0

1,0

0,040

0,030

16,0 do 18,0

9,0 do

1,30

<1,0

-

F1

74

X 6 CrTi 12 E

-

<0,08

1,0

1,0

0,040

0,030

10,5 do 12,5

-

<0,5

Ti:6x%C<1,0

F1

75

X 6 CrNb 12 E

-

<0,08

1,0

1,0

0,040

0,030

10,5 do 12,5

-

<0,5

Nb:6x%C<1,0

F1

Stale martenzytyczne

76

X 12 Cr 13 E

D10

0,9 do 0,15

1,0

1,0

0,040

0,030

11,5 do 13,5

-

1,0

-

C1

77

X 19 CrNi 16 2 E

D12

0,14 do

0,230

1,0

1,0

0,040

0,030

15,0 do 17,5

-

1,5 do 2,5

-

C3

Stale austenityczne

78

X 2 CrNi 18 10 E

D20

<0,030

1,0

2,0

0,045

0,030

17,0 do 19,0

-

9,0 do

12,0

-

A2

4)

79

X 5 CrNi 18 9 E

D21

<0,07

1,0

2,0

0,045

0,030

17,0 do 19,0

-

8,0 do

11,0

-

A2

80

X 10 CrNi 18 9 E

D22

<0,12

1,0

2,0

0,045

0,030

17,0 do 19,0

-

8,0 do

11,0

-

A2

81

X 6 CrNi 18 12 E

D23

<0,07

1,0

2,0

0,045

0,030

15,0 do 17,0

-

11,0 do

19,0

-

A2

82

X 6 CrNi 18 16 E

D25

<0,08

1,0

2,0

0,045

0,030

17,0 do 19,0

-

17,0 do

19,0

-

A2

83

X 6 CrNi 18 10 E

D26

<0,08

1,0

2,0

0,045

0,030

16,5 do 18,5

-

9,0 do

12,0

Ti: 5x%C<0,8

A3

84

X 5 CrNi 17 12 2 E

D29

<0,07

1,0

2,0

0,045

0,030

16,5 do 18,5

2,0 do

2,5

10,5 do

13,5

-

A4

85

X 6 CrNiMoTi 17

12 2 E

D30

<0,08

1,0

2,0

0,045

0,030

16,5 do 18,5

2,0 do

2,5

11,0 do

14,0

Ti: 5x%C<0,8

A5

86

X 2 CrNiMo 17

13 3 E

-

<0,030

1,0

2,0

0,045

0,030

16,5 do 18,5

2,5 do

3,0

11,5 do

14,5

-

A4

4)

87

X 2 CrNiMoN 17

13 3 E

-

<0,030

1,0

2,0

0,045

0,030

16,5 do 18,5

2,5 do

3,0

11,5 do

14,5

N: 0,12 do 0,22

A4

4)

88

X 3 CrNi Cu 18

9 3 E

D32

<0,04

1,0

2,0

0,045

0,030

17,0 do 19,0

-

8,5 do

10,5

Cu: 3,00 do

4,00

A2

1) Oznaczenia podane w pierwszej kolumnie są numerami porządkowymi. Oznaczenia podane w drugiej kolumnie odpowiadają

systemowi zaproponowanemu przez ISO/TC 17/SC 2. Oznaczenia podane w trzeciej kolumnie są wcześniejszymi numerami według

ISO 4954: 1979 (przerobione w 1993).

2) Pierwiastki niewymienione dla poszczególnych stali w niniejszej tabeli mogą być dodawane jedynie za zgodą zamawiającego,

o ile nie są konieczne do wytwarzania stopów. Należy podjąć działania, aby zapobiec negatywnemu wpływowi pierwiastków,

pochodzących ze złomu lub innych surowców zastosowanych podczas produkcji na zdolność do hartowania, własności mechanic-

znych i przydatność.

3) Nie jest zawarte w ISO 4954.
4) Doskonała odporność na działanie korozji międzykrystalicznej.

Tabela 7: Poglądowe oznaczenia stali nierdzewnej*

wg DIN 17007

wg AISI

skrót wg DIN 17006

polski odpowiednik

-

1.4006

410

X10 Cr 13

-

-

1.4122

X 39 Cr Mo 17-1

-

A1

1.4305

303

X12 Cr Ni S 18 8

-

A2

1.4301

1.4303

304

305

X5 Cr Ni 18 9

X5 Cr Ni 19 11

OH 18 N 9

A4

1.4401

316

X5 Cr Ni Mo 18 10

OH 17 N 12 M 2

-

1.4571

X6 Cr Ni Mo Ti 17 12 2

-

* - dane opracowane na podstawie katalogów branżowych

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

7

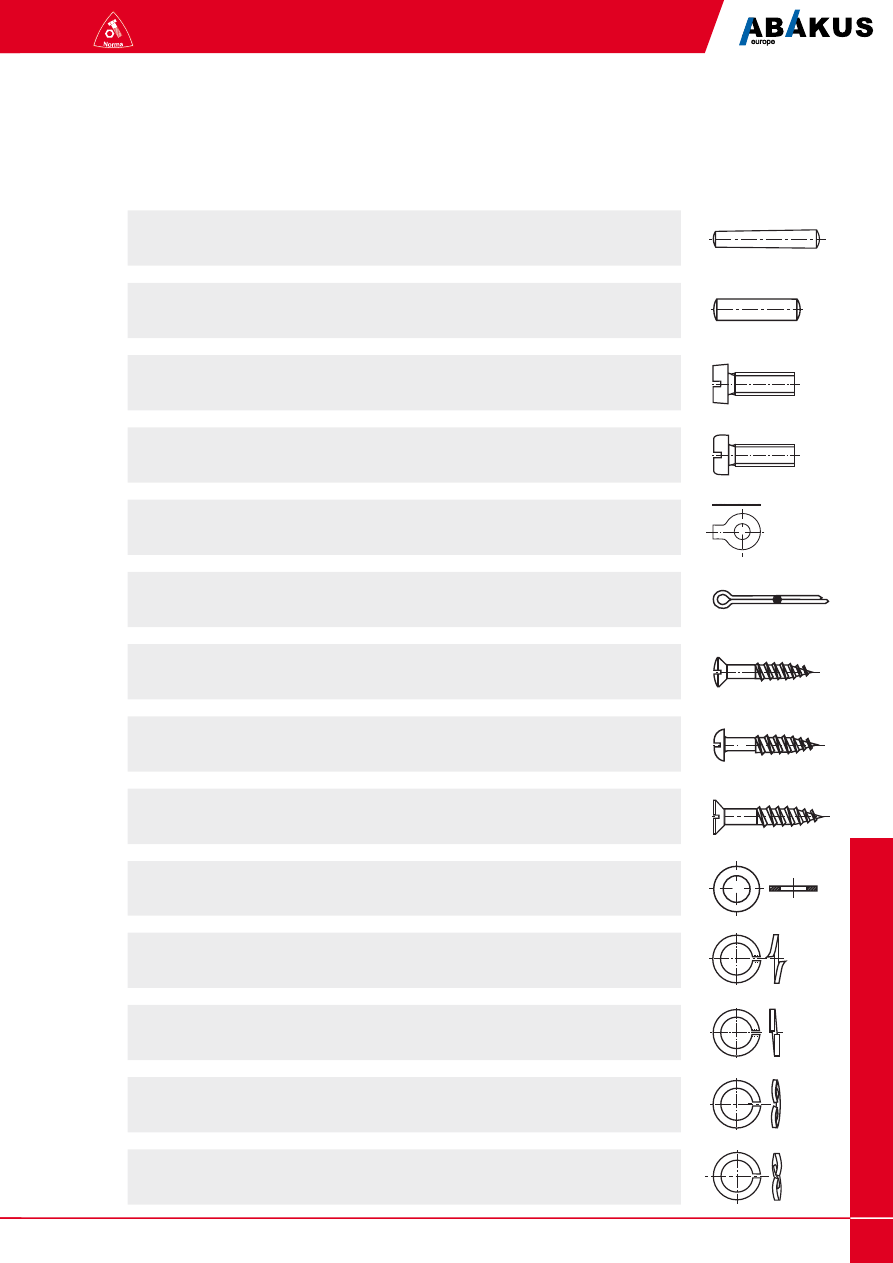

Norma

Strona

Opis

PN

EN

ISO

DIN

18

Kołek stożkowy

85020

22339

2339

1

19

Kołek walcowy

85021

22338

2338

7

20

Wkręt z łbem walcowym,

z nacięciem płaskim

82215

2107

1207

84

21

Wkręt z łbem walcowym,

z nacięciem płaskim

82219

21580

1580

85

22

Podkładka odginana

82021

93

23

Zawleczka

82001

21234

1234

94

24

Wkręt do drewna z łbem soczewko-

wym, z nacięciem płaskim

82504

95

25

Wkręt do drewna z łbem kulistym,

z nacięciem płaskim

82505

96

26

Wkręt do drewna z łbem stożkowym,

z nacięciem płaskim

82503

97

27

Podkładka okrągła płaska

82006

27089

7089

Forma

A

125

28

Podkładka sprężysta

Forma A - wygięta,

82008

127

29

Podkładka sprężysta

Forma B - gładka

82008

127

30

Podkładka podatna

Forma A - wpukła

128

31

Podkładka podatna

Forma B - falista

128

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

8

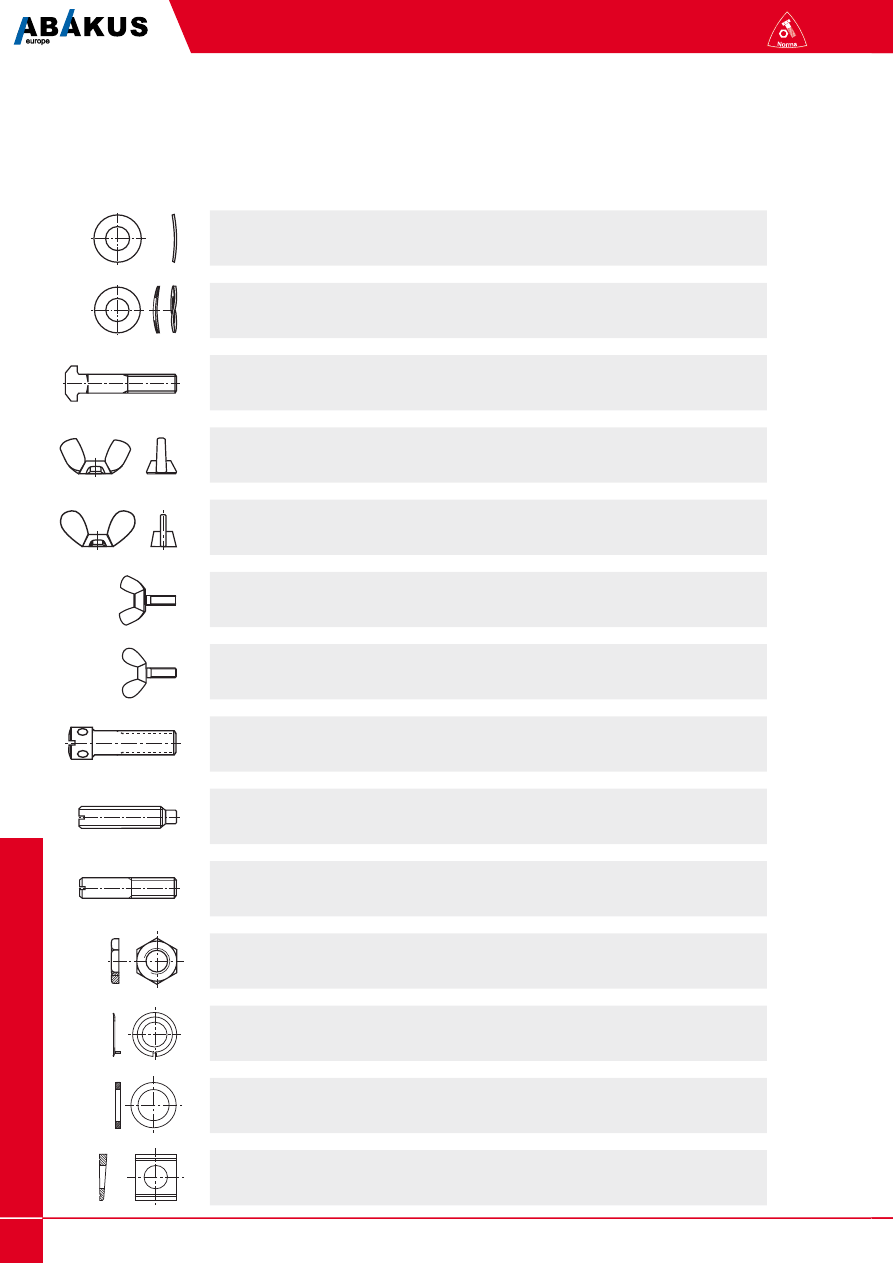

Norma

DIN

ISO

EN

PN

Opis

Strona

137

82037

Forma A

Podkładka podatna

Forma A - wypukła

31

137

82038

Forma B

Podkładka podatna

Forma B - falista

32

186

82418

Śruba z łbem młoteczkowym

z podsadzeniem kwadratowym

33

315

82439

Nakrętka skrzydełkowa

34

315

82439

Nakrętka skrzydełkowa

34

316

82436

Śruba skrzydełkowa

35

316

82436

Śruba skrzydełkowa

35

404

Wkręt z łbem otworowym

z nacięciem

36

417

7435

27435

82276

Wkręt dociskowy z czopem

walcowym

37

427

2342

22342

82271

Wkręt dociskowy płaski

38

431

7435

27435

Nakrętka rurowa

38

432

82011

Podkładka odginana z noskiem

zewnętrznym

39

433

7092

27092

82007

Podkładka do wkrętów z łbem

walcowym, kulistym

40

434

82018

Podkładka klinowa do ceowników,

nachylenie 8%

41

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

9

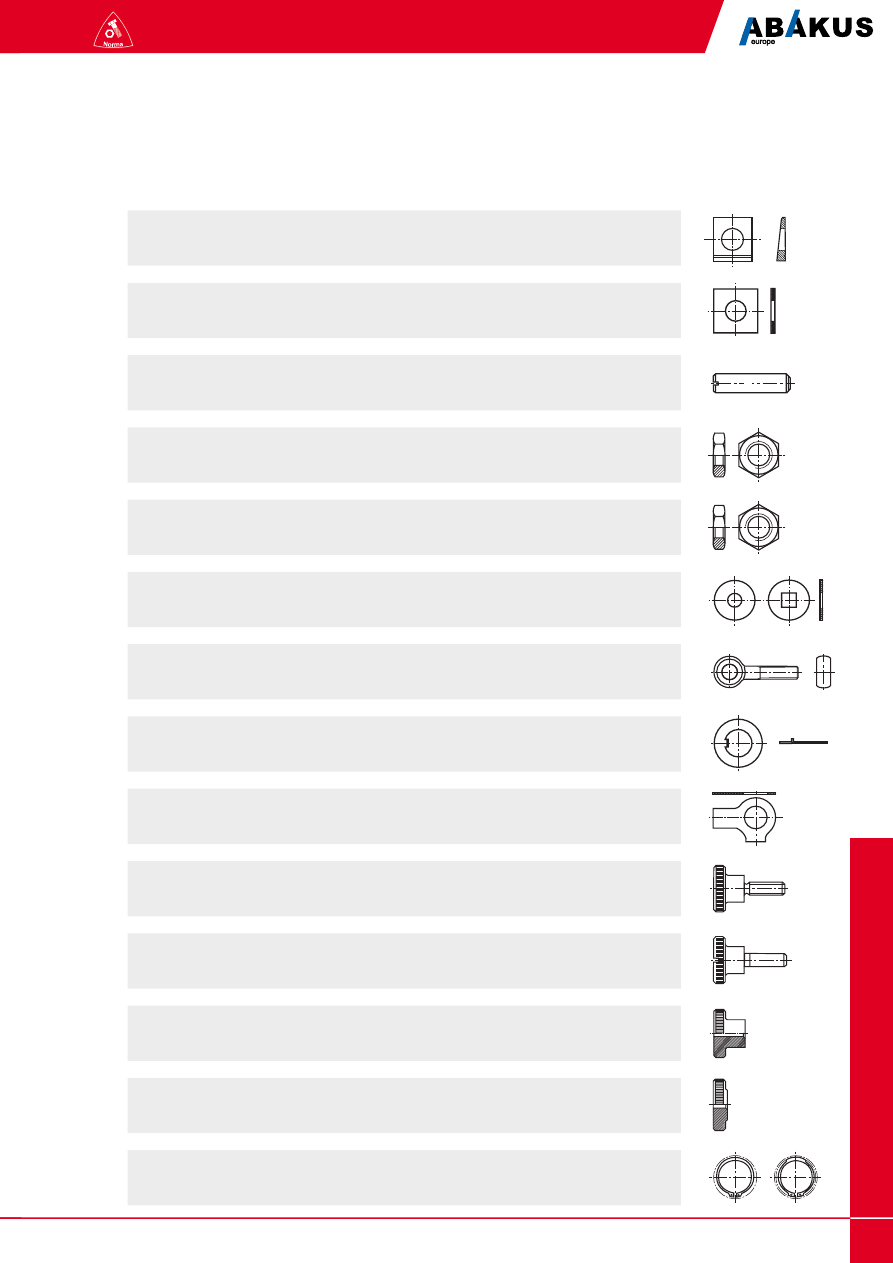

Norma

Strona

Opis

PN

EN

ISO

DIN

42

Podkładka klinowa do dwuteownika,

nachylenie 14%

82009

435

42

Podkładka kwadratowa

82010

436

43

Wkręt dociskowy z końcem

wgłębionym, z nacięciem płaskim

82274

27436

7436

438

44

Nakrętka sześciokątna, niska

Forma A

82153

24035

4036

439

45

Nakrętka sześciokątna, niska

Forma B

82153

24036

4036

439

46

Podkładka do drewna

82019

27094

7094

440

47

Śruba oczkowa

82425

444

48

Podkładka odginana z noskiem

wewnętrznym

82016

462

49

Podkładka odginana dwułapkowa

82022

463

50

Śruba z łbem radełkowanym

wysokim

82456

464

51

465

52

Nakrętka radełkowana wysoka

82461

466

52

Nakrętka radełkowana niska

82462

467

53

Pierścień zabezpieczający

zewnętrzny

85111

471

indeks produktów

Śruba z łbem radełkowanym

wysokim, z nacięciem

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

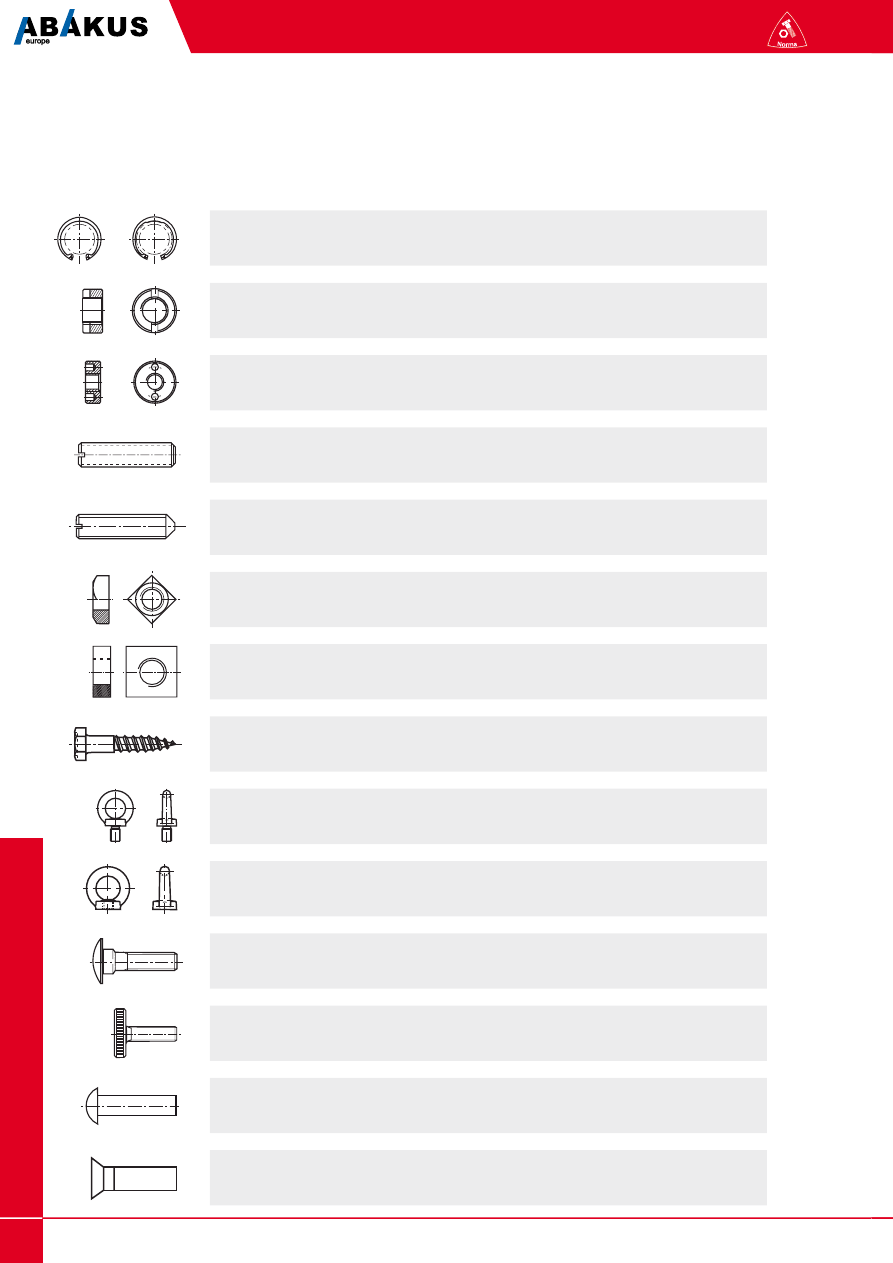

10

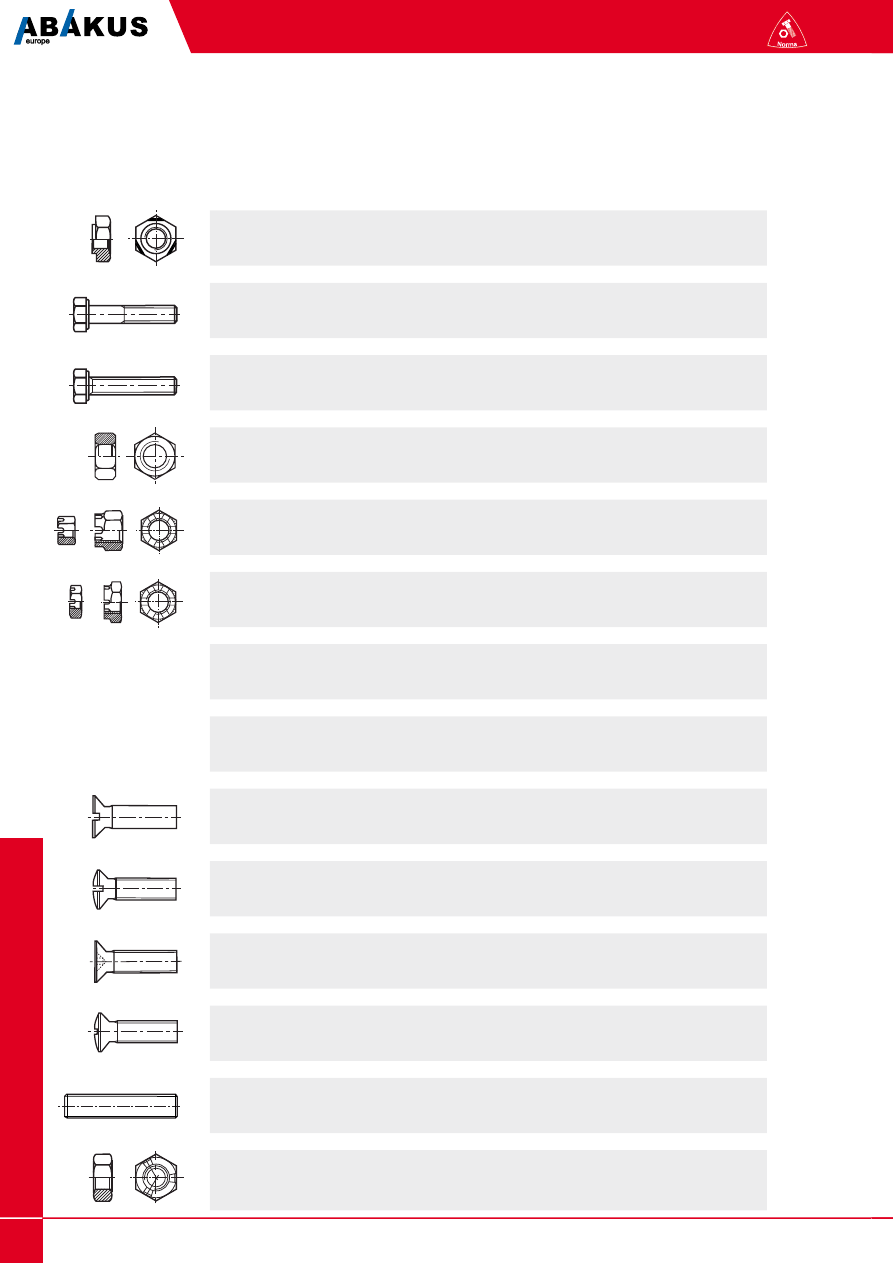

Norma

DIN

ISO

EN

PN

Opis

Strona

472

85111

Pierścień zabezpieczający

wewnętrzny

55

56

546

82436

Nakrętka okrągła z nacięciem

57

547

82464

Nakrętka okrągła z otworami

57

551

4766

24766

82272

Wkręt dociskowy z końcem płaskim,

gwint na całej długości, z nacięciem

płaskim

58

553

7434

27434

82273

Wkręt dociskowy z końcem

stożkowym,gwint na całej długości,

z nacięciem płaskim

59

557

82151

Nakrętka kwadratowa

60

562

82151

Nakrętka kwadratowa niska

60

571

82501

Wkręt do drewna z łbem

sześciokątnym

61

580

3266

23266

82472

Śruba z uchem

62

582

Nakrętka z uchem

62

603

8677

28677

82406

Śruba zamkowa

63

653

82457

Śruba z łbem radełkowanym

niskim

64

660

82952

Nit z łbem kulistym

65

661

82954

Nit z łbem stożkowym

66

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

11

Norma

Strona

Opis

PN

EN

ISO

DIN

67

Pierścień osadczy - Forma A

z wkrętem dociskowym DIN 914

705

68

Łańcuch

763

68

Łańcuch

766

69

Korek stożkowy z sześciokątem

wewnętrznym

906

70

Korek walcowy z pierścieniem

oporowym i z sześciokątem

wewnętrznym

908

71

Korek walcowy z łbem

sześciokątnym zewnętrznym

910

72

Śruba imbusowa

82302

24762

4762

912

73

Wkręt dociskowy z końcem

płaskim, z gniazdem sześciokątnym

82314

24026

4026

913

74

Wkręt dociskowy z końcem

stożkowym, z gniazdem

sześciokątnym

82315

24027

4027

914

75

Wkręt dociskowy z czopem

walcowym, z gniazdem

sześciokątnym

82316

24028

4028

915

76

Wkręt dociskowy z końcem

wgłębionym, z gniazdem

sześciokątnym

82317

24029

4029

916

77

Nakrętka sześciokątna niska

„ślepa”

82182

917

78

Wkręt z łbem płaskim i nasadką

61241

923

79

Nakrętka kwadratowa do zgrzewania

82169

928

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

12

Norma

DIN

ISO

EN

PN

Opis

Strona

929

82169

Nakrętka kwadratowa do zgrzewania

79

931

4014

24014

82101

Śruba z łbem sześciokątnym

z niepełnym gwintem

80

933

4017

24017

82105

Śruba z łbem sześciokątnym

z gwintem na całej długości

81

934

4032

24032

82144

Nakrętka sześciokątna

82

935

7035

27035

82148

Nakrętka koronowa

83

937

82159

Nakrętka koronowa niska

84

938

82125

Śruba dwustronna, długość

wkręcana 1d

85

939

82131

Śruba dwustronna, długość

wkręcana 1,25d

86

963

2009

22009

82207

Wkręt z łbem stożkowym

z nacięciem płaskim

87

964

2010

22010

82211

Wkręt z łbem soczewkowym,

z nacięciem płaskim

88

965

7046

27046

82208

Wkręt z łbem stożkowym,

z gniazdem krzyżowym

89

966

7047

27047

82212

Wkręt z łbem soczewkowym

z gniazdem krzyżowym

90

975

Pręt gwintowany

91

980

7042

27042

82176

Nakrętka sześciokątna

samozabezpieczająca

z gwintem odkształconym

92

indeks produktów

A B

A B

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

13

Norma

Strona

Opis

PN

EN

ISO

DIN

92

Nakrętka sześciokątna z wkładem

poliamidowym - samozabezpieczająca

82175

982

93

Nakrętka sześciokątna z wkładem

poliamidowym - samozabezpieczająca

82175

985

94

Nakrętka sześciokątna kopakowa -

samozabezpieczająca

986

95

Kołek sprężysty z karbami zbieżnymi

na całej długości

85025

28744

8744

1471

96

Kołek sprężysty z karbami zbieżnymi

na połowie długości

28745

8745

1472

97

Kołek sprężysty z karbami na całej

długości

85024

28740

8740

1473

98

Kołek sprężysty z karbami zbieżnymi

na połowie długości

85027

28741

85026

1474

98

Nitokołek z łbem kulistym

82981

28746

8746

1476

99

Kołek sprężysty gładki

85023

28752

8752

1481

100

Nakrętka kołpakowa sześciokątna

1587

101

Opaska zaciskowa

3017

102

Nakrętka sześciokątna wysoka 1,5d

61272

6330

102

Nakrętka sześciokątna wysoka 1,5d

z kołnierzem oporowym

61272

6331

103

Nakrętka sześciokątna wysoka 3d

6334

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

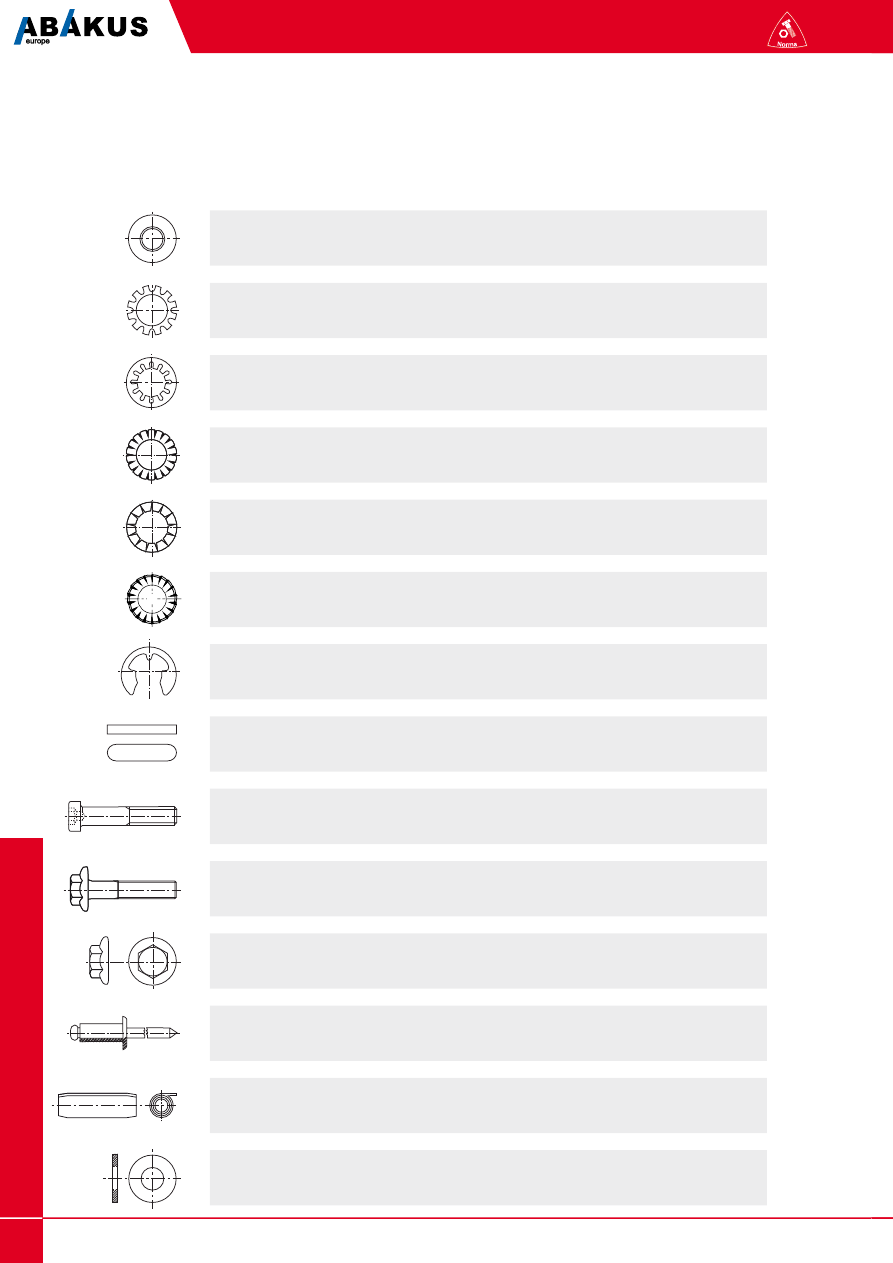

14

Norma

DIN

ISO

EN

PN

Opis

Strona

6796

Podkładka talerzowa

104

6797

82024

Podkładka ząbkowana

Forma A

105

6797

82023

Podkładka ząbkowana

Forma J

105

6798

Podkładka ząbkowana

Forma A

106

6798

Podkładka ząbkowana

Forma J

106

6798

Podkładka ząbkowana

Forma V

107

6799

85112

Pierścień zabezpieczający

do wałów

107

6885

Wpust pryzmatyczny

108

6912

Śruba z łbem imbusowym niskim

109

6921

4162

82247

Śruba z łbem sześciokątnym

z kołnierzem

110

6923

4161

82168

Nakrętka sześciokątna z kołnierzem

110

7337

Nit zrywalny

111

7343

8750

28750

85029

Kołek sprężysty zwijany

112

7349

Podkładka okrągła pogrubiona

113

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

15

Norma

Strona

Opis

PN

EN

ISO

DIN

114

Wkręt z łbem kulistym z gniazdem

sześciokątnym

7380

115

Śruby wygniatające gwint

do gwintu metrycznego

7500

115

Śruby wygniatające gwint

do gwintu metrycznego

7500

116

Wkręt do metalu samowiercący

Forma N

7504

117

Wkręt do metalu samowiercący

Forma P

7504

118

Wkręt do metalu samowiercący

Forma K

7504

119

Nakrętka zabezpieczająca

7967

120

Blachowkręt z łbem walcowym

z nacięciem płaskim

83106

21481

1481

7971

121

Blachowkręt z łbem stożkowym

z nacięciem płaskim

83102

21482

1482

7972

122

Blachowkręt z łbem soczewkowym

z nacięciem płaskim

83104

21483

1483

7973

123

Blachowkręt z łbem sześciokątnym

83101

21479

1479

7976

124

Podkładka sprężysta do śrub

z łbem walcowym

7980

125

Blachowkręt z łbem walcowym

z gniazdem krzyżowym

83116

27049

7049

7981

126

Blachowkręt z łbem stożkowym

z gniazdem krzyżowym

83114

27050

7050

7982

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

16

Norma

DIN

ISO

EN

PN

Opis

Strona

7983

7051

27051

83115

Blachowkręt z łbem soczewkowym,

z gniazdem krzyżowym

127

7984

Śruba z łbem niskim walcowym,

z gniazdem sześciokątym

128

7985

7045

27045

82202

Wkręt z łbem walcowym z gniazdem

krzyżowym

129

7989

Podkładki pod śruby do konstrukcji

stalowych

130

7991

Wkręt z łbem stożkowym

z gniazdem sześciokątnym

131

7995

82504

Wkręt do drewna z łbem

soczewkowym

132

7996

82505

Wkręt do drewna z łbem kulistym

133

7997

82503

Wkręt do drewna z łbem stożkowym

134

9021

7093

27093

82030

Podkładka szeroka 3d

135

11024

Zatyczka sprężysta

136

32501/3

Kołek do zgrzewania z gwintem

zewnętrznym

136

80701

Nakrętka dociskowa

137

80704

Nakrętka pałąkowa

137

Lina konstrukcyjna 1 x 19, ze stali

nierdzewnej

138

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

17

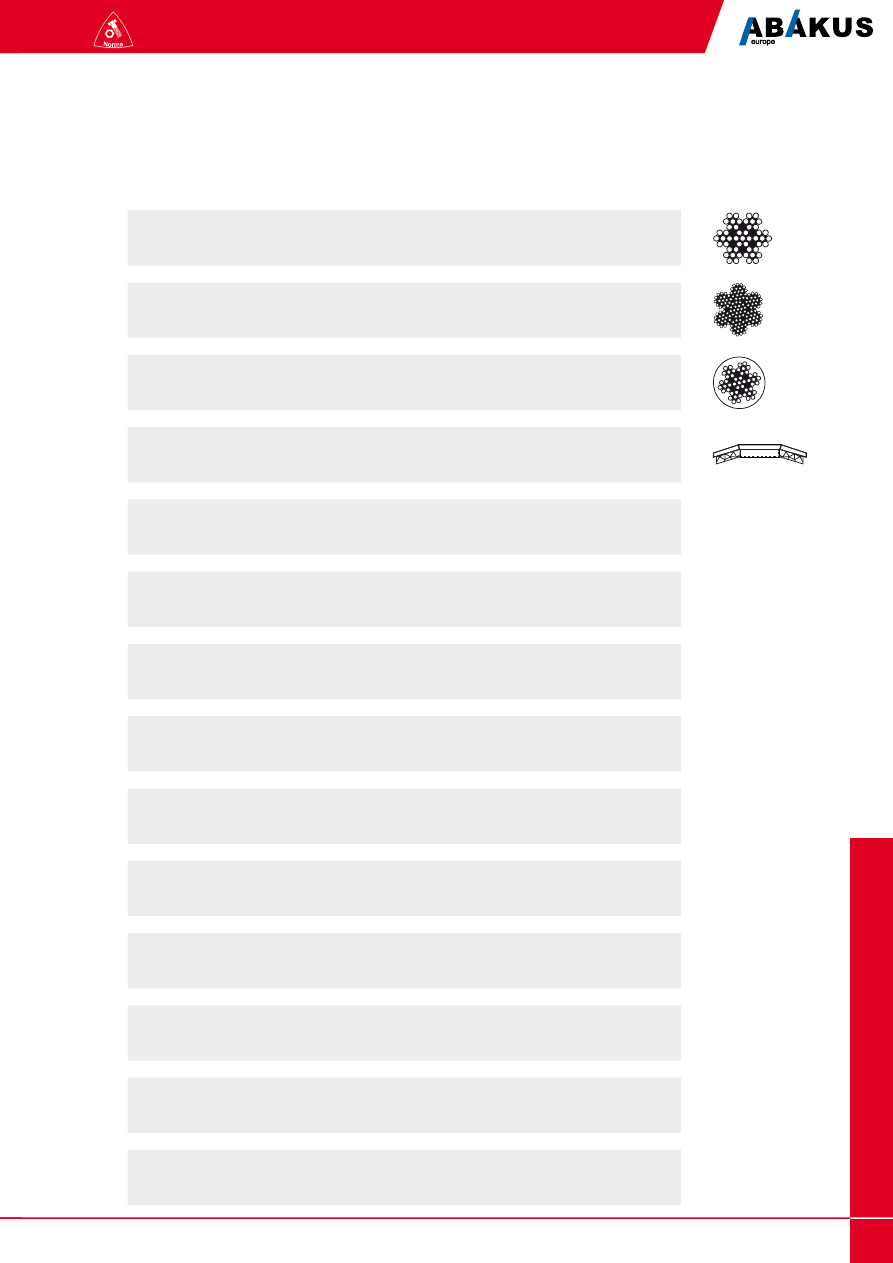

Norma

Strona

Opis

PN

EN

ISO

DIN

138

Lina konstrukcyjna 7 x 7, ze stali

nierdzewnej

139

Lina konstrukcyjna 7 x 19, ze stali

nierdzewnej

139

Lina konstrukcyjna 7 x 7, ze stali

nierdzewnej w powłoce PCV

140

Podkładka EPDM

indeks produktów

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

18

Norma

DIN 1

EN 22339

ISO 2339

PN 85020

l 8

0,006

0,012

0,028

0,062

0,088

0,125

0,347

0,602

3,880

2,190

10

0,008

0,016

0,024

0,071

0,102

0,178

0,295

0,659

1,230

2,480

12

0,010

0,021

0,040

0,081

0,115

0,200

0,347

0,717

1,310

2,760

14

0,011

0,024

0,047

0,091

0,129

0,223

0,382

0,776

1,400

3,120

16

0,014

0,030

0,053

0,102

0,144

0,272

0,418

0,835

1,600

3,490

18

0,016

0,034

0,060

0,113

0,158

0,272

0,455

0,950

1,780

3,880

20

0,038

0,068

0,124

0,173

0,297

0,493

1,030

2,020

4,250

22

0,044

0,075

0,135

0,188

0,322

0,532

1,170

2,270

5,040

24

0,048

0,083

0,147

0,204

0,347

0,570

1,340

2,530

5,850

26

0,054

0,091

0,159

0,220

0,373

0,651

1,470

2,780

6,700

28

0,098

0,184

0,255

0,428

0,730

1,630

3,320

7,570

30

0,108

0,210

0,288

0,484

0,835

1,970

3,880

32

0,126

0,335

0,556

0,945

2,430

4,450

34

0,383

0,631

1,060

2,840

5,050

36

0,712

1,180

3,250

40

0,794

1,420

45
50
55
60
70
80
90

100

200

200

200

200

200

100

100

100

50

50

r

Kołek stożkowy

A2 / A4

d

1

1,5

2

2,5

3

4

5

6

8

10

c

0,12

0,2

0,25

0,3

0,4

0,5

0,63

0,8

1

1,2

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

19

Norma

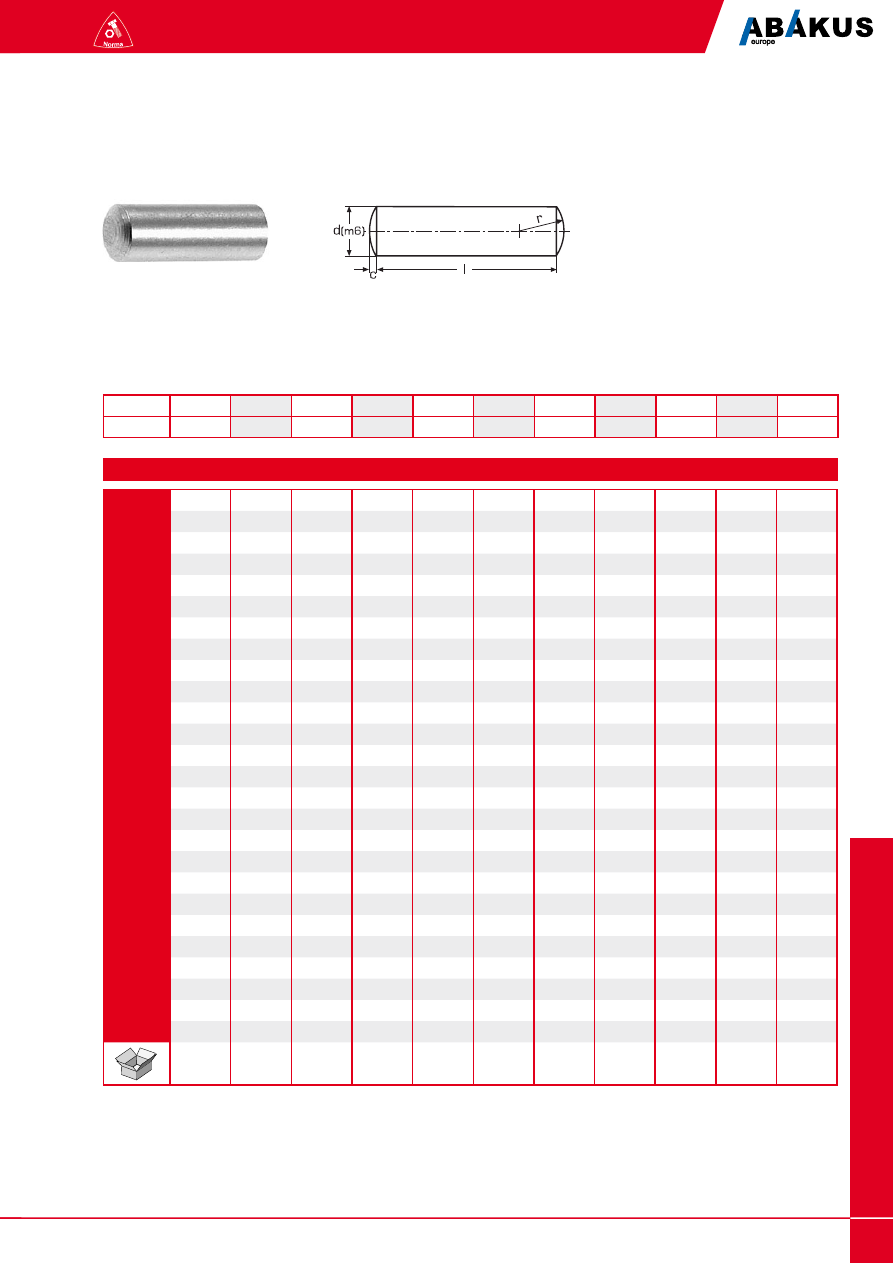

DIN 7

EN 22338

ISO 2338

PN 85021

Kołek walcowy

A2 / A4

l 3

0,002

0,023

0,011

0,017

0,025

0,044

0,088

0,153

0,358

0,824

1,200

4

0,003

0,009

0,013

0,020

0,030

0,064

0,102

0,197

0,437

0,947

1,380

5

0,003

0,007

0,016

0,024

0,038

0,092

0,133

0,241

0,516

1,093

1,920

6

0,004

0,009

0,158

0,032

0,050

0,110

0,170

3,036

0,616

1,223

2,280

8

0,005

0,011

0,025

0,040

0,060

0,123

0,195

0,342

0,700

1,320

2,816

10

0,006

0,014

0,030

0,047

0,069

0,144

0,226

0,373

0,785

1,560

3,000

12

0,008

0,017

0,035

0,055

0,080

0,163

0,257

0,430

0,900

1,800

3,360

14

0,009

0,019

0,040

0,063

0,090

0,183

0,288

0,461

1,014

2,111

3,720

16

0,010

0,022

0,045

0,071

0,104

0,209

0,319

0,550

1,187

2,335

4,170

18

0,024

0,050

0,078

0,117

0,243

0,380

0,640

1,300

2,550

4,620

20

0,028

0,055

0,094

0,135

0,282

0,453

0,730

1,504

29,042

5,520

24

0,032

0,060

0,109

0,161

0,321

0,503

0,819

1,660

3,170

6,410

28

0,038

0,065

0,110

0,179

0,360

0,574

0,908

1,810

3,790

7,300

30

0,044

0,119

0,201

0,409

0,640

1,039

2,010

4,410

8,210

32

0,128

0,223

0,703

1,130

2,400

5,065

9,100

36

0,797

1,376

2,800

5,696

40

0,940

1,570

3,315

6,270

45

2,230

50
55
60
70
80
90

100
120

1000

1000

1000

500

500

500

200

100

100

100

100

d

1

1,5

2

2,5

3

4

5

6

8

10

12

c

0,15

0,23

0,3

0,4

0,45

0,6

0,75

0,9

1,2

1,5

1,8

r

1,0

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

20

Norma

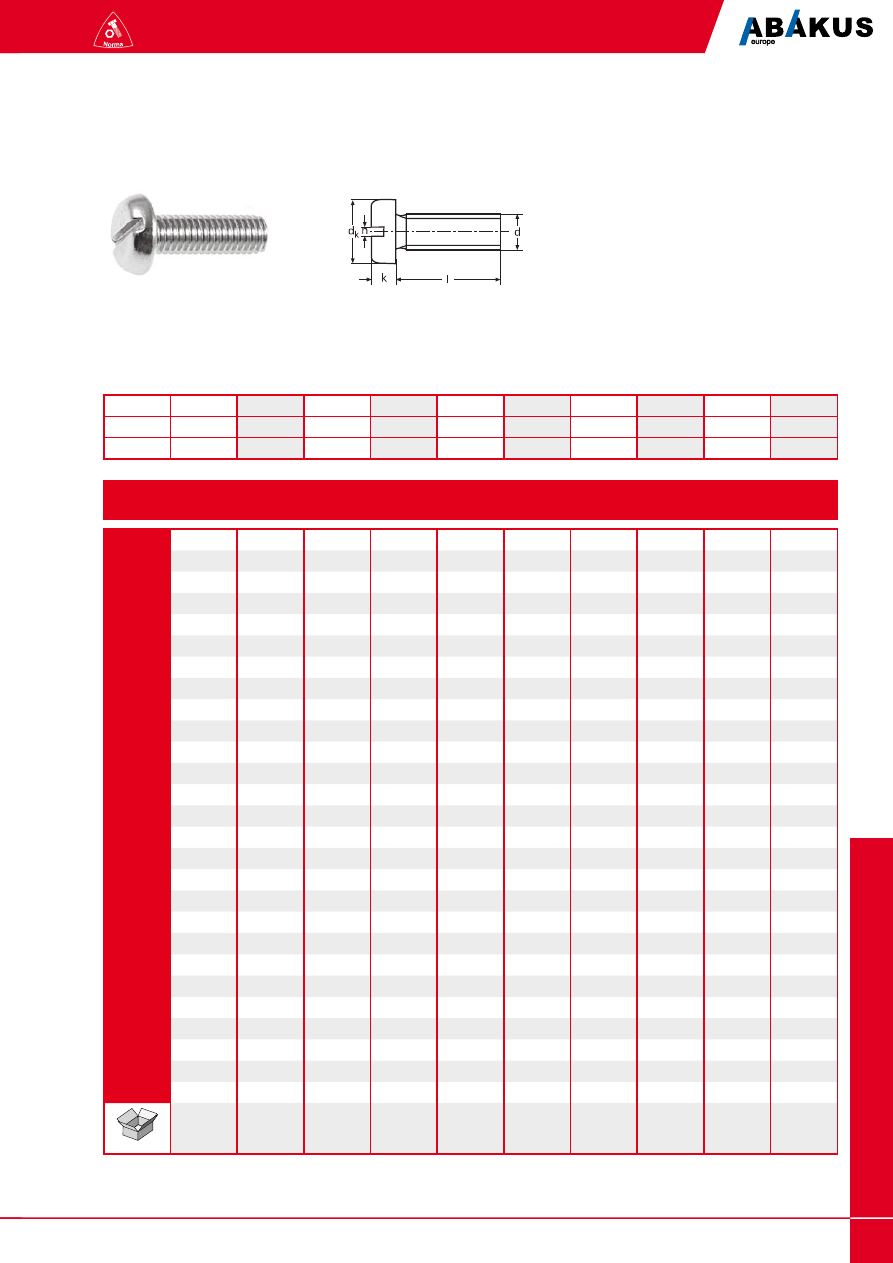

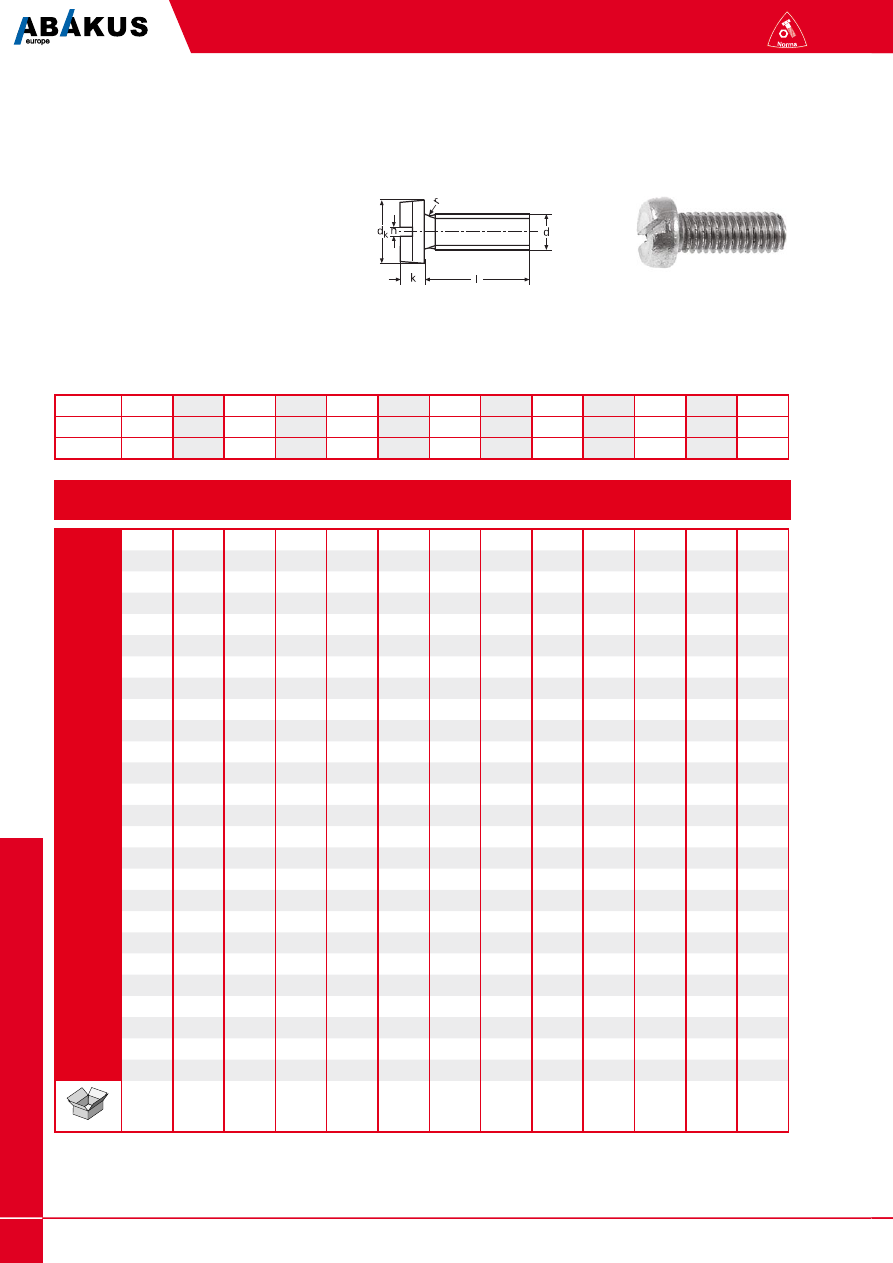

DIN 84

EN 21207

ISO 1207

PN 82217

l 2

0,009

0,008

0,016

0,027

0,166

0,079

0,380

0,206

0,356

0,785

1,560

3

0,009

0,018

0,024

0,030

0,034

0,052

0,084

0,109

0,230

0,392

0,849

1,660

4

0,010

0,020

0,027

0,033

0,037

0,056

0,097

0,117

0,255

0,427

0,913

1,760

5

0,012

0,022

0,029

0,036

0,040

0,060

0,108

0,133

0,280

0,462

0,977

1,860

6

0,014

0,025

0,031

0,042

0,044

0,069

0,120

0,147

0,305

0,498

1,040

2,110

8

0,016

0,029

0,037

0,048

0,050

0,078

0,144

0,163

0,330

0,534

1,100

2,360

10

0,019

0,033

0,042

0,054

0,057

0,087

0,168

0,179

0,354

0,569

1,260

2,610

12

0,021

0,036

0,047

0,060

0,063

0,096

0,198

0,195

0,378

0,604

1,420

2,860

14

0,023

0,040

0,066

0,104

0,228

0,210

0,402

0,656

1,580

3,110

16

0,026

0,044

0,057

0,072

0,076

0,113

0,257

0,225

0,440

0,710

1,740

3,360

18

0,048

0,078

0,122

0,287

0,240

0,467

0,745

1,890

3,610

20

0,050

0,067

0,084

0,090

0,131

0,360

0,264

0,502

0,825

2,060

3,860

22

0,050

0,093

0,144

0,287

0,562

0,920

2,210

4,110

25

0,059

0,102

0,157

0,302

0,625

1,000

2,370

4,360

40

0,166

0,341

0,688

1,090

2,520

4,860

45

0,188

0,380

0,750

1,180

2,680

5,360

50

0,210

0,417

0,812

1,270

2,830

5,860

55

0,232

0,427

0,874

1,338

2,980

60

0,254

0,495

0,936

1,423

3,610

65

0,224

0,502

0,998

1,400

3,575

70

0,300

0,580

1,060

1,630

3,575

75

0,617

1,122

1,829

80

0,682

1,184

1,829

85

0,697

1,262

1,900

90

0,777

1,370

1,900

100

0,840

1000

1000

1000

1000

1000

1000

1000

1000

1000

od l25

500

500

od l25

200

200

od l35

100

100

100

Wkręt z łbem walcowym z

nacięciem płaskim
A2 / A4

d

M

1,4

M

1,6

M

2

M

2,3

M

2,5

M

2,6

M

3

M

3,5

M

4

M

5

M

6

M

8

M

10

n

0,3

0,4

0,5

0,6

0,6

0,6

0,8

1,0

1,2

1,2

1,6

2,0

2,5

k

0,9

1,0

1,3

1,5

1,6

1,7

2,0

2,4

2,6

3,3

3,9

5,0

6,0

dk

2,6

3,0

3,8

4,4

4,5

5,0

5,5

6,0

7,0

8,5

10,0

13,0

16,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

21

Norma

DIN 85

EN 21580

ISO 1580

PN 82219

Wkręt z łbem walcowym

z nacięciem płaskim

A2 / A4

l 3

0,027

0,045

0,046

4

0,030

0,018

0,030

0,050

5

0,034

0,020

0,033

0,055

0,083

0,116

6

0,038

0,021

0,036

0,059

0,089

0,124

0,227

0,360

8

0,025

0,042

0,068

0,100

0,139

0,252

0,402

10

0,029

0,048

0,077

0,112

0,155

0,276

0,437

0,938

12

0,033

0,054

0,086

0,124

0,170

0,300

0,472

1,000

14

0,095

0,095

0,095

0,186

0,325

0,510

16

0,040

0,066

0,103

0,148

0,201

0,350

0,546

1,120

2,020

18

0,112

0,112

0,217

0,375

0,579

1,190

20

0,048

0,078

0,121

0,172

0,232

0,400

0,614

1,260

2,220

22

0,130

0,248

0,425

0,649

25

0,143

0,143

0,202

0,271

0,462

0,701

1,410

2,470

28

0,156

0,310

0,753

30

0,165

0,232

0,348

0,524

0,790

1,570

2,720

35

0,187

0,387

0,586

0,878

1,730

2,970

40

0,209

0,292

0,426

0,648

0,915

1,890

3,220

45

0,183

0,464

0,710

1,050

2,050

3,470

50

0,183

0,502

0,772

1,140

2,210

3,720

55

0,531

0,834

1,230

2,370

3,970

60

0,896

1,320

2,530

4,220

65

0,958

1,410

2,690

4,470

70

1,020

0,748

2,850

4,720

75

1,590

3,010

4,970

80

1,144

1,680

3,170

5,220

90

1,278

1,860

3,490

100

1,544

2,280

4,420

5,220

1000

1000

1000

1000

1000

1000

od l25

500

500

od l25

200

200

od l35

100

100

100

d

M

1,6

M

2

M

2,5

M

3

M

3,5

M

4

M

5

M

6

M

8

M

10

n

0,4

0,5

0,6

0,8

1,0

1,2

1,2

1,6

2,0

2,5

k

1,0

1,3

1,6

1,8

2,1

2,4

3,0

3,6

4,8

6,0

dk

3,2

4,0

5,0

6,0

7,0

8,0

10,0

12,0

16,0

20,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

22

Norma

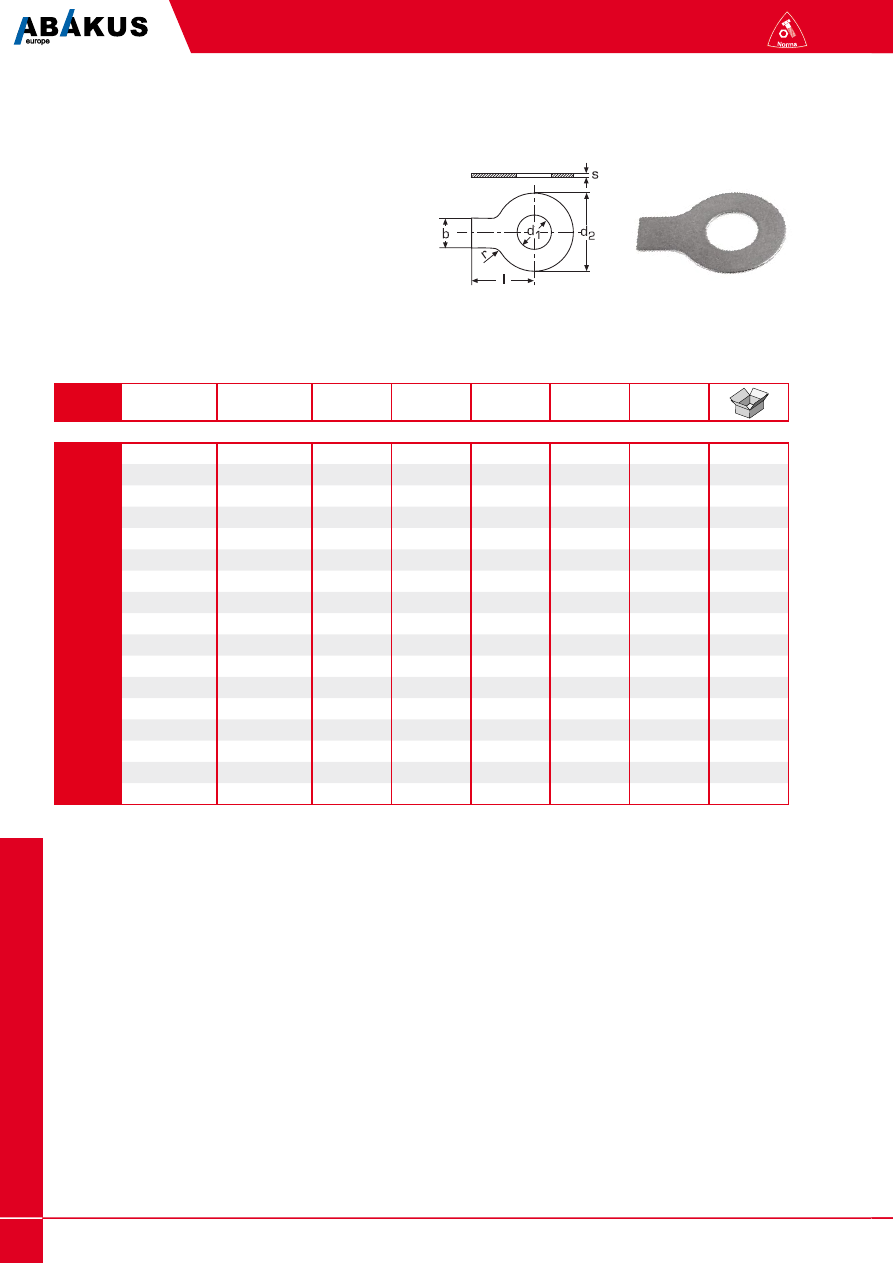

DIN 93

PN 82021

Podkładka odginana

A2 / A4

4,3

M4

0,049

5,0

14,0

14,0

0,38

2,5

200

5,3

M5

0,105

6,0

17,0

16,0

0,5

2,5

200

6,4

M6

0,121

7,0

19,0

18,0

0,5

4,0

200

8,4

M8

0,232

8,0

22,0

20,0

0,75

4,0

100

10,5

M10

0,313

10,0

26,0

22,0

1,0

4,0

100

13,0

M12

0,600

12,0

30,0

28,0

1,0

6,0

100

15,0

M14

0,700

12,0

33,0

28,0

1,0

10,0

100

17,0

M16

0,850

15,0

36,0

32,0

1,0

10,0

100

19,0

M18

1,100

18,0

40,0

36,0

1,0

10,0

100

21,0

M20

1,100

18,0

42,0

36,0

1,0

10,0

50

23,0

M22

1,480

20,0

50,0

42,0

1,0

10,0

50

25,0

M24

1,420

20,0

50,0

42,0

1,6

10,0

50

28,0

M27

3,100

23,0

58,0

48,0

1,6

10,0

50

31,0

M30

3,630

26,0

63,0

52,0

1,6

16,0

50

34,0

M33

4,200

28,0

68,0

56,0

1,6

16,0

20

37,0

M36

5,130

30,0

75,0

60,0

1,6

16,0

20

40,0

M39

5,970

32,0

82,0

64,0

1,6

16,0

10

d1

dla

gwintu

waga

100 szt. (kg)

b

d2

l

s

r

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

23

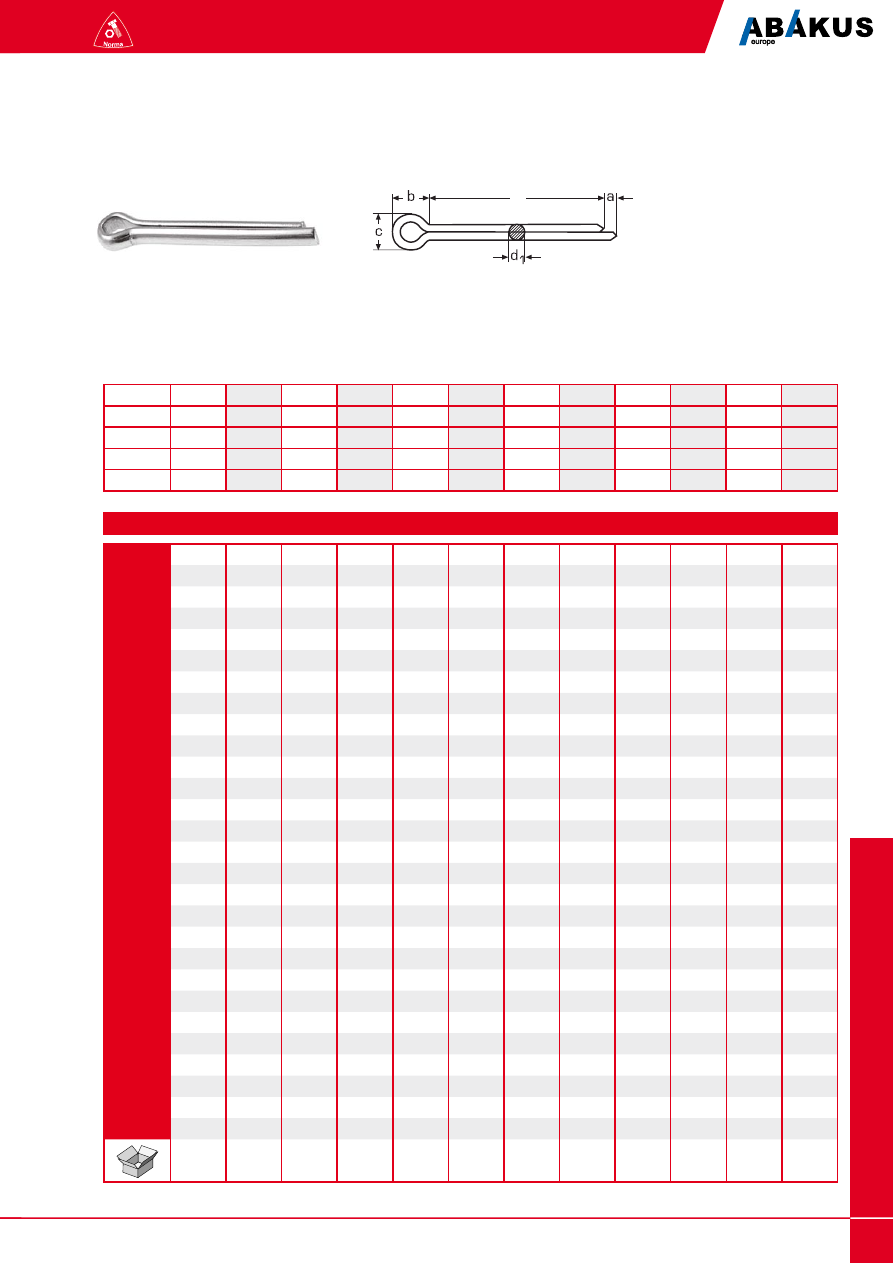

Norma

DIN 94

ISO 1580

PN 82219

Zawleczka

A2 / A4

l 4

0,002

0,004

0,006

0,016

5

0,003

0,005

0,007

0,018

6

0,003

0,005

0,008

0,019

7

0,004

0,006

0,009

0,021

8

0,004

0,006

0,010

0,022

10

0,005

0,008

0,012

0,025

0,045

0,109

12

0,006

0,010

0,014

0,028

0,051

0,062

14

0,006

0,011

0,016

0,031

0,057

16

0,008

0,013

0,018

0,034

0,063

0,091

0,170

0,374

18

0,010

0,015

0,020

0,037

0,069

0,100

0,222

0,430

20

0,012

0,017

0,022

0,040

0,075

0,109

0,216

0,349

0,700

22

0,014

0,019

0,024

0,043

0,081

0,118

0,228

0,374

0,720

25

0,017

0,023

0,027

0,047

0,090

0,131

0,252

0,400

0,761

28

0,020

0,025

0,030

0,051

0,098

0,145

0,276

0,449

0,804

32

0,024

0,029

0,034

0,056

0,110

0,164

0,307

0,500

0,890

1,740

3,000

36

0,028

0,033

0,038

0,061

0,122

0,180

0,339

0,549

0,976

1,590

3,193

40

0,032

0,037

0,042

0,066

0,134

0,200

0,371

0,600

1,060

1,720

2,970

45

0,037

0,042

0,054

0,072

0,149

0,217

0,411

0,661

1,170

1,890

3,723

50

0,068

0,117

0,164

0,243

0,451

0,724

1,280

2,060

3,420

56

0,270

0,500

0,800

1,400

2,260

3,800

63

0,302

0,555

0,867

1,560

2,500

4,180

71

0,338

0,620

0,986

1,730

2,770

4,620

80

0,378

0,691

1,100

1,920

3,070

5,120

90

0,771

1,220

2,130

3,410

5,670

10,100

100

0,851

1,350

2,350

3,750

6,220

11,100

112

2,610

4,150

6,600

12,200

125

2,890

4,590

7,590

13,400

140

5,100

8,420

14,800

500

500

500

500

500

500

200

200

100

100

50

25

d

1

1,2

1,6

2

2,5

3,2

4

5

6,3

8

10

13

a max

1,6

2,5

2,5

2,5

2,5

3,2

4,0

4,0

4,0

4,0

6.3

6.3

a min

0,8

1,25

1,25

1,25

1,25

1,6

2,0

2,0

2,0

2,0

3,2

3,2

b~

3,0

3,0

3,2

4,0

5,0

6,4

8,0

10,0

12,6

16,0

20,0

26,0

c min

1,6

1,7

2,4

3,2

4,0

5,1

6,5

8,0

10,3

13,1

16,6

21,7

c max

1,8

2,0

2,8

3,6

4,6

5,8

7,4

9,2

11,8

15,0

19,0

24,8

l

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

24

Norma

DIN 95

PN 82504

Wkręt do drewna z łbem

soczewkowym, z nacięciem

płaskim

A2 / A4

l 10

10,100

0,065

0,098

12

11,100

0,074

0,122

0,127

16

12,200

0,092

0,150

0,158

0,189

0,229

20

13,400

0,110

0,179

0,189

0,227

0,277

0,420

25

14,800

0,135

0,211

0,227

0,276

0,337

0,483

0,505

30

0,159

0,244

0,266

0,326

0,400

0,538

0,590

1,235

35

0,182

0,274

0,305

0,375

0,456

0,583

0,675

1,335

40

0,206

0,306

0,345

0,422

0,516

0,638

0,760

1,425

45

0,337

0,378

0,473

0,575

0,685

0,845

1,520

50

0,417

0,522

0,635

0,775

0,929

1,620

55
60

0,504

0,622

0,757

0,865

1,100

1,820

65

0,820

70

0,580

0,877

1,045

1,270

2,030

75

0,920

2,140

80

1,000

1,450

2,250

90

1,120

1,540

2,480

100

1,300

1,715

2,700

110
120

2,160

500

200

200

200

200

200

100

100

100

d

2,5

3

3,5

4

4,5

5

5,5

6

8

n

0,6

0,8

0,8

1,0

1,0

1,2

1,2

1,6

2,0

f~

0,6

0,75

0,9

1,0

1,1

1,25

1,4

1,5

2,0

k

1,5

1,65

1,93

2,2

2,35

2,5

2,75

3,0

4,0

dk

4,7

5,6

6,5

7,5

8,3

9,2

10,2

11,0

14,5

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

25

Norma

DIN 96

PN 82505

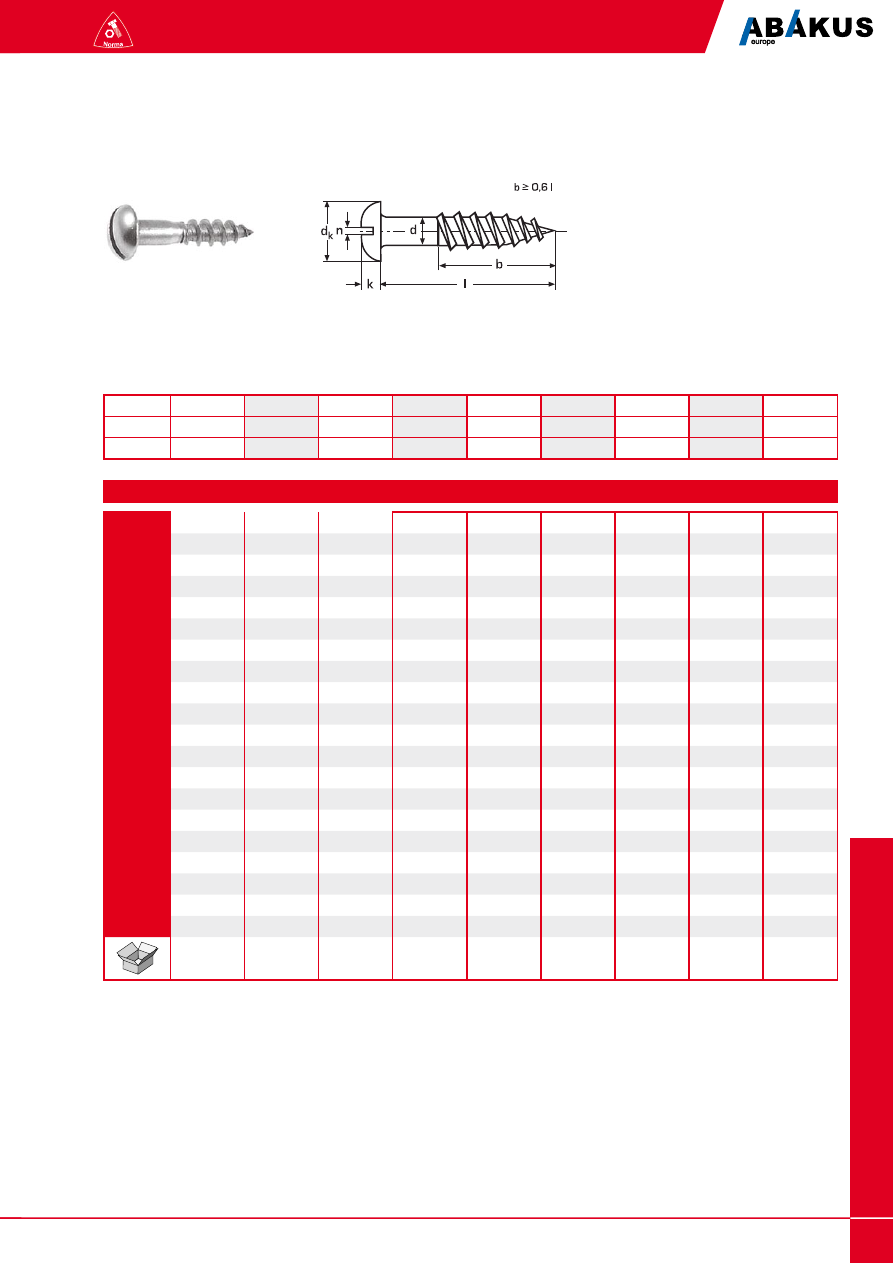

Wkręt do drewna

z łbem kulistym z

nacięciem płaskim

A2 / A4

I 10

0,046

0,076

0,103

12

0,052

0,086

0,116

0,163

16

0,064

0,104

0,141

0,193

0,251

0,331

20

0,076

0,123

0,168

0,224

0,288

0,378

0,583

25

0,091

0,147

0,198

0,262

0,337

0,437

0,560

0,666

30

0,170

0,229

0,301

0,385

0,500

0,640

0,750

1,070

35

0,194

0,260

0,339

0,434

0,555

0,800

0,833

40

0,218

0,291

0,377

0,483

0,614

0,880

0,917

45

0,322

0,412

0,531

0,673

0,960

1,000

50

0,353

0,450

0,580

0,732

1,080

1,450

55
60

0,526

0,677

0,854

1,120

1,250

1,660

65

0,722

0,913

1,200

70

0,600

0,777

0,972

1,280

1,420

1,770

75

1,094

1,510

80

1,216

1,420

1,600

1,990

90

1,466

1,580

1,770

2,210

100

1,716

1,760

1,940

2,430

110

2,110

120

2,280

2,888

500

200

200

200

200

200

100

100

100

d

2,5

3

3,5

4

4,5

5

5,5

6

8

n

1,6

2,5

2,5

2,5

2,5

3,2

4,0

4,0

4,0

k

0,8

1,25

1,25

1,25

1,25

1,6

2,0

2,0

2,0

dk

3,0

3,0

3,2

4,0

5,0

6,4

8,0

10,0

16,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

26

Norma

DIN 97

PN 82503

Wkręt do drewna z łbem stożkowym

z nacięciem płaskim

A2 / A4

l 10

0,037

0,060

0,079

0,106

12

0,043

0,070

0,091

0,118

16

0,055

0,088

0,117

0,149

0,185

0,231

20

0,067

0,106

0,143

0,179

0,222

0,278

0,345

0,412

25

0,082

0,130

0,173

0,217

0,271

0,337

0,415

0,496

30

0,154

0,204

0,255

0,319

0,400

0,490

0,580

35

0,177

0,235

0,294

0,368

0,455

0,663

1,180

40

0,201

0,266

0,332

0,417

0,514

0,630

0,746

1,340

45

0,298

0,366

0,465

0,573

0,694

0,829

50

0,329

0,405

0,514

0,632

0,764

0,912

1,650

60

0,481

0,611

0,754

0,904

1,080

1,430

1,960

65

0,660

0,813

0,976

1,165

70

0,557

0,708

0,872

1,047

1,250

2,270

75

0,931

1,200

1,340

80

0,990

1,350

1,430

2,570

90

1,108

1,610

2,233

2,870

100

1,499

1,650

1,790

3,170

110

1,970

2,700

3,470

120

2,150

3,770

130

4,070

140

4,371

150

4,670

500

200

200

200

200

200

100

100

100

100

d

2,5

3

3,5

4

4,5

5

5,5

6

7

8

n

0,6

0,8

0,8

1,0

1,0

1,2

1,2

1,6

2,0

2,0

k

1,5

1,65

1,93

2,2

2,35

2,5

2,75

3,0

3,5

4,0

dk

4,7

5,6

6,5

7,5

8,3

9,2

10,2

11,0

12,5

14,5

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

27

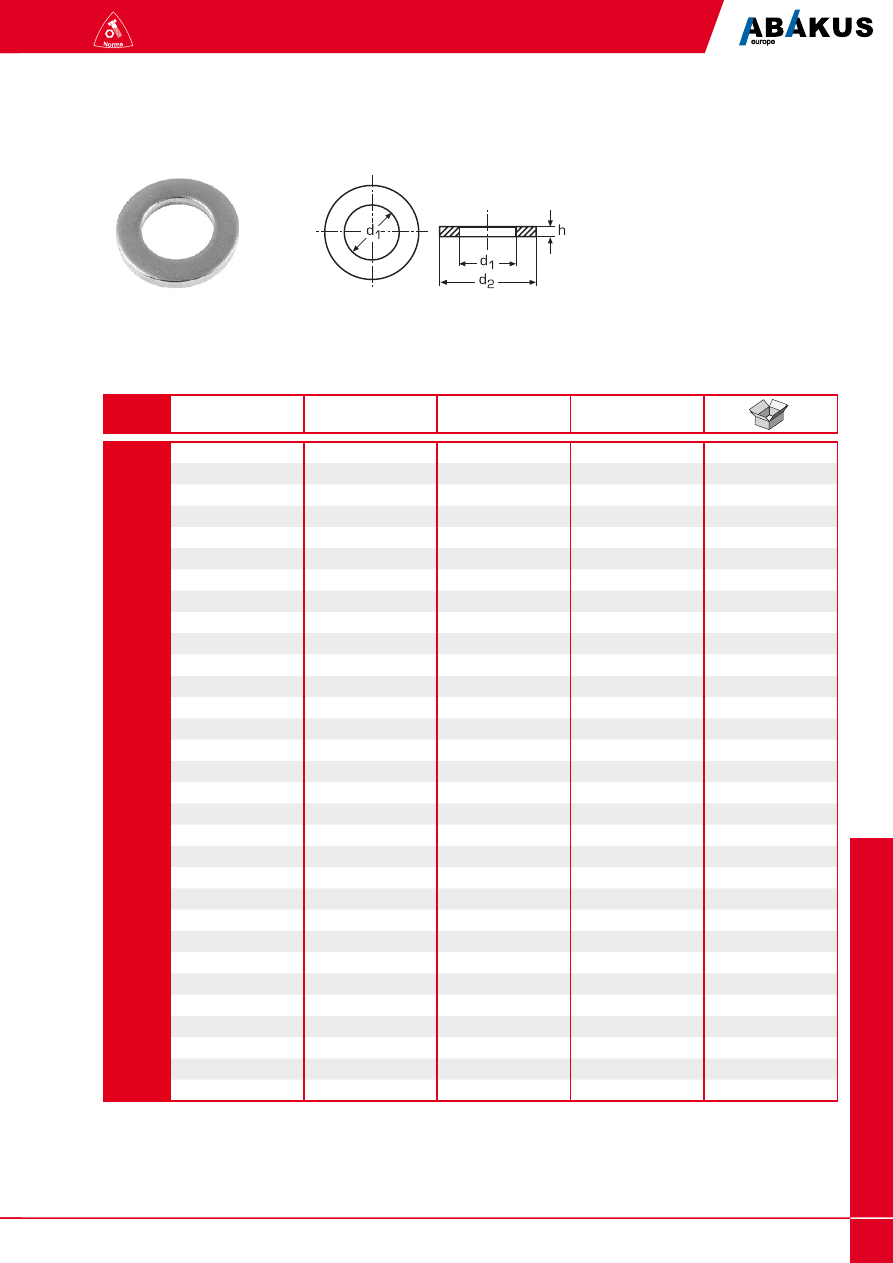

Norma

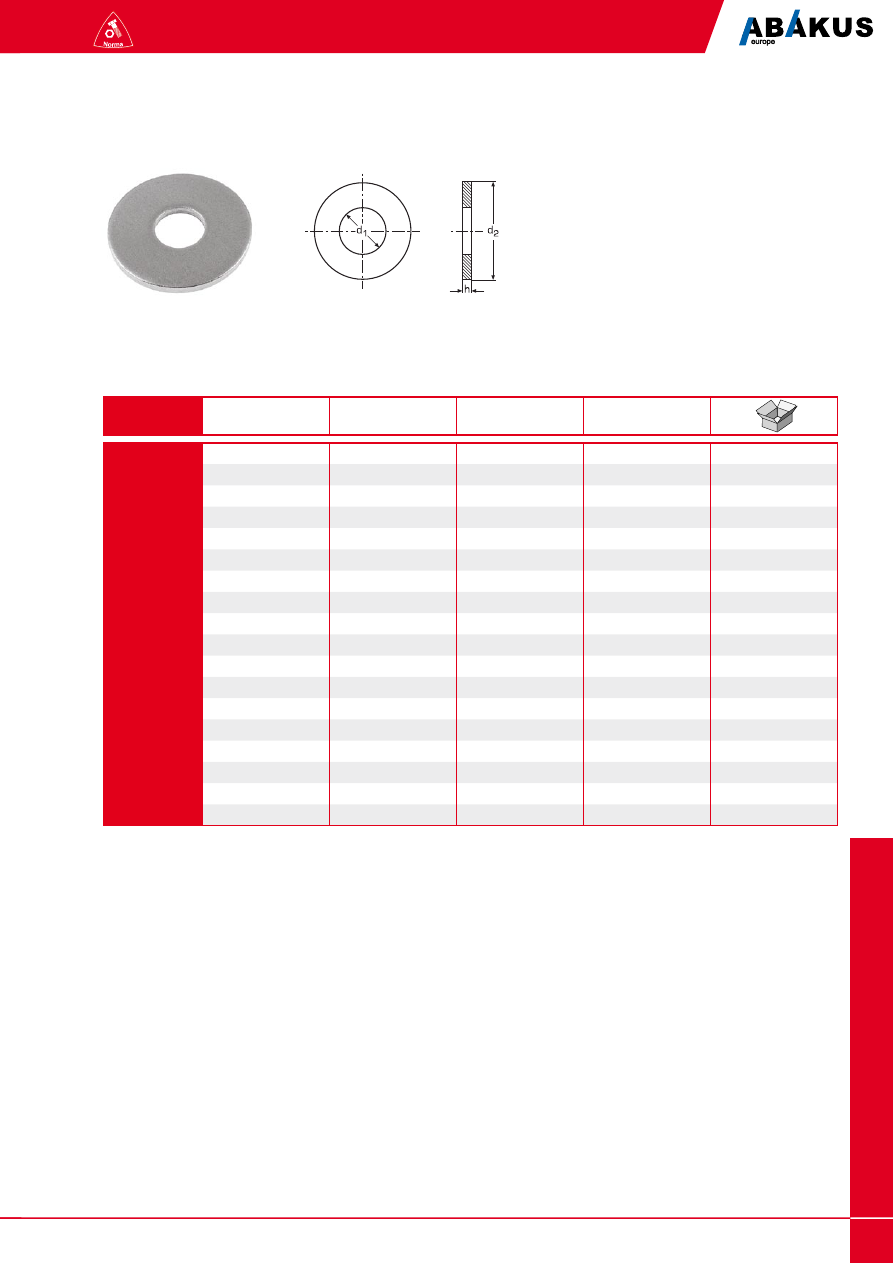

DIN 125

Podkładka płaska

Forma A

A2 / A4

1,7

M 1,6

0,003

4,0

0,3

1000

1,8

M1,7

0,003

5,0

0,3

1000

2,2

M 2

0,004

5,0

0,3

1000

2,5

M 2,3

0,009

6,0

0,5

1000

2,7

M 2,5

0,009

6,0

0,5

1000

2,8

M 2,6

0,013

7,0

0,5

1000

3,2

M 3

0,012

7,0

0,5

1000

3,7

M 3,5

0,016

8,0

0,5

1000

4,3

M 4

0,031

9,0

0,8

1000

5,3

M 5

0,044

10,0

1,0

1000

6,4

M 6

0,010

12,0

1,6

1000

7,4

M 7

1,040

14,0

1,6

1000

8,4

M 8

1,081

16,0

1,6

500

10,5

M 10

0,360

20,0

2,0

500

13

M 12

0,632

24,0

2,5

500

15

M 14

0,860

28,0

2,5

200

17

M 16

1,131

30,0

3,0

200

19

M 18

1,470

34,0

3,0

200

21

M 20

1,720

37,0

3,0

200

23

M 22

1,831

39,0

3,0

100

25

M 24

3,230

44,0

4,0

100

28

M 27

4,232

50,0

4,0

50

31

M 30

5,360

56,0

4,0

25

34

M 33

7,530

60,0

5,0

25

37

M 36

9,210

66,0

5,0

10

40

M 39

13,300

72,0

6,0

10

43

M 42

18,3001

78,0

7,0

10

46

M 45

22,000

85,0

7,0

10

50

M 48

29,400

92,0

8,0

10

52

M 50

28,400

92,0

8,0

10

54

M 52

33,000

98,0

8,0

10

d1

dla gwintu

waga

100 szt. (kg)

d2

h

EN 27089

ISO 7089

PN 82006

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

28

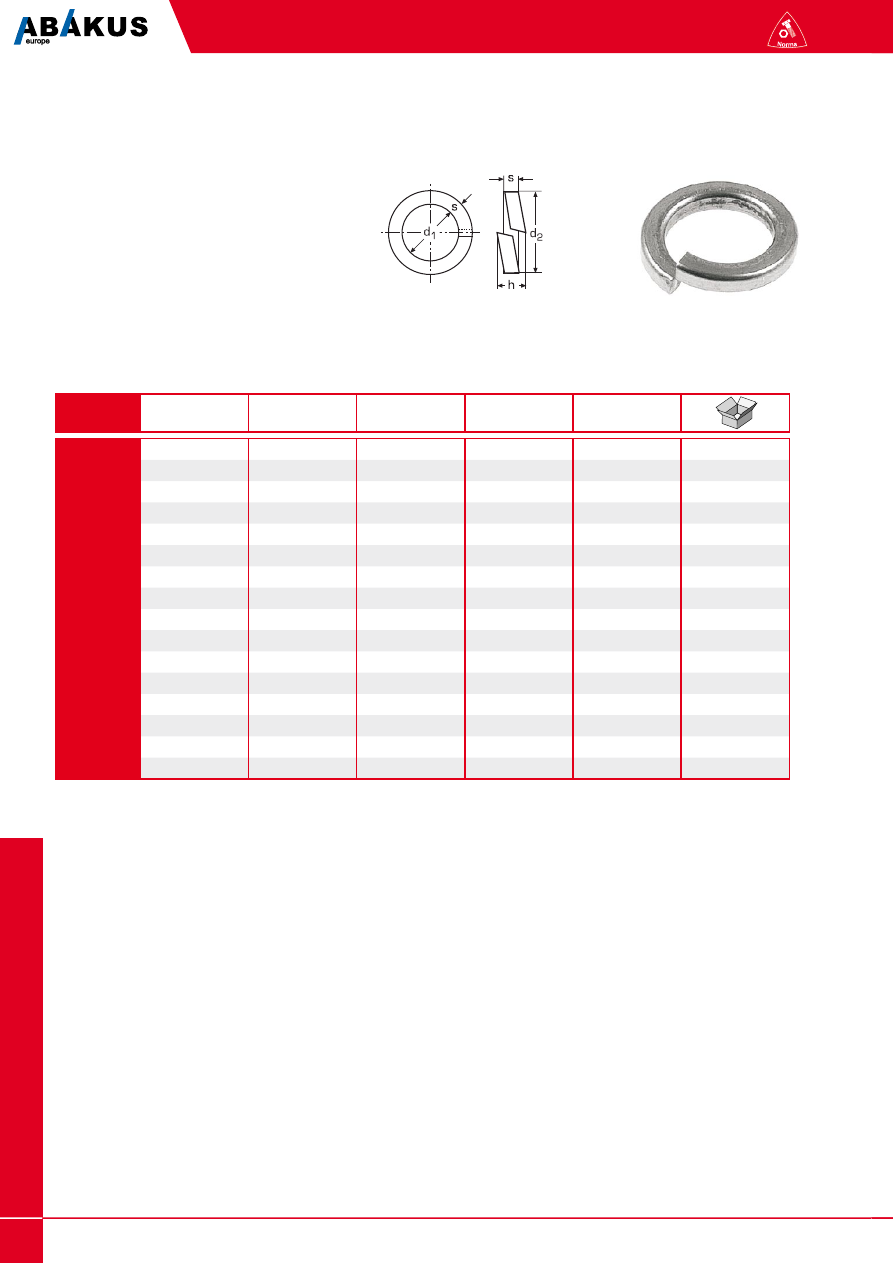

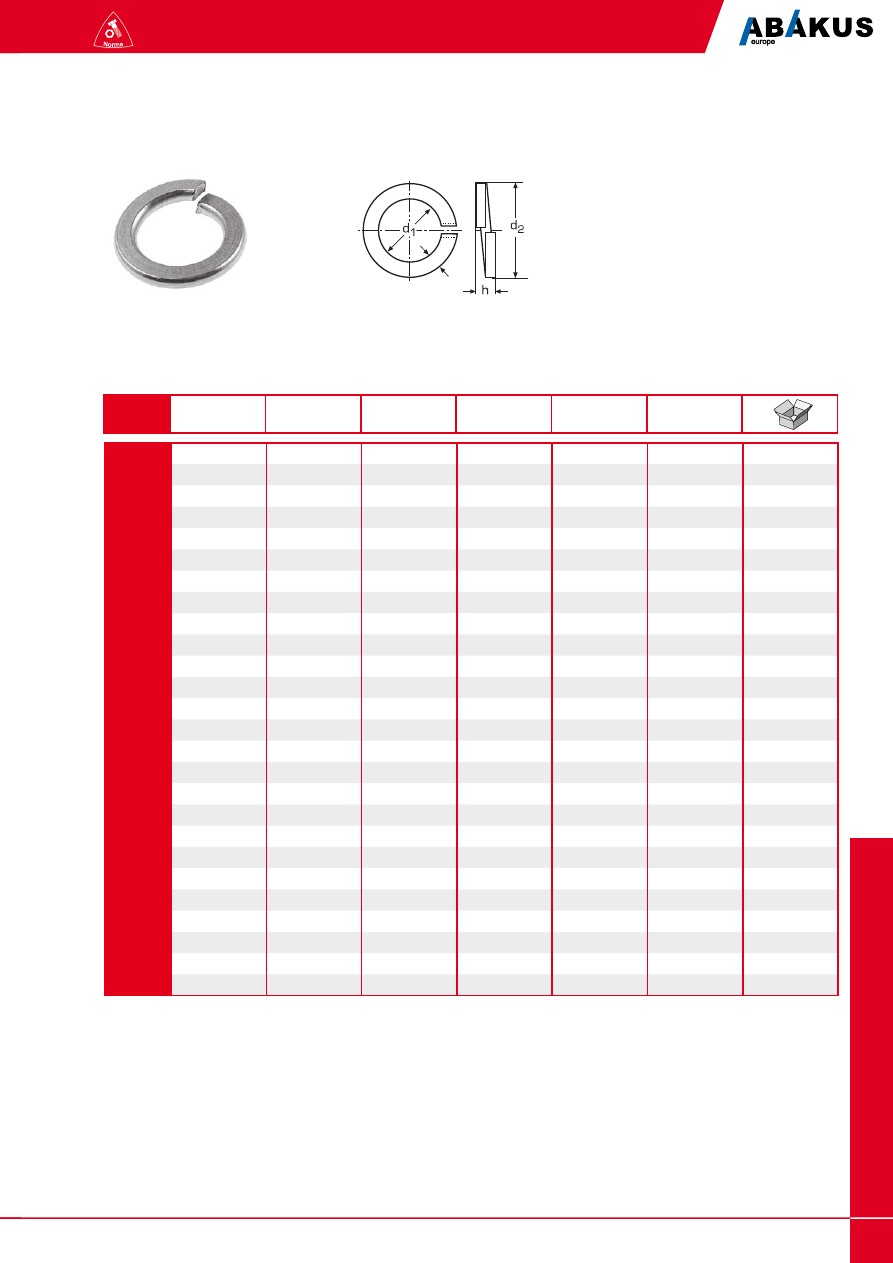

Norma

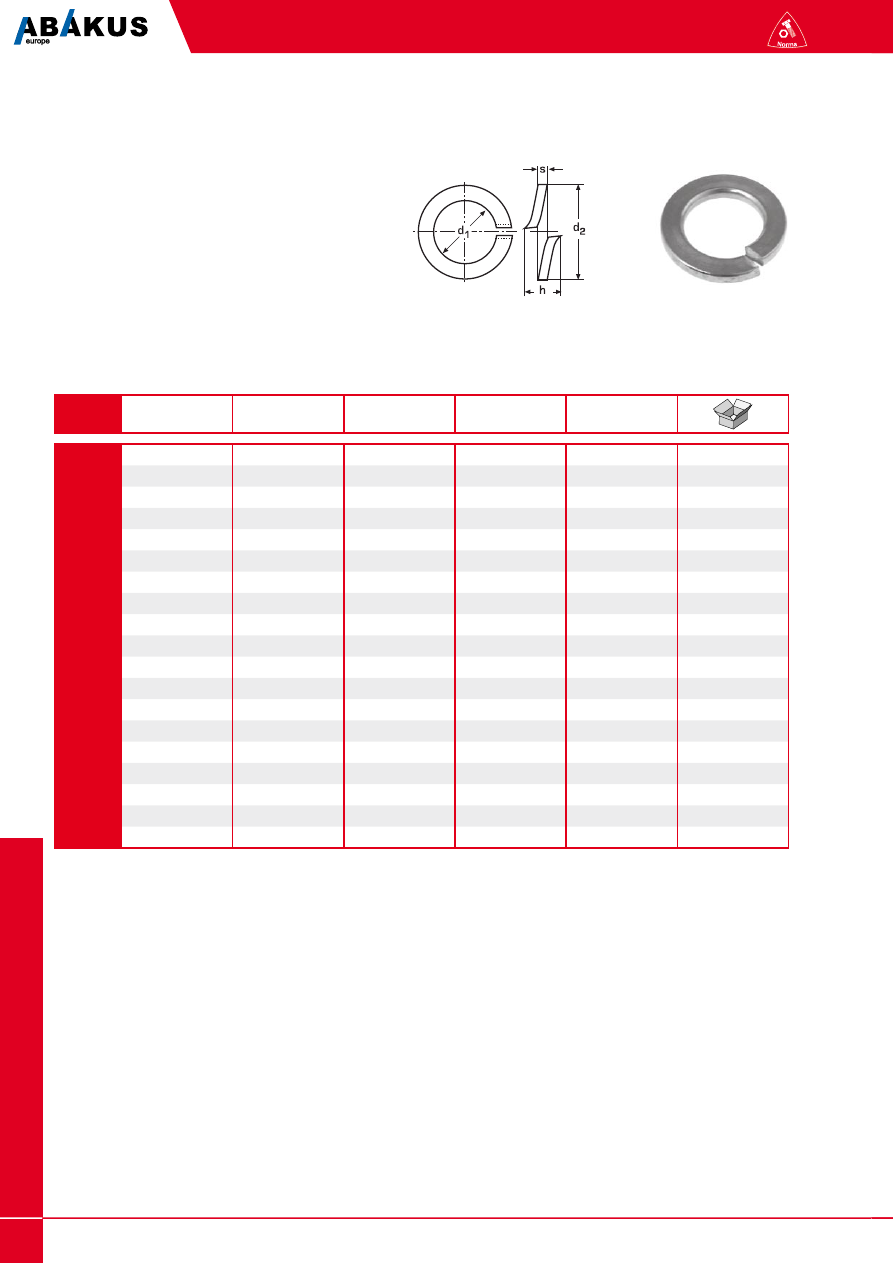

DIN 127

PN 82008

Podkładka sprężysta

Forma A

A2 / A4

2

M 2

0,003

4,4

-

0,5

1000

3

M 3

0,011

6,2

1,9

0,8

1000

3,5

M 3,5

0,012

6,7

1,9

0,8

1000

4

M 4

0,018

7,6

2,1

0,9

1000

5

M 5

0,036

9,2

2,7

1,2

1000

6

M 6

0,083

11,8

3,6

1.6

1000

7

M 7

0,083

12,8

3,6

1,6

1000

8

M 8

0,160

14,8

4,6

2

1000

10

M 10

0,253

18,1

5

2,2

1000

12

M 12

0,382

21,1

5,8

2,5

500

14

M 14

0,601

24,1

6,8

3

200

16

M 16

0,891

27,4

7,8

3,5

250

18

M 18

0,973

29,4

7,8

3,5

250

20

M 20

1,520

33,6

8,8

4

100

22

M 22

1,650

35,9

8,8

4

100

24

M 24

2,620

40

11

5

100

27

M 27

2,806

43

11

5

50

30

M 30

4,430

48,2

13,6

6

50

33

M 33

6,300

55,2

13,6

6

50

d1

dla gwintu

waga

100 szt. (kg)

d2

h min.

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

29

Norma

DIN 127

PN 82008

Podkładka sprężysta

Forma B

A2 / A4

d1

dla gwintu

waga

100 szt. (kg)

d2

h min.

b

s

b

2,1

M 2

0,005

4,4

1,0

0,9

0,5

1000

2,3

M 2,2

0,005

4,8

1,2

1,0

0,6

1000

2,6

M 2,5

0,005

5,1

1,2

1,0

0,6

1000

3,1

M 3

0,011

6,2

1,6

1,3

0,8

1000

3,6

M 3,5

0,014

6,7

1,6

1,3

0,8

1000

4,1

M 4

0,018

7,6

1,8

1,5

0,9

1000

5,1

M 5

0,035

9,2

2,4

1,8

1,2

1000

6,1

M 6

0,071

11,8

3,2

2,5

1,6

1000

7,1

M 7

0,083

12,8

3,5

2,5

1,6

1000

8,1

M 8

0,140

14,8

4,0

3,0

2,0

1000

10,2

M 10

0,210

18,1

4,4

3,5

2,2

1000

12,2

M 12

0,330

21,1

5,0

4,0

2,5

500

14,2

M 14

0,360

24,1

6,0

4,5

3,0

500

16,2

M 16

0,600

27,4

7,0

5,0

3,5

250

18,2

M 18

0,970

29,4

7,0

5,0

3,5

250

20,2

M 20

1,500

33,6

8,0

6,0

4,0

100

22,5

M 22

1,700

35,9

8,0

6,0

4,0

100

24,5

M 24

2,600

40,0

10,0

7,0

5,0

100

27,5

M 27

2,900

43,0

10,0

7,0

5,0

100

30,5

M 30

4,400

48,2

12,0

8,0

6,0

50

33,5

M 33

6,300

55,2

12,0

10,0

6,0

50

36,5

M 36

6,700

58,2

12,0

10,0

6,0

25

39,5

M 39

7,170

61,2

12,0

10,0

6,0

25

42,5

M 42

11,000

68,2

14,0

12,0

7,0

25

45,5

M 45

71,2

14,0

12,0

7,0

25

49,0

M 48

12,300

75,0

14,0

12,0

7,0

25

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

30

Norma

DIN 128

Podkładka płaska

Forma A - wypukła

A2 / A4

A 2

0,003

2,1

4,4

0,7

0,9

0,5

0,9

1000

A 2,3

0,004

2,4

4,9

0,9

1,1

0,6

1,0

1000

A 2,5

0,006

2,6

5,1

0,9

1,1

0,6

1,0

1000

A 2,6

0,007

2,7

5,2

0,9

1,1

0,6

1,0

1000

A 3

0,009

3,1

6,2

1,1

1,3

0,7

1,3

1000

A 3,5

0,010

3,6

6,7

1,1

1,3

0,7

1,3

1000

A 4

0,015

4,1

7,6

1,2

1,4

0,8

1,4

1000

A 5

0,030

5,1

9,2

1,5

1,7

1,0

1,8

1000

A 6

0,071

5,1

11,8

2,0

2,2

1,3

2,5

1000

A 8

0,130

8,1

14,8

2,45

2,75

1,6

3,0

1000

A 10

0,211

10,2

18,1

2,85

3,15

1,8

3,5

1000

A 12

0,320

12,2

21,1

3,35

3,65

2,1

4,0

500

A 14

0,480

14,2

24,1

3,9

4,3

2,4

4,9

500

A 16

0,700

16,2

27,4

4,5

5,1

2,8

5,0

250

A 18

0,780

18,2

29,4

4,5

5,1

2,8

5,0

250

A 20

1,220

20,2

33,6

5,1

5,9

3,2

6,0

100

A 22

1,330

22,5

35,9

5,1

5,9

3,2

6,0

200

A 24

2,150

24,5

40,0

6,5

7,5

4,0

7,0

100

A 27

2,370

27,5

43,0

6,5

7,5

4,0

7,0

100

A 30

4,250

30,5

48,2

9,5

10,5

6,0

8,0

50

A 36

6,800

36,5

58,2

10,3

11,3

6,0

10,0

50

dla

gwintu

waga

100 szt. (kg)

d1 min.

d2 max

h min.

h max

s

b

b

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

31

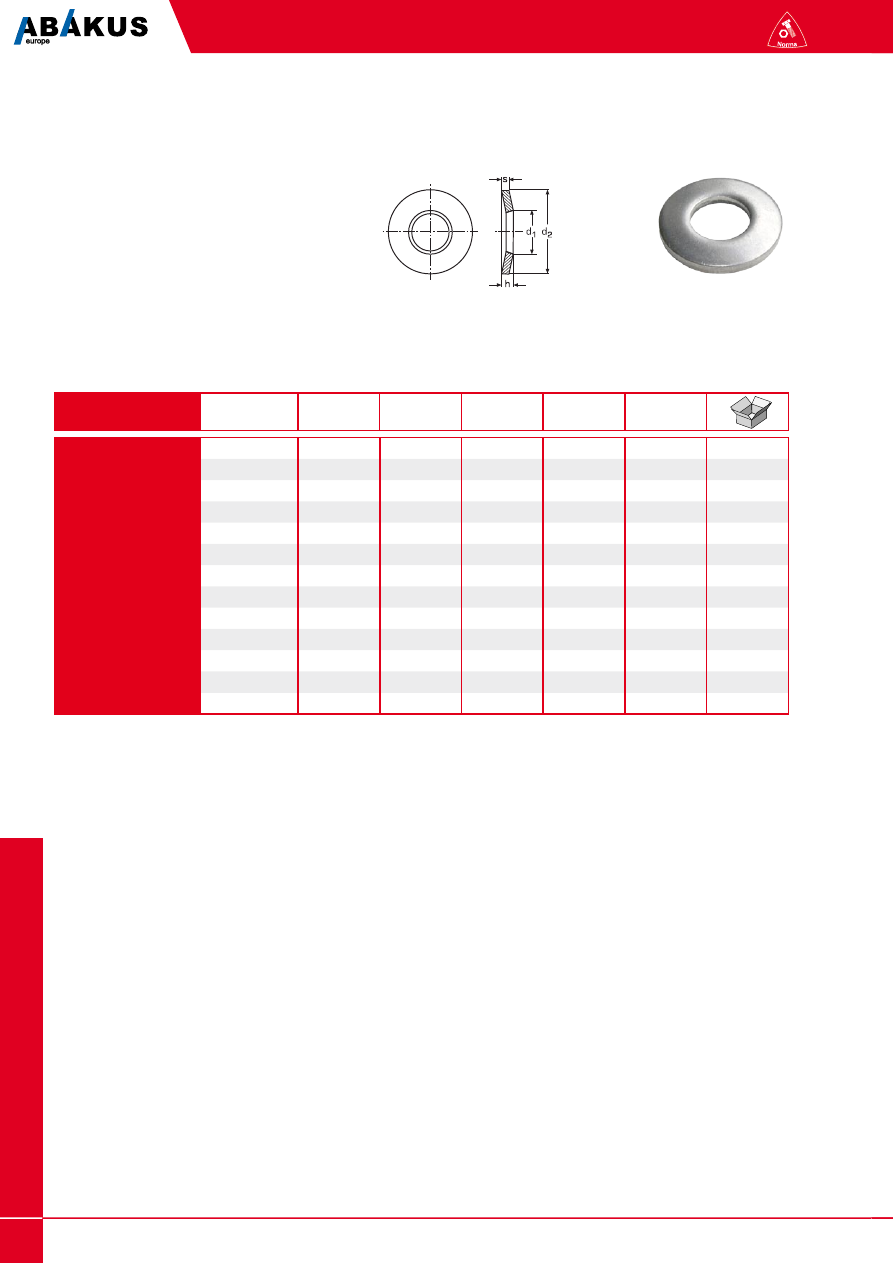

Norma

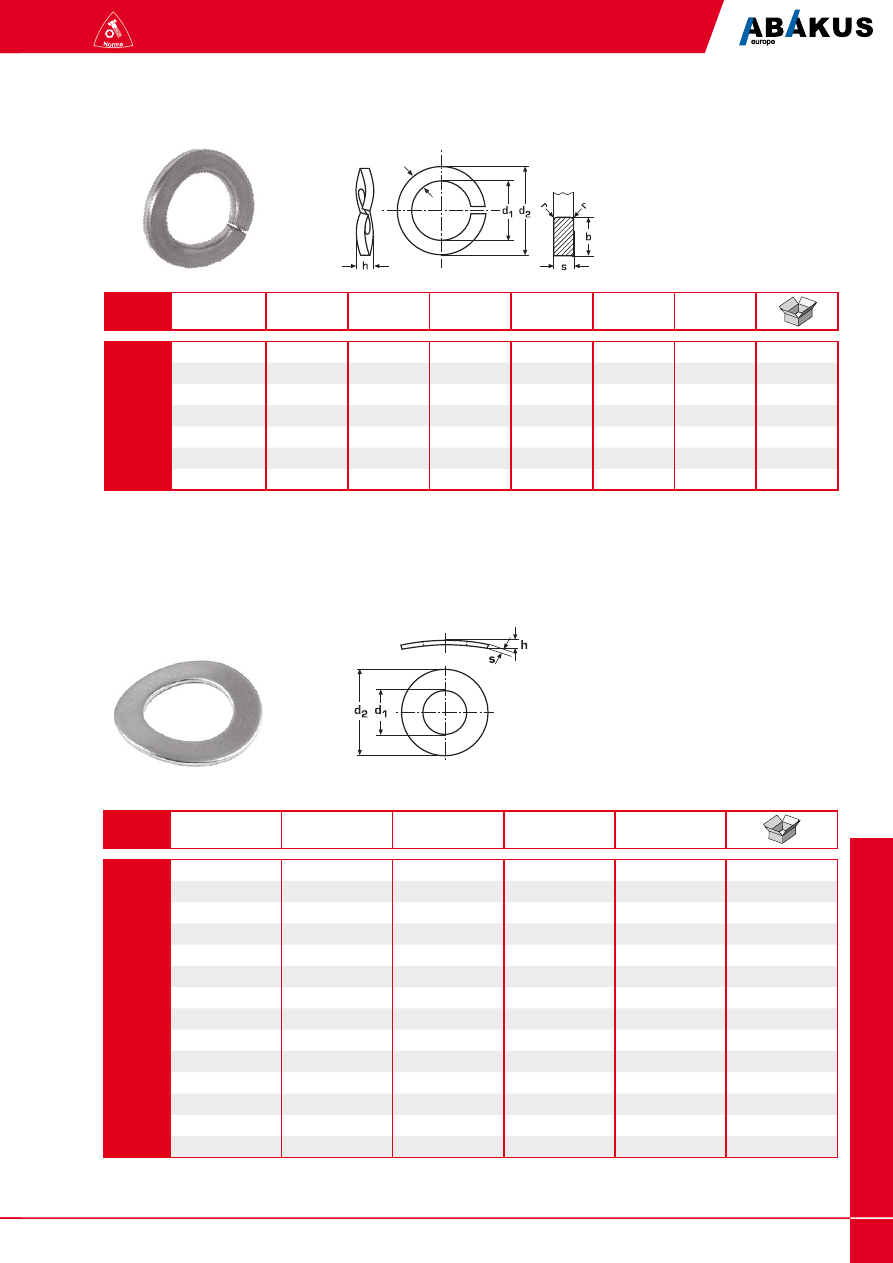

DIN 137

Podkładka podatna

Forma A - wypukła

A2 / A4

A 1,2

1,3

3,0

0,35

0,7

0,2

1000

A 1,4

1,5

3,0

0,4

0,8

0,25

1000

A 1,7

1,8

4,0

0,45

0,9

0,25

1000

A 2

2,2

4,5

0,5

1,0

0,3

1000

A 2,3

2,5

5,0

0,5

1,0

0,3

1000

A 2,6

2,8

5,5

0,55

1,1

0,3

1000

A 3

3,2

6,0

0,65

1,3

0,4

1000

A 3,5

3,7

7,0

0,7

1,4

0,4

1000

A 4

4,3

8,0

0,8

1,6

0,5

1000

A 5

5,3

10,0

0,9

1,8

0,5

1000

A 6

6,4

11,0

1,1

2,2

0,5

500

A 7

7,4

12,0

1,2

2,4

0,5

500

A 8

8,4

15,0

1,7

3,4

0,5

500

A 10

10,5

18,0

2,0

4,0

0,8

500

dla

gwintu

d1

d2

h min.

h max

s

PN 82037

B 4

0,020

4,1

7,6

1,2

1,4

0,8

1,4

1000

B 5

0,029

5,1

9,2

1,5

1,7

1,0

1,8

1000

B 6

0,032

6,1

11,8

2,0

2,2

1,3

2,5

1000

B 8

0,076

8,2

14,9

2,45

2,75

1,6

3,0

1000

B 10

0,200

10,2

18,1

2,85

3,15

1,8

3,5

1000

B 12

0,300

12,2

21,1

3,35

3,65

2,1

4,0

500

B 16

0,600

16,2

27,4

4,5

5,1

2,8

5,0

250

dla

gwintu

waga

100 szt. (kg)

d1 min.

d2 max

h min.

h max

s

b

DIN 128

Podkładka sprężysta

Forma B - falista

A2 / A4

b

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

32

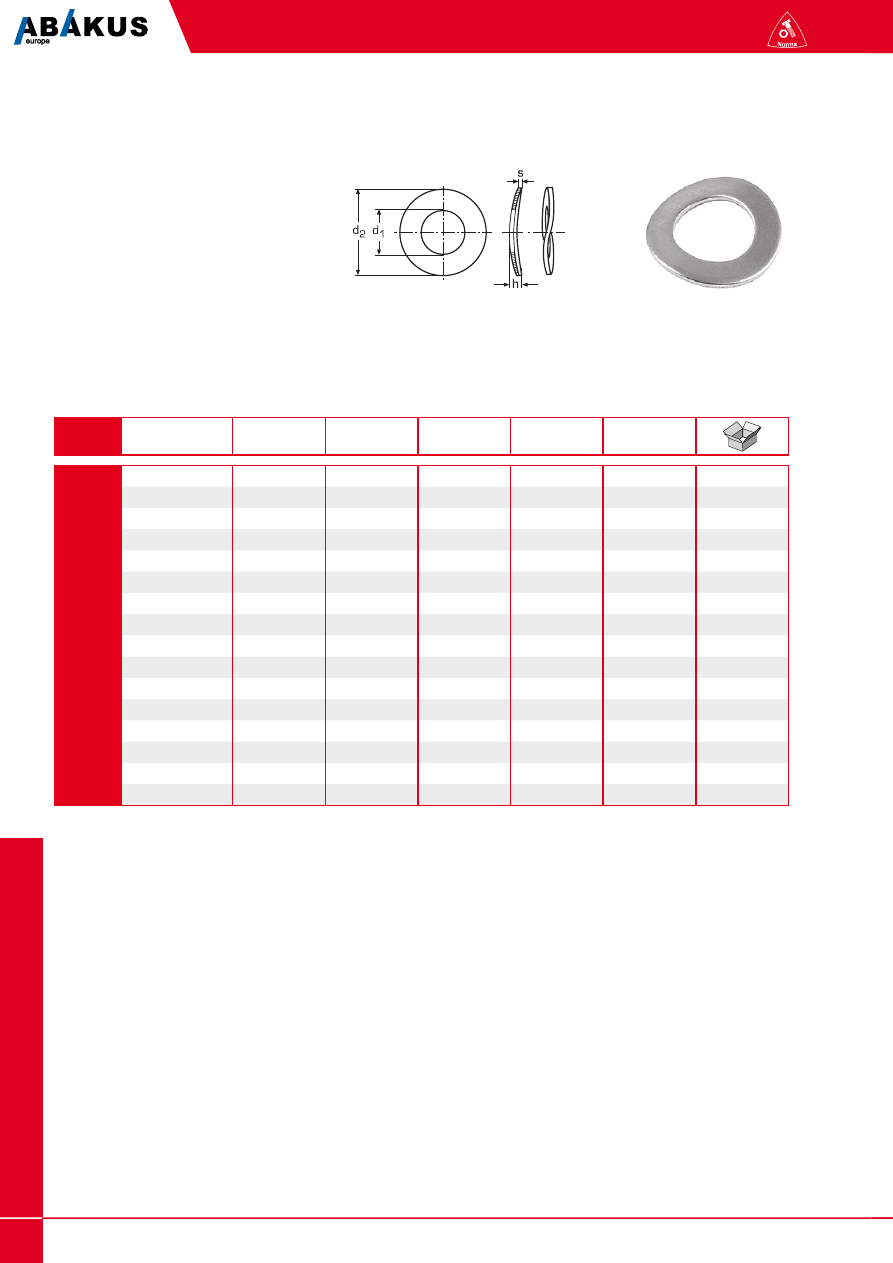

Norma

DIN 137

PN 82038

Podkładka podatna

Forma B - falista

A2 / A4

B 3

0,017

3,2

8,0

0,8

1,6

0,5

1000

B 3,5

0,016

3,7

8,0

0,9

1,8

0,5

1000

B 4

0,019

4,3

9,0

1,0

2,0

0,5

1000

B 5

0,029

5,3

11,0

1,1

2,2

0,5

1000

B 6

0,032

6,4

12,0

1,3

2,6

0,5

500

B 7

0,070

7,4

14,0

1,5

3,0

0,8

500

B 8

0,076

8,4

15,0

1,5

3,0

0,8

500

B 10

0,200

10,5

21,0

2,1

4,2

1,0

500

B 12

0,030

13,0

24,0

2,5

5,0

1,2

500

B 14

0,550

15,0

28,0

3,0

6,0

1,6

500

B 16

0,600

17,0

30,0

3,2

6,4

1,6

200

B 18

0,780

19,0

34,0

3,3

6,6

1,6

200

B 20

0,840

21,0

36,0

3,7

7,4

1,6

100

B 22

1,190

23,0

40,0

3,9

7,8

1,8

100

B 24

1,450

25,0

44,0

4,1

8,2

1,8

100

B 27

2,111

28,0

50,0

4,7

9,4

2,0

100

dla

gwintu

waga

100 szt. (kg)

d1

d2

h min.

h max

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

33

Norma

l 30

1,820

35

1,970

40

2,020

3,500

5,510

45

2,220

3,750

5,870

50

2,420

4,060

6,230

11,700

55

2,620

4,370

6,670

12,400

60

2,820

4,680

7,110

13,000

22,000

65

4,990

7,450

13,700

23,000

70

5,300

7,890

14,500

24,000

75

5,610

8,430

15,300

25,000

80

5,920

8,870

16,100

26,200

90

9,760

17,700

28,700

100

10,600

19,300

30,200

110

11,500

20,900

32,700

120

22,500

35,100

100

50

50

50

25

d

M 8

M 10

M 12

M 16

M 20

b

22

26

30

38

46

k

5,5

7

8

10,5

13

n

8

10

12

16

20

m

18

21

26

30

36

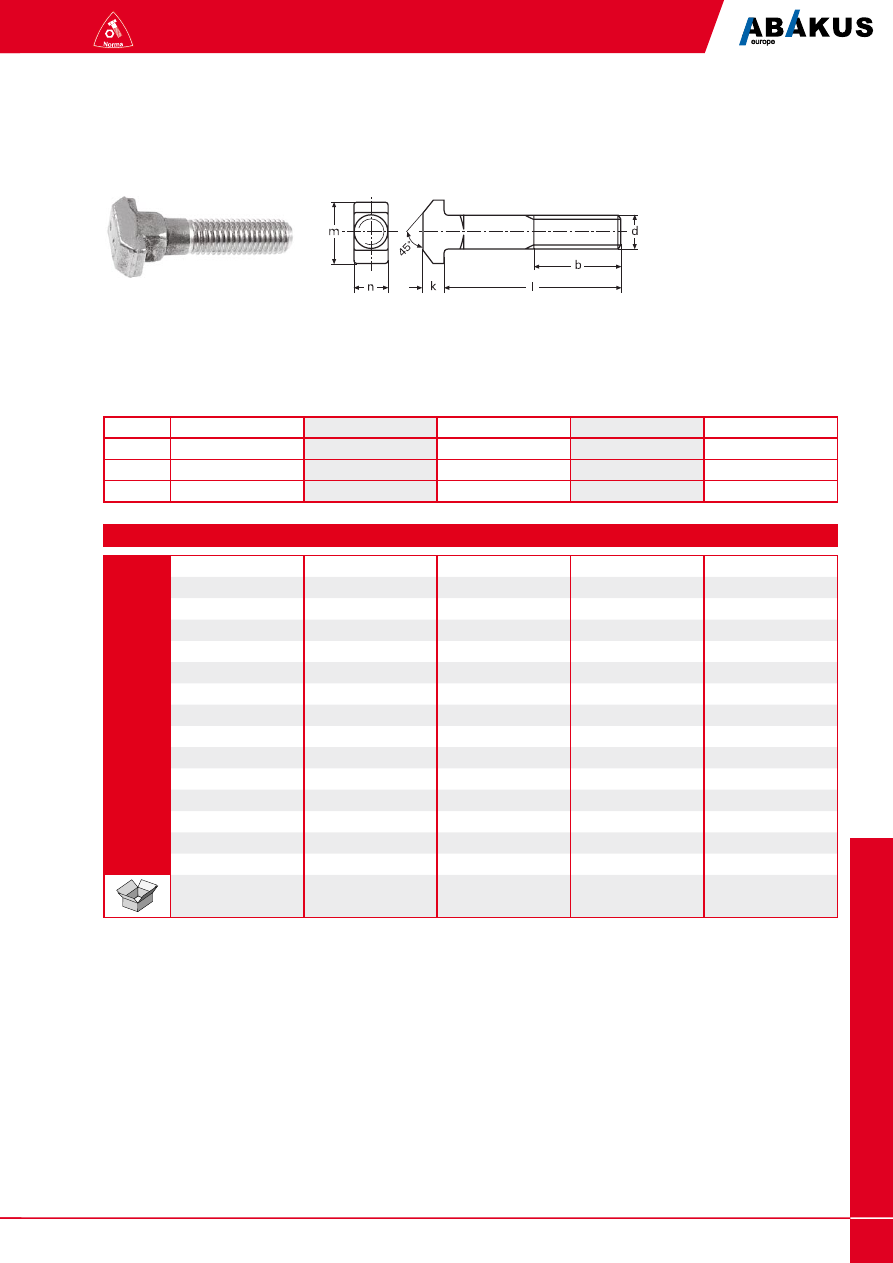

DIN 186

Śruba z łbem młoteczkowym z

podsadzeniem kwadratowym

A2 / A4

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

34

Norma

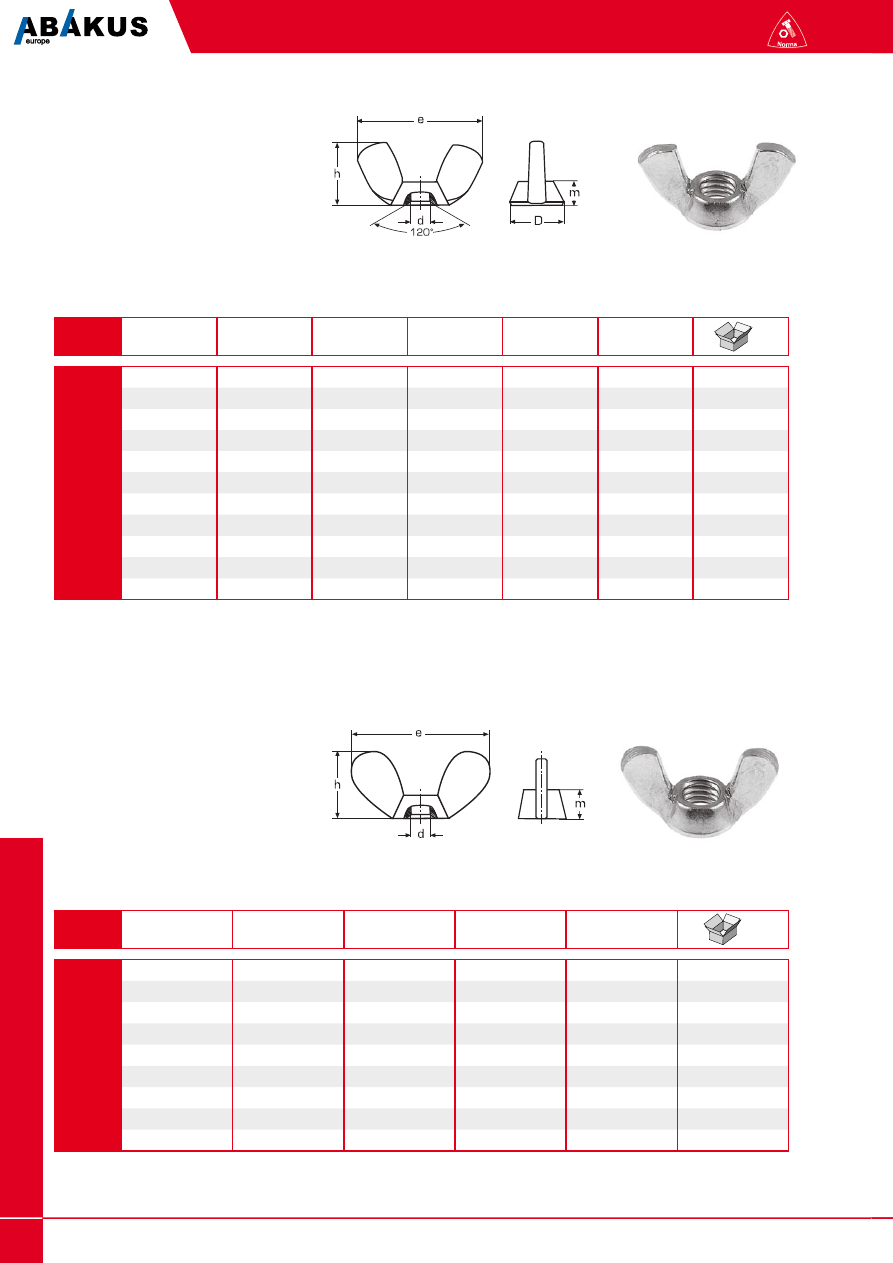

DIN 315

Podkładka płaska

Forma A - wypukła

A2 / A4

M 3

0,350

7,8

18,5

8,8

3,0

2,0

100

M 4

0,350

7,8

18,5

8,8

3,0

2,0

100

M 5

0,415

9,5

22,0

10,5

4,0

2,6

100

M 6

0,586

11,9

16,8

12,9

4,9

3,0

100

M 8

0,874

13,5

30,3

14,8

5,4

3,3

100

M 10

1,480

15,3

35,3

17,3

6,3

4,0

100

M 12

3,780

20,5

47,5

22,3

7,9

5,0

50

M 14

7,500

25,0

65,0

30,8

10,6

6,5

50

M 16

9,000

25,0

65,0

30,8

10,6

6,5

20

M 18

13,500

29,3

66,5

31,2

12,2

7,2

20

M 20

18,000

29,3

66,5

31,2

12,2

7,2

10

d

waga

100 szt. (kg)

e

e

h

m

g

M 4

0,350

18,0

8,5

3,2

1,7

100

M 5

0,415

24,0

11,0

4,0

2,3

100

M 6

0,586

30,0

15,0

5,0

2,7

50

M 8

0,874

36,0

18,0

6,5

3,6

50

M 10

1,480

48,0

23,0

8,0

4,6

50

M 12

3,780

62,0

31,0

10,0

5,6

20

M 14

7,500

70,0

35,0

13,0

6,5

20

M 16

9,000

70,0

35,0

13,0

6,5

20

M 20

18,000

86,0

44,0

16,0

6,9

20

d

waga

100 szt. (kg)

e

h

m

g

Forma amerykańska

PN 82439

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

35

Norma

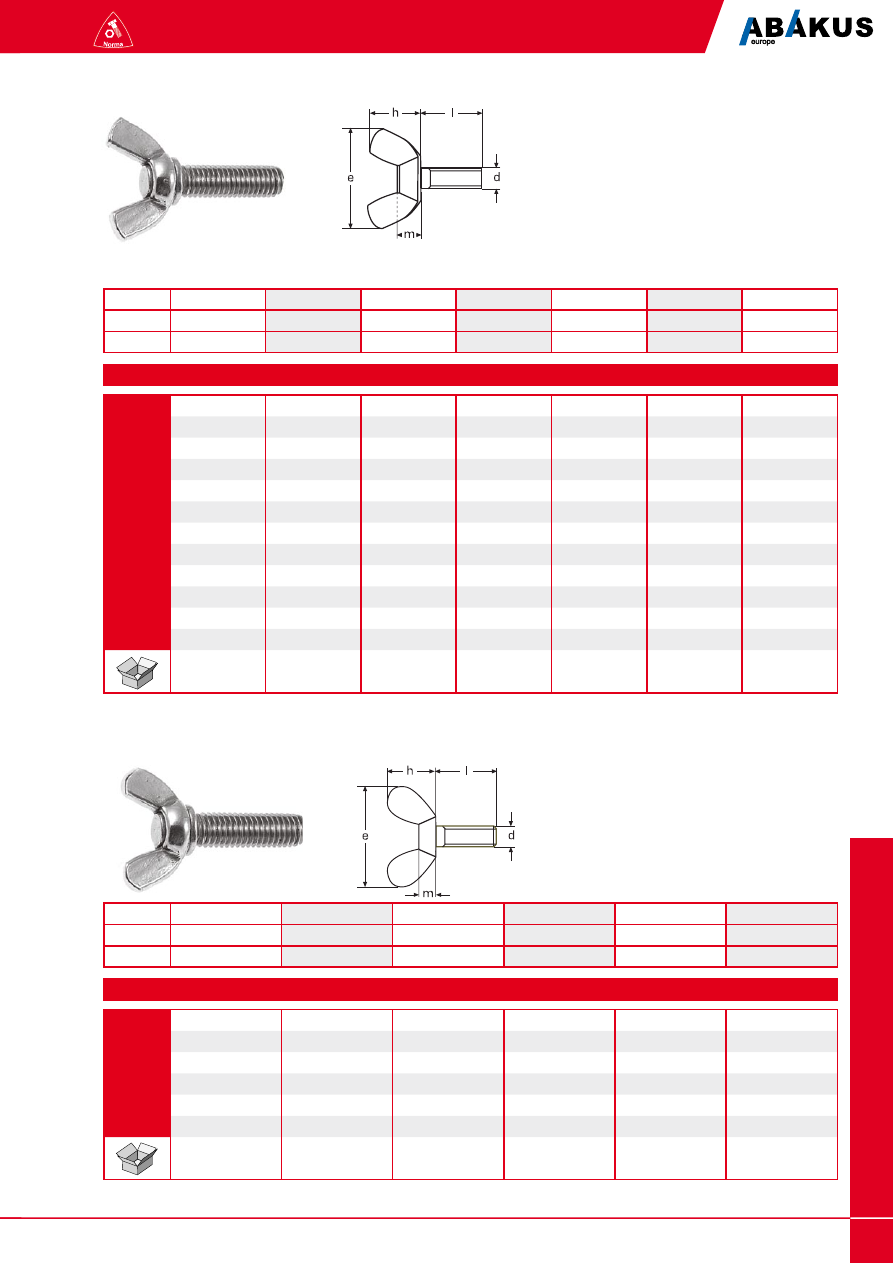

DIN 316

PN 82436

Śruba skrzydełkowa

A2 / A4

I 10

0,163

0,500

0,565

1,001

1,780

12

0,000

0,510

0,595

1,000

1,903

16

0,327

0,530

0,635

1,176

2,014

1,013

20

0,360

0,570

0,654

1,118

2,165

4,282

6,700

25

0,400

0,628

0,758

1,302

2,314

4,480

7,300

30

0,300

0,654

0,816

1,565

2,485

4,724

7,600

35

0,430

0,870

1,459

2,485

5,025

7,900

40

0,470

0,945

1,561

2,597

5,234

8,300

45

2,842

50

1,744

3,154

5,702

9,000

55
60

3,492

5,957

9,700

60

100

100

100

50

50

50

25

d

M 3

M 4

M 5

M 6

M 8

M 10

M 12

h

1,6

2,5

2,5

2,5

2,5

3,2

4,0

e

0,8

1,25

1,25

1,25

1,25

1,6

2,0

m

3,0

3,0

3,2

4,0

5,0

6,4

8,0

16

0,530

0,635

1,113

0,214

4,013

20

0,570

0,654

1,118

2,162

4,282

6,700

25

0,628

0,758

1,302

2,314

4,480

7,300

30

0,654

0,816

1,565

2,485

4,724

7,600

35
40

0,816

1,561

2,642

5,234

8,300

100

100

50

50

50

25

d

M 4

M 5

M 6

M 8

M 10

M 12

h

2,5

2,5

2,5

2,5

3,2

4,0

e

1,25

1,25

1,25

1,25

1,6

2,0

m

3,0

3,2

4,0

5,0

6,4

8,0

Forma amerykańska

Waga 100 sztuk /kg

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

36

Norma

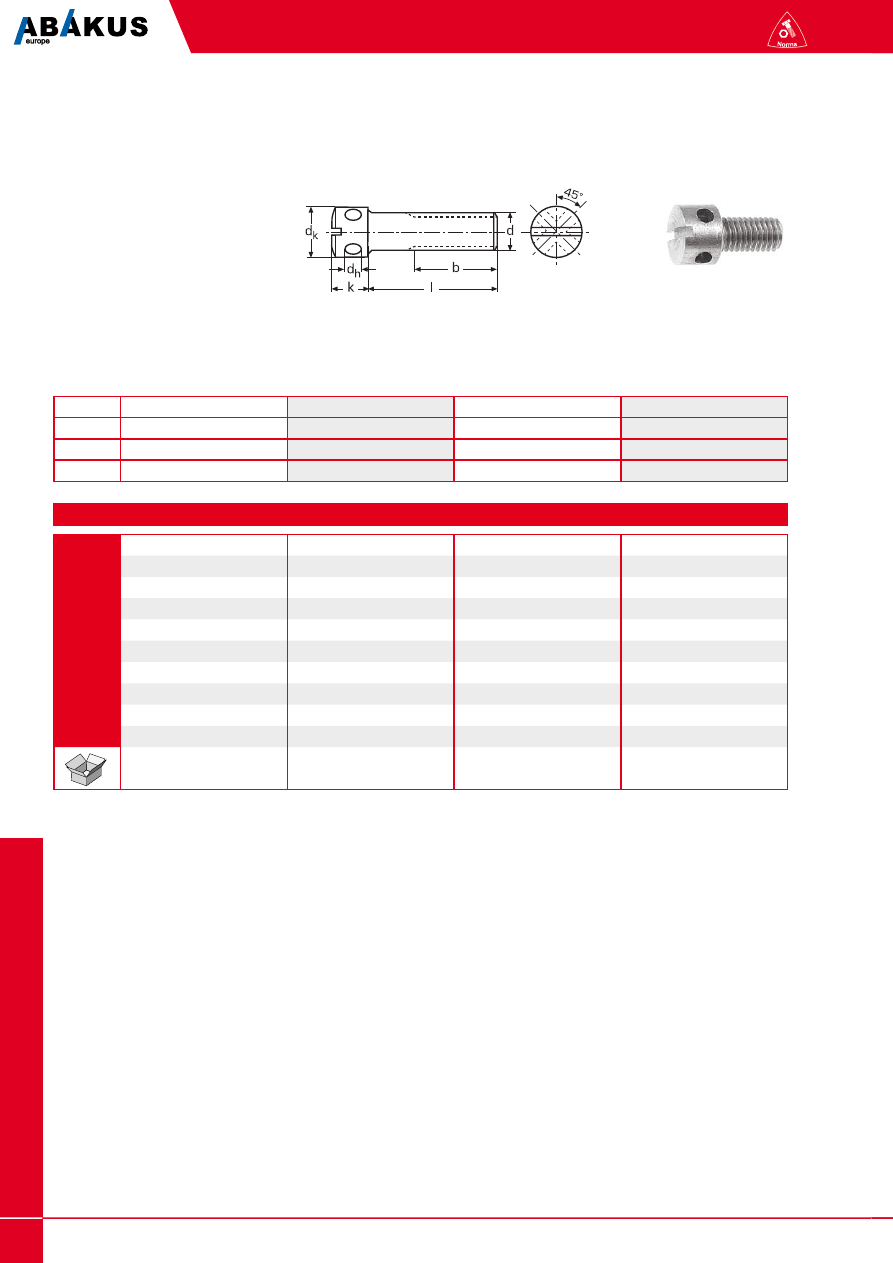

DIN 404

Wkręt z łbem otworowym

z nacięciem

A2 / A4

l 4

0,068

5

0,072

6

0,077

0,149

8

0,086

0,164

0,333

10

0,095

0,179

0,350

0,514

12

0,105

0,194

0,382

0,549

16

0,228

0,430

0,620

20

0,150

0,270

0,485

0,690

25

0,293

0,560

0,780

30

0,372

0,640

0,890

200

200

200

200

d

M 3

M 4

M 5

M 6

b

19

22

25

28

dk

5,5

7

8,5

10

dh

1,5

2

2,5

3

k

4

5

6,5

8

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

37

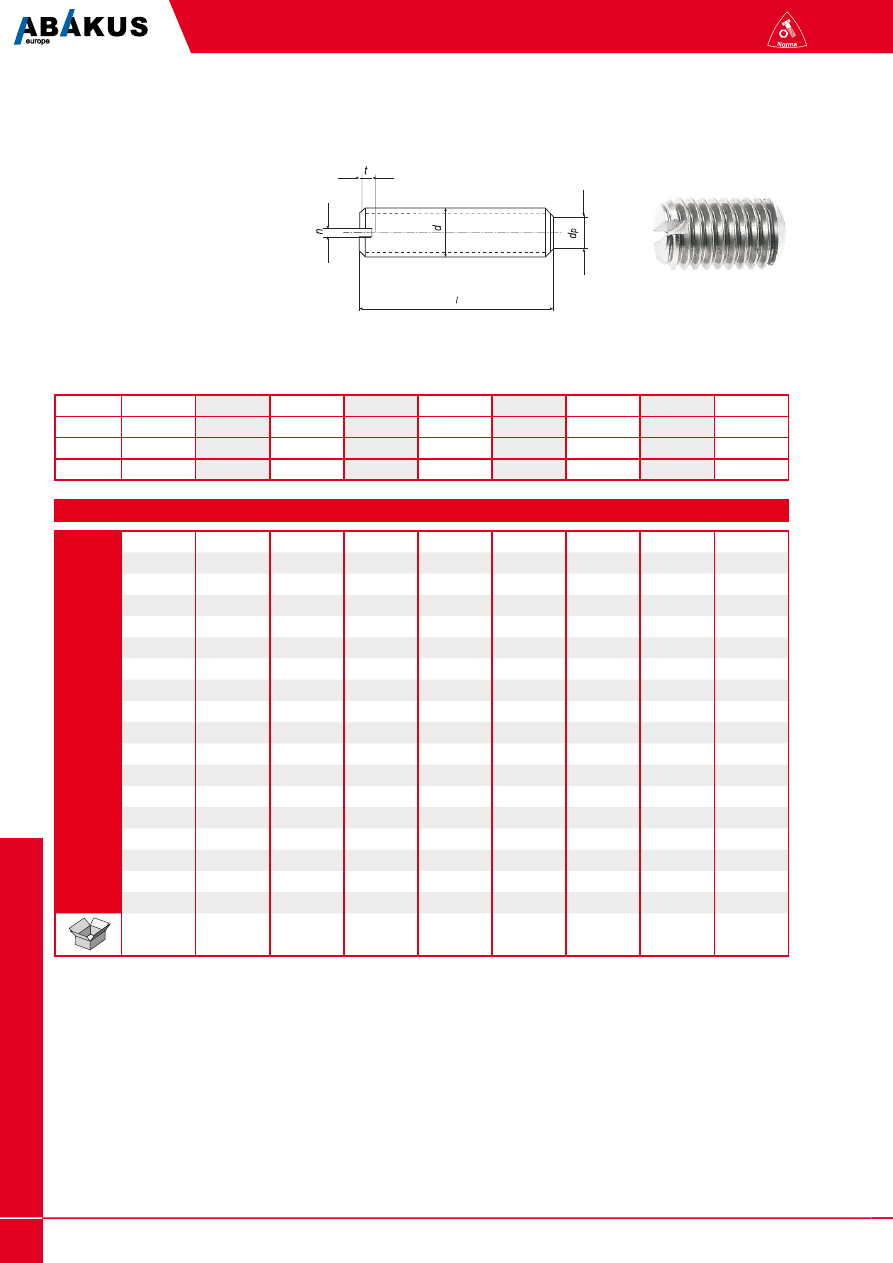

Norma

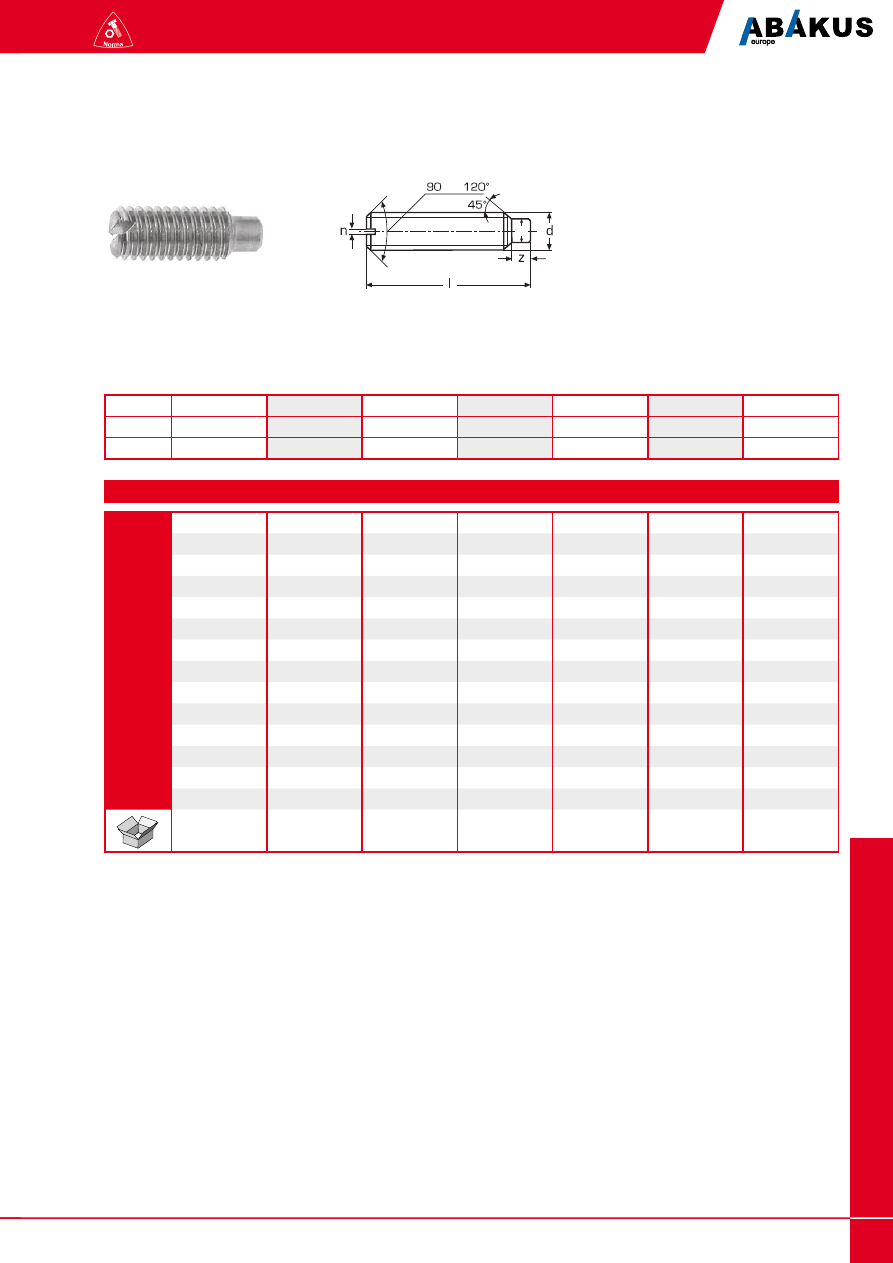

DIN 417

Wkręt dociskowy

z czopem walcowym,

z nacięciem płaskim

A2 / A4

EN 27435

ISO 7435

PN 82276

I 3

0,007

0,009

4

0,008

0,013

0,022

5

0,011

0,017

0,025

0,055

0,089

6

0,014

0,021

0,034

0,065

0,095

8

0,020

0,029

0,050

0,076

0,102

0,190

10

0,026

0,038

0,061

0,101

0,142

0,250

1,850

12

0,032

0,047

0,082

0,126

0,182

0,310

1,930

16

0,044

0,054

0,114

0,170

0,262

0,430

2,130

18

0,061

0,125

0,190

0,299

0,460

2,230

20

0,135

0,210

0,342

0,490

2,320

25

0,077

0,151

0,260

0,382

0,550

2,570

30

0,320

0,422

1,720

2,820

35

0,380

0,462

1,920

3,130

40

2,110

3,440

200

200

200

200

100

100

100

d

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

n

0,4

0,4

0,6

0,8

1,0

1,2

1,6

z

1,25

1,5

2,0

2,5

3,0

4,0

5,0

d1

1,5

2,0

2,5

3,5

4,0

5,5

7,0

do

d1

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl, www.abakus-europe.pl

38

Norma

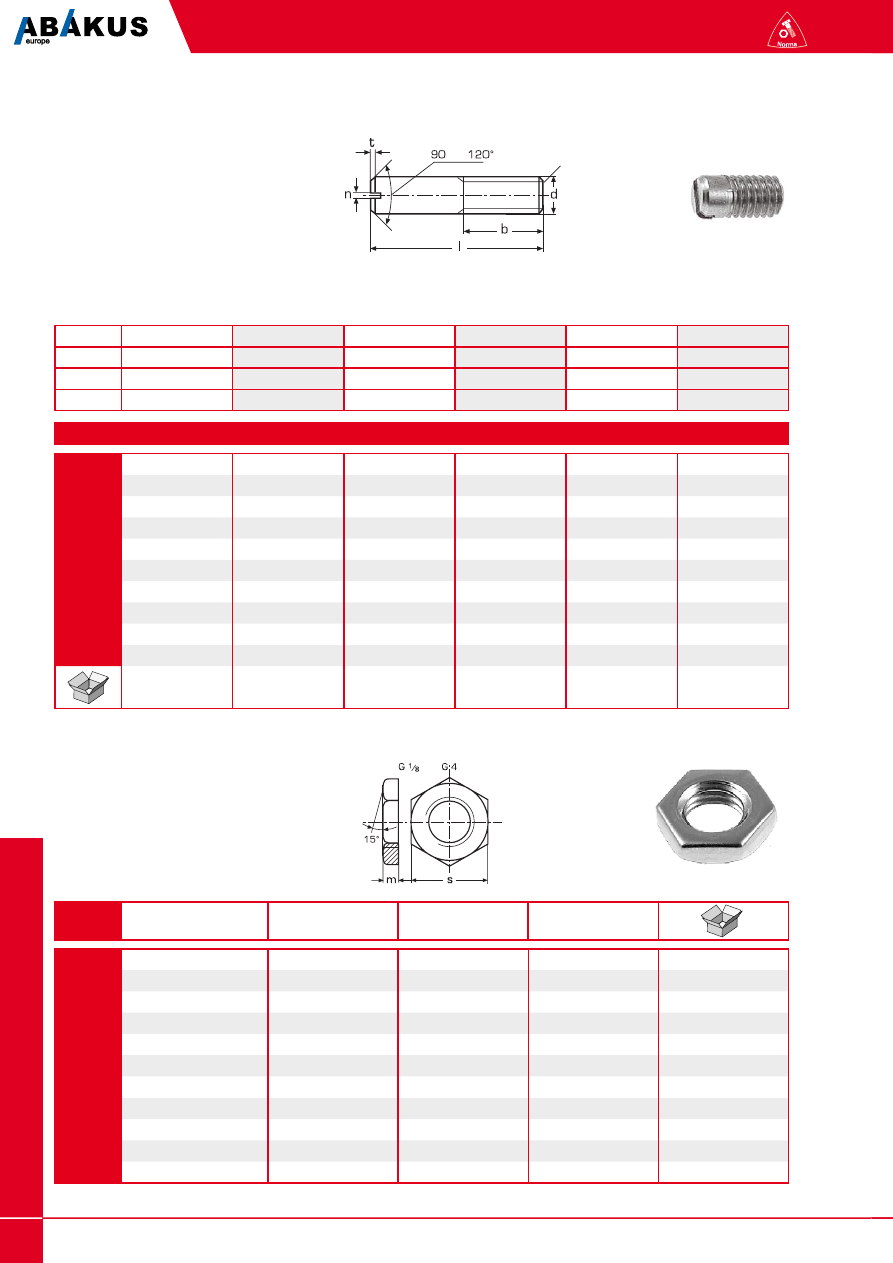

DIN 431

Nakrętka rurkowa

A2 / A4

G 1/8

1,160

19,0

20,88

6,0

100

G 1/4

1,420

22,0

23,91

6,0

100

G 3/8

2,610

27,0

29,56

7,0

50

G 1/2

3,640

32,0

35,03

8,0

50

G 5/8

3,100

32,0

35,03

8,0

50

G 3/4

4,234

36,0

39,55

9,0

50

G 7/8

5,400

41,0

45,20

9,0

50

G 1

8,130

46,0

50,85

10,0

50

G 1 1/4

11,700

55,0

60,79

11,0

50

G 1 1/2

13,400

60,0

66,44

12,0

50

G 2

27,700

75,0

82,60

13,0

50

d

waga 100 szt. (kg)

s max

e min

m min

do

DIN 427

Wkręt dociskowy płaski

z nacięciem płaskim

A2 / A4

I 6

0,027

8

0,038

0,063

0,126

10

0,049

0,083

0,126

12

0,060

0,103

0,157

0,218

16

0,071

0,143

0,219

0,301

0,500

20

0,082

0,163

0,250

0,388

0,660

1,010

25

0,120

0,240

0,281

0,485

0,860

1,310

30

0,160

0,265

0,430

0,575

1,060

1,610

35

0,285

0,438

0,572

1,260

1,920

40

0,320

0,446

0,755

1,460

2,230

200

200

200

100

100

50

d

M 3

M 4

M 5

M 6

M 8

M 10

b

3,6

4,8

6,0

7,2

9,6

12,0

n

0,4

0,6

0,8

1,0

1,2

1,6

t min

0,8

1,12

1,28

1,6

2,0

2,4

t max

1,05

1,42

1,63

2,0

2,5

3,0

EN 2342

ISO 2342

PN 82271

do

zakończenie gwintu

wg DIN 78-k

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

39

Norma

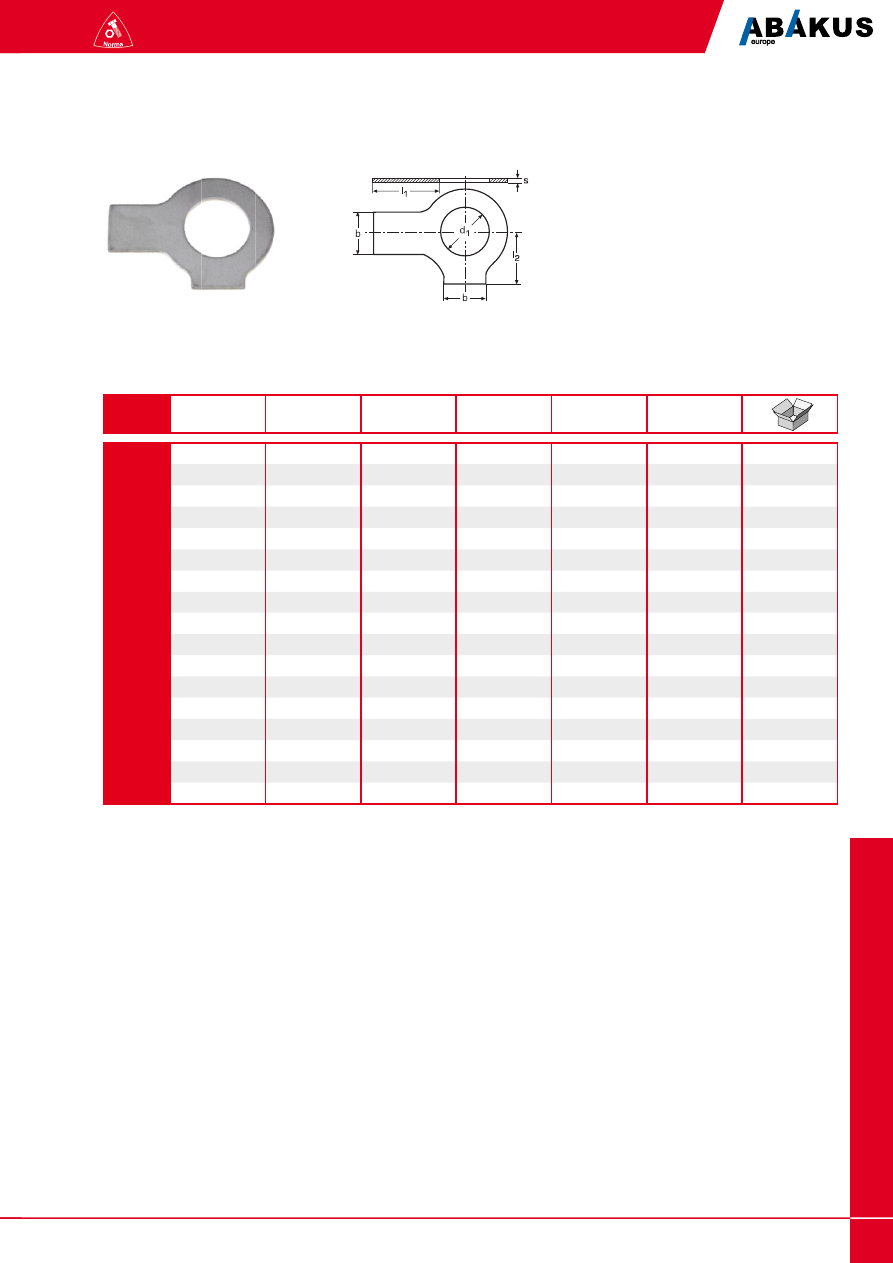

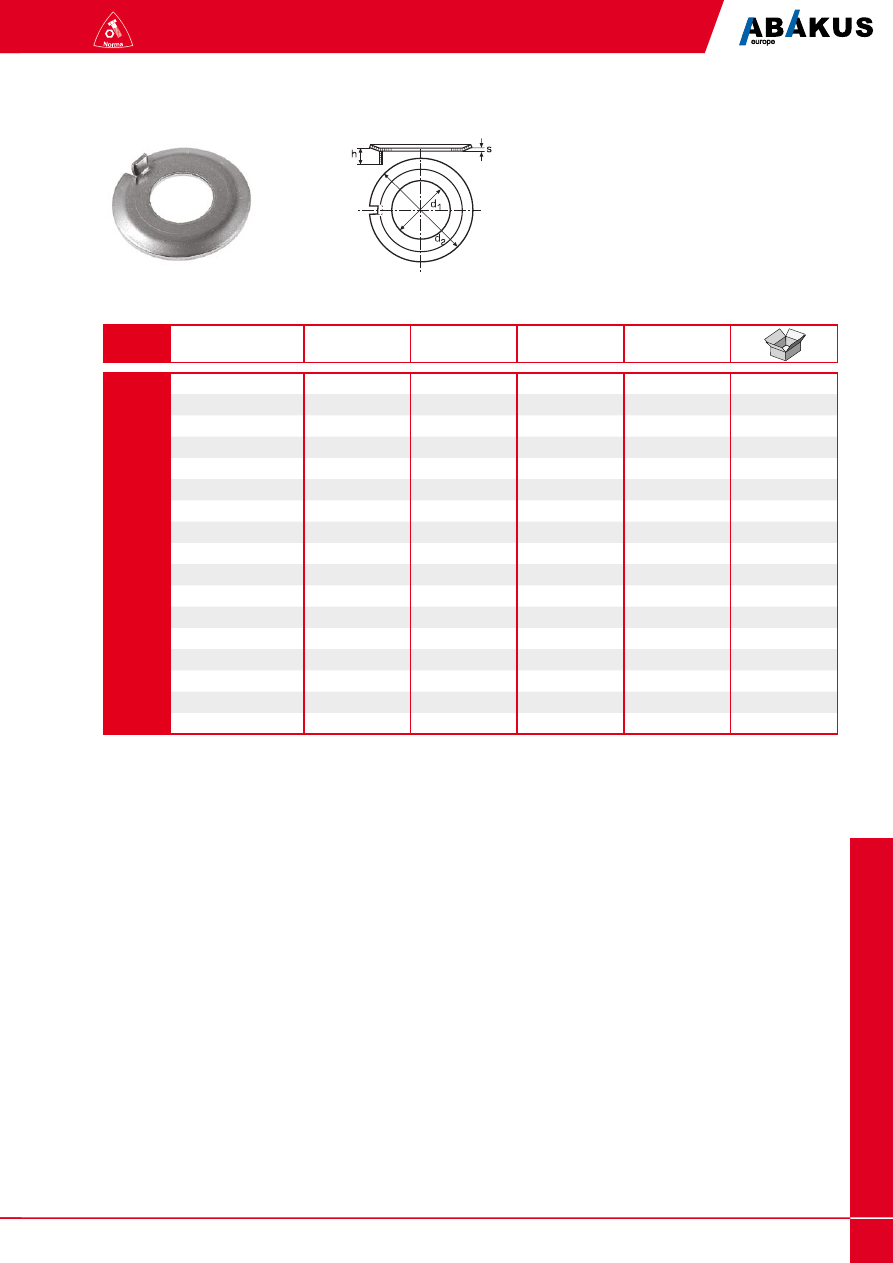

DIN 432

Podkładka odginana

z noskiem zewnętrzym

A2 / A4

M 4

0,044

4,3

14,0

2,0

0,4

100

M 5

0,120

5,3

17,0

2,5

0,75

100

M 6

0,148

6,4

19,0

3,0

0,75

100

M 8

0,254

8,4

22,0

4,0

1,0

100

M 10

0,349

10,5

26,0

4,0

1,0

100

M 12

0,548

13,0

30,0

4,5

1,2

100

M 14

0,638

15,0

33,0

4,5

1,2

100

M 16

0,745

17,0

36,0

4,5

1,2

100

M 18

1,220

19,0

40,0

4,5

1,2

50

M 20

1,310

21,0

42,0

4,5

1,6

50

M 22

1,940

23,0

50,0

6,5

1,6

50

M 24

1,850

25,0

50,0

6,5

1,6

50

M 27

2,480

28,0

58,0

9,5

1,6

50

M 30

2,980

31,0

63,0

9,5

1,6

20

M 33

4,280

34,0

68,0

9,5

1,6

20

M 36

5,250

37,0

75,0

9,5

2,0

20

M 39

6,330

40,0

82,0

11,0

2,0

10

wymiar

waga 100 szt. (kg)

d1

d2

h

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

40

Norma

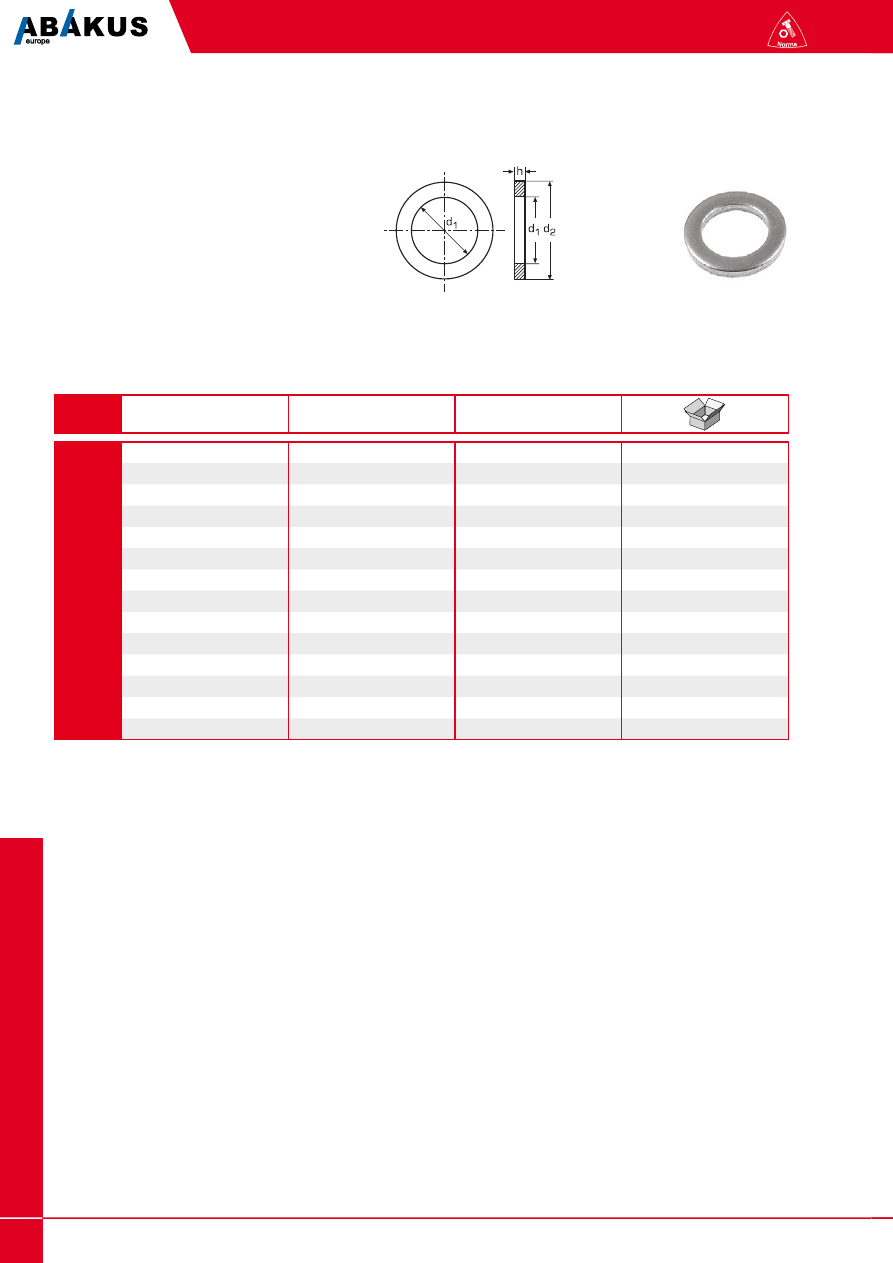

DIN 433

Podkładka do wkrętów z łbem

walcowym, kulistym

A2 / A4

2,2

0,005

4,5

0,3

2000

2,7

0,006

5,0

0,5

2000

3,2

0,008

6,0

0,5

1000

3,7

0,001

7,0

0,5

1000

4,3

0,014

8,0

0,5

1000

5,3

0,038

9,0

1,0

1000

6,4

0,079

11,0

1,6

1000

8,4

0,152

15,0

1,6

500

10,5

0,211

18,0

1,6

500

13,0

0,285

20,0

2,0

200

15,0

0,430

24,0

2,5

200

17,0

0,542

28,0

2,5

200

19,0

0,831

30,0

2,5

100

21,0

0,998

34,0

3,0

100

d

waga 100 szt. (kg)

d2

h

EN 7092

ISO 7092

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

41

Norma

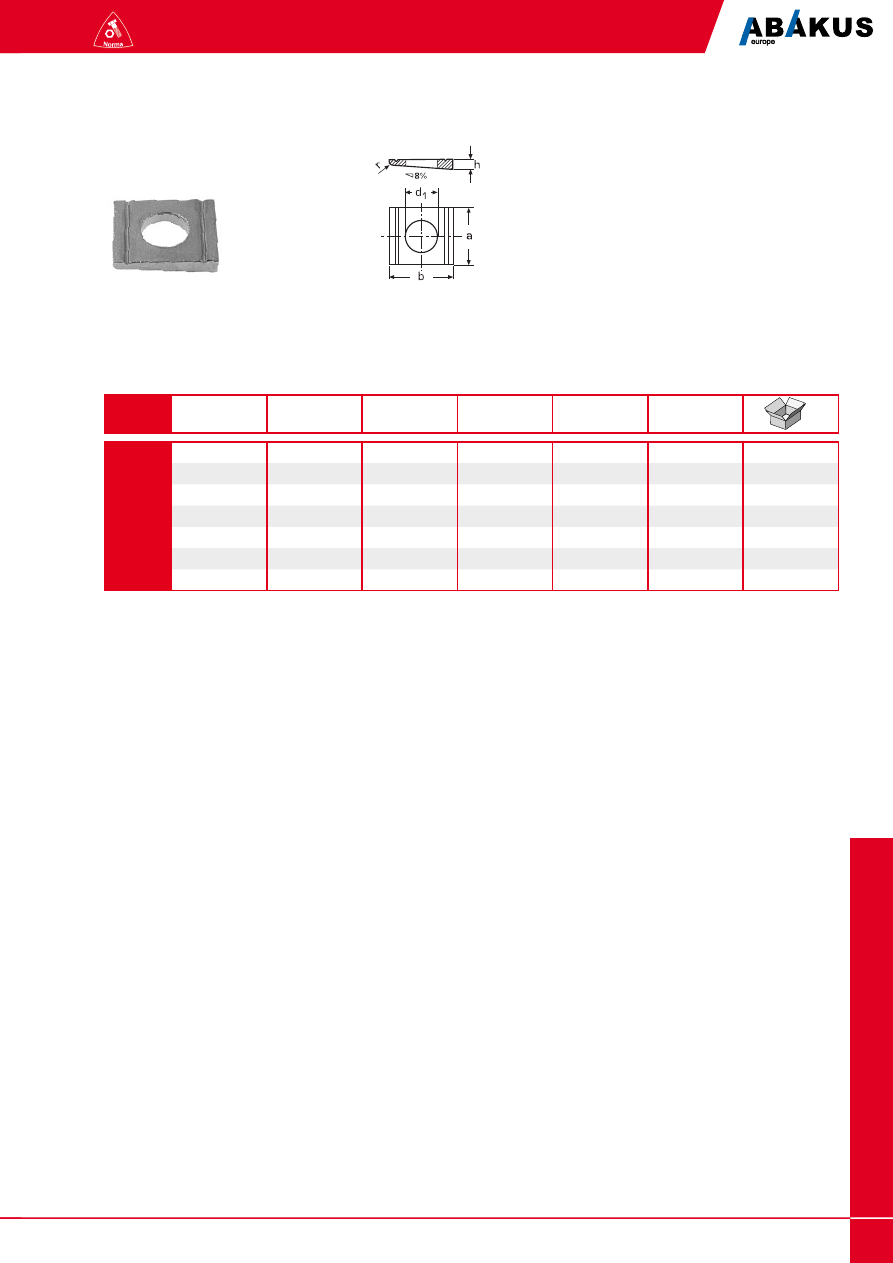

DIN 434

Podkładka klinowa do ceowników,

pochylenie 8%

A2 / A4

M 8

0,950

9,0

22

22

3,8

1,6

100

M 10

0,880

11,0

22

22

3,8

1,6

100

M 12

1,830

13,5

26

30

4,9

2,0

50

M 16

3,140

17,5

32

36

5,9

2,4

50

M 20

5,700

22,0

40

44

7,0

2,8

50

M 22

8,250

24,0

44

50

8,0

3,2

25

M 24

12,800

26,0

56

56

8,5

3,2

25

gwint

waga

100 szt. (kg)

d1

a

b

h

r

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

42

Norma

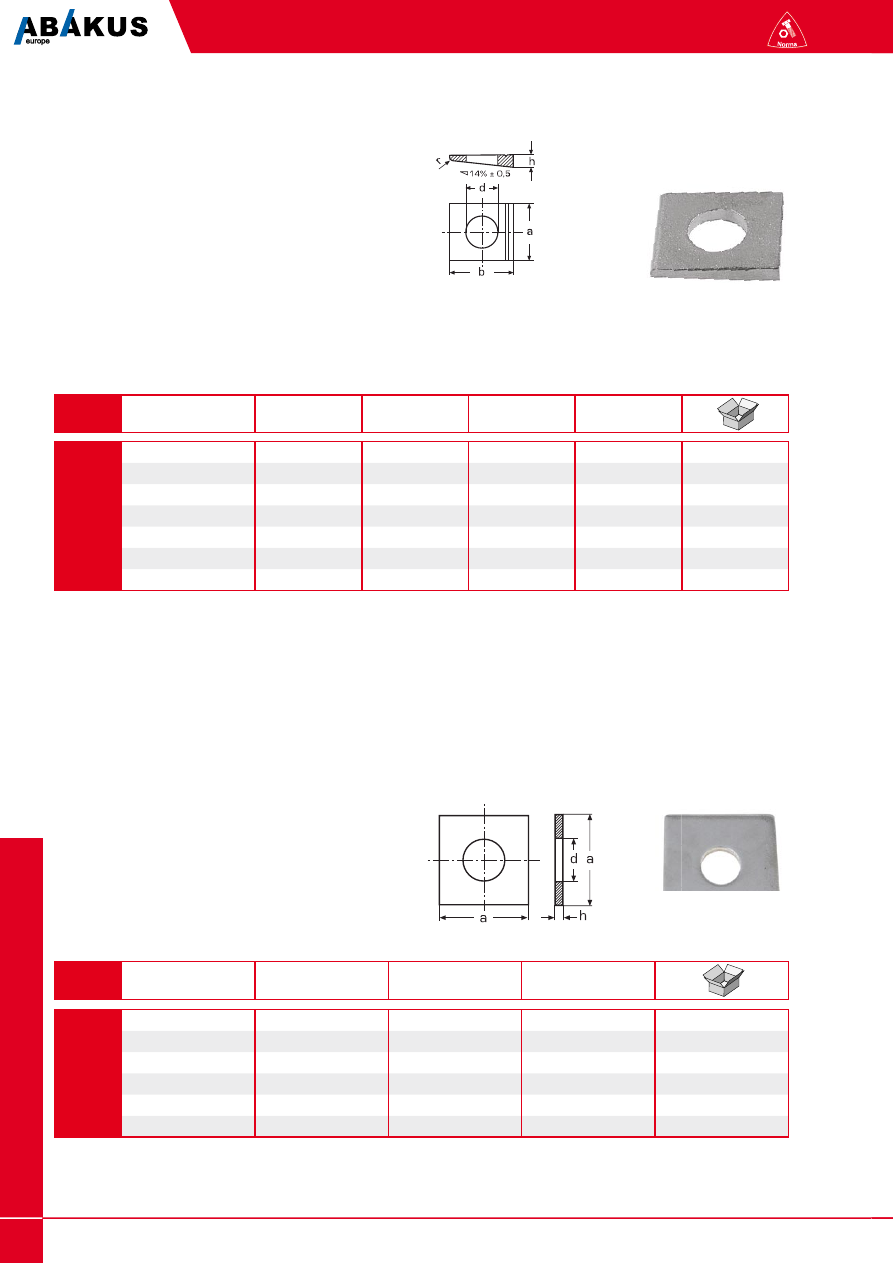

DIN 435

Podkładka klinowa do dwuteowników,

nachylenie 14%

A2 / A4

9,0

1,010

22

22

4,6

1,2

50

11,0

0,940

22

22

4,6

1,2

50

13,5

2,010

26

30

6,2

1,6

25

17,5

3,560

32

36

7,5

2

25

22,0

6,700

40

44

9,2

2,4

25

24,0

9,000

44

50

10

2,4

10

26,0

14,300

56

56

10,8

2,4

10

d

waga 100 szt. (kg)

a

b

h

r

DIN 436

Podkładka kwadratowa

A2 / A4

M 10

1,880

11,0

30,0

3,0

100

M 12

4,540

13,5

40,0

4,0

100

M 16

8,820

17,5

50,0

5,0

100

M 20

12,600

22,0

60,0

5,0

50

M 22

19,500

24,0

70,0

6,0

50

M 24

27,500

26,0

80,0

6,0

50

wymiar

waga

100 szt. (kg)

d

a

h

PN 82010

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

43

Norma

DIN 438

Wkręt dociskowy z końcem

wgłębionym, z nacięciem

płaskim

A2 / A4

I 3

0,011

4

0,015

0,025

5

0,019

0,033

0,051

0,060

6

0,023

0,041

0,063

0,090

8

0,031

0,056

0,087

0,121

0,220

10

0,040

0,072

0,111

0,162

0,290

0,400

12

0,048

0,088

0,135

0,190

0,360

0,500

14

0,056

0,104

0,159

0,230

0,430

0,600

16

0,064

0,120

0,183

0,260

0,500

0,700

18

0,072

0,136

0,207

0,291

0,570

0,800

20

0,080

0,152

0,231

0,330

0,640

0,900

22

0,088

0,168

0,255

0,370

0,710

1,000

25

0,099

0,192

0,291

0,420

0,810

1,150

30

0,351

0,510

0,990

1,400

35

0,590

1,170

1,650

40

1,340

1,900

200

200

200

100

100

100

d

M 3

M 4

M 5

M 6

M 8

M 10

n

0,4

0,6

0,8

1,0

1,2

1,6

t min

0,8

1,12

1,28

1,6

2,0

2,4

dz max

1,4

2,0

2,5

3,0

5,0

6,0

EN 27436

ISO 7436

PN 82274

do

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

44

Norma

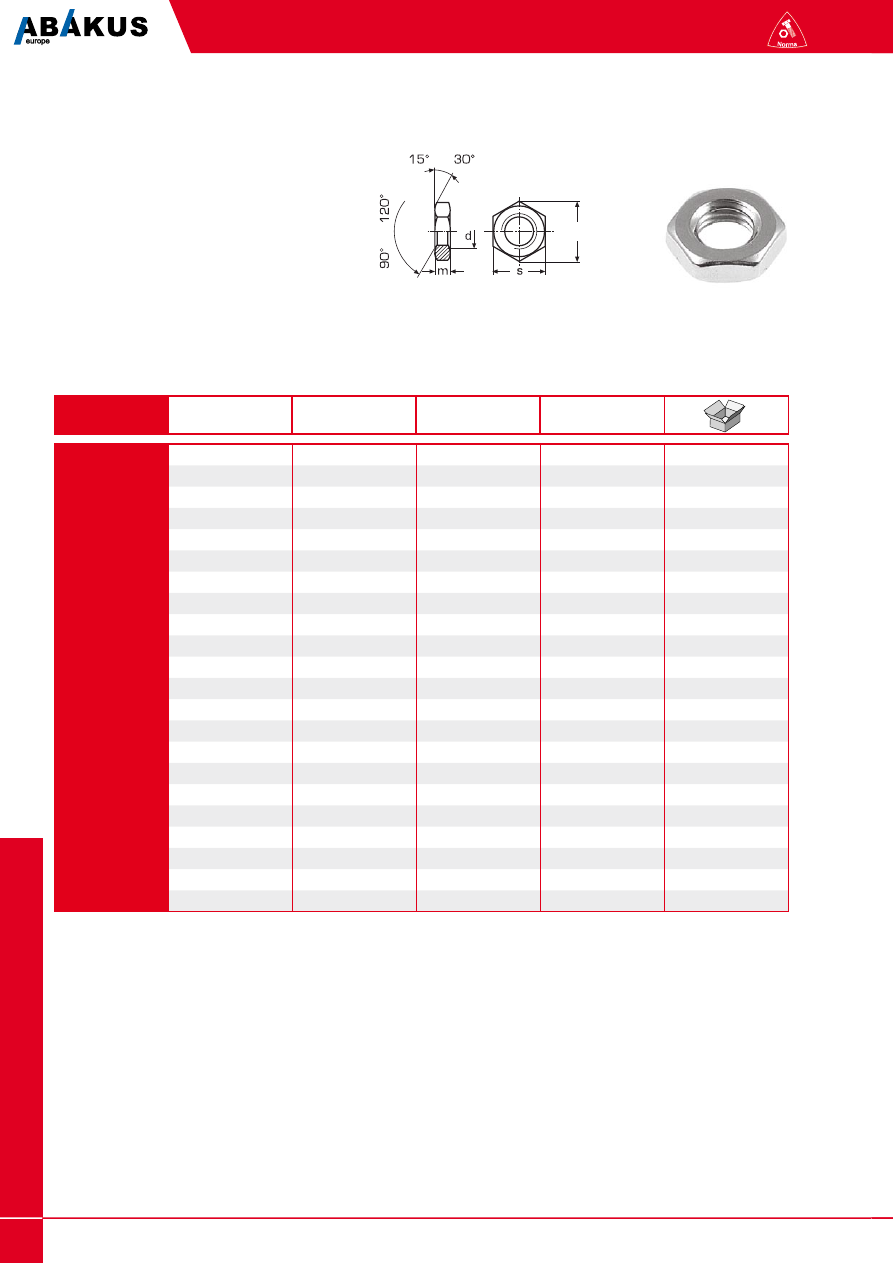

DIN 439

Nakrętka sześciokątna niska

Forma A

A2 / A4

EN 24035

ISO 4035

PN 82153

BM 8 x 0,75

0,320

13.0

4,0

14,38

200

BM 8 x 1

0,320

13.0

4,0

14,38

200

BM 10 x 1

0,720

17,0

5,0

18,90

200

BM 10 x 1,25

0,720

17,0

5,0

18,90

600

BM 12 x 1

1,040

19,0

6,0

21,10

200

BM 12 x 1,25

1,040

19,0

6,0

21,10

200

BM 12 x 1,5

1,040

19,0

6,0

21,10

200

BM 14 x 1,5

1,590

22,0

7,0

24,49

100

BM 16 x 1,25

2,050

24,0

8,0

26,75

100

BM 16 x 1,5

2,050

24,0

8,0

26,75

100

BM 18 x 1,5

2,960

27,0

9,0

30,14

100

BM 20 x 1,5

4,020

30,0

10,0

33,53

100

BM 20 x 2

4,020

30,0

10,0

33,53

100

BM 22 x 1,5

4,830

32,0

11,0

35,72

100

BM 22 x 2

4,830

32,0

11,0

35,72

100

BM 24 x 1,5

6,950

36,0

12,0

39,98

50

BM 24 x 2

6,950

36,0

12,0

39,98

50

BM 27 x 1,5

10,100

41,0

13,5

45,63

50

BM 27 x 2

10,100

41,0

13,5

45,63

50

BM 30 x 1,5

13,900

46,0

15,0

51,28

50

BM 30 x 2

13,900

46,0

15,0

51,28

25

BM 33 x 2

18,300

50,0

16,5

55,80

10

d

waga

100 szt. (kg)

s

m

e min

e

do

do

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

45

Norma

DIN 439

Nakrętka sześciokątna niska

Forma B

A2 / A4

BM 1,6

0,006

3,2

1,0

3,48

1000

BM 2,0

0,011

4,0

1,2

4,38

1000

BM 2,3

0,013

4,5

1,2

5,20

1000

BM 2,5

0,022

5,0

1,6

5,51

1000

BM 2,6

0,027

5,0

1,6

5,80

1000

BM 3

0,029

5,5

1,8

6,08

1000

BM 4

0,057

7,0

2,2

7,74

1000

BM 5

0,083

8,0

2,7

8,87

1000

BM 6

0,160

10,0

3,2

11,05

1000

BM 8

0,320

13,0

4,0

14,38

100

BM 10

0,720

17,0

5,0

18,90

200

BM 12

1,040

19,0

6,0

21,10

200

BM 14

1,590

22,0

7,0

24,49

200

BM 16

2,050

24,0

8,0

26,75

100

BM 18

2,960

27,0

9,0

30,14

100

BM 20

4,000

30,0

10,0

33,53

100

BM 22

4,830

32,0

11,0

35,72

100

BM 24

6,950

36,0

12,0

39,98

100

BM 27

10,100

41,0

13,5

45,63

50

BM 30

13,900

46,0

15,0

51,28

50

BM 33

18,300

50,0

16,5

55,80

50

BM 36

24,400

55,0

18,0

61,31

25

BM 39

31,600

60,0

19,5

66,96

10

BM 42

40,300

65,0

21,0

72,61

10

BM 45

50,00

70,0

22,5

78,26

10

BM 48

61,700

75,0

24,0

83,91

10

d

waga

100 szt. (kg)

s

m

e min

EN 24035

ISO 4035

PN 82153

do

do

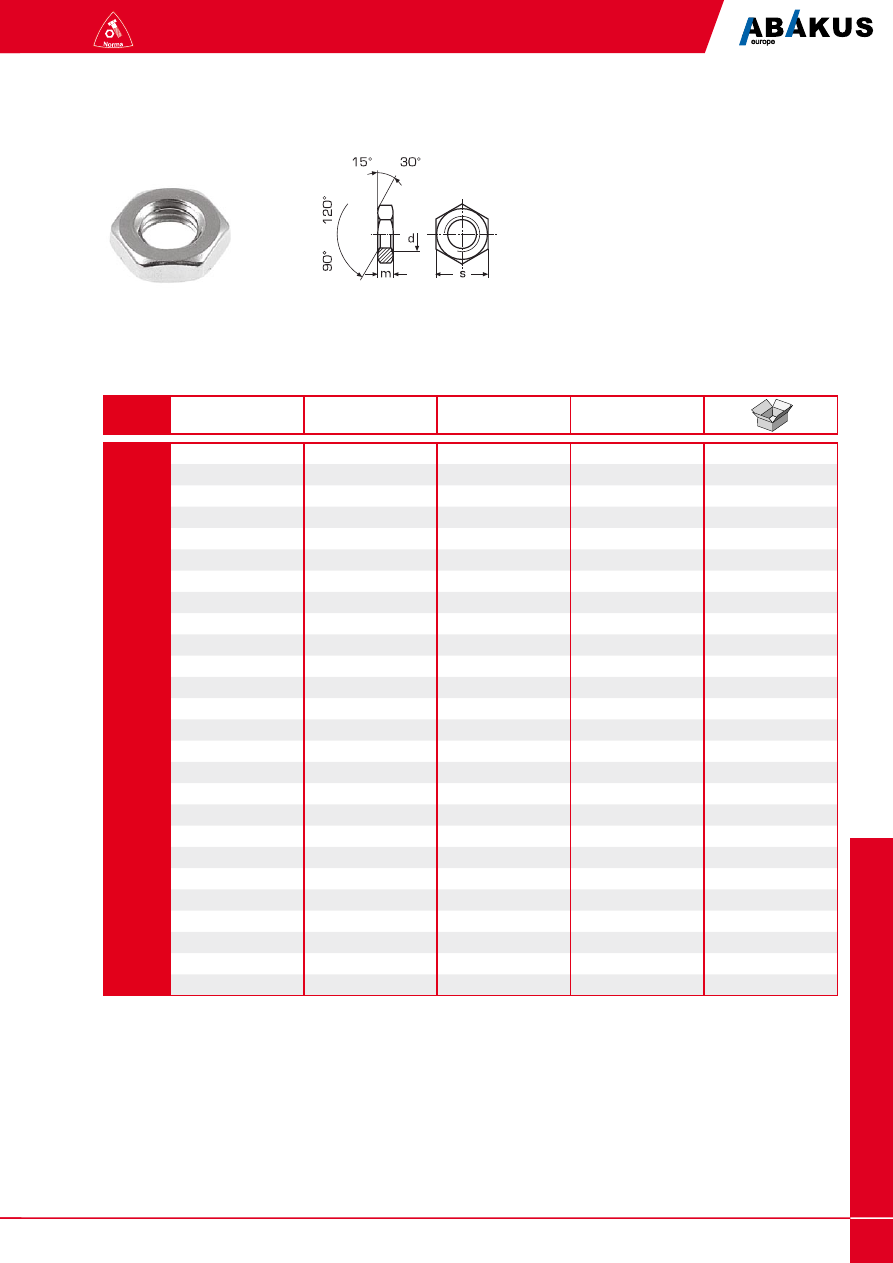

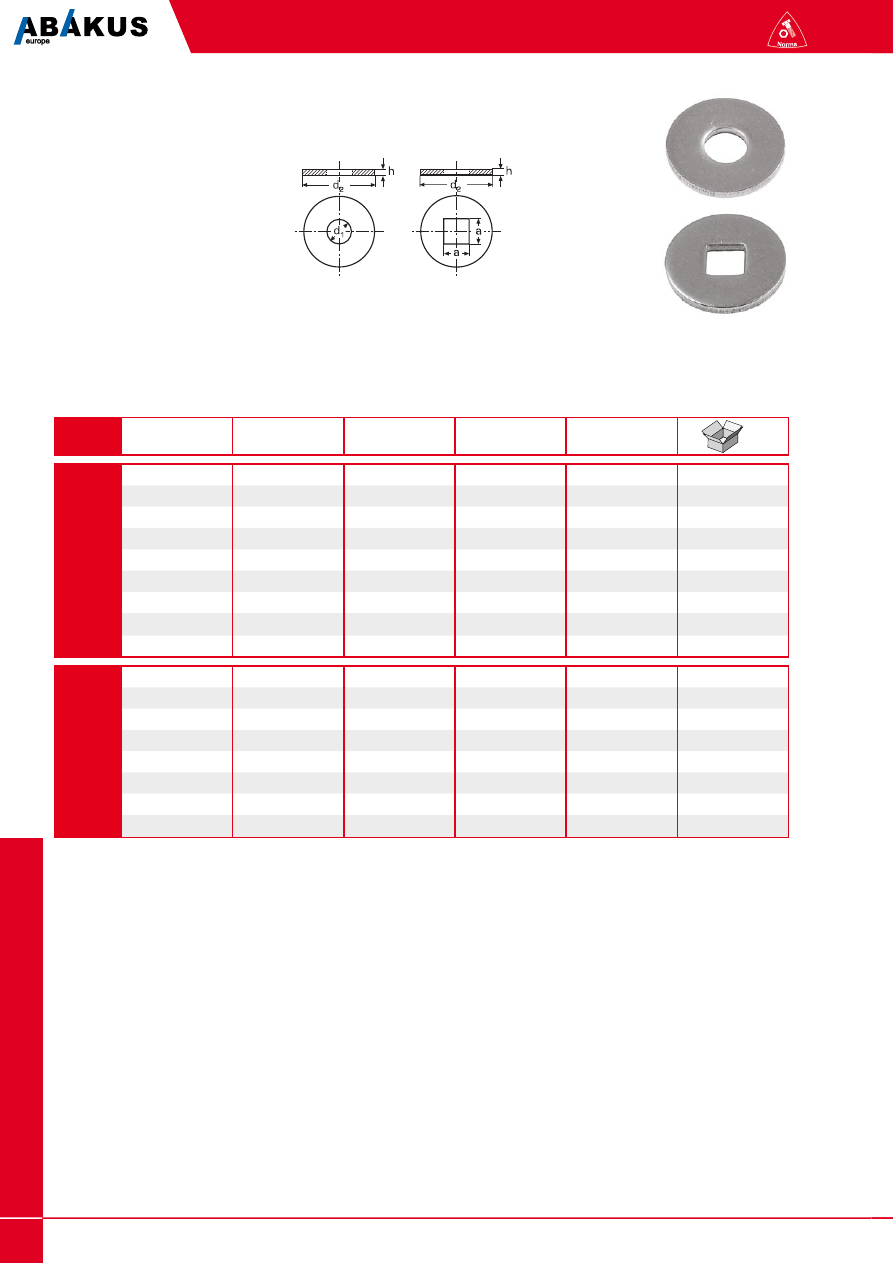

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

46

Norma

DIN 440

Podkładka do drewna

A2

R 5,5

M 5

0,326

18

2

-

500

R 6,6

M 6

0,543

22

2

-

500

R 9

M 8

1,300

28

3

-

200

R 11

M 10

1,910

34

3

-

100

R 13,5

M 12

4,330

44

4

-

100

R 17,5

M 16

8,720

56

5

-

100

R 22

M 20

16,900

72

6

-

50

R 24

M 22

21,000

80

6

-

50

R 26

M 24

24,200

85

6

-

50

d

dla

gwintu

waga

100 szt. (kg)

d2

h

a

EN 27094

ISO 7094

PN 82019

Forma R

Forma V

V 5,5

M 5

0,326

18

2

5,5

500

V 6,6

M 6

0,543

22

2

6,6

500

V 9

M 8

1,300

28

3

9

200

V 11

M 10

1,910

34

3

11

100

V 14

M 12

4,330

44

4

14

100

V 18

M 16

8,720

56

5

18

100

V 22

M 20

16,900

72

6

22

50

V 24

M 22

21,000

80

6

24

50

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

47

Norma

DIN 444

Śruba oczkowa

Forma B

A2 / A4

PN 82425

I 30

1,150

2,120

35

1,260

2,310

40

1,370

2,500

3,250

6,510

45

1,480

2,690

3,600

50

1,590

2,890

3,910

6,260

55

1,700

3,090

4,220

6,700

60

1,810

3,280

4,530

7,140

12,948

65

3,480

4,840

7,580

14,100

70

3,680

5,150

8,030

14,900

25,900

75

3,880

5,460

8,480

15,700

271,500

80

4,070

5,760

8,920

16,400

28,400

90

4,470

6,380

9,810

18,000

30,900

41,900

100

4,860

7,000

10,600

19,600

33,400

45,400

110

7,610

11,500

21,200

35,900

48,900

120

8,230

12,400

22,800

38,300

52,400

130

13,300

24,400

40,800

56,000

140

14,200

25,900

43,300

59,600

150

15,100

27,500

45,700

63,100

100

100

50

50

25

10

10

d1

M 6

M 8

M 10

M 12

M 16

M 20

M 24

b- l<125

18,0

22,0

26,0

30,0

38,0

46,0

54,0

b- l>125

-

28,0

32,0

36,0

44,0

52,0

60,0

d2

6,0

8,0

10,0

12,0

16,0

18,0

22,0

d3

14,0

18,0

20,0

25,0

32,0

40,0

45,0

s min

6,85

8,85

11,82

13,82

16,82

21,79

24,79

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

48

Norma

DIN 462

Podkładka odginana z noskiem

wewnętrznym

A2 / A4

PN 82016

6

0,115

16,0

2,5

3,9

3,0

0,8

100

8

0,180

20,0

2,5

5,9

3,0

0,8

100

10

0,260

25,0

3,0

7,4

4,0

0,8

100

12

0,320

28,0

3,0

9,3

5,0

0,8

50

14

0,400

30,0

3,0

11,4

5,0

0,8

50

16

0,490

32,0

3,0

13,5

5,0

1,0

50

18

0,550

34,0

4,0

15,4

6,0

1,0

50

20

0,430

36,0

4,0

17,5

6,0

1,0

50

22

0,421

40,0

4,0

19,5

6,0

1,0

25

24

0,580

42,0

4,0

21,6

6,0

1,0

25

26

0,740

45,0

5,0

23,5

7,0

1,0

25

28

0,900

50,0

5,0

25,5

7,0

1,0

25

30

1,240

50,0

5,0

27,5

7,0

1,2

25

32

1,340

52,0

5,0

29,6

7,0

1,2

10

35

1,440

55,0

5,0

32,6

7,0

1,2

10

38

1,540

58,0

5,0

35,3

8,0

1,2

10

40

1,640

62,0

5,0

37,3

8,0

1,2

10

d

waga

100 szt. (kg)

d1

h

g

f

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

49

Norma

DIN 463

Podkładka odginana

dwułapkowa

A2 / A4

PN 82022

M 4

0,033

4,3

14,0

6,5

5,0

0,38

100

M 5

0,055

5,3

16,0

8,0

6,0

0,5

100

M 6

0,080

6,4

18,0

9,0

7,0

0,5

100

M 8

0,171

8,4

20,0

11,0

8,0

0,75

100

M 10

0,251

10,5

22,0

13,0

10,0

0,75

100

M 12

0,441

13,0

28,0

15,0

12,0

1,0

100

M 14

0,509

15,0

28,0

16,0

12,0

1,0

100

M 16

0,630

17,0

32,0

18,0

15,0

1,0

100

M 18

0,824

19,0

36,0

20,0

18,0

1,0

50

M 20

0,900

21,0

36,0

21,0

18,0

1,0

50

M 22

1,000

23,0

42,0

23,0

20,0

1,0

50

M 24

1,200

25,0

42,0

25,0

20,0

1,0

50

M 27

2,530

28,0

48,0

29,0

23,0

1,6

50

M 30

3,140

31,0

52,0

32,0

26,0

1,6

20

M 33

3,560

34,0

56,0

34,0

28,0

1,6

20

M 36

4,250

37,0

60,0

38,0

30,0

1,6

20

M 39

4,970

40,0

64,0

41,0

32,0

1,6

10

wymiar

waga

100 szt. (kg)

d1

l1

l2

b

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

50

Norma

DIN 464

Śruba z łbem radełkowanym

wysokim

A2 / A4

I 4

0,350

5

0,354

0,828

6

0,359

0,836

1,520

8

0,368

0,851

1,540

10

0,377

0,866

1,570

2,840

12

0,386

0,881

1,600

2,870

16

0,420

0,910

1,670

2,900

5,680

20

0,452

1,558

1,700

3,000

5,800

10,100

25

1,000

1,870

3,080

5,860

30

3,280

6,000

100

100

50

50

25

50

d

M 3

M 4

M 5

M 6

M 8

M 10

dk

12

16

20

24

30

36

ds

6

8

10

12

16

20

h

7,5

9,5

11,5

15

18

23

k

2,5

3,5

4

5

6

8

PN 82456

Waga 100 sztuk /kg

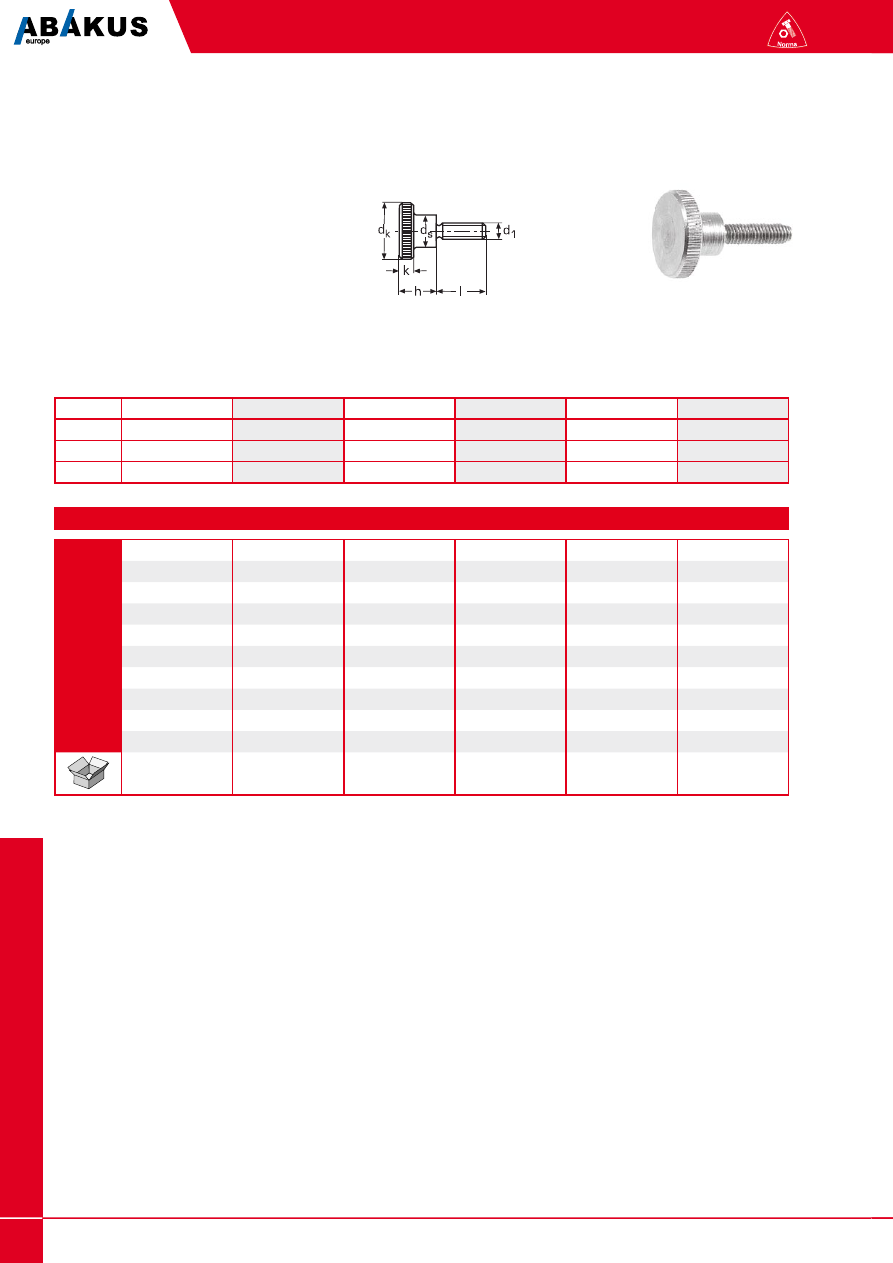

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

51

Norma

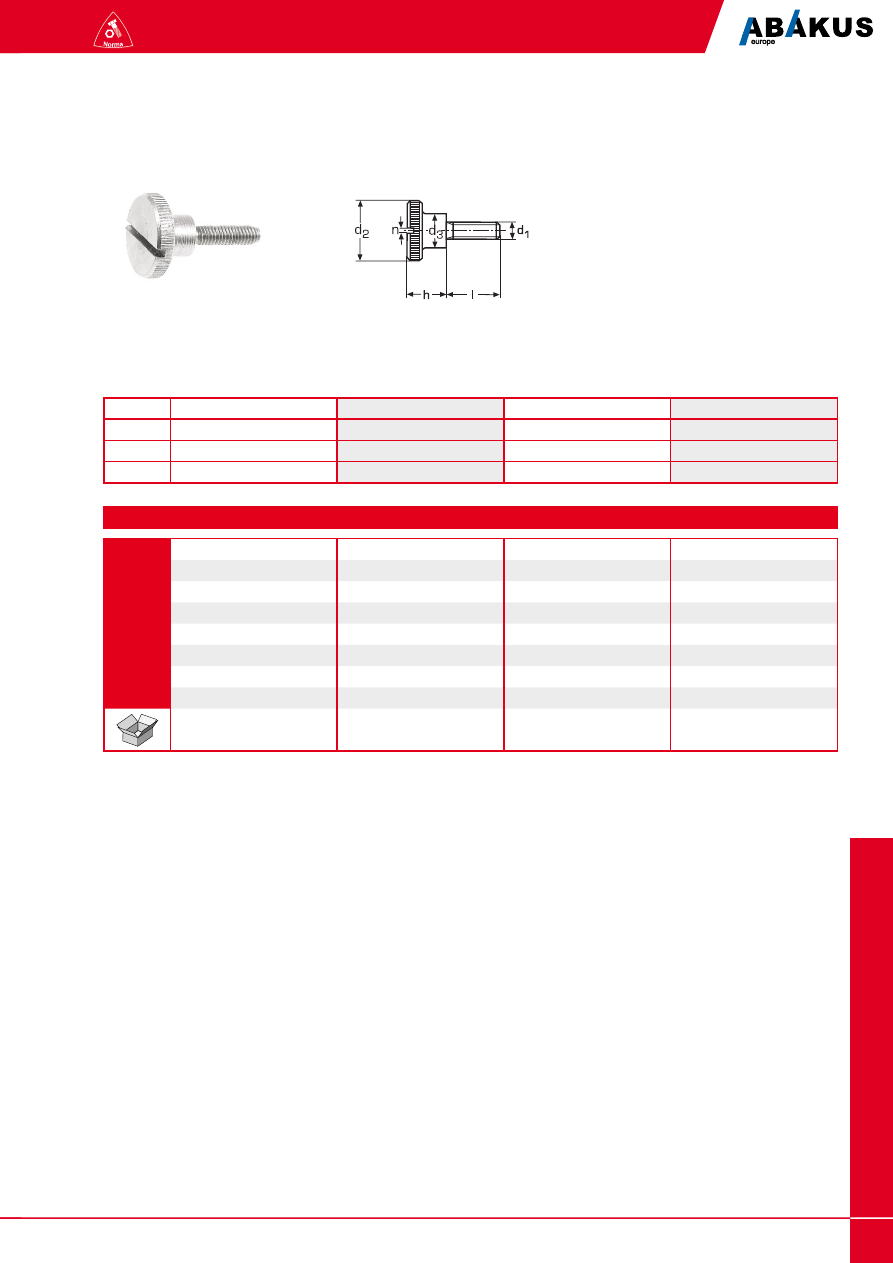

DIN 465

Śruba z łbem radełkowanym

wysokim, z nacięciem

A2 / A4

PN 82022

I 4

0,336

5

0,340

0,800

6

0,345

0,808

1,470

8

0,354

0,824

1,490

10

0,363

0,840

1,520

2,740

12

0,372

0,856

1,540

2,770

16

0,888

1,590

2,840

20

0,412

0,920

1,660

2,900

100

100

100

100

d

M 3

M 4

M 5

M 6

d2

12

16

20

24

d3

6

8

10

12

h

7,5

9,5

11,5

15

n

0,8

1

1,2

1,6

Waga 100 sztuk /kg

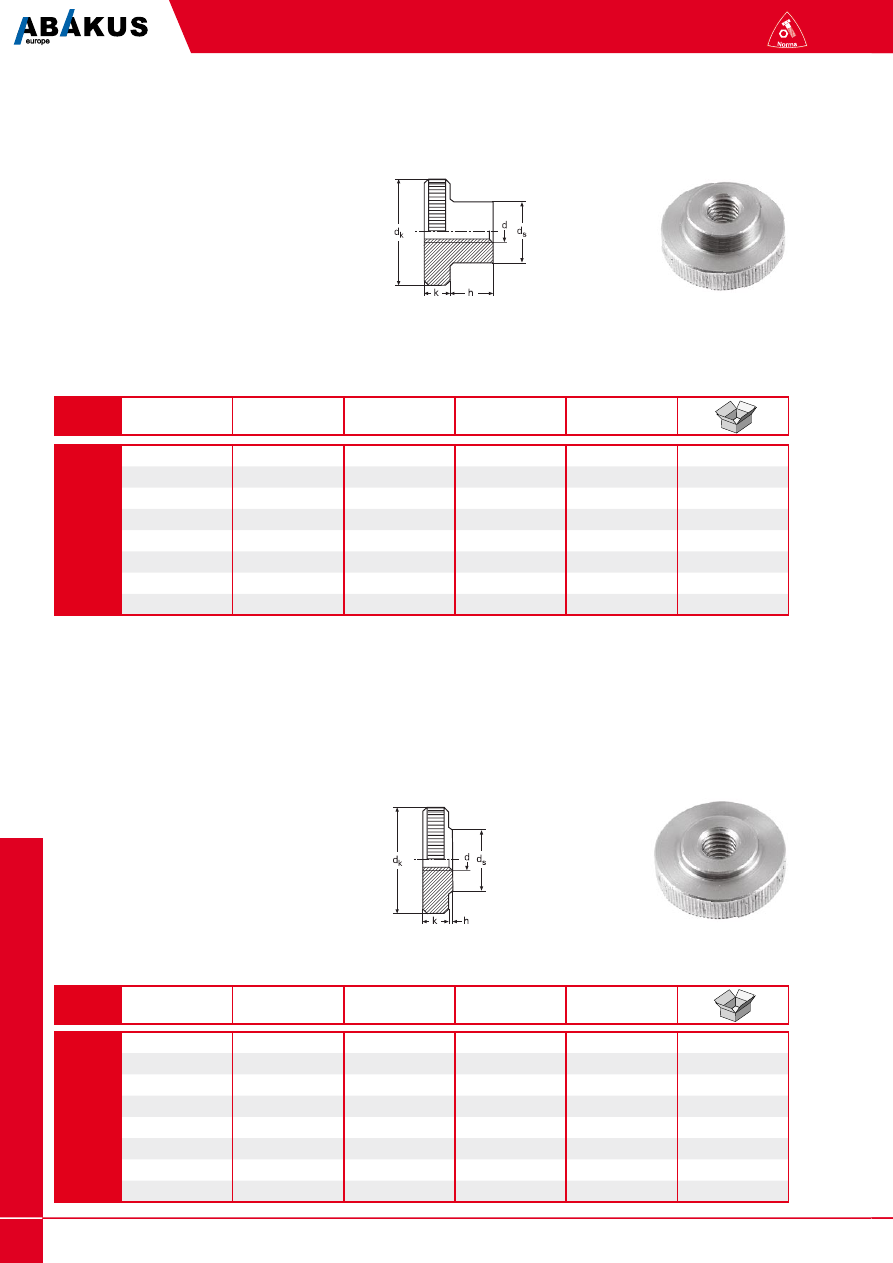

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

52

Norma

DIN 466

Nakrętka radełkowana wysoka

A2 / A4

PN 82461

M 2

0,130

9

4,5

5,3

2

100

M 2,5

0,220

11

5

6,5

2,5

100

M 3

0,300

12

6

7,5

2,5

100

M 4

0,719

16

8

9,5

3,5

100

M 5

1,300

20

10

11,5

4

50

M 6

2,400

24

12

15

5

50

M 8

4,441

30

16

18

6

50

M 10

8,445

36

20

23

8

50

d

waga

100 szt. (kg)

dk

ds

h

k

DIN 467

Nakrętka radełkowana niska

A2 / A4

PN 82462

M 2

0,102

9

4,5

2,5

2

100

M 2,5

0,190

11

5

3

2,5

100

M 3

0,220

12

6

3

2,5

100

M 4

0,541

16

8

4

3,5

100

M 5

0,986

20

10

5

4

50

M 6

1,760

24

12

6

5

50

M 8

3,390

30

16

8

6

50

M 10

6,380

36

20

10

8

50

d

waga

100 szt. (kg)

dk

ds

h

k

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

53

Norma

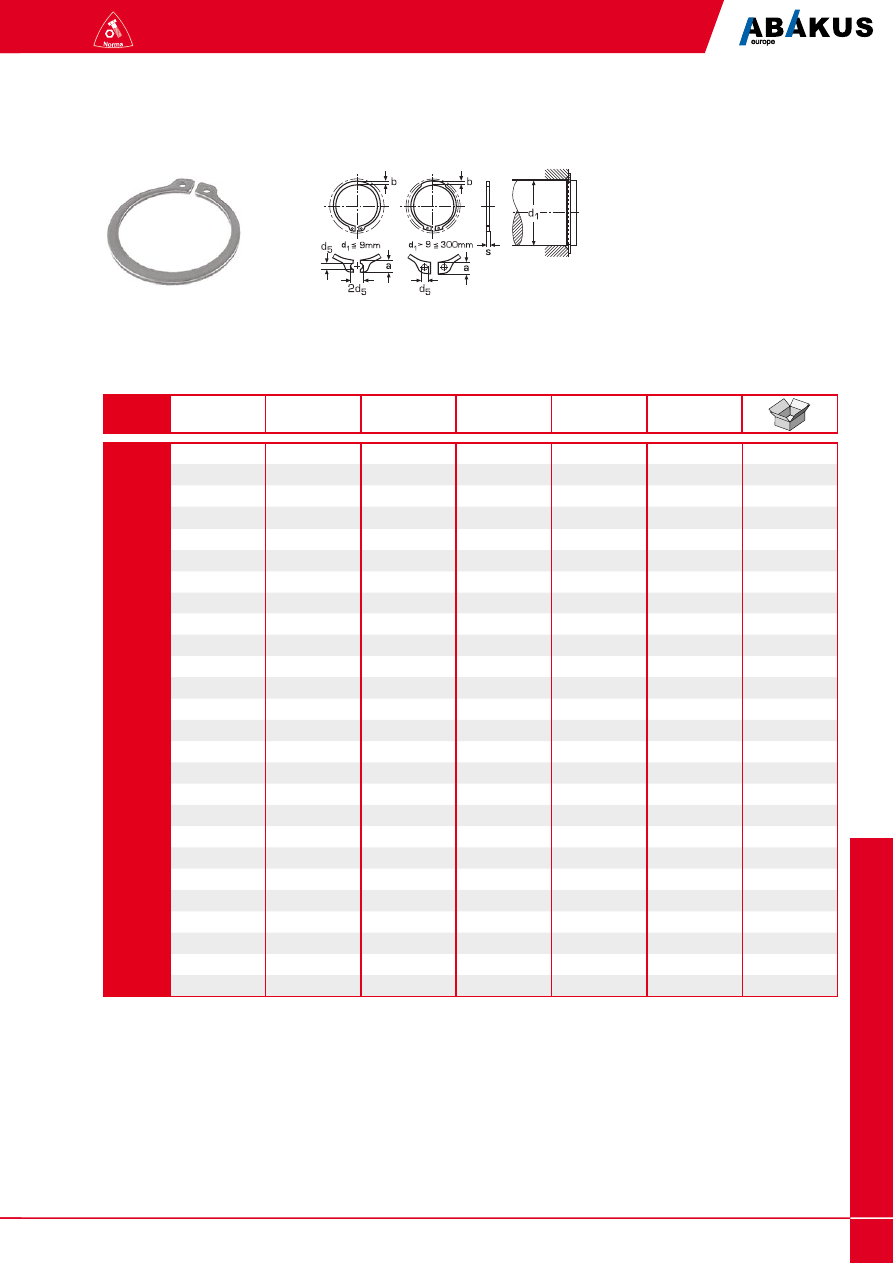

DIN 471

Pierścień zabezpieczający

zewnętrzny

1.4122

PN 85111

A 3

0,017

2,7

0,4

1,9

0,8

1,0

200

A 4

0,006

3,7

0,4

2,2

0,9

1,0

200

A 5

0,007

4,7

0,6

2,5

1,1

1,0

200

A 6

0,008

5,6

0,7

2,7

1,3

1,2

200

A 7

0,012

6,5

0,8

3,1

1,4

1,2

200

A 8

0,016

7,4

0,8

3,2

1,5

1,2

200

A 9

0,034

8,4

1,0

3,3

1,7

1,2

200

A 10

0,041

9,3

1,0

3,3

1,8

1,5

200

A 11

0,041

10,2

1,0

3,3

1,8

1,5

100

A 12

0,050

11,0

1,0

3,3

1,8

1,7

100

A 13

0,53

11,9

1,0

3,4

2,0

1,7

100

A 14

0,064

12,9

1,0

3,5

2,1

1,7

100

A 15

0,067

13,8

1,0

3,6

2,2

1,7

100

A 16

0,070

14,7

1,0

3,7

2,2

1,7

100

A 17

0,082

15,7

1,0

3,8

2,3

1,7

100

A 18

0,111

16,5

1,2

3,9

2,4

2,0

100

A 19

0,122

17,5

1,2

3,9

2,5

2,0

100

A 20

0,130

18,5

1,2

4,0

2,6

2,0

50

A 22

0,150

20,5

1,2

4,2

2,8

2,0

50

A 23

0,163

21,4

1,0

4,3

2,9

2,0

50

A 24

0,177

22,2

1,0

4,4

3,0

2,0

50

A 25

0,190

23,2

1,2

4,4

3,0

2,0

50

A 26

0,196

24,2

1,2

4,5

3,1

2,0

50

A 27

0,217

25,1

1,2

4,6

3,1

2,0

50

A 28

0,292

25,9

1,5

4,7

3,2

2,0

50

A 30

0,331

27,9

1,5

5,0

3,5

2,0

50

d1

waga

100 szt. (kg)

d3

s

a max

b~

d5 min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

54

Norma

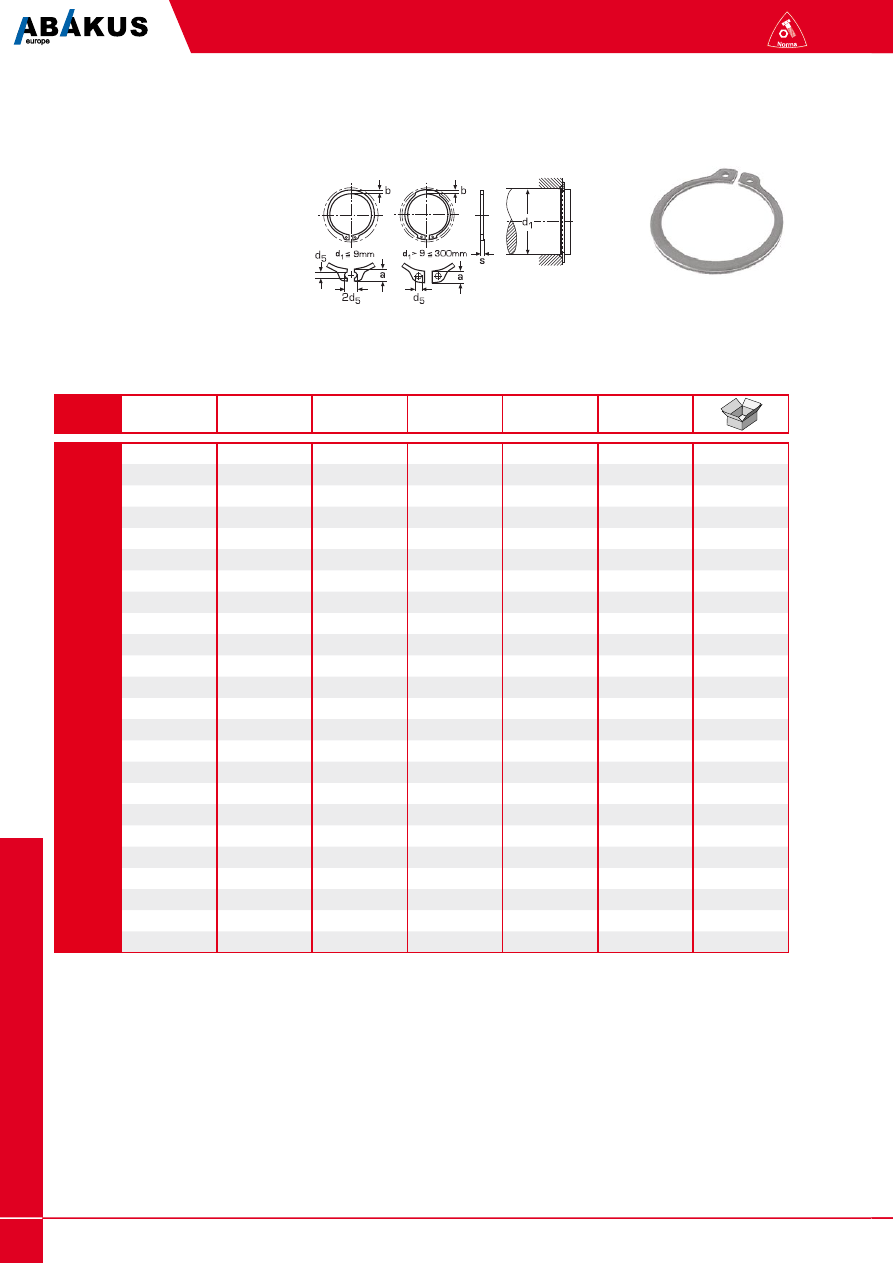

DIN 471

Pierścień zabezpieczający

zewnętrzny

1.4122

PN 85111

A 32

0,350

29,6

1,5

5,2

3,6

2,5

25

A 34

0,380

31,5

1,5

5,4

3,8

2,5

25

A 35

0,400

32,2

1,5

5,6

3,9

2,5

25

A 36

0,500

33,2

1,75

5,6

4,0

2,5

25

A 38

0,560

35,2

1,75

5,8

4,2

2,5

25

A 39

0,580

36,0

1,75

5,9

4,3

2,5

25

A 40

0,600

36,5

1,75

6,0

4,4

2,5

25

A 42

0,620

38,5

1,75

6,5

4,5

2,5

25

A 45

0,750

41,5

1,75

6,7

4,7

2,5

25

A 48

0,790

44,5

1,75

6,9

5,0

2,5

25

A 50

1,020

45,8

2,0

6,9

5,1

2,5

25

A 55

1,140

50,8

2,0

7,2

5,4

2,5

25

A 60

1,290

55,8

2,0

7,4

5,8

2,5

25

A 65

1,820

60,8

2,5

7,8

6,3

3,0

25

A 70

2,200

65,5

2,5

8,1

6,6

3,0

25

A 75

2,460

70,5

2,5

8,4

7,0

3,0

25

A 80

2,730

74,5

2,5

8,6

7,4

3,0

25

A 85

3,640

79,5

3,0

8,7

7,8

3,5

10

A 90

4,450

84,5

3,0

8,8

8,2

3,5

10

A 95

4,900

89,5

3,0

9,4

8,6

3,5

10

A 100

5,370

94,5

3,0

9,6

9,0

3,5

10

A 105

8,000

98,0

4,0

9,9

9,3

3,5

10

A 110

8,200

103,0

4,0

10,1

9,6

3,5

10

A 120

8,600

113,0

4,0

11,0

10,2

3,5

10

d1

waga

100 szt. (kg)

d3

s

a max

b~

d5 min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

55

Norma

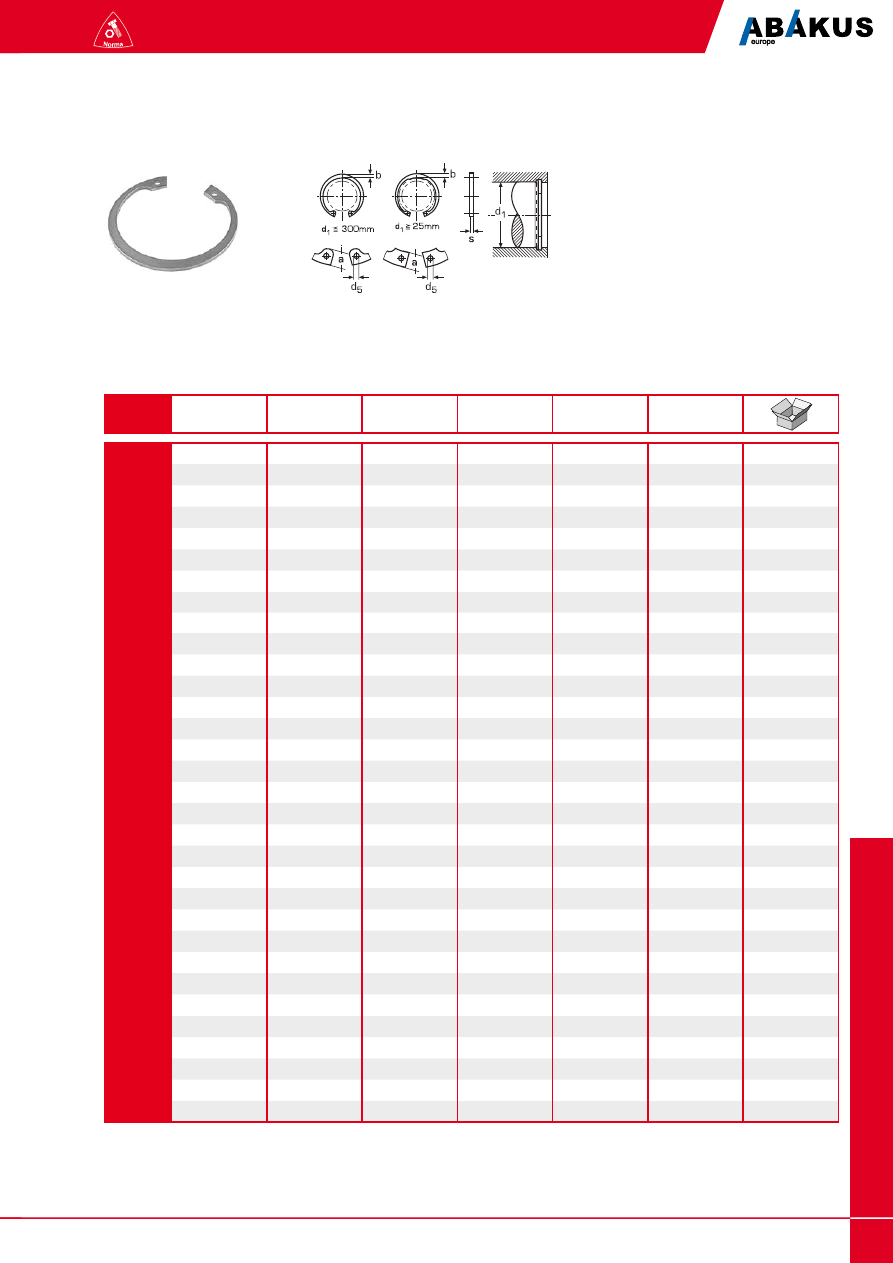

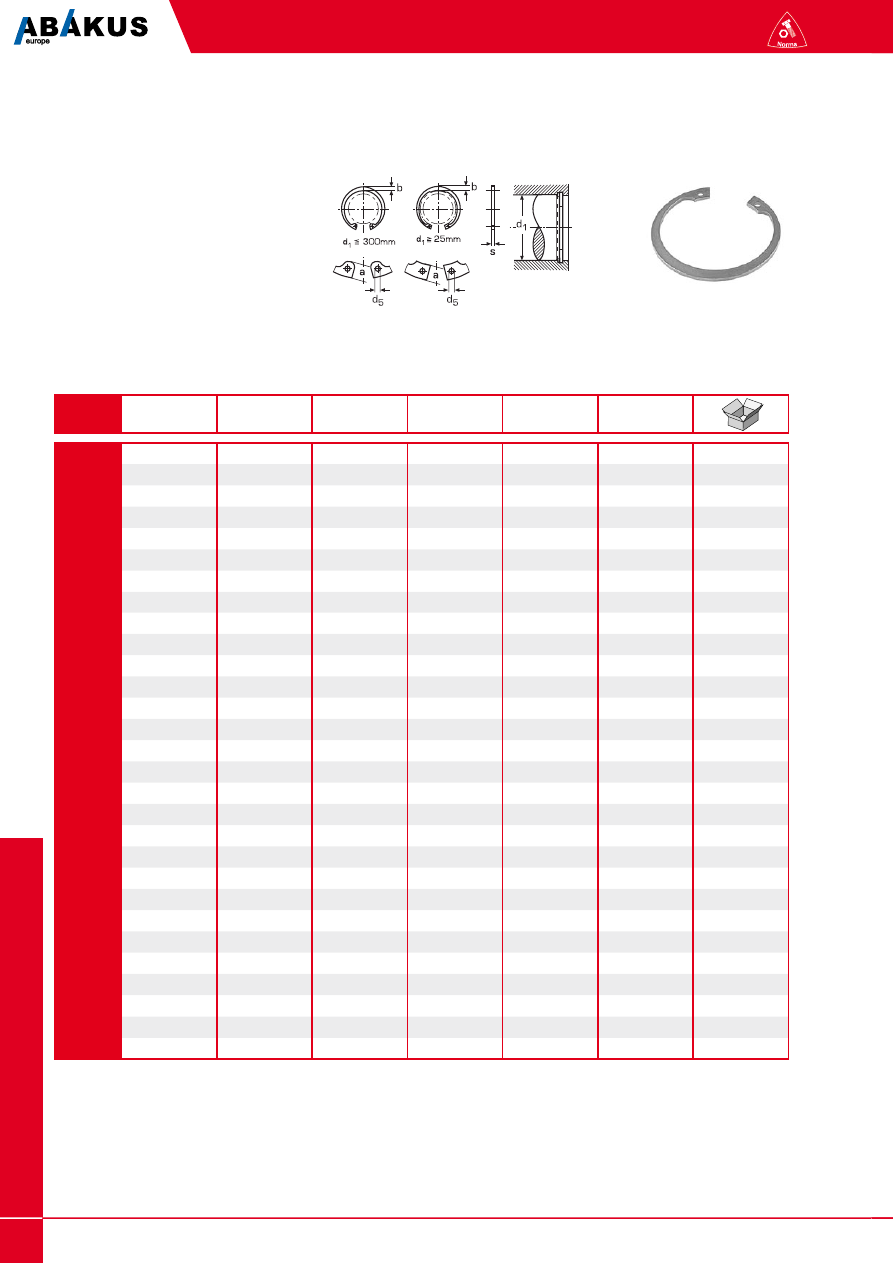

DIN 472

Pierścień zabezpieczający

wewnętrzny

1.4122

PN 85111

I 8

0,014

8,7

0,8

2,4

1,1

1,0

200

I 9

0,016

9,8

0,8

2,5

1,3

1,0

200

I 10

0,018

10,8

1,0

3,2

1,4

1,2

200

I 11

0,030

11,8

1,0

3,3

1,5

1,2

200

I 12

0,037

13,0

1,0

3,4

1,7

1,2

200

I 13

0,042

14,1

1,0

3,6

1,8

1,5

200

I 14

0,052

15,1

1,0

3,7

1,9

1,7

100

I 15

0,056

16,2

1,0

3,7

2,0

1,7

100

I 16

0,060

17,3

1,0

3,8

2,0

1,7

100

I 17

0,065

18,3

1,0

3,9

2,1

1,7

100

I 18

0,074

19,5

1,0

4,1

2,2

2,0

100

I 19

0,083

20,5

1,0

4,1

2,2

2,0

100

I 20

0,090

21,5

1,0

4,2

2,3

2,0

100

I 21

0,100

22,5

1,0

4,2

2,4

2,0

100

I 22

0,110

23,5

1,0

4,2

2,5

2,0

100

I 23

0,142

24,5

1,2

4,3

2,5

2,0

100

I 24

0,142

25,9

1,2

4,4

2,6

2,0

100

I 25

0,150

26,9

1,2

4,5

2,7

2,0

50

I 26

0,160

27,9

1,2

4,7

2,8

2,0

50

I 27

0,180

28,9

1,2

4,7

2,8

2,0

50

I 28

0,180

30,1

1,2

4,8

2,9

2,0

50

I 29

0,190

31,1

1,2

4,8

3,0

2,0

50

I 30

0,206

32,1

1,2

4,8

3,0

2,0

50

I 31

0,210

33,1

1,2

5,2

3,2

2,5

50

I 32

0,221

34,4

1,2

5,4

3,2

2,5

50

I 33

0,210

35,5

1,2

5,4

3,3

2,5

25

I 34

0,320

36,5

1,5

5,4

3,3

2,5

25

I 35

0,354

37,8

1,5

5,4

3,4

2,5

25

I 36

0,370

38,8

1,5

5,4

3,5

2,5

25

I 37

0,374

39,8

1,5

5,5

3,6

2,5

25

I 38

0,390

40,8

1,5

5,5

3,7

2,5

25

I 39

0,390

42,0

1,5

5,6

3,8

2,5

25

d1

waga

100 szt. (kg)

d3

s

a max

b~

d5 min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

56

Norma

DIN 472

Pierścień zabezpieczający

wewnętrzny

1.4122

PN 85111

I 40

0,470

43,5

1,75

5,8

3,9

2,5

25

I 41

0,500

44,5

1,75

5,9

4,0

2,5

25

I 42

0,540

45,5

1,75

5,9

4,1

2,5

25

I 43

0,560

46,5

1,75

5,9

4,2

2,5

25

I 44

0,580

47,5

1,75

6,0

4,2

2,5

25

I 45

0,600

48,5

1,75

6,2

4,3

2,5

25

I 47

0,610

50,5

1,75

6,4

4,4

2,5

25

I 48

0,670

51,5

1,75

6,4

4,5

2,5

25

I 50

0,730

54,2

2,0

6,5

4,6

2,5

25

I 52

0,820

56,2

2,0

6,7

4,7

2,5

25

I 55

0,850

59,2

2,0

6,8

5,0

2,5

25

I 58

1,050

62,2

2,0

6,9

5,2

2,5

25

I 60

1,110

64,2

2,0

7,3

5,4

2,5

25

I 62

1,120

66,2

2,0

7,3

5,5

3,0

25

I 65

1,430

69,2

2,5

7,6

5,8

3,0

25

I 68

1,600

72,5

2,5

7,8

6,1

3,0

25

I 70

1,650

74,5

2,5

7,8

6,2

3,0

25

I 72

1,810

76,5

2,5

7,8

6,4

3,0

25

I 75

1,880

79,5

2,5

7,8

6,6

3,0

25

I 80

2,200

85,5

2,5

8,5

7,0

3,0

25

I 85

2,530

90,5

3,0

8,6

7,2

3,5

10

I 90

3,100

95,5

3,0

8,6

7,6

3,5

10

I 95

3,500

100,5

3,0

8,8

8,1

3,5

10

I 100

3,800

105,5

3,0

9,2

8,4

3,5

10

I 105

5,600

112,0

4,0

9,5

8,7

3,5

10

I 110

6,450

117,0

4,0

10,4

9,0

3,5

10

I 120

7,700

127,0

4,0

11,0

9,7

3,5

10

I 130

8,200

137,0

4,0

11,0

10,2

4,0

10

I 140

8,750

147,0

4,0

11,2

10,7

4,0

10

d1

waga

100 szt. (kg)

d3

s

a max

b~

d5 min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

57

Norma

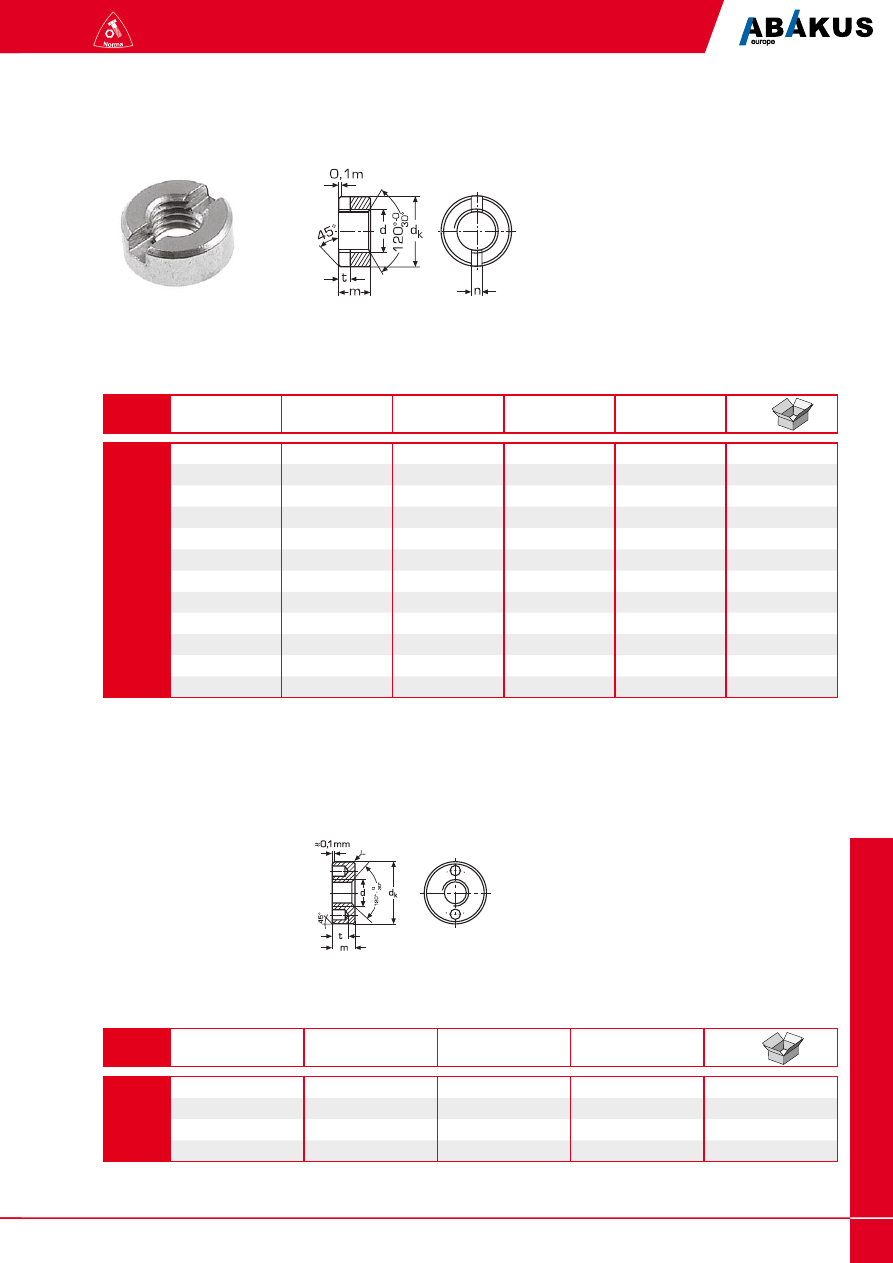

DIN 546

Nakrętka okrągła z nacięciem

A2 / A4

PN 82463

M 1,6

0,010

3,5

1,6

0,5

0,6

500

M 2

0,016

4,5

2,0

1,0

0,8

500

M 2,5

0,034

5,5

2,2

1,2

0,9

500

M 3

0,037

6,0

2,5

1,2

1,0

500

M 4

0,096

8,0

3,5

1,4

1,2

200

M 5

0,180

9,0

4,2

2,0

1,5

200

M 6

0,273

11,0

5,0

2,5

2,0

200

M 8

0,557

14,0

6,5

3,0

2,5

200

M 10

1,150

18,0

8,0

3,5

3,2

100

M 12

2,150

21,0

10,0

4,0

3,8

100

M 16

3,680

26,0

12,0

4,0

3,8

100

M 20

5,720

32,0

14,0

5,0

4,8

100

d1

waga

100 szt. (kg)

dk

m

n

t min

DIN 547

Nakrętka okrągła z otworami

A2 / A4

PN 82464

M 5

0,308

12

4,2

2,3

200

M 6

0,493

14

5

2,8

200

M 8

1,050

18

6,5

3,3

200

M 10

1,930

22

8

3,8

100

d1

waga

100 szt. (kg)

dk

m

t min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

58

Norma

DIN 551

Wkręt dociskowy z końcem

płaskim, z nacięciem płaskim

A2 / A4

I 4

0,015

0,026

0,105

5

0,009

0,014

0,020

0,034

0,052

6

0,010

0,017

0,024

0,041

0,065

0,090

8

0,014

0,023

0,033

0,057

0,090

0,125

0,267

10

0,022

0,029

0,042

0,072

0,115

0,160

0,300

0,420

12

0,030

0,035

0,050

0,087

0,140

0,195

0,346

0,520

0,985

15

0,177

0,475

0,710

16

0,047

0,066

0,117

0,190

0,265

0,510

0,720

20

0,077

0,137

0,240

0,335

0,650

0,920

1,220

25

0,160

0,253

0,407

0,830

1,170

1,420

30

0,173

0,298

0,445

1,010

1,420

1,740

35

0,206

0,385

0,540

1,190

1,520

40

0,224

0,460

0,603

1,370

1,620

45

0,242

0,460

0,535

1,550

50

0,260

0,590

0,658

1,730

1,820

55

0,730

60

0,760

2,090

2,020

70

2,450

1,740

500

500

500

500

200

200

100

100

100

d1

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

n

0,25

0,25

0,4

0,4

0,6

0,8

1,0

1,2

1,6

t min

0,56

0,64

0,72

0,8

1,12

1,28

1,6

2,0

2,4

t max

0,74

0,84

0,95

1,05

1,42

1,63

2,0

2,5

3,0

dp

0,7

0,75

1,25

1,75

2,25

3,2

3,7

5,2

6,64

EN 24766

ISO 4766

PN 82272

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

59

Norma

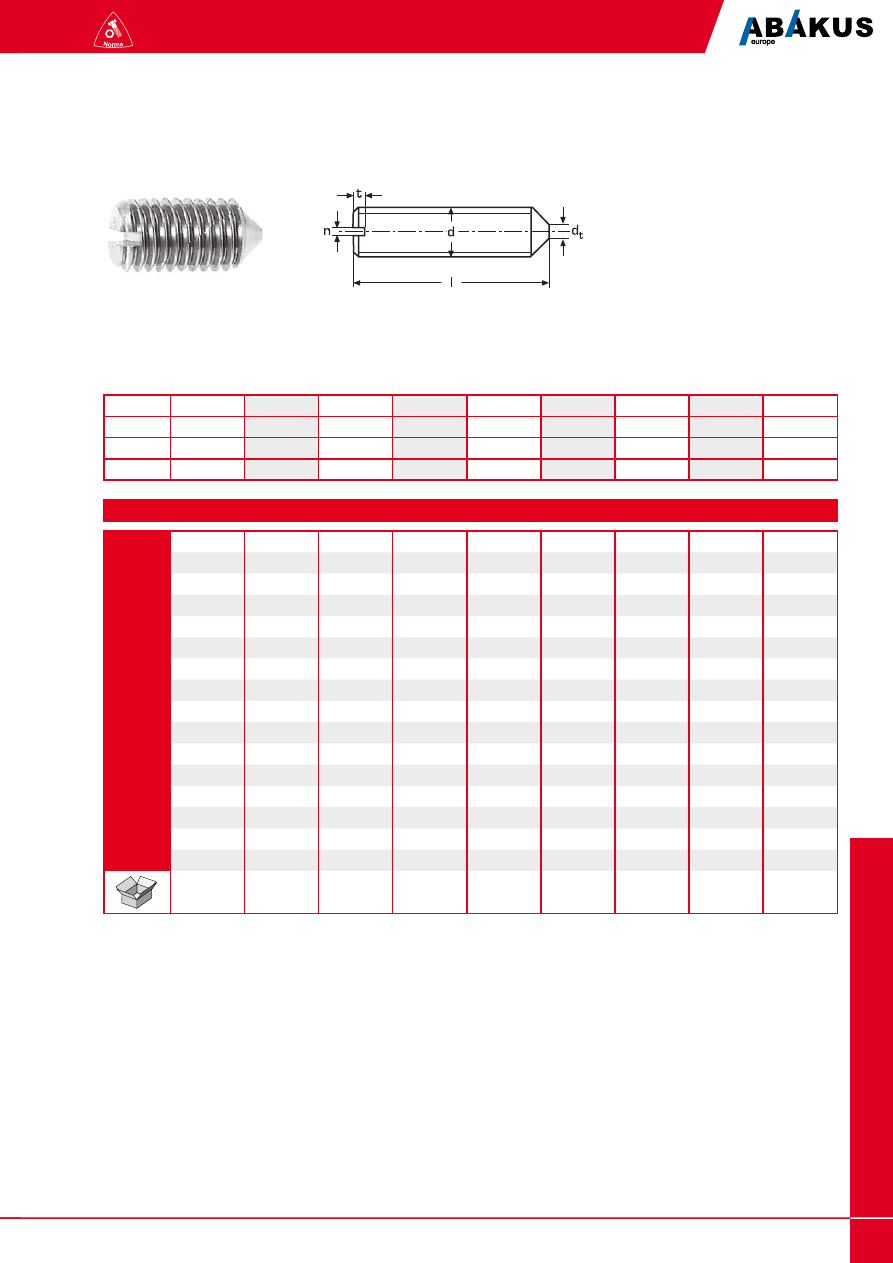

DIN 553

Wkręt dociskowy z końcem

stożkowym, z nacięciem

płaskim

A2 / A4

ISO 7434

PN 82273

I 4

0,013

0,015

5

0,009

0,010

0,017

0,021

0,027

6

0,011

0,016

0,021

0,036

0,052

0,064

8

0,014

0,022

0,029

0,044

0,077

0,104

0,225

10

0,017

0,028

0,037

0,067

0,102

0,144

0,265

0,360

12

0,020

0,034

0,045

0,082

0,127

0,184

0,325

0,460

16

0,028

0,040

0,052

0,112

0,176

0,264

0,445

0,860

1,015

18

0,505

0,760

20

0,074

0,150

0,225

0,344

0,565

0,860

1,323

25

0,180

0,340

0,400

0,715

1,110

1,631

30

0,210

0,400

0,439

0,840

1,360

35

0,202

0,440

0,511

1,028

1,610

40

0,268

0,480

0,583

1,216

2,000

45

0,334

0,466

0,655

1,439

50

0,400

0,505

0,727

1,704

2,400

60

0,900

0,664

2,388

500

500

500

500

200

200

100

100

50

d1

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

n

0,25

0,4

0,4

0,6

0,8

1,0

1,2

1,6

2,0

t min

0,64

0,72

0,8

1,12

1,28

1,6

2,0

2,4

2,8

t max

0,84

0,95

1,05

1,42

1,63

2,0

2,5

3,0

3,6

dt

0,2

0,25

0,3

0,4

0,5

1,5

2,0

2,25

3,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

60

Norma

DIN 557

Nakrętka kwadratowa

A2 / A4

M 5

0,131

4,0

8,0

11,3

2,5

500

M 6

0,264

5,0

10,0

14,1

3,2

200

M 8

0,550

6,5

13,0

18,4

4,1

200

M 10

1,300

8,0

17,0

24,0

5,2

100

M 12

1,910

10,0

19,0

26,9

6,6

100

M 16

3,820

13,0

24,0

33,9

8,6

50

d

waga

100 szt. (kg)

m

s

e~

mw

PN 82151

DIN 562

Nakrętka kwadratowa niska

A2 / A4

M 2

0,013

1,2

4,0

5,0

500

M 2,5

0,027

1,6

5,0

6,3

500

M 3

0,035

1,8

5,5

7,0

500

M 4

0,064

2,2

7,0

8,9

500

M 5

0,106

2,7

8,0

10,2

500

M 6

0,193

3,2

10,0

12,7

200

M 8

0,401

4,0

13,0

16,5

200

M 10

0,880

5,0

17,0

21,5

100

d

waga

100 szt. (kg)

m

s

e

PN 82151

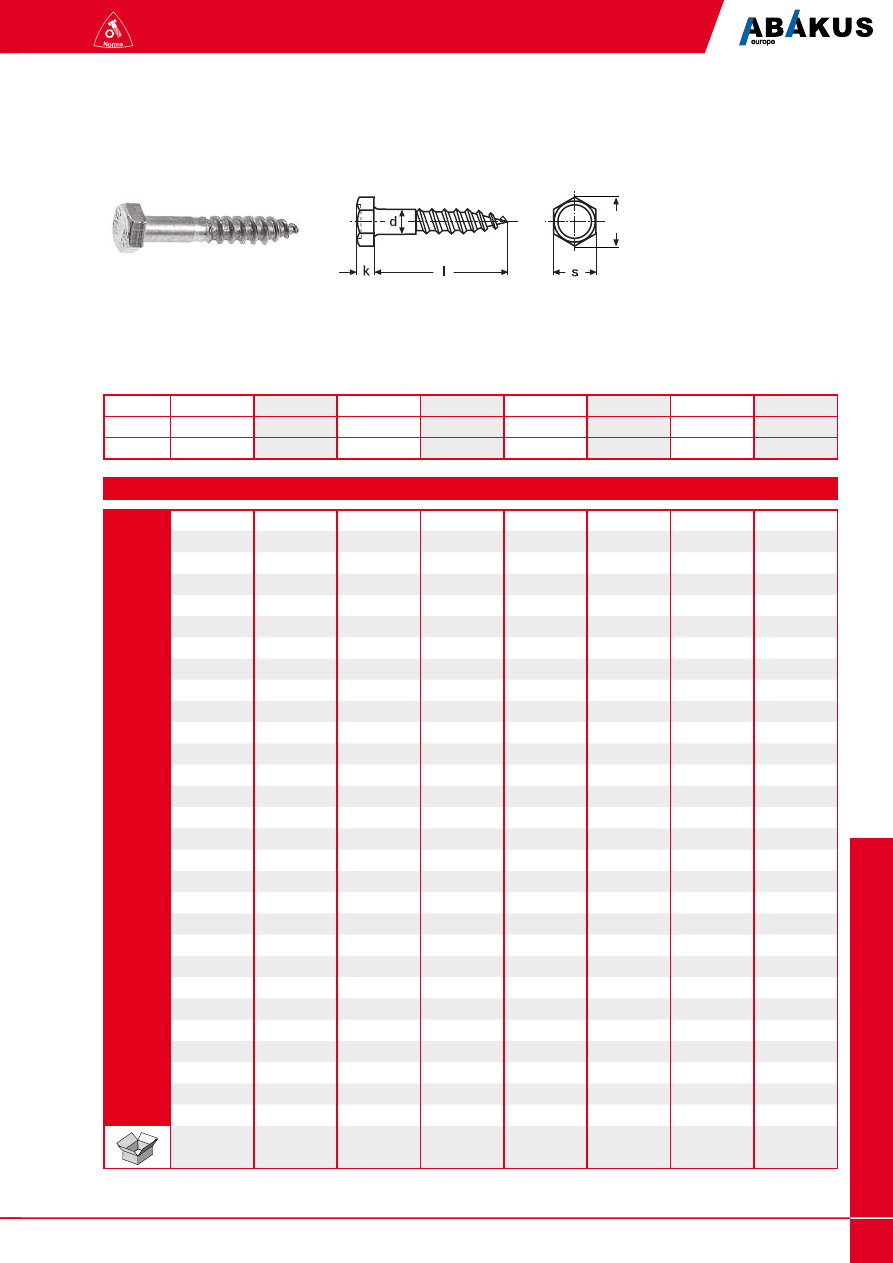

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

61

Norma

DIN 571

Wkręt do drewna z łbem

sześciokątnym

A2 / A4

PN 82501

I 20

0,201

0,342

0,502

25

0,241

0,402

0,582

1,150

30

0,281

0,462

0,649

0,976

1,290

35

0,311

0,512

0,742

1,420

40

0,351

0,582

0,806

1,191

1,560

2,800

45

0,400

0,569

0,894

1,300

1,690

3,000

50

0,621

0,964

1,409

1,880

3,222

4,540

8,410

55

0,763

1,050

1,400

1,960

3,430

60

0,823

1,120

1,665

2,130

3,702

5,180

9,490

65

1,190

1,930

2,220

3,850

70

0,943

1,273

2,080

2,430

4,070

5,780

10,700

80

0,923

1,430

2,200

2,500

4,520

6,450

11,800

90

1,589

2,380

2,650

4,990

7,500

13,000

100

1,755

2,710

2,975

5,400

8,003

14,100

110

1,866

3,040

3,200

5,810

8,340

15,200

120

2,031

3,400

3,500

6,220

9,350

16,300

130

2,200

3,280

3,800

6,630

9,560

17,500

140

2,300

3,850

4,100

7,040

10,170

18,700

150

3,440

4,400

7,450

10,780

19,800

160

2,700

4,700

7,860

12,797

20,900

170

4,300

5,186

8,400

180

4,428

5,400

8,330

14,305

200

6,100

9,720

15,909

220

15,500

240

17,100

250

17,900

260

18,100

280

19,800

300

21,400

200

200

100

100

100

od l120

50

100

od l100

50

50

od l150

25

25

d

M 4

M 5

M 6

M 7

M 8

M 10

M 12

M 16

k

2,8

3,5

4,0

5,0

5,5

7,0

8,0

10,0

e

7,5

8,63

10,89

13,07

14,2

18,72

20,88

26,17

s

7,0

8,0

10,0

12,0

13,0

17,0

19,0

24,0

b=0,6l

e

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

62

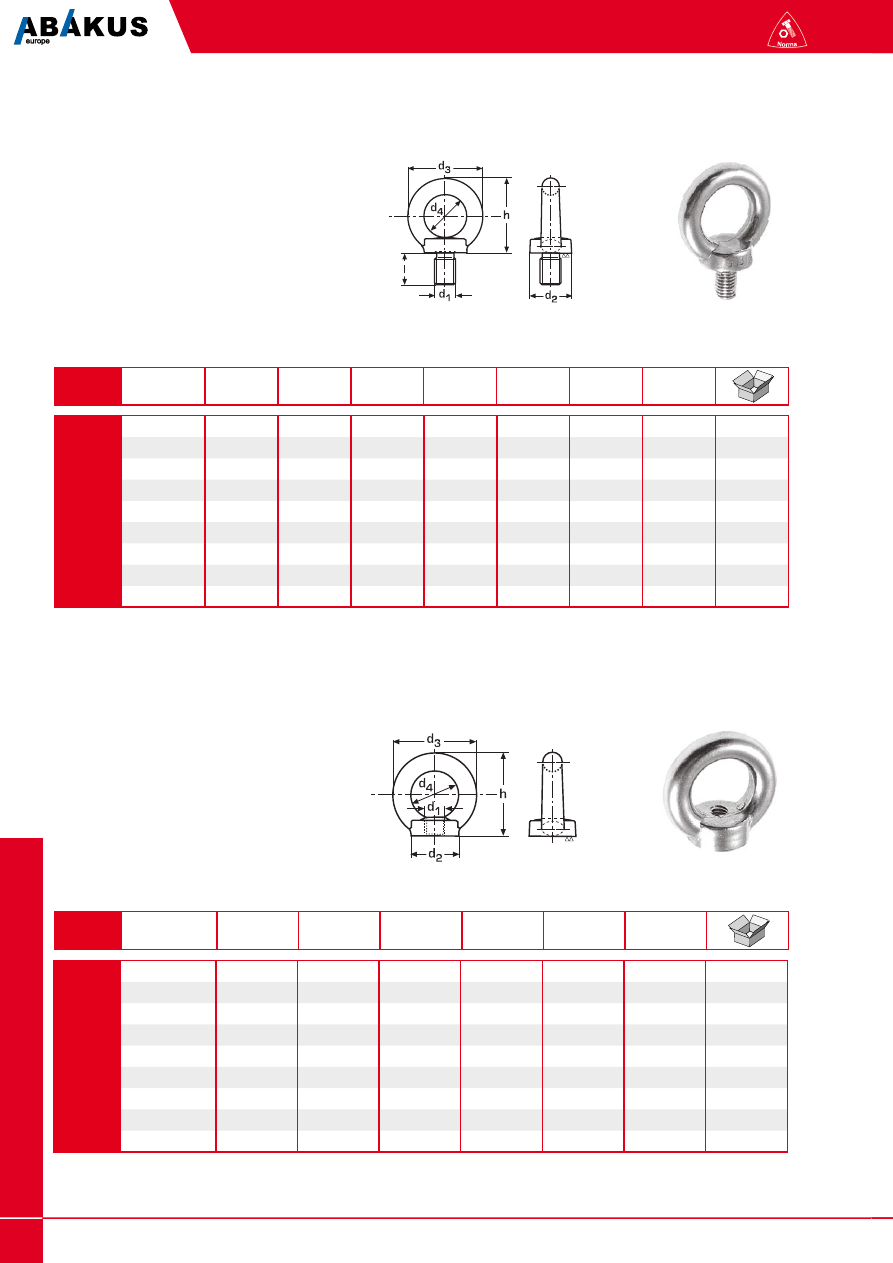

Norma

DIN 580

Śruba z uchem

A2 / A4

M 8

6,000

13,0

20,0

36,0

20,0

36,0

6,0

8,0

50

M 10

11,000

17,0

25,0

45,0

25,0

45,0

8,0

10,0

50

M 12

18,000

20,5

30,0

54,0

30,0

53,0

10,0

12,0

50

M 16

28,000

27,0

35,0

63,0

35,0

62,0

12,0

14,0

25

M 20

45,000

30,0

40,0

72,0

40,0

71,0

14,0

16,0

25

M 24

74,000

36,0

50,0

90,0

50,0

90,0

18,0

20,0

10

M 27

120,000

45,0

65,0

108,0

60,0

109,0

22,0

22,0

10

M 30

166,000

45,0

65,0

108,0

60,0

109,0

22,0

24,0

10

M 36

265,000

54,0

75,0

126,0

70,0

128,0

26,0

28,0

10

d1

waga

100 szt. (kg)

l

d2

d3

d4

h

e

k

DIN 582

Nakrętka z uchem

A2 / A4

M 8

5,000

20,0

36,0

20,0

36,0

8,5

8,0

50

M 10

9,000

25,0

45,0

25,0

45,0

10,0

10,0

50

M 12

16,000

30,0

54,0

30,0

53,0

11,0

12,0

50

M 16

24,000

35,0

63,0

35,0

62,0

13,0

14,0

25

M 20

36,000

40,0

72,0

40,0

71,0

16,0

16,0

25

M 24

72,000

50,0

90,0

50,0

90,0

20,0

20,0

10

M 27

102,000

65,0

108,0

60,0

109,0

22,0

22,0

10

M 30

132,000

65,0

108,0

60,0

109,0

25,0

24,0

10

M 36

208,000

75,0

126,0

70,0

128,0

30,0

28,0

10

d

waga

100 szt. (kg)

d2

d3

d4

h

e

k

EN 23266

ISO 2366

PN 82472

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

63

Norma

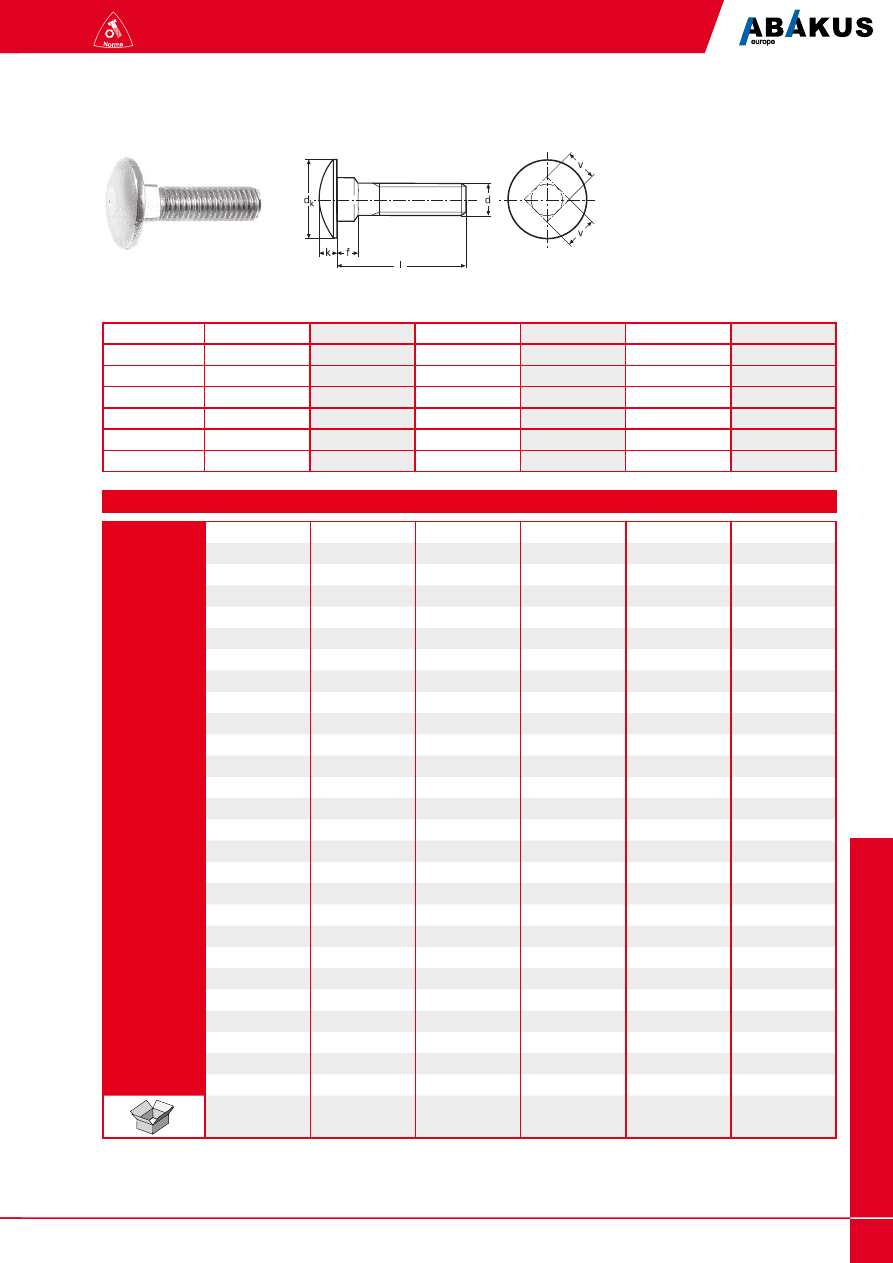

DIN 603

Śruba zamkowa

A2 / A4

l 14

1,000

16

0,400

0,690

1,310

2,020

20

0,450

0,760

1,380

2,270

25

0,510

0,850

1,588

2,520

4,556

30

0,590

0,894

1,700

2,736

4,570

7,000

35

0,670

1,070

1,900

2,958

4,940

8,000

40

0,750

1,070

2,100

3,270

5,310

10,500

45

0,830

1,290

2,300

3,610

5,680

11,200

50

0,910

1,400

2,500

3,630

6,120

11,900

55

0,990

1,510

2,690

0,000

6,560

12,600

60

1,070

1,620

2,890

4,510

6,900

13,300

65

1,105

1,730

3,090

0,000

7,440

14,100

70

1,230

1,840

3,290

5,130

7,880

14,900

75

1,310

1,610

0,000

0,000

3,620

15,700

80

2,290

2,060

3,680

5,750

8,700

16,500

90

2,280

4,080

5,150

9,600

18,100

100

4,480

6,370

10,500

19,700

110

2,720

4,880

6,990

11,400

21,300

120

2,940

5,280

6,655

11,240

22,900

130

3,160

5,680

8,230

13,200

24,500

140

3,280

6,080

8,850

13,840

26,100

150

6,480

9,500

15,000

27,700

160

6,880

8,631

15,900

170

7,200

10,700

180

11,900

17,700

190

13,600

200

13,100

200

200

od l60

100

100

od l120

50

50

50

50

d

M 5

M 6

M 8

M 10

M 12

M 16

b- I<125

16,0

18,0

22,0

26,0

30,0

38,0

b- l>125<200

-

24,0

28,0

32,0

36,0

44,0

b- l>200

-

-

41,0

45,0

49,0

57,0

f max

4,1

4,6

5,6

6,6

8,75

12,9

k max

3,3

3,88

4,88

5,38

6,95

8,95

dk max

13,55

16,55

20,65

24,65

30,65

38,8

v max

5,48

6,48

8,58

10,58

12,7

16,7

EN 28677

ISO 8677

PN 82406

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

64

Norma

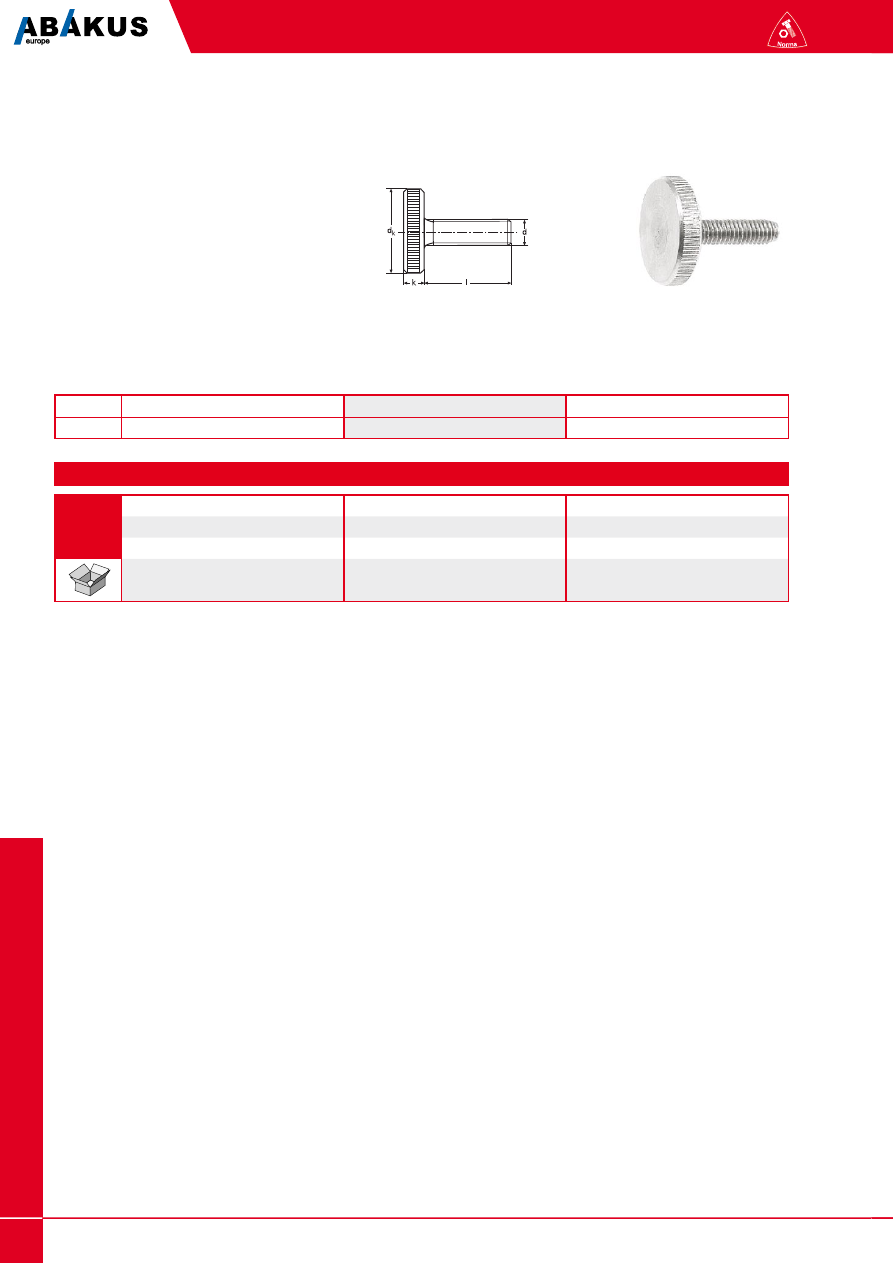

DIN 653

Śruba z łbem radełkowanym

niskim

A2

I 2

3
4

100

100

100

d

M 1,6

M 2

M 2,5

dk

12

16

20

k

2,5

3,5

1,25

PN 82457

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

65

Norma

I 4

0,016

6

0,021

0,052

0,105

0,181

0,286

0,669

8

0,026

0,064

0,125

0,213

0,331

0,669

10

0,031

0,075

0,145

0,245

0,376

0,751

12

0,036

0,087

0,166

0,277

0,421

0,832

14

0,098

0,186

0,309

0,466

0,915

16

0,046

0,111

0,206

0,341

0,511

1,000

18

0,050

0,122

0,226

0,373

0,556

1,080

20

0,055

0,133

0,246

0,405

0,601

1,160

25

0,065

0,161

0,299

0,482

0,716

1,370

28

0,329

0,530

1,490

30

0,349

0,562

0,831

1,570

35

0,400

0,642

0,945

1,770

40

0,720

1,060

1,980

45

0,798

1,175

2,190

50

1,289

2,400

60

1,518

500

500

100

100

100

100

DIN 660

Nit z łbem kulistym

A2 / A4

PN 82952

d1

2

3

4

5

6

8

d2

3,5

5,2

7

8,8

10,5

14

d3 min

1,87

2,87

3,87

4,82

5,82

7,76

e max

1

1,5

2

2,5

3

4

k

1,2

1,8

2,4

3

3,6

4,8

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

66

Norma

I 6

0,018

0,042

0,130

0,166

0,315

8

0,023

0,054

0,101

0,162

0,248

0,397

10

0,028

0,065

0,121

0,194

0,290

0,480

12

0,033

0,076

0,141

0,225

0,332

0,630

14

0,038

0,088

0,162

0,256

0,382

0,712

16

0,043

0,099

0,182

0,288

0,428

0,794

18

0,048

0,110

0,203

0,320

0,474

0,877

20

0,050

0,101

0,225

0,352

0,520

0,960

25

0,065

0,153

0,262

0,430

0,635

1,160

28

0,324

0,477

0,703

1,290

30

0,292

0,482

0,749

1,370

35

0,406

0,604

0,863

1,570

40

0,776

0,977

1,780

45

0,970

1,091

1,990

50

1,149

2,200

500

500

100

100

100

100

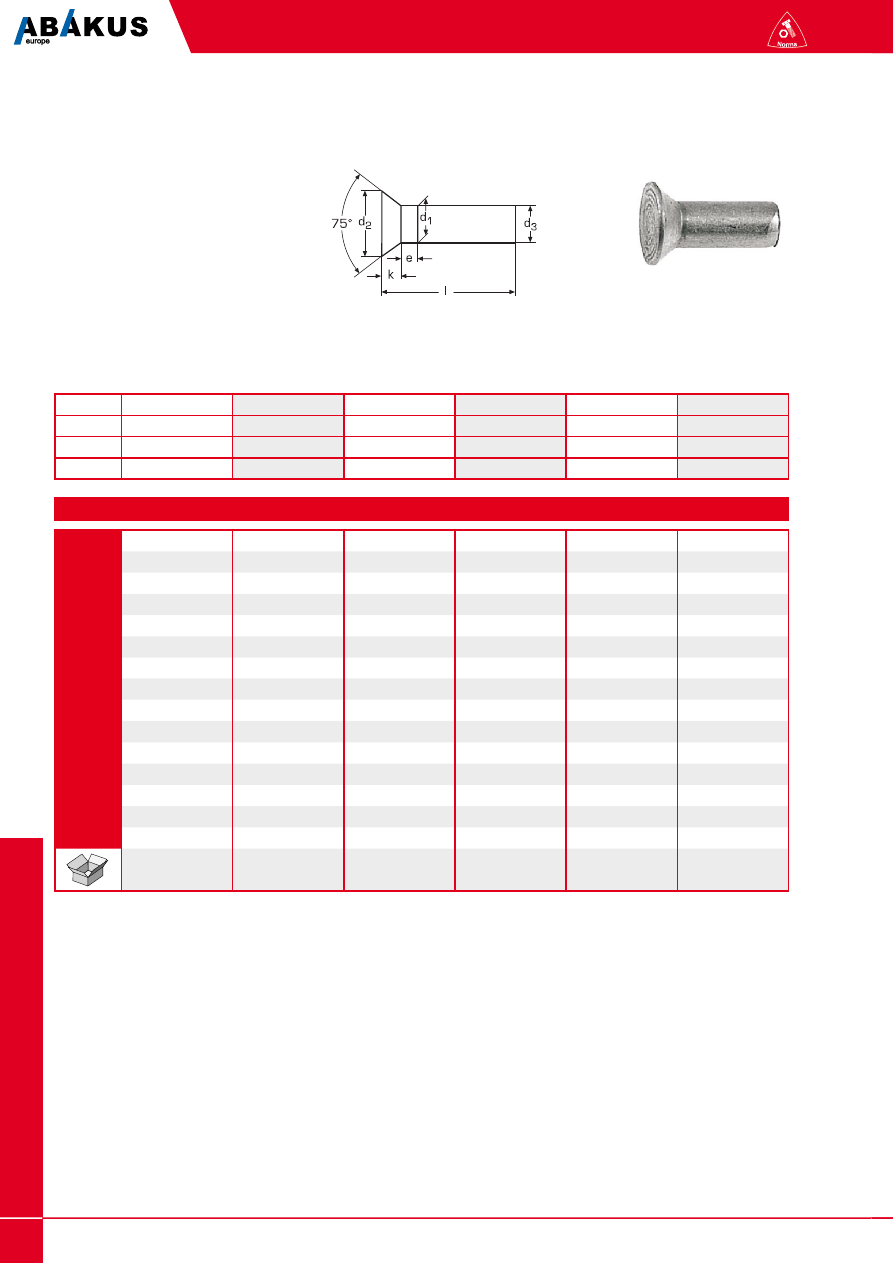

DIN 661

Nit z łbem stożkowym

A2 / A4

PN 82954

d1

2

3

4

5

6

8

d2

3,5

5,2

7

8,8

10,5

14

d3 min

1,87

2,87

3,87

4,82

5,82

7,76

e max

1

1,5

2

2,5

3

4

k

1

1,4

2

2,5

3

4

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

67

Norma

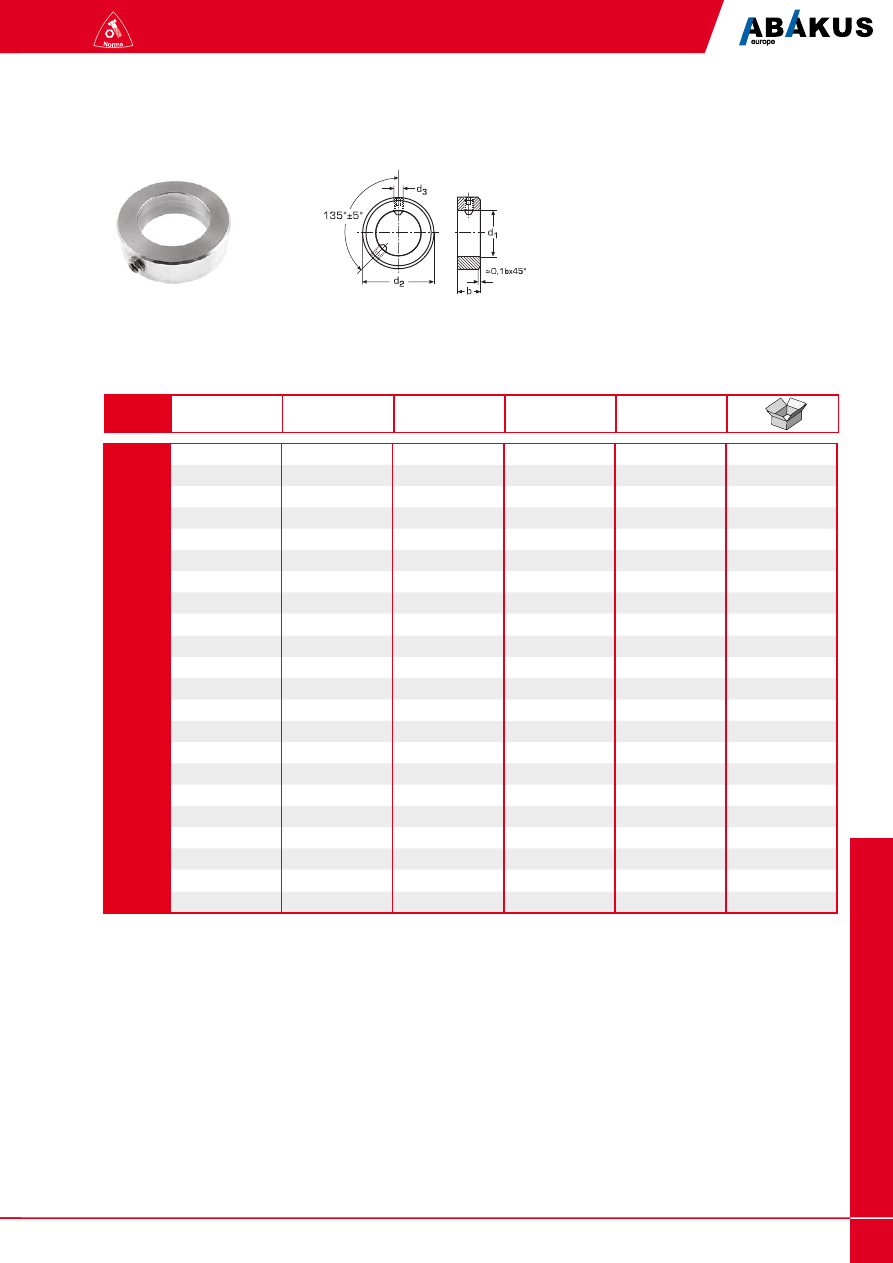

DIN 705

Pierścień osadczy

Forma A

z wkrętem dociskowym DIN 914

A2 / A4

PN 85101

Forma A

A 4

M 2,5x3

0,152

5

8

M 2,5

100

4 5

M 3x4

0,028

6

10

M 3

100

A 6

M 4x5

0,055

8

12

M 4

100

A 8

M 4x6

0,094

8

16

M 4

100

A 10

M 5x8

0,185

10

20

M 5

100

A 12

M 6x8

0,252

12

22

M 6

50

A 14

M 6x8

0,317

12

25

M 6

50

A 15

M 6x8

0,298

12

25

M 6

50

A 16

M 6x8

0,384

12

28

M 6

50

A 18

M 6x8

6,000

14

32

M 6

25

A 20

M 6x8

5,300

14

32

M 6

25

A 22

M 6x10

6,679

14

36

M 6

25

A 24

M 8x12

1,000

16

40

M 6

25

A 25

M 8x10

9,132

16

40

M 8

25

A 28

M 8x12

1,220

16

45

M 8

25

A 30

M 8x10

1,020

16

45

M 8

25

A 32

M 8x12

1,450

16

50

M 8

10

A 35

M 8x12

1,870

16

56

M 8

10

A 40

M 10x16

2,610

18

63

M 10

10

A 45

M 10x16

3,170

18

70

M 10

10

A 50

M 10x16

4,290

18

80

M 10

10

A 60

M 10x16

5,520

20

90

M 10

10

d1

dla gwintu

waga

100 szt. (kg)

b

d2

d3

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

68

Norma

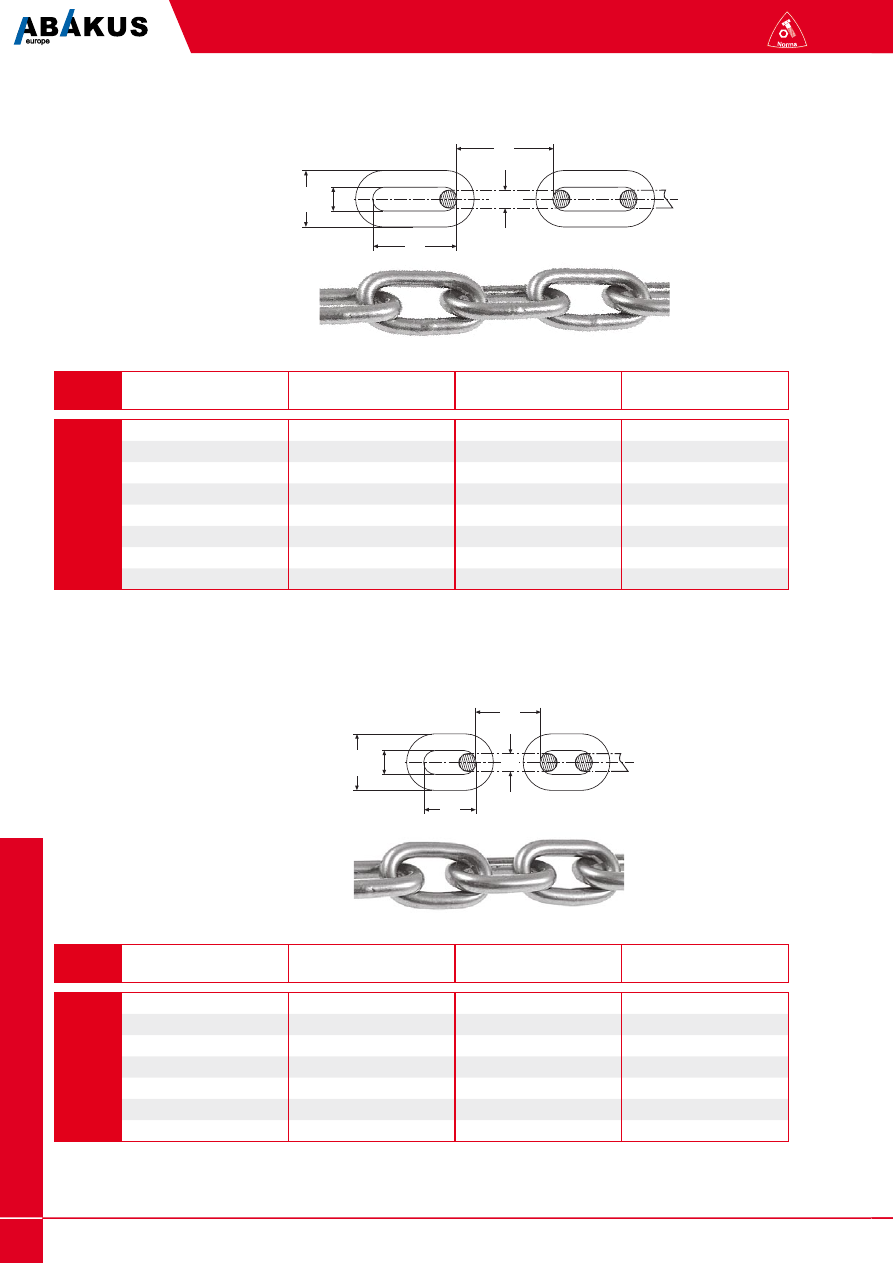

DIN 763

Łańcuch

A2 / A4

1,5

-

12,0

2,7

6,3

2

-

22,0

3,6

8,4

3

120

26,0

5,4

12,6

4

210

32,0

7,2

16,8

5

320

35,0

9,0

21,0

6

450

42,0

10,8

25,2

8

840

52,0

14,4

33,6

10

1260

65,0

18,0

42,0

d

wytrzymałość

(kg)

t

b1

b2

DIN 766

Łańcuch

A2 / A4

b1

t

d

b2

t

b1

t

d

b2

t

2

-

12,0

3,4

8,0

3

175

16,0

3,6

10,2

4

315

16,0

4,8

13,6

5

490

18,5

6,0

17,0

6

700

18,5

7,2

20,4

8

1200

24,0

9,6

27,2

10

1950

28,0

12,0

36,0

d

wytrzymałość

(kg)

t

b1

b2

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

69

Norma

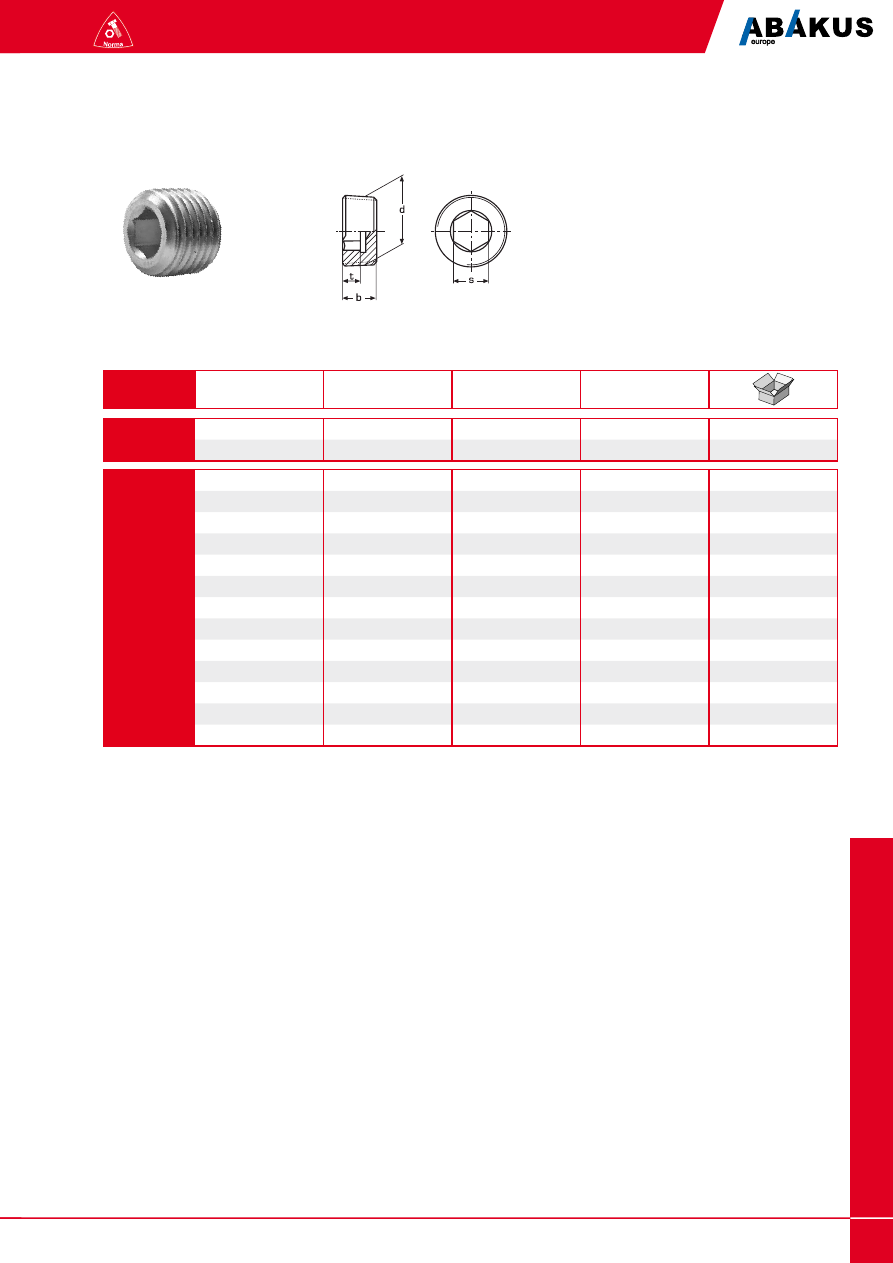

DIN 906

Korek stożkowy z sześciokątem

wewnętrznym

A2 / A4

d1

waga

100 szt. (kg)

b

s

t

R 1/8’’ A

0,338

8

5

4

100

R 1/4’’ A

0,700

10

7

5

100

M 8x1

0,207

8

4

4

100

M 12x1,5

0,610

10

6

5

100

M 14x1,5

0,810

10

7

5

50

M 16x1,5

1,100

10

8

5

50

M 18x1,5

1,460

10

8

5

50

M 20x1,5

1,760

10

10

5

25

M 22x1,5

2,200

10

10

5

25

M 24x1,5

3,080

12

12

6

25

M 26x1,5

3,860

12

12

6

25

M 27x2

4,020

12

12

6

25

M 30x1,5

4,400

17

17

6

25

M 30x2

5,750

17

17

6

25

M 36x2

8,550

17

17

7,5

25

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

70

Norma

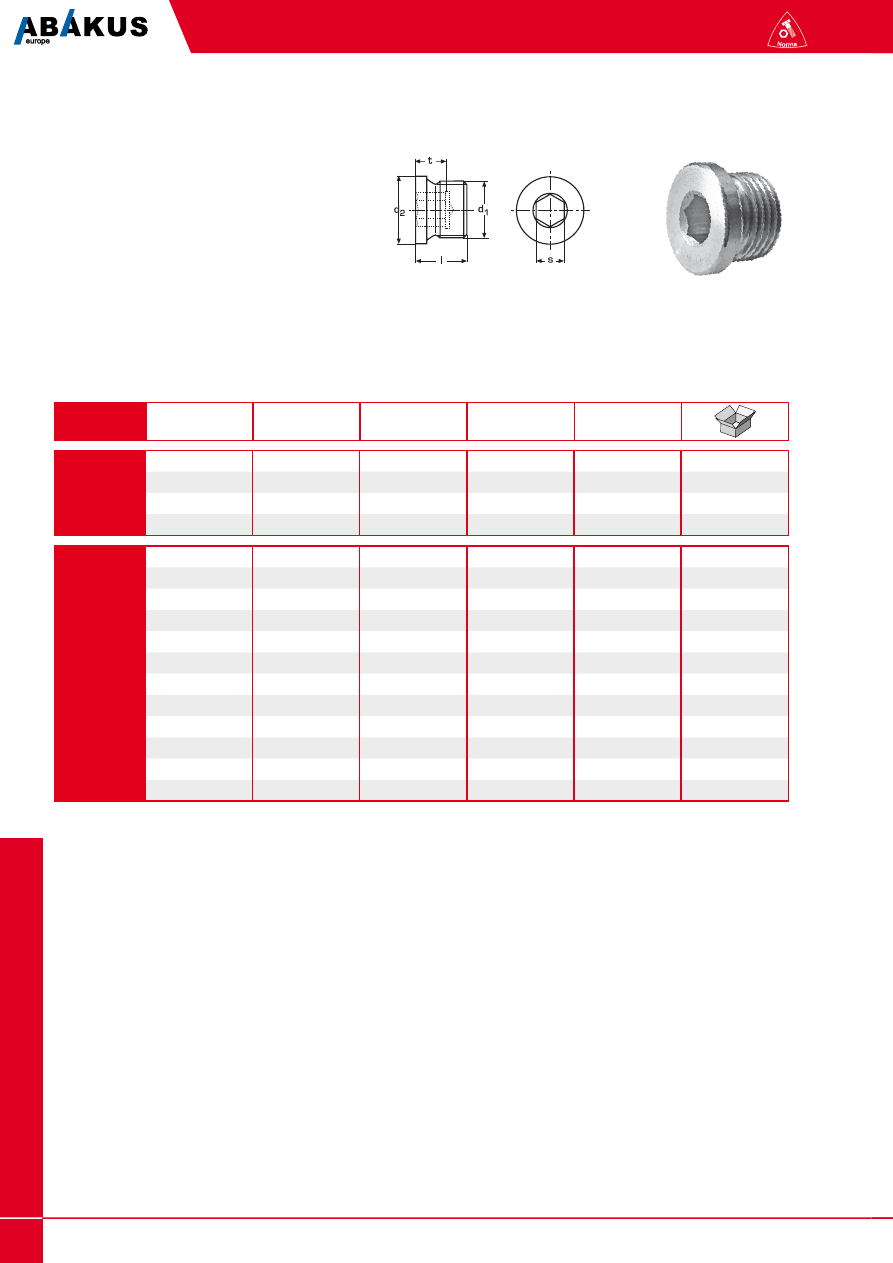

DIN 908

Korek walcowy z pierścieniem oporowym

i sześciokątem wewnętrznym

A2 / A4

G 1/8’’ A

0,634

14

5

5

11

100

G 1/4’’ A

1,460

18

6

7

15

100

G 1/2 ‘‘ A

4,080

26

10

7,5

18

50

G 3/4’’ A

7,350

32

12

9

20

20

d1

waga

100 szt. (kg)

d2

s

t

l

M 10x1

0,634

14

5

5

11

100

M 12x1,5

1,130

17

6

7

15

100

M 14x1,5

1,600

19

6

7

15

100

M 16x1,5

1,900

21

8

7,5

15

50

M 18x1,5

2,830

23

8

7,5

16

50

M 20x1,5

3,750

25

10

7,5

18

50

M 22x1,5

4,750

29

10

7,5

18

25

M 24x1,5

5,350

31

12

7,5

18

25

M 26x1,5

6,870

32

12

9

20

25

M 27x2

7,350

36

12

9

20

25

M 30x1,5

8,400

17

17

9

20

25

M 30x2

8,400

12

17

9

20

25

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

71

Norma

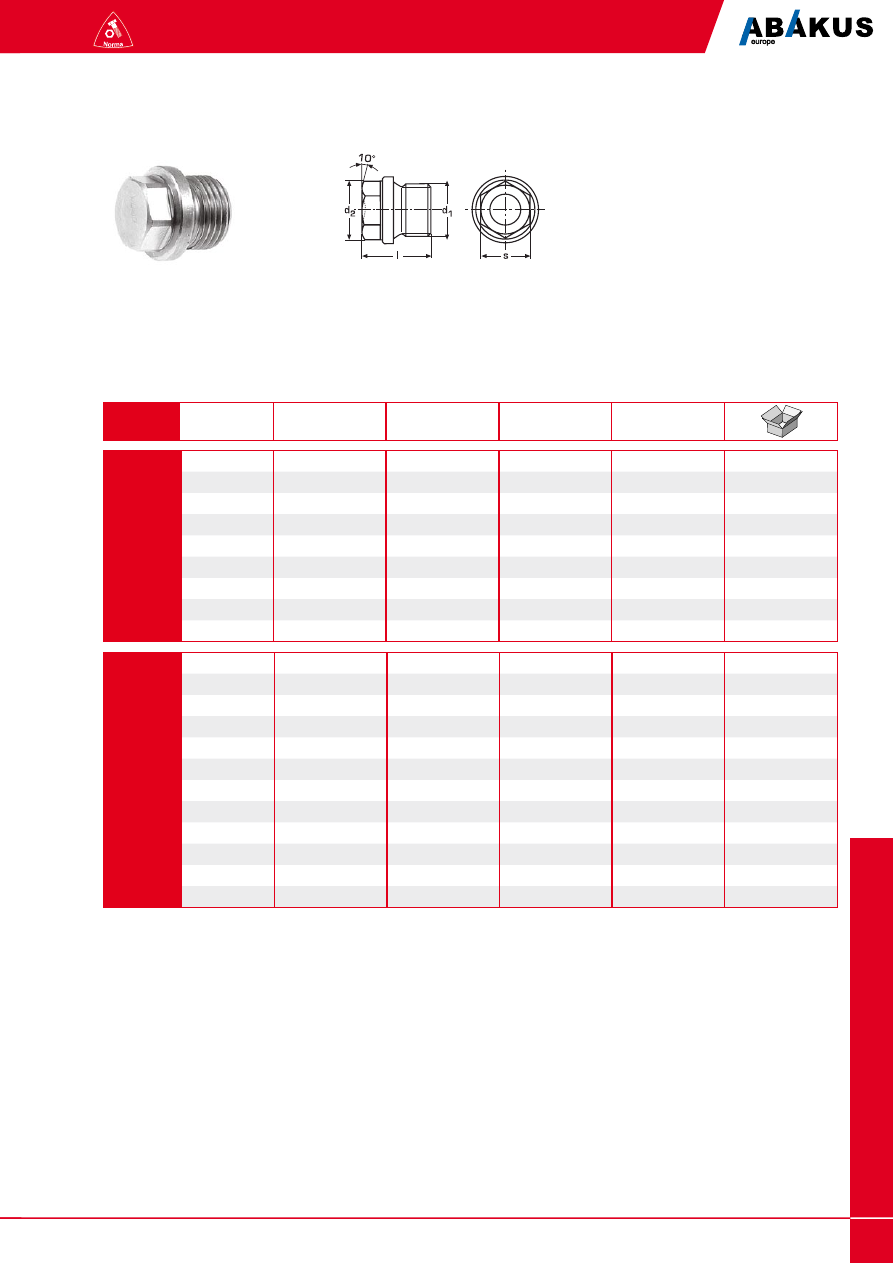

DIN 910

Korek walcowy z łbem

sześciokątnym

A2 / A4

G 1/8A

1,200

44

19

10,5

11

100

G 1/4A

2,380

18

6

7

15

100

G 3/8A

3,810

22

8

7,5

15

100

G 1/2A

6,660

26

10

7,5

18

50

G 3/4A

12,700

32

12

9

20

25

G 1A

19,500

39

17

9

21

25

G 1 1/4A

30,000

49

22

10,5

21

10

G 1 1/2A

37,500

55

24

10,5

21

10

G 2 A

69,500

68

32

14

25

10

d1

waga

100 szt. (kg)

d2

s

t

i

M 10x1

1,200

14

5

5

11

100

M 12x1,5

2,030

17

5

5

15

100

M 14x1,5

2,500

19

6

7

15

100

M 16x1,5

3,520

21

8

7,5

15

50

M 18x1,5

4,860

23

8

7,5

16

50

M 20x1,5

6,450

25

10

7,5

18

50

M 22x1,5

7,340

29

10

7,5

18

25

M 24x1,5

9,350

31

12

7,5

18

25

M 27x1,5

12,000

32

12

9

20

25

M 27x2

12,700

36

12

9

20

25

M 30x1,5

14,800

36

17

9

20

25

M 30x2

14,800

12

17

9

20

25

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

72

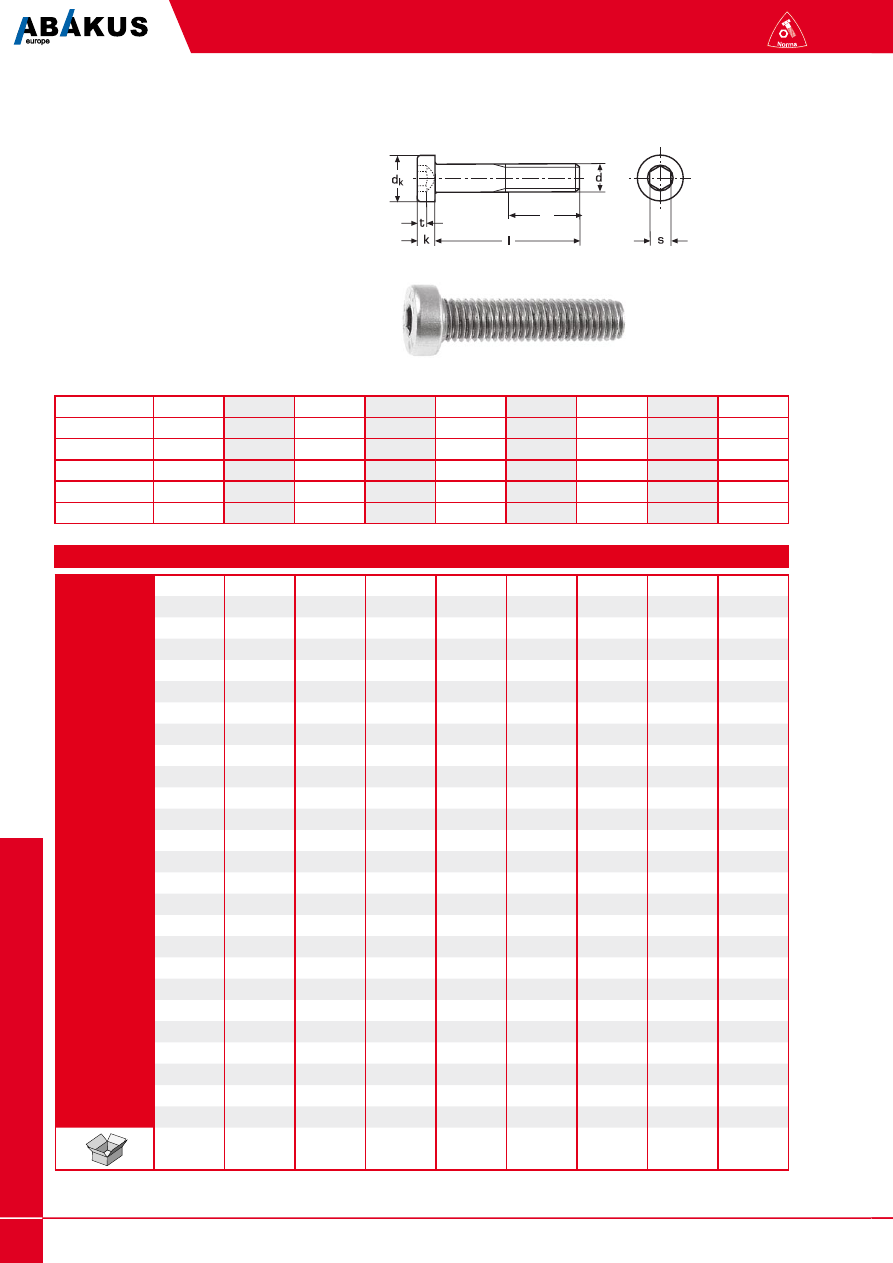

Norma

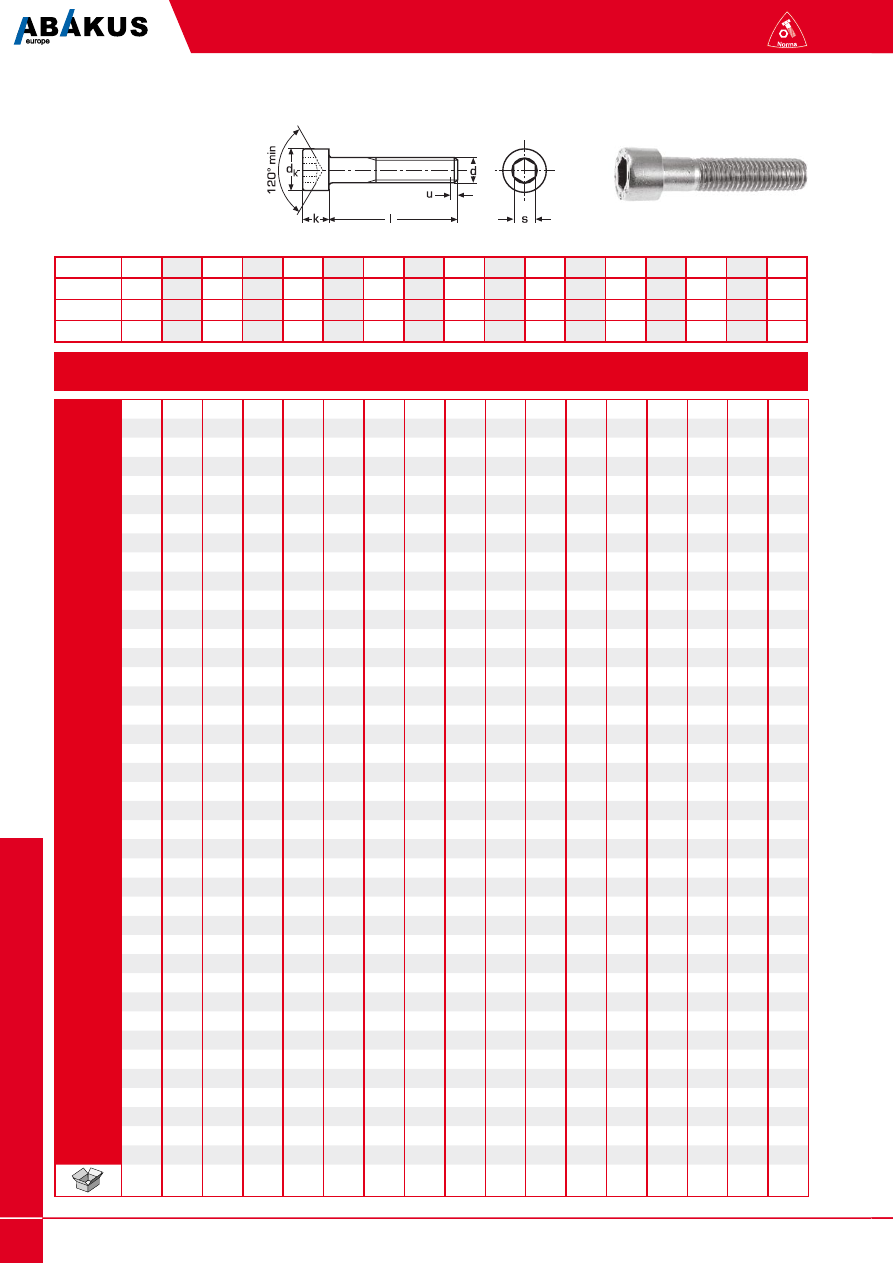

DIN 912

Śruba imbusowa

A2 / A4

EN 24762

ISO 4762

PN 82302

l 3

0,009 0,016 0,035

4

0,010 0,018 0,038 0,064

5

0,011 0,020 0,040 0,067 0,135

6

0,012 0,022 0,047 0,071 0,150 0,245 0,397

8

0,013 0,028 0,052 0,080 0,165 0,246 0,425

10

0,016 0,030 0,058 0,088 0,180 0,270 0,470 1,000

12

0,018 0,036 0,064 0,096 0,195 0,295 0,507 1,090 1,890

14

0,039 0,070 0,105 0,210 0,320 0,546 1,101

16

0,022 0,042 0,070 0,116 0,225 0,345 0,575 1,210 2,090 2,930

18

0,046 0,079 0,126 0,242 0,370 0,614 1,479 2,190

20

0,050 0,083 0,136 0,265 0,401 0,653 1,340 2,290 3,210 4,300 6,600

22

0,146 0,285 0,432 0,692 1,400 2,390

25

0,098 0,161 0,315 0,478 0,759 1,500 2,540 3,570 4,800 7,130

30

0,186 0,365 0,555 0,831 1,690 2,790 3,930 5,300 7,780

12,800

35

0,211 0,415 0,632 0,991 1,890 3,040 4,290 5,800 8,440

13,900

40

0,236 0,465 0,709 1,100 2,090 3,290 4,650 6,300 9,100 12,900 15,00 27,000

45

0,261 0,515 0,786 1,210 2,290 3,610 5,010 6,800 9,760 13,800 16,100 28,500

50

0,322 0,565 0,863 1,320 2,490 3,930 5,450 7,300 10,600 14,700 17,200 30,000 35,200 52,700

55

0,595 0,940 1,430 2,690 4,250 5,890 7,800 11,400 15,600 18,300 31,600

60

0,625 1,020 1,540 2,890 4,570 6,340 8,400 12,200 16,500 19,400 33,000 39,600 58,100

65

1,020 1,640 3,100 4,890 6,780 9,000 13,000 17,400 20,500 34,500

70

0,775 1,171 1,750 3,300 5,210 7,130 9,600 13,800 18,300 21,600 36,300 44,00 63,500

75

0,838 1,248 1,840 3,500 5,580 7,810 9,900 14,600 19,200 23,200 38,100

80

1,248 1,940 3,700 5,850 8,020 10,500 15,400 20,300 24,100 39,900 48,400 69,00

90

1,325 2,190 4,100 6,490 8,910 12,000 17,000 22,300 26,600 43,500 52,900 74,500

100

1,633 2,340 4,500 7,120 9,130 13,200 18,600 24,300 29,100 47,100 57,400 80,000

110

2,508 4,900 7,750 9,800 14,400 20,200 26,300 31,600 50,700 61,900 85,500

120

2,740 5,300 8,380 11,600 15,600 21,800 28,300 34,100 54,300 66,400 91,000

130

3,000 5,700 9,010 12,700 16,800 23,400 30,300 36,600 57,900 70,900 96,500

140

3,140 6,100 9,640 13,600 18,000 25,000 32,300 39,100 61,500 75,400 102,00

150

3,340 6,500 10,200 14,500 19,200 26,600 34,300 41,600 65,100 79,900 108,00

160

3,530 6,890 10,800 15,400

28,200

44,100 68,700

170

3,730 7,250 11,400 16,300

29,800

46,600 72,300

180

3,930 7,700 12,100 17,200

31,400

49,100 75,900

200

4,330 8,500

19,000

34,600

54,100 83,100

220

4,730 9,300 14,500 20,800

240

10,100 15,700 22,600

260

10,900 16,900 24,400

280

11,700 18,100

300

12,500 19,300

1000

1000

1000

1000

od 25 l

500

1000

od 25 l

500

500

od 45 l

200

200

od 50 l

100

200

od 45 l

100

100

od 50 l

50

50

od 80 l

25

25

25

25

25

10

10

10

d

M

1,6

M

2

M

2,5

M

3

M

4

M

5

M

6

M

8

M

10

M

12

M

14

M

16

M

18

M

20

M

24

M

27

M

30

b

15,0

16,0

17,0

18,0

20,0

22,0

24,0

28,0

32,0

36,0

40,0

44,0

48,0

52,0

60,0

66,0

72,0

s

1,5

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

14,0

14,0

17,0

19,0

19,0

22,0

k max

1,6

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

20,0

24,0

27,0

30,0

dk

3,0

3,8

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

21,0

24,0

27,0

30,0

36,0

40,0

45,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

73

Norma

I 2

0,003

3

0,004

0,008

0,010

4

0,006

0,010

0,014

0,022

0,048

5

0,005

0,007

0,012

0,018

0,030

0,044

0,042

6

0,009

0,015

0,022

0,038

0,056

0,076

0,251

8

0,012

0,020

0,031

0,053

0,080

0,111

0,286

10

0,015

0,025

0,040

0,068

0,104

0,146

0,321

0,378

12

0,018

0,030

0,049

0,083

0,128

0,181

0,409

0,478

0,600

14

0,053

0,097

0,152

0,497

16

0,020

0,040

0,067

0,113

0,176

0,251

0,585

0,678

0,960

1,603

18

0,286

0,673

20

0,085

0,143

0,224

0,321

0,750

0,876

1,240

2,150

3,230

25

0,103

0,175

0,284

0,409

1,000

1,120

1,600

2,800

4,260

30

0,130

0,207

0,344

0,497

0,922

1,370

1,960

3,460

5,290

35

0,264

0,404

0,585

1,007

1,620

2,320

4,110

6,320

40

0,323

0,464

0,673

1,177

1,870

2,680

4,770

7,350

45

0,750

1,360

2,120

3,040

5,440

8,380

50

0,464

1,000

1,520

2,370

3,387

6,090

9,410

55

0,922

2,620

3,560

60

1,007

1,720

2,870

3,820

7,410

70

1,177

2,145

3,000

4,840

8,700

80

2,432

3,870

5,560

9,670

90

4,370

6,280

100

7,000

500

500

500

500

200

200

200

100

100

50

25

25

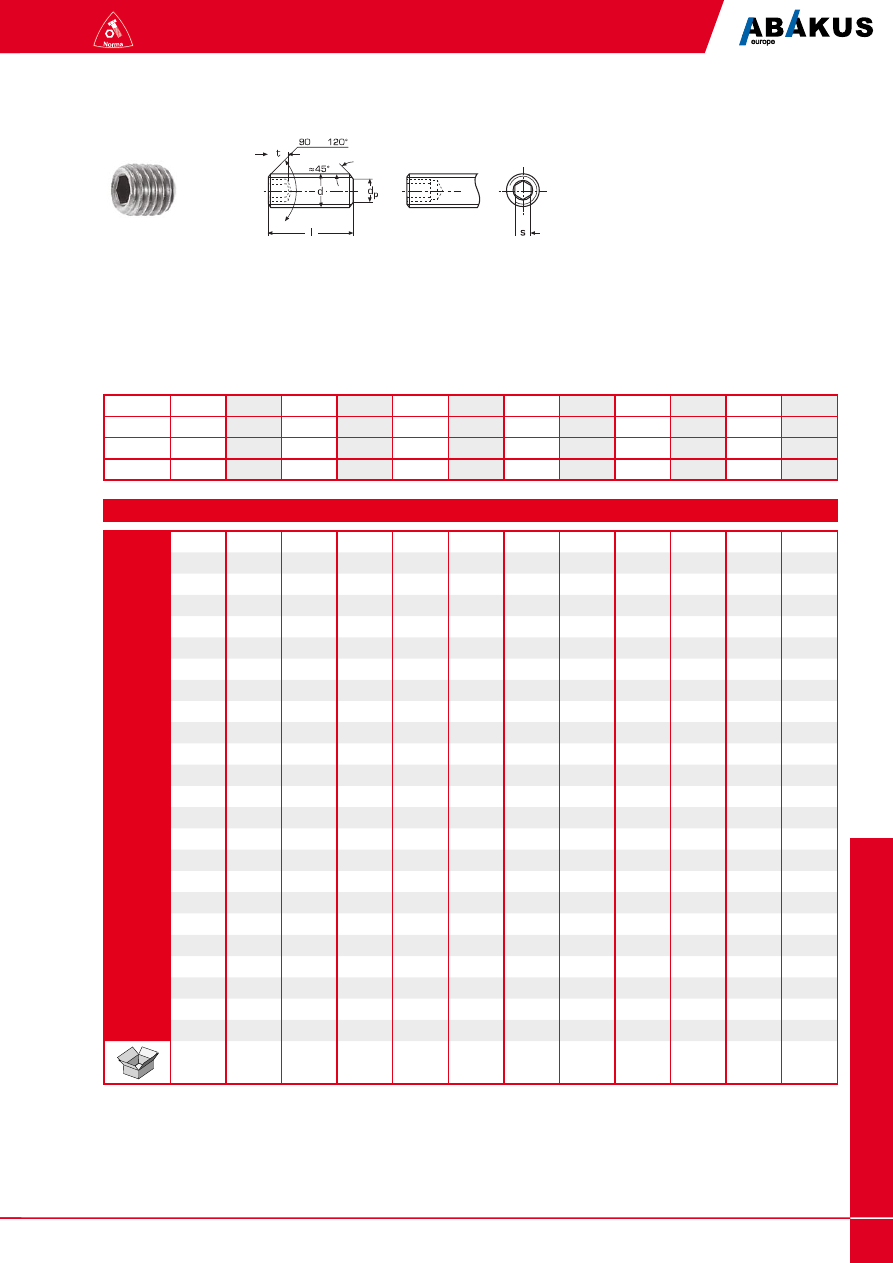

DIN 913

Wkręt dociskowy z końcem płaskim,

z gniazdem sześciokątnym

A2 / A4

d1

M 1,6

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

M 20

dp

0,8

1,0

1,5

2,0

2,5

3,5

4,0

5,5

7,0

8,5

12,0

15,0

t

0,7

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

e

0,803

1,003

1,427

1,73

2,3

2,87

3,44

4,58

5,72

6,86

9,15

11,43

s

0,7

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

EN 24026

ISO 4026

PN 82314

do

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

74

Norma

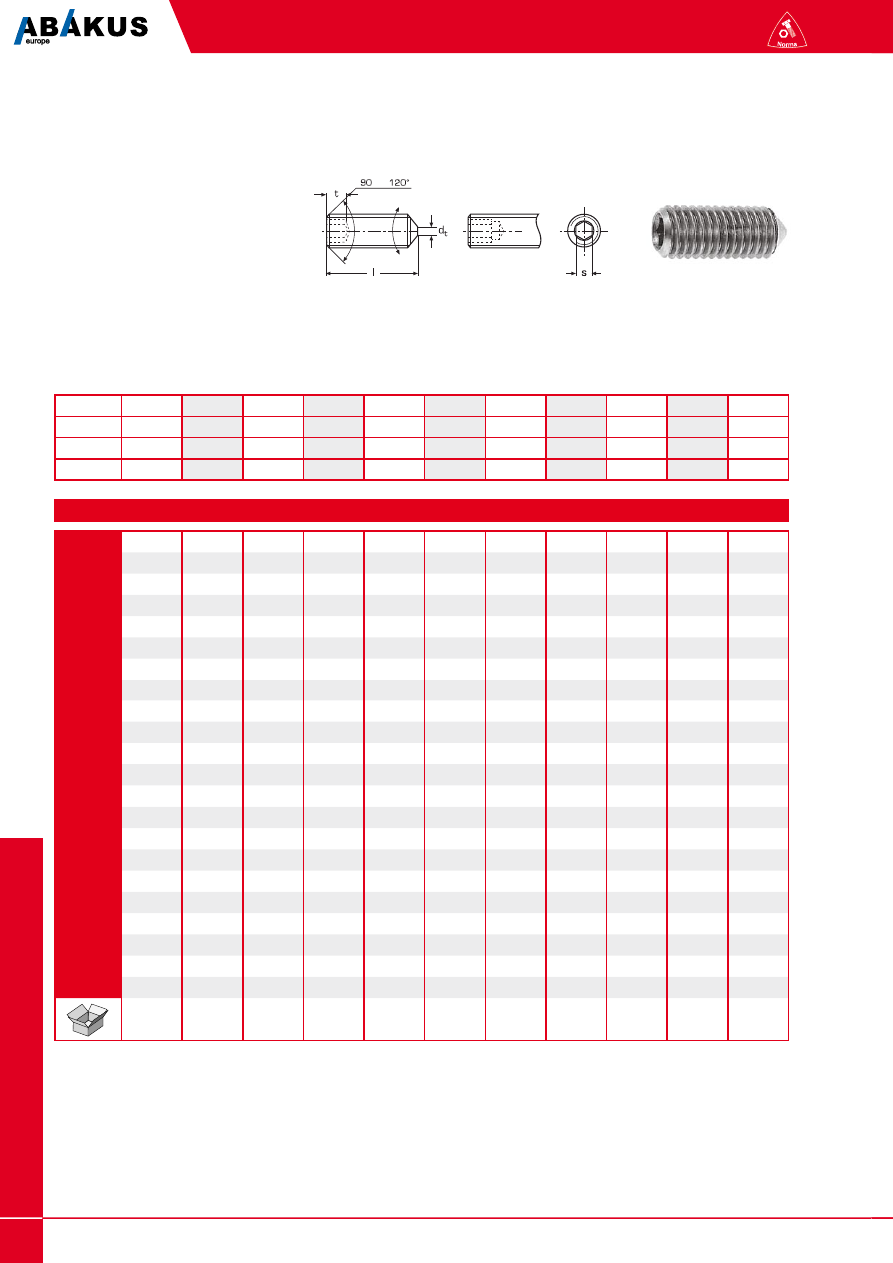

DIN 914

Wkręt dociskowy z końcem stożkowym,

z gniazdem sześciokątnym

A2 / A4

I 3

0,004

0,009

0,009

0,010

4

0,006

0,010

0,013

0,016

5

0,007

0,012

0,017

0,026

0,037

0,065

6

0,009

0,015

0,021

0,034

0,049

0,070

0,172

8

0,012

0,020

0,030

0,049

0,073

0,104

0,200

10

0,015

0,025

0,039

0,064

0,097

0,139

0,235

0,342

12

0,018

0,015

0,048

0,079

0,121

0,174

0,298

0,442

0,586

14

0,145

0,209

0,424

0,642

16

0,066

0,109

0,169

0,244

0,424

0,840

0,890

20

0,084

0,139

0,217

0,314

0,550

1,080

1,170

2,010

3,040

25

0,107

0,159

0,277

0,402

0,709

1,330

1,530

2,660

4,070

30

0,193

0,337

0,490

0,868

1,580

1,890

3,320

5,100

35

0,231

0,430

0,578

1,030

1,830

2,250

3,970

6,130

40

0,275

0,666

1,190

2,080

2,610

4,630

4,630

45

0,500

0,754

1,300

2,320

2,793

5,280

8,190

50

0,577

0,842

1,420

3,200

5,930

9,220

55

3,500

60

1,018

1,700

3,800

7,230

70

4,770

9,460

80

5,490

90

100

500

500

500

200

200

200

100

100

50

25

25

d1

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

M 20

dt

-

-

-

-

-

1,5

2,0

2,5

3,0

4,0

5,0

t

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

e

1,003

1,427

1,73

2,3

2,87

3,44

4,58

5,72

6,86

9,15

11,43

s

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

EN 24027

ISO 4027

PN 82315

do

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

75

Norma

I 2

3

0,012

0,012

4

0,006

0,013

0,012

5

0,012

0,016

0,020

0,040

6

0,015

0,019

0,029

0,050

0,075

8

0,020

0,028

0,044

0,071

0,102

0,188

10

0,025

0,037

0,059

0,095

0,129

0,228

0,241

12

0,032

0,046

0,074

0,119

0,163

0,268

0,441

0,891

14

0,199

0,394

16

0,064

0,104

0,167

0,234

0,394

0,605

0,891

20

0,082

0,134

0,215

0,304

0,520

0,802

1,100

2,010

25

0,101

0,166

0,275

0,392

0,679

1,050

1,460

2,510

30

0,124

0,212

0,330

0,480

0,838

1,300

1,820

3,190

35

0,568

0,997

1,550

2,180

3,820

40

0,656

1,160

1,800

2,540

4,490

45

0,740

1,323

2,050

2,800

5,160

50

0,808

1,486

2,223

3,100

5,830

55

2,550

3,400

60

1,013

1,812

2,653

3,800

7,170

70

4,700

8,500

500

500

500

200

200

200

100

100

50

25

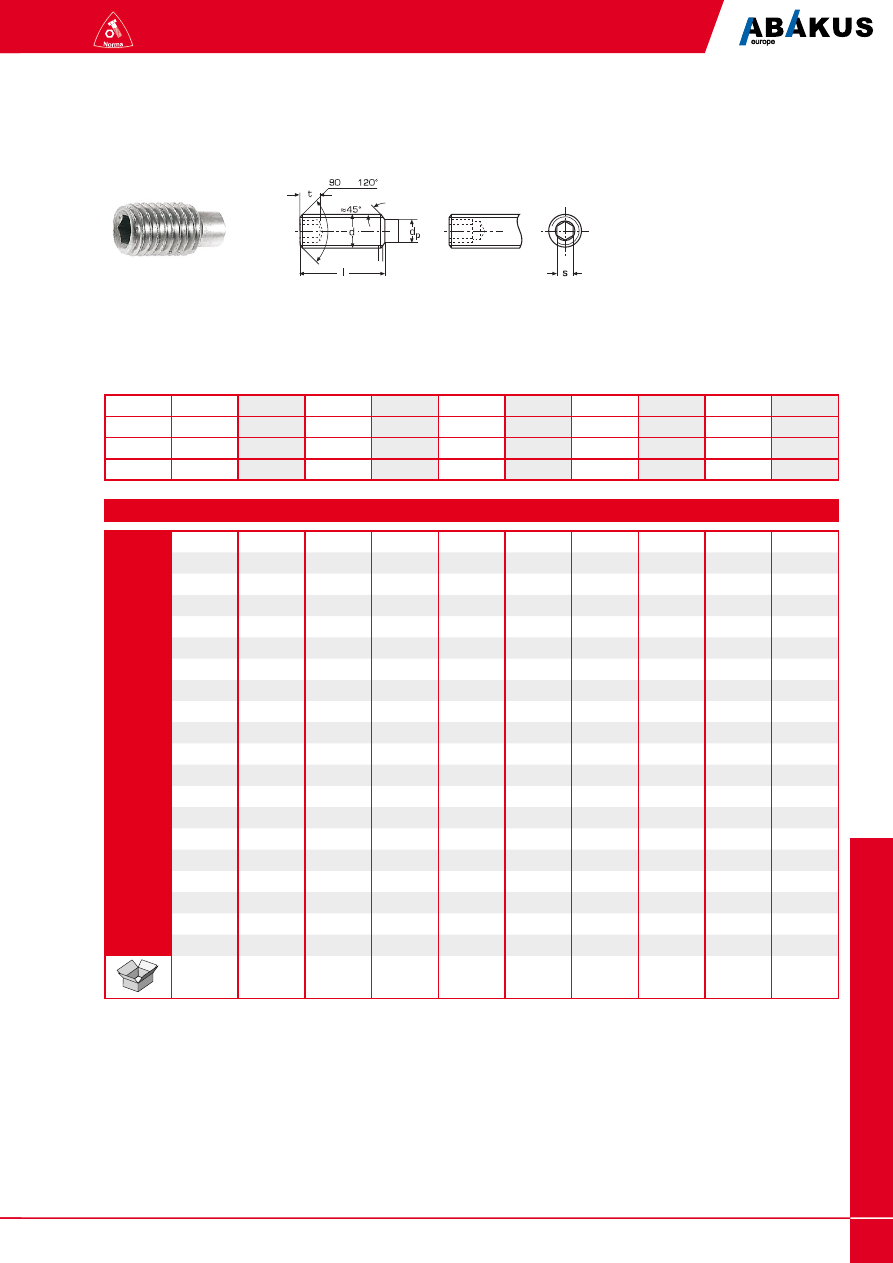

DIN 915

Wkręt dociskowy z końcem walcowym,

z gniazdem sześciokątnym

A2 / A4

d1

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

dp

1,0

1,5

2,0

2,5

3,5

4,0

5,5

7,0

8,5

12,0

t

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

e

1,003

1,427

1,73

2,3

2,87

3,44

4,58

5,72

6,86

9,15

s

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

EN 24028

ISO 4028

PN 82316

do

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

76

Norma

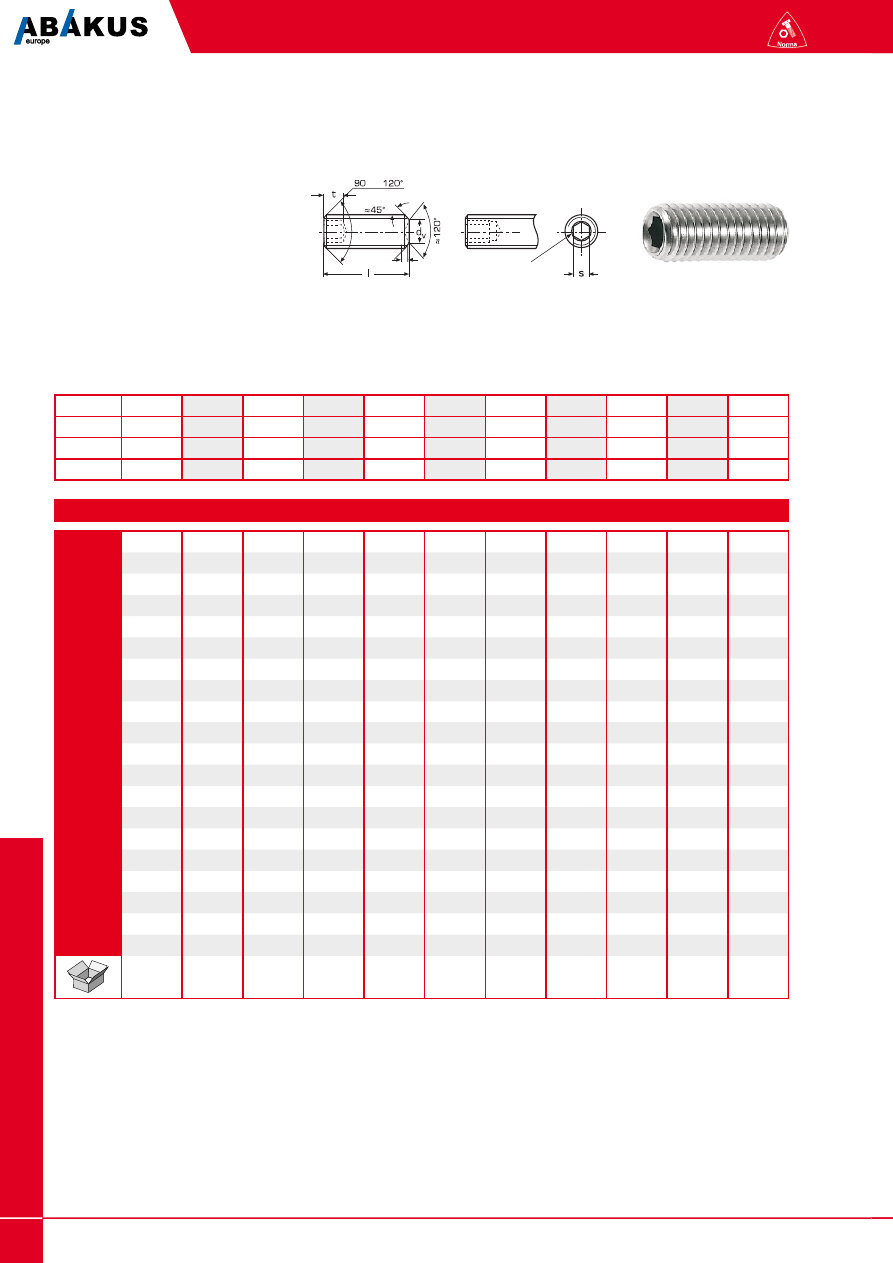

DIN 916

Wkręt dociskowy z końcem wgłębionym,

z gniazdem sześciokątnym

A2 / A4

I 2

3

0,004

0,008

0,008

4

0,006

0,014

0,018

0,034

5

0,007

0,012

0,018

0,026

0,042

0,065

6

0,009

0,020

0,022

0,038

0,054

0,074

0,125

8

0,012

0,031

0,053

0,078

0,109

0,188

10

0,015

0,025

0,040

0,068

0,102

0,144

0,251

0,300

12

0,049

0,083

0,126

0,179

0,314

0,473

0,622

14

0,097

16

0,067

0,113

0,174

0,249

0,440

0,673

0,950

1,504

20

0,085

0,143

0,122

0,319

0,566

0,871

1,230

2,090

25

0,177

0,282

0,407

0,725

1,120

1,590

2,740

30

0,200

0,442

0,495

0,884

1,370

1,950

3,400

35

0,442

0,583

1,040

1,620

2,310

4,050

40

0,464

0,671

1,200

1,870

2,670

4,710

7,230

45

0,759

1,360

2,120

3,030

5,400

50

0,847

1,494

2,315

3,390

6,000

55

0,935

3,750

6,085

60

1,006

1,768

2,870

4,110

7,400

70

2,148

3,750

500

500

500

200

200

200

100

100

50

25

25

d1

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

M 20

dt

-

-

-

-

-

1,5

2,0

2,5

3,0

4,0

5,0

t

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

e

1,003

1,427

1,73

2,3

2,87

3,44

4,58

5,72

6,86

9,15

11,43

s

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

EN 24029

ISO 4029

PN 82317

do

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

77

Norma

M 3

0,070

-

5,5

6,01

-

200

M 4

0,131

5,5

7

7,66

4,4

200

M 5

0,220

7

8

8,79

5,2

200

M 6

0,429

9

10

11,05

7

200

M 8

0,950

12

13

14,38

9,5

100

M 10

1,930

14

17

18,90

11

100

M 12

2,550

16

19

21,10

13,5

100

M 14

3,700

18

22

24,49

15

100

M 16

4,810

20

24

26,75

17

50

M 18

7,000

22

27

29,56

19

50

M 20

9,410

25

30

32,95

21

50

M 22

11,900

28

32

35,03

22

25

M 24

16,500

30

36

39,55

24

25

M 27

22,900

32

41

45,20

26

25

M 30

31,000

34

46

50,85

28

25

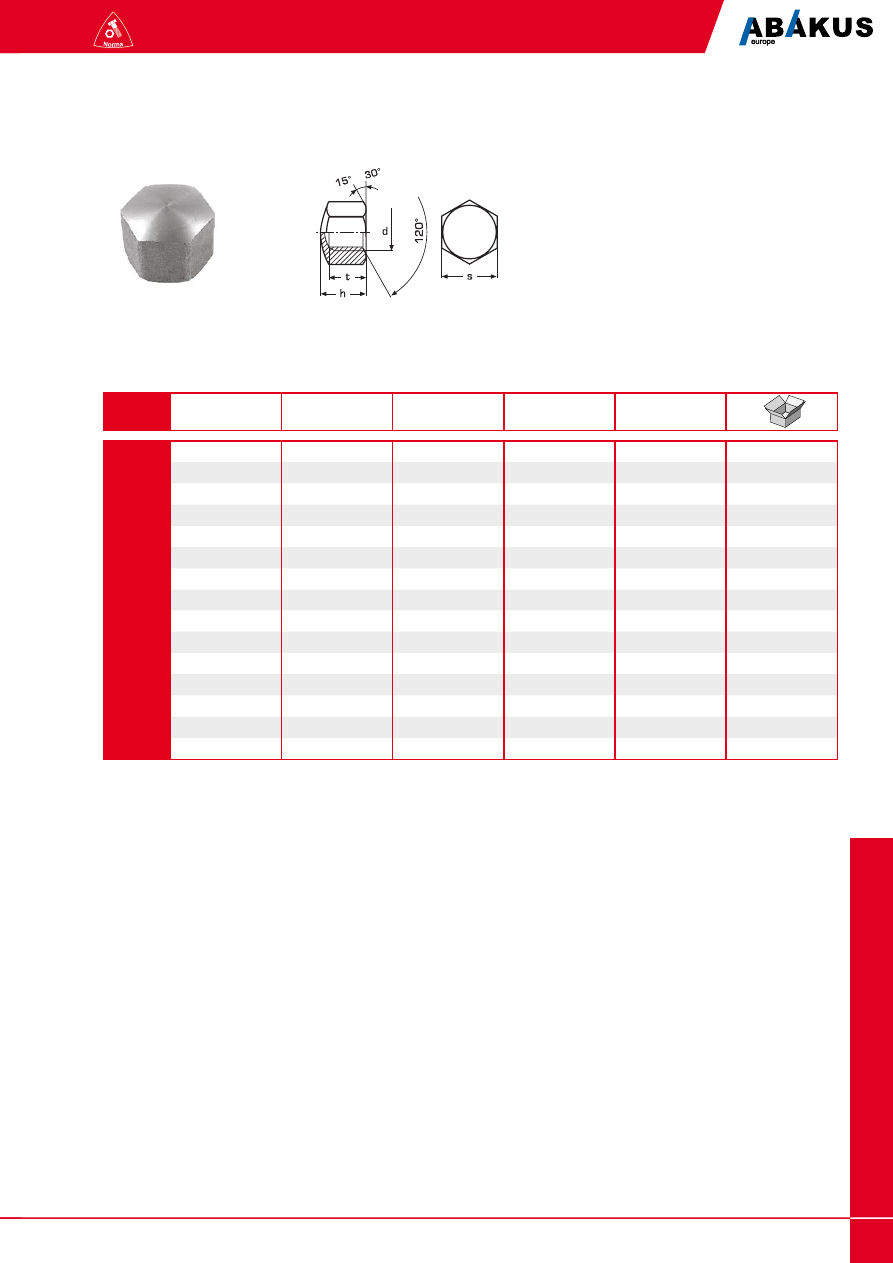

DIN 917

Nakrętka sześciokątna niska

A2 / A4

d1

waga

100 szt. (kg)

h

s

e

t

PN 82182

do

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

78

Norma

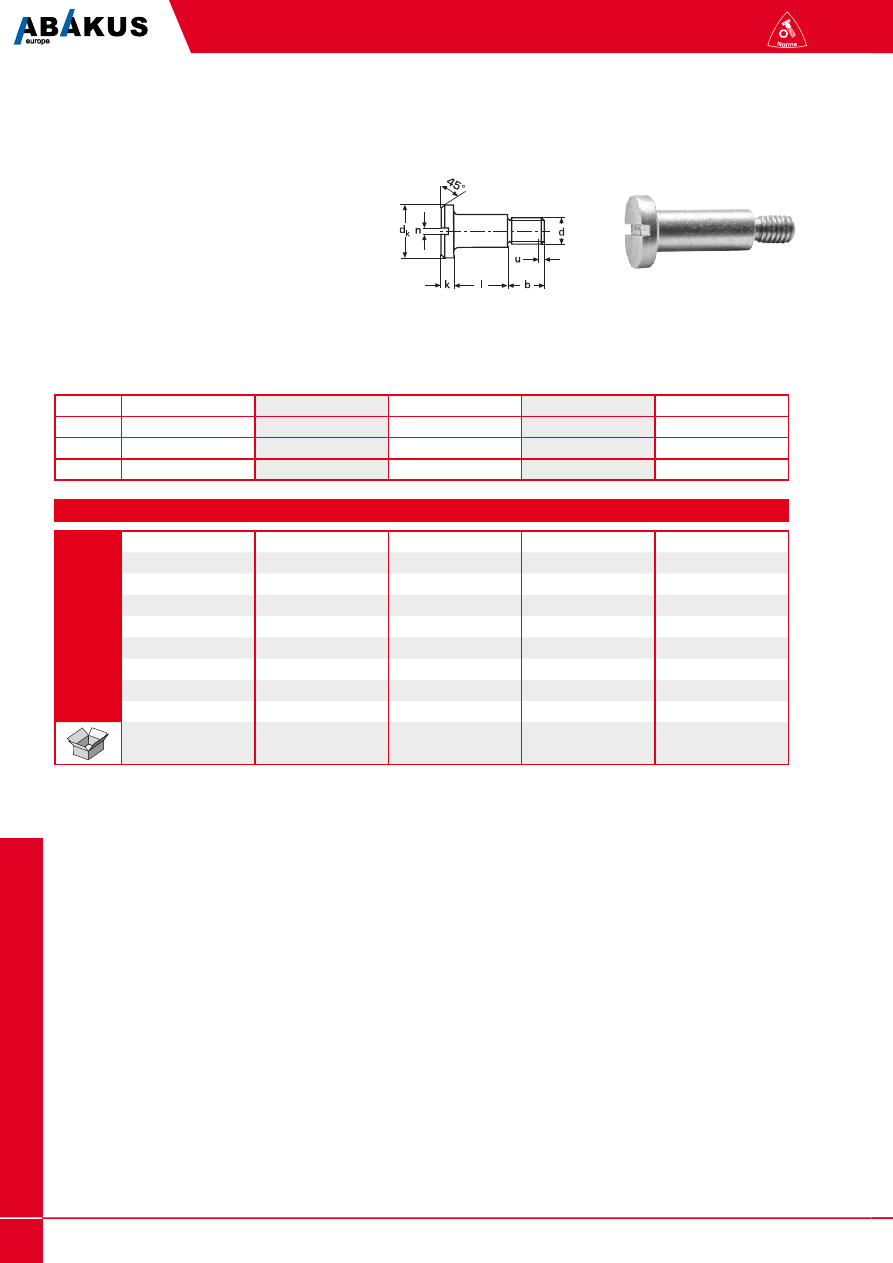

DIN 923

Wkręt z łbem płaskim i nasadką

A2 / A4

I 3

0,001

0,200

0,087

4

0,001

0,175

0,101

5

0,000

0,205

0,101

0,001

6

0,000

0,235

0,121

0,000

8

0,002

0,295

0,145

0,000

1,400

10

0,060

0,332

0,170

0,898

1,503

12

0,387

0,195

0,981

0,000

16

0,066

1,158

0,002

20

1,335

2,120

100

100

100

100

100

d1

M 3

M 4

M 5

M 6

M 8

dk

7

8,5

11

13

16

k

1,8

2,4

2,7

3,1

3,8

n

0,8

1

1,2

1,6

2

b

4,5

6

7

9

11

PN 61241

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

79

Norma

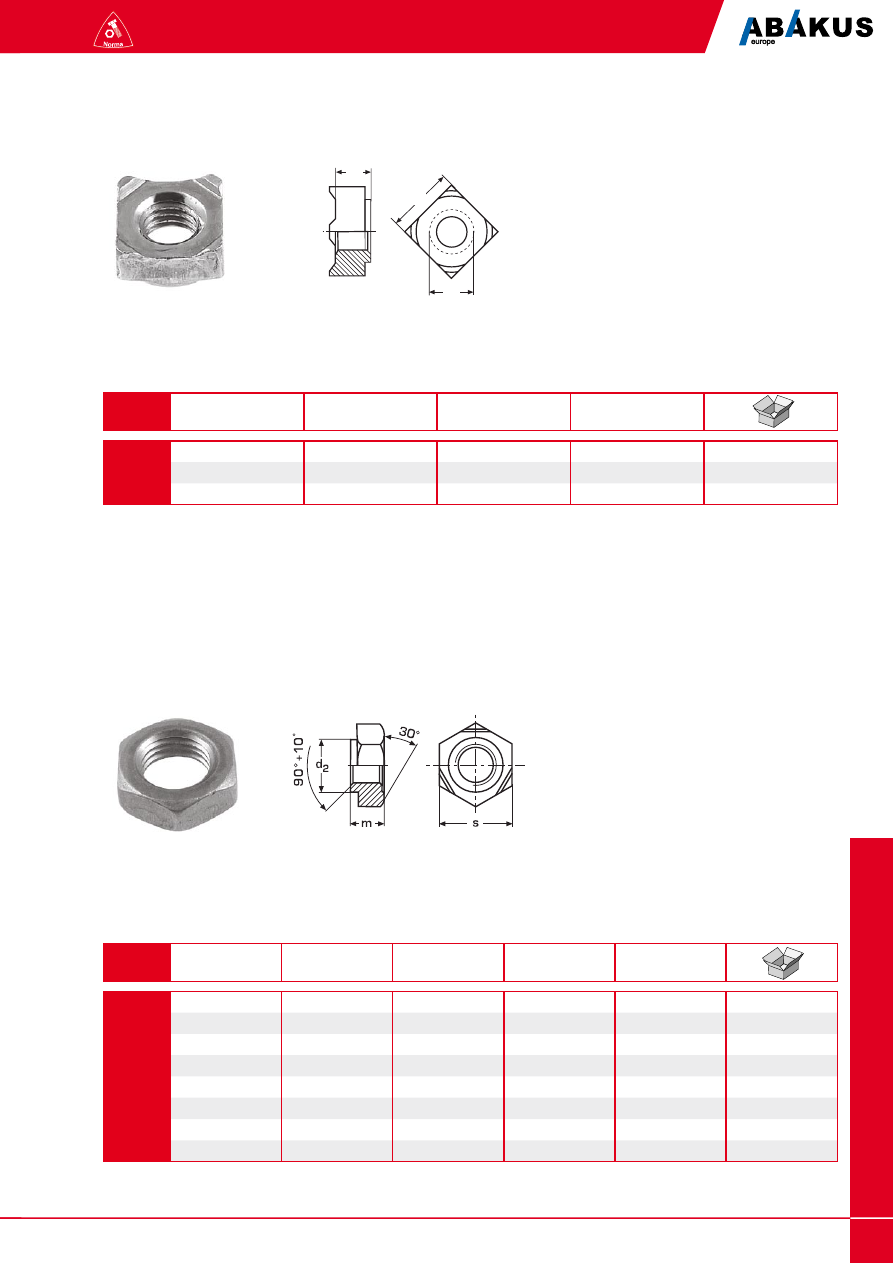

DIN 928

Nakrętka kwadratowa

do zgrzewania

A2 / A4

M 5

0,170

4,2

9

12,0

200

M 6

0,240

5

10

13,0

200

M 8

0,650

6,5

14

18,0

200

d1

waga

100 szt. (kg)

m

s

e

m

s

d

1

DIN 929

Nakrętka sześciokątna do

zgrzewania

A2 / A4

M 3

0,078

4,5

3

7,5

8,15

200

M 4

0,113

6

3,5

9

9,83

200

M 5

0,173

7

4

10

10,95

200

M 6

0,250

8

5

11

12,02

200

M 8

0,527

10,5

6,5

14

15,38

100

M 10

0,958

12,5

8

17

18,74

100

M 12

1,370

14,8

10

19

20,91

50

M 16

2,850

18,8

13

24

26,51

50

d1

waga

100 szt. (kg)

d2

m

s

e

PN 82169

PN 82169

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

80

Norma

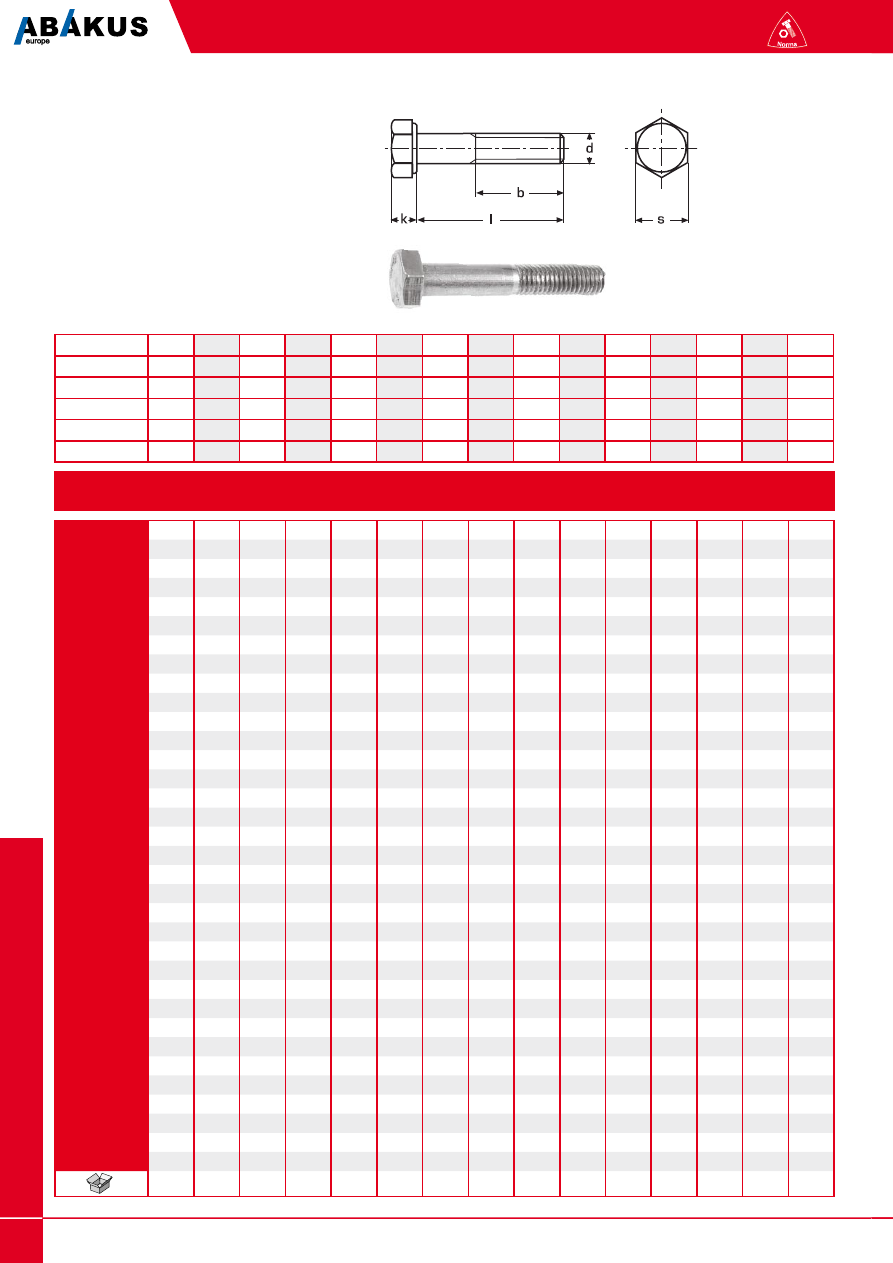

DIN 931

EN 24014

ISO 4014

PN 82101

l 25

0,486

30

0,564

0,806

1,640

35

0,642

0,913

1,820

3,220

40

0,720

1,020

2,030

3,500

4,940

45

0,798

1,130

2,220

3,800

5,360

50

0,876

1,230

2,420

4,110

5,810

8,200

10,700

55

0,880

1,340

2,580

4,380

6,260

8,810

11,500

60

1,030

1,440

2,780

4,690

6,700

9,410

12,300 16,100 20,900

65

1,110

1,550

2,980

5,000

7,030

9,880

13,100 17,100 21,900

70

1,190

1,650

3,180

5,310

7,470

10,500 13,900 18,100 23,100 28,100 35,600

75

1,786

3,370

5,620

7,910

11,100 14,700 19,100 24,300

37,400

80

1,320

1,917

3,570

5,930

8,360

11,700 15,500 20,000 25,500 31,100 39,200 51,100 65,700

85

1,972

3,629

6,240

8,810

16,300

26,700

41,000 51,100 68,450

90

1,500

2,200

3,960

6,550

9,240

12,700 17,100 22,000 27,900 34,100 42,800 55,700 71,200 88,200

100

2,340

2,400

4,192

7,170

10,100 13,900 18,600 24,000 29,100 37,000 46,400 60,300 76,700 95,100 116,000

110

2,600

4,750

7,482

10,900 15,100 20,200 26,000 30,300 40,000 50,000 65,000 82,300 102,000 124,000

120

2,800

5,140

8,410

11,800 16,400 21,800 28,000 32,700 43,000 53,500 69,500 88,000 109,000 132,000

130

2,878

5,320

9,030

12,700 17,400 23,000 29,600 35,100 45,000 56,000 72,000 92,000 115,000 139,000

140

3,200

5,690

9,650

13,600 18,500 24,600 31,600 37,400 48,000 59,500 76,500 97,500 122,000 147,000

150

3,400

6,190

10,270 14,500 19,600 26,200 33,600 39,800 51,000 63,000 81,000 103,000 129,000 155,000

160

3,600

6,400

10,890 15,400 20,700 27,800 35,600 42,200

66,500 85,500 108,500 135,000 163,000

170

3,800

6,610

11,510 16,300 22,300 29,400 37,600 44,600

70,000 90,000 114,000 141,000 171,000

180

4,000

7,225

12,130 17,200

31,000

47,000

73,500 94,500 120,000 148,000 179,000

190

7,030

12,750 18,100 24,700 32,600 39,600 49,400

77,000 99,000 125,000 154,000 187,000

200

7,240

13,370 19,000 26,000 34,200 43,500 51,900 66,000 80,500 103,000 131,000 161,000 195,000

210

19,900

35,000

54,400

83,750 107,500 136,500 168,000 203,000

220

7,660

14,610 20,800

37,400

56,900

87,000 113,000 142,000 175,000 211,000

230

15,230 21,700

39,000

59,400

90,250 117,500 147,500 181,500 230,000

240

8,710

15,850 22,600

40,600

61,900

93,500 122,000 153,000 188,000 227,000

250

16,470 23,500

42,200

64,400

96,750 126,500 158,500 195,000 246,000

260

17,470

43,800

66,900

100,000 131,000

270

45,400

69,400

104,000 135,500

280

47,000

103,250

109,750 140,000

290

48,600

72,400

113,250 144,500

200

100

50

50

50

25

10

10

10

10

10

10

10

10

10

d

M

5

M

6

M

8

M

10

M

12

M

14

M

16

M

18

M

20

M

22

M

24

M

27

M

30

M

33

M

36

b- I<125

16,0

18,0

22,0

26,0

30,0

34,0

38,0

42,0

46,0

50,0

54,0

60,0

66,0

72,0

78,0

b- I>125<200

-

24,0

28,0

32,0

36,0

40,0

44,0

48,0

52,0

56,0

60,0

66,0

72,0

78,0

84,0

b- I>200

-

-

28,0

45,0

49,0

-

57,0

-

65,0

-

73,0

79,0

85,0

91,0

97,0

k

3,5

4,0

5,3

6,4

7,5

8,8

10,0

11,5

12,5

14,0

15,0

17,0

18,7

21,0

22,5

e

8,79

11,05 14,38 17,77 20,03 24,49 26,75 30,14 33,53 35,72 39,98

45,2

50,85 55,37 60,79

s

8,0

10,0

13,0

16,0

18,0

22,0

24,0

27,0

30,0

32,0

36,0

41,0

46,0

50,0

55,0

Śruba z łbem sześciokątnym

z gwintem niepełnym

A2 / A4

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

81

Norma

5

0,050

6

0,057

0,133

0,218

0,340

8

0,066

0,149

0,238

0,374

0,850

10

0,075

0,164

0,263

0,408

0,910

1,620

12

0,084

0,180

0,287

0,442

0,980

1,720

14

0,092

0,195

0,312

0,476

1,050

1,820

16

0,100

0,210

0,337

0,511

1,110

1,920

2,770

18

0,109

0,225

0,362

0,545

1,170

2,020

20

0,118

0,241

0,387

0,580

1,230

2,120

3,100

4,800

22

0,127

0,256

0,412

0,615

1,290

25

0,140

0,280

0,449

0,565

1,390

2,370

3,410

5,300

7,020

30

0,161

0,319

0,511

0,751

1,550

2,620

3,770

5,790

7,690 10,400 13,400

35

0,200

0,357

0,573

0,837

1,710

2,870

4,130

6,290

8,350 11,200 14,500

22,900

40

0,250

0,396

0,635

1,870

3,120

4,490

6,790

9,020 12,000 15,500

24,400

45

0,306

0,434

0,699

1,010

2,030

3,370

4,850

7,290

9,710 12,800 16,500 20,600 25,900

50

0,473

0,759

1,100

2,180

3,620

5,200

7,790 10,300 13,600 17,600 21,900 27,400 37,700 49,600

78,300

55

0,512

0,821

1,190

2,340

3,870

5,560

8,280 11,000 14,500 18,600 23,200 28,900 39,700 51,900

60

0,550

0,883

1,270

2,500

4,130

5,820

8,780 11,700 15,300 19,600 24,400 30,400 41,600 54,300

85,100

65

1,360

2,660

4,380

6,280

9,280 12,300 16,100 20,700

31,900 43,500 56,600

70

1,010

1,440

2,820

4,630

6,640

9,790 13,000 16,900 21,700 26,900 33,400 45,400 59,000 74,600 91,000

75

1,530

2,980

4,880

7,000 10,200 13,700

22,700 0,000 34,800 47,300 61,400

80

1,130

1,620

3,140

5,130

7,360 10,700 14,400 17,700 23,800 29,500 36,300 49,200 63,700 80,600 99,000

90

1,820

3,460

5,630

8,080 11,700 15,700 20,200 25,800 32,100 39,300 53,100 68,500 86,600 106,000

100

2,000

3,770

6,130

8,800 12,700 17,000 21,800 27,900 34,600 42,300 56,900 73,200 92,000 114,000

110

2,151

4,090

6,640

9,520 13,700 18,400 23,500 30,000 37,100 45,300 60,800 77,900 97,800 120,000

120

2,200

4,410

7,140 10,200 14,700 19,700 25,100 32,000 39,700 48,300 64,700 82,700 104,000 126,000

130

4,730

7,640 10,900 15,700 21,000

34,000 42,100 51,300 68,500 87,400 109,000 133,000

140

5,050

8,140 11,600 16,700 22,400

36,100

54,300 72,400 92,100 115,000 140,000

150

5,370

8,640 12,300 17,700 23,700

38,100 47,300 57,200 76,200 96,900 121,000 147,000

160

5,690

9,140 13,000

25,000

40,200

60,200

170

6,010

9,640 13,700

26,300

42,200

63,200

180

6,330 10,140 14,400

27,600 39,500 44,200

66,200

400,000

190

6,650 10,840 16,100

28,900

46,200

69,200

200

6,970 10,140 14,400

30,200

48,400

72,200

150,000

1000

500

500

200

100

50

50

10

25

25

25

25

10

10

10

10

10

d

M

3

M

4

M

5

M

6

M

8

M

10

M

12

M

14

M

16

M

18

M

20

M

22

M

24

M

27

M

30

M

33

M

36

k

2,0

2,8

3,5

4,0

5,3

6,4

7,5

8,8

10,0

11,5

12,5

14,0

15,0

17,0

18,7

21,0

22,5

e

6,01

7,66

8,79 11,05 14,38 17,77 20,03 24,49 26,75 30,14 33,53 35,72 39,89 45,2 50,85 55,37 60,79

s

5,5

7,0

8,0

10,0

13,0

16,0

18,0

22,0

23,7

27,0

30,0

32,0

36,0

41,0

46,0

50,0

55,0

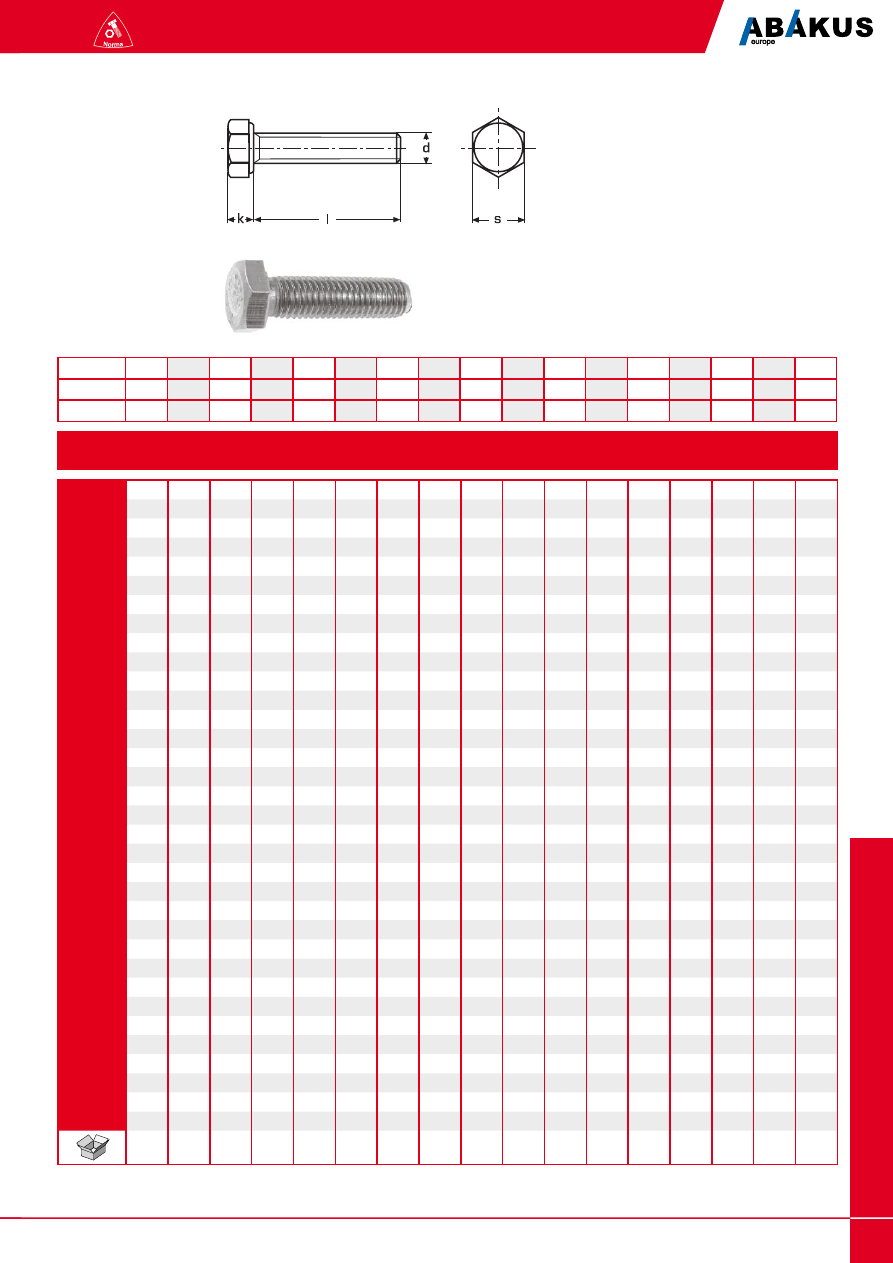

DIN 933

Śruba z łbem sześciokątnym,

z gwintem na całej długości

A2 / A4

EN 24017

ISO 4017

PN 82105

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

82

Norma

DIN 934

Nakrętka sześciokątna

A2 / A4

M 1

0,003

2,5

2,71

0,8

1000

M 1,2

0,005

3,0

3,28

1,0

1000

M 1,4

0,006

3,0

3,28

1,2

1000

M 1,6

0,008

3,2

3,41

1,3

1000

M 1,7

0,010

3,5

3,82

1,4

1000

M 2

0,014

4,0

4,32

1,6

1000

M 2,3

0,020

4,5

4,88

1,8

1000

M 2,5

0,028

5,0

5,45

2,0

1000

M 2,6

0,028

5,0

5,45

2,0

1000

M 3

0,038

5,5

6,01

2,4

1000

M 3,5

0,051

6,0

6,58

2,8

1000

M 4

0,081

7,0

7,66

3,2

1000

M 5

0,123

8,0

8,79

4,0

1000

M 6

0,250

10,0

11,05

5,0

500

M 7

0,312

11,0

12,12

5,5

500

M 8

0,520

13,0

14,38

6,5

200

M 10

1,160

17,0

18,90

8,0

100

M 12

1,730

19,0

21,10

10,0

100

M 14

2,500

22,0

24,49

11,0

100

M 16

3,330

24,0

26,75

13,0

50

M 18

4,940

27,0

29,56

15,0

50

M 20

6,440

30,0

32,95

16,0

50

M 22

7,900

32,0

35,03

18,0

25

M 24

11,000

36,0

39,55

19,0

25

M 27

16,500

41,0

45,20

22,0

25

M 30

22,300

46,0

50,85

24,0

10

M 33

28,800

50,0

55,37

26,0

10

M 36

39,300

55,0

60,79

29,0

10

M 39

50,200

60,0

66,44

31,0

10

M 42

65,200

65,0

71,30

34,0

10

M 45

80,000

70,0

76,95

36,0

10

M 48

97,700

75,0

82,60

38,0

10

M 52

122,000

80,0

88,25

42,0

10

d

waga

100 szt. (kg)

s

e

m

EN 24032

ISO 4032

PN 82144

e

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

83

Norma

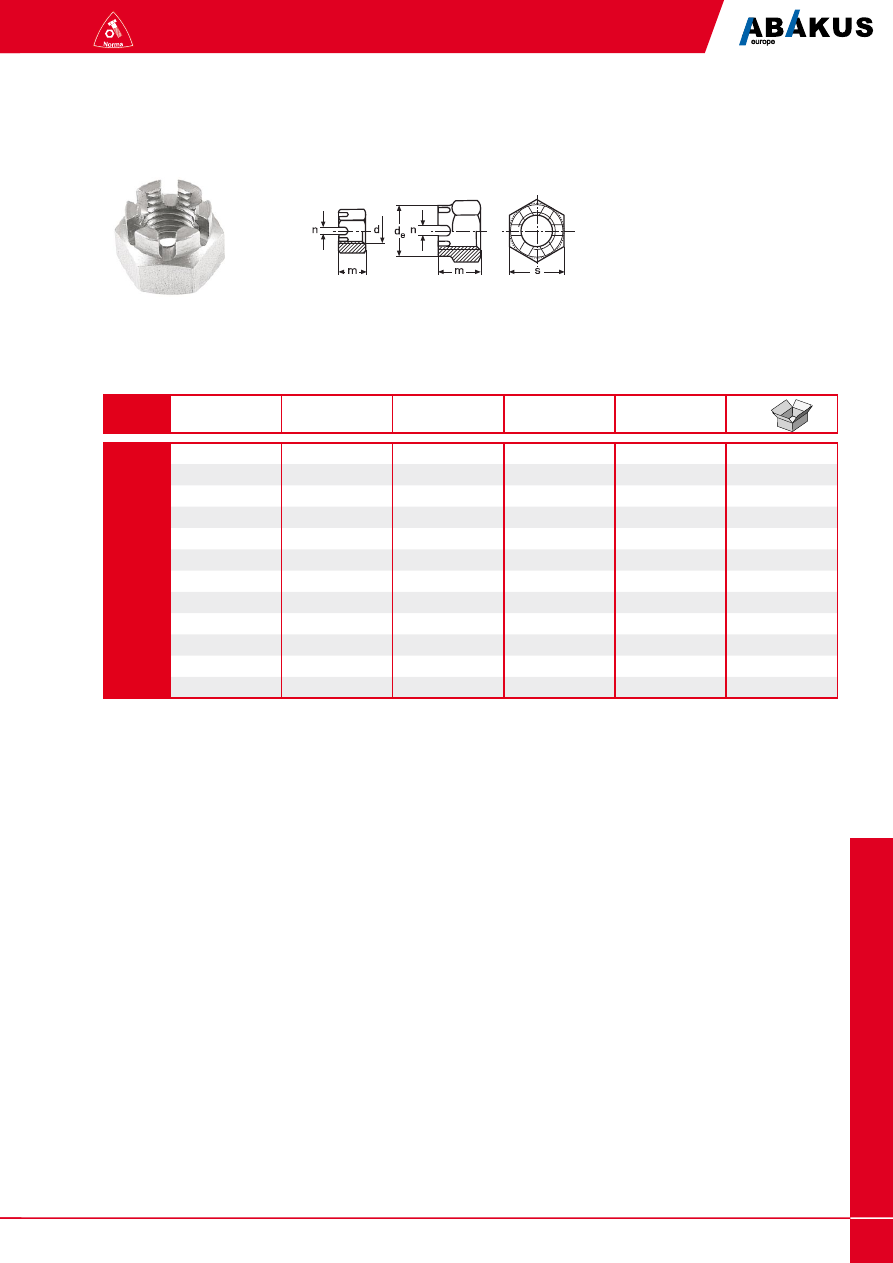

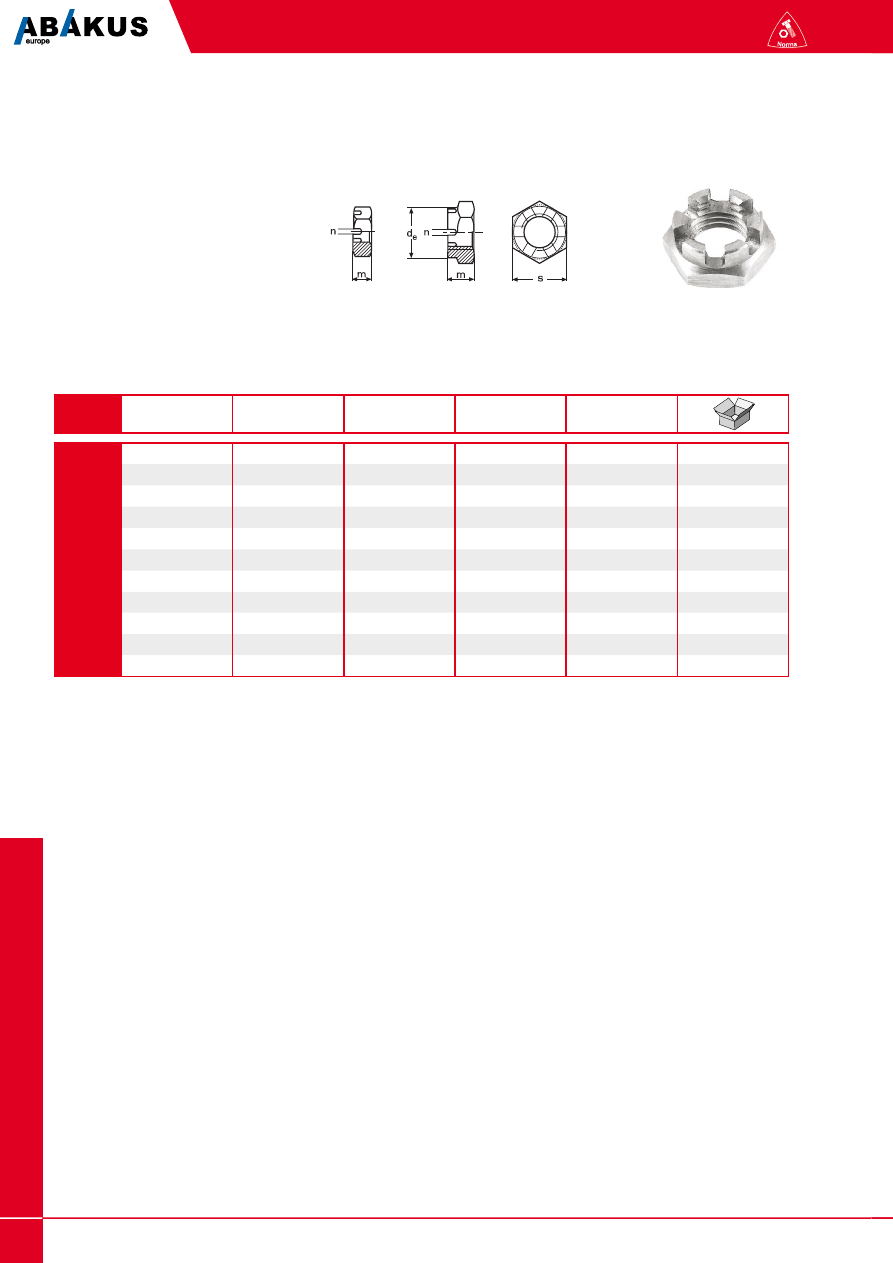

DIN 935

Nakrętka koronowa

A2 / A4

EN 24035

ISO 7035

PN 82148

M 6

0,316

10,0

7,14

2,0

-

200

M 8

0,735

13,0

9,14

2,5

-

200

M 10

1,580

17,0

11,57

2,8

-

100

M 12

2,000

19,0

14,57

3,5

15,57

100

M 14

2,700

22,0

15,57

3,5

17,57

100

M 16

3,890

24,0

18,48

4,5

21,48

50

M 18

5,750

27,0

20,16

4,5

24,3

50

M 20

7,520

30,0

21,16

4,5

27,3

50

M 24

13,100

36,0

26,16

5,5

33,0

25

M 27

19,200

41,0

29,16

5,5

37,0

25

M 30

26,400

46,0

32,0

7

41,0

25

M 36*

44,700

55,0

37,0

7

49,0

10

d

waga

100 szt. (kg)

s

m

n

de

* tylko A2

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

84

Norma

DIN 937

Nakrętka koronowa niska

A2 / A4

M 6

0,250

10,0

5,7

2,0

-

200

M 8

0,540

13,0

7,64

2,5

-

200

M 10

1,130

17,0

8,64

2,8

-

100

M 12

1,470

19,0

9,64

3,5

17,0

100

M 14

1,790

22,0

10,57

3,5

19,0

100

M 16

2,270

24,0

11,57

4,5

22,0

100

M 18

3,320

27,0

12,3

4,5

25,0

50

M 20

4,120

30,0

12,3

4,5

28,0

50

M 24

6,780

36,0

14,3

5,5

34,0

50

M 27

10,300

41,0

16,3

5,5

38,0

25

M 30

13,300

46,0

17,3

7,0

42,0

25

d

waga

100 szt. (kg)

s

m

n

de

PN 82159

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

85

Norma

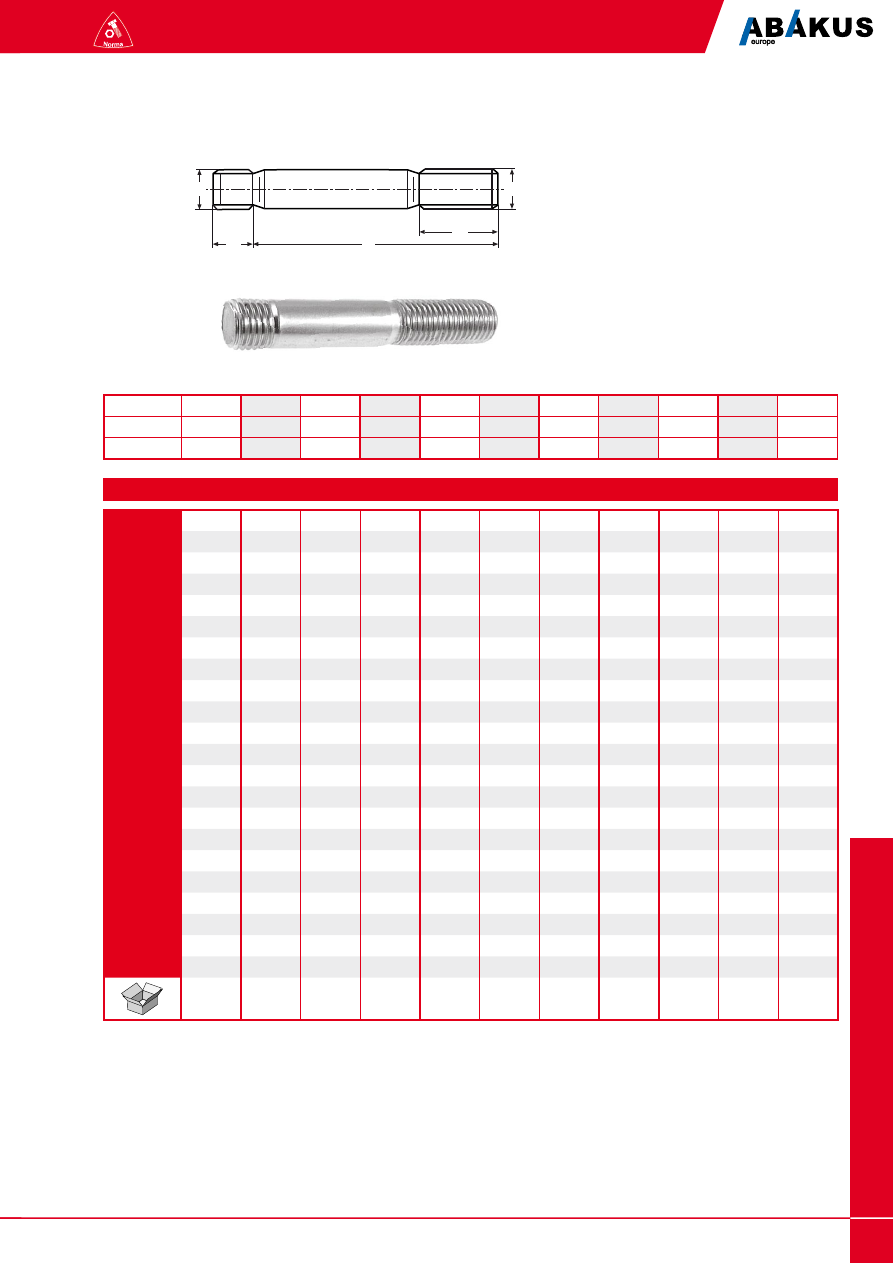

DIN 938

Nakrętka dwustronna ~1d

A2 / A4

l 20

0,370

0,802

1,560

25

0,802

1,560

2,600

30

1,220

1,960

3,360

4,200

6,010

35

0,530

0,770

1,420

2,270

3,360

4,800

6,530

12,500

40

0,597

0,880

1,620

2,580

3,800

5,400

7,320

13,220

45

0,990

2,890

4,240

6,000

8,250

50

2,020

3,200

4,680

6,600

8,900

14,934

23,000

55

2,220

3,510

5,160

7,210

9,690

12,300

15,800

60

2,420

3,820

5,560

7,810

10,500

13,300

17,000

26,000

42,300

65

4,130

6,000

8,420

11,300

14,300

18,200

70

1,580

2,820

4,440

6,440

9,020

12,100

15,300

19,400

29,000

75

3,020

4,750

6,880

9,630

12,900

16,300

20,600

80

3,220

5,060

7,320

10,200

13,700

17,300

21,800

32,600

53,500

85

5,370

7,760

10,800

14,500

18,300

23,000

90

3,600

5,680

8,200

11,400

15,300

19,300

24,200

36,200

56,300

95

5,990

8,640

12,000

16,100

20,300

25,400

100

4,100

6,300

9,080

12,600

16,900

21,300

26,600

39,800

64,700

110

6,630

9,970

13,800

18,500

23,300

29,000

70,200

120

4,860

6,950

10,900

15,000

20,100

25,300

31,500

43,400

75,700

130

9,080

47,000

140

50,600

150

54,200

92,200

100

100

100

100

50

25

25

25

10

10

10

d

M 5

M 6

M 8

M 10

M 12

M 14

M 16

M 18

M 20

M 24

M 30

b1

5,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

20,0

24,0

30,0

b2 - l<125

16,0

18,0

22,0

26,0

30,0

34,0

38,0

42,0

46,0

54,0

66,0

b2 - l>125

-

-

-

32,0

-

40,0

44,0

-

-

60,0

72,0

PN 82125

d

d

l

b

1

b

2

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

86

Norma

DIN 939

Śruba dwustronna ~1,25d

A2 / A4

PN 82131

l 16

0,406

0,386

20

0,200

0,550

0,800

1,460

25

0,406

0,575

1,080

1,770

2,500

30

0,483

0,483

1,280

2,080

3,140

5,400

35

0,550

0,550

1,480

2,390

3,580

6,350

40

0,617

0,905

1,680

2,700

4,020

7,860

13,300

45

0,694

1,010

1,880

3,010

4,460

6,350

8,640

14,500

14,500

50

0,751

1,120

2,080

3,320

4,900

6,950

9,430

15,700

15,700

62,800

40,400

55

0,550

1,230

2,280

3,630

5,340

7,560

10,200

13,000

16,900

60

0,600

1,340

2,480

3,940

5,780

8,160

11,000

14,000

18,100

27,200

46,000

65

1,430

2,680

4,250

6,220

8,770

11,800

15,000

19,300

23,400

70

2,880

4,560

6,640

9,370

12,600

16,000

20,500

24,900

30,800

51,600

75

3,080

4,870

7,060

10,000

13,400

17,000

21,700

26,400

80

3,280

5,180

7,500

10,600

14,200

18,000

22,900

27,900

34,400

57,200

85

5,490

7,940

11,200

15,000

19,000

24,100

29,400

90

3,680

5,800

8,380

11,800

15,800

20,000

25,300

30,900

38,000

62,800

95

6,110

8,820

12,400

16,600

21,000

26,500

32,400

100

6,420

9,260

13,000

16,600

22,000

27,700

34,000

41,600

110

10,200

14,200

19,000

24,000

30,100

37,000

44,800

73,900

120

11,100

15,400

20,600

26,000

32,600

40,000

48,400

79,500

130

52,000

85,200

150

25,400

59,200

96,500

100

100

100

100

50

25

25

25

25

10

10

10

d

M 5

M 6

M 8

M 10

M 12

M 14

M 16

M 18

M 20

M 22

M 24

M 30

b1

6,5

7,5

10,0

12,0

15,0

18,0

20,0

22,0

25,0

28,0

30,0

38,0

b2 - l<125

16,0

18,0

22,0

26,0

30,0

34,0

38,0

42,0

46,0

50,0

54,0

66,0

b2 - l>125

-

-

-

32,0

-

40,0

44,0

-

-

-

60,0

72,0

Waga 100 sztuk /kg

d

d

l

b

1

b

2

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

87

Norma

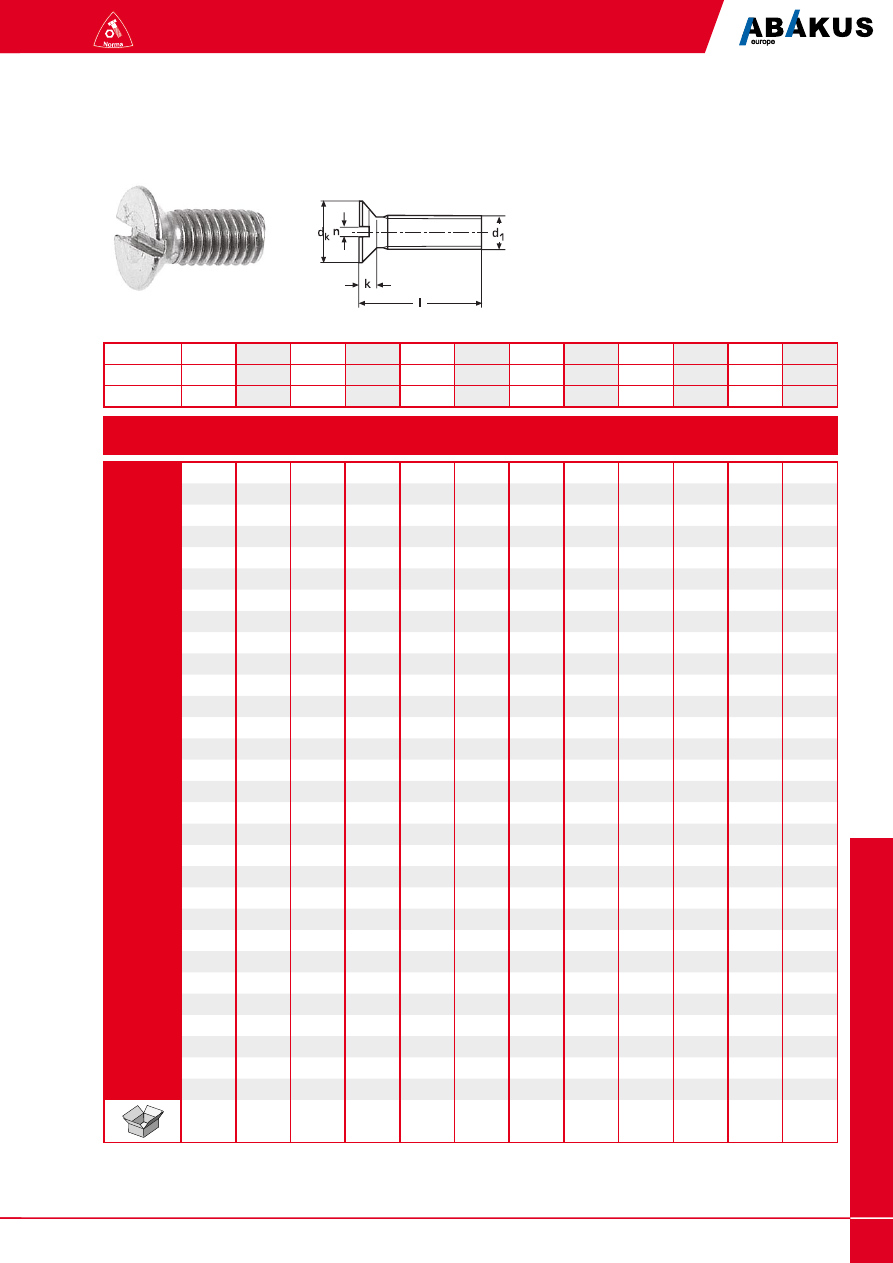

DIN 963

Wkręt z łbem stożkowym,

z nacięciem płaskim

A2 / A4

l 3

0,006

4

0,007

0,012

0,021

0,029

5

0,008

0,014

0,024

0,034

0,068

6

0,009

0,015

0,027

0,038

0,055

0,075

0,121

8

0,012

0,019

0,033

0,047

0,090

0,145

0,219

10

0,014

0,023

0,039

0,056

0,079

0,106

0,170

0,254

0,503

12

0,027

0,045

0,064

0,091

0,122

0,195

0,289

0,567

14

0,031

0,051

0,073

0,137

0,219

0,325

0,630

16

0,034

0,057

0,082

0,115

0,153

0,244

0,361

0,694

1,160

18

0,038

0,063

0,091

0,168

0,269

0,395

0,757

20

0,042

0,069

0,100

0,139

0,184

0,294

0,431

0,821

1,360

2,080

4,100

22

0,075

0,108

0,199

0,318

0,466

0,884

25

0,054

0,084

0,122

0,169

0,222

0,355

0,519

0,979

1,610

2,440

4,770

28

0,572

30

0,144

0,199

0,261

0,416

0,608

1,140

1,860

2,810

5,440

35

0,156

0,229

0,299

0,476

0,696

1,300

2,110

3,170

6,110

40

0,166

0,336

0,539

0,784

1,460

2,360

3,530

6,780

45

0,203

0,370

0,602

0,873

1,620

2,610

3,900

7,450

50

0,232

0,414

0,665

0,961

1,780

2,860

4,260

8,110

55

0,275

0,452

0,728

1,049

1,940

3,110

4,620

8,780

60

0,288

0,490

0,789

1,137

2,280

3,370

4,980

9,440

65

0,917

1,225

2,600

3,630

5,170

10,800

70

0,590

0,941

1,317

2,486

3,890

6,440

12,100

80

0,640

1,043

1,568

2,786

4,372

7,420

13,400

90

1,165

1,665

3,306

4,864

7,674

14,800

100

1,290

1,807

3,380

0,517

120

2,353

4,383

6,740

130

20,000

140

20,000

150

22,500

1000

1000

1000

1000

1000

1000

od 25 l

500

500

od 25 l

200

200

od 35 l

100

100

100

100

50

od 100 l

25

d1

M

1,6

M

2

M

2,5

M

3

M

3,5

M

4

M

5

M

6

M

8

M

10

M

12

M

14

b1

0,4

0,5

0,6

0,8

0,8

1,0

1,2

1,6

2,0

2,5

3,0

3,0

b2 - l<125

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3,0

4,0

5,0

6,0

7,0

b2 - l>125

3,0

3,8

4,7

5,6

6,5

7,5

9,2

11,0

14,5

18,0

22,0

25,0

EN 22009

ISO 2009

PN 82207

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

88

Norma

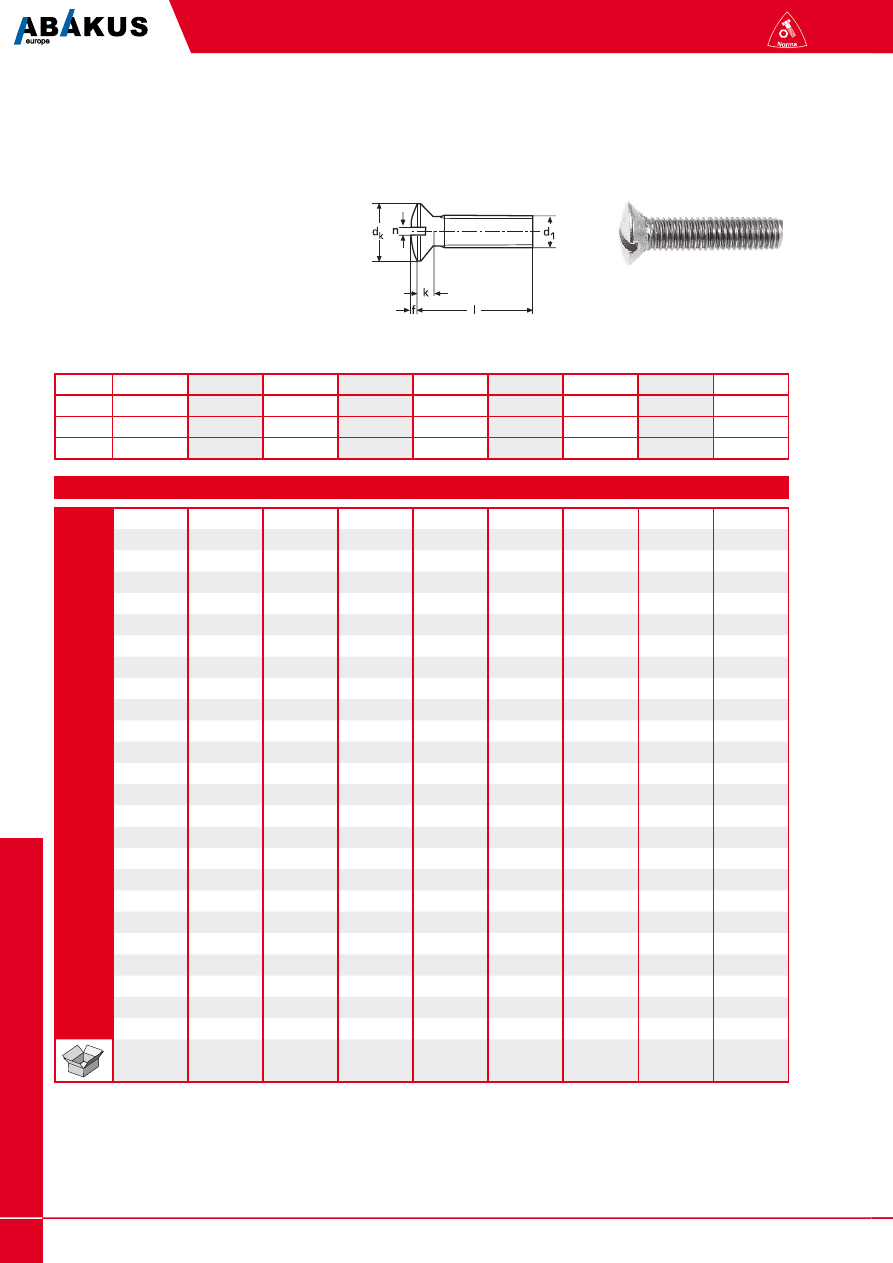

DIN 964

Wkręt z łbem soczewkowym,

z nacięciem płaskim

A2 / A4

l 4

0,014

5

0,016

0,027

0,040

0,082

6

0,018

0,030

0,044

0,090

0,149

8

0,021

0,036

0,053

0,078

0,106

0,173

0,266

10

0,025

0,042

0,062

0,089

0,121

0,198

0,301

0,614

12

0,029

0,048

0,070

0,101

0,137

0,223

0,336

0,678

14

0,032

0,079

0,152

0,247

0,372

0,741

16

0,036

0,060

0,088

0,125

0,168

0,272

0,407

0,805

1,370

18

0,097

0,183

0,297

0,442

0,868

20

0,043

0,072

0,106

0,149

0,199

0,322

0,478

0,932

1,570

22

0,078

0,114

0,214

0,346

0,513

0,995

25

0,087

0,128

0,179

0,237

0,383

0,566

1,090

1,820

28

0,141

0,261

0,411

30

0,150

0,209

0,276

0,444

0,655

1,250

1,970

35

0,172

0,239

0,315

0,493

0,743

1,410

2,370

40

0,194

0,269

0,353

0,568

0,831

1,570

2,570

45

0,216

0,391

0,643

0,920

1,730

2,820

50

0,238

0,429

0,718

1,010

1,890

3,070

55

0,468

0,753

1,058

2,050

3,320

60

0,507

0,820

1,190

2,480

3,580

65

0,881

1,370

2,800

70

0,620

0,890

1,340

2,800

4,090

80

0,700

1,071

1,662

3,120

4,428

90

1,197

1,726

3,170

100

1,318

1,905

3,490

5,620

1000

1000

1000

1000

1000

od 25 l

500

500

od 25 l

200

200

od 35 l

100

100

100

d

M 2

M 2,5

M 3

M 3,5

M 4

M 5

M 6

M 8

M 10

n

0,5

0,6

0,8

1,0

1,0

1,2

1,6

2,0

2,5

f

0,5

0,6

0,75

0,8

1,0

1,25

1,5

2,0

2,5

k

1,2

1,5

1,65

2,0

2,2

2,5

3,0

4,0

5,0

dk

3,8

4,7

5,6

7,3

7,5

9,2

11,0

14,5

18,0

EN 22010

ISO 2010

PN 82211

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

89

Norma

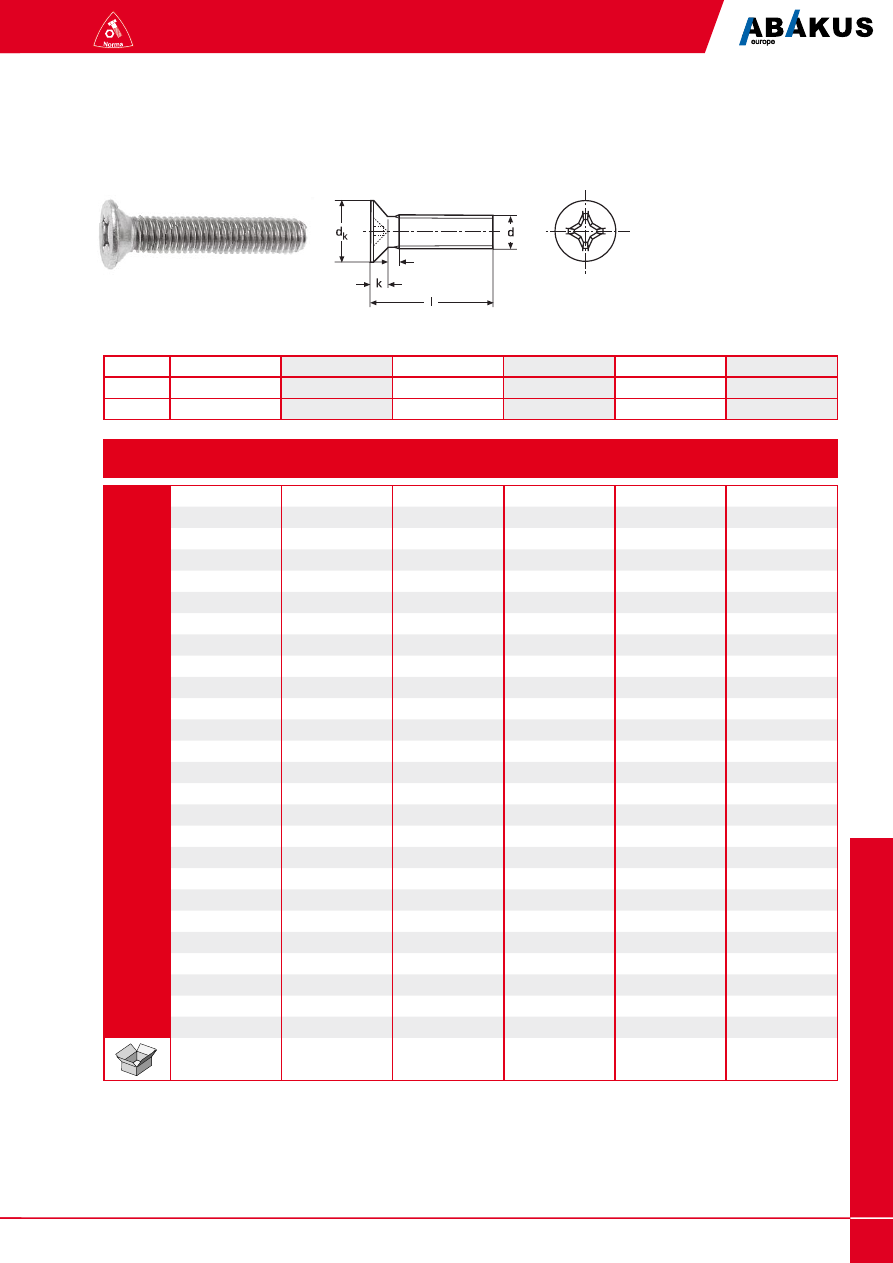

DIN 965

Wkręt z łbem stożkowym,

z gniazdem krzyżowym

A2 / A4

l 3

0,006

0,010

4

0,007

0,012

0,029

5

0,008

0,014

0,024

0,034

0,068

6

0,009

0,015

0,027

0,038

0,075

0,121

8

0,012

0,019

0,033

0,047

0,090

0,145

10

0,014

0,023

0,039

0,056

0,106

0,170

12

0,016

0,027

0,045

0,064

0,122

0,195

14

0,031

0,051

0,073

0,137

0,219

16

0,021

0,034

0,057

0,082

0,153

0,244

18

0,038

0,063

0,091

0,168

0,269

20

0,042

0,069

0,100

0,184

0,294

22

0,108

0,199

0,318

25

0,122

0,222

0,355

28

0,135

0,246

0,393

30

0,144

0,261

0,416

35

0,166

0,299

0,476

40

0,200

0,336

0,539

45

0,209

0,373

0,602

50

0,226

0,414

0,665

55

0,414

0,727

60

0,490

0,788

65

0,854

70

0,912

80

0,642

1,043

90

0,718

1,169

100

0,880

1,295

1000

1000

1000

1000

500

od 25 l

200

500

od 25 l

200

d1

M

1,6

M

2

M

2,5

M

3

M

4

M

5

a

0,4

0,5

0,6

0,8

1,0

1,2

k

0,96

1,2

1,5

1,65

2,2

2,5

dk

3,0

3,8

4,7

5,6

7,5

9,2

EN 27046

ISO 7046

PN 82208

a

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

90

Norma

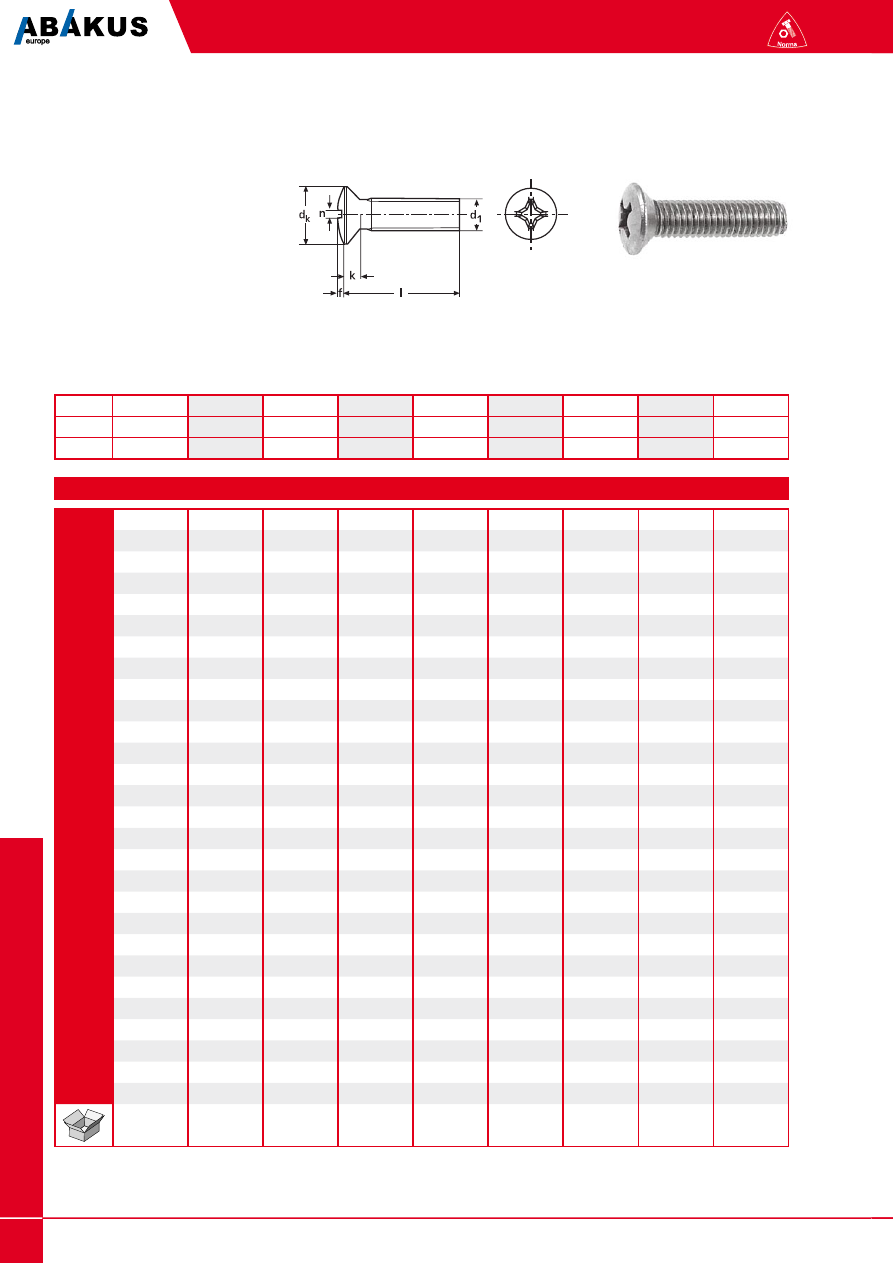

DIN 966

Wkręt z łbem soczewkowym,

z gniazdem krzyżowym

A2 / A4

l 3

0,012

0,021

4

0,014

0,024

0,035

5

0,027

0,040

0,082

6

0,018

0,030

0,044

0,090

0,149

8

0,021

0,036

0,053

0,106

0,173

0,266

10

0,025

0,042

0,062

0,089

0,121

0,198

0,301

0,614

12

0,029

0,048

0,070

0,137

0,223

0,336

0,678

14

0,054

0,079

0,152

0,247

0,372

0,741

16

0,036

0,060

0,088

0,168

0,272

0,407

0,805

18

0,066

0,097

0,183

0,297

0,442

20

0,044

0,072

0,106

0,199

0,322

0,478

0,932

1,570

22

0,114

0,214

0,346

0,513

25

0,128

0,237

0,383

0,566

1,090

1,820

30

0,150

0,276

0,444

0,655

1,250

2,070

35

0,154

0,315

0,493

0,743

1,410

2,370

40

0,167

0,353

0,568

0,831

1,570

2,570

45

0,178

0,380

0,643

0,920

1,730

50

0,187

0,430

0,718

1,010

1,890

3,070

55

0,513

0,900

1,090

60

0,507

0,780

1,197

2,210

3,580

65

0,819

1,240

70

0,945

1,368

2,820

75

0,998

1,378

80

1,053

1,662

3,780

85

1,679

90

1,303

1,784

3,920

95

1,801

100

1,286

1,784

4,17

1000

1000

1000

1000

500

od 25 l

200

500

od 25 l

200

200

od 35 l

100

200

od 35 l

100

100

d

M 2

M 2,5

M 3

M 3,5

M 4

M 5

M 6

M 8

M 10

f

0,5

0,6

0,8

1,0

1,0

1,2

1,6

2,0

2,5

k

0,5

0,6

0,75

0,8

1,0

1,25

1,5

2,0

2,5

dk

3,8

4,7

5,6

7,3

7,5

9,2

11,0

14,5

18,0

EN 27047

ISO 7047

PN 82212

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

91

Norma

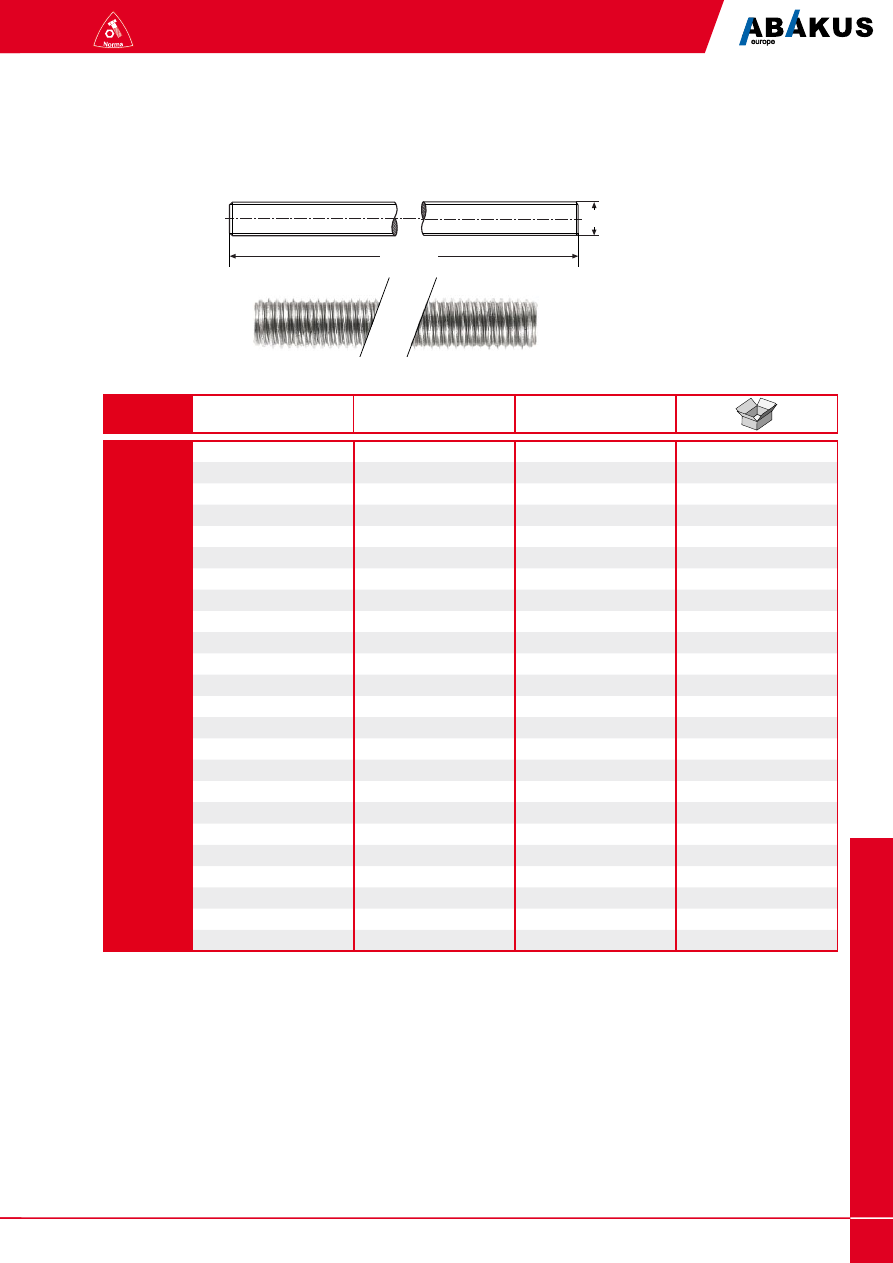

DIN 975

Pręt gwintowany

A2 / A4

d M 2

1,900

20

M 2,5

3,000

20

M 3

4,300

20

M 4

7,760

20

M 5

12,400

24,800

37,200

20

M 6

17,700

35,400

53,100

20

M 8

31,900

63,800

95,700

20

M 10

50,200

100,400

150,600

20

M 12

72,800

145,600

218,400

20

M 14

99,500

199,000

298,500

10

M 16

133,000

266,000

399,000

10

M 18

165,000

330,000

495,000

10

M 20

208,000

416,000

624,000

10

M 22

256,000

512,000

768,000

10

M 24

300,000

600,000

900,000

5

M 27

388,200

776,400

1164,600

5

M 30

474,400

948,800

1423,200

5

M 33

581,200

1162,400

1743,600

5

M 36

689,000

1377,600

2066,400

5

M 39

816,400

5

M 42

941,200

5

M 45

1091,400

5

M 48

1234,800

5

M 52

1465,400

5

l

1 m

2m

3m

1 ± 10

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

92

Norma

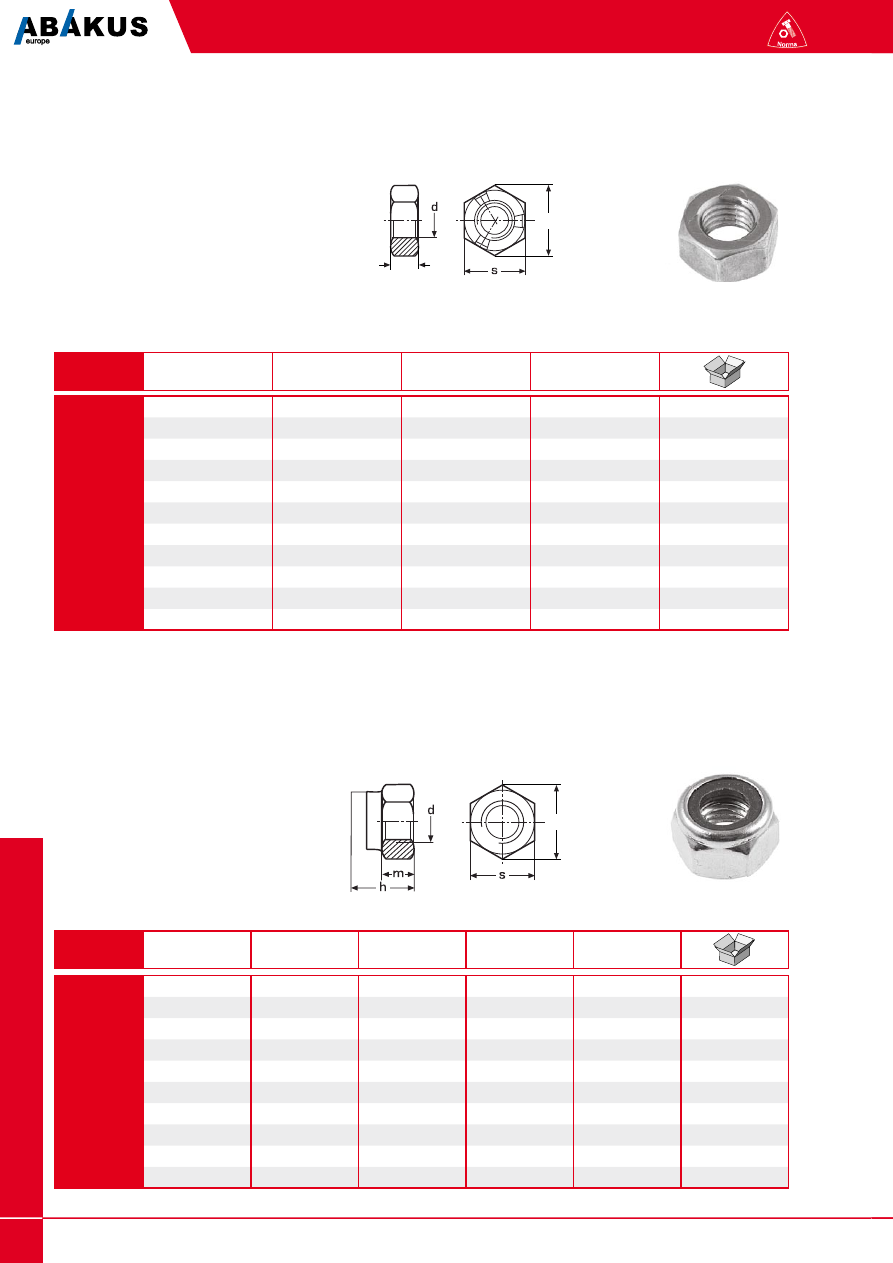

DIN 980

Nakrętka samozabezpieczająca

z gwintem odkształconym

A2 / A4

EN 27042

ISO 7042

PN 82176

M 3

0,034

5,5

6,01

2,4

1000

M 4

0,081

7,0

7,66

3,2

1000

M 5

0,123

8,0

8,79

4,0

500

M 6

0,250

10,0

11,05

5,0

200

M 8

0,520

13,0

14,38

6,5

100

M 10

1,170

17,0

18,9

8,0

50

M 12

1,730

19,0

21,1

10,0

50

M 14

2,500

22,0

24,49

11,0

50

M 16

3,330

24,0

26,75

13,0

50

M 18

4,940

27,0

29,56

15,0

25

M 20

6,440

30,0

32,95

16,0

25

d

waga

100 szt. (kg)

s

e

m

m

e

DIN 982

Nakrętka samozabezpieczająca

z wkładem poliamidowym

A2 / A4

PN 82175

M 4

0,100

7,0

7,66

3,6

4,7

200

M 5

0,140

8,0

8,79

4,4

6,3

200

M 6

0,310

10,0

11,05

4,9

8,0

200

M 8

0,600

13,0

14,38

6,44

9,5

200

M 10

1,170

17,0

18,9

8,04

11,5

100

M 12

1,660

19,0

21,1

10,37

14,0

50

M 14

2,100

22,0

24,49

12,1

16,0

50

M 16

3,780

24,0

26,75

14,1

18,0

25

M 20

6,800

30,0

32,95

16,9

22,0

25

M 24

12,700

36,0

39,55

20,2

28,0

25

d

waga

100 szt. (kg)

s

e

m

h

e

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

93

Norma

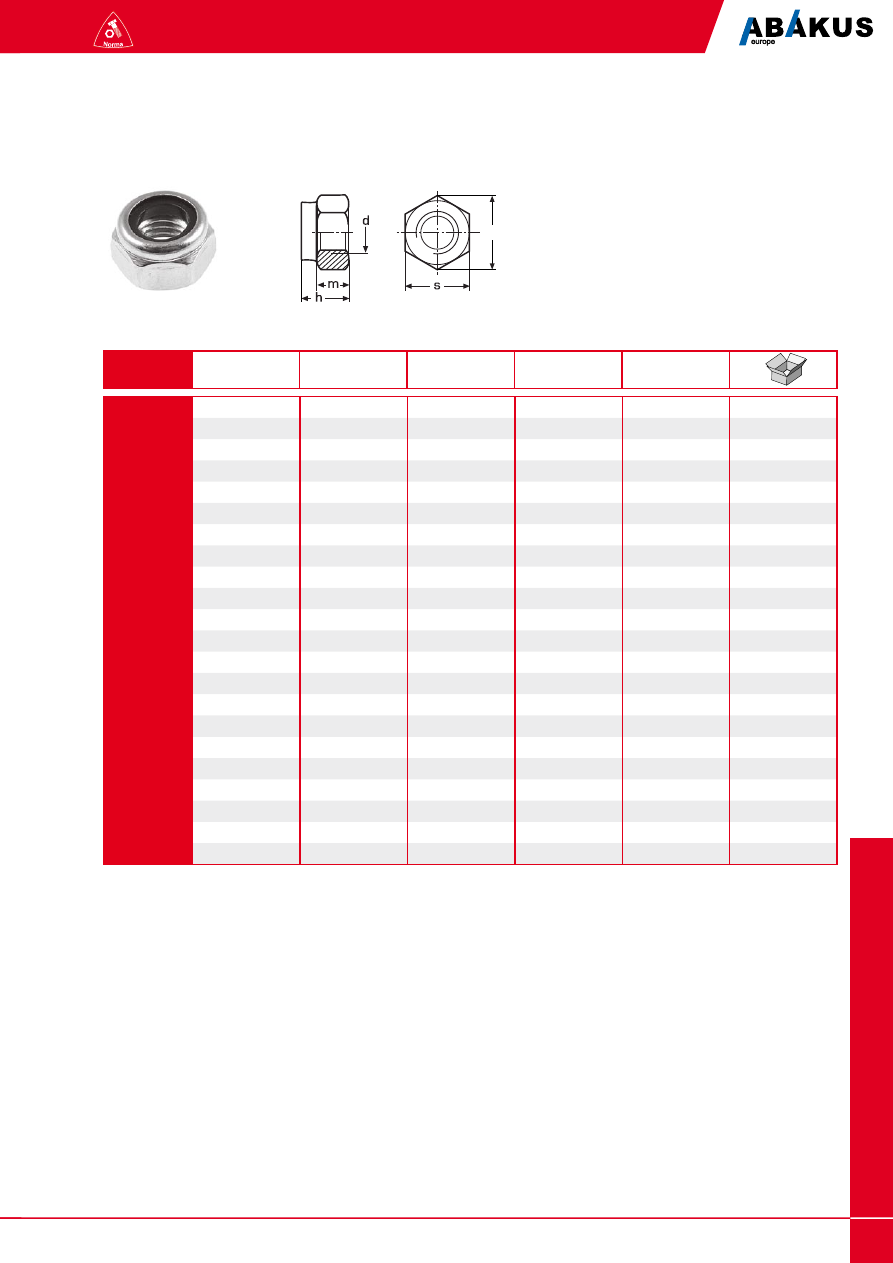

DIN 985

Nakrętka samozabezpieczająca

z wkładem poliamidowym

A2 / A4

M 2,5

0,030

5,0

5,5

2,3

3,5

1000

M 3

0,050

5,5

6,01

2,4

4,0

1000

M 4

0,100

7,0

7,66

2,9

5,0

1000

M 5

0,140

8,0

8,79

3,2

5,0

1000

M 6

0,240

10,0

11,05

4,0

6,0

500

M 8

0,510

13,0

14,38

5,5

8,0

200

M 8 x 1

0,510

13,0

14,38

5,5

8,0

200

M 10

1,060

17,0

18,9

6,5

10,0

100

M 10 x1

1,060

17,0

18,9

6,5

10,0

100

M 12

1,720

19,0

21,1

8,0

12,0

100

M 12 x 1,5

1,720

19,0

21,1

8,0

12,0

100

M 14

2,600

22,0

24,49

9,5

14,0

100

M 16

3,400

24,0

26,75

10,5

16,0

50

M 16 x 1,5

3,400

24,0

26,75

10,5

16,0

50

M 18

4,500

27,0

29,56

13,0

18,5

50

M 20

6,500

30,0

32,95

14,0

20,0

50

M 20 x 1,5

6,500

30,0

32,95

14,0

20,0

50

M 22

7,500

32,0

35,05

15,0

22,0

50

M 24

10,000

36,0

39,55

15,0

24,0

25

M 24 x 1,5

10,000

36,0

39,55

15,0

24,0

25

M 27

16,200

41,0

45,02

17,0

27,0

25

M 30

21,200

46,0

50,85

19,0

30,0

25

d

waga

100 szt. (kg)

s

e

m

h

PN 82175

e

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

94

Norma

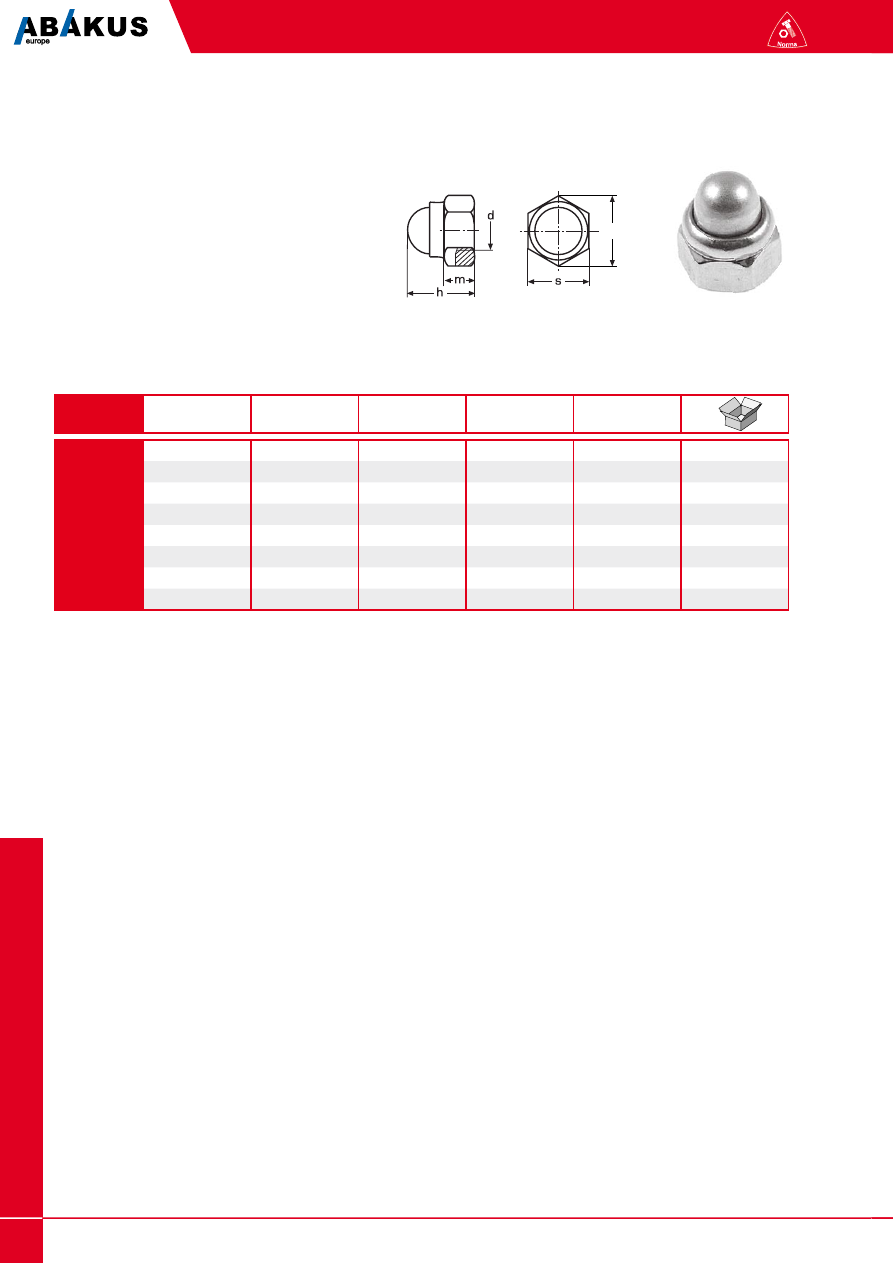

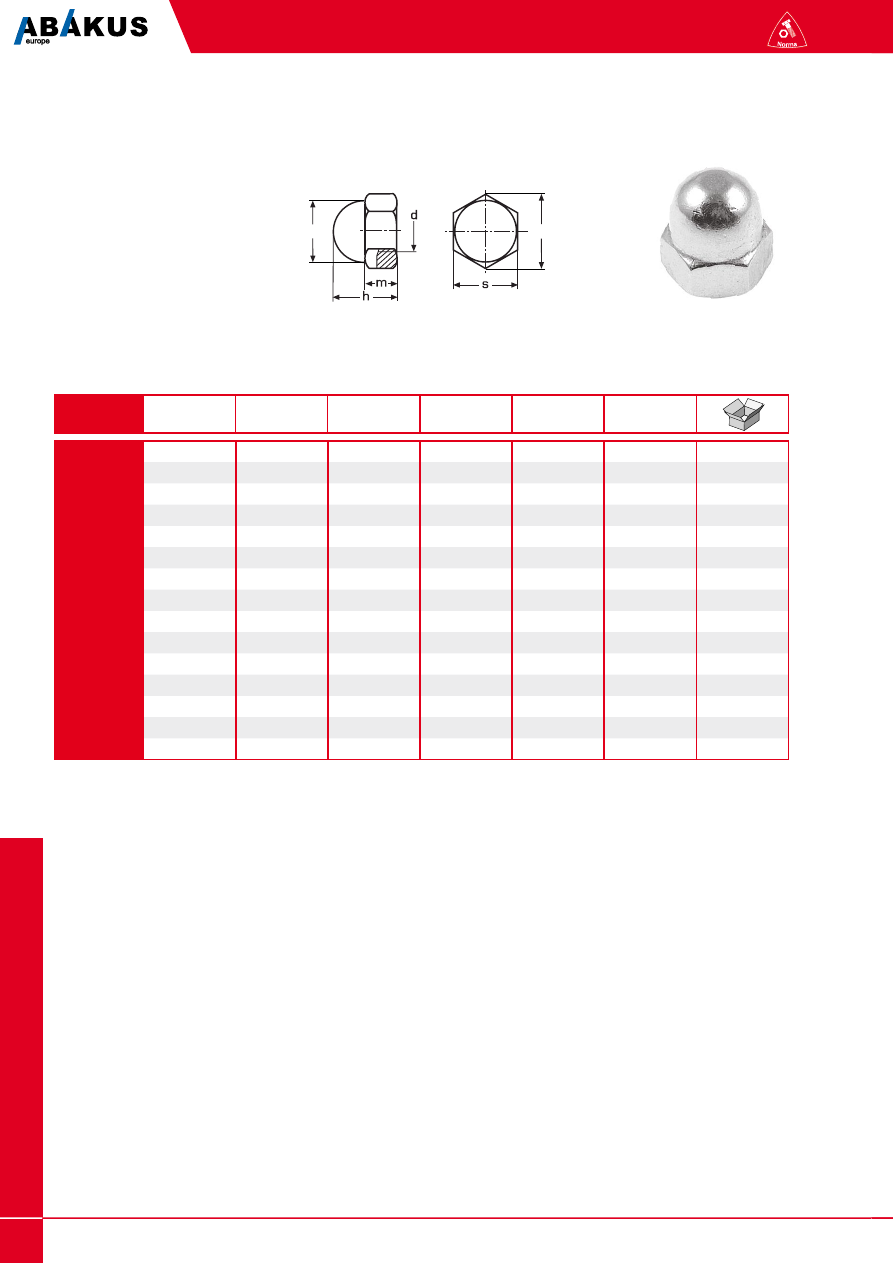

DIN 986

Nakrętka samozabezpieczająca,

kołpakowa

A2

M 4

0,140

7,0

7,66

2,9

9,6

200

M 5

0,155

8,0

8,79

4,4

10,5

200

M 6

0,330

10,0

11,05

4,9

12,0

200

M 8

0,530

13,0

14,38

6,44

14,0

100

M 10

1,070

17,0

18,9

8,04

18,1

100

M 12

1,900

22,0

21,1

10,37

22,5

100

M 16

3,710

24,0

26,75

14,1

27,5

50

M 20

11,100

30,0

32,95

16,9

35,5

50

d

waga

100 szt. (kg)

s

e

m

h

e

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

95

Norma

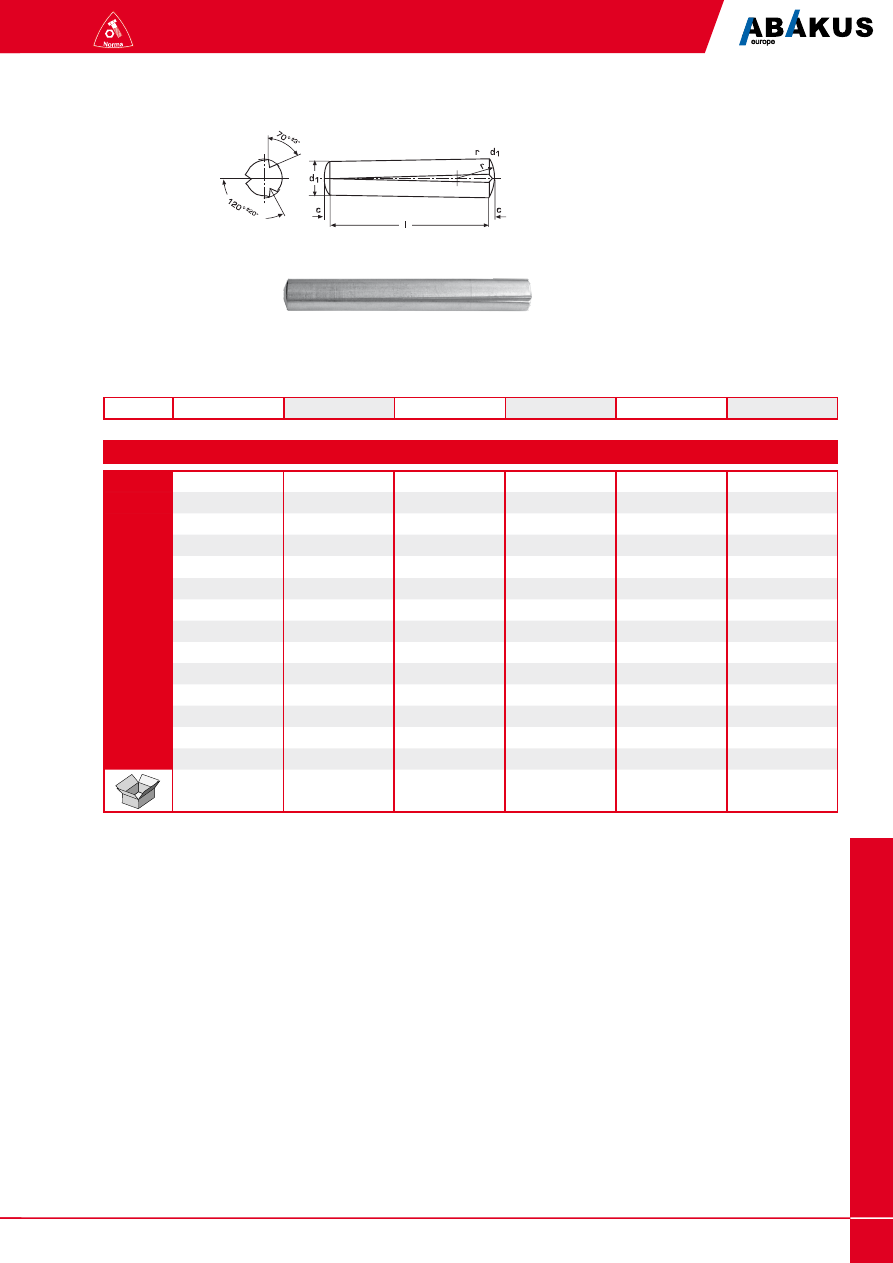

DIN 1471

Kołek sprężysty z karbami

zbieżnymi na całej długości

A2

l 6

0,018

8

0,020

0,046

0,084

0,123

10

0,025

0,058

0,104

0,164

0,241

0,350

12

0,030

0,069

0,123

0,195

0,285

0,516

16

0,040

0,091

0,163

0,257

0,373

0,674

18

0,045

0,110

0,180

0,280

0,315

20

0,050

0,113

0,203

0,319

0,458

0,829

25

0,140

0,254

0,400

0,572

1,020

30

0,302

0,472

0,683

1,220

35

0,353

0,544

0,794

1,420

40

0,401

0,627

0,908

1,620

45

1,020

1,810

50

0,985

2,010

60

1,035

2,400

d1

M 2

M 3

M 4

M 5

M 6

M 8

c

0,25

0,4

0,5

0,63

0,8

1,0

EN 28744

ISO 8744

PN 85025

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

96

Norma

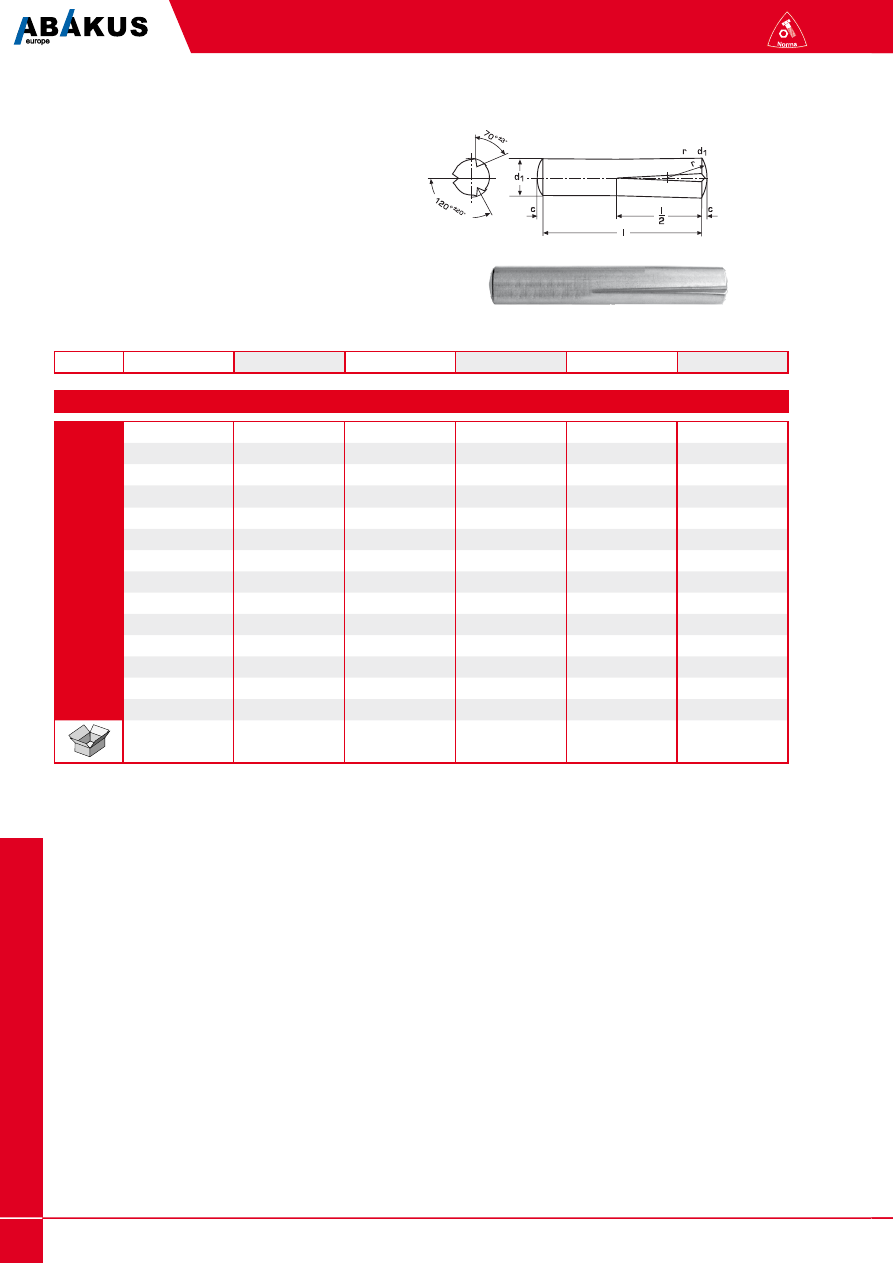

DIN 1472

Kołek sprężysty z karbami

zbieżnymi na połowie długości

A2

PN 82175

l 6

0,018

0,036

8

0,021

0,047

0,080

0,123

10

0,025

0,058

0,104

0,164

0,241

0,350

12

0,030

0,069

0,123

0,195

0,285

0,517

16

0,039

0,091

0,163

0,257

0,376

0,574

18

0,045

0,100

0,180

0,280

0,420

0,750

20

0,050

0,114

0,203

0,312

0,461

0,831

25

0,141

0,252

0,395

0,572

1,020

30

0,302

0,472

0,683

1,220

35

0,351

0,548

0,794

1,420

40

0,400

0,627

0,908

1,620

45

0,627

1,020

1,810

50

1,130

2,010

60

1,108

2,400

1000

500

500

200

200

100

d1

M 2

M 3

M 4

M 5

M 6

M 8

c

0,25

0,4

0,5

0,63

0,8

1,0

ISO 7046

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

97

Norma

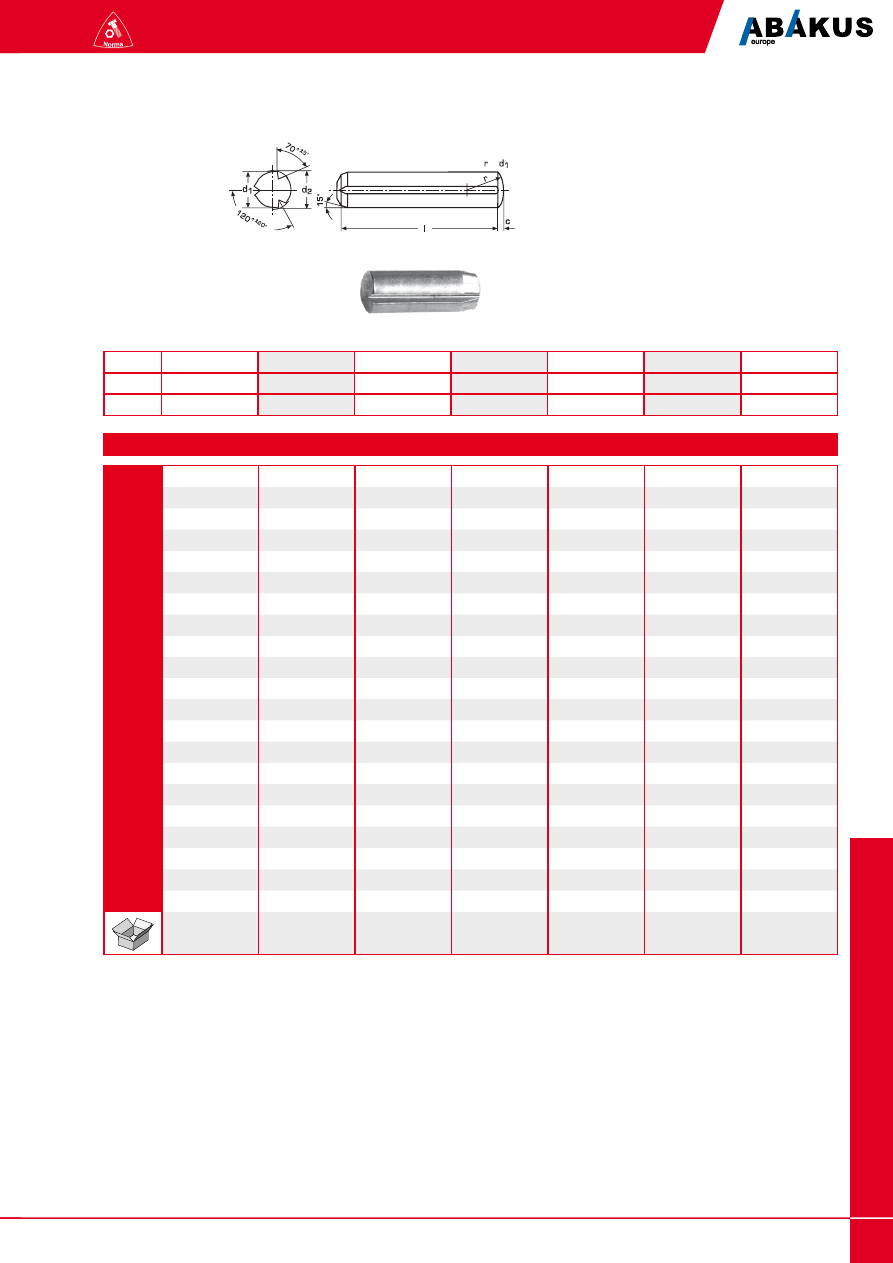

DIN 1473

Kołek sprężysty z karbami

na całej długości

A2

l 5

0,015

6

0,020

0,044

8

0,020

0,044

0,079

0,123

10

0,025

0,056

0,099

0,154

0,227

0,300

12

0,030

0,067

0,118

0,185

0,266

0,474

14

0,030

0,078

16

0,040

0,089

0,158

0,246

0,355

0,632

0,987

18

0,045

0,101

0,170

0,280

0,400

0,001

20

0,049

0,112

0,197

0,308

0,444

0,790

22

0,118

0,340

25

0,139

0,246

0,385

0,555

0,980

2,220

30

0,150

0,296

0,462

0,666

1,180

1,850

32

0,160

0,296

0,462

35

0,245

0,539

0,777

1,370

40

0,394

0,616

0,889

1,570

3,560

45

0,693

0,999

1,770

50

0,770

0,450

1,960

55

0,510

60

0,530

2,360

65

2,450

70

2,561

100

500

500

200

200

100

100

d

M 2

M 3

M 4

M 5

M 6

M 8

M 10

c

0,25

0,4

0,5

0,6

0,8

1,0

1,2

a1

0,18

0,3

0,4

0,5

0,6

0,8

1,0

a2

0,8

1,2

1,4

1,7

2,1

2,6

3,0

EN 28740

ISO 8740

PN 85024

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

98

Norma

DIN 1474

Kołek sprężysty z karbami

zbieżnymi na połowie długości

A2

l 8

0,189

0,466

10

0,210

0,104

12

0,312

0,180

16

0,315

20

0,320

0,422

0,457

0,831

25

0,322

0,425

30

0,428

0,472

35
40

0,908

45
50

2,010

60

200

200

200

200

200

100

d1

M 2

M 3

M 4

M 5

M 6

M 8

c

0,25

0,4

0,5

0,63

0,8

1,0

EN 28741

ISO 8741

PN 85026

l 3

0,006

0,008

0,175

4

0,007

0,009

0,180

0,022

0,275

5

0,008

0,011

0,210

0,031

0,046

6

0,009

0,012

0,215

0,026

0,299

0,099

8

0,025

0,038

0,060

0,125

0,209

10

0,250

0,045

0,074

0,425

0,245

12

0,087

0,435

0,277

16

0,455

0,341

2000

2000

1000

1000

500

500

500

d

M 1,4

M 1,6

M 2

M 2,5

M 3

M 4

M 5

d3

2,4

2,8

3,5

4,4

5,2

7,0

8,8

a1

0,8

1,0

1,2

1,5

1,8

2,4

3,0

a2

0,5

0,5

0,5

0,7

1,0

1,5

1,5

DIN 1476

Nitokołek z łbem kulistym

A2 / A4

EN 28746

ISO 8746

PN 82981

½

d1

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

99

Norma

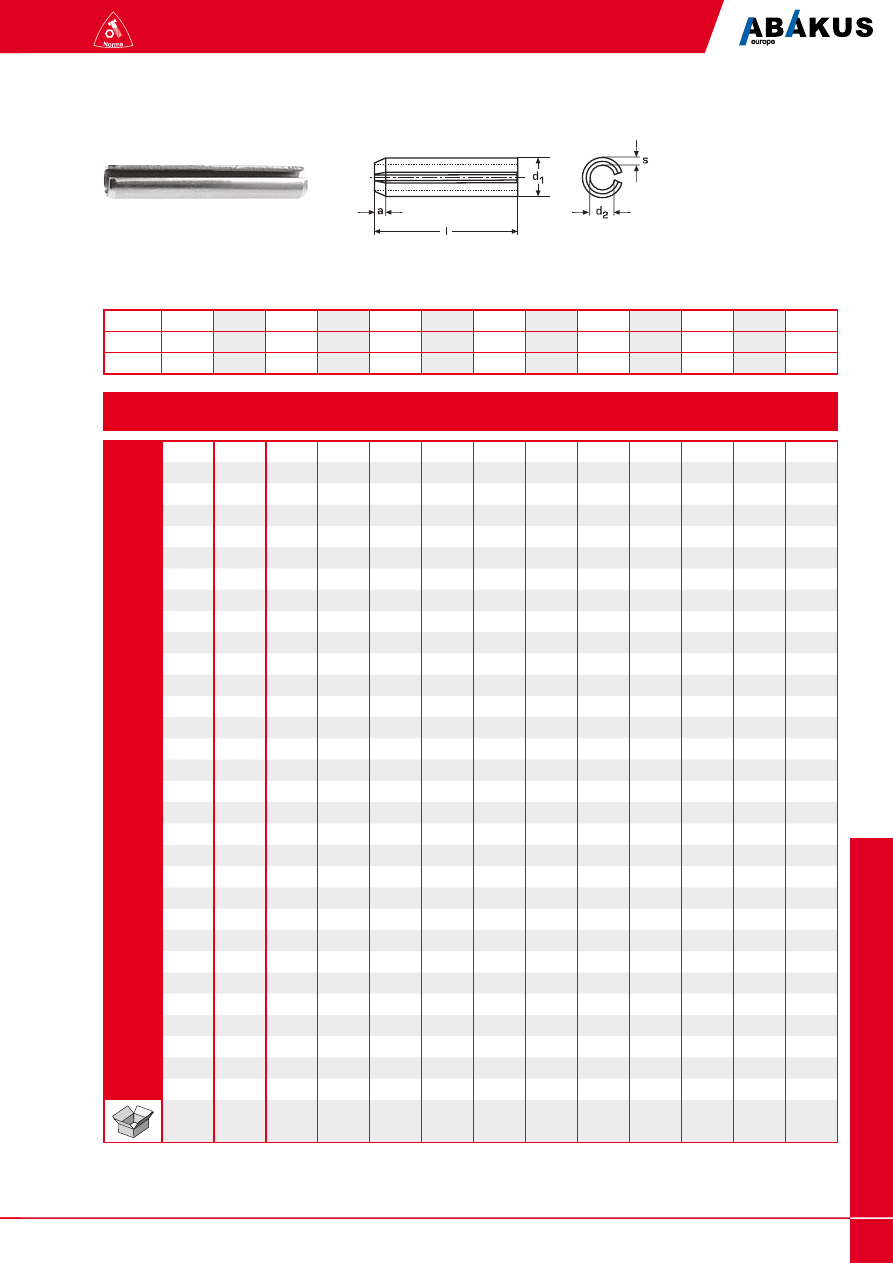

DIN 1481

Kołek sprężysty gładki

A2

l 4

5
6
8

10
12
14
16
18
20
22
24
26
28
30
32
36
40
45
50
55
60
65
70
75
80
85
90
95

100
120

d1

M

1

M

1,5

M

2

M

2,5

M

3

M

3,5

M

4

M

4,5

M

5

M

6

M

8

M

10

M

12

a

0,15

0,25

0,4

0,4

0,5

0,6

0,65

0,8

0,9

1,2

2,0

2,0

2,0

s

0,2

0,3

0,4

0,5

0,6

0,75

0,8

1,0

1,0

1,25

1,5

2,0

2,5

d2

0,8

1,1

1,5

1,8

2,1

2,3

2,8

2,9

3,4

3,9

5,5

6,5

7,5

EN 26752

ISO 8752

PN 85023

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

100

Norma

DIN 1587

Nakrętka sześciokątna

kołpakowa

A2 / A4

M 3

0,069

5,5

6,01

2,4

7,0

5,5

1000

M 4

0,140

7,0

7,66

3,2

8,0

6,5

1000

M 5

0,242

8,0

8,79

4,0

10,0

7,5

1000

M 6

0,466

10,0

11,05

5,0

12,0

9,5

500

M 8

1,100

13,0

14,38

6,5

15,0

12,5

200

M 10

2,010

17,0

18,9

8,0

18,0

16,0

100

M 12

2,830

19,0

21,1

10,0

22,0

18,0

100

M 14

5,720

22,0

24,49

11,0

25,0

21,0

100

M 16

5,430

24,0

26,75

13,0

28,0

23,0

50

M 18

9,500

27,0

30,14

15,0

32,0

26,0

50

M 20

10,400

30,0

33,53

16,0

34,0

28,0

50

M 22

12,900

34,0

37,72

18,0

39,0

33,0

50

M 24

21,600

36,0

39,98

19,0

42,0

34,0

25

M 27

30,915

41,0

47,3

20,0

47,0

40,0

25

M 30

21,600

46,0

52,0

24,0

52,0

42,0

25

d

waga

100 szt. (kg)

s

e

m

h

dk

PN 82181

dk

e

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

101

Norma

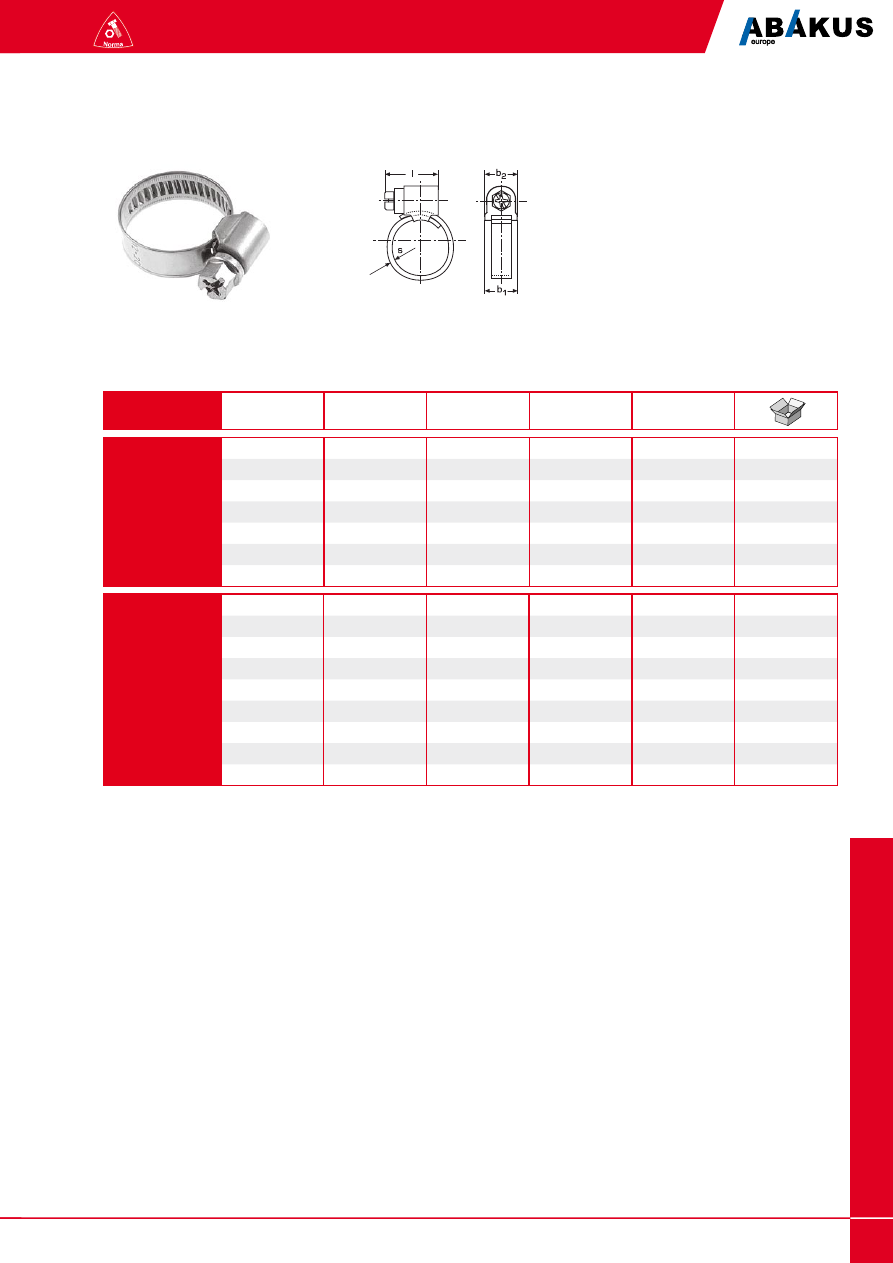

DIN 3017

Opaska zaciskowa

A4

8 - 16

1,000

9,0

14,0

21,0

0,6

100

12 - 20

1,300

9,0

14,0

24,0

0,7

100

16 - 25

1,400

9,0

14,0

24,0

0,7

100

20 - 32

1,500

9,0

14,0

24,0

0,7

100

25 - 40

1,900

9,0

14,0

24,0

0,7

100

32 - 50

2,000

9,0

14,0

24,0

0,7

50

40 - 60

3,600

9,0

14,0

24,0

0,7

50

rozmiar

waga

100 szt. (kg)

b1

b2

l

s

16 - 25

2,400

12,0

20,0

31,0

0,8

50

20 - 32

2,600

12,0

20,0

31,0

0,8

50

25 - 40

2,900

12,0

20,0

31,0

0,8

50

32 - 50

3,200

12,0

20,0

31,0

0,8

50

40 - 60

3,600

12,0

20,0

31,0

1,0

25

50 - 70

4,000

12,0

20,0

31,0

1,0

25

60 - 80

4,000

12,0

20,0

31,0

1,0

25

70 - 90

4,500

12,0

20,0

38,0

1,0

25

80 - 100

5,000

12,0

20,0

38,0

1,0

25

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

102

Norma

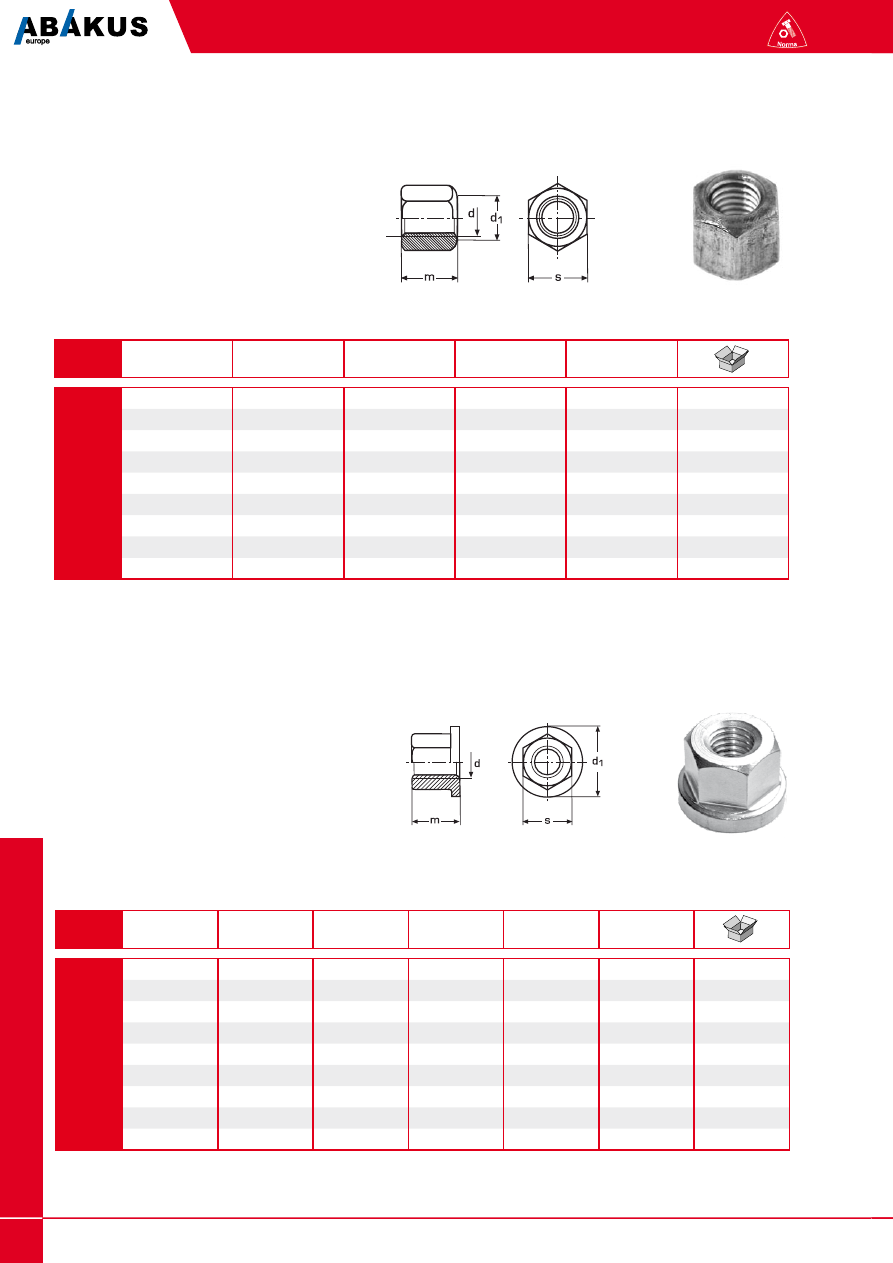

DIN 6330

Nakrętka sześciokątna

wysoka 1,5d

Forma B

A2 / A4

BM 8

0,960

13,0

14,38

12,0

9,0

100

BM 10

2,100

16,0

17,77

15,0

11,5

100

BM 12

3,150

18,0

20,03

18,0

14,0

100

BM 16

6,100

24,0

26,75

24,0

18,0

100

BM 20

12,000

30,0

33,53

30,0

22,0

50

BM 24

20,600

36,0

39,98

36,0

26,0

50

BM 30

41,900

46,0

51,28

45,0

32,0

25

BM 36

71,500

55,0

61,31

54,0

38,0

25

BM 42

117,000

65,0

72,61

63,0

44,0

10

d

waga

100 szt. (kg)

s

e

m

d1

DIN 6331

Nakrętka sześciokątna wysoka

1,5d z kołnierzem oporowym

A2 / A4

M 6

0,550

10,0

11,05

9,0

14,0

3,0

100

M 8

1,240

13,0

14,38

12,0

18,0

3,5

100

M 10

2,550

16,0

17,77

15,0

22,0

4,0

100

M 12

3,650

18,0

20,03

18,0

25,0

4,0

50

M 16

7,100

24,0

26,75

24,0

31,0

5,0

50

M 20

13,500

30,0

33,53

30,0

37,0

6,0

50

M 24

23,000

36,0

39,98

36,0

45,0

6,0

25

M 30

47,000

46,0

51,28

45,0

58,0

8,0

25

M 36

81,000

55,0

61,31

54,0

68,0

10,0

10

d

waga

100 szt. (kg)

s

e

m

d1

a

PN 61272

PN 61272

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

103

Norma

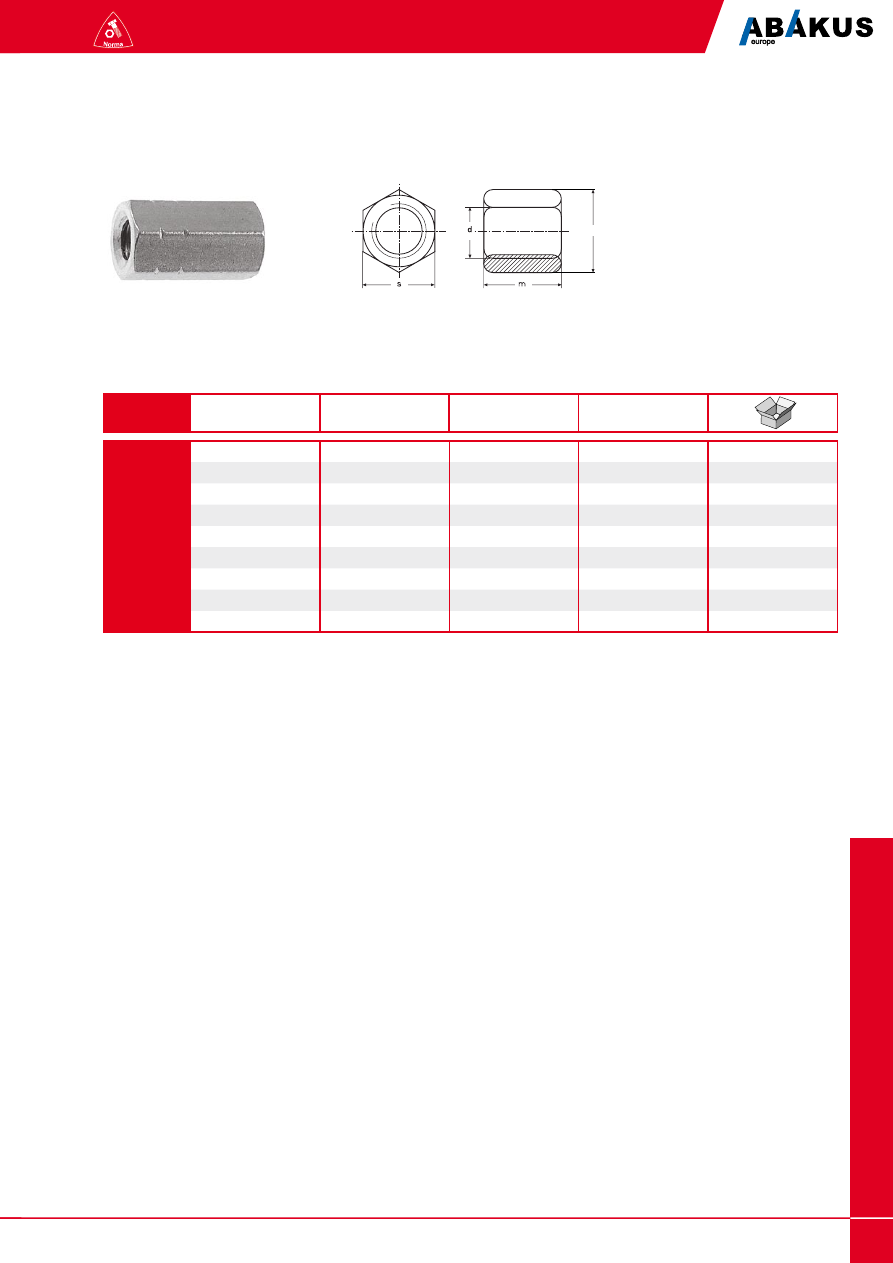

DIN 6334

Nakrętka sześciokątna

wysoka 3d

A2 /A4

M 5

0,850

8

9,0

15

100

M 6

1,010

10

11,05

18

100

M 8

1,841

13

15,0

24

100

M 10

2,550

17

19,6

30

100

M 12

1,730

19

21,9

36

50

M 16

2,530

24

27,7

48

50

M 20

8,500

30

34,6

60

25

M 24

33,000

36

41,6

72

25

M 30

66,900

46

53,1

90

25

d

waga

100 szt. (kg)

s

e

m

e

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

104

Norma

DIN 6796

Podkładka talerzowa

A2 / A4

M 3

0,014

3,2

7,0

0,6

0,85

0,72

200

M 4

0,038

4,3

9,0

1,0

1,3

1,12

200

M 5

0,069

5,3

11,0

1,2

1,55

1,35

200

M 6

0,143

6,4

14,0

1,5

2,0

1,7

200

M 8

0,313

8,4

18,0

2,0

2,6

2,24

200

M 10

0,645

10,5

23,0

2,5

3,2

2,8

200

M 12

1,240

13,0

29,0

3,0

3,95

3,43

100

M 14

2,160

15,0

35,0

3,5

4,65

4,04

100

M 16

3,040

17,0

39,0

4,0

5,25

4,58

100

M18

3,890

19,0

42,0

4,5

5,8

5,08

100

M 20

4,880

21,0

45,0

5,0

6,4

5,6

100

M 22

6,350

23,0

49,0

5,5

7,05

6,15

100

M 24

9,290

25,0

56,0

6,0

7,75

6,77

100

dla gwintu

waga

100 szt. (kg)

d1

d2

s

h max

h min

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

105

Norma

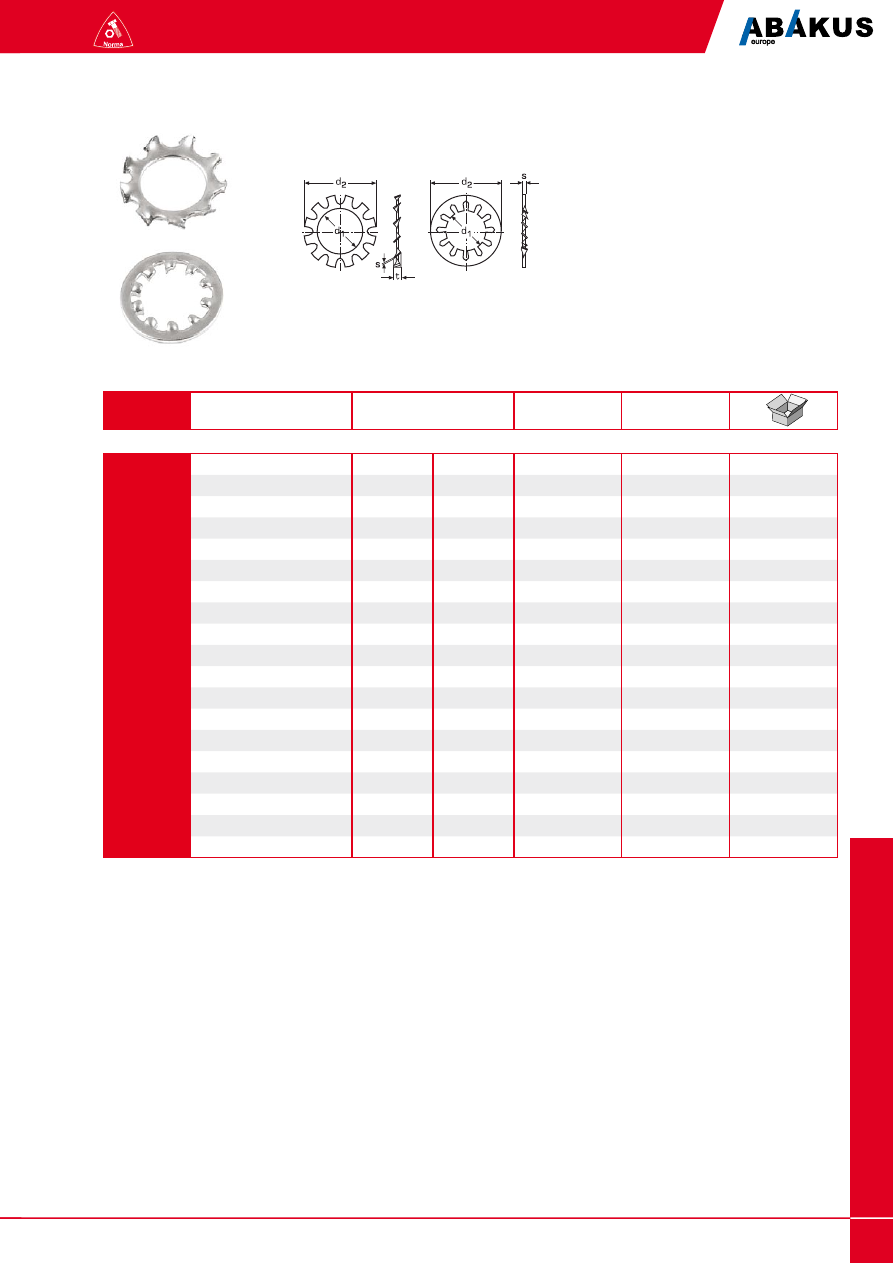

DIN 6797

Podkładka ząbkowana

A2

2,2

M 2

0,002

0,004

4,5

0,3

1000

3,2

M 2,5

0,005

0,005

6,0

0,4

1000

3,7

M 3

0,005

0,009

7,0

0,5

1000

4,3

M 3,5

0,010

0,010

8,0

0,5

1000

5,1

M 4

0,013

0,016

9,0

0,5

1000

5,3

M 5

0,018

0,020

10,0

0,5

1000

6,4

M 6

0,022

0,025

11,0

0,7

1000

7,4

M 7

0,030

0,035

12,5

0,8

500

8,4

M 8

0,045

0,055

15,0

0,8

500

10,5

M 10

0,080

0,090

18,0

0,9

500

13,0

M 12

0,100

0,120

20,5

1,0

500

15,0

M 14

0,160

0,190

24,0

1,0

200

17,0

M 16

0,200

0,240

26,0

1,2

200

19,0

M 18

0,350

0,370

30,0

1,4

200

21,0

M 20

0,380

0,410

33,0

1,4

100

23,0

M 23

0,500

0,600

36,0

1,5

100

25,0

M 24

0,600

0,650

38,0

1,5

100

28,0

M 27

0,800

0,850

44,0

1,6

100

31,0

M 30

0,900

0,950

48,0

1,6

100

d1

dla gwintu

waga

100 szt. (kg)

d2

s

PN 82024

PN 82023

A J

Forma A

Forma J

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

106

Norma

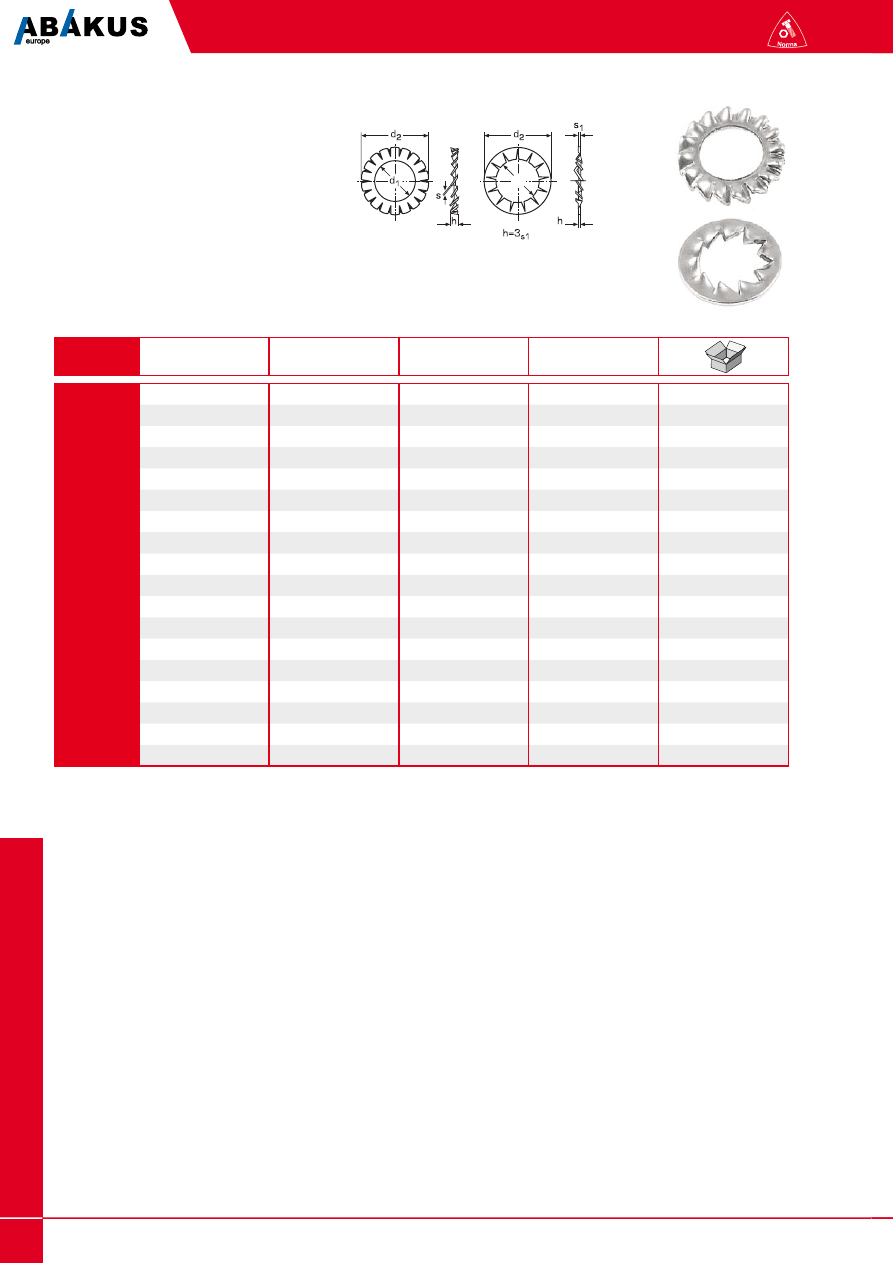

DIN 6798

Podkładka ząbkowana

A2 / A4

2,2

M 2

0,003

4,5

0,3

1000

2,7

M 2,5

0,005

5,5

0,4

1000

3,2

M 3

0,006

6,0

0,5

1000

4,3

M 4

0,014

8,0

0,5

1000

5,3

M 5

0,028

10,0

0,6

1000

6,4

M 6

0,036

11,0

0,7

1000

7,4

M 7

0,050

12,5

0,8

1000

8,4

M 8,4

0,080

15,0

0,8

500

10,5

M 10

0,125

18,0

0,9

500

13

M 12

0,16

20,5

1,0

500

15

M 14

0,23

24,0

1,0

200

17

M 16

0,29

26,0

1,2

200

19

M 18

0,50

30,0

1,4

200

21

M 20

0,60

33,0

1,4

100

23

M 22

0,75

36,0

1,5

100

25

M 24

0,80

38,0

1,5

100

28

M 27

1,20

44,0

1,6

50

31

M 30

1,40

48,0

1,6

50

d1

dla

dla gwintu

tu

waga

100 szt. (kg)

d2

s

d

1

Forma A

Forma J

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

107

Norma

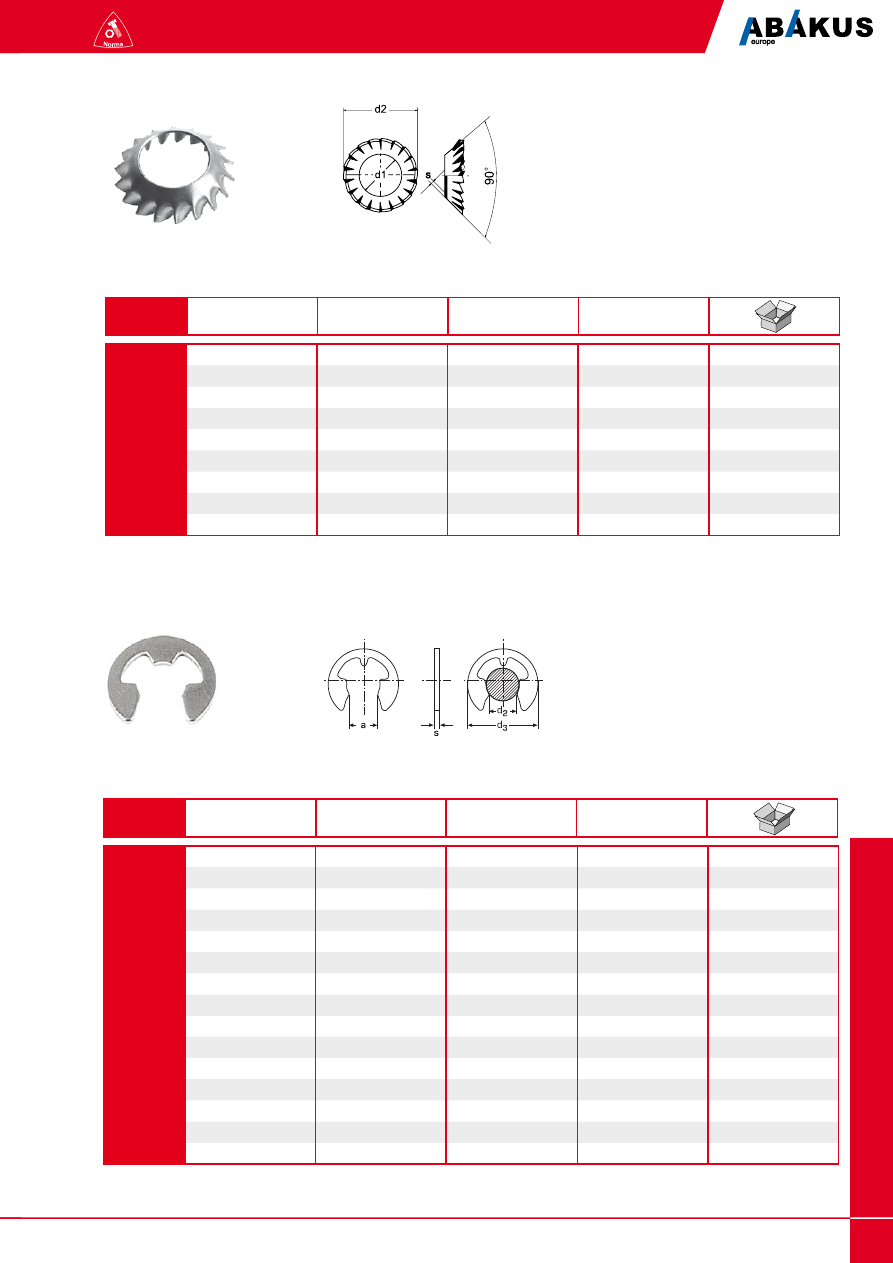

DIN 6799

Pierścień zabezpieczający

do wałów

1.4122

1,5

0,002

4,25

1,28

0,4

500

1,9

0,004

4,8

1,61

0,5

500

2,3

0,007

6,3

1,94

0,6

500

3,2

0,009

7,3

2,70

0,6

500

4

0,016

9,3

3,34

0,7

500

5

0,024

11,3

4,11

0,7

500

6

0,025

12,3

5,26

0,7

500

7

0,047

14,3

5,84

0,9

200

8

0,066

16,3

6,52

1,0

200

9

0,109

18,8

7,63

1,1

200

10

0,125

20,4

8,32

1,2

100

12

0,163

23,4

10,45

1,3

100

15

0,337

29,4

12,61

1,5

100

19

0,642

37,6

15,92

1,75

50

24

0,855

44,6

21,88

2,0

50

d2

waga

100 szt. (kg)

d3

a

s

PN 85112

DIN 6798

Podkładka ząbkowana

A2

d1

dla gwintu

waga 100 szt. (kg)

d2

s

Forma V

3,2

M 3

0,004

6,0

0,2

1000

3,7

M 3,5

0,007

7,0

0,25

1000

4,3

M 4

0,010

8,0

0,25

1000

5,3

M 5

0,020

9,8

0,30

1000

6,4

M 6

0,030

11,8

0,40

1000

8,4

M 8

0,050

15,3

0,40

500

10,5

M 10

0,100

19,0

0,50

500

13

M 12

0,150

23,0

0,50

500

17

M 16

0,230

30,2

0,60

200

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

108

Norma

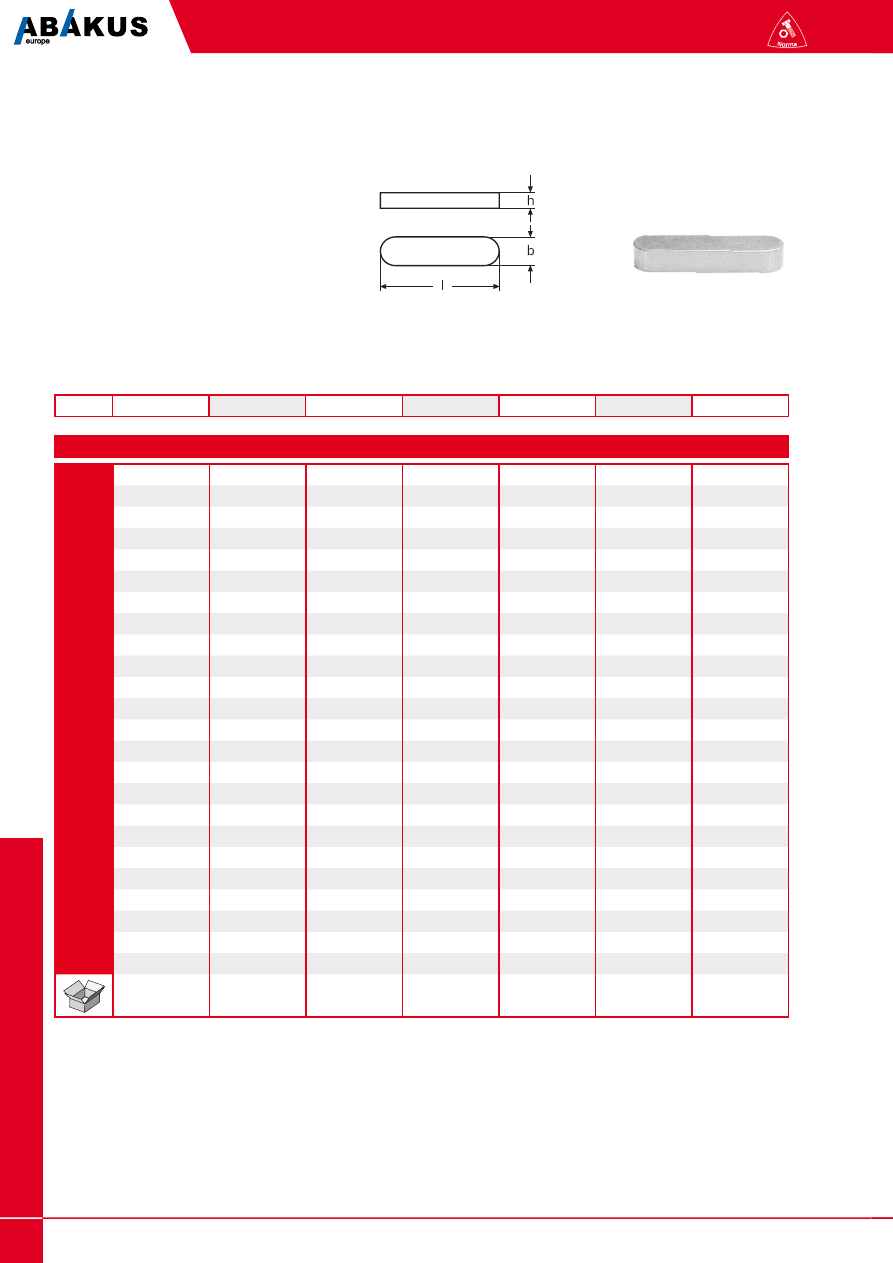

DIN 6885 A

Wpust pryzmatyczny

1.4571

l 8

0,101

10

0,115

0,195

0,278

12

0,140

0,214

0,336

14

0,254

0,378

16

0,190

0,293

0,416

18

0,215

20

0,240

0,371

0,529

0,805

2,150

22

0,586

0,892

25

0,470

0,671

1,030

2,980

28

1,160

30

0,398

0,799

1,425

2,150

2,265

32

0,868

1,340

1,880

2,410

36

0,984

1,510

2,130

2,520

3,270

40

1,090

1,690

2,380

2,820

3,660

45

1,230

1,910

2,700

3,200

4,150

50

1,370

2,130

3,010

3,580

4,650

56

5,240

60

1,640

2,770

3,634

3,021

4,890

63

6,620

70

3,010

4,270

5,090

4,650

80

3,450

4,890

5,840

7,610

90

3,990

5,520

6,590

8,600

100

4,340

6,150

7,350

9,590

110

10,600

100

100

100

100

100

100

100

h

4,0

5,0

6,0

7,0

8,0

8,0

9,0

b

4

5

6

8

10

12

14

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

109

Norma

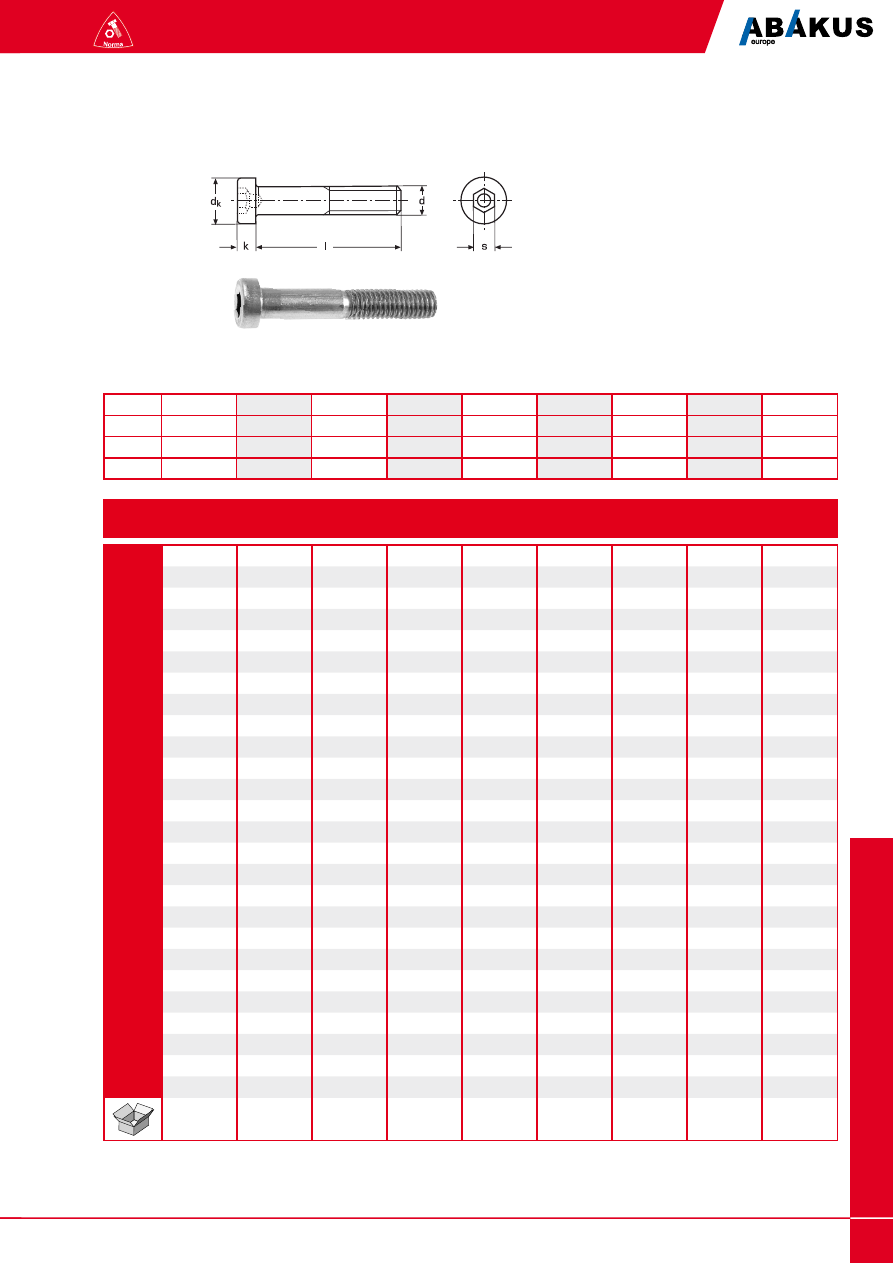

DIN 6912

Śruba z łbem imbusowym

niskim

A2 / A4

PN 85112

l 6

0,090

0,140

8

0,110

0,190

0,330

10

0,130

0,220

0,360

0,720

12

0,150

0,250

0,390

0,770

14

0,170

0,280

0,420

0,820

16

0,190

0,310

0,450

0,880

1,550

2,230

18

0,210

0,485

20

0,230

0,370

0,520

1,020

1,790

2,550

25

0,270

0,440

0,620

1,250

2,020

2,950

5,650

30

0,320

0,510

0,730

1,400

2,200

3,250

6,300

10,800

35

0,340

0,580

0,830

1,570

2,550

3,650

6,970

11,800

40

0,420

0,660

0,950

1,750

2,850

4,000

7,870

12,800

45

0,705

1,050

1,950

3,060

4,389

8,050

13,900

50

0,730

1,150

2,150

3,480

4,800

9,150

15,000

22,800

55

1,265

2,350

3,730

5,350

9,950

16,100

60

0,900

1,360

2,530

4,030

5,700

10,700

17,200

26,300

65

1,465

18,400

70

1,070

1,570

2,910

4,600

6,500

12,200

19,600

29,800

80

1,740

3,280

5,250

7,200

14,000

22,200

33,300

90

3,300

5,780

8,000

15,400

24,500

36,900

100

4,000

6,310

8,800

16,900

26,900

40,700

110

43,900

120

31,600

47,400

130
140

22,600

54,500

150

24,200

58,000

500

500

od 45 l

200

200

od 50 l

100

200

od 45 l

100

100

od 50 l

50

50

od 80 l

25

25

25

25

b

14,0

16,0

18,0

22,0

26,0

30,0

38,0

42,0

54,0

s

3,0

4,0

5,0

6,0

8,0

10,0

14,0

14,0

19,0

k

2,8

3,5

4,0

5,0

6,5

7,5

10,0

11,0

14,0

dk

7,0

8,5

10,0

13,0

16,0

18,0

23,67

27,0

36,0

d

M

4

M

5

M

6

M

8

M

10

M

12

M

16

M

18

M

24

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

110

Norma

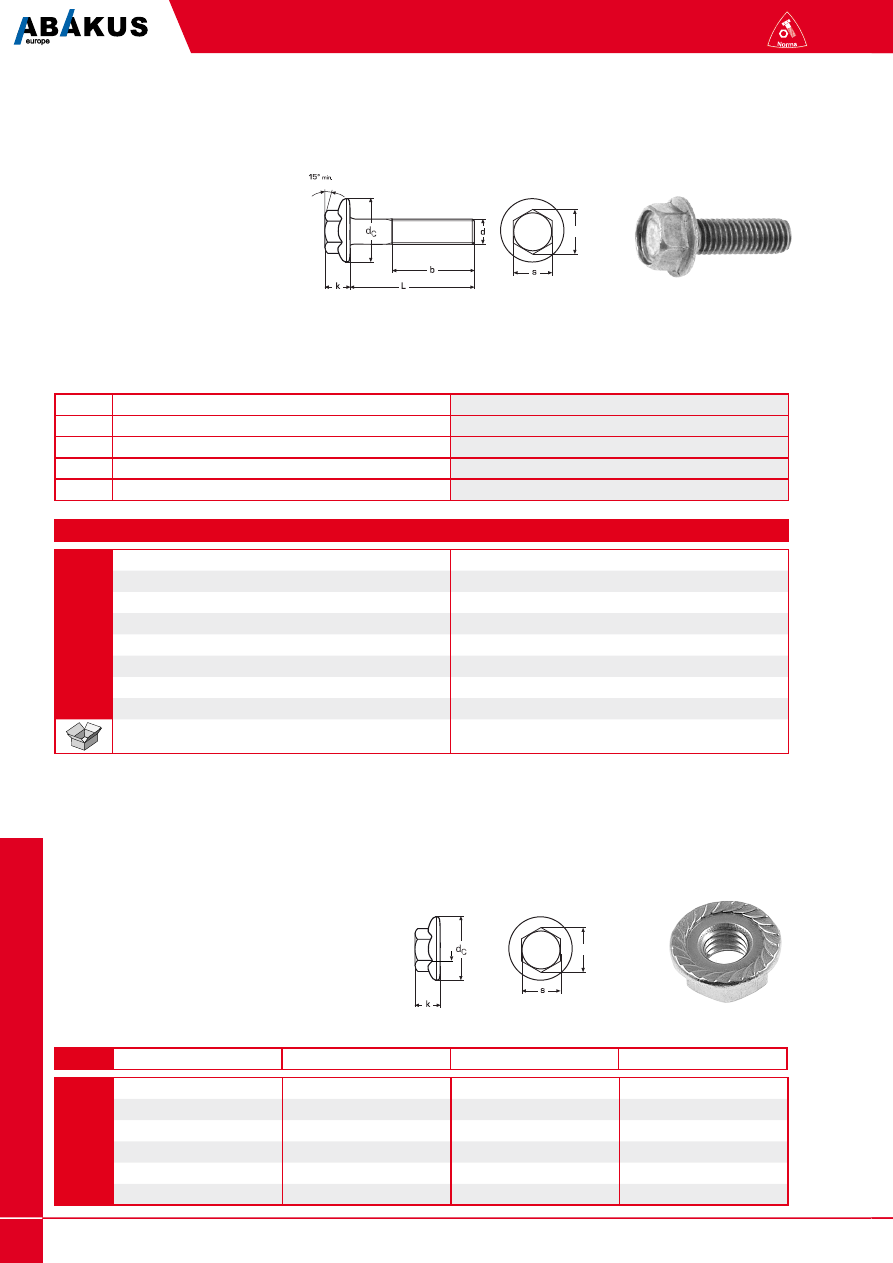

DIN 6921

Śruba z łbem sześciokątnym

z kołnierzem

A2

l 10

0,646

12

0,692

16

0,748

1,435

20

0,804

1,558

25

0,917

1,712

30

1,127

2,225

35

1,230

2,430

40

1,363

2,635

200

200

d

M 6

M 8

DIN 6923

Nakrętka sześciokątna

z kołnierzem

A2 / A4

M 4

10,0

4,65

7,66

7,0

M 5

11,8

5,0

8,79

8,0

M 6

14,2

6,0

11,05

10,0

M 8

17,9

8,0

14,38

13,0

M 10

21,8

10,0

16,64

15,0

M 12

26,0

12,0

20,03

18,0

d

dc

k

e

s

ISO 4162

PN 882247

ISO 4161

PN 82168

dc

14,2

18,0

k

6,6

8,1

s

10,0

13,0

e

10,95

14,26

b

18,0

22,0

e

e

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

111

Norma

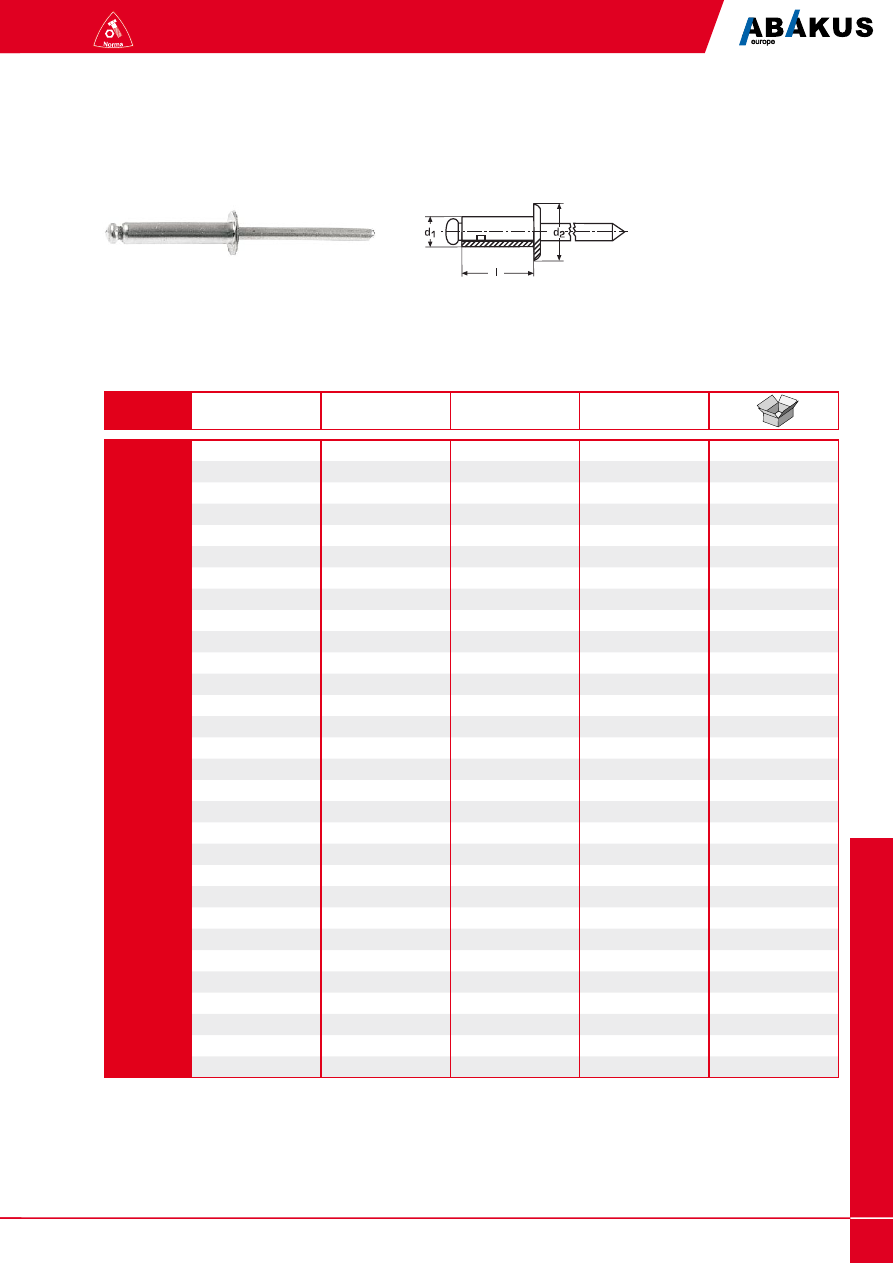

DIN 7337

Nit zrywalny

A2

3,0

1,0 - 3,0

0,158

6,5

6,0

500

3,0

3,0 - 5,0

0,163

6,5

8,0

500

3,0

5,0 - 7,0

0,159

6,5

10,0

500

3,0

7,0 - 9,0

0,160

6,5

12,0

500

3,0

8,0 - 2,0

0,175

6,5

16,0

500

3,2

1,0 - 3,0

0,131

6,5

6,0

500

3,2

3,0 - 5,0

0,136

6,5

8,0

500

3,2

5,0 - 7,0

0,169

6,5

10,0

500

3,2

7,0 - 9,0

0,175

6,5

12,0

500

3,2

9,0 - 12,0

0,190

6,5

16,0

500

4,0

1,0 - 2,5

0,216

8,0

6,0

500

4,0

2,5 - 4,5

0,233

8,0

8,0

500

4,0

4,5 - 6,5

0,244

8,0

10,0

500

4,0

6,5 - 8,5

0,294

8,0

12,0

500

4,0

8,5 - 12,0

0,309

8,0

16,0

500

4,0

11,5 - 14,0

0,337

8,0

18,0

500

4,0

12,0 - 16,0

0,364

8,0

20,0

500

4,8

2,0 - 4,0

0,342

9,5

8,0

500

4,8

4,0 - 6,0

0,485

9,5

10,0

500

4,8

6,0 - 8,0

0,399

9,5

12,0

500

4,8

8,0 - 11,0

0,450

9,5

16,0

500

4,8

10,0 - 13,0

0,490

9,5

18,0

500

4,8

11,0 - 15,0

0,529

9,5

20,0

500

5,0

2,0 - 4,0

0,388

9,5

8,0

500

5,0

4,0 - 6,0

0,389

9,5

10,0

500

5,0

6,0 - 8,0

0,408

9,5

12,0

500

5,0

8,0 - 11,0

0,491

9,5

16,0

500

5,0

10,0 - 13,0

0,528

9,5

18,0

500

5,0

11,0 - 15,0

0,566

9,5

20,0

500

5,0

15,0 - 20,0

0,666

9,5

25,0

500

d1

zakres zaciskania

waga

100 szt. (kg)

d2

l

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

112

Norma

DIN 7343

Kołek sprężysty

zwijany

A2

l 4

5
6
8

10
12
14
16
18
20
22
24
26
28
30
32
35
36
40
45
50

1000

1000

1000

500

500

200

200

100

100

d1

1

1,5

2

2,5

3

4

5

6

8

a

0,3

0,5

0,7

0,8

0,9

1,3

1,3

1,5

2

d2

0,95

1,4

1,9

2,4

2,9

3,9

4,85

5,85

7,8

s

0,08

0,13

0,17

0,21

0,25

0,33

1,42

0,5

0,67

EN 8750

ISO 8750

PN 85029

d2

d1

a

a

l

s

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

113

Norma

DIN 7349

Podkładka okrągła pogrubiona

A2 / A4

3,2

M 3

0,044

9,00

1,00

500

4,3

M 4

0,124

12,0

1,60

500

5,3

M 5

0,243

15,0

2,00

500

6,4

M 6

0,410

17,0

3,00

500

8,4

M 8

0,915

21,0

4,00

500

10,5

M 10

1,270

25,0

4,00

200

13,0

M 12

2,710

30,0

6,00

100

15,0

M 14

3,960

36,0

6,00

100

17,0

M 16

4,850

40,0

6,00

100

19,0

M 18

7,740

44,0

8,00

100

21,0

M 20

7,340

44,0

8,00

50

23,0

M 22

9,710

50,0

8,00

50

25,0

M 24

7,340

50,0

10,0

50

28,0

M 27

17,400

60,0

10,0

50

31,0

M 30

22,600

68,0

10,0

25

d1

dla

dla gwintu

tu

waga

100 szt. (kg)

d2

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

114

Norma

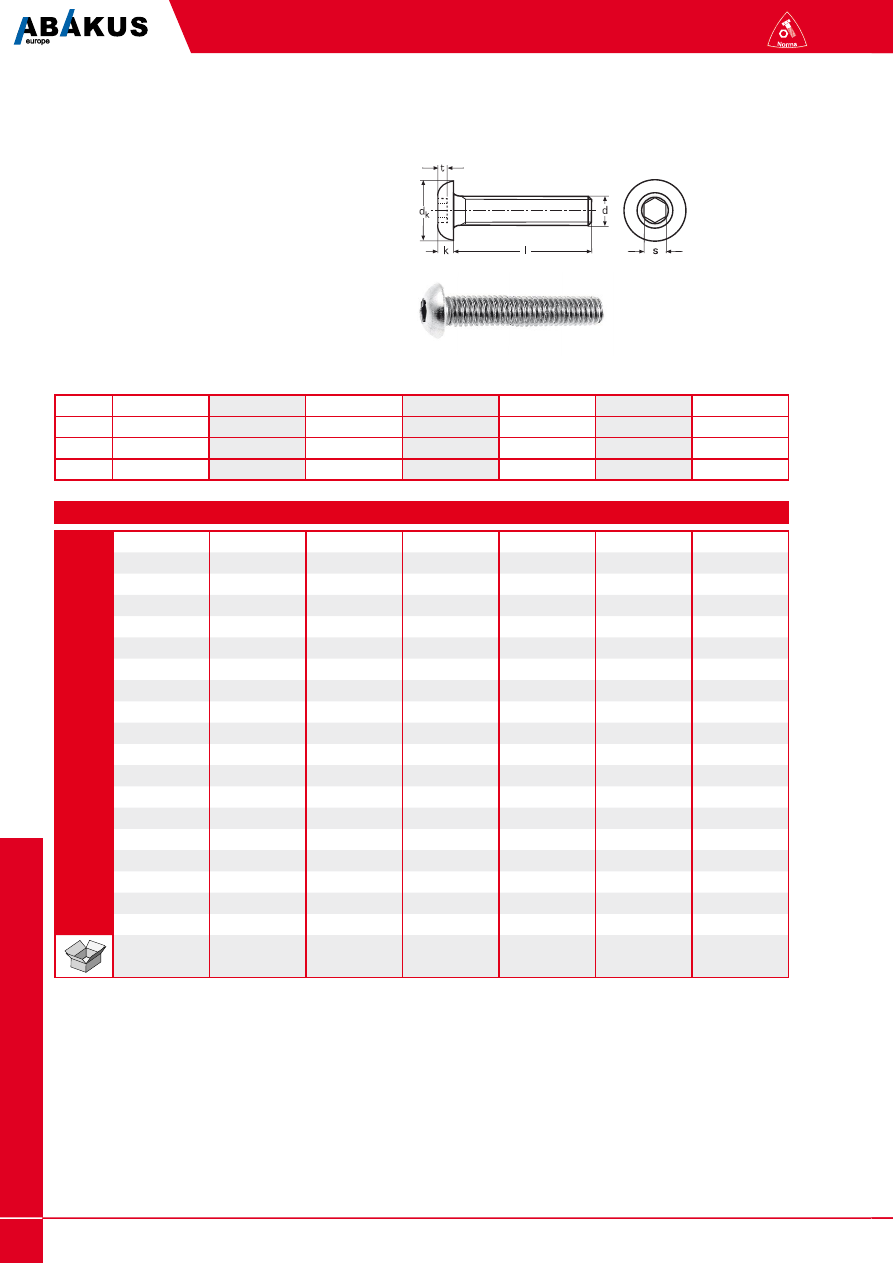

ISO 7380

Wkręt z łbem kulistym

z gniazdem sześciokątnym

A2 / A4

l 4

0,036

0,050

5

0,042

0,050

6

0,048

0,056

0,133

8

0,054

0,085

0,179

0,280

10

0,064

0,114

0,225

0,305

0,623

12

0,070

0,132

0,248

0,355

0,696

1,990

14

0,150

0,271

0,381

0,001

16

0,085

0,167

0,293

0,408

0,822

2,090

20

0,105

0,195

0,339

0,498

0,962

2,290

3,210

25

0,132

0,228

0,387

0,570

1,102

3,315

3,570

30

0,141

0,278

0,454

0,650

1,282

2,790

3,930

35

0,183

0,312

0,585

0,737

1,413

3,040

4,290

40

0,195

0,360

0,590

0,846

1,576

3,290

4,650

45

0,495

0,650

0,846

1,860

3,610

5,010

50

0,554

0,717

0,889

2,004

3,930

5,450

55

0,796

0,949

2,040

4,250

5,890

60

0,875

1,006

2,219

4,570

6,340

70

1,066

2,327

5,120

80

1,008

2,434

5,210

1000

od 25 l

500

500

500

od 45 l

200

200

od 50 l

100

200

od 45 l

100

100

od 50 l

50

50

d

M 3

M 4

M 5

M 6

M 8

M 10

M 12

t

1,04

1,3

1,56

2,08

2,60

3,12

4,16

s

2,0

2,5

3,0

4,0

5,0

6,0

8,0

k

1,65

2,2

2,75

3,3

4,4

5,5

6,6

dk

5,7

7,6

9,5

10,5

14,0

17,5

21,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

115

Norma

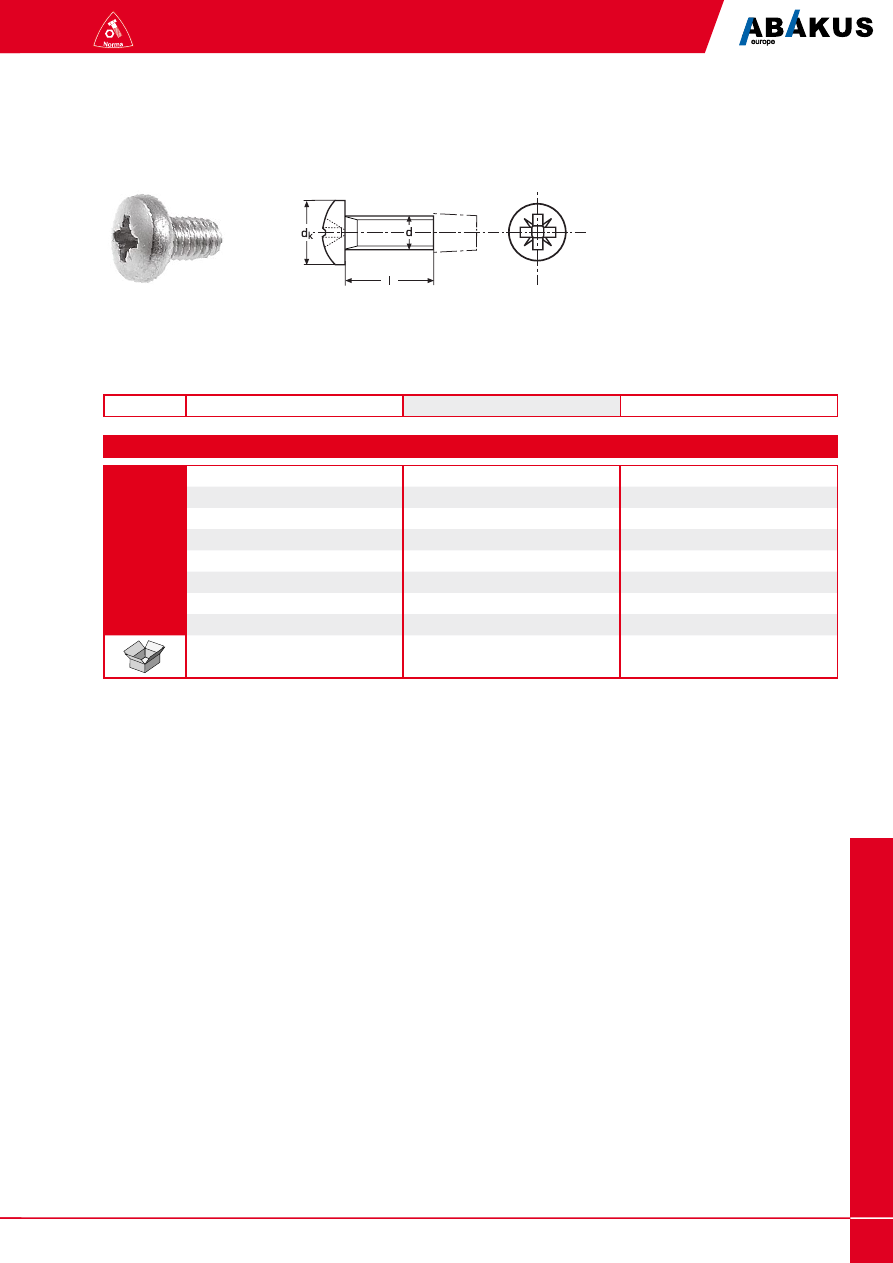

DIN 7500

Śruba wygniatająca gwint

do gwintu metrycznego

A2

l 5

0,040

0,068

6

0,043

0,071

0,148

8

0,049

0,079

0,163

10

0,054

0,087

0,179

12

0,060

0,095

0,194

16

0,072

0,111

0,225

20

0,083

0,127

0,256

25

0,147

0,294

1000

1000

1000

d

M 2,5

M 3

M 4

dk max

5,0

6,0

8,0

Forma C

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

116

Norma

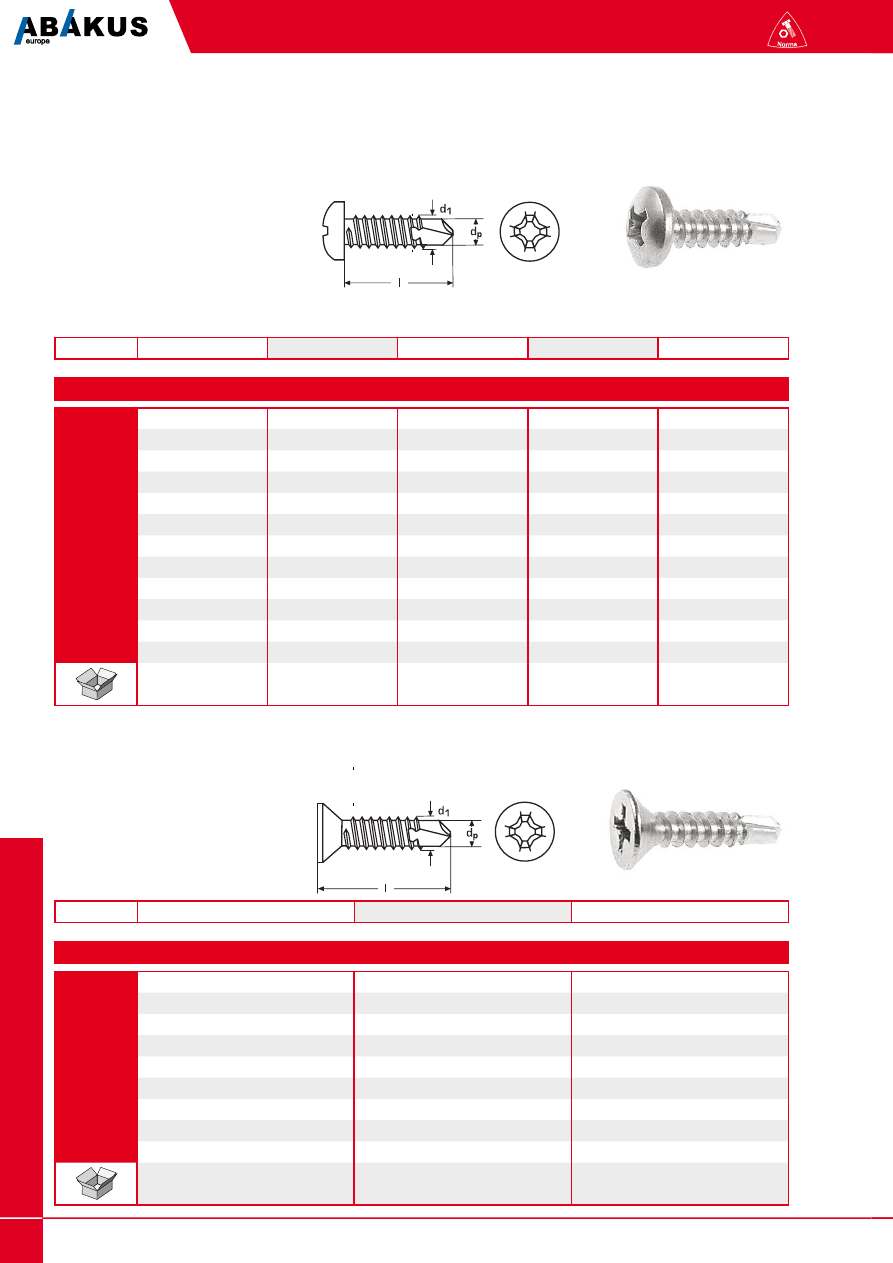

DIN 7504

Wkręt samowiercący

do aluminium

A2

l 9,5

0,097

13

0,063

0,097

0,127

0,146

0,220

16

0,112

0,146

0,167

0,250

19

0,127

0,167

0,192

0,274

22

0,142

0,184

0,210

0,302

25

0,157

0,205

0,234

0,340

32

0,222

0,283

0,410

38

0,241

0,330

0,470

45

0,530

50

0,566

60

0,780

70

0,880

1000

1000

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

d

2,9

3,5

3,9

4,2

4,8

dp

2,3

2,8

3,1

3,6

4,1

l 13

0,088

0,102

0,145

16

0,107

0,123

0,175

19

0,126

0,144

0,205

22

0,145

0,165

0,235

25

0,164

0,186

0,265

32

0,183

0,235

0,335

38

0,202

0,285

0,410

45

0,127

50

0,520

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

d

3,9

4,2

4,8

dp

3,1

3,6

4,1

Forma N

Forma P

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

117

Norma

DIN 7504

Wkręt samowiercący

do aluminium

A2

l 9,5

13

0,129

0,154

0,202

16

0,148

0,176

0,232

19

0,167

0,197

0,261

0,348

0,850

22

0,187

0,219

0,289

0,386

0,940

25

0,206

0,240

0,319

0,425

1,030

28

0,450

30

0,480

32

0,246

0,291

0,388

0,514

1,330

35

0,410

0,560

38

0,282

0,330

0,446

0,590

1,510

45

0,516

0,681

1,720

50

0,566

0,746

1,870

70

1,000

80

1,100

90

1,260

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

500

od 32 l

200

200

d

3,9

4,2

4,8

5,5

6,3

dc max

8,3

8,8

10,5

11,0

13,5

dp

3,1

3,6

4,1

4,8

5,8

s

5,5

7,0

8,0

8,0

10,0

e min

9,96

7,59

8,71

8,71

10,95

k max

3,4

4,1

4,3

5,4

5,9

c min

0,6

0,8

0,9

1,0

1,0

k

c

e

dc

Forma K

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

118

Norma

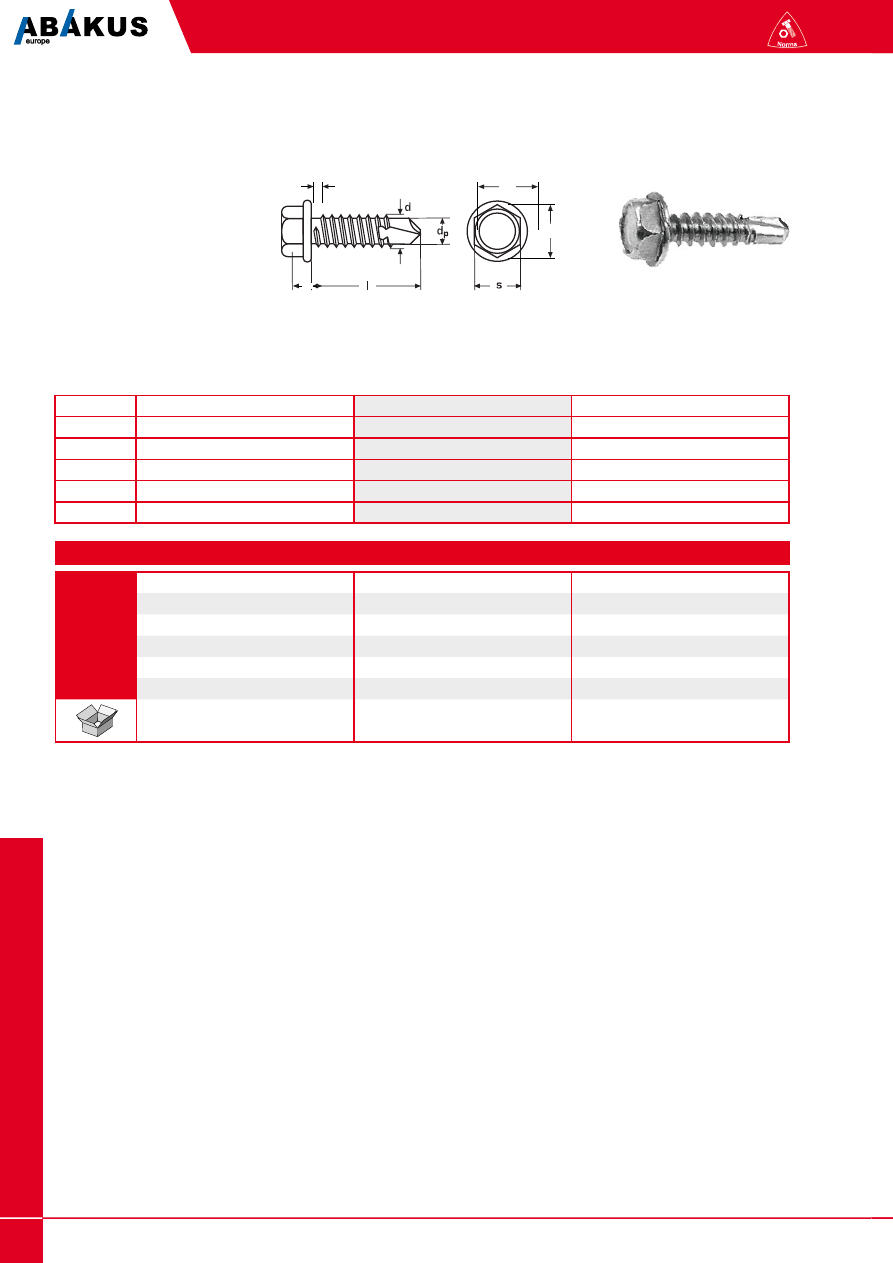

DIN 7504

Wkręt samowiercący

do stali

410

k

c

e

dc

Forma K

l 13

0,154

0,202

-

16

0,176

0,232

-

19

0,197

0,261

0,348

25

0,240

0,319

0,425

32

0,291

0,388

0,514

38

0,330

0,446

0,590

1000

od 32 l

500

500

od 32 l

200

500

od 32 l

200

d

4,2

4,8

5,5

dc max

8,8

10,5

11,0

dp

3,6

4,1

4,8

s

7,0

8,0

8,0

e min

7,59

8,71

8,71

k max

4,1

4,3

5,4

c min

0,8

0,9

1,0

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

119

Norma

DIN 7967

Nakrętka zabezpieczająca

A2 / A4

M 4

0,017

3,5

7,0

8,1

2,5

0,3

500

M 5

0,023

4,5

8,0

9,2

2,5

0,4

500

M 6

0,043

5,3

10,0

11,5

3,0

0,4

200

M 8

0,085

6,9

13,0

15,0

3,5

0,5

200

M 10

0,155

8,6

17,0

19,6

4,0

0,5

100

M 12

0,198

10,4

19,0

21,9

4,5

0,6

100

M 16

0,314

14,1

24,0

27,7

5,0

0,7

100

M 20

0,580

17,6

30,0

34,6

6,0

0,8

50

M 24

0,950

21,0

36,0

41,6

7,0

0,9

50

dla gwintu

waga

100 szt. (kg)

d

s

e

m

t

d

e

d

e

d

e

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

120

Norma

DIN 7971

Blachowkręt z łbem walcowym,

z nacięciem płaskim

A2

l 6,5

0,021

0,042

0,070

0,085

0,102

9,5

0,027

0,053

0,084

0,107

0,126

0,185

0,260

13

0,034

0,065

0,102

0,129

0,150

0,218

0,324

0,432

16

0,040

0,076

0,117

0,148

0,171

0,246

0,334

0,486

19

0,047

0,087

0,132

0,167

0,192

0,274

0,400

0,540

22

0,054

0,098

0,147

0,186

0,213

0,302

0,438

0,594

25

0,109

0,162

0,205

0,234

0,330

0,476

0,648

32

0,131

0,177

0,243

0,283

0,396

0,567

0,774

38

0,190

0,283

0,333

0,452

0,620

0,882

45

0,205

0,324

0,372

0,530

0,698

0,990

50

0,349

0,411

0,578

0,713

1,049

60

0,491

0,648

0,798

1,167

70

0,512

0,718

0,998

1,287

80

0,788

1,118

90

1,600

100

1,250

1,470

1,850

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

dk max

4,2

5,6

6,9

7,5

8,2

9,5

10,8

12,5

n

0,6

0,8

1,0

1,0

1,2

1,2

1,6

1,6

k max

1,35

1,75

2,1

2,25

2,45

2,8

3,2

3,65

EN 21481

ISO 1481

PN 83106

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

121

Norma

DIN 7972

Blachowkręt z łbem stożkowym,

z nacięciem płaskim

A2 / A4

EN 21482

ISO 1482

PN 83102

d

l 6,5

0,014

0,024

0,049

0,046

9,5

0,020

0,035

0,054

0,066

0,078

0,110

13

0,027

0,048

0,072

0,088

0,102

0,145

0,211

16

0,033

0,058

0,087

0,107

0,123

0,175

0,249

0,307

19

0,069

0,102

0,126

0,144

0,205

0,287

0,361

22

0,080

0,117

0,145

0,165

0,235

0,326

0,415

25

0,091

0,091

0,132

0,164

0,186

0,265

0,365

0,469

32

0,163

0,202

0,235

0,335

0,456

0,595

38

0,194

0,240

0,284

0,395

0,534

0,703

45

0,270

0,278

0,335

0,455

0,612

0,811

50

0,270

0,308

0,405

0,503

0,670

0,913

60

0,370

0,475

0,599

1,115

70

0,535

0,700

0,886

1,317

80

0,611

0,800

0,994

1,519

90

1,721

100

0,014

1,925

100

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

dk max

4,3

5,5

6,8

7,5

8,1

9,5

10,8

12,4

n

0,6

0,8

1,0

1,0

1,2

1,2

1,6

1,6

k max

1,3

1,7

2,1

2,3

2,5

3,0

3,4

3,8

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

122

Norma

DIN 7973

Blachowkręt z łbem soczewkowym,

z nacięciem płaskim

A2

l 6,5

0,018

0,033

0,060

9,5

0,024

0,044

0,072

0,089

0,107

0,153

13

0,031

0,056

0,090

0,111

0,132

0,188

0,274

0,400

16

0,037

0,067

0,105

0,130

0,153

0,218

0,312

0,454

19

0,078

0,120

0,149

0,174

0,278

0,351

0,508

22

0,104

0,089

0,135

0,168

0,195

0,278

0,389

0,562

25

0,133

0,100

0,150

0,187

0,216

0,308

0,428

0,688

32

0,123

0,180

0,227

0,265

0,378

0,519

0,796

38

0,210

0,267

0,315

0,508

0,597

0,924

45

0,242

0,307

0,365

0,538

0,779

1,052

50

0,339

0,403

0,596

0,844

1,143

60

0,479

0,712

0,974

1,325

70

0,828

1,104

1,507

80

0,944

1,690

90

1,020

1,410

1,873

100

1,270

1,650

2,020

100

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

dk max

4,3

5,5

6,8

7,5

8,1

9,5

10,8

12,4

n

0,6

0,8

1,0

1,0

1,2

1,2

1,6

1,6

f

0,7

0,9

1,2

1,3

1,4

1,5

1,7

2,0

k max

1,35

1,75

2,1

2,3

2,5

3,0

3,4

3,8

EN 21483

ISO 1483

PN 83104

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

123

Norma

DIN 7976

Blachowkręt z łbem

sześciokątnym

A2

EN 21479

ISO 1479

PN 83101

l 9,5

0,023

0,043

0,074

0,108

0,129

0,170

13

0,031

0,055

0,092

0,129

0,154

0,202

0,272

0,425

16

0,040

0,066

0,108

0,148

0,176

0,232

0,309

0,477

0,850

19

0,045

0,076

0,123

0,167

0,197

0,261

0,348

0,530

0,940

22

0,050

0,086

0,138

0,187

0,219

0,290

0,386

0,582

1,030

25

0,055

0,096

0,154

0,206

0,240

0,319

0,425

0,635

1,120

32

0,120

0,186

0,246

0,291

0,388

0,514

0,757

1,330

38

0,150

0,216

0,282

0,330

0,446

0,590

0,863

1,510

45

0,261

0,288

0,391

0,516

0,681

0,989

1,720

50

0,287

0,318

0,443

0,566

0,746

1,080

1,870

60

0,378

0,540

0,666

0,876

1,262

2,500

70

0,650

0,766

1,006

1,444

2,465

80

0,866

1,137

1,627

90

0,966

1,269

1,810

100

1,066

1,402

1,993

110

1,300

1,700

2,400

120

1,450

2,000

2,800

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

8,0

s

3,2

5,0

5,5

7,0

7,0

8,0

8,0

10,0

13,0

k

1,3

1,5

2,3

2,3

2,8

3,0

4,0

4,8

5,8

e

3,38

5,4

5,96

7,59

7,59

8,71

8,71

10,95

14,26

d

e

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

124

Norma

DIN 7980

Podkładka sprężysta do śrub

z łbem walcowym

A2 / A4

3

M 3

0,010

5,6

2

1

1000

3,5

M 3,5

0,011

6,1

2

1

1000

4

M 4

0,020

7

2,4

1,2

1000

5

M 5

0,037

8,8

3,2

1,6

1000

6

M 6

0,042

9,9

3,2

1,6

1000

8

M 8

0,105

12,7

4

2

1000

10

M 10

0,196

16

5

2,5

500

12

M 12

0,228

18

5

2,5

500

14

M 14

0,380

21,1

6

3

200

16

M 16

0,594

24,4

7

3,5

200

18

M 18

0,660

26,4

7

3,5

200

20

M 20

1,230

30,6

9

4,5

100

22

M 22

1,360

32,9

9

4,5

100

24

M 24

1,810

35,9

10

5

100

27

M 27

2,060

38,9

10

5

100

30

M 30

3,200

44,1

12

6

100

d1

dla

dla gwintu

tu

waga

100 szt. (kg)

d2 max

h min

s

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

125

Norma

DIN 7981

Blachowkręt z łbem walcowym,

z gniazdem krzyżowym

A2 / A4

6,5

0,021

0,040

0,061

0,083

0,100

9,5

0,027

0,051

0,084

0,105

0,122

0,185

0,126

13

0,033

0,074

0,097

0,127

0,146

0,220

0,320

0,390

16

0,039

0,077

0,112

0,146

0,167

0,250

0,360

0,444

19

0,046

0,087

0,127

0,165

0,188

0,280

0,400

0,498

22

0,060

0,096

0,142

0,184

0,210

0,310

0,438

0,552

25

0,066

0,107

0,157

0,203

0,230

0,340

0,476

0,606

32

0,080

0,120

0,200

0,222

0,280

0,410

0,567

0,732

38

0,131

0,187

0,241

0,330

0,470

0,645

0,840

42

0,530

0,750

45

0,203

0,262

0,371

0,580

0,723

0,940

50

0,314

0,276

0,415

0,700

0,783

1,020

55

0,433

0,680

0,843

60

0,440

0,306

0,485

0,699

0,903

1,180

65

0,499

0,780

0,324

70

0,520

0,281

0,555

0,880

1,023

1,340

80

0,281

0,625

0,980

1,143

1,500

90

0,890

1,080

1,263

1,660

100

0,920

1,520

1,412

1,820

120

2,200

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

dk max

4,2

5,6

6,9

7,5

8,2

9,5

10,8

12,5

k max

1,8

2,2

2,6

2,8

3,05

3,55

3,95

4,55

EN 27049

ISO 7049

PN 83116

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

126

Norma

DIN 7982

Blachowkręt z łbem

stożkowym z gniazdem

krzyżowym

A2 / A4

EN 27050

ISO 7050

PN 83114

l 6,5

0,014

0,024

0,036

0,046

9,5

0,020

0,035

0,055

0,066

0,078

13

0,027

0,048

0,072

0,088

0,102

0,145

0,211

0,253

16

0,033

0,058

0,087

0,107

0,123

0,175

0,249

0,307

19

0,039

0,069

0,102

0,126

0,144

0,205

0,287

0,361

22

0,045

0,080

0,117

0,145

0,165

0,235

0,326

0,415

25

0,054

0,090

0,132

0,164

0,186

0,265

0,365

0,469

32

0,057

0,116

0,147

0,183

0,235

0,335

0,456

0,595

38

0,138

0,167

0,202

0,285

0,405

0,543

0,703

45

0,197

0,221

0,335

0,475

0,630

0,813

50

0,250

0,236

0,370

0,525

0,692

0,893

55

0,236

60

0,300

0,251

0,405

0,578

0,745

0,925

70

0,450

0,475

0,610

0,796

0,969

80

0,560

0,545

0,720

0,715

1,005

90

0,690

0,875

1,126

1,533

100

0,740

0,975

1,250

1,693

120

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

200

od 32 l

100

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

s

4,3

5,5

6,8

7,5

8,1

9,5

10,8

12,4

e

1,3

1,7

2,1

2,3

2,5

3,0

3,4

3,8

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

127

Norma

DIN 7983

Blachowkręt z łbem soczewkowym,

z gniazdem krzyżowym

A2 / A4

l 6,5

0,018

0,089

9,5

0,024

0,089

0,107

0,153

13

0,031

0,057

0,090

0,111

0,132

0,188

0,264

0,346

16

0,037

0,067

0,105

0,130

0,153

0,218

0,312

0,400

19

0,018

0,078

0,120

0,149

0,174

0,248

0,350

0,454

22

0,050

0,100

0,135

0,168

0,195

0,278

0,389

0,508

25

0,060

0,112

0,150

0,187

0,216

0,308

0,428

0,562

32

0,082

0,134

0,165

0,227

0,265

0,378

0,519

0,688

38

0,130

0,195

0,267

0,315

0,448

0,597

0,796

45

0,225

0,307

0,365

0,518

0,677

0,904

50

0,247

0,337

0,400

0,568

0,732

0,981

60

0,380

0,407

0,470

0,668

0,842

1,135

70

0,525

0,540

0,678

0,952

1,450

80

0,610

0,800

1,062

1,590

90

0,680

0,878

1,172

1,900

100

0,978

1,282

2,200

110

1,400

120

1,500

1000

1000

1000

od 32 l

500

1000

od 32 l

500

1000

od 32 l

500

500

od 32 l

200

1,282

200

od 32 l

100

d

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

dk max

4,3

5,5

6,8

7,5

8,1

9,5

10,8

12,4

f

0,7

0,9

1,2

1,3

1,4

1,5

1,7

2,0

k

1,3

1,7

2,1

2,3

2,5

3,0

3,4

3,8

EN 27051

ISO 7051

PN 83115

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

128

Norma

DIN 7984

Śruba z łbem walcowym niskim,

z gniazdem sześciokątnym

A2 / A4

l 5

0,052

6

0,052

0,096

0,198

8

0,060

0,112

0,226

0,287

10

0,069

0,128

0,250

0,359

0,750

12

0,078

0,144

0,274

0,394

0,805

14

0,160

0,298

16

0,097

0,176

0,322

0,464

0,925

1,440

2,060

18

0,499

20

0,120

0,215

0,377

0,534

1,050

1,640

2,410

25

0,150

0,264

0,454

0,645

1,200

1,900

0,277

5,540

30

0,180

0,313

0,531

0,704

1,400

2,160

3,130

6,210

35

0,210

0,362

0,664

0,867

1,600

2,470

3,490

6,880

12,000

40

0,240

0,411

0,754

0,978

1,800

2,780

3,930

7,550

13,000

45

0,796

1,089

2,000

3,090

4,370

8,220

14,000

50

0,908

1,200

2,200

3,400

4,810

8,960

15,000

55

1,319

2,400

3,710

5,250

9,700

16,000

60

1,422

2,600

4,020

5,690

10,400

17,200

70

4,640

6,580

11,900

19,700

80

5,260

7,470

13,400

22,200

90

8,360

14,900

24,700

100

9,250

16,400

27,200

110

17,900

29,700

120

19,400

32,000

130

20,900

34,700

140

22,400

37,200

150

23,900

39,700

1000

od 25 l

500

500

od 45 l

200

200

od 50 l

100

200

od 50 l

100

100

od 50 l

50

100

od 50 l

50

100

od 50 l

50

25

25

d

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

M 20

b- l< 120

12,0

14,0

16,0

18,0

22,0

26,0

30,0

38,0

46,0

b- l> 130

-

-

-

-

-

-

-

44,0

52,0

t

1,5

2,3

2,7

3,0

3,8

4,5

5,0

5,5

7,5

s

2,0

2,5

3,0

4,0

5,0

7,0

8,0

12,0

14,0

k

2,0

2,8

3,5

4,0

5,0

6,0

7,0

9,0

11,0

dk

5,5

7,0

8,5

10,0

13,0

16,0

18,0

24,0

30,0

d

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

129

Norma

DIN 7985

Blachowkręt z łbem soczewkowym,

z gniazdem krzyżowym

A2 / A4

l 3

0,010

0,018

0,037

4

0,011

0,019

0,037

0,055

0,120

5

0,012

0,021

0,350

0,057

0,141

6

0,013

0,023

0,043

0,071

0,148

0,266

8

0,016

0,027

0,049

0,079

0,163

0,291

0,480

10

0,018

0,031

0,054

0,083

0,179

0,290

0,514

0,997

12

0,020

0,034

0,060

0,095

0,194

0,341

0,549

1,150

14

0,038

0,054

0,103

0,209

0,366

0,584

16

0,025

0,042

0,072

0,111

0,225

0,391

0,619

1,280

18

0,031

0,046

0,078

0,119

0,241

0,416

0,540

1,280

20

0,049

0,083

0,127

0,256

0,441

0,689

1,420

22

0,104

0,135

0,272

0,466

0,724

25

0,100

0,147

0,294

0,503

0,777

30

0,171

0,344

0,532

0,864

1,750

35

0,195

0,344

0,583

0,952

1,910

40

0,219

0,444

0,620

1,050

2,070

45

0,270

0,494

0,793

1,140

2,230

50

0,280

0,544

0,868

1,230

2,390

55

0,594

0,940

1,320

60

0,644

1,100

1,310

2,710

65

0,738

1,010

1,400

70

0,788

1,200

1,360

3,000

80

1,466

1,670

3,050

100

1,044

2,030

4,780

1000

1000

1000

1000

1000

od 25 l

500

500

od 25 l

200

200

od 35 l

100

100

d

M 1,6

M 2

M 2,5

M 3

M 4

M 5

M 6

M 8

k

1,3

1,6

2,0

2,4

3,1

3,8

4,6

6,0

dk

3,2

4,0

5,0

6,0

8,0

10,0

12,0

16,0

EN 27045

ISO 7045

PN 82202

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

130

Norma

DIN 7989

Podkładka pod śruby do

konstrukcji stalowych

A2 / A4

A 11

M 10

1,570

20

100

14

M 12

1,880

24

100

18

M 16

2,830

30

100

22

M 20

4,360

37

100

24

M 22

4,620

39

50

26

M 24

6,150

44

50

30

M 27

7,900

50

25

33

M 30

10,100

56

25

36

M 33

11,400

60

25

39

M 36

14,000

66

25

d1

dla

dla gwintu

tu

waga

100 szt. (kg)

d2

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

131

Norma

DIN 7991

Wkręt z łbem stożkowym,z

gniazdem sześciokątnym

A2 / A4

l 5

6

0,046

0,087

0,135

8

0,047

0,092

0,160

0,235

10

0,056

0,107

0,185

0,270

0,547

12

0,065

0,123

0,210

0,305

0,610

14

0,074

0,138

0,235

0,340

0,672

16

0,083

0,153

0,259

0,376

0,735

1,210

18

0,088

0,168

0,284

0,411

0,797

20

0,100

0,184

0,309

0,446

0,860

1,410

2,120

22

0,334

0,481

0,924

25

0,135

0,223

0,371

0,534

1,020

1,660

2,480

4,520

30

0,163

0,290

0,433

0,622

1,170

1,910

2,850

5,180

35

0,191

0,340

0,543

0,710

1,330

2,160

3,210

5,840

9,140

40

0,219

0,390

0,620

0,883

1,480

2,410

3,570

6,510

10,200

45

0,415

0,697

0,000

1,735

2,725

3,935

7,492

11,250

50

0,440

0,774

1,100

1,990

3,010

4,300

7,840

12,300

55

0,000

0,000

3,290

4,800

8,540

17,900

60

0,490

0,928

1,310

2,480

3,570

5,400

9,170

14,300

19,400

65

0,000

3,890

5,845

10,140

20,900

70

1,020

2,970

4,120

6,290

11,100

16,400

23,900

80

1,082

3,400

12,700

20,000

26,900

90

1,230

1,968

0,000

8,070

14,300

22,600

29,900

100

1,390

2,185

4,480

5,770

8,960

15,900

25,300

34,000

110

4,990

6,340

17,500

28,000

37,100

120

5,500

7,380

19,100

29,030

40,200

130

6,010

7,440

20,700

33,400

43,300

140

6,520

7,990

22,300

36,100

46,400

150

7,030

23,900

38,300

49,500

200

1000

od 25 l

500

1000

od 25 l

500

500

od 45 l

200

200

od 50 l

100

200

od 50 l

100

100

od 50 l

50

50

od 80 l

25

25

25

25

d

M 3

M 4

M 5

M 6

M 8

M 10

M 12

M 16

M 20

M 24

b- l< 120

12,0

14,0

16,0

18,0

22,0

26,0

30,0

38,0

46,0

54

b- l> 130

-

-

-

-

28

32

36

44,0

52,0

60,0

t

2,3

2,87

3,44

4,58

5,72

6,86

9,15

11,43

13,72

16,00

s

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

14,0

k

1,7

2,3

2,8

3,3

4,4

5,5

6,5

7,5

8,5

14,0

dk

6,0

8,0

10,0

12,0

16,0

20,0

24,0

30,0

36,0

39,0

e

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

132

Norma

DIN 7995

Wkręt do drewna z łbem

soczewkowym, z gniazdem

krzyżowym

A2 / A4

l 12

0,074

0,098

0,127

16

0,092

0,122

0,158

0,189

0,229

20

0,110

0,150

0,189

0,227

0,337

25

0,135

0,179

0,227

0,276

0,337

30

0,159

0,211

0,266

0,326

0,400

0,600

35

0,182

0,244

0,305

0,375

0,456

0,676

40

0,206

0,274

0,345

0,422

0,516

0,760

45

0,306

0,378

0,473

0,575

0,845

50

0,340

0,417

0,522

0,635

0,929

60

0,459

0,620

0,757

1,100

70

0,600

0,877

1,270

80

1,000

1,600

120

200

200

200

200

200

200

d

M 3

M 3,5

M 4

M 4,5

M 5

M 6

f

0,75

0,9

1,0

1,1

1,25

1,5

k max

1,65

1,93

2,2

2,35

2,5

3,0

dk

5,6

6,5

7,5

8,3

9,2

11,0

PN 82504

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

133

Norma

DIN 7996

Wkręt do drewna z łbem kulistym

z gniazdem krzyżowym

A2 / A4

l 12

0,086

0,116

0,163

16

0,104

0,141

0,193

0,251

20

0,123

0,168

0,224

0,288

0,378

25

0,147

0,198

0,262

0,337

0,437

0,700

30

0,170

0,229

0,301

0,500

0,750

35

0,194

0,260

0,339

0,434

0,555

0,800

40

0,218

0,291

0,377

0,483

0,614

0,917

45

0,322

0,412

0,531

0,673

1,000

50

0,352

0,450

0,580

0,732

1,080

60

0,500

0,677

0,854

1,250

65
70

0,972

1,420

80

0,680

1,090

1,600

90

1,200

100

1,300

1,800

120

2,300

200

200

200

200

200

200

d

M 3

M 3,5

M 4

M 4,5

M 5

M 6

k

2,1

2,35

2,8

3,1

3,5

4,2

dk

6,0

7,0

8,0

9,0

10,0

12,0

PN 82505

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

134

Norma

DIN 7997

Wkręt do drewna z łbem stożkowym,

z gniazdem krzyżowym

A2 / A4

l 12

0,091

0,118

0,115

16

0,088

0,117

0,149

0,185

0,231

20

0,106

0,143

0,179

0,278

0,278

25

0,130

0,173

0,217

0,337

0,337

0,496

30

0,154

0,204

0,255

0,400

0,400

0,580

35

0,235

0,294

0,455

0,455

0,663

40

0,266

0,322

0,514

0,514

0,746

45

0,298

0,366

0,573

0,573

0,829

50

0,328

0,405

0,632

0,632

0,912

60

0,481

0,754

0,754

1,080

65

0,820

0,820

70

0,580

0,872

0,872

1,250

80

0,990

0,990

1,430

90

1,100

1,100

100

1,800

120

120

200

200

200

200

200

100

d

M 3

M 3,5

M 4

M 4,5

M 5

M 6

f

1,65

1,93

2,2

2,35

2,5

3,0

dk

5,6

6,5

7,5

8,3

9,2

11,0

PN 82503

Waga 100 sztuk /kg

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

135

Norma

DIN 9021

Podkładka szeroka 3d

A2 / A4

2,2

M 2

0,020

6

0,8

1000

2,7

M 2,5

0,028

8

0,8

1000

3,2

M 3

0,035

9

0,8

1000

3,7

M 3,5

0,053

11

0,8

1000

4,3

M 4

0,077

12

1

500

5,3

M 5

0,146

15

1,2

500

6,4

M 6

0,279

18

1,6

500

7,4

M 7

0,529

22

2

500

8,4

M 8

0,623

24

2

200

10,5

M 10

1,220

30

2,5

200

13,0

M 12

2,220

37

3

100

15,0

M 14

3,160

44

3

100

17,0

M 16

4,090

50

3

100

22,0

M 18

6,740

56

4

100

26,0

M 20

7,680

60

4

100

28,0

M 24

15,000

72

5

50

33,0

M 30

27,300

92

6

25

39,0

M 36

52,200

110

8

25

d1

dla gwintu

waga

100 szt. (kg)

d2

h

ISO 7093

PN 82030

EN 27093

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

136

Norma

DIN 11024

Zatyczka sprężysta

A4

2,5

0,590

9,0 - 11,2

2,25

20,0

42,0

20

3,2

0,990

11,2 - 14,0

2,8

20,0

48,0

20

4

1,890

14,0 - 20,0

3,6

20,0

64,0

20

5

3,540

20,0 - 26,0

4,5

25,0

80,0

20

6,3

6,180

26,0 - 34,0

5,6

25,0

97,0

10

7

9,700

34,0 - 45,0

6,3

30,0

125,0

10

8

13,400

45,0 - 56,0

7,0

30,0

150,0

10

d1

waga

100 szt. (kg)

d2

d3

d4

l

d4

d2

DIN 32501

Kołek do zgrzewania z

gwintem zewnętrznym

A2

l 8

10
12
15
20
25
30
35
40

d1

M 3

M 4

M 5

M 6

M 8

d2

4,5

5,5

6,5

7,5

9,0

2

1

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

137

Norma

DIN 80701

Nakrętka dociskowa

A4

M 16

240,0

25,0

75,0

40

M 20

240,0

25,0

75,0

40

M 24

240,0

25,0

75,0

40

d

l

h1

h2

d1

DIN 80704

Nakrętka pałąkowa

A4

M 6

15,0

14,0

25,0

14,0

11,5

5,0

28,0

8,0

M 8

20,0

18,0

32,0

18,0

15,0

6,5

36,0

10,0

M 10

25,0

23,0

42,0

23,0

18,0

8,0

50,0

12,0

M 12

27,0

27,0

48,0

24,0

20,0

10,0

52,0

15,0

M 16

29,0

32,0

56,0

30,0

24,0

12,0

59,0

18,0

M 20

32,0

36,0

64,0

36,0

28,0

13,0

66,0

21,0

M 24

36,0

45

75,0

45,0

36,0

14,0

76,0

25,0

d1

a

b

c

d2

d3

d4

h

m

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

138

Norma

Lina konstrukcyjna 1 x 19

A4

1

0,937

0,825

1,5

2,11

1,86

2

3,75

3,30

2,5

5,86

5,15

3

8,43

7,42

4

15,0

13,2

5

23,4

20,6

6

33,7

29,7

7

45,9

40,4

8

60,0

52,8

10

93,7

82,8

12

135,0

119,0

14

184,0

162,0

16

240,0

211,0

średnica liny

(mm)

obliczeniowa siła zrywająca

w kN

minimalna siła zrywająca

w kN

Lina konstrukcyjna 7 x 7

A4

1

0,71

0,63

1,5

1,62

1,42

2

2,70

2,26

2,5

4,50

3,95

3

6,03

5,05

4

10,8

8,98

5

16,8

14,0

6

24,2

20,3

7

33,0

27,6

8

43,0

36,1

10

67,2

56,3

średnica liny

(mm)

obliczeniowa siła zrywająca

w kN

minimalna siła zrywająca

w kN

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

139

Norma

Lina konstrukcyjna 7 x 19

A4

Lina konstrukcyjna 7 x 7

w powłoce PCV

A4

4,0 / 6,0

biały

4,0 / 7,0

biały

średnica liny

(mm)

kolor

2

2,65

2,33

2,5

4,17

3,66

3

5,84

4,66

4

10,4

8,34

5

16,3

13

6

23,4

18,7

7

31,9

25,5

8

41,7

33,3

10

65,7

52,1

12

93,7

75

14

12,8

102

średnica liny

(mm)

obliczeniowa siła zrywająca

w kN

minimalna siła zrywająca

w kN

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

140

Norma

14

5,2

500

16

6,8

500

19

6,8

500

22

6,8

500

25

6,8

500

d2

d1

Podkładka EPDM

A2

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

141

Norma

alfabetyczny spis produktów

B

Blachowkręt z łbem soczewkowym, z gniazdem krzyżowym 127

Blachowkręt z łbem soczewkowym, z gniazdem krzyżowym 129

Blachowkręt z łbem soczewkowym, z nacięciem płaskim 122

Blachowkręt z łbem stożkowym, z nacięciem płaskim 121

Blachowkręt z łbem stożkowym z gniazdem krzyżowym 126

Blachowkręt z łbem sześciokątnym 123

Blachowkręt z łbem walcowym, z gniazdem krzyżowym 125

Blachowkręt z łbem walcowym, z nacięciem płaskim 120

K

Kołek do zgrzewania z gwintem zewnętrznym 136

Kołek sprężysty gładki 99

Kołek sprężysty z karbami na całej długości 97

Kołek sprężysty z karbami zbieżnymi na całej długości 95

Kołek sprężysty z karbami zbieżnymi na połowie długości 96

Kołek sprężysty z karbami zbieżnymi na połowie długości 98

Kołek sprężysty zwijany 112

Kołek stożkowy 18

Kołek walcowy 19

Korek stożkowy z sześciokątem wewnętrznym 69

Korek walcowy z łbem sześciokątnym 71

Korek walcowy z pierścieniem oporowym i sześciokątem wew. 70

L

Lina konstrukcyjna 1 x 19 138

Lina konstrukcyjna 7 x 19 139

Lina konstrukcyjna 7 x 7 138

Lina konstrukcyjna 7 x 7 w powłoce PCV 139

Ł

Łańcuch 68

Łańcuch 68

N

Nakrętka dociskowa 137

Nakrętka dwustronna ~1d 85

Nakrętka koronkowa niska 84

Nakrętka koronowa 83

Nakrętka kwadratowa 60

Nakrętka kwadratowa do zgrzewania 79

Nakrętka kwadratowa niska 60

Nakrętka okrągła z nacięciem 57

Nakrętka okrągła z otworami 57

Nakrętka pałąkowa 137

Nakrętka radełkowana niska 52

Nakrętka radełkowana wysoka 52

Nakrętka rurkowa 38

Nakrętka samozabezpieczająca, kołpakowa 94

Nakrętka samozabezpieczająca z gwintem odkształconym 92

Nakrętka samozabezpieczająca z wkładem poliamidowym 92

Nakrętka samozabezpieczająca z wkładem poliamidowym 93

Nakrętka sześciokątna 82

Nakrętka sześciokątna do zgrzewania 79

Nakrętka sześciokątna kołpakowa 100

Nakrętka sześciokątna niska 77

Nakrętka sześciokątna niska Forma A 44

Nakrętka sześciokątna niska Forma B 45

Nakrętka sześciokątna wysoka 1,5d - Forma B 102

Nakrętka sześciokątna wysoka 1,5d z kołnierzem oporowym 102

Nakretka sześciokątna wysoka 3d 103

Nakrętka sześciokątna z kołnierzem 110

Nakrętka zabezpieczajaca 119

Nakrętka z uchem 62

Nitokołek z łbem kulistym 98

Nit z łbem kulistym 65

Nit z łbem stożkowym 66

Nit zrywalny 111

O

Opaska zaciskowa 101

P

Pierścień osadczy - FormaA z wkrętem dociskowym DIN 914 67

Pierścień zabezpieczający do wałów 107

Pierścień zabezpieczający wewnętrzny 55

Pierścień zabezpieczający wewnętrzny 56

Pierścień zabezpieczający zewnętrzny 53

Pierścień zabezpieczający zewnętrzny 54

Podkładka do drewna 46

Podkładka do wkrętów z łbem walcowym, kulistym 40

Podkładka EPDM 140

Podkładka klinowa do ceowników, pochylenie 8% 41

Podkładka klinowa do dwuteowników, nachylenie 14% 42

Podkładka kwadratowa 42

Podkładka odginana 22

Podkładka odginana dwułapkowa 49

Podkładka odginana z noskiem wewnętrznym 48

Podkładka odginana z noskiem zewnetrznym 39

Podkładka okrągła pogrubiona 113

Podkładka płaska Forma A 27

Podkładka płaska Forma A - wypukła 30

Podkładka płaska Forma A - wypukła 34

Podkładka podatna Forma A - wypukła 31

Podkładka podatna Forma B - falista 32

Podkładka pod śruby do konstrukcji stalowych 130

Podkładka spręzysta do śrub z łbem walcowym 124

Podkładka sprężysta Forma A 28

Podkładka sprężysta Forma B 29

Podkładka sprężysta Forma B - falista 31

Podkładka szeroka 3d 135

Podkładka talerzowa 104

Podkładka ząbkowana 105

Podkładka ząbkowana 106

Podkładka ząbkowana 107

Pręt gwintowany 91

Ś

Śruba dwustronna ~1,25d 86

Śruba imbusowa 72

Śruba oczkowa Forma B 47

Śruba skrzydełkowa 35

Śruba wygniatająca gwint do gwintu metrycznego 115

Śruba zamkowa 63

Śruba z łbem imbusowym niskim 109

Śruba z łbem młoteczkowym z podsadzeniem kwadratowym 33

Śruba z łbem radełkowanym niskim 64

Śruba z łbem radełowanym wysokim 50

Śruba z łbem sześciokątnym, z gwintem na całej długości 81

Śruba z łbem sześciokątnym z gwintem niepełnym 80

Śruba z łbem sześciokątnym z kołnierzem 110

Śruba z łbem walcowym niskim, z gniazdem sześciokątnym 128

Śruba z uchem 62

W

Wkręt dociskowy płaski z nacięciem płaskim 38

Wkręt dociskowy z czopem walcowym, z nacięciem płaskim 37

Wkręt dociskowy z końcem płaskim, z gniazdem sześciokątnym 73

Wkręt dociskowy z końcem płaskim, z nacięciem płaskim 58

Wkręt dociskowy z końcem stożkowym, z gniazdem sześciokątnym 74

Wkręt dociskowy z końcem stożkowym, z nacięciem płaskim 59

Wkręt dociskowy z końcem walcowym, z gniazdem sześciokątnym 75

Wkręt dociskowy z końcem wgłębionym, z gniazdem sześciokątnym 76

Wkręt dociskowy z końcem wgłębionym, z nacięciem płaskim 43

Wkręt do drewna z łbem kulistym z gniazdem krzyżowym 133

Wkręt do drewna z łbem kulistym z nacięciem płaskim 25

Wkręt do drewna z łbem soczewkowym, z gniazdem krzyżowym 132

Wkręt do drewna z łbem soczewkowym, z nacięciem płaskim 24

Wkręt do drewna z łbem stożkowym, z gniazdem krzyżowym 134

Wkręt do drewna z łbem stożkowym z nacięciem płaskim 26

background image

Abakus Europe ul. Harcerzy 2c , 84-300 Lębork, tel.: +48 59 863 44 60, fax: +48 59 863 44 61, e-mail: info@abakus-europe.pl www.abakus-europe.pl

142

Norma

Wkręt do drewna z łbem sześciokątnym 61

Wkręt samowiercący do aluminium 116

Wkręt samowiercący do aluminium 117

Wkręt samowiercący do stali 118

Wkręt z łbem kulistym z gniazdem sześciokątnym 114

Wkręt z łbem otworowym z nacięciem 36

Wkręt z łbem płaskim i nasadką 78

Wkręt z łbem soczewkowym, z gniazdem krzyżowym 90

Wkręt z łbem soczewkowym, z nacięciem płaskim 88

Wkręt z łbem stożkowym, z gniazdem krzyżowym 89

Wkręt z łbem stożkowym,z gniazdem sześciokątnym 131

Wkręt z łbem stożkowym, z nacięciem płaskim 87

Wkręt z łbem walcowym z nacięciem płaskim 20

Wkręt z łbem walcowym z nacięciem płaskim 21

Wpust pryzmatyczny 108

Z

Zatyczka sprężysta 136

Zawleczka 23

alfabetyczny spis produktów

notatki


Wyszukiwarka

Podobne podstrony:
Abakus katalog elementy zlaczne
ELEMENTY ZŁĄCZNE KONWERSJA DIN PN ISO
ELEMENTY ZŁĄCZNE WEDŁUG POLSKICH NORM
ELEMENTY ZŁĄCZNE WEDŁUG PN DIN cz2
ACT katalog elementow
Elementy złączne według norm
katalog elementów ceramicznych
Karta katalogu ocen konc Elementy Mechatroniki Mechatronicy sem IV
Wyk 02 Pneumatyczne elementy
Elementy prawa prawo administracyjne
004 relacyjne drzewo katalogów
HASŁO KATALOGOWE

więcej podobnych podstron
