Politechnika Śląska

Wydział Organizacji i Zarządzania

Katedra Podstaw Systemów Technicznych

EKSPLOATACJA SYSTEMÓW TECHNICZNYCH

- LAB.

Ćwiczenie 1

Wprowadzenie do MP2

Opracował:

dr inż. Andrzej Wieczorek

Plan

ććććwiczenia

1.

Zapoznanie się

z warunkami laboratorium z przedmiotu Eksploatacja systemów

technicznych.

2.

Zapoznanie się

z podstawowymi informacjami ułatwiającymi poruszanie się po systemie

MP2.

Zabrze 2008

2

Zapoznanie się

z podstawowymi informacji ułatwiającymi poruszanie się po

systemie MP2.

Zadanie 1:

Dokona

ć przeglądu modułów systemu MP2.

Rozwiązanie:
Rozpoznanie podstawowych modułów MP2 powinno polegać na uruchomieniu
podstawowych aplikacji tego systemu, a następnie na zapoznaniu się z poszczególnymi jej
zakładkami oraz polami i komunikatami pomocniczymi, które one zawierają. W celu
zapoznania się z aplikacjami systemu MP2 należy przeprowadzić poniżej przedstawioną
sekwencję działań.

1.

W menu Działania wybierz moduł Obiekty aplikację Obiekt.

2.

Wybierając wskaźnikiem myszy poszczególne zakładki i wciskając lewy jej klawisz
zapoznaj się z polami znajdującymi się w obszarze tych zakładek.

3.

W celu wyjaśnienia w systemie MP2 znaczenia dowolnego pola ustaw wskaźnik myszy
nad jego obszarem, wciśnij lewy jej klawisz, a następnie wybierz klawisz F1.

4.

Zapoznaj się z pozostałymi aplikacjami systemu MP2, uruchamiając je poprzez wybór
odpowiednich opcji w ramach menu Działania, a następnie wykonaj działania,
wymienione w punktach 2 – 3.

Zadanie 2:

Zapozna

ć się z informacjami pomocniczymi (help) o systemie MP2.

Rozwiązanie:
Realizacja zadań wspomagających zarządzanie eksploatacją i utrzymaniem ruchu środków
technicznych z wykorzystaniem systemu MP2 wymaga często zapoznania się z wybranymi
informacjami o tym systemie. Konieczne jest wówczas przeprowadzenie poniżej
przedstawionej sekwencji działań.

1.

W menu Pomoc wybierz aplikację MP2 - tematy pomocy.

2.

W ramach okna Tematy pomocy: MP2 5.0 Help zakładki Zawartość zapoznaj się z
informacjami na temat systemu MP2 – w tym celu dokonaj wyboru poszczególnych
tematów wskaźnikiem myszy i klikając dwukrotnie lewym jej klawiszem.

3.

W celu zapoznania się z pozostałymi informacjami o systemie MP2 wybierz pozostałe
opcje dostępne w ramach menu Pomoc.

4.

Po zapoznaniu się z wykorzystaniem opcji menu Pomoc z informacjami o dowolnej
aplikacji uruchom ją i dokonaj jej przeglądu.

Zadanie 3

Zapozna

ć się z możliwościami wprowadzania danych do bazy danych systemu MP2.

Rozwiązanie:
W ramach każdego modułu systemu MP2 definiuje się listę specyficznych elementów – np. w
ramach modułu Obiekty aplikacji Obiekt wprowadza się do bazy danych MP2 listę obiektów
eksploatacji wraz z przyporządkowanymi im określonymi danymi (typ obiektu, producent,

3

lokalizacja itd.), w ramach modułu Praca aplikacja Pracownicy definiuje się listę
pracowników oraz wprowadza się dla każdego z nich specyficzne dane, tj. adres
zamieszkania, dane o szkoleniach, stawki płac. Definiowanie specyficznych elementów
(obiektów, pracowników itd.) polega na generowaniu dla nich rekordów oraz wprowadzeniu,
w ramach tych rekordów w/w danych. W celu wprowadzenia danych o pracownikach należy
przeprowadzić poniżej przedstawioną sekwencję działań.

1.

W menu Działania wybierz moduł Praca aplikacj

ę Pracownicy.

2.

W ramach zakładki Lista w pole Kod pracownika wprowadź kod pierwszego pracownika
(może to być Twój kod, obejmujący 6 pierwszych liter Twojego nazwiska).

Uwaga:

Wprowadzaj

ąc kody elementów w ramach dowolnego modułu należy przestrzegać 2 zasad:

•

kod elementu powinien składać się z dużych liter lub/i cyfr,

•

kod elementu powinien być unikalny (każdy rekord powinien być reprezentowany przez
ciąg specyficznych znaków).

3.

W celu wygenerowania kolejnego rekordu użyj przycisku

4.

Wprowadź kod drugiego pracownika .

5.

Wprowadź kody kolejnych pracowników – w tym celu powtarzaj działania, wymienione
w punktach 3 i 4.

6.

W celu uzupełnienia danych o pracownikach wskaźnikiem myszy wskaż kod pierwszego
pracownika.

7.

Przejdź do zakładki Rekord i wprowadź dane w polach, które znajdują się w jej obszarze.

W polu Zawód użyj przycisku

. W oknie Przegląd – Zawody wprowadź kod oraz

nazwę zawodu (odpowiednio w polach: Zawód oraz Opis) – okno to można również
wygenerować uruchamiając aplikację Praca → Zawody w menu Działania. Użyj
przycisku OK.

8.

Wprowadź również dane w ramach zakładek: Szkolenia oraz Stawki płac.

9.

W celu uzupełnienia danych o pozostałych pracownikach przejdź do zakładki Lista.
Wskaż kod kolejnego pracownika. Powtórz działania wymienione w punktach 7 i 8.

10.

Zapoznaj

się

z

następstwami

wykorzystania

następujących

przycisków:

.

Zadanie 4:
Ustalić, w jakie pola w ramach aplikacji systemu MP2 nie ma możliwości wprowadzenia
danych.

Rozwiązanie:
Aplikacje systemu MP2 zawierają pola, w ramach których nie ma możliwości wprowadzania
danych bezpośrednio. Pola te charakteryzują się tym, iż ich nazwy (znajdujące się nad nimi)
umieszczone są na szarym tle. Dane te znajdą się w tych polach dopiero w wyniku realizacji
określonych zadań z wykorzystaniem systemu MP2. W celu stwierdzenia, iż nie ma
możliwości wprowadzenia danych w wybranych polach aplikacji Inwentarz wykonaj poniżej
przedstawioną sekwencję działań.

1.

W menu Działania wybierz moduł Inwentarz aplikację Inwentarz.

4

2.

W ramach zakładki Lista w polach Kod materiału oraz Opis wprowadź odpowiednio
dane: kod oraz nazwę materiału.

3.

Przejdź do zakładki lista i spróbuj wprowadzić dane w polach znajdujących się w jej
obszarze.

Zadanie 5:
Utworzyć plik o nazwie „pompa_o_100” w ramach aplikacji Microsoft Word oraz dołączyć
go do utworzonego rekordu w ramach aplikacji Obiekt modułu Obiekty.

Rozwiązanie:
System MP2 pozwala na gromadzeniu, oprócz danych wprowadzanych do jego bazy danych,
również informacji w plikach tworzonych w ramach innych aplikacji (edytory tekstu, arkusze
kalkulacyjne, narzędzia służące do tworzenia rysunków technicznych itd.). Odbywa się to
poprzez dołączenie tych plików do utworzonych rekordów w bazie danych systemu MP2. W
celu utworzenia pliku „pompa_o_100.doc” oraz jego dołączenia do wybranego rekordu
należy przeprowadzić przedstawioną poniżej sekwencję działań.

1.

Uruchom aplikację Microsoft Word. Utwórz w niej nowy dokument.

2.

Wprowadź do niego informację: „POMPA WIROWA 100. DANE TECHNICZNE”.
Zapisz dokument pod nazwą „pompa_o_100.doc” i zamknij aplikację (zapamiętaj adres,
pod którym znajduje się ten plik).

3.

W menu Działania wybierz moduł Obiekty aplikację Obiekt.

4.

W ramach zakładki Lista w pole Kod obiektu wprowadź kod „POMP100_01”, natomiast
w pole Opis informację: „Pompa wirowa typu 100 01”.

5.

Przejdź do zakładki Załączniki. W polu Nazwa pliku użyj przycisku

i na liście w

oknie Otwórz wyszukaj pliku, który utworzyłeś (wykonując działania wymienione w
punktach: 2 – 3).

6.

W pole Opis wprowadź informację: ” Dane techniczne pompy wirowej typu 100”. W
polu Dołącz do ZP wybierz wartość „Tak”.

7.

W celu uzyskania podglądu zawartości pliku, dołączonego do MP2 użyj przycisku
Podgląd/Wydruk, znajdującego się w dolnej prawej części ekranu.

Zadanie 6:
Zapoznać się z raportami, generowanymi w ramach systemu MP2.

Rozwiązanie:
W celu wygenerowania w ramach systemu MP2 dowolnego raportu (na których znajdują się
lub nie znajdują się dane wprowadzone do jego bazy danych) należy przeprowadzić
przedstawioną poniżej sekwencję działań.

1.

W menu Raporty wybierz opcję Praca raport Pracownicy.

2.

W ramach okna Pracownicy wybierając poszczególne zakładki zapoznaj się z polami,
które znajdują się w ich obszarze.

3.

W ramach zakładki Nagłówek / Stopka w polu Tytuł wprowadź informację „Pracownicy
Utrzymania Ruchu”, a w polu Podtytuł wprowadź hasło „Mechanicy”.

4.

Przejdź do zakładki Format wyjściowy i wciśnij przycisk Podgląd wydruku. Zwróć
uwagę na dane, które zostały wprowadzone w wyniku realizacji zadania 3 oraz punktu 3
zadania 6.

5

Zadanie 7:

Dokona

ć rozpoznania opcji menu Wykresy.

Rozwiązanie:
Podejmowanie decyzji w eksploatacji systemów technicznych wymaga często przedstawienia
danych w postaci graficznej (w formie wykresów). W związku z tym niezbędne jest
rozpoznanie możliwości systemu MP2 w tym zakresie. Ponieważ wygenerowanie dowolnego
wykresu wymagałoby wprowadzenia dużej ilości danych w ramach kilku aplikacji systemu,
dlatego też w zakresie ćwiczenia nr 1 należy ograniczyć się wyłącznie do rozpoznania
zawartości okien, wygenerowanych w wyniku wyboru opcji menu Wykresy (pełne
rozpoznanie możliwości wykorzystania tych opcji będzie możliwe w ramach zajęć
kolejnych). W tym celu należy przeprowadzić poniżej przedstawioną sekwencję działań.

1.

W menu Wykresy wybierz opcję Planowanie → Obciążenie zawodów.

2.

W ramach okna Podaj okres czasu wybierz OK.

3.

Rozpoznaj zawartości poszczególnych zakładek, znajdujących się w ramach okna.
Obciążenie zawodów.

4.

Rozpoznaj zawartość pozostałych okien, wygenerowanych w wyniku wyboru
pozostałych opcji menu Wykresy.

Zadanie 8:
Zapoznać się z wybranymi ustawieniami systemu MP2.

Rozwiązanie:
Otrzymanie niektórych danych w ramach systemu MP2 jest uwarunkowane dokonaniem w
nim określonych ustawień. Dlatego też, w celu zapoznania się z tymi ustawieniami należy
przeprowadzić przedstawioną poniżej sekwencję działań.

1.

W menu Narzędzia → Ustawienia wybierz aplikację Przedsiębiorstwo.

2.

Zapoznaj się z danymi znajdującymi się w ramach okna Dane o przedsiębiorstwie. W
przypadku wystąpienia niejasności w ramach menu Pomoc wybierz opcję MP2 – tematy
pomocy oraz wyszukaj i zapoznaj się z informacjami na temat opcji Ustawienia.

3.

W celu zapoznania się z pozostałymi ustawieniami w ramach menu Narzędzia →
Ustawienia wybierz opcje: Inwentarz, Rozliczanie usług, Dział Zakupów, Zlecenia
pracy, Region/Województwo. Następnie wykonaj działania, jak w punkcie 2.

Zadanie 9:
Dokonać ustawień pasków narzędzi dostępnych w ramach systemu MP2.

Rozwiązanie:
Wywoływanie różnych opcji w ramach systemu MP2 jest możliwe w wyniku zastosowania
odpowiednich pasków narzędzi. W celu dokonania ustawień pasków narzędzi, dostępnych w
tym systemie należy przeprowadzić poniżej przedstawioną sekwencję zadań.

1.

W menu Podgląd wybierz aplikację Pasek narzędzi…

2.

W ramach okna Pasek narzędzi dokonaj zmian polegających na wyborze lub rezygnacji z
wyboru dostępnych na nim pasków narzędzi. Wybierz OK.

3.

Zaobserwuj zmiany widoczne na ekranie systemu MP2.

6

Zadanie 10:
Dokonać ustawień w menu szybkiego dostępu w ramach systemu MP2.

Rozwiązanie:
Wynikiem uruchomienia systemu MP2 jest ekran, na którym na pierwszym planie widoczne
jest okno Menu, stanowiące menu szybkiego dostępu, w ramach którego znajdują się
przyciski, umożliwiające dostęp do wybranych aplikacji, raportów oraz wykresów systemu
(okno to przedstawia rys. 1). Istnieje możliwość wyboru przycisków, które były dostępne w
ramach tego okna. Dlatego też w tym celu należy przeprowadzić poniżej przedstawioną
sekwencję działań.

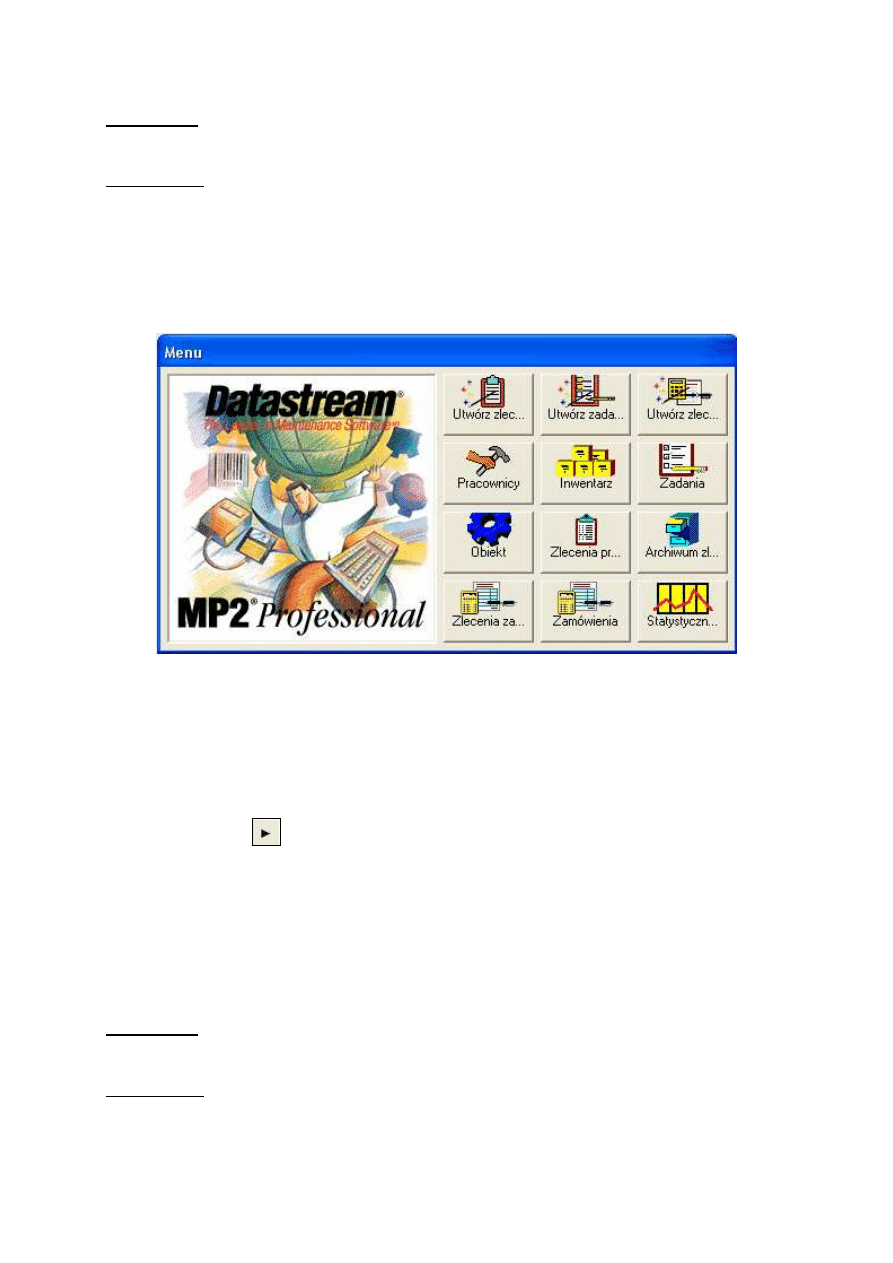

Rys. 1. Okno Menu systemu MP2.

1.

Na kartce papieru wypisz nazwy przycisków dostępnych w ramach okna Menu.

2.

W menu Podgląd wybierz aplikację Menu szybkiego dostępu…

3.

W ramach okna Menu szybkiego dostępu w obszarze zakładki Działania (znajdującej się
w oknie Dostępne, znajdującym się w lewej części okna Menu szybkiego dostępu) wskaż
Ś

rodki trwałe.

4.

Użyj przycisku

. Zaobserwuj zmiany, jakie pojawiły się w oknie Wybrane.

5.

Powtórz czynności wymienione w punkcie 3 i 4 dla działań: Dostawcy oraz Zawody.

6.

Przejdź do zakładki Raporty znajdującej się w ramach okna Dostępne i powtórz te
działania dla raportów: Obiekty (informacja podstawowa) oraz Pracownicy.

7.

Użyj OK.

8.

Porównaj przyciski znajdujące się w oknie Menu z tymi wypisanymi na kartce papieru.

9.

Z wykorzystaniem zmodyfikowanego menu szybkiego dostępu uruchom aplikacje oraz
raporty, których przyciski zostały umieszczone w jego obszarze.

Zadanie 11:
Dokonać ustawień kolorów oraz deseni okien dialogowych oraz pól systemu MP2.

Rozwiązanie:
W celu dokonania ustawień kolorów oraz deseni okien dialogowych oraz pól systemu MP2
należy przeprowadzić poniżej przedstawioną sekwencję działań.

7

1.

W menu Narzędzia wybierz aplikacj

ę Opcje…

2.

W ramach okna Opcje dokonaj wyboru kolorów oraz deseni okien dialogowych oraz pól
dialogowych.

3.

Użyj OK. Zaobserwuj zmiany, jakie wystąpiły w systemie MP2.

Zadanie 12:
Utworzyć filtry dla danych dostępnych w ramach aplikacji Zlecenia pracy.

Rozwiązanie:
W celu utworzenia filtrów dla w/w danych należy przeprowadzić poniżej przedstawioną
sekwencję działań.

1.

W menu Działania → Zlecenia pracy wybierz aplikację Zlecenia pracy.

2.

Wstaw rekord z wykorzystaniem przycisku

.

3.

W ramach rekordu wprowadź następujące dane: Nr ZP, Opis.

4.

W celu wprowadzenia czynności 2 – 5 powtórz 5 razy.

5.

W przypadku czwartego i piątego rekordu w polu Status zmień wartość na Gotowe.

6.

W polu Filtr wybierz wartość (Nowy).

7.

W oknie Filtr w polu Nazwa filtru wpisz nazwę: Otwarte.

8.

Z listy wartości w polu Nazwa pola wybierz wartość Status.

9.

Z listy wartości w polu Operator wybierz wartość równy.

10.

Z listy wartości w polu Wartość wybierz wartość Otwarte.

11.

Użyj przycisku Zastosuj, a następnie przycisku OK.

12.

Powtórz czynności od 6 – 11, wprowadzając w polu Nazwa filtru nazwę: Gotowe, a
następnie wybierając z listy wartości w polu Wartość nazwę Gotowe.

13.

Zaobserwuj działanie filtrów, wybierając wartości Otwarte oraz Gotowe w polu Filtr.
