Zasilacz warsztatowy 1...25V

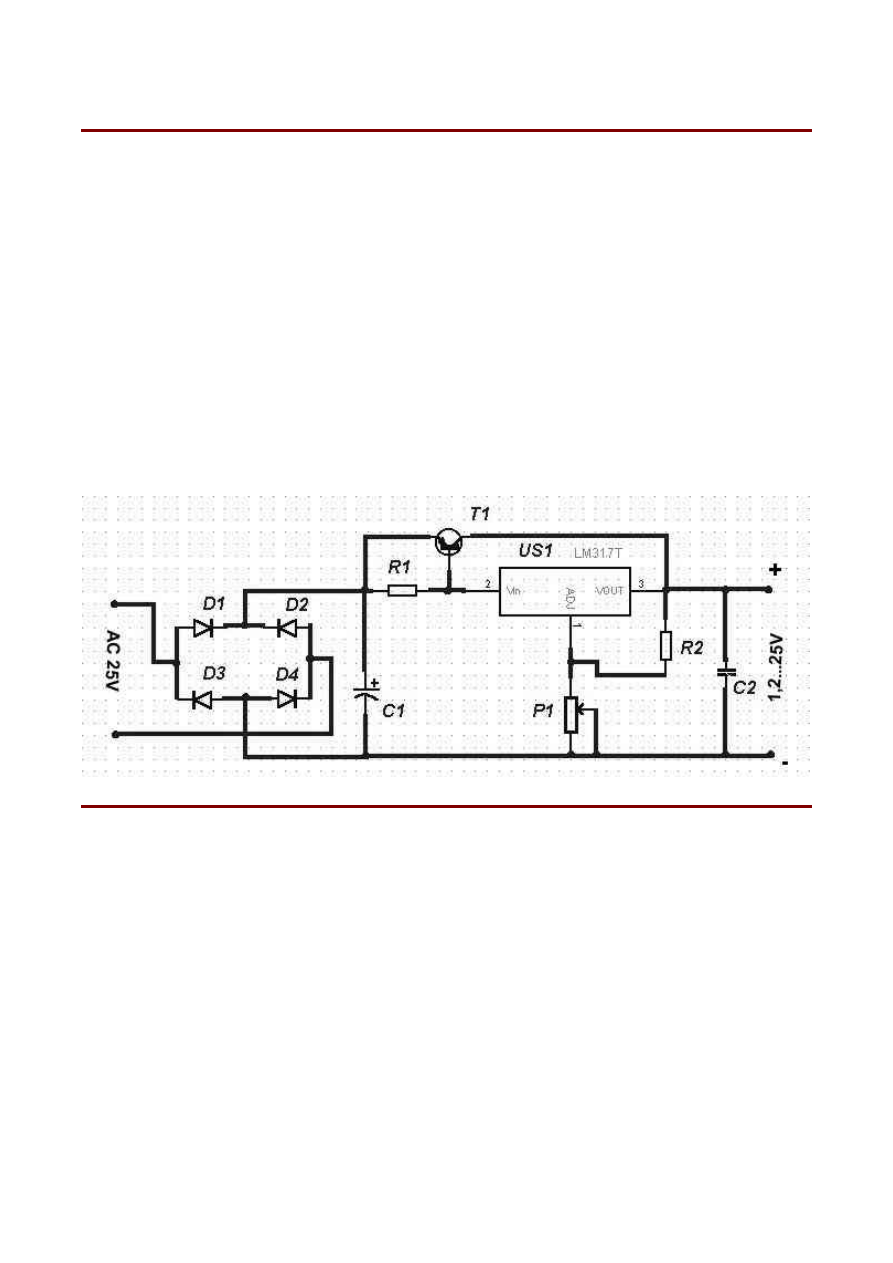

Schemat przedstawia układ zasilacza o zakresie napięć od 1,2 do 25 V i prądzie do 3A.
Napięcie jest płynnie regulowane za pomocą potencjometru obrotowego.
Układ LM317T oraz tranzystor T1 należy zamontować na radiatorze o powierzchni
przynajmniej 15 cm

2

.

Do zasilacza należy podłączyć transformator o napięciu nie przekraczającym 28V na
uzwojeniu wtórnym.

US1: LM317T

T1: BD282, BD240 lub podobny

D1-D4: SY320/07 (3A)

C1: 2200uF/35V

C2: 0,1-1uF/40-100V

R1: 1-2,2ohm/1W

R2: 220-240ohm

P1: 4,7kohm/A

Transformator: max 28V/3A
