4 17 407 pol ed02 2008

background image

WPROWADZENIE

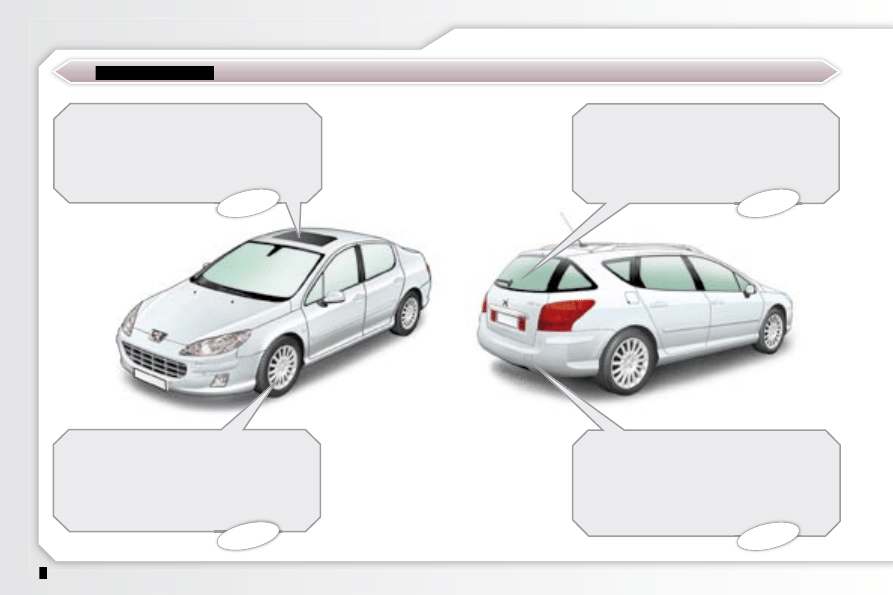

Szyberdach (Sedan)

Szyberdach zwiększa wentylację i jas-

ność w kabinie.

 72

 70

 104

 103

Wykrywanie niskiego ciśnienia

w ogumieniu

Mechanizm kontroluje ciśnienie w ogu-

mieniu podczas jazdy i ostrzega w razie

usterki.

Tylna szyba (SW)

Tylna szyba umożliwia szybki dostęp

i ułatwia załadunek przedmiotów, bez

konieczności otwierania bagażnika.

Pomoc graficzna i dźwiękowa

przy parkowaniu przodem i tyłem

Wyposażenie ostrzega o wykryciu

przeszkody przed lub za samochodem

po włączeniu pierwszego lub wstecz-

nego biegu.

background image

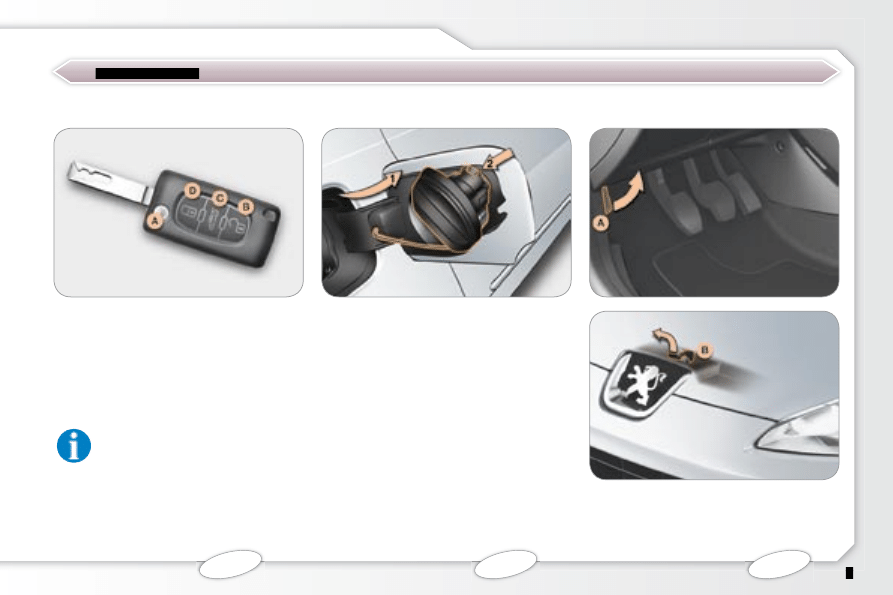

WPROWADZENIE

Klucz z pilotem zdalnego

sterowania

A. Rozkładanie / składanie klucza.

B. Odryglowanie samochodu.

(naciśnięcie na krótko).

C. Odryglowanie i uchylenie bagażnika

(sedan) lub tylnej szyby (SW).

(naciśnięcie i przytrzymanie).

Ponadto...

D. Ryglowanie zwykłe

(jedno naciśnięcie)

lub

superzamek samochodu

(dwa kolejne naciśnięcia).

Zbiornik paliwa

1. Otwieranie klapki wlewu paliwa.

2. Otwieranie i zawieszanie korka

zbiornika paliwa.

Pojemność zbiornika: około 67 litrów.

A. Dźwignia wewnętrzna.

B. Dźwignia zewnętrzna.

 64

 74

 107

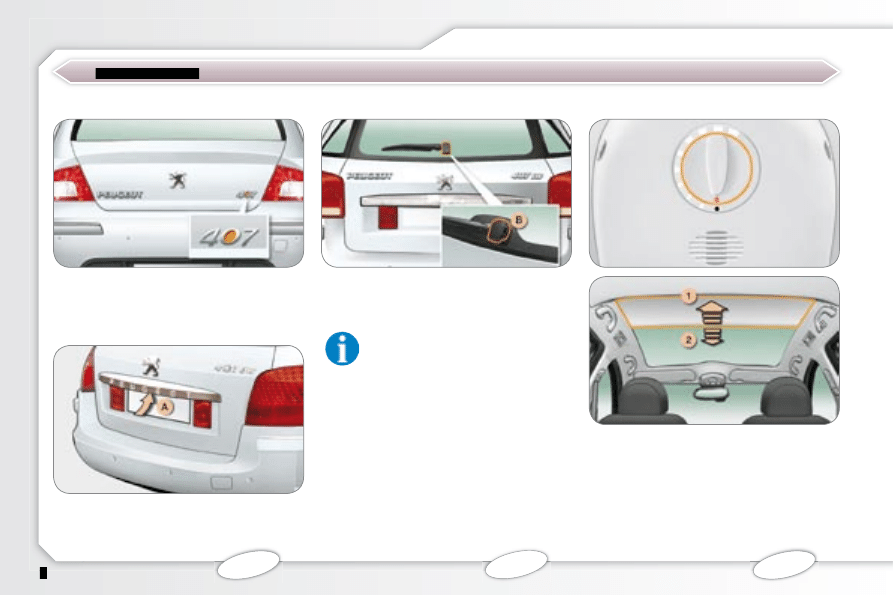

Pokrywa silnika

background image

WPROWADZENIE

 Nacisnąć przycisk i podnieść pokry-

wę silnika.

 70

 70

Przy zamkniętej tylnej szybie, aby otwo-

rzyć

bagażnik , pociągnąć klamkę A , a

następnie podnieść bagażnik.

Bagażnik (SW)

Tylna szyba (SW)

Dach panoramiczny (SW)

 73

1. Otwieranie zasłony przyciemniającej.

2. Zamykanie zasłony przyciemniają-

cej.

Bagażnik (Sedan)

Przy zamkniętym bagażniku, aby otwo-

rzyć

tylną szybę , pociągnąć klamkę B ,

a następnie podnieść szybę.

Bagażnik i tylna szyba nie mogą

być otworzone jednocześnie .

background image

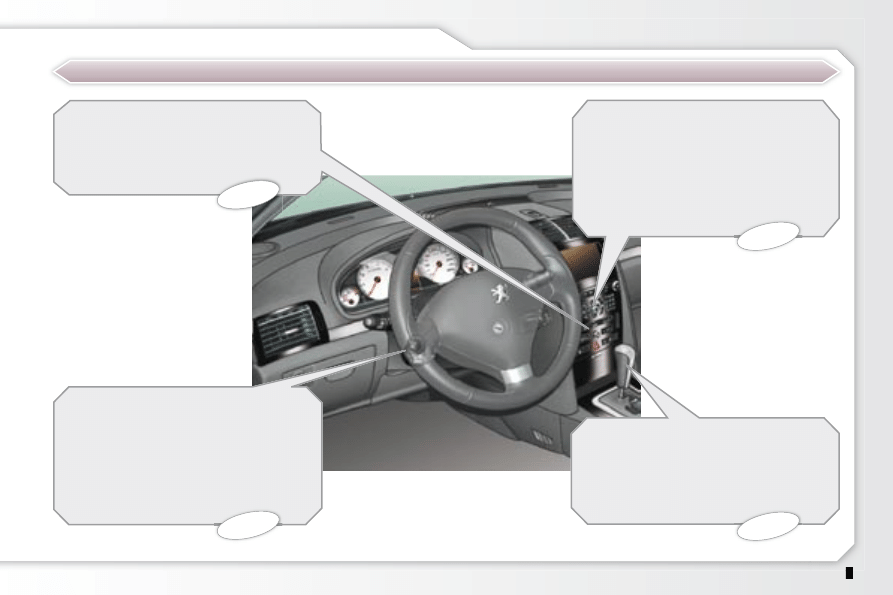

WPROWADZENIE

Klimatyzacja automatyczna

System klimatyzacji automatycznej za-

pewnia komfort i odpowiedni obieg po-

wietrza w kabinie.

Regulator / ogranicznik prędkości

System regulatora umożliwia automa-

tyczne utrzymanie prędkości samocho-

du zaprogramowanej przez kierowcę

bez konieczności naciskania pedału

przyspieszenia.

System ogranicznika uniemożliwia

przekroczenie zaprogramowanej pręd-

kości.

Systemy audio i komunikacji

Sprzęt zainstalowany w samochodzie

wykorzystuje najnowsze osiągnięcia

technologiczne: radioodtwarzacz z

MP3, telefon z zestawem głośnomówią-

cym Bluetooth, ekran kolorowy, system

audio, gniazda dodatkowe.

Automatyczna skrzynia biegów

z 4 lub 6 biegami

Skrzynia biegów zapewnia prowadze-

nie w trybie samodostosowującym się,

wzbogaconym programem dostosowa-

nym do warunków jazdy dynamicznej.

 36

 99

 143

 96

WEWNĄTRZ

background image

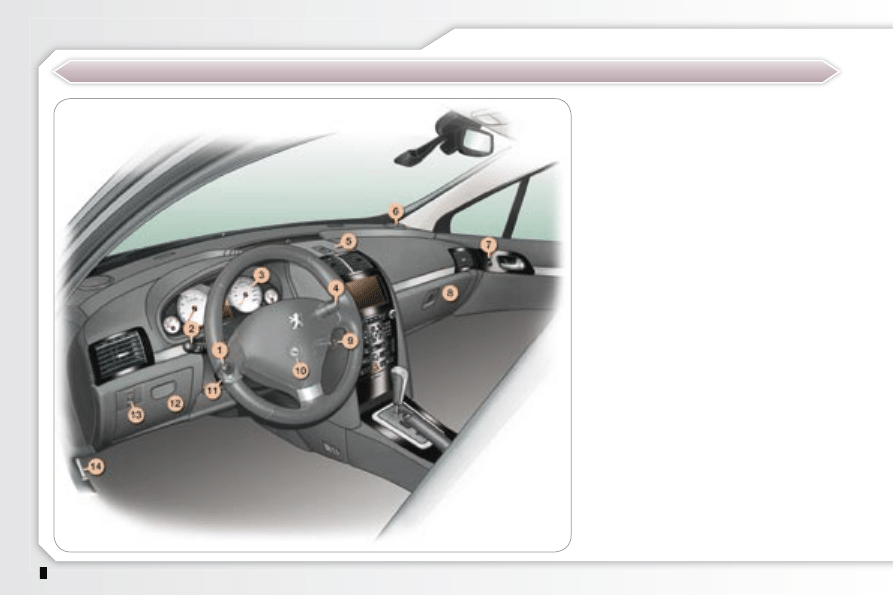

WPROWADZENIE

STANOWISKO KIEROWCY

1. Regulacja pionowa i pozioma kie-

rownicy.

2. Przełącznik oświetlenia / kierunko-

wskazów.

3. Zestaw wskaźników.

4. Przełączniki wycieraczek / Spryski-

wacz refl ektorów / Komputer pokła-

dowy.

5. Kratka łagodnego nawiewu powie-

trza.

6. Głośniki (tweeter).

7. Przełącznik elektrycznych podnoś-

ników szyb po stronie pasażera.

8. Przedni schowek schładzany.

9. Przełączniki audio przy kierownicy.

10. Blokada kierownicy.

11. Przełączniki regulatora / ograniczni-

ka prędkości.

12. Schowek (po stronie kierowcy).

Skrzynka bezpieczników.

13. Regulacja położenia refl ektorów.

14. Dźwignia otwierania pokrywy silnika.

background image

WPROWADZENIE

STANOWISKO KIEROWCY

1. Ekran wielofunkcyjny.

2. System audio i telematyki.

3. Panel sterowania klimatyzacją

automatyczną.

4. Wyłączenie pomocy dźwiękowej

przy parkowaniu.

Centralny zamek od wewnątrz.

Przełącznik alarmu.

Sygnał awaryjny.

Przełącznik zawieszenia SPORT.

Wyłączenie systemu ESP.

Bezpieczeństwo dzieci.

5. Popielniczka / Zapalniczka

przednia (maksymalnie 100 W).

6. Dźwignia zmiany biegów.

7. Hamulec postojowy.

8. Składany uchwyt na kubki/puszki.

9. Podłokietnik ze schowkiem.

10. Gniazdo zasilania osprzętu 12V

(maksymalnie 100 W).

11. Popielniczka tylna.

 143

 175

WIP Sound

WIP Com

WIP Nav

Opis i obsługa znajdują się w specjalnej

instrukcji przekazanej wraz z dokumen-

tacją pokładową.

background image

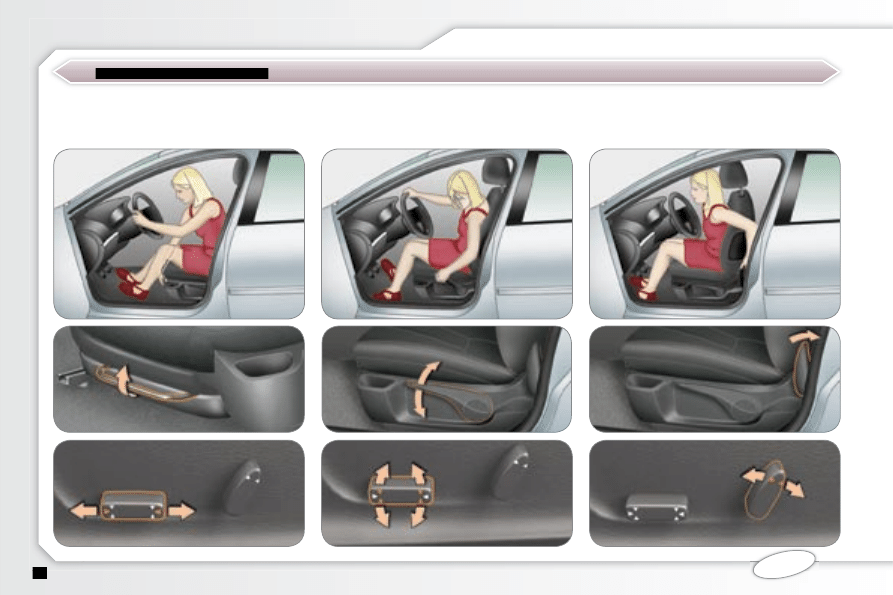

WPROWADZENIE

 51

Wzdłużna

Wysokości i pochylenia siedziska

fotela kierowcy

Pochylenia oparcia

Regulacja foteli przednich

background image

WPROWADZENIE

Włączyć zapłon i nacisnąć przycisk

1 :

- kontrolka

2 zapalona (przycisk wciś-

nięty): tryb automatyczny.

- kontrolka

2 zgaszona: wyłączenie

trybu automatycznego. Lusterko po-

zostaje maksymalnie rozjaśnione.

Regulacja ręczna
Po zatrzymaniu samochodu, należy odblokować

kierownicę popychając do przodu dźwignię, a na-

stępnie zablokować pociągając do końca dźwignię.

 48

 49

Regulacja zewnętrznych

lusterek wstecznych

A. Wybór lusterka.

B. Regulacja położenia lusterka.

Ponadto...

W celu zapewnienia optymal-

nej widoczności w trakcie ma-

newrów, lusterko rozjaśni się

automatycznie w momencie

włączenia biegu wstecznego.

Regulacja kierownicy

Regulacja automatyczna wewnętrznego

lusterka wstecznego dzień / noc

Regulacja elektryczna
Po zatrzymaniu, ustawić wysokość i głębokość kierownicy za pomocą dźwigni

przestawianej w czterech kierunkach (góra, dół, przód i tył).

 50

Ponadto...

C. Składanie / Rozkładanie.

background image

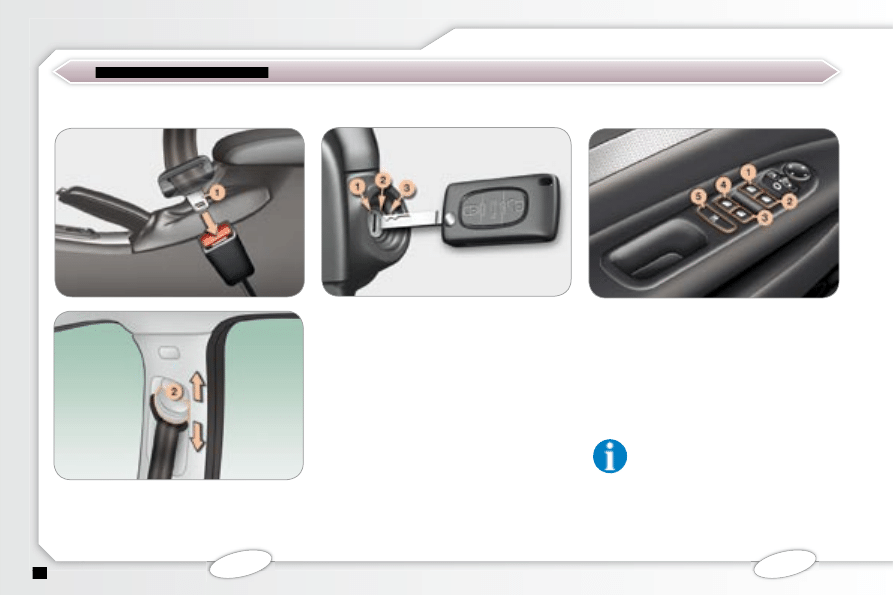

WPROWADZENIE

Przednie pasy bezpieczeństwa

1. Blokowanie.

2. Regulacja wysokości.

1. Położenie Stop .

2. Położenie Zapłon .

3. Położenie Rozruch .

 69

Przełączniki podnośników szyb

1. Elektryczny podnośnik szyby kie-

rowcy.

2. Elektryczny podnośnik szyby pasa-

żera.

3. Elektryczny podnośnik tylnej prawej

szyby.

4. Elektryczny podnośnik tylnej lewej

szyby.

Stacyjka

 89

Ponadto...

5. Wyłączenie elektrycznych

przełączników szyb tylnych

(bezpieczeństwo dzieci).

background image

WPROWADZENIE

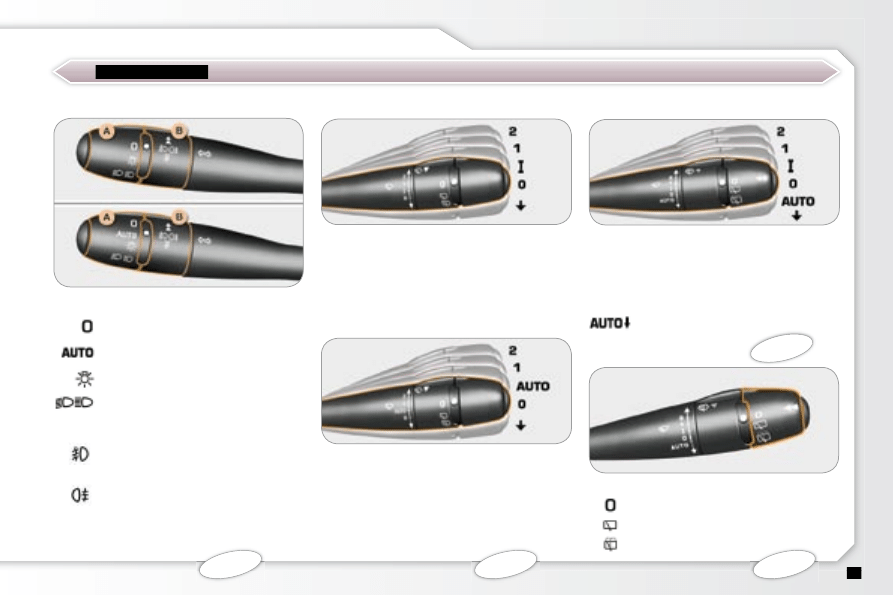

Oświetlenie

Pierścień B

Wycieraczka przednia z trybem

pracy przerywanej

2 Praca przyspieszona.

1 Praca normalna.

| Praca przerywana.

0 Zatrzymanie.

 Praca jednorazowa.

Wycieraczka szyby

Wycieraczka tylnej szyby (SW)

Refl ektory przeciwmgielne przed-

nie (jeden obrót).

Światła przeciwmgielne tylne

(dwa obroty).

Zatrzymanie.
Praca przerywana.
Spryskiwacz szyby.

 75

 78

 79

Wycieraczka przednia z pracą

automatyczną

2 Praca przyspieszona.

1 Praca normalna.

AUTO Praca automatyczna.

0 Zatrzymanie.

 Praca jednorazowa.

Pierścień A

Światła zgaszone.
Automatyczne włączanie świa-

teł.
Światła pozycyjne.
Światła mijania / drogowe.

Wycieraczka przedniej szyby z

przerywanym trybem pracy

2 Praca szybka.

1 Praca normalna.

I Praca przerywana.

0 Zatrzymanie.

Praca automatyczna, nastepnie

jednorazowa.

 78

background image

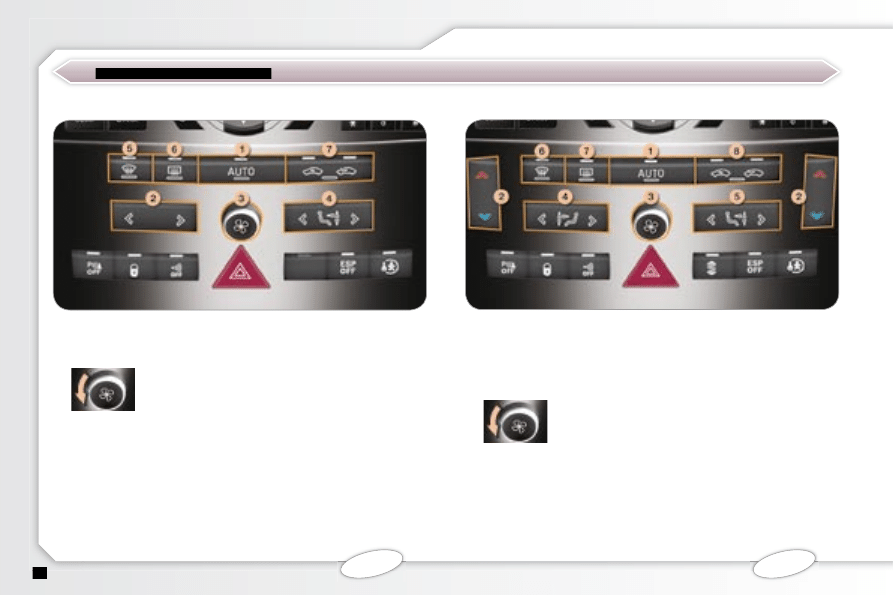

WPROWADZENIE

Klimatyzacja automatyczna (jednostrefowa)

1. Program automatyczny (komfort).

2. Regulacja temperatury.

3. Regulacja nadmuchu powietrza.

 36

Klimatyzacja automatyczna (dwustrefowa)

1. Program automatyczny kierowcy i pasażera (komfort).

2. Regulacja temperatury po stronie kierowcy.Regulacja

temperatury po stronie pasażera.

3. Regulacja nadmuchu powietrza.

 40

Wyłączenie wentylacji.

4. Regulacja rozprowadzania powietrza.

5. Przycisk widoczności z przodu.

6. Odmrażanie tylnej szyby.

7. Wlot powietrza z zewnątrz.

Zamknięty obieg powietrza.

Wyłączenie wentylacji.

4. Regulacja rozprowadzania powietrza po stronie kierowcy.

5. Regulacja rozprowadzania powietrza po stronie pasażera.

6. Przycisk widoczności z przodu.

7. Odmrażanie tylnej szyby.

8. Otwarty obieg powietrza.

Zamknięty obieg powietrza.

background image

WPROWADZENIE

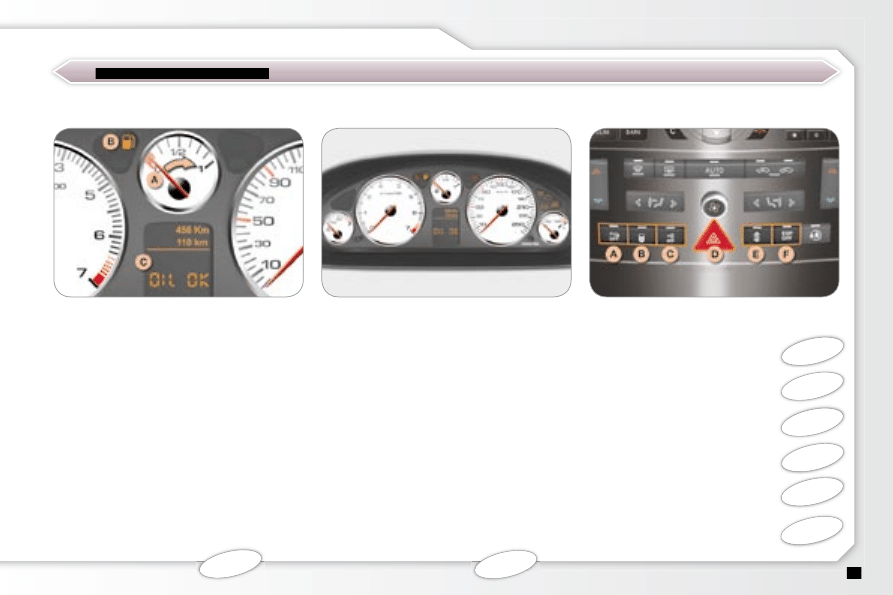

Zestaw wskaźników

A. Przy włączonym zapłonie, wska-

zówka wskaźnika poziomu paliwa

powinna się podnieść.

B. Przy pracującym silniku, kontrolka

związana z minimalnym poziomem

powinna zgasnąć.

C. Przy włączonym zapłonie, wskaźnik

poziomu oleju powinien wyświetlać

"OIL OK" przez kilka sekund.

Jeżeli poziomy są nieprawidłowe, nale-

ży przystąpić do ich uzupełnienia.

Zapalenie się kontrolki sygnalizuje stan

odpowiedniej funkcji.

Po włączeniu zapłonu, zapalają się po-

marańczowe i czerwone kontrolki alar-

mowe.

Przy pracującym silniku, kontrolki te po-

winny zgasnąć.

Jeżeli kontrolki pozostaną zapalone,

należy przejść do odpowiedniej strony.

 18

 20

104

A. Wyłączenie

pomocy

dźwiękowej przy parkowa-

niu przodem/tyłem.

B. Centralny zamek.

C. Wyłączenie alarmu po-

jemnościowego.

D. Sygnał awaryjny.

E. Wybór zawieszenia ze

sterowaniem elektronicz-

nym.

F. Wyłączenie elektronicz-

nego programu stabilno-

ści ESP.

65

68

 87

89

87

Kontrolki

Panel przełączników

background image

WPROWADZENIE

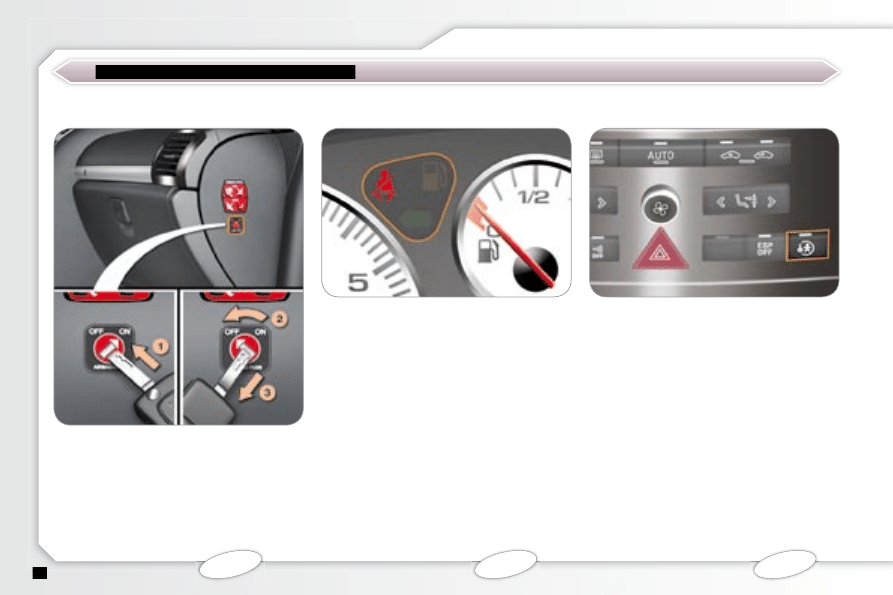

1. Włożyć klucz.

2. Wybrać położenie "OFF" .

3. Wyjąć klucz, nie zmieniając położe-

nia.

Uniemożliwia on otworzenie, od we-

wnątrz, drzwi tylnych.

Przy włączonym zapłonie, nacisnąć

przycisk.

Na ekranie wielofunkcyjnym pojawia się

komunikat.

Zaleca się sprawdzenie stanu zabez-

pieczenia dzieci przy każdym włączaniu

zapłonu.

Po

włączeniu zapłonu , jeżeli pasażer

siedzący z przodu nie zapnie swojego

pasa bezpieczeństwa, a prędkość sa-

mochodu jest

niższa od 20 km/h , zapali

się

kontrolka pasa bezpieczeństwa .

Kontrolka zgaśnie, w momencie zapię-

cia odpowiedniego pasa bezpieczeń-

stwa.

Jeżeli prędkość samochodu jest

wyż-

sza od 20 km/h , miga kontrolka pasa

bezpieczeństwa , włącza się sygnał

dźwiękowy oraz informacja na ekranie

wielofunkcyjnym informująca o nieza-

piętym pasie.

Wykrywanie zapięcia przednich

pasów

 92

 89

 67

Przednia poduszka powietrzna

pasażera

Elektryczny mechanizm

bezpieczeństwa dzieci

background image

WPROWADZENIE

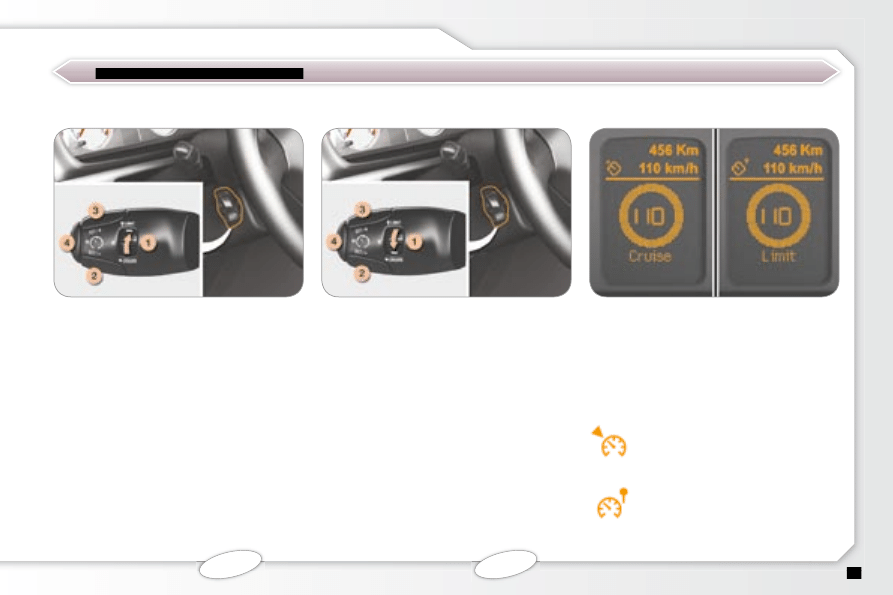

Pozwala, w sposób ciągły, utrzymywać

zaprogramowaną prędkość samochodu.

1. Wybór / Zatrzymanie trybu regulatora.

2. Zmniejszenie zaprogramowanej pręd-

kości.

3. Zwiększenie zaprogramowanej pręd-

kości.

4. Włączenie / Wyłączenie regulatora.

W celu zaprogramowania lub włącze-

nia, prędkość samochodu musi być

wyższa od 40 km/h, przy włączonym co

najmniej 4 biegu w przypadku ręcznej

skrzyni biegów.

Tryb regulatora lub ogranicznika pręd-

kości pojawia się w zestawie wskaźni-

ków jak tylko zostanie uruchomiony.

Pozwala ograniczyć prędkość samo-

chodu do prędkości zaprogramowanej

przez kierowcę (minimalna prędkość

30 km/h).

1. Wybór / Zatrzymanie trybu ogranicz-

nika.

2. Zmniejszenie zaprogramowanej pręd-

kości.

3. Zwiększenie zaprogramowanej pręd-

kości.

4. Włączenie / Wyłączenie ogranicznika.

Regulacja musi odbywać się przy włą-

czonym silniku.

Ogranicznik prędkości

Regulator prędkości

Ogranicznik prędkości

 99

 101

Regulator prędkości

Wyświetlacz w zestawie wskaźników


Wyszukiwarka

Podobne podstrony:
16 17 407 pol ed02 2005
127 407 pol ed02 2008
18 19 407 pol ed02 2008
131 407 pol ed02 2008
64 67 407 pol ed02 2008
34 35 407 pol ed02 2008
168 169 407 pol ed02 2008
49 407 pol ed02 2008
36 39 407 pol ed02 2008
27 407 pol ed02 2008
103 407 pol ed02 2008
95 407 pol ed02 2008
83 407 pol ed02 2008
125 126 407 pol ed02 2008
123 124 407 pol ed02 2008
120 122 407 pol ed02 2008
110 111 407 pol ed02 2008

więcej podobnych podstron
