Podgrzewanie foteli

od Sierpień 1998

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  61 / 1

nr  61 / 1

nr  61 / 1

nr  61 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 3

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000061.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  61 / 2

nr  61 / 2

nr  61 / 2

nr  61 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

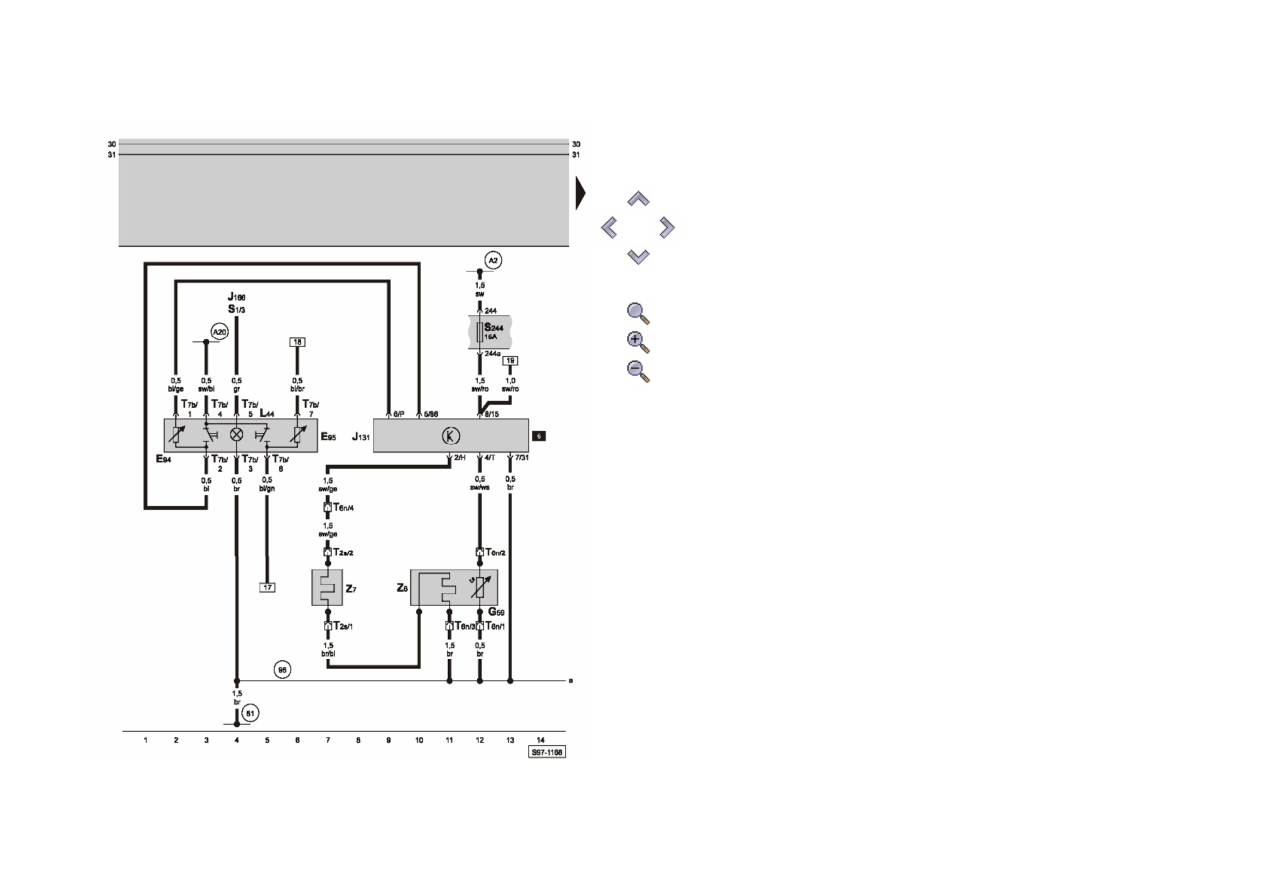

Podgrzewanie foteli
E94

- Regulator podgrzewania fotela kierowcy

E95

- Regulator podgrzewanego fotela pasażera

G59

- Czujnik temperatury siedziska fotela kierowcy

J131

- Sterownik podgrzewania fotela kierowcy

J166

- Wzmacniacz oświetlenia

L44

- Żarówka podświetlenia regulatora podgrzewania fotela

T2s

- Złącze, 2-stykowe, pod fotelem kierowcy

T6n

- Złącze, 6-stykowe, pod fotelem kierowcy

T7b

- Złącze, 7-stykowe, w regulatorze podgrzewania fotela

Z6

- Podgrzewany fotel kierowcy

Z7

- Podgrzewane oparcie fotela kierowcy

81

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

96

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

A2

- Złącze dodatnie (15), w wiązce przewodów za tablicą

rozdzielczą

A20

- Złącze dodatnie (15a), w wiązce przewodów za tablicą

rozdzielczą

Strona 2 z 3

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000061.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  61 / 3

nr  61 / 3

nr  61 / 3

nr  61 / 3

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

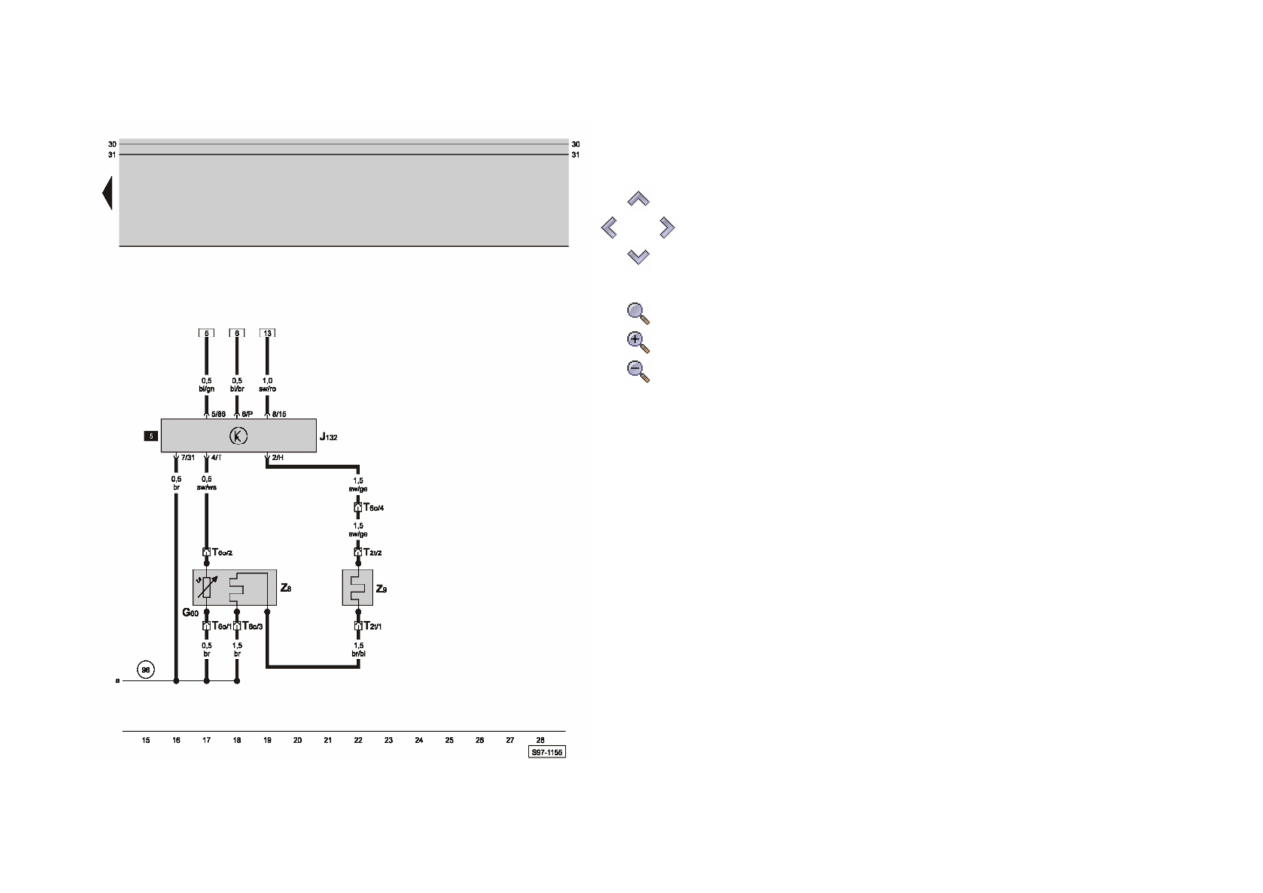

Podgrzewanie foteli
G60

- Czujnik temperatury siedziska fotela pasażera

J132

- Sterownik podgrzewanego fotela pasażera

T2t

- Złącze, 2-stykowe, pod fotelem pasażera

T6o

- Złącze, 6-stykowe, pod fotelem pasażera

Z8

- Ogrzewanie siedziska fotela pasażera

Z9

- Podgrzewane oparcie fotela pasażera

96

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

Strona 3 z 3
