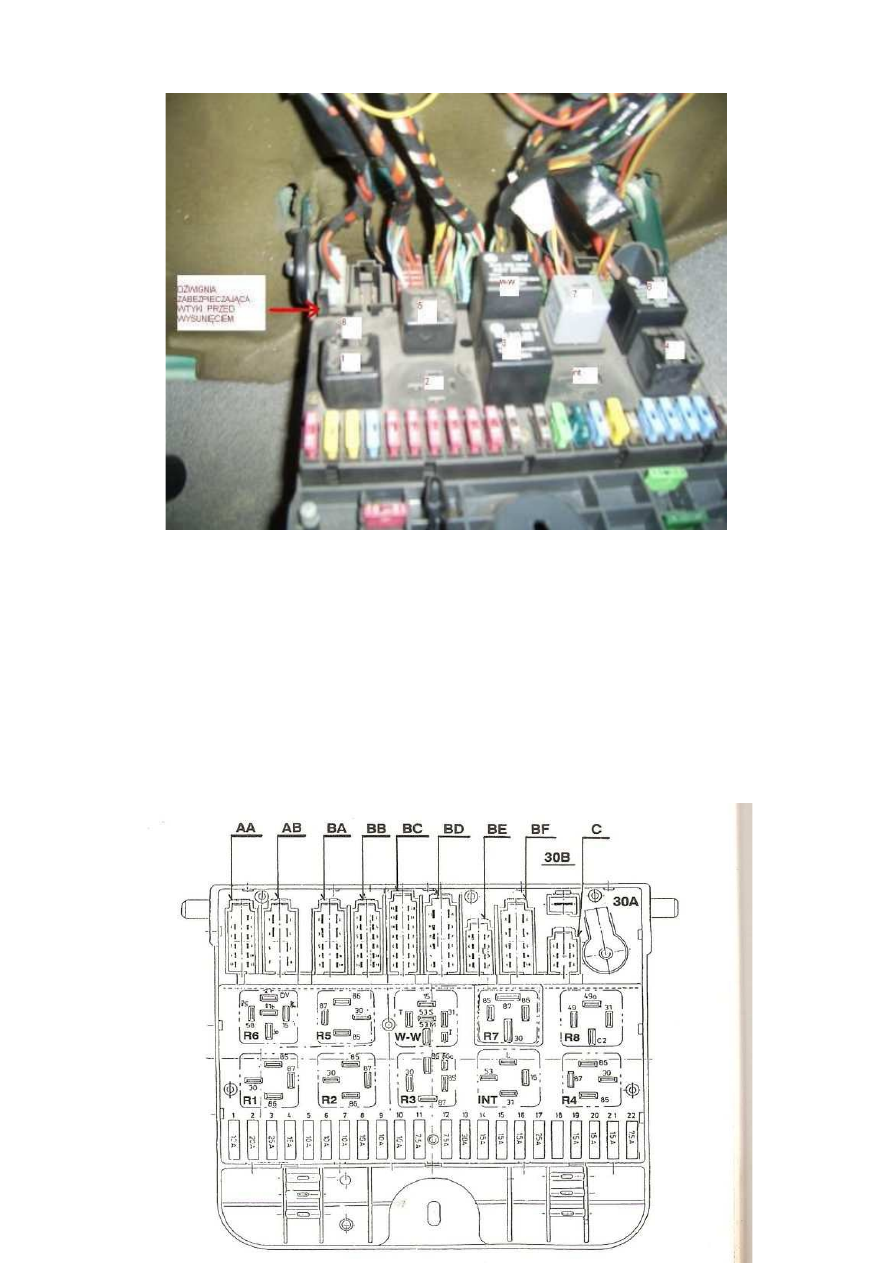

Zdjęcie i opis skrzynki bezpieczników w felicii

Silnik:

1.3 MPI 68 KM

Zdjęcie i opis skrzynki
bezpieczników w
felicii

R1 -przekaźnik świateł
drogowych
R2 -przekaźnik świateł
p/mgłowych przednich
R3 - przekaźnik świateł
p/mgłowych tylnych
INT - regulator
częstotliwości wachnieć

tylnej wycieraczki
R4 -przekaźnik

ogrzewania tylnej szyby
R5 - przekaźnik systemu

wtryskowo -zaplonowego
R6 - obwód AKiN
W-W - regulator
częstotliwości wachnieć

przednich wycieraczek
R7 - przekaźnik funkcji X
R8 - przerywacz
kierunkowskazów

Bezpieczniki liczone od lewej strony
1 - 10A - zawór AKF systemu wrtyskowo zaplonowego

2 - 25A - wycieraczki przednia i tylna
3 - 25A - silnik dmuchawy

4 - 15A - pompa paliwa, wtryskiwacze, podgrzewanie sondy lambda
5 - 10A - prawe przednie św.p/mgłowe

6 - 10A - lewe przednie św.p/mgłowe i lampka sygnalizacyjna
7 - 10A - prawe św. mijania

8 - 10A - lewe św. mijania i lampka sygnalizacyjna
9 - 10A - prawe św. drogowe

10 - 10A - lewe św. drogowe i lampka sygnalizacyjna
11 - 7,5A - prawe św. pozycyjne (przednie i tylne) i AKIN

12 - 7,5 - tylne św.p/mgłowe i lampka sygnalizacyjna
13 - 30A - ogrzewanie tylnej szyby i lampka sygnalizacyjna , ogrzewanie lusterek

14 - 15A - św. hamowania i awaryjne i lampki sygnalizacyjne
15 - 15A - ośw. wnętrza, zegar, dodatkowe gniazdo wtykowe

16 - centralne blokowanie drzwi , spryskiwacz reflektorów
17 - 25A - wentylator chłodnicy , sygnały świetlny i dźwiękowy

18 - 25A - elektr. sterowanie szyb
19 - 15A - lampka sygnalizacyjna poziomu płynu hamulcowego podświetlenie włącznika pozycyjnych i zestawu wskaźników

20 - 15A - moduł zapłonowy , ECU lub gaźnik
21 - 15A - światła cofania i kierunkowskazy

22 - 7,5 A - lewe św. pozycyjne (przednie i tylne), podświetlenie tablicy rejestracyjnej, ośw. przełączników , gniazda wtykowego,
zestawu

wskaźników , radia

Silnik:

1.3 MPI 68 KM

AA kolor wtyku

biały

1brak

2- brak
3- brak

4 – niebieski – czujniki drzwi
5 szary z niebieską linia mostek z BC5

6- brak
7 mostek z BE5

8 – czerwony-pompa paliwa , wtryski (mpi)
9 – niebieski – SIMOS pin 4

10 - czarny – mostek z BF 4
11-brak

12- brak
AB nie podłączony
BA kolor wtyku

czerwony

1-czerwony- bezpośredni z aq

2 – czarny – tylna szyba
3- szary- SIMOS pin 3

3- szary- Magneti –Marelli pin 21 szary-Mono- Motronic pin 21, złącze diagnostyczne
4 czerwony przełącznik biegów dmuchawy

5 niebieski – włacznik mijania
6 - biały - kontrolka przednich przeciwmgielnych

7 - niebieski połączone z BD5
8 -zielony lewe przednie przeciwmgielne

9- niebieski - włącznik zespolony „56”
10 - zielony prawe przednie przeciwmgielne
BB kolor wtyku

zielony

1żółty prawy reflektor mijania

2 bialy prawy reflektor drogowe
3- czarny – włącznik wycieraczek

4 żółty- lewy reflektor mijania
5- czarny z zielona kreską – silnik tylnej wycieraczki pin 1

6 - żółty- kontrolka świateł mijania
7 - biały -czujnik poziomu płynu hamulcowego , mostek z BC1

8 - biały – włacznik zespolony „56a”
9 – czarny-włacznik przednich przeciw mgłowych

10 żółty - włącznik zespolony „56b”
11- czarny z czerwona linią włącznik wycieraczek 53e włączenie silnika przedniej wycieraczki ( pin 1)

12- zielony z białą kreską – silnik wycieraczki pin 4
BC kolor wtyku

niebieski

1 czerwony połaczenie z BB 7
2 czarny z czerwona kreska – włacznik wycieraczek pin W , silnik wycieraczki świateł

3 zielony z czerwoną linia – postojowe prawy reflektor
4 niebieski – włącznik wycieraczek pin J

5- AKIN „58”
6 –zielony z biała linią -tylne światło przeciw mgielne

7 ogrzewania lewego lusterka zewnętrznego
8 – zielony z biała linią -kontrolka tylnych przeciw mgielnych

9 – ogrzewania prawego lusterka zewnętrznego
10- biały – lewy reflektor drogowe

11- niebieski – kontrolka włączenia ogrzewania tylnej szyby
12 biały – kontrolka świateł drogowych

13 szary z zielona linia włacznik świateł postojowych
14 - "58"
BD kolor wtyku czarny
1 – czarny -bezpiecznik sterownika ABS

2 –zielony -włacznik zespolony kierunki wspólny oraz pin4 awaryjnych
3 -brązowy -masa

4 - brak
5 niebieski połączone z BA 7

6 zielony z biała linią - włacznik tylnych przeciwmgłowych
7- czarny z czerwoną kreską – włącznik wycieraczek 53h i silnik pin 3

8 – czarny- zasilanie zegara
9 – żółty –, spryskiwacz reflektorów

10 czarny lampka wnętrza , zapalniczka
11 - żółty -termowłacznik wentylatora

12 – czarny z czerwona linią włacznik awaryjny pin 3 , czujnik hamowania
BE kolor wtyku

zielony

1- ogrzewanie siedzeń przednich, elektr. sterowanie szyb drzwi bocznych,
2 mostek z BF4

3 szary zieloną linia – oświetlenie wnętrza
4-żółty- włącznik wycieraczek pin Wb

5 –czerwony -zasilanie zestawu wskaźników , mostek z AA7
6 zielony włacznik zespolony 30 sygnał świetlny , klakson

7 biały włącznik postojowych „15”
8 zielony z czarną linia lewy reflektor pozycyjne
BF kolor wtyku

czerwony

1- czarny - Mono- Motronic immo , kontrolka pasów i żarzenia

2 – czarny – na 15 stacyjki
3- czarny bezpiecznik żarzenia ( diesel) ,

3- czarny- SIMOS pin 4 , grzałka lambdy, zasilanie listwy zapłonowej ,
3- czarny – Magneti-Marelli (oraz Mono- Motronic ) pin23 , wzmacniacz ,

zawór elektromagnetyczny recyrkulacji par paliwa
4 – czarny – mostek AA 10 , mostek z BE 2

5 biały –włacznik ogrzewania tylnej szyby
6 brązowy - masa

7 czarny- włacznik awaryjny pin 2 , czujnik biegu wstecznego
8 -CZ

9 żółty –stacyjka 50
10 czerwony włacznik awaryjny pin 1
C kolor wtyku

zielony

1- elektryczne sterowanie szyb

2 brak
3- czerwony plus -radio

4- brązowy - masa

5 radio „15”
6 radio „58”
