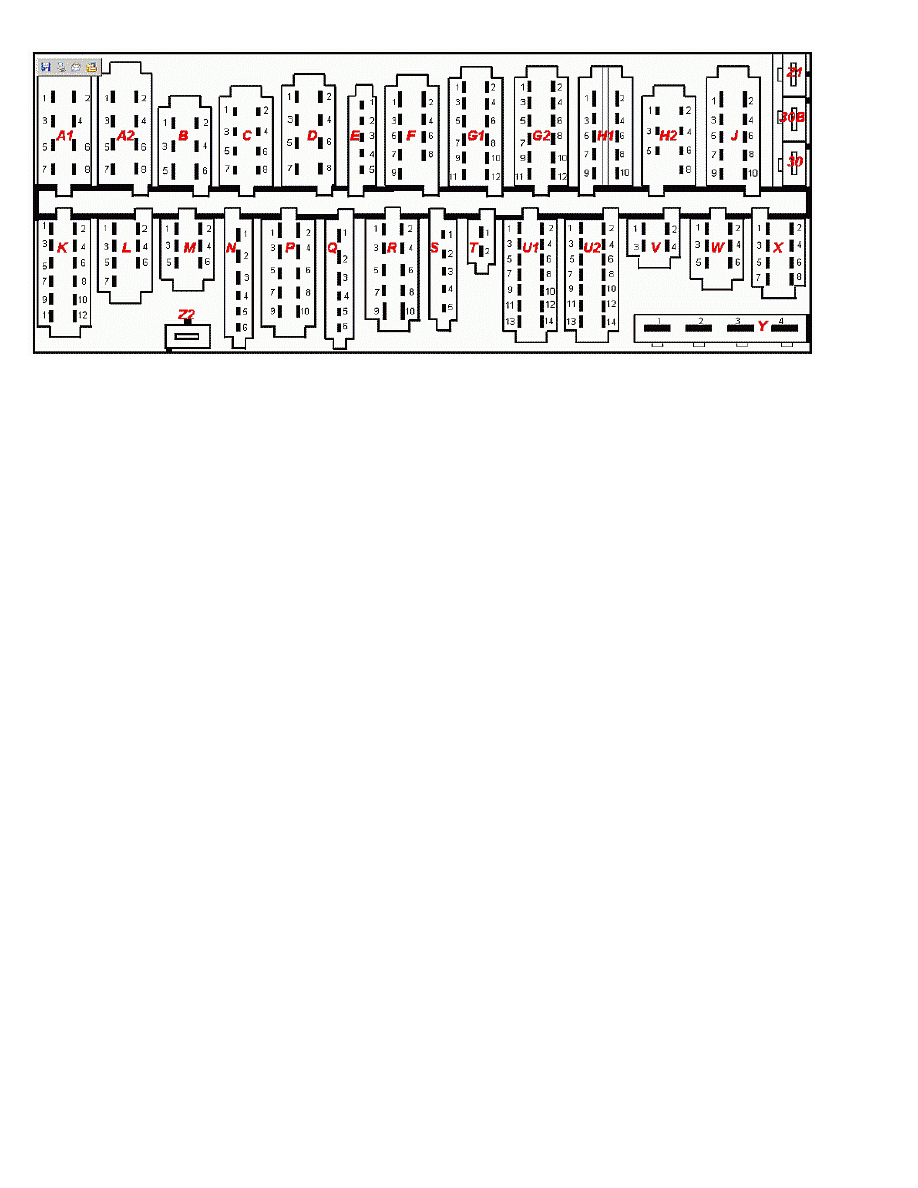

A1 - gniazdo wiazki reflektora (zólte)
A2 - gniazdo wiazki reflektora (zólte)
B - gniazdo wiazki spryskiwacza wycieraczki reflektorów (zielone)
C - gniazdo wiazki reflektora (zólte)
D - gniazdo wypozazenia dodatkowego (zielone)
E - gniazdo wiazki osprzetu (zielone)
F - gniazdo prawej wiazki przewodów z komory silnika (biale)
G1 - gniazdo prawej wiazki z komory silnika (biale)
G2 - gniazdo prawej wiazki z komory silnika (biale)
H1 - gniazdo wiazki przelacznika pod kierownica (czerwone)
H2 - gniazdo wiazki przelacznika pod kierownica (czerwone)
J - gniazdo wiazki pod kierownica (czerwone)
K - gniazdo wiazki tylnej (czarne)
L - gniazdo wiazki tylnej (czarne)
M - gniazdo wiazki tylnej (czarne)
N - gniazdo wiazki klimatyzacji (czerwone)
P - gniazdo wiazki ogrzewania tylnej szyby (niebieskie)
Q - gniazdo wiazki osprzetu (niebieskie)
R - gniazdo wiazki przelacznika swiatel (niebieskie)
S - gniazdo prawej wiazki z komory silnika (biale)
T - wtyczka zielona
U1 - gniazdo przewodów deski rozdzielczej (niebieskie)
U2 - gniazdo przewodów deski rozdzielczej (niebieskie)
V - gniazdo wskaznika wielofunkcyjnego MFA (zielone)
W - wtyczka zielona
X - gniazdo wiazki kontrolek ABS i holowania przyczepy
Y - pojedynczy wtyk zacisk 30
Z1 - pojedynczy wtyk ogrzewania kolektora ssacego
Z2 - pojedynczy wtyk - zacisk 31
30 - pojedynczy wtyk - zacisk 30
30B - pojedynczy wtyk
