Politechnika Białostocka

Wydział Budownictwa i Inżynierii Środowiska

Instrukcja do zajęć laboratoryjnych

Temat ćwiczenia: Wyznaczanie wskaźników komfortu cieplnego

pomieszczeń

Ćwiczenie Nr 4

Laboratorium z przedmiotu:

FIZYKA

Kod:

BO 4110

Opracował:

dr inż. Wiesław Sarosiek

Białystok 2011

L.F B.

ĆWICZENIE NR 4

Str.

2

1. Wprowadzenie

Ćwiczenie wykonuje się w pomieszczeniu laboratorium. Do wykonania ćwiczenia

potrzebna jest znajomość takich zagadnień jak: definicja temperatury, definicja wilgotności
bezwzględnej i względnej powietrza, pojęcie komfortu cieplnego, jakie parametry
mikroklimatu kształtują wartość mikroklimatu, definicja wskaźników komfortu cieplnego
PMV i PPD.

2. Cel i zakres ćwiczenia

Celem ćwiczenia jest zapoznanie się z praktyczną metodą wyznaczenie wielkości

wskaźników PMV i PPD. Ćwiczenie obejmuje pomiary niezbędnych parametrów komfortu
cieplnego i przetworzenie danych na komputerze. Analiza wpływ niektórych parametrów
na wartość wskaźników PPD i PMV.

3. Metodyka badań

Do wykonania ćwiczenia potrzebne są następujące przyrządy pomiarowe:

- zintegrowany miernik mikroklimatu ZMM 1,
- tablice oporu odzieży i typowych zestawów ubraniowych,
- komputer typu PC z programem „MIKRO”.

3.1. Zasada działania miernika mikroklimatu

Uruchomienie stanowiska przeprowadza obsługa laboratorium, lub studenci pod

nadzorem prowadzącego zajęcia.

Na stanowisku znajdują się następujące urządzenia:

 zintegrowany miernik mikroklimatu zasilany przez zasilacz,
 komputer z programem Mikro.

Przed przystąpieniem do pomiarów należy sprawdzić:

 napełnienie zbiorniczka wilgotnościomierza wodą destylowaną ,
 podłączenie miernika do sieci 220V z zerowaniem.

Następnie należy:

 włączyć miernik (pozwolenie prowadzącego zajęcia),
 wybrać potrzebne parametry,
 rejestrować potrzebne parametry (prędkość ruchu powietrza, wilgotność powietrza,

temperaturę termometru suchego, temperaturę odczuwalną – czarna kula).

Po zakończeniu 10–ciu serii pomiarowych zgłosić zakończenie pomiarów i wyłączyć
miernik.

L.F B.

ĆWICZENIE NR 4

Str.

3

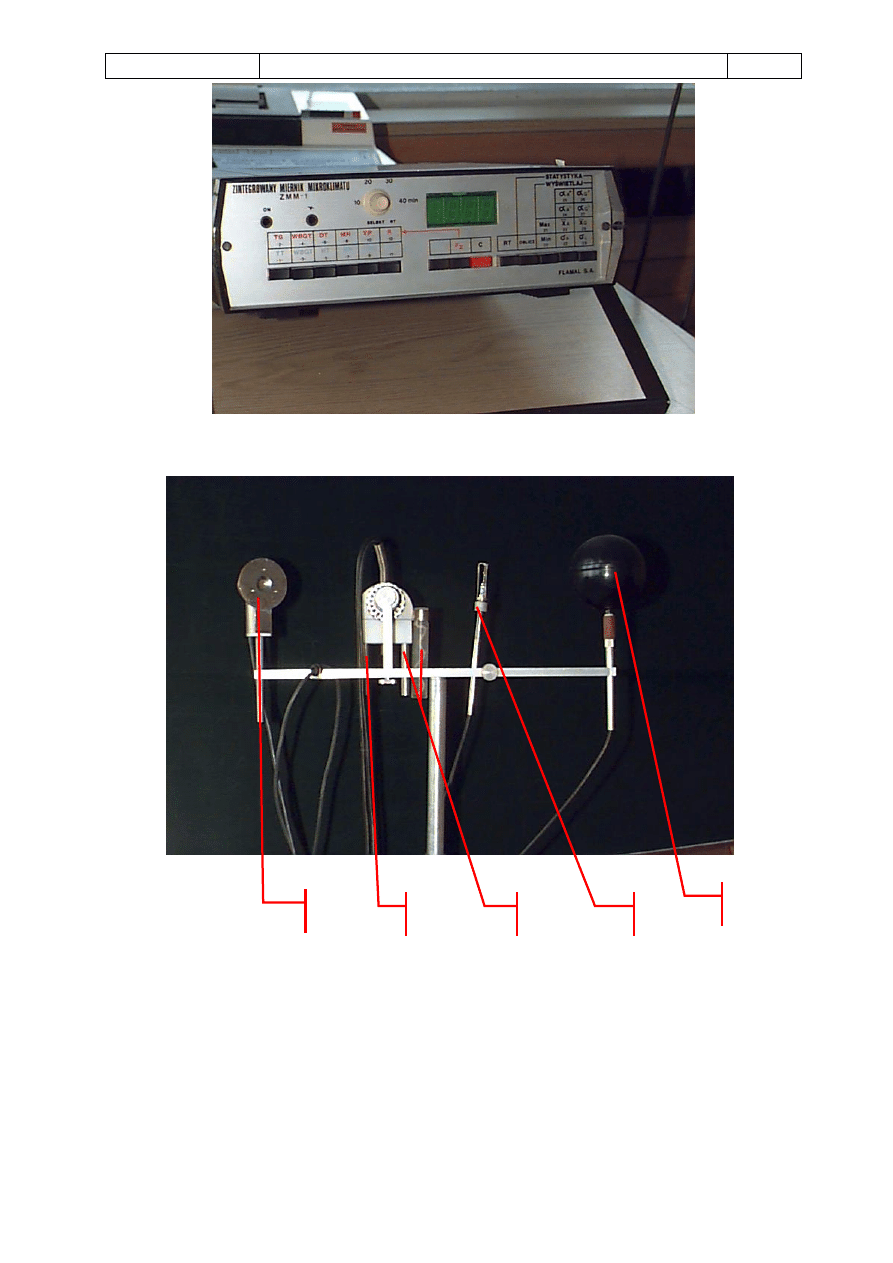

Rys. 1. Widok zintegrowanego miernika mikroklimatu ZMM-1

Rys. 2. Widok sond pomiarowych, gdzie: 1 - sonda kierunkowa promieniowania
temperaturowego, 2 – termometr suchy, 3 – termometr mokry i zbiorniczek z wodą
destylowaną, 4 – czujnik prędkości ruchu powietrza, 5 – czarna kula z sondą do pomiaru
temperatury

3.2. Obróbka zarejestrowanych danych

Zarejestrowane (odczytane) dane z miernika mikroklimatu takie jak: temperatura

powietrza, wilgotność powietrza w postaci prężności pary wodnej, prędkość ruchu

4

5

3

2

1

L.F B.

ĆWICZENIE NR 4

Str.

4

powietrza wprowadzić do komputera i przetworzyć dane programem MIKRO dodając z
literatury takie dane jak:
-/ metabolizm



W/m2



,

-/ praca zewnętrzna



W/m2



,

-/ opór cieplny odzieży



m2K/W



.

PMV – wskaźnik, średniej oceny warunków cieplnych w siedmio stopniowej skali.
PPD – przewidywany odsetek niezadowolonych z warunków panujących w danym
pomieszczeniu.

3.3. Prezentacja i analiza wyników badań

Otrzymane wyniki porównać z zalecanymi wartościami wskaźników PPD i PMV, a

następnie wskazać parametry, które mogą wpłynąć na poprawę tych wskaźników.
Zaproponować zmiany (różne możliwości) poprawiające wskaźniki PMV i PPD.

4. Wymagania BHP

Obowiązują ogólne wymagania BHP podane na zajęciach wprowadzających.

5. Sprawozdania studenckie

Każde sprawozdanie powinno zawierać następujące elementy stałe:

 cel i zakres ćwiczenia,
 opis stanowiska badawczego,
 przebieg eksperymentu,
 zestawienie i analiza wyników badań,
 wnioski.

6. Literatura

- „Fizyka budowli. Ćwiczenia” I., J. Ickiewicz, W. Sarosiek – Białystok 2000.
- PN-EN ISO 7730:2006 Ergonomia środowiska termicznego-Analityczne wyznaczanie i
interpretacja komfortu termicznego z zastosowaniem obliczania wskaźników PMV i PPD
oraz kryteriów lokalnego komfortu termicznego.

Białystok, 2011
